汽车典型悬架结构
汽车典型悬架结构汽车的悬架系统是指连接车身和车轮之间的一系列部件。
它的主要功能是支撑车身、减震、保持车轮与地面接触的稳定性，并保证车辆的舒适性和操控性能。
目前市面上的汽车悬架系统有多种不同的结构，以下是一些典型的悬架结构。
1. 独立悬架系统（Independent Suspension）独立悬架系统是当前汽车悬架系统中最常见的结构之一、它是指每个车轮都有独立的悬挂系统，当一个车轮遇到不平的路面时，它的运动不会对其他车轮产生影响。
独立悬架系统可以提高车辆的稳定性、操控性和舒适性，因此被广泛应用于各种乘用车和跑车上。
2. 力臂式悬架系统（Wishbone Suspension）力臂式悬架系统也是一种常见的悬架结构。
它使用了一个或多个力臂来连接车轮和车体，将车轮的垂直运动转化为力臂的旋转运动，从而吸收道路上的冲击。
力臂式悬架可以提供较高的操控性能和平稳性，因此被广泛用于运动型汽车和高档乘用车中。
3. 麦弗逊悬架系统（MacPherson Suspension）麦弗逊悬架系统是一种简单而常见的独立悬架结构。
它由一个悬架支柱、一个支撑杆和一个减震器组成。
麦弗逊悬架系统的主要优点是结构简单、成本低廉，并且能够提供较好的悬架效果。
因此，它被广泛应用于大多数小型和中型乘用车中。
4. 多连杆悬架系统（Multi-link Suspension）多连杆悬架系统是一种复杂且高性能的独立悬架结构。
它由多个连杆、弹簧和减震器组成，能够提供更大的悬挂行程和更高的悬挂刚度。
多连杆悬架系统在提供较好悬挂效果的同时，还能够保持车辆的平稳性和操控性能。
因此，在高档乘用车和跑车中较为常见。
除了上述几种典型的悬架结构外，市面上还有其他少数的悬架系统，如扭力束悬架、半独立悬架和螺旋弹簧悬架等。
每种悬架结构都有其独特的优点和适用范围，汽车制造商会根据车辆类型和性能要求来选择合适的悬架系统。
总之，汽车的悬架系统是确保车辆稳定性、舒适性和操控性的重要部件之一、当前市场上存在多种不同类型的悬架系统，如独立悬架系统、力臂式悬架系统、麦弗逊悬架系统和多连杆悬架系统等。
汽车悬架名词解释
汽车悬架名词解释汽车悬架是指汽车的底盘和车轮之间的一系列连接和支撑机构。
它可分为前悬架和后悬架两部分。
悬架系统对于汽车车身的稳定性、操控性以及舒适性都有着至关重要的作用。
1. 悬架系统的组成部分汽车悬架系统包括：弹簧（或空气悬架）、减震器（或阻尼器）、悬挂臂、转向节、支撑轴承、悬架桥、稳定杆、调节杆、上下臂等多个部分。
每个部分都有着不同的作用，它们共同协作，完成悬架系统的功能。
2. 悬架系统的作用(1) 提高车辆的稳定性：悬架系统能使车身保持稳定，避免出现剧烈颠簸、弯曲或其他违规行为，同时还能使汽车经过高低起伏的道路时车身不会晃动过度。
(2) 改善操控性：悬架系统能够防止车辆在高速行驶时出现闪动问题，从而可以更好地进行方向控制，使汽车的操纵更为流畅和舒适。
(3) 提升乘坐舒适性：悬架系统通过缓解路面的颠簸，使乘车过程更为平稳，同时减少了人体在承受路面颠簸时所受的伤害。
3. 悬架系统的种类目前常见的悬架系统有以下几种。
(1) 前置悬挂系统：将车的发动机、变速器等置于车轮前部，主要用在前轮驱动车型上，适用于高速公路行驶。
(2) 后置悬挂系统：将车的发动机、变速器等置于车轮后部，主要用于后轮驱动车型，并较好地完成发动机的降噪和振动消除。
(3) 独立悬挂系统：采用四个独立的悬挂系统，各自负责控制自身轮胎，适用于性能车型。
(4) 拖架悬挂系统：将车轮通过拖架与车架相连，用于一些大型的负载车辆和拖车。
4. 悬架系统的维护每种悬架系统都有建议的保养周期，需要按时进行维护。
保养涉及到一系列内容，如：检查弹簧是否变形、调整减震器（或阻尼器）的硬度、检查安全带是否损坏等等。
这些操作可以检查和维护各个部分的工作状态，延长悬架系的使用寿命。
总之，汽车悬架系统是保证车辆安全、高效行驶的重要部分。
适当的悬架系统不仅可以提高车辆的操作性和乘坐舒适度，还能保护车辆的各个部分免受磨损和损伤。
因此，对悬架系统的选择和正确的维护至关重要。
线控悬架系统的工作原理

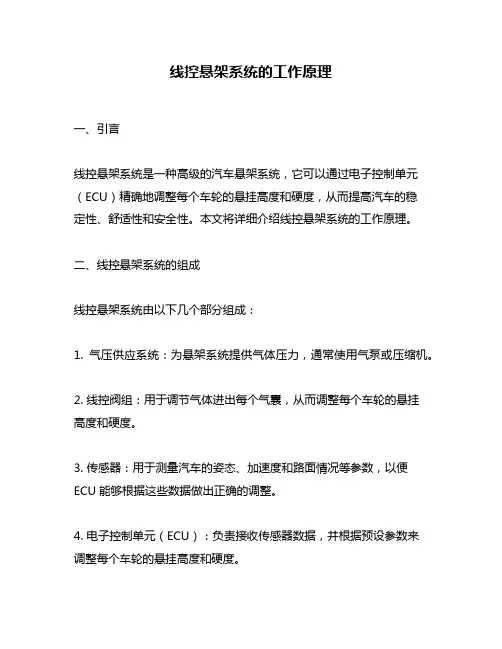

线控悬架系统的工作原理一、引言线控悬架系统是一种高级的汽车悬架系统，它可以通过电子控制单元（ECU）精确地调整每个车轮的悬挂高度和硬度，从而提高汽车的稳定性、舒适性和安全性。
本文将详细介绍线控悬架系统的工作原理。
二、线控悬架系统的组成线控悬架系统由以下几个部分组成：1. 气压供应系统：为悬架系统提供气体压力，通常使用气泵或压缩机。
2. 线控阀组：用于调节气体进出每个气囊，从而调整每个车轮的悬挂高度和硬度。
3. 传感器：用于测量汽车的姿态、加速度和路面情况等参数，以便ECU能够根据这些数据做出正确的调整。
4. 电子控制单元（ECU）：负责接收传感器数据，并根据预设参数来调整每个车轮的悬挂高度和硬度。
三、线控阀组的工作原理线控阀组是线控悬架系统中最重要的部分之一。
它由多个电磁阀组成，每个电磁阀都控制着一个气囊的进气和排气。
当ECU接收到传感器数据后，它会根据预设参数来控制每个电磁阀的开关，从而调整每个车轮的悬挂高度和硬度。
具体来说，当ECU需要提高悬架高度时，它会打开相应的电磁阀，使气压进入气囊内部。
这样就可以使车轮上升，从而提高汽车的离地高度。
反之，当ECU需要降低悬架高度时，它会关闭相应的电磁阀，使气囊内部的气体排出。
这样就可以使车轮下降，从而降低汽车的离地高度。
同时，在调整悬架硬度方面，线控阀组也起到了重要作用。
当ECU需要增加悬架硬度时，它会打开相应的电磁阀，并将一部分气体排出到外界。
这样就可以减少气囊内部的空间，并增加悬架硬度。
反之，当ECU需要减少悬架硬度时，则会关闭相应的电磁阀，并让更多的气体进入到气囊内部。
四、传感器的工作原理传感器是线控悬架系统中另一个重要的组成部分。
它们负责测量汽车的姿态、加速度和路面情况等参数，以便ECU能够根据这些数据做出正确的调整。
具体来说，传感器通常包括以下几种类型：1. 加速度传感器：用于测量汽车在加速、刹车和转弯时的加速度。
2. 倾角传感器：用于测量汽车在水平面上的倾斜角度。
汽车悬架系统ppt
汽车悬架的类型
从动悬架(传统式悬架) 是由弹簧、减振器（减振筒）、导向机构等组成，它的功能
是减弱路面传给车身的冲击力，衰减由冲击力而引起的 承载系统的振动。其中弹簧主要起减缓冲击力的作用， 减振器的主要作用是衰减振动。由于这种悬架是由外力 驱动而起作用的，所以称为从动悬架。
主动悬架 采用一种以力抑力的方式来抑制路面对车身的冲击力及车身
为了提高汽车的平顺性，有些轻型货车采用
主簧下加装副簧，实现渐变刚度钢板弹簧。如南 京汽车工业公司引进的依维柯后悬架。其主簧由 厚度为9mm的4片（或3片）和副簧厚度为15mm 的2片（或3片）组成几种车型渐变刚度钢板弹簧。 在小载荷状况时，仅主簧起作用，而当载荷增到 一定值时，主簧与副簧接触，共同发挥作用，悬 架刚度得到提高，弹簧特性变为非线性的，当副 簧全部参加工作后，弹簧特性又变成线性的。这 类悬架特点是副簧逐渐随载荷增加而参加工作， 因此悬架刚度的变化平稳，改善了汽车行驶平顺 性能。
当两则悬架变形相同时，横向稳定器不起作用。当两侧悬 架变形不等时，车身相对路面横向倾斜时，车架一侧移近弹簧 支座，稳定杆的同侧末端就随车架向上移动，而另一侧车架远 离弹簧座，相应横向稳定杆的末端相对车架下移，横向稳定杆 中部对于车架没有相对运动，而稳定杆两边的纵向部分向不同 方向偏转，于是稳定杆被扭转。弹性的稳定杆产生扭转内力矩 就阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。
功能： 在装载变化、 车速变化及行驶转弯等情况下，必须使
车轮与轴线保持正确配合，保证车辆的稳定性；保 持汽车行驶方向的可操作性，在各种道路条件下保 证驾驶员能有效控制转向；对汽车行驶的平顺性和 舒适性起到决定性作用
汽车悬架的基本组成
现代汽车的悬架尽管有各种不同的 结构型式,但一般都由弹性构件、减 震器和导向机构组成，如下图
电子控制悬架系统
电子控制单元的基本工作原理：各 传感器和控制开关产生的电信号，经输 入接口电路整形放大后，送入计算机 CPU中，经过计算机处理和判断后分 别输出各控制信号，驱动相关的执行器 和显示器工作。
ECU系统原理图
这些控制信号有：促使执行器改变 悬架减振器阻尼力的阻尼控制信号；促 使发光二极管显示悬架系统当前阻尼力 状态的显示控制信号。
电子控制悬架系统
一，概述
1、汽车悬架的作用
汽车悬架是指连接车架(或承 载式车身)与车桥(或车轮)的一系 列传力装置。
（1） 承载即承受汽车各方向的载荷， 这些载荷包括垂直方向、纵向和 侧向的各种力。
（2） 传递动力即将车轮与路面间产生 的驱动力和制动力传递给车身， 使汽车向前行驶、减速或停车。
（3） 缓冲即缓和汽车和路面状况等引 起的各种振动和冲击，以提高乘 员乘坐的舒适性。
在现代中、高档汽车上很少采用普 通的减振器，转而采用电控半主动悬 架或电控主动悬架，以提高汽车的综 合性能。
1. 电控半主动悬架的结构和工作原理
大部分半主动悬架采用了手动控 制方式，由驾驶员根据路面状况和汽 车的行驶条件，手动控制相关的动作， 对减振器的阻尼力进行变换。
如果当减振器的阻尼力被调整为 “硬” 时，还可增强汽车在转弯或在 不平道路上行驶时抗侧倾的能力，提 高汽车操纵的稳定性。
1）横向稳定驱动器
驱动器的外形及驱动杆的位置
驱动器的结构 1—直流电动机；2—蜗轮；3—小行星轮；4—齿圈；5—托架； 6—限位开关；7—太阳轮；8—变速传动轴；9—蜗杆
直流电动机 1—驱动杆；2—从动杆；3—变速传感器；4—蜗杆；5—小行 星轮；6—齿圈；7—太阳轮；8—托架；9—限位开关(SW2)； 10—限位开关(SW1)；11—直流电动机；12—蜗杆；13—弹簧
悬架系统
横臂式独立悬挂
多连杆式悬挂
一.定义 所谓多连杆悬挂，顾名思义就是通过各种连 杆配置把车轮与车身相连的一套悬挂机构。而连 杆数量在3根以上才称为多连杆，目前主流的连杆 数量为5连杆。因此其结构要比双叉和麦弗逊复杂 很多。
多连杆式悬挂
二.应用
主要应用于大中型车
我们常见的中型和大型车上才会使用这种设 计，但通常都只用于后轮。原因是多连杆机 构非常复杂而且占用空间大，使其不便于布 置。因此只能用于拥有较大空间的后桥上。 但这里也有一个例外，那就是奥迪系列车型。
发展过程 空气悬架已经有70多年的发展历史了。目前的应 用范围相当广泛，特别是在商用车领域，100%的中型以上 客车和80%以上的卡车都使用了空气悬架系统。而现在在乘 用车上，高档汽车和SUV车型对其应用很广泛。
空气悬挂
结构：
1、空气悬架系统包括空气弹簧、减振器、导向机构和 车身高度控制系统。 2、空气悬架系统一般采用囊式空气弹簧。 3、减振器主要用来衰减车身的振动。 4、导向机构由纵向推力杆和横向推力杆等组成，用来 传递车身和车桥之间的纵向力、侧向力及驱动、制动时 产生的力矩。 5、车身高度控制系统分为机械式控制系统和电控控制 系统。
优缺点：
与大多数轿车采用的传统的不可变高度的螺旋弹簧悬 挂系统相比，空气悬挂系统可以根据道路的起伏不同调高 或调低底盘高度，使得车辆能够适应多种路况条件下的驾 驶需求。出于这种设计目的，空气悬挂系统多用于经常在 恶劣的路况条件下行驶的越野车上，以保证车辆能够顺利 地通过泥泞、涉水、砂石等路面。空气悬挂系统是一种很 先进实用的配置，但是却很“脆弱”。 由于系统结构较 为复杂，其出现故障的几率和频率要远远高于螺旋弹簧悬 挂系统，而用空气作为调整底盘高度的“推进动力”，减 振器的密封性还需要进一步提高，倘若空气减振器出现漏 气，那么整个系统就将处于“瘫痪”状态。而且如果频繁 地调整底盘高度，还有可能造成气泵系统局部过热，会大
汽车悬置系统设计标准有哪些
汽车悬置系统设计标准有哪些
汽车悬架系统设计标准包括以下几个方面：
1. 载重能力：设计标准要求悬架系统能够承受车辆整备质量及额定载荷，并确保悬架系统在运行过程中不会失效或损坏。
2. 舒适性：悬架系统应具备良好的减震能力，能够有效地减少车辆在行驶过程中的颠簸感，提供乘坐舒适性。
3. 稳定性：悬架系统设计要求在车辆急转弯、行驶过程中具有良好的稳定性，能够保持车辆的姿态，并避免侧倾或失控。
4. 控制性：悬架系统设计要求能够使车辆具备良好的操控性能，能够快速、准确地响应驾驶员的操作，提供良好的操控感。
5. 可靠性：悬架系统设计要求能够在各种复杂的路况下正常工作，并保持长时间的稳定性和可靠性。
6. 安全性：悬架系统设计要求能够确保车辆在紧急制动或避让情况下稳定，避免侧滑、打滑或翻车等危险情况。
7. 经济性：悬架系统设计要求要考虑成本和效益，尽可能减少材料和零部件的使用，提高整体系统的寿命，降低维护和保养成本。
8. 环保性：悬架系统设计要求考虑所使用的材料和技术对环境的影响，尽可能减少对自然资源的消耗和环境污染。
总之，汽车悬架系统设计标准旨在提高汽车悬架系统的性能、可靠性、安全性和经济性，为车辆提供良好的行驶稳定性和乘坐舒适性。
同时，还要考虑环境因素，减少对自然资源的消耗和环境的污染。
这些标准是汽车制造行业必须遵守的基本规范，确保汽车悬架系统的质量和性能达到国际标准。
主动悬架系统的工作原理
主动悬架系统的工作原理主动悬架系统是一种高级的汽车悬架系统，它可以根据路面情况和驾驶员的需求自动调整车辆的悬架硬度和高度，从而提高车辆的稳定性、舒适性和操控性。
主动悬架系统的工作原理是通过传感器和控制器来监测车辆的运动状态和路面情况，然后根据这些信息来调整悬架的工作方式。
主动悬架系统的传感器通常包括加速度计、陀螺仪、压力传感器、高度传感器等。
这些传感器可以测量车辆的加速度、角速度、车身姿态、路面高度等参数，从而提供给控制器一个全面的车辆运动状态的信息。
控制器是主动悬架系统的核心部件，它根据传感器提供的信息来计算出车辆的运动状态和路面情况，并根据预设的悬架工作模式来控制悬架的工作方式。
主动悬架系统的工作模式通常包括舒适模式、运动模式、高度调节模式等。
在舒适模式下，主动悬架系统会自动调整悬架的硬度和高度，使车辆在行驶过程中尽可能地平稳舒适。
在运动模式下，主动悬架系统会自动调整悬架的硬度和高度，使车辆在高速行驶和急转弯时更加稳定和灵活。
在高度调节模式下，主动悬架系统可以根据驾驶员的需求来调整车辆的高度，以适应不同的路面情况和驾驶场景。
主动悬架系统的工作原理可以通过以下步骤来简单描述：1. 传感器测量车辆的运动状态和路面情况，将数据传输给控制器。
2. 控制器根据传感器提供的数据计算出车辆的运动状态和路面情况，并根据预设的悬架工作模式来控制悬架的工作方式。
3. 控制器向悬架执行器发送指令，调整悬架的硬度和高度，以适应当前的路面情况和驾驶场景。
4. 悬架执行器根据控制器的指令调整悬架的工作方式，使车辆在行驶过程中保持平稳、舒适和稳定。
总之，主动悬架系统是一种高级的汽车悬架系统，它可以根据路面情况和驾驶员的需求自动调整车辆的悬架硬度和高度，从而提高车辆的稳定性、舒适性和操控性。
主动悬架系统的工作原理是通过传感器和控制器来监测车辆的运动状态和路面情况，然后根据这些信息来调整悬架的工作方式。
悬架系统设计汽车悬架系统设计
装配与涂装
按照工艺流程进行装配，采用 自动化涂装设备，确保产品外
观质量。
检测与试验
对成品进行全面的检测和试验 ，确保产品性能符合设计要求
。
关键工艺参数控制
热处理工艺参数
控制加热温度、保温时间和冷却速度等参数，确 保材料的力学性能和金相组织符合要求。
焊接工艺参数
选择合适的焊接方法和焊接参数，确保焊缝质量 和强度。
解决关键技术难题
在悬架系统设计过程中，攻克了多项关键技术难题，如非线性阻尼特性控制、多自由度振 动解耦等，为悬架系统的研发和应用提供了有力支持。
行业发展趋势预测
智能化悬架系统成为发展热点
随着智能驾驶技术的不断发展，智能化悬架系统将成为未来汽车悬架 系统的重要发展方向，实现与车辆控制系统的高度集成和协同工作。
验证与测试
通过实车试验或台架试验等方式，验证优化后的悬架系统的性能和可 靠性，确保满足设计要求。
05 悬架系统制造工艺与质量 控制
制造工艺流程规划
01
02
03
04
原材料选择与检验
选用高强度、轻量化的材料， 并进行严格的入厂检验，确保
原材料质量。
零部件加工
采用先进的数控机床和加工工 艺，确保零部件的尺寸精度和
稳定性分析
研究车辆和悬架系统在受到外部扰动时的稳定性，包括侧倾稳定 性、俯仰稳定性和横摆稳定性等。
仿真模拟与优化设计
仿真模拟
利用计算机仿真软件，对悬架系统进行动力学仿真模拟，分析系统 的运动学和力学特性，以及车辆的行驶平顺性和操纵稳定性。
优化设计
根据仿真结果和实际需求，对悬架系统的结构参数、刚度和阻尼等 进行优化设计，提高车辆的行驶性能和舒适性。
简述汽车悬架的作用
简述汽车悬架的作用
汽车的悬架是汽车底座与车轮之间的一个重要系统，主要通过悬
挂系统来连接车身和车轮，确保车辆行驶的平稳性、舒适性和安全性。
汽车在行驶过程中，由于地面不平或者路面的碎石，都会对车辆的悬
架带来不同程度的挑战，因此可以说汽车悬架才是汽车中最重要的部
分之一。
悬架系统主要是由弹性元件、缓冲器、悬架卡箍和支架构成。
而
弹性元件常见的有弹簧和减振器，其中弹簧负责承载车身重量，并能
够调整车身高度和协调车轮的长度；减振器则能够降低波动和消除冲击，确保车辆行驶的平稳性和舒适度。
除了以上作用，汽车悬架还能够影响车辆的安全性、牵引力和操
控性。
对于大多数车辆而言，若是悬架过于软弱或者过于硬朗，都会
对行驶带来不利影响。
所以建议了解车辆悬架后，车主需要对汽车的
悬架进行常规检查和维护，维持其正常运作。
维护悬架要注意以下四点：首先是轮胎，一定要注意轮胎气压的
充足，避免轮胎的失衡。
其次是转向拉线，需要保持过硬和不锈，确
保悬架系统能够有效地控制方向。
第三是悬架缓冲器，它主要对车辆
减震的作用，所以需要保持缓冲器的弹性良好，提高车辆的乘坐舒适度。
最后，就是车身的配重，不同的车型需要采取不同的配重方式，
必须根据车型而定，不然会影响到车辆的行驶和安全稳定。
总之，汽车的悬架是汽车行驶过程中最重要的部分之一。
悬架系统的好坏将会影响到行驶的安全性、平稳性和舒适度。
所以需要车主定期进行检查和维护，以确保悬架系统的正常运行。
汽车前后悬架系统有哪些种类
汽车前后悬架系统有哪些种类悬挂系统是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。
它不但影响汽车的乘坐舒适性（平顺性）、还对其他性能诸如通过性、稳定性以及附着性能都有重大影响。
每一个悬架都由弹性元件（起缓冲作用）、导向机构（起传力和稳定作用）以及减震器（起减震作用）组成。
但并非所有的悬挂都必须有上述三种元件。
只要能起到上述三种作用即可。
个别结构则还有缓冲块、横向稳定杆等。
弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。
悬挂系统是汽车中的一个重要总成，它把车架与车轮弹性地联系起来，关系到汽车的多种使用性能。
从外表上看，轿车悬挂系统仅是由一些杆汽车悬架图、筒以及弹簧组成，但千万不要以为它很简单，相反轿车悬架是一个较难达到完美要求的汽车总成，这是因为悬挂系统既要满足汽车的舒适性要求，又要满足其操纵稳定性的要求，而这两方面又是互相对立的。
比如，为了取得良好的舒适性，需要大大缓冲汽车的震动，这样弹簧就要设计得软些，但弹簧软了却容易使汽车发生刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向，不利于汽车的转向，容易导致汽车操纵不稳定等。
1、悬挂的分类（l ）非独立式悬挂：两侧车轮安装于一根整体式车桥上，车桥通过悬挂与车架相连。
这种悬挂结构简单，传力可靠，但两轮受冲击震动时互相影响。
而且由于非悬挂质量较重，悬挂的缓冲性能较差，行驶时汽车振动，冲击较大。
该悬挂一般多用于载重汽车、普通客车和一些其他车辆上。
（2）独立式悬挂：每个车轮单独通过一套悬挂安装于车身或者车桥上，车桥采用断开式，中间一段固定于车架或者车身上；此种悬挂两边车轮受冲击时互不影响，而且由于非悬挂质量较经；缓冲与减震能力很强，乘坐舒适。
汽车底盘悬架系统24页PPT
3、汽车悬架系统的形式(续）
独立悬架
10
3、汽车悬架系统的形式(续）
非独立悬架
11
3、汽车悬架系统的形式(续）
非独立悬架
12
3、汽车悬架系统的形式(续）
平衡悬架
13
4、悬架系的作用
承载 传力 阻尼
14
5、悬架系对汽车性能的影响
提高汽车平顺性 提高乘座舒适性 保持良好的前轮定位和运动关系，降低轮胎磨
损及提高操纵稳定性； 使经济车速能更好的发挥 良好的悬架可消除加速和制动时的前仰后合现
象，提高安全性
15
二、悬架系统常见的钢板弹簧及减振器结构
16
1、钢板弹簧
17
2、减振器
类型
18
2、减振器(续）
工作原理
19
2、减振器(续）
结构及部件——油封及导向座
20
2、减振器(续）
结构及部件——活塞及复原阀
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
21
2、减振器(续）
结构及部件——压缩阀
22
2、减振器(续）
减振器的示功图 减振器的特性图
23
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
汽车底盘悬架系统系统
2
汽车底盘 ——悬架系统
3
一、概述
4
1、汽车悬架系统在汽车底盘上的安装部位
5
2、汽车悬架系统的组成
汽车空气悬架系统全面介绍
汽车空气悬架系统全面介绍汽车空气悬挂系统是一种能够根据路况调整车身高度的悬挂系统。
它使用空气弹簧代替了传统的钢制弹簧，通过对气体压力进行调节来实现对车身高度的调整。
汽车空气悬挂系统具有许多优点，如提供更好的行驶舒适性、降低车身高度、改善车辆操控性能等。
下面将全面介绍汽车空气悬挂系统。
1.空气弹簧：空气弹簧是空气悬挂系统的核心部件。
它由强化橡胶和纤维增强材料制成，具有良好的弹性和耐久性。
空气弹簧可以通过充气和泄气来调整汽车的行驶高度，充气可以提高车身高度，泄气可以降低车身高度。
2.空气缓冲器：空气缓冲器是用来减缓车身在行驶过程中的震动和颠簸的。
它通常与空气弹簧配合使用，通过调节气体压力来实现对悬挂系统的阻尼调节。
3.气压控制系统：气压控制系统负责对空气悬挂系统进行气体的充放，以实现对车身高度的调整。
它通常包括气泵、压力传感器、电子控制单元等组件，通过传感器感知车身高度的变化，并通过电子控制单元对气泵进行控制，以实现对空气弹簧气压的调节。
4.高度感应系统：高度感应系统用于感知车身与地面的距离，以便实时调整车身高度。
它通常采用传感器安装在车轮或车身上，通过测量与地面的距离来确定车身高度的变化。
优点：1.提供更好的行驶舒适性：汽车空气悬挂系统可以根据不同路面的情况来调节车身高度，从而减少对车身的冲击力，提供更好的行驶舒适性。
2.改善车辆操控性能：通过调整车身高度，汽车空气悬挂系统可以改变车辆的重心位置，提供更好的操控性能。
在高速行驶时，可以降低车身高度，减小风阻，提高行驶稳定性。
3.降低车身高度：汽车空气悬挂系统可以将车身降低到更接近地面，减小车辆的风阻，提高车辆的操控性能和加速性能。
4.适应不同的路况：汽车空气悬挂系统可以根据不同的路况自动调整车身高度，适应不同的行驶环境。
在通过减速带或不平路面时，可以提高车身高度，避免底盘的碰撞和损坏。
5.减少燃油消耗：汽车空气悬挂系统可以根据行驶情况自动调整车身高度，减小车辆与地面之间的空气阻力，从而减少燃油消耗。
汽车悬挂系统分类
汽车悬挂系统分类汽车悬挂系统是指连接车身和车轮的重要部件，它承载着车身的重量并提供支撑和缓冲作用，保证车辆在行驶过程中的稳定性和舒适性。
根据悬挂系统的结构和工作原理的不同，可以将汽车悬挂系统分为以下几类：独立悬挂系统、非独立悬挂系统、主动悬挂系统和被动悬挂系统。
一、独立悬挂系统独立悬挂系统又称为独立悬架系统，是指每个车轮都有独立的悬挂装置，彼此之间没有直接的连接。
这种悬挂系统能够使每个车轮独立地对路面的不平进行反应，提高了车辆的通过性和操控性能。
常见的独立悬挂系统包括麦弗逊悬挂系统、双叉臂悬挂系统、多连杆悬挂系统等。
1. 麦弗逊悬挂系统麦弗逊悬挂系统是最常用的独立悬挂系统之一，它由减震器、弹簧、悬挂臂等组成。
它的特点是结构简单、重量轻、成本低，同时具有较好的悬挂性能和操控稳定性。
2. 双叉臂悬挂系统双叉臂悬挂系统是一种常见的独立悬挂系统，它由两根上下交叉的悬挂臂和减震器组成。
这种悬挂系统能够有效地减少车身的滚动和俯仰，提高车辆的稳定性和操控性能。
3. 多连杆悬挂系统多连杆悬挂系统是一种高级的独立悬挂系统，它由多个悬挂臂和减震器组成。
这种悬挂系统能够提供更加精确的悬挂控制，提高车辆的操控性和舒适性。
二、非独立悬挂系统非独立悬挂系统是指车轮之间存在直接的连接，它们共享一套悬挂装置。
这种悬挂系统相对于独立悬挂系统来说结构简单、成本低，但对路面的适应性较差。
常见的非独立悬挂系统包括扭力梁悬挂系统、拖曳臂悬挂系统等。
1. 扭力梁悬挂系统扭力梁悬挂系统是一种常见的非独立悬挂系统，它由一根横置的扭力梁连接车轮。
这种悬挂系统结构简单、重量轻，但对路面的适应性较差，容易产生颠簸和摇晃。
2. 拖曳臂悬挂系统拖曳臂悬挂系统是一种常见的非独立悬挂系统，它由一根横置的拖曳臂连接车轮。
这种悬挂系统在结构上比扭力梁悬挂系统更为复杂，但对路面的适应性和悬挂控制性能较好。
三、主动悬挂系统主动悬挂系统是指能够主动调节悬挂刚度和减震力的悬挂系统。
汽车悬挂系统
什么是悬挂系统舒适性是轿车最重要的使用性能之一。
舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。
所以，汽车悬架是保证乘坐舒适性的重要部件。
同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。
因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。
汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。
汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。
它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。
保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。
悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。
由此可见悬架系统在现代汽车上是重要的总成之一。
一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。
弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。
弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。
减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。
导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。
种类有单杆式或多连杆式的。
钢板弹簧作为弹性元件时，可不另设导向机构，它本身兼起导向作用。
有些轿车和客车上，为防止车身在转向等情况下发生过大的横向倾斜，在悬架系统中加设横向稳定杆，目的是提高横向刚度，使汽车具有不足转向特性，改善汽车的操纵稳定性和行驶平顺性。
主动悬架系统的工作原理
主动悬架系统的工作原理主动悬架系统是一种现代汽车技术，它可以根据路面状况和驾驶需求主动调整车辆的悬架高度和刚度，以提供更好的悬挂舒适性和稳定性。
这种系统通过传感器和控制单元实现，它可以实时监测车辆的姿态和路面情况，并根据这些信息调整悬架系统的工作状态。
主动悬架系统的工作原理可以分为三个主要步骤：感知、判断和控制。
首先，系统中的传感器会感知车辆的运动状态和路面状况。
这些传感器通常包括悬架行程传感器、悬架角度传感器、车速传感器等。
它们会实时地将采集到的数据传输给控制单元。
控制单元是主动悬架系统的核心部件，它负责对传感器采集到的数据进行处理和分析。
控制单元会根据这些数据判断车辆的姿态和路面情况，并决定如何调整悬架系统的工作状态以应对不同的驾驶需求和路面状况。
基于传感器数据的分析结果，控制单元会向悬架系统的执行部件发送指令，以调整悬架的工作状态。
悬架系统的执行部件通常包括悬架气囊、阻尼器和电动马达等。
通过控制这些执行部件的工作状态，主动悬架系统可以实现对悬架高度和刚度的调节，以适应不同的驾驶情况。
在实际的驾驶过程中，主动悬架系统可以提供多种工作模式，如舒适模式、运动模式和高度调节模式等。
在舒适模式下，系统会尽量减小悬架的刚度，以提供更好的乘坐舒适性。
在运动模式下，系统会增加悬架的刚度，以提高车辆的操控稳定性和悬挂支撑能力。
在高度调节模式下，系统可以根据驾驶者的需求，调整车身的高度，以适应不同的路况。
主动悬架系统的优点在于它可以根据实际的驾驶情况和路况实时调整悬架的工作状态，以提供更好的悬挂舒适性和稳定性。
它可以有效地减小车辆在行驶过程中的颠簸感，提高乘坐舒适性。
同时，它也可以提高车辆的操控稳定性，减小车身倾斜，提高转弯性能。
然而，主动悬架系统也存在一些挑战和限制。
首先，它需要大量的传感器和控制单元来实现实时的数据采集和处理，这增加了系统的成本和复杂性。
其次，悬架系统的调节范围受到一定的限制，无法完全适应所有的驾驶情况和路况。
浅析汽车悬架的研究现状和发展
浅析汽车悬架的研究现状和发展汽车悬架是指汽车底盘上支撑车身的部件，它直接影响到汽车的操控性、舒适性和安全性。
随着汽车工业的发展和技术的进步，汽车悬架的研究也在不断深入，并且取得了一系列重要的成果。
本文将对汽车悬架的研究现状和发展进行浅析，探讨其对汽车性能的影响和未来的发展方向。
一、汽车悬架的研究现状1. 传统悬架系统传统汽车悬架系统主要包括独立悬架、非独立悬架和半独立悬架。
独立悬架系统由弹簧和减震器组成，可以单独支撑每个车轮，具有良好的操控性能和舒适性。
非独立悬架系统则是通过横臂、纵臂和扭力横梁等连接两个车轮，其操控性和舒适性较差。
而半独立悬架系统则介于两者之间，兼具一定的操控性和舒适性。
2. 高级悬架技术随着汽车工业的不断发展，高级悬架技术也得到了广泛应用。
电子调节悬架系统、主动悬架系统和自适应悬架系统等技术，通过传感器、控制模块和执行机构实现对悬架硬度、行程和高度等参数的实时调节，大大提高了汽车的操控性、舒适性和安全性。
3. 轻量化设计轻量化设计是当下汽车悬架研究的热点之一。
通过采用先进的材料和结构设计，减轻悬架系统的重量，不仅可以提高汽车的燃油经济性，还可以改善悬架的响应速度和稳定性。
1. 智能化技术应用未来，智能化技术将会成为汽车悬架研究的重要方向。
通过人工智能、大数据和云计算等技术，实现对汽车悬架系统的智能控制和预测性维护，以提高汽车的驾驶性能和持久性。
2. 混合悬架系统混合悬架系统融合了传统悬架系统和先进悬架技术，结合了机械和电气的优势，为汽车的悬架性能提供了更广阔的发展空间。
在传统悬架系统上加入电子调节装置，或者将主动悬架系统与自适应悬架系统相结合，可以实现更为精准的悬架调节和响应。
3. 可变刚度悬架系统可变刚度悬架系统是一种新型的悬架技术，通过调节悬架硬度，可以实现在不同行驶状态下的最佳悬架性能。
这种系统可以根据路况、车速和操控需求等因素，实时调节悬架的刚度，为汽车提供更为个性化的悬架调校。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
1、
功的路 。20.11.2320.11.23Monday, November 23, 2020
成功源于不懈的努力，人生最大的敌人是自己怯懦
•
2、
。0 0:17:55 00:17:5 500:171 1/23/2 020 12:17:55 AM
每天只看目标，别老想障碍
•
3、
。20.1 1.2300: 17:550 0:17Nov -2023-Nov-20
。2 020年1 1月23 日星期 一上午1 2时17 分55秒0 0:17:55 20.11.2 3
人生就像骑单车，想保持平衡就得往前走
•
7、
。202 0年11 月上午1 2时17 分20.11. 2300:17 November 23, 2020
•
8、业余生活要有意义，不要越轨。20 20年11 月23日 星期一 12时17 分55秒 00:17:5 523 November 2020
我们必须在失败中寻找胜利，在绝望中寻求希望
•
9、
。上 午12时1 7分55 秒上午1 2时17 分00:17: 5520.11 .23
• 10、一个人的梦想也许不值钱，但一个人的努力很值 钱。11/23/2020 12:17:55 AM00:17:552020/11/23
• 11、在真实的生命里，每桩伟业都由信心开始，并由 信心跨出第一步。11/23/2020 12:17 AM11/23/2020 12:1
独立悬架
空气弹簧式
烛式独立悬 架
麦弗逊式独 立悬架
横臂式
纵臂式
独立式与非独立式悬架系统
非独立悬架的车轮装在一根整体车轴的两 端，当一边车轮跳动时，影响另一侧车轮 也作相应的跳动，使整个车身振动或倾斜， 汽车的平稳性和舒适性较差，但由于构造 较简单，承载力大，目前仍有部分轿车的 后悬架采用这种型式。
气体弹簧
简介：密封的容器中冲入压缩气体，利用 气体的可压缩性实现其弹簧作用。
种类：空气弹簧和油气弹簧。
橡胶弹簧
橡胶弹簧形状不受限制，有较大的弹性变 形，容易实现非线性要求，减振隔音效果 良好。
复合橡胶弹簧，形状受金属螺旋弹簧限制， 线性要求高，重量重，但是其承重载荷量 大。
减震器
作用：吸收钢板弹簧起落时车辆的整动， 使其迅速回复平稳的状态，改善汽车行驶 的平稳性！
悬架系统 弹性元件 减震器 导向装置
弹性元件
功用：车价与车桥之间做弹性联系，成受 和传递垂直载荷，缓和及抑制不平路面所 引起的冲击。（缓冲）
种类：钢板弹簧、螺旋弹簧、扭矩弹簧、 气体弹簧、橡胶弹簧等。
应用：载货汽车——钢板弹簧 轿车——螺旋弹簧或扭矩弹簧
重型货车——气体弹簧
钢板弹簧
简介：钢板弹簧是汽车悬架中应用最广泛 的一种弹性元件，它是由若干片等宽但不 等长（厚度可以相等，也可以不相等）的 合金弹簧片组合而成的一根近似等强度的 弹性梁。
扭矩弹簧
简介：即一端固定而另一端与工作部件连 接的杆形弹簧，主要作用是靠扭转弹力来 吸收振动能量。
原理：汽车车架与车轮用扭杆弹簧，其一 端固定在车架上而另一端与车轮连接，车 轮上下跳动时扭杆产生扭转变形，靠扭转 弹力来吸收振动能量；扭杆弹簧用作汽车 车架与车轮之减振部件，构造简单而结构 小巧，适合小型车使用。
7 AM20.11.2320.11.23
1.活塞杆；2.工作缸筒；3.活 塞； 4.伸张阀；5.储油缸筒；6.压 缩阀； 7.补偿阀；8流通阀；9.导向 座； 10.防尘罩；11.油封。
导向装置
作用：传递纵向力、侧向力及力矩并保证 车轮相对于车身或车架具有一定的运动规 律。
悬架系统的分类
钢板弹簧式
非独立悬架
螺旋弹簧式
悬架系统
车轮沿主销 移动的悬架
宁愿辛苦一阵子，不要辛苦一辈子
•
4、
。00:1 7:5500: 17:550 0:17Monday, November 23, 2020
• •
积极向上的心态，是成功者的最基本要素 5、
。20.1 1.2320. 11.230 0:17:55 00:17:5 5November 23, 2020
生活总会给你谢另一个谢机会，大这个机家会叫明天 6、
工作原理：当钢板弹簧安装在汽车悬架中， 所承受的垂直载荷为正向时，各弹簧片都 受力变形，有向上拱弯的趋势。这时，车 桥和车架便相互靠近。当车桥与车架互相 远离时，钢板弹簧所受的正向垂直载荷和 变形便逐渐减小，有时甚至会反向。
螺旋弹簧
➢ 优点：不需润滑，不怕污垢，重量小且占空间位 置少的优点。
➢ 原理：当路面对轮子的冲击力传到螺旋弹簧时， 螺旋弹簧产生变形，吸收轮子的动能，转换为螺 旋弹簧的位能（势能），从而缓和了地面的冲击 对车身的影响。
悬架的检查与维护
汽车悬架系统
悬架系统的作用 悬架系统的构成 悬架系统的分类
汽车悬架系统的作用
弹性的连接车桥与车身 缓和行车中车辆受到的冲击力保证货
物良好和人员舒适 衰减由于弹性系统引起的震动 传递垂直、纵向、侧向反力及其力矩
（主要作用） 起导向作用，使车轮按一定轨迹相对
车身跳动
悬架系统的构成
独立式与非独立式悬架系统
独立悬架的车轴分成两段，每只车轮用螺 旋弹簧独立地安装在车架(或车身)下面，当 一边车轮发生跳动时，另一边车轮不受波 及，汽车的平稳性和舒适性好。但这种悬 架构造较复杂，承载力小。现代轿车前后 悬架大都采用了独立悬架，并已成为一种 发展趋势。
Hale Waihona Puke 谢谢观看每一个成功者都有一个开始。勇于开始，才能找到成
