九年级物理电学计算题(含答案)26813

合集下载

初中物理九年级电学经典练习题汇总(含答案)

初中物理九年级电学经典练习题汇总（含答案）一、计算题（共26题；）1.如图所示的电路中，电源电压保持不变，电阻R2=20Ω，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：（1）电源电压（2）电阻R1中的电流（3）电阻R1的阻值2.如图所示，电阻R1＝12Ω。

开关S A断开时，通过的电流为0.3A；开关S A闭合时，电流表的示数为0.5A。

求电源电压及电阻R2的阻值。

3.某款电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。

4.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。

求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。

5.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？6.如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。

第一次只闭合开关S、S1，将滑片P从B端移动到A端，第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光。

根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。

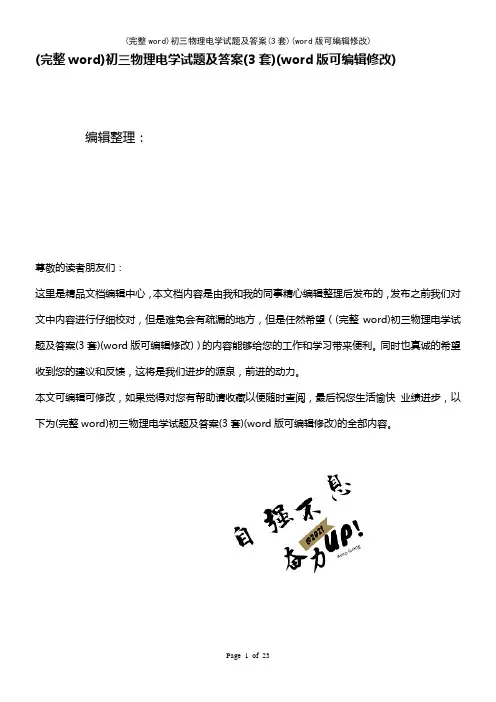

初三物理电学试题及答案(3套)(K12教育文档)

(完整word)初三物理电学试题及答案(3套)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整word)初三物理电学试题及答案(3套)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整word)初三物理电学试题及答案(3套)(word版可编辑修改)的全部内容。

初三物理电学模拟试题(一）一、单项选择题：下列各题的四个选项中，只有一个符合题意，请将正确选项的代号填在题后括号里。

（每题2分,共20分.错选、多选、不选，该题不得分.）1．用下列哪个器材可以直接辨别家庭电路中的火线和零线（ ) A．电流表 B．电压表 C．电能表 D．测电笔答案：D解析：电流表是用来测量用电器电流大小的仪器；电压表是用来测量用电器电压大小的仪器；电能表是测量用电器消耗电能多少的仪器;测电笔可直接辨别家庭电路中的火线和零线。

考点：测电笔的用途。

2．电能表可用来直接测量下列哪个物理量 ( ) A．用电器消耗的电能 B．电路中电流的强弱C．用电器消耗电能的时间 D．用电器两端的电压答案:A解析：电能表是测量用电器消耗电能多少的仪器。

考点：电能表的用途.3．关于家庭电路，下列说法中正确的是 ( ） A．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C．开关与被控制的灯泡并联 D．家用电器是以串联方式接人电路的答案：A解析:保险丝是以串联方式接人电路的；开关与被控制的灯泡串联才能控制电路;家用电器是以并联方式接人电路的，所以互不干扰。

考点：串并联接法的应用。

4．在图1所示的各种家用电器中，利用电流热效应工作的是 ( ）答案：C解析:电暖气的作用是取暖,它利用电流热效应工作.考点:电流热效应的应用.5．如果发现工地有人触电,下列救助行为中，科学合理的是（） A．用剪刀剪断电线 B．用手把触电人拉开C．断开电源 D．用铁钩把电线拉开答案:C解析：如果发现工地有人触电，必须马上断开电源营救伤者。

人教版九年级物理期末复习电学综合计算题专练(含答案)

人教版九年级物理电学综合计算题专练1、如图所示，电源电压保持不变，电流表的量程为0～0.6 A ，电压表的量程为0～15 V ，R 1＝20 Ω，滑动变阻器R 2的规格为“100 Ω 1 A”。

（1）闭合开关S 1，断开开关S 2、S 3，电流表示数为0.4 A ，求电源电压。

（2）闭合开关S 3，断开开关S 1、S 2，滑动变阻器滑片置于中点位置时，电压表的示数为4 V ，求R 3的阻值。

（3）闭合开关S 1、S 2和S 3，在不损坏电流表、电压表的情况下，求滑动变阻器R 2的阻值取值范围。

解：（1）闭合开关S 1，断开开关S 2、S 3，为R 1的简单电路，电流表示数为0.4 A ，根据欧姆定律I ＝UR可得，电源电压U ＝I 1R 1＝0.4 A ×20 Ω＝8 V 。

（2）闭合开关S 3，断开开关S 1、S 2，则R 2、R 3串联，滑动变阻器滑片置于中点位置时，电压表（测变阻器接入电阻的电压）的示数为4 V ，则电路中的电流I 2＝U 212R 滑＝4 V50 Ω ＝0.08 A ，根据串联电路的分压规律和欧姆定律I ＝UR 可得，R 3的阻值R 3＝U －U 2I 2 ＝8 V －4 V0.08 A＝50 Ω。

（3）闭合开关S 1、S 2和S 3，R 1、R 2并联，R 3被短路，电压表测电源电压，电流表测干路电流，根据并联电路各支路互不影响，通过R 1的电流为0.4 A 不变，电流表的量程为0～0.6 A ，则干路电流最大为0.6 A ，由并联电路的电流规律，通过变阻器的最大电流 I 变大＝I 总大－I 1＝0.6 A －0.4 A ＝0.2 A ，由欧姆定律可得，变阻器连入电路的最小电阻R 滑小＝U I 变大＝8 V0.2 A＝40 Ω；当变阻器滑片移动到最左端时，变阻器接入阻值最大，总电流最小，没有超出电流表的量程，则变阻器的最大电阻为100 Ω。

因此在不损坏电流表、电压表的情况下，滑动变阻器R 2的阻值取值范围为40～100 Ω。

教科版九年级下册物理《专题三电学计算》2024年同步练习卷+答案解析

教科版九年级下册《专题三电学计算》2024年同步练习卷一、计算题：本大题共11小题，共88分。

1.如图所示的电路中，电源电压为5V且保持不变，电流表量程为，电压表量程为，为滑动变阻器，，灯泡L标有“字样不考虑温度对灯丝电阻的影响。

在仪表和灯泡安全工作的情况下，求：开关断开，和闭合时，滑动变阻器消耗的最大功率；开关闭合，和断开时，滑动变阻器允许的取值范围。

2.图甲是某电吹风的工作原理图。

电吹风工作时，可以分别吹出热风和凉风。

为了防止温度过高，用一个PTC电阻与电阻为的电热丝R串联，的阻值随温度的变化如图乙所示。

当开关S指向1位置时，电吹风吹______风；该电吹风吹热风时，其温度基本恒定在左右，当它的温度继续升高时，的电阻将______，电热丝的发热功率将______；两空均选填“增大”、“不变”或“减小”该电热丝的最大发热功率是多少？3.在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V3W”字样，定值电阻的阻值为，将滑动变阻器的滑片P置于最右端，闭合开关，电压表和电流表示数分别为6V和；移动滑片P至某一位置，电压表和电流表示数分别为1V和。

灯泡L正常发光时的电阻多大？滑动变阻器的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？为使灯泡安全工作，的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明。

4.图13是小邦同学设计的调光灯电路，为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。

已知滑动变阻器R的规格为“”，灯泡L上标着“10V12W”的字样，电源电压恒为灯泡电阻随温度变化。

求定值电阻的阻值；当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。

5.如图，电源电压保持不变，灯泡上标有“12V6W”，定值电阻，滑动器上标有“”，电压表的量程选用“”，断开，闭合S和，滑片P移到B端，灯泡刚好正常发光。

物理中考电学计算题(含答案)(K12教育文档)

物理中考电学计算题(含答案)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（物理中考电学计算题(含答案)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为物理中考电学计算题(含答案)(word版可编辑修改)的全部内容。

例题1 （2013·云南)如图电路，电源电压和小灯泡电阻不变,小灯泡L标有“6 V 3 W"字样，滑动变阻器阻值变化范围为0～12 Ω.（1)当开关S1、S2、S3都闭合,小灯泡L正常发光，电流表的示数为0。

8 A，求R1的阻值和通电10 min电流通过R1做的功；（2)当S1闭合,S2、S3断开，求小灯泡功率的变化范围．［方法归纳]先辨别当开关组合断开或闭合时，电路的连接情况,若电路比较复杂时,可以画出简化的等效电路分析串联或并联，然后灵活掌握欧姆定律及电路中电流电压和电阻的特点，用公式W＝UIt、P＝W/t＝UI、Q＝错误!等进行计算．【针对训练】1．(2015·济南）把一个标有“10 V 3 W”小灯泡和定值电阻R串联后接在电压为12 V 的电源上（如图所示），小灯泡恰能正常工作．通过计算回答：(1）通过小灯泡的电流是多少?(2）串联在电路中的定值电阻的阻值多大？（3)该电路工作10 s,定值电阻产生的热量是多少？2．（2015·遂宁）小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家,他马上阅读了使用说明书，了解了豆浆机的主要结构（如图甲)、使用方法及注意事项，并观察了豆浆机铭牌（如图丙)，电路原理图可等效成图乙．下表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态．请你帮小明解决下列问题:工作时间（min)0～11~55～66～10工作状态粉碎打浆加热粉碎打浆加热(1)豆浆机正常工作电热丝电阻是多少?(2)豆浆机正常工作做一次豆浆,电流做功多少焦？(3)小明想了解家里电路的实际电压，于是将家里的其它用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“2 000 r/kW·h”字样的电能表转盘在3 min内转了50转，则他家电路的实际电压是多少？(不考虑温度对电阻的影响）3．(2015·滨州）在如图所示的电路中，电源电压保持不变，灯泡L2标有“24 V12 W”．开关S1闭合、S2断开时，电流表的示数为1 A，电压表的示数为12 V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响．求:（1）灯泡L1的额定功率．(2）在10 s内，灯泡L2正常发光时消耗的电能．(3）灯泡L2的电阻．(4)当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．4．(2015·福州)磁场的强弱可用磁感应强度B表示，单位为特斯拉（T)．小华设计了磁感应强度测量仪，图为其原理图．该仪器显示计由电流表改装，电源电压6 V，定值电阻R0为40 Ω,磁敏电阻R B在常温下的阻值随外加磁感应强度变化的对应关系如下表所示．求：磁感应强度B/T00。

【物理】九年级物理电功率题20套(带答案)及解析精选全文

可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。

九年级物理电学计算题(含答案)

九年级物理电学计算题(含答案)4."220V 100W"的灯泡正常工作时的电阻是多少?若把这只灯泡接到110V的电源上,灯泡的实际电功率为多少?工作10分钟消耗电能多少?1度电能让它工作多少小时?5. 已知电阻R为20欧。

断开电键K时，电流表A的示数为0.2安；闭合电键K时，电流表A的示数为0.6安。

求:(1）电源电压U （2）灯L的阻值。

（3）电键K断开时，通电10秒，电流通过L所做的功6.一个额定功率为1W的玩具电动机，正常工作时在2秒内将150克的钩码匀速提高1米，求此装置的效率（g取10N每千克）7.把"6v 3w"与"6v 1w"的电灯串联接入某一电路中,如果让其中一个灯泡正常发光,电路两端的电压应是多少.(灯丝电阻不随温度改变)8.若把两定值电阻R1,R2以某种形式连接起来与电源接通,R1消耗的电功率是9W;若把此二电阻换成另一种连接后,仍与该电源接通,则R1消耗的电功率为16W且通过R2的电流为4A.那么电源电压和R1,R2的阻值各是多大?(电源电压保持不变)9.某个电路里的电阻值为R1,已知R1的额定功率为P1,为了使这个电路允许通过的电流扩为原来正常值的20倍,而不至于烧坏电阻R1.1)应该如何改进这个电路?(答案可用分式,画出电路图,并加以说明)2)改进后的电路里的总电阻的额定功率p是原来P1的多少倍?1解:(1)电压表测的是R两端的电压,R与R2串联,所以R2两端的电压为:U2=U源-U=12V-8V=4V R2=U2/I=4V/0.2A=20Ω(2)当滑动变阻器的阻值为0时,电流表示数最大,所以.I最=U源/R2 =12V/20Ω=0.6A(3)当滑动变阻器的阻值为0时,R2分得的电压最大,即等于电源电压,这时功率也最大: P=(U源)*(I最)=12V*0.6A =7.2W2解(1)由于电路中的总电阻变小,电路中的电流必然增大,所以可先淘汰0.38A(因为它小于0.4A)(2) 因为串联电路中电压的分配与电阻成正比,因而当滑动变阻器的阻值由10Ω降为8Ω时,它两端的电压必然会减小,我们分别用0.48A，0.50A，0.52A与8Ω相乘可得滑动变阻器分得的电压分别为 3.84V, 4V, 4.16V,而其中只有3.84V小于4V,所以只有0.48A是正确的3解:2个电阻并联后的总电阻为:R/2(由1/R总=1/R+1/R得出) , 由于串联电路有中电压的分配与电阻成正比,所以并联部分分得的电压是第三只串联电阻所分电压的1/2;故当串联的电阻两端电压达到额定电压时，电路消耗的功率为最大(并联的两只电阻两端电压不能达到它的额定电压,因为这时串联的那只电阻就承受不了了),此时串联连接的第3个电阻消耗的功率正好等于它的额定功率为10W，并联连接的电阻每只消耗的功率为2.5W(因为并联部分分得的电压为第三只的1/2)。

人教版物理九年级全一册电学综合计算专题训练 (含答案)

电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。

求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。

2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。

如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。

4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。

求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。

热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。

初三物理电学试题及答案

初三物理电学试题及答案# 初三物理电学试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是：A. V = I * RB. V = R / IC. I = V / RD. R = V / I答案：C3. 串联电路中，总电阻与各分电阻的关系是：A. 总电阻等于各分电阻的和B. 总电阻等于各分电阻的差C. 总电阻等于各分电阻的积D. 总电阻等于各分电阻的倒数之和答案：A4. 并联电路中，总电流与各支路电流的关系是：A. 总电流等于各支路电流的和B. 总电流等于各支路电流的差C. 总电流等于各支路电流的积D. 总电流等于各支路电流的倒数之和答案：A5. 家庭电路中的用电器通常是：A. 串联B. 并联C. 混联D. 无法确定答案：B6. 电功率的单位是：A. 焦耳（J）B. 瓦特（W）C. 安培（A）D. 伏特（V）答案：B7. 电能表是用来测量：A. 电流B. 电压C. 电能D. 电功率答案：C8. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 家庭电路中，保险丝的作用是：A. 导电B. 保护电路C. 储存电能D. 转换电压答案：B10. 电磁铁的磁性强弱与以下哪个因素无关：A. 电流大小B. 线圈匝数C. 铁芯存在D. 线圈的材料答案：D二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这种现象叫做电流的____。

答案：热效应12. 电压表的内阻越大，测量误差越____。

答案：小13. 电能的单位是____。

答案：焦耳（J）14. 家庭电路中，开关与被控制的用电器是____连接的。

答案：串联15. 电功率的计算公式P=UI中的U代表的是____。

答案：电压16. 串联电路中，电阻R1和R2的电压之比U1:U2等于____。

答案：R1:R217. 并联电路中，电阻R1和R2的电流之比I1:I2等于____。

完整版)九年级物理电学计算题(含答案)

完整版)九年级物理电学计算题(含答案)电路中的总电阻为R0+R=10Ω，根据欧姆定律，电流为I=U/R=12V/10Ω=1.2A。

因此，电流表示数为0.48A时，变阻器的接入电阻为8Ω。

（3）电阻R2消耗的最大功率为P=R2*I^2=20Ω*(0.2A)^2=0.8W。

2解:根据题意，当变阻器的接入电阻为10Ω时，电流表的示数为0.4A。

在改变R的接入电阻的过程中，电流表的示数从0.38A逐渐增加到0.52A。

因此，只有电流表示数为0.48A时，变阻器的接入电阻为8Ω。

3解:两个电阻并联后的总电阻为R/2，与第三个电阻串联后的总电阻为3R/2.由于三个电阻的额定功率均为10瓦，因此整个电路允许消耗的最大功率为P=30瓦。

4解:根据功率公式P=U^2/R，灯泡正常工作时的电阻为R=V^2/P=220V^2/100W=484Ω。

当灯泡接到110V的电源上时，其实际电功率为P'=U'^2/R=110V^2/484Ω=25W。

工作10分钟消耗的电能为E=P'*t=25W*10min*60s/min=J。

1度电能为3600J，因此灯泡工作1小时需要消耗E/3600=4.17度电。

5解:根据欧姆定律，电源电压为U=(0.6A-0.2A)*20Ω=8V。

由于电流表A与灯L串联，因此灯L的阻值为R=L/U=20Ω。

6解:电动机在2秒内将150克的钩码匀速提高1米，所做的功为W=mgH=150g*10N/kg*1m=1500J。

因此，电动机的效率为η=P/W=1W/1500J=0.067=6.7%。

7解:由于两个电灯串联，电流在两个电灯中分流，根据欧姆定律，两个电灯的电阻之和为R=U/I=(6V)^2/(3W+1W)=12Ω。

因此，电路两端的电压为U=IR=2A*12Ω=24V。

8解:设R1的阻值为x，R2的阻值为y，则根据题意可列出以下方程组：9W=x^2/R116W=(x+y)^2/R14A=y/(x+y)解得x=3Ω，y=9Ω，U=12V。

中考物理专题复习《电学计算》测试卷(附参考答案)

中考物理专题复习《电学计算》测试卷(附参考答案) 学校:___________班级:___________姓名:___________考号:___________一．计算题（共12小题）1．如图所示电路图，电源电压保持不变，灯L1的电阻是20Ω，灯L2的电阻是10Ω，闭合开关S，电流表A1的示数是0.3A，不考虑温度对灯丝电阻的影响。

求：（1）电源电压；（2）通过灯R2的电流；（3）电流表A的示数。

2．如图所示的电路中，电源电压为18V且保持不变，电阻R2为15Ω．闭合开关S，电流表A1的示数为1.8A。

求：（1）电流表A2的示数I2。

（2）R1的阻值。

（3）电路总电阻R。

3．如图所示，闭合开关，当滑片P移动到最左端A处时，电压表示数为6V，电流表示数为0.6A：当滑片P移动到最右端B处时，电压表示数为2V．电源电压保持恒定，求：（1）电源的电压；（2）R的阻值；（3）滑动变阻器的最大阻值。

4．如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，求电流表的示数。

5．如图所示电路中，小灯泡L标有正常工作参数“6V1A”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：（1）电源电压U；（2）电阻R1的阻值；6．某型号油量表工作原理如图甲所示，电源电压恒为24V，R0＝20Ω，油量表实际上是量程为0～0.6A的电流表，R1为压敏电阻，其阻值随所受压力F变化的图象如图乙所示。

（1）由乙图可知：压敏电阻R1随压力F的增大而，当油箱中的汽油用完时，R1的电阻为Ω。

（2）油箱装满汽油时，油量表示数为最大值（即电流表满偏），求R1的阻值。

（3）当油箱中的汽油用完时，电路中的电流为多少？7．如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。

中考物理电学综合计算题及答案解析

中考物理电学综合计算题及答案解析一、电磁学综合题1．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。

（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。

如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。

（1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。

上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3c 4.210J /kg =⨯药℃）（2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？【答案】高 3.36510⨯J 1 断开 80W 【解析】【详解】（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cmt,可知前半段药液吸收的热量少，由ηQ W=吸可知，后前半段的加热效率比前半段的加热效率高； 1kg 药液所吸收的热量：Q=c 药液mt =4.2310⨯J/（kg ℃）⨯1kg ⨯(9818-℃℃)=3.36510⨯J.当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；（2）当a S 接1，同时b S 断开时，电路中R 1、R 2串联，电路中电阻最大，由P=2U R可知此时电功率较小，处于小功率保温状态；2．由题知。

初三物理电学计算题及答案

⼀．电流、电压、电阻⼀、选择题 1．下列说法正确的是 [ ] A．短导线的电阻⽐长导线的电阻⼩ B．粗导线的电阻⽐细导线的电阻⼩ C．铜导线的电阻⽐铁导线的电阻⼩ D．同种材料长度相等，粗导线的电阻⽐细导线的电阻⼩ 2．两条粗细相同的镍铬合⾦电阻线，长度分别为3⽶和1⽶，20℃时它们的电阻之⽐为3：1，当温度上升到40℃，它们的电阻之⽐是（横截⾯积变化不计）［］ A．⼤于3：1 B．等于3：1 C．⼩于3：1 D．等于1：3 3．下列说法中正确的是［］ A．铁导线的电阻⼀定⽐铜导线的电阻⼤ B．同种材料的导线，若长度相同，则细的导线电阻⼤ C．长度相同的两根导线，细的导线电阻⼀定⼤ D．粗细相同的两根导线，长的导线电阻⼀定⼤ 4．有关导体电阻的说法，正确的是［］ A．粗细相同的两根导线，长度⼤的，电阻⼀定⼤ B．长度相同的两根导线，横截⾯积⼩的，电阻⼀定⼤ C．同种材料制成的长短相同的两根导线，横截⾯积⼩的，电阻⼀ D．铝导线的电阻⼀定⽐铜导线的电阻⼤ 5．将图12的变阻器接⼊电路中，当滑⽚向左移动时，要使电阻减少，下列哪种接法正确［］ A．a和b B．a和c C．c和d D．b和d 6．如图13所⽰的滑动变阻器正确接⼊电路的两个接线柱可以是［］ A．a和c B．b和c C．a和d D．b和d 7．图14，A、B、C、D中所⽰的为滑线变阻器的结构和连⼊电路情况⽰意图，当滑⽚向右滑动时，连⼊电路的电阻变⼩的为［］ 8．如果将图15中滑线变阻器的C、D⼆接线接在电路中的MN间，为使电压表读数变⼩，问触头P应该：［］ A．向左滑动 B．向右滑动 C．向左、向右均可以 D．⽆法实现 9．如图16所⽰，为⼀电阻箱结构⽰意图，下⾯关于此电阻箱接⼊电路电阻值⼤⼩的说法正确的是［］ A．只拔出铜塞a、b，接⼊电路电阻为7欧姆 B．只拔出铜塞c、d，接⼊电路电阻为7欧姆 C．要使接⼊电路电阻为7欧姆，只有拔出铜塞c、d才⾏ D．将铜塞a、b、c、d全拔出，接⼊电路的电阻最⼩ 10．图17为电阻箱结构⽰意图，要使连⼊电路的电阻为7欧姆，应将铜塞插⼊插孔的是［］ A．C和B B．A和C C．A和D D．B和D 12．决定导体电阻⼤⼩的因素是［］ A．加在导体两端的电压 B．通过导体的电流强度 C．导体的电功率 D．导体的材料、长度、横截⾯积 13．⽤伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的⼀点是［］ A．连⼊变阻器时，应使滑⽚位于变阻器值的位置 B．电键、安培表应接在靠近电源电流流出的⼀端 C．连⼊电键时，应先将电键打开 D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极⼀端 14．在图18所⽰的电路中，有可能造成电源和安培表都损坏的是［］ 15．如图19所⽰，a、b、c表⽰的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］ A．a、b、c都是安培表 B．a、b、c都是伏特表 D．b、c是安培表，⽽a是伏特表 C．a、b是伏特表，⽽c是安培表 16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］ A．安培表已被烧坏，致使电路不通 B．安培表完好，但未与导线接牢 C．灯L的灯座接线处短路 D．安培表接线处碰线（安培表被短路） 17．图21，电键K合上，电灯L1、L2都不亮，伏特表⽰数为6伏特，出现此现象的原因是［］ A．L1短路，L2断路 B．L1断路，L2短路 C．L1、L2都断路　D．L1、L2都短路 18．要使合上电键K，⼩灯泡L1、L2都发光，那么，下列图22中错误的是［］⼆、填空题 20．如图23所⽰的导线，A处导线的直径⼤于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填⼤于、⼩于或等于）。

初三物理—电学计算专题(附答案)

电功与电功率计算专题1、如图所示电路，电源电压不变，R 1的电阻为20Ω。

只闭合开关S 1时，电流表的读数为0.3A ；S 1、S 2都闭合时，电流表的读数为0.5A 。

求：（1）电源电压；（2）S 1、S 2都闭合时R 2的电功率。

解：（1）1110.3A 20Ω6V U U I R ===⨯=（2）210.5A 0.3A 0.2A I I I =-=-=226V 0.2A 1.2W P UI ==⨯=2、如图甲电路所示，电源电压为9V 且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙。

求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A 时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V 时，整个电路10s 内消耗的电能是多少焦？甲乙解：1）R L =U L 2/P L =(6V)2/6W=6Ω 2)P 实=U 实×I 实=3V ×0.7A=2.1W3)电压表示数为2V 时，由图可知此时电路中的电流为0.5A,则： W=UTt=9V ×0.5A ×10s=45W 3、如图13所示电路图，电源电压U=6V 且保持不变，闭合开关后，电流表A 1的示数为0.2A ，A 的示数为0.5A 。

求：（1）电阻R 1的阻值。

（2）电阻R 2的电功率。

解：（1）U 1=U 2=U=6VR 1=AV I U 2.0611==30Ω （2）I 2=I-I 1=0.5A-0.2A=0.3AP 2=U 2I 2=6V ×0.3A=1.8W4、某校师生自制了一台电烘箱．电烘箱的电阻丝通过5A 的电流时，每分钟可产生6.6×104J 的热量。

求:(1)此时电阻丝的电功率； (2)此时电阻丝的电阻；(3)此时电阻丝的工作电压。

解：（1）1100W （2）44Ω （3）220V5、如图所示的电路中，当ab 两点间接入4Ω的电阻时，其消耗的功率为16W 。

中考物理《电学》计算题专项练习题(含答案)

中考物理《电学》计算题专项练习题（含答案）1. 如图, 电流表量程为0～0.6A, 电压表量程为0～15V, 电阻R0＝30Ω, 电源电压恒为24V, 滑动变阻器最大阻值为100Ω, 求:（1）当电流表示数为0.4A时, R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？（2）当滑动变阻器连入电路的电阻太小时, 电路中的电流会超过电流表量程, 当滑动变阻器连入电路的电阻太大时, 变阻器两端电压会超过电压表量程, 求：在不超过电表量程的情况下, 滑动变阻器连入电路的电阻范围。

2. 如图所示, 电流表A1.A2和A3的示数分别为1.2A.0.8A和0.3A, 那么:（1）通过L1的电流是？（2）通过L2的电流是？（3）通过L3的电流是？3. 汽车尾气是造成雾霾指数PM2.5升高的原因之一, 某物理实验小组的同学们设计了如图所示的有害尾气排放检测电路。

在一项针对某种有害尾气浓度进行的测试中, 气敏电阻的阻值随有害尾气浓度变化的部分数据如下表所示。

已知电源电压18V恒定不变, R0为定值电阻, R为气敏电阻。

有害尾气浓度/%V ol … 2.5 5 7.5 10 15 …R/Ω…8 5.2 3.9 3 2 …（1）测试过程中, 闭合开关S, 当电压表读数为13V时, 电流表的读数为0.5A, 求电阻R0的阻值是多大？（2）闭合开关S, 当这种有害尾气浓度增大到15%Vol时, 则在1min内定值电阻R0产生的热量是多大？（3）当电路消耗的总功率为18W时, 有害尾气的浓度是多少？4. 图所示, 电源两端电压保持不变, 电阻R1的阻值为10Ω, 电阻R2的阻值为20Ω, 当只闭合开关S1时, 电流表的示数为1.2A。

求:（1）电源电压U；（2）开关S1.S2都闭合时, 电路消耗的总功率P。

5. 实验室使用的电压表是由小量程的电流表G改装而成的, 图乙是小量程电流表G改装成电压表的原理图, 当将“﹣”和“3”接线柱接入电路时, 表示电压表的量程为3V；当将“﹣”和“15”接线柱接入电路时, 表示电压表时量程为15V, 已知小量程电流表G的满偏电流为3mA, 内阻为10Ω, 试求:（1）将小量程电流表G直接接入电路中, 当指针满偏时其两端的电压为多少？（2）改装后的电压表内部电阻R1.R2的阻值。
