注意事项: 1. 比率制动斜率过原点。 2. 差动2个判据同时满足认为动作条件满足。 3. 任一起动条件满足进入此逻辑判断。
文档题目
6
Kr Ir-Id
2020/6/9
保护原理简介—差动动作元件
影响KR值的2个因素：
理想状态区内故障计算: Id = 常量； Ir = Id; Id > Kr*(Ir –Id) 区内无制动。 理想状态区外故障计算: Id = 0； Ir =常量; Id < Kr*(Ir –Id) 区外可靠制动。 1. 考虑区内故障时有电流流出母线 Id / ( Id+Ext%Id+Ext%Id-Id )=1/(2Ext%)>kr
分列运行：
✓ 分列压板投入或母联开关分状态。 ✓ 大差比率差动元件自动转用比率制动系数低值。 ✓ 封母联CT，母联电流不计入小差。
倒闸操作：
✓ 可预先投互联压板； ✓ 可预先设定保护控制字中的“强制母线互联”软压板； ✓ 依靠刀闸辅助接点自适应倒闸操作。 ✓ 小差比率差动元件自动退出，一旦发生故障同时切除两段母线。
m
Id Ij
j 1
大差‘差电流’与‘和电流’计算特点:
1、计算与刀闸开入无关，但需考虑CT变比折算。 2、分相计算。
文档题目
4
2020/6/9
保护原理简介—差动起动元件
起动判据
1. 和电流突变量判据:当任一相的和电流突变量大于突变量门坎时，该 相起动元件动作,表达式如下:
2. 差电流越限判据 :当任一相的差电流大于差电流门坎定值时，该相起 动元件动作,表达式如下:
Ext%Id
Id Id+Ext%Id
BP-2B母差保护常见异常分析

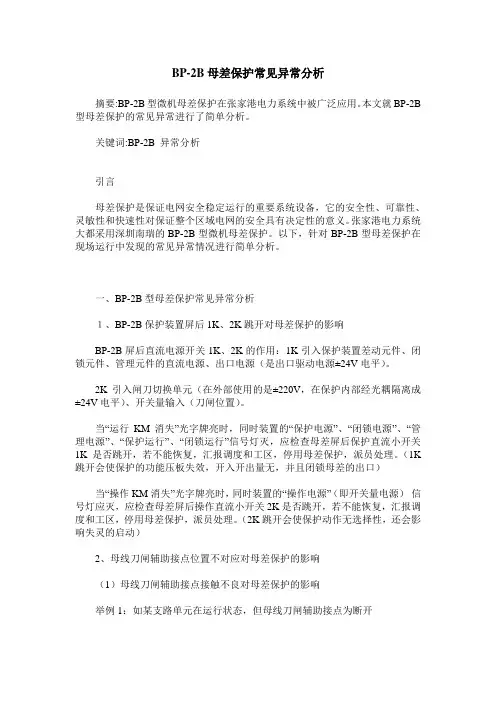

BP-2B母差保护常见异常分析摘要:BP-2B型微机母差保护在张家港电力系统中被广泛应用。
本文就BP-2B 型母差保护的常见异常进行了简单分析。
关键词:BP-2B 异常分析引言母差保护是保证电网安全稳定运行的重要系统设备，它的安全性、可靠性、灵敏性和快速性对保证整个区域电网的安全具有决定性的意义。
张家港电力系统大都采用深圳南瑞的BP-2B型微机母差保护。
以下，针对BP-2B型母差保护在现场运行中发现的常见异常情况进行简单分析。
一、BP-2B型母差保护常见异常分析１、BP-2B保护装置屏后1K、2K跳开对母差保护的影响BP-2B屏后直流电源开关1K、2K的作用：1K引入保护装置差动元件、闭锁元件、管理元件的直流电源、出口电源（是出口驱动电源±24V电平）。
2K引入闸刀切换单元（在外部使用的是±220V，在保护内部经光耦隔离成±24V电平）、开关量输入（刀闸位置）。
当“运行KM消失”光字牌亮时，同时装置的“保护电源”、“闭锁电源”、“管理电源”、“保护运行”、“闭锁运行”信号灯灭，应检查母差屏后保护直流小开关1K是否跳开，若不能恢复，汇报调度和工区，停用母差保护，派员处理。
（1K 跳开会使保护的功能压板失效，开入开出量无，并且闭锁母差的出口）当“操作KM消失”光字牌亮时，同时装置的“操作电源”（即开关量电源）信号灯应灭，应检查母差屏后操作直流小开关2K是否跳开，若不能恢复，汇报调度和工区，停用母差保护，派员处理。
（2K跳开会使保护动作无选择性，还会影响失灵的启动）2、母线刀闸辅助接点位置不对应对母差保护的影响（1）母线刀闸辅助接点接触不良对母差保护的影响举例1：如某支路单元在运行状态，但母线刀闸辅助接点为断开除本单元保护发“PT断线”告警外，母差保护亦受其影响。
微机母线差动保护装置虽然具有刀闸变位修正功能，但其对刀闸位置的校验或修正是在判别支路有电流的情况下进行的，如果该单元只有极小负荷或者空载运行，那么即使该单元的刀闸辅助触点无法正确反映刀闸位置，微机母线差动保护装置也会因为二次电流分布近乎平衡，大差、小差电流都几乎为0，而无法修正该单元刀闸位置，这样一来如果此时发生区外故障，母差保护将极有可能误动。
BP-2B南瑞母线保护说明书
3.1 母线差动保护 .......................................................................................................................6 3.1.1 起动元件.......................................................................................................................6 3.1.2 差动元件.......................................................................................................................6 3.1.3 TA（电流互感器）饱和检测元件 ...................................................................................6 3.1.4 电压闭锁元件...............................................................................................................6 3.1.5 故障母线选择逻辑 .......................................................................................................6 3.1.6 差动回路和出口回路的切换 .......................................................................................6
深瑞BP-2B母线保护装置使用说明
BP-2B 母差及失灵保护装置使用说明BP-2B 母线差动保护是母线故障时的快速保护，能满足双母线运行灵活的要求。
其在双母线并列运行，单母线运行解列运行，固定联结破坏及倒闸操作过程中均能正确动作，不必进行手动切换。
在双母线并列运时发生母线短路或接地故障时保护动作无时限跳开母联及故障母线上联结的各元件断路器。
在单母线运行时，当母线发生短路或接地故障时保护动作无时限跳开母线上联结的各元件断路器。
BP-2B 微机母差及失灵保护装置装置面板布置图如下图1：图1 BP-2B 母差及失灵保护BP-2B 型微机母线保护装置面板指示灯与按钮说明表:见表1表1 BP-2B 型微机母线保护装置面板指示灯与按钮说明表BP-2B保护装置运行或操作时相应的信号指示灯和界面显示表：见表2BP-2B微机母线保护装置异常信息含义及菜单操作BP-2B微机母线保护装置自检信息含义及处理建议：见下表3表3 BP－2B微机母线保护装置自检信息含义及处理建议BP-2B保护插件异常信息含义及处理建议：见下表4BP-2B母线保护装置告警信号灯处理表：见下表5表5 BP-2B母线保护装置告警信号灯处理表BP-2B微机母线成套保护液晶显示画面总体结构示意图，如下图2：图2 BP－2B微机母线成套保护液晶显示画面总体结构示意图保护插件刀闸辅助接点与一次设备状态不对应时强制对应的步骤：a)由主界面按“确认”键进入一级菜单；b)按“←”键选中“参数”，后按“↓”键选中“运行方式设置”，按“确认”键，后按“↑”、“↓”键输入密码后进入下一级菜单，按“确认”键，间隔数变成灰色；c)利用“↓”、“↑”，从界面中找到相应线路所对应的间隔，再按“确认”键，此时间隔数灰色消失；d)按“↓”键选中所要改变的刀闸，再按“确认”键此时又变灰色；e)按“↓”改变刀闸位置（合、断、自动）后，按“取消”键提示是否保存，按确认键保存改变的设置（此时主接线图上，被强制的刀闸上有一实心矩形块）；f)按下保护屏上的信号复归按钮，复归信号。
BP-2B微机母线保护装置技术说明
BP-2B微机母线保护装置技术说明该保护装臵1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。
2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。
3母线差动保护：1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。
2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。
具有极强的抗TA饱和能力。
4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。
相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。
差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。
5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。
考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。
联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。
母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。
BP-2B(A)母线差动保护的运行与操作

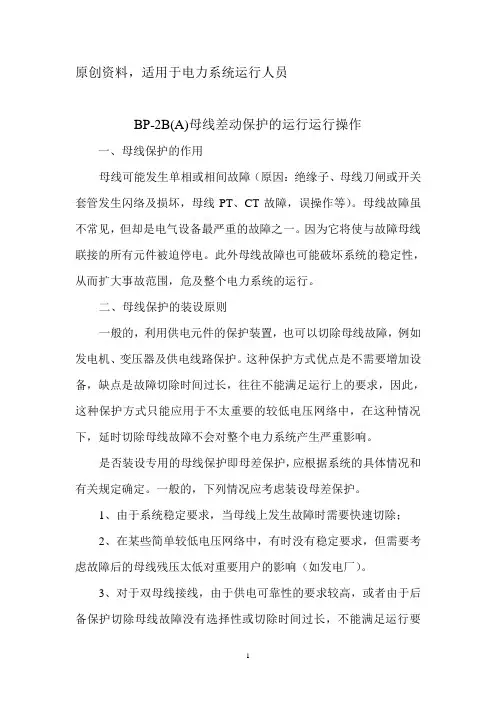

原创资料，适用于电力系统运行人员BP-2B(A)母线差动保护的运行运行操作一、母线保护的作用母线可能发生单相或相间故障（原因：绝缘子、母线刀闸或开关套管发生闪络及损坏，母线PT、CT故障，误操作等）。
母线故障虽不常见，但却是电气设备最严重的故障之一。
因为它将使与故障母线联接的所有元件被迫停电。
此外母线故障也可能破坏系统的稳定性，从而扩大事故范围，危及整个电力系统的运行。
二、母线保护的装设原则一般的，利用供电元件的保护装置，也可以切除母线故障，例如发电机、变压器及供电线路保护。
这种保护方式优点是不需要增加设备，缺点是故障切除时间过长，往往不能满足运行上的要求，因此，这种保护方式只能应用于不太重要的较低电压网络中，在这种情况下，延时切除母线故障不会对整个电力系统产生严重影响。
是否装设专用的母线保护即母差保护，应根据系统的具体情况和有关规定确定。
一般的，下列情况应考虑装设母差保护。
1、由于系统稳定要求，当母线上发生故障时需要快速切除；2、在某些简单较低电压网络中，有时没有稳定要求，但需要考虑故障后的母线残压太低对重要用户的影响（如发电厂）。
3、对于双母线接线，由于供电可靠性的要求较高，或者由于后备保护切除母线故障没有选择性或切除时间过长，不能满足运行要求。
4、送电线路装有电抗器，其开关不能满足切除电抗器前故障的要求。
三、BP-2B（A）母线差动保护装置原理保护配置BP-2B（A）微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及开关失灵保护出口等功能。
差动元件母线保护差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
1）复式比率差动判据动作表达式为：其中 I dset为差电流门坎定值，Kr为复式比率系数（制动系数）。
复式比率差动判据相对于传统的比率制动判据，由于在制动量的计算中引入了差电流，使其在母线区外故障时有极强的制动特性，在母线区内故障时无制动，因此能更明确地区分区外故障和区内故障。
深圳南瑞BP-2B母线保护
24
GO TOP
硬件概述 电流/电压互感器插件 — BP310 /BP311
BP310：可输入3*4路交流电流量，经采样电阻输出采样电 压至保护单元插件。配置于第三层机箱，最大可容纳6个 同类插件。需注意的是，额定电流为5A时与额定电流为1A 时，插件中选用的电流互感器匝数比是不同的，应在订货 时预先申明。
默认联络开关 处于合位
装置响应外部 开入量的变化
保护元件：主要完成各间隔模拟量、开关量的采集，各保护功能的 逻辑判别并出口至TJ；
闭锁元件主要完成各电压量的采集，各段母线的闭锁逻辑并出口至 BJ；
管理元件的工作是实现人机交互、记录管理和后台通讯。各系统独 立工作，相互配合。
保护元件和闭锁元件的主机模件、光耦模件完全相同，可互换使用。
17
GO TOP
硬件概述 －保护装置出口接点回路
独立的电压闭锁元件，实现出口硬件电压闭锁
保护主机 TJ
闭锁主机 BJ
母联单元不 经电压闭锁
18
GO TOP
硬件概述-机箱背面图-1
19
GO TOP
硬件概述-机箱背面图-2
20
GO TOP
硬件概述-机箱背面图-3
21
GO TOP
硬件概述 保护单元插件 — BP330
正常状态 常亮 常亮 闪烁 常亮 常亮 闪烁 常亮 常亮
指示灯含义 保护元件使用的+5V、±15V电平正常 保护主机正常上电、开始运行保护软件 保护主机正与管理机进行通讯 闭锁元件使用的+5V、±15V电平正常 闭锁主机正常上电、开始运行保护软件 闭锁主机正与管理机进行通讯 管理机与液晶显示使用的+5V电平正常 操作回路使用的+24V电平正常
BP-2B调试大纲(双母线)
BP-2B微机母线保护装置调试大纲国家电力公司电力自动化研究院深圳南京自动化研究所深圳南瑞科技有限公司装置插件配置（基本配置+单元配置）基本配置单元配置注：板件编号参照说明书第25页，图5. 2 机箱背视图。
●定值及参数配置1.整定定值：在定值菜单中整定定值数据。
（也可通过通讯串口下装定值）典型的定值数据和保护控制字如附表。
2.设置保护控制字。
3.设置各单元的CT变比。
（可先将变比设为最大，基准变比为最大变比）。
4.运行方式设置。
为实验方便，将母联和分段的刀闸强制合。
L1，3，5，7，9。
奇数单元强制合Ⅰ母，Ⅱ母自适应；L2，4，6，8，10。
偶数单元强制合Ⅱ母，Ⅰ母自适应。
在主界面和保护间隔中检验显示是否正确。
5.将装置时钟调整至准确时间。
6.通讯速率设置为9600。
7.通讯地址设置。
（厂内调试时设置成001）。
8.自动打印设置设为手动方式9.在预设--相位基准中设置以01单元的相位为基准。
10.在预设--间隔设置中，将各单元的编号依此设为，10，11，12，13。
，然后，在主界面和保护间隔中检验显示是否正确。
●电源调试本装置的电源具有短路和空载保护功能。
即，当负荷电路出现短路或空载时，电源无输出。
在背板可通过测量表计测量各输出电压是否正确（电路板有相应的文字说明）。
插件BP360有两个电源模块，IND9是差动电源模块。
输出+5V，±15V。
若此模块出现问题，保护电源灯灭。
INU9是闭锁电源模块。
输出+5V，±15V。
若此模块出现问题，闭锁电源灯灭。
插件BP361有两个电源模块，IND10是出口电源模块。
输出+24V。
若此模块出现问题，告警信号灯和开入，开出继电器异常。
INU10是管理电源模块。
输出+5V。
若此模块出现问题，管理电源灯灭。
●交流量调试在预设--相位基准中设置以01单元的相位为基准。
在第1单元加三相电流，幅值为In（5A/1A），相角依此为0，240，120。
南京南瑞BP-2B型母线保护现场运行规程
1.BP-2B型110kV/220kV母线微机母线保护屏配置：1.1BP-2B型220kV微机母线保护具有母线分相差动保护（带复压闭锁出口功能）、母联开关失灵保护（含母联死区保护）、母线充电保护、断路器失灵保护。
1.2BP-2B型220kV微机母线保护屏上的“母线运行方式识别装置”安装母线刀闸强制执行拨轮开关，拨轮开关有3个位置。
1)向左拨至“强制接通”位置，强制该设备间隔母线侧隔离开关接至该母线上；2)向右拨至“强制断开”位置，强制该设备间隔母线侧隔离开关与该母线断开；3)中间位置运行方式自适应，直接反映外部输入的母线侧刀闸辅助接点状态。
1.3微机母线保护屏上按钮及切换手把说明1)RT---复归按钮2)QB---母差/失灵方式切换把手，有3个位置（如图所示）；正常运行时应切换至位置1，即220kV母线保护和断路器失灵保护均投入。
位置1：母差保护投入，失灵保护投入位置2：母差保护退出，失灵保护投入位置3：母差保护投入，失灵保护退出2.BP-2B型母线保护装置的正常运行状态2.1BP-2B型220kV微机母线保护装置正常运行时，保护电源、闭锁电源、管理电源、保护运行、闭锁运行、操作电源绿色信号指示灯应该常亮；保护通讯、闭锁通讯信号指示灯绿光闪烁。
2.2BP-2B型220kV微机母线保护装置正常运行时，液晶屏的背光熄灭。
2.3下列情况BP-2B型220kV微机母线保护装置液晶屏背光点亮：2.3.1当母线保护发生异常时，液晶屏背光点亮，直至装置异常消失。
2.3.2当母线所接隔离开关的运行方式改变；2.3.3保护装置系统自动复位；2.3.4按下保护装置上的任意键（除复位键）。
2.4BP-2B型微机母线保护装置正常运行时，母线接入元件的运行方式由刀闸位置辅助接点输入，拨轮位置开关必须拨至“中间位置”实现运行方式的自适应。
2.5BP-2B型微机母线保护装置面板指示灯说明3.BP-2B型母线及失灵保护屏上压板配置及其投入/退出操作规定：（以王校庄站为例）3.1BP-2B型母线及失灵保护屏上压板配置3.2BP-2B型220kV微机母线保护压板运行操作规定3.2.1在BP-2B型母线保护装置进行检验工作时，应退出母线保护屏上的所有压板。
BP-2B微机母线保护装置现场调试作业指导书(14).
目录1 概述 (1)2 应用范围 (1)3 引用标准 (1)4调试所用的仪器设备 (2)5试验条件 (2)6试验方法 (2)7 安全措施 (10)BP-2B微机母线保护装置现场调试作业指导书１概述BP-2B微机母线保护装置是深圳南京自动化研究所、深圳南瑞科技有限公司产品。
适用于500KV及以下电源等级，包括单母线、单母分段、双母线、双母分段以及一个半接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。
其保护可以实现母线差动保护、母联充电保护、母联国流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
本作业指导书规定了BP-2B 微机母线保护装置在新建及改扩建工程、生产运行设备全部检验及部分检验项目，规定了检验方法、检验过程及记录表格。
应用中一般应严格按本作业指导书执行；特殊情况下，可根据工程实际情况对检验项目作适当的调整。
２应用范围本作业指导书只适应于BP-2B微机母线保护装置的现场调试，不适应其他装置，也不能代替BP-2B微机母线保护装置出厂实验或动模试验。
新安装装置的检验应按本作业指导书的全部检验项目进行；定期全部检验，按标有★号及△号的项目进行；定期部分检验按标有△号的项目进行。
３引用标准a中华人民共和国原水利电力部颁发的《继电保护及电网安全自动装置检验条例》（87）水电电生字第108号。
b中华人民共和国电力工业部颁发的《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）。
c中华人民共和国行业标准DL408-91《电业安全工作规程》（发电厂和变电所电气部分）。
d中华人民共和国电力行业内部标准《火电工程调整试运质量检验及评定标准》（1996年版）。
e项目合同的合同附件《技术协议》。
f电力建设施工及验收规范。
g BP-2B微机母线保护装置生产厂家的技术说明书及图纸，技术要求。
h设计院的施工图。
４调试所用的仪器设备试验仪器一般应用三相式微机保护试验仪，试验仪器应每年进行一次精度检验，精确度应满足0.5级的部颁要求。
BP-2B母差保护介绍
实用精品课件PPT
13
BP-2B
液晶左侧的两列红色指示灯，分别受保护主机和闭锁主 机控制。最左边这一列位差动保护、失灵保护的分段动 作信号；右边这一列位差动保护、失灵保护的复合电压 闭锁开放信号。因每屏只接两段母线，故“差动动作3”、 “差动开放3”、“失灵动作3”、“失灵开放3”灯永远都 不应亮。这些灯都不自保。
TV断 线
可能原因
流变的变比设置错误 流变的极性接反 接入母差装置的流变断线 其他持续使差电流大于TA断线门坎定值的情况 电压相序接错 压变断线 压变、母线停役 保护元件电压回路异常
互联
母线处于经刀闸互联状态
保护控制字中，强制母线互联设为“投” 母联TA断线
刀闸辅助接点与一次系统不对应
开入异 常
失灵接点误起动
能明确地区分区外故障和区内故障。 “分相突变量复式比率差动”： △Id> △ Idest △ Id>Kr*（ △ Ir- △ Id） Id>Idest Id>0.5*（Ir-Id） 该依据仅在和电流突变启动后的第一个周波投入，并受使用低制动系
数的复式比率差动判据比锁。
实用精品课件PPT
3
BP-2B
联络开关常开与常闭接点不对应 误投“ Nhomakorabea线分列运行”压板
导致后果 闭锁差动保护
处理方法
1)查看各间隔电流幅值、相位关系 2)确认变比设置正确 3)确认电流回路接线正确 4)如仍无法排除，则退出装置，尽快安排检修
保护元件中该段母线失去电压 闭锁
1)查看各段母线电压幅值、相位 2)确认电压回路接线正确 3)确认电压空开处于合位 4)如无法处理，安排检修
●操
作电源
○ 对比
度
BP-2B各种主接线逻辑说明
BP-2B 微机母线保护装置―――――各种主接线接线及逻辑说明本文是在《BP-2B 微机母线保护装置技术说明书 V1.02》基础上,补充说明BP-2B 各种不同主接线的一些特殊逻辑。
原理性说明可参见说明书。
一．双母线专用母联接线1. 差回路：大差回路是除母联开关以外的母线上所有其余支路电流所构成的差动回路；某段母线小差回路是与该母线相连接的各支路电流构成的差动回路，其中包括了与该段母线相关联的母联开关。
a) 根据母联开关接点（常开、常闭接点）判断母联状态。
当母线分列运行，母联电流退出小差回路。
分列运行也可投“分列运行”压板强制。
b) 分列运行时， BP2B 装置主接线屏幕上母联开关显示白空框，并自动将大差比率制动系数将为比率制动系数低值（比率制动系数低值可整定）。
c) 母联仅需接入一回CT ，极性参见上图。
d) 差回路计算时，允许母线上各主TA 变比不同，装置自动选取最大变比为基准变比，并自动进行变比折算。
i.母线各主TA 不同变比时，需将各种变比的可能预先告知，装置在预设项中固定各种TA 变比。
现场调试时，根据各单元的实际TA 变比整定即可。
一般只整定一次侧额定电流，二次额定电流已设置固化。
例如：有1200/5、800/5、600/5等变比，间隔单元预设TA 变比时，按上下键选择1200、800、600一次额定电流值，“/5”显示固定。
ii.若二次额定电流有1A 和5A 混用，需预先告知，装置固定1A 或5A 单元间隔，现场整定时，需检查核对保护装置中各单元TA 变比二次额定电流固定参数与外接单元位置是否相对应。
例如：L1-L4间隔为1A 制额定电流，其余间隔为5A 制额定电流，间隔单元预设TA 变比时，L1-L4间IIPI L1隔的二次额定电流值固定显示“/1”，其余间隔固定显示“/5”。
iii.装置电流回路TA变比设置检查实例：（TA变比设置对差流折算非常重要，现场需对各单元的TA变比一一检查）当主TA变比不同时，整定各单元的TA变比与实际主TA变比一致。
BP-2B微机母线保护装置 ppt课件
近期母差保护主要运行业绩
河北，500 kV，3/2主接线，BP-2B差动保护正确动作 2004年7月9日15时，河北保南变500kV在Ⅰ母增投一条线路过程中，母差Ⅰ柜报出Ⅰ 母差动动作，与此同时母差出口将开关跳开，经查发现在合开关时，开关内部有接 地，母差正确动作将故障切除。 2004年7月11日14时, 河北保南变500KV在投运Ⅱ母过程中，母差Ⅱ柜报出Ⅱ母差动 动作，母差出口将开关跳开，经查发现在投运中，母线侧刀闸有接地，母差正确动 作将故障切除。 广东，220kV，双母线双分段，BP-2B差动保护正确动作 2004年7月26日8时10分53秒，广东莞城500kV站220kV母线由于GIS原因造成Ⅵ母B相 发生故障，差动保护为双配置，两面母线差动屏同时动作，将故障快速切除，该站 为枢纽站，一次故障电流达32kA。 江苏，220kV，双母线双分段，BP-2B失灵保护正确动作 2004年7月30日13时35分28秒，江苏镇江上党变220kV站，由于雷击，造成线路故障， 恰恰该线路开关失灵，造成该线路所在母线（Ⅲ母）失灵动作，将故障切除。 新疆，220kV，双母线单分段，BP-2B差动保护正确动作 2004年3月7日21时7分26秒，新疆红雁池电厂220kV母线Ⅲ母C相故障，母线差动保护 将Ⅲ母切除（故障原因不详），一次故障电流6.2kA。
弱电在机箱前面布置。
插件按母线上的元件设计，配置灵活，易于扩展。 插件互换性强，各主要插件可完全互换，调试及维护方便。
各电源模块完全独立。
独立的电压闭锁元件。
14
GO TOP
特点介绍
辅助功能
液晶屏幕大，320×240点阵，显示内容 丰富，可以显示菜单窗口，事件记录，主 接线图，录波波形，自检信息等内容。 提供两个通讯口，103规约。 提供GPS校时接口。
220KVBP-2B母线保护运行规程剖析课件
220kV BP-2B微机母线保护装置现场运行规程220kV BP-2B微机母线保护装置1、装置原理与构成1.1母线差动保护装置采用分相瞬时性复式比率差动继电器，配合TA饱和检测及复合电压闭锁构成母线差动保护。
母线差动保护是母线及其附属设备的主保护，反应各种短路形式，能够选择故障母线，无延时动作。
1.2母联失灵和死区保护1.2.1母线并列运行，母差保护或母联充电保护动作跳母联开关。
若开关拒动，则母联失灵保护动作切除相关母线各元件。
1.2.2双母线并列运行，在母联开关与母联TA间发生的故障称死区故障。
此时母联死区保护动作跳母线上所有元件。
1.2.3以上保护只有在母联开关作为联络开关时才启动。
1.3母联充电保护一条运行母线向另一条停电母线充电时投入母联充电保护。
若停电母线有故障，充电保护动作跳母联开关。
充电保护包括二段相过流和零序过流。
1.4母联过流保护母联过流保护可作为母线解列保护，也可以作为线路（变压器）的临时应急保护。
1.5电流回路断线闭锁元件1.5.1双母线并列运行母联电流回路断线，差流大于TA断线定值，转入母线互联方式，发“互联”信号，此时母差保护失去对故障母线的选择性。
母联电流回路正常后，自动恢复正常运行。
1.5.2除母联外其它元件中电流回路断线，差流大于TA断线定值，发“TA断线”信号，同时闭锁母差保护。
电流回路正常后0.9秒自动恢复正常。
1.6电压回路断线告警元件任一段运行母线失去电压，发“TV断线”信号，开放该段复合电压闭锁。
1.7断路器失灵保护当母线所连开关拒动，由该线路或元件的失灵起动装置向本装置提供失灵启动信号。
本装置收到信号后，起动该断路器所连接的母线段断路器失灵保护。
保护经失灵复合电压闭锁第一时限跳母联开关，第二时限跳该母线上所连的所有开关。
2、正常运行工况下装置的基本情况2.1面板说明装置具有大屏幕液晶，屏幕主界面分上、下两窗口，上窗口显示主接线图，下窗口循环显示装置状态信息。
BP-2B调试大纲(3-2接线)
BP-2B微机母线保护装置3/2接线调试大纲国家电力公司电力自动化研究院深圳南京自动化研究所深圳南瑞科技有限公司●装置插件配置基本配置●跳线配置1.主机板（BP320）SW1：跳RSTSW2：跳976。
2.管理机（BP321）SW3：跳RST。
SW2：跳232。
SW1：无需跳线。
3.单元板（BP330）SW1：根据单元板号，按16进制编码跳线A0，A1，A2，A3（1：跳线；0：不跳）。
1：跳；0：不跳。
注：板件编号参照说明书第25页，图5. 2 机箱背视图。
原3-2接线装置(无闭锁主机):信号板（BP333）跳线全部跳C●定值及参数配置1.整定定值：在定值菜单中整定定值数据。
（也可通过通讯串口下装定值）典型的定值数据和保护控制字如附表。
2.设置保护控制字。
3.设置各单元的CT变比。
（可先将变比设为最大，基准变比为最大变比）。
4.将装置时钟调整至准确时间。
5.通讯速率设置为9600。
6.通讯地址设置。
（厂内调试时设置成001）。
7.自动打印设置设为手动方式8.在预设--相位基准中设置以01单元的相位为基准。
9.在预设--间隔设置中，将各单元的编号依此设为，10，11，12，13。
，然后，在主界面和保护间隔中检验显示是否正确。
●电源调试1．本装置的电源具有短路和空载保护功能。
即，当负荷电路出现短路或空载时，电源无输出。
在背板可通过测量表计测量各输出电压是否正确（电路板有相应的文字说明）。
2．插件BP360有一个电源模块，IND9是差动电源模块。
输出+5V，±15V。
若此模块出现问题，保护电源灯灭。
3．插件BP361有两个电源模块，IND10是出口电源模块。
输出+24V。
若此模块出现问题，告警信号灯和开入，开出继电器异常。
INU10是管理电源模块。
输出+5V。
若此模块出现问题，管理电源灯灭。
●交流量调试1．在预设--相位基准中设置以01单元的A相位为基准。
2．在第1单元加三相电流，幅值为In（1A），相角依此为0，240，120。
