6章 放大电路中的反馈题解
第6章 放大电路中的反馈(4)
6 - 4 - 14
一、电压串联负反馈
uu F f U R1 Uo R1 R 2
模拟电子技术基础
第二十一次课
河北科技大学信息学院
基础电子教研室
6-4-1
一般经验反馈组态的判断
从输出端看
反馈网络直接从输出端引回（电压信号）， 则为电压反馈； 反馈网络未直接从输出端引回（电流信 号），则为电流反馈。 反馈信号与输入信号接在同一节点， 则为并联反馈； 反馈信号与输入信号不接在同一节点， 则为串联反馈。
Uo 1 RL' Rf ( Rc 2 // RL ) Ausf (1 ) Us Fii Rs Re 2 Rs
6 - 4 - 27
总结：
了解深度负反馈放大电路放大倍数的计算；
（掌握简单电路的分析）
作业
P318~319 习题 6-8（g） 6-9（e、f）
6 - 4 - 28
6.5 负反馈对放大电路性能的影响
四、电流并联负反馈
f I R2 Fii o I R1 R 2
usf A o I oRL U fRs Us I 1 RL R1 RL (1 ) Fii Rs R 2 Rs
注意：并联负反馈，信号源Rs 内阻必不可少。 没有内阻，电源为恒压源，反馈将不起作用。因为 并联负反馈适用电源为恒流源，内阻越大反馈作用 越明显。
电流负反馈 uo = io RL'
说明：输入、输出信号相位相同时，
F、Af 、 Auf 均为正；反之为负。
童诗白《模拟电子技术基础》(第4版)名校考研真题(放大电路中的反馈)
第6章放大电路中的反馈一、选择题在输入量不变的情况下，若引入反馈后（），则说明引入的反馈是负反馈。
[北京科技大学2011研]A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小【答案】D【解析】根据反馈的效果可以区分反馈的极性，使放大电路净输入量减小的反馈称为负反馈，反之为正反馈。
二、判断题1．放大电路引入深度负反馈，则Xi≈Xf。
（）[北京科技大学2011研]【答案】√【解析】深度负反馈的实质是在近似分析中忽略净输入量，所以Xi≈Xf。
2．为了提高输入电阻，降低输出电阻，应当引入串联电流负反馈。
（）[北京科技大学2011研]【答案】×【解析】为了提高输入电阻，可以采用串联负反馈，为了降低输出电阻，可以采用电压负反馈，因此采用串联电压负反馈。
三、计算分析题1．图6-1（a）、（b）所示为两个反馈电路。
试指出在这两个电路中，分别由哪些元器件组成了放大通路?哪些元器件组成了反馈通路?分别是何种反馈?设放大器是理想的运放，试写出电路的电压放大倍数的表达式。
[中山大学2003研]（a）（b）图6-1解：（1）在图6-1（a）中，运放A l为放大电路，运放A2及R2为反馈通路。
由于当输出电压为零时A2的同向输入端大小为零，反馈为零，所以是电压反馈。
反馈端与输入端由同一端相连，故为并联反馈，此电路为电压并联负反馈。
因为放大器都为理想的运放，所以有虚断和虚短。
则有由上面的式子可以得到电压的放大倍数为（2）在图6-1（b）中，运放A l为放大电路。
运放A2、电阻R2和电阻R3组成反馈通路。
当输出为零时，反馈电压也为零，是电压反馈，反馈端与输入端从不同段影响输入，为串联反馈，此电路为电压串联负反馈。
因为放大器都为理想的运放，所以有虚断和虚短。
则有由上式可得，电压的放大倍数为2．一电流并联负反馈电路的交流通路如图6-2所示。
设R cl＝5kΩ，R c2＝5kΩ，R E2＝1kΩ，R f＝15kΩ，R s＝5kΩ，βl＝β2＝50，r bel＝r BE2＝1kΩ，r CE＝100kΩ，试求放大器的电压增益、输入电阻和输出电阻。
放大电路中的反馈
Rc2 －
图6-4 直流反馈和交流反馈
第6章放大电路中的反馈 3. 电压反馈和电流反馈 根据反馈信号在放大电路输出端不同的采样方式，可分为电 压反馈和电流反馈。若反馈信号取自输出电压，或者说与输出
电压成正比，则称为电压反馈；若反馈信号取自输出电流，或
者说与输出电流成正比，则称为电流反馈。 判断是电压反馈还是电流反馈，可采用负载短路法。假设 将放大电路的负载 RL 短路，此时输出电压为零，若反馈信号也 为零，则说明反馈信号与输出电压成正比，因而属于电压反馈；
信号相并联，故所引入的反馈是并联反馈。
第6章放大电路中的反馈 例如图6-5（a），假设将输入回路反馈节点a接地，输入信 号ui无法进入放大电路，而只是加在电阻R1上，故所引入的反馈
为并联反馈；在图 6-5（b）中，如果将反馈节点a接地，输入信
号ui仍然能够加到放大电路中，即加在集成运放的同相输入端， 由图可见输入电压ui与反馈电压uf进行电压比较，其差值为集成 运放的差模输入电压，故所引入的反馈为串联反馈。 通过上面的分析可以发现，若是串联反馈，反馈信号以电压 的形式存在；若是并联反馈，反馈信号以电流的形式存在。
第6章放大电路中的反馈 通常采用瞬时极性法判别放大电路中引入的是正反馈还是 负反馈。先假定输入信号为某一瞬时极性，然后根据中频段各 级电路输入、输出电压相位关系（其中对于分立元件，共射电 路反相、共集和共基电路同相；对于集成运放，uo与up同相，uo 与un反相），逐级推出其它相关各点的瞬时极性，最后判断反馈 到输入端的信号是增强了还是减弱了净输入信号。为了便于说 明问题，在电路中用符号和分别表示瞬时极性的正和负，以表 示该点电位上升或下降。
第6章放大电路中的反馈
第6章 放大电路中的反馈
放大电路中的反馈参考答案
放大电路中的反馈参考答案Prepared on 21 November 20212016第六章放大电路中的反馈答案科目:模拟电子技术题型:填空题章节:第六章放大电路中的反馈难度:全部-----------------------------------------------------------------------1.要想实现稳定静态电流I C，在放大电路中应引入直流负反馈。
2.要稳定输出电流，放大电路中应引入电流负反馈。
3.要提高带负载能力，放大电路中应引入电压负反馈。
4.减小放大电路向信号源索取的电流应引入串联负反馈。
5.负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u=1000。
6.负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。
7.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u=2000。
8.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u=0.095。
9.在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。
10.在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。
11.放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。
12.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为20dB。
13.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为0.009。
14.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。
负反馈放大电路例题解析

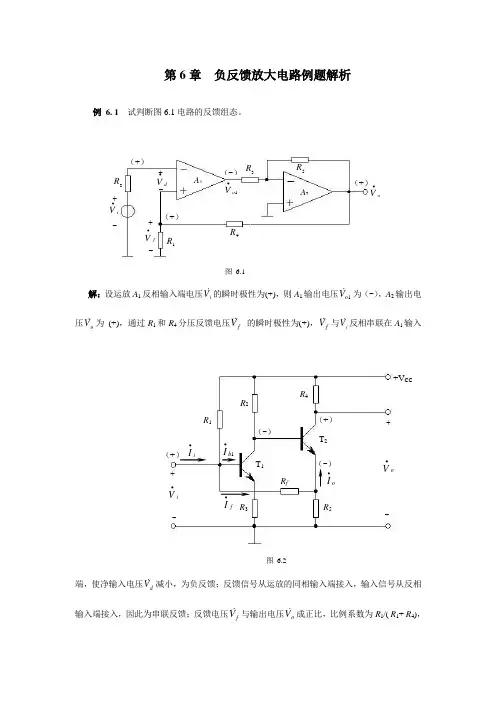

第6章 负反馈放大电路例题解析例 6. 1 试判断图6.1电路的反馈组态。
解：设运放A 1反相输入端电压i V 的瞬时极性为(+)，则A 1输出电压1o V 为（-），A 2输出电压o V 为 (+)，通过R 1和R 4分压反馈电压f V 的瞬时极性为(+)，fV 与i V 反相串联在A 1输入端，使净输入电压dV 减小，为负反馈；反馈信号从运放的同相输入端接入，输入信号从反相输入端接入，因此为串联反馈；反馈电压fV 与输出电压o V 成正比，比例系数为R 1/( R 1+ R 4)，A 1A 2+ - i V • 1o V •1R 3R 4R 5R 2R oV •（+）（-）（+） （+）+ -f V • + - d V • 图 6.1R 1R 2R 3R 4R fR 5+V CCT 1T 2oV •iV •+--+iI •f I •1b I •（+） （-）（+）（-）oI •图 6.2若 o V 为零，则fV 也为零，因此为电压反馈；综上所述该电路为电压串联负反馈电路。
例 6.2. 双管直接耦合电路如图6.2.所示，试判断该电路的反馈组态。
解：在图6.2电路中，反馈电阻R f 从输出级的射极将部分输出信号反馈到输入级的基极，因反馈信号和输入信号都从T 1的基极接入，所以为并联反馈。
设输入信号在T 1基极的瞬时极性为（+），则放大后T 1集电极为（-），T 2集电极为（+），T 2发射极为（-），因此通过R f 反馈到T 1基极的反馈信号瞬时极性为（-），与输入信号的极性相反，所以为负反馈。
又因为并联反馈电路的输入电阻很小，T 1基极可视为“虚地”，则反馈电流：若将输出端短路，使输出电压o V ＝0, 但o I ≠0 ，fI ≠0，因此为电流反馈。
由此可见，图6.2电路为电流并联负反馈电路。
例6．3 分析图6.3中的四个放大电路中的反馈电路,并判断：(1)每个电路存在几个反馈?(2)反馈的极性是正反馈，还是负反馈?(3)各个反馈电路在输出端的连接方式是电压反馈还是电流反馈? (4)各个反馈电路在输入端的连接方式是串联反馈还是并联反馈?解 反馈由本级的输出信号产生的，称为局部反馈；输出信号跨越一个以上的放大级向输入端传送的称为环路反馈。
6章-模电习题解-放大电路中的反馈题解
第六章 放大电路中的反馈自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（ ）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
（ ）…解：（1）× （2）√ （3）× （4）√二、（四版一）已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；【（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D三、（四版二）判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或fs u A 。
设图中所有电容对交流信号均可视为短路。
,图解：图（a ）所示电路中引入了电流串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L 31321f 32131 R R R R R R A R R R R R F u ⋅++≈++= 式中R L 为电流表的等效电阻。
图（b ）所示电路中引入了电压并联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。
第六章放大电路中的反馈
6-22
电压负反馈的输出电阻
由以上分析可以看 出，负反馈能改善 和影响放大电路多 方面的性能，改善 与影响的程度均与 反馈深度 (1 Ao F ) 有 关。
图6-23
电流负反馈的输出电阻
22
6.5 正确引入负反馈的原则 负反馈能改善放大电路和的多方面性能。为了提高放 大电路某方面的性能，可按以下原则进行。 1.欲稳定直流量(如静态工作点)，应引入直流负反馈。
.
Ui Ui U f
'
.
.
.
知，希望 U 恒定，即 RS 0 ，则 U f 的变化全部体现在 i
.
.
U i ' 上，其反馈效果显著，否则反馈作用无从体现。因此，对于串联负反
馈，信号源近似为恒压源处理。
二、电流串联负反馈
.
图6-9为电流串联负反馈组态的方块图。其中 Aiu 的含义为输出的电流 I o . （假设方向由上而下流经 RL ）与静输入电压 U i' 的比值。 12
4
(a)负反馈 图6-3 正、负反馈
(b)正反馈
5
6.2
反馈放大电路的方块图及闭环放大倍数的 一般表达
一、定义：
图6-5 负反馈放大电路的方块图表示法
6
X 图中， 表示一般信号量，可能是电压，也可能是电流。 表示输入量， 表示输出量， 表示净输入量， 表 Xf Xo Xi X i' 示反馈量。 表示基本放大电路的传输系数，称开环增益，即不 A 考虑反馈作用时的增益， 定义为输出量 与净输入量 X i' Xo A 的比值。 定义为输出量 与总输入量 的比值。 表示反馈 Xi Xo F Af 网络的传输系数，称反馈系数，它定义为反馈量 与 Xf 反馈网络的输入量 的比值。
第6章放大电路中的反馈反馈概念与
+ -
A
u
N
R1
+
R2
+
uo
+ up u
D
+
A
u
N
R1
- R2
-
uo +
uI
iF
iI + iN
R1 uN
- A R2 +
-
uo
-
+
（a） 净输入减小
uD=uP-uN
负反馈
（b） 净输入增大
uD=uP-uN
正反馈
（c） 净输入减小
iN=iI-iF 负反馈
判断Rf是否有反馈，若是，判断反馈
的极性（图6.4.1）。
6.2 负反馈放大电路的组态
负反馈放大电路的作用：——稳定输出
uI
+
u
+A
uo
D-
RL
RL变化
uo
uN
uD=uI-uf
uo
6.2.1 负反馈放大电路分析要点
负反馈放大电路概述：
1.交流负反馈提高放大电路输入/输出稳定比例关系。 (抑制外界因素干扰)
2.反馈是对输出的取样。 3.负反馈本质是输入与反馈量相减，通过调整净输入 来调整输出。 负反馈的分类方法： 输出看：反馈量取自输出电压还是电流 输入看：电压叠加（串联）还是电流叠加（并联）
uI +
-
R1
u F
uD -+A1
+
-
- R2
uo1
R3
-+A2
+
uo
C R4
R4在两级中引入直流/交流负反馈 R3在后级引入交流/直流负反馈（局部反馈）
18第6章 放大电路中的反馈--负反馈对放大电路性能影响
主讲 ：赵建辉 第六章 放大电路中的反馈 (3.负反馈对放大电路性能影响 负反馈对放大电路性能影响) (3.负反馈对放大电路性能影响)
北京航空航天大学仪器科学与光电工程学院
第6章 放大电路中的反馈
6.1 6.2 6.3 6.4 6.5 6.6 6.7
反馈的基本概念及判断方法 负反馈放大电路的四种组态 负反馈放大电路方块图与表达式 深度负反馈放大电路放大倍数分析 负反馈对放大电路性能的影响 本节课内容 负反馈放大电路的稳定性 放大电路中其它形式的反馈
R i ≠ r id R o ≠ ro
如何理解？ 如何理解？
U
o
=
R
f
// R L
f
ro + R
// R L
us
U
相等？ 相等？
o
=
R f RL r o // R f + R L r o + R
us
f
以电压串联反馈为例
R of
U& o = I& o
Xi = 0 RL = ∞
如何计算？ 如何计算？ 反馈网络无负载效应（理想） 反馈网络无负载效应（理想）时： 如有源跟随， =0） （如有源跟随，Rif= ∞ ，Rof=0）
定量关系
如何理解改善？？(相对输入输出类型) 如何理解改善？？(相对输入输出类型) 改善？？ 输入输出类型
6.5.3 展宽频带
高频放大倍数：& 高频放大倍数：AH =
& Am 1+ j f fH
放大倍数减小，频带展宽(普遍性) 放大倍数减小，频带展宽(普遍性) 带入： 带入：
引入反馈后的 & AHf 高频放大倍数： 高频放大倍数：
模拟电子技术课程习题第六章放大电路中的反馈
第六章放大电路中的反馈要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性负反馈放大电路产生自激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。
2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。
3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。
在讨论反馈对放大电路输入电阻Ri的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的：a.负反馈增大Ri ，正反馈减小Ri；b.串联反馈增大Ri ，并联反馈减小Ri；c.并联负反馈增大Ri ，并联正反馈减小Ri；d.串联反馈增大Ri ，串联正反馈减小Ri；选择正确的答案填空。
第6章 反馈及负反馈放大电路 习题解答
第6章 反馈及负反馈放大电路6.1 本章教学基本要求反馈放大电路是电子技术课程中的重要内容，本章主要介绍了反馈的判断方法, 负反馈对放大电路性能的影响，如何正确的引入反馈, 深度负反馈放大电路的分析计算，负反馈放大电路中的自激振荡及其消除方法等。
本章的教学基本要求见表6.1。
表6.1 第6章教学内容与要求学完本章后应在深刻理解反馈基本概念的基础上，会判断电路中是否引入了反馈、反馈的极性和类型；理解负反馈放大电路放大倍数在四种组态下的物理意义，能够估算深度负反馈条件下的电压放大倍数；在理解负反馈对放大电路性能影响的基础上，根据实际需要会引入合适的反馈；理解负反馈放大电路中产生自激振荡的原因和条件，并了解消除自激振荡的措施。
6.2 本章主要知识点1. 反馈的概念放大电路中的反馈，是将放大电路的输出量(电压或电流)的全部或者一部分，通过一定的网路送回输入回路或输入端，与输入量(电压或电流)进行比较，并影响放大电路输入量的措施称为反馈。
2. 反馈的类型及其判别方法观察电路的输出与输入之间是否存在反馈网络，从而判断电路中是否存在反馈。
若反馈网络存在于放大电路的直流通路中，则反馈为直流反馈；若反馈网络存在于放大电路的交流通路中，则反馈为交流反馈。
用瞬时极性法判断反馈是正反馈还是负反馈：若反馈回来的信号x f 起到削弱原输入信号x i的作用，使净输入信号x id 减小，即f i id x x x -=，则反馈极性为负；若反馈回来的信号加强了原输入信号x i 的作用，使净输入信号增加，即f i id x x x +=，则反馈极性为正。
根据放大电路输出端采样的情况和输入端反馈量与输入量的接法，负反馈可分为四种类型：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。
四种反馈类型的判断：根据反馈信号与输出电压或输出电流的依赖关系来判断是电压反馈还是电流反馈。
若反馈信号与电路的输出电压成正比，则为电压反馈；若反馈信号与电路的输出电流成正比，则为电流反馈。
第6章 放大电路中的反馈复习题
第6章放大电路中的反馈一、判断题（正确打“√”，错误打“×”，每题1分）1．若放大电路的放大倍数为负值，则引入的反馈一定是负反馈。
（）2．若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（）3．只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）4．既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）5．为了稳定放大器的静态工作点，应引入交流负反馈。
（）6．为了稳定放大器的放大倍数，应引入直流负反馈。
（）7. 为了抑制放大器的温漂，应引入交流负反馈。
（）8. 为了改变放大器的输入电阻和输出电阻，应引入交流负反馈。
（）9. 为了展宽放大器的频带，应引入直流负反馈。
（）一、判断题答案：（每题1分）1．×；2．×；3．×；4．×；5．×；6．×；7．×；8．√；9．×；二、填空题（每题1分），同时增大放大器1．放大电路交流负反馈有四种基本组态，欲稳定放大器的输出电压U的输入电阻R，应当引入负反馈。
i，同时增大放大器2．放大电路交流负反馈有四种基本组态，欲稳定放大器的输出电流I，应当引入负反馈。
的输入电阻Ri3．欲稳定放大器的直流工作点，应当引入负反馈。
4．欲稳定放大器的放大倍数，应当引入负反馈。
5. 放大电路交流负反馈有四种基本组态，欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入负反馈。
6. 欲减小放大器的非线性失真，应在放大电路中引入负反馈。
二、填空题答案：（每题1分）1．电压串联2．电流串联3．直流4．交流5．电流并联6．交流三、单项选择题（将答案及题号一起填入空格中，每题1分）1．为了稳定输出电压，并减小输入电阻，应在放大电路中引入负反馈。
A、电流串联B、电压并联C、电流并联D、电压串联2．为了稳定放大电路的输出电压，又减小电路从信号源索取的电流，应引入负反馈为负反馈。
A、电流串联B、电压并联C、电流并联D、电压串联3．为了稳定放大器的输出电流，又能从信号源获得更大的电流，应引入负反馈为负反馈。
模电作业第6章反馈分析题目
《模拟电子技术》作业第6章反馈分析1（11） 对图所示两电路：（1）说明各电路所引入负反馈的组态（电压串联，电压并联，电流串联，电流并联）（2）求出各电路在深度负反馈条件的电压放大倍数A UF ＝u o /u i 的表达式。
2（12） 两图均为深度负反馈放大电路，试说明其反馈的类型（电压串联，电压并联，电流串联，电流并联），并求其闭环电压放大倍数的表达式。
(设C 的容量足够大)。
3 （13）指出电路中（1） 分别引入了何种类型的负反馈（电压串联，电压并联，电流串联，电流并联）? （2） 引入的负反馈各自稳定的是输出电压还是输出电流？（3） 并写出深度负反馈条件下图(a)电路的互阻增益A RF=u o/I i 和图(b)电路的互导增益A GF=I L /u I 的表达式。
4（14） 运算放大器组成的反馈放大电路如图所示。
(1)要引入电压串联负反馈, 则a 端应与C 1点还是C 2点联接? 此时的A uf ≈? （4分） (2)引入电压串联负反馈后,输入电阻和输出电阻将有何变化（增大或减小）? （4分）+ _＋uo －5（15） 电路中，N 1，N 2均为理想运放，指出每个电路中负反馈的组态(电压串联，电流串联，电压并联，电流并联)；并写出每个电路电压放大倍数A UF =I O u u的表达式。
6（16） 放大电路如图。
(1)若需构成电压串联负反馈电路b 点应接m 还是n? 求出其在深度负反馈条件下的电压放大倍数A uf 的表达式；(2)若要求带负载能力强, 且从信号源索取的电流小, 这种反馈类型是否合适?7（17） 指出所示两电路的负反馈组态, 并写出各电路在深度负反馈条件下的电压放大倍数Auf =u o /u i 的表达式,说明各电路加负反馈后对输入电阻的影响（增大或减小）。
8（18） 分析两电路中, 存在何种组态的负反馈(电压串联,电压并联，电流串联,电流并联)；并求其深度负反馈条件下电压放大倍数的表达式，说明加负反馈后各自对电路的输入电阻的影响（增大或减小）。
习题06章放大电路中的反馈
RL
Uo
Us
Rc1
Rc2 C 2
+VCC
C1
Rs 1kΩ RF2 47kΩ C Re1 RF130kΩ Re2 C RL
Uo
Us
解：①Re1和Re2分别为第一级和第二级的交直流电流串联负反馈； RF1为交直流电压串联负反馈，RF2为交流电流并联负反馈 ③RF1：电压串联负反馈，增大输入电阻，减小输出电阻； RF2：直流负反馈，稳定静态工作点。
26 26 300 8100 8.1k ② rbe rbb I BQ 0.0033
0.5RL // Rc RL 10 47 8.25k 10 47
30 8.25 Ad 13.7 R rbe 10 8.1
RL
习题5-10
解：①恒流源式差分放大电路，VT3、VT4组成比例电流源， 其基准电流为： VCC VEE U BEQ 15 15 0.6 I REF I Rc 4 1.06mA Rc 4 Re 4 27 0.75
I CQ 3
Re 4 Re 4 0.75 IC 4 I REF 1.06 0.106mA Re3 Re3 7.5
若不接C3 ，则输入电阻因 Ui
受基极偏置电阻的影响，其值 只能接近于Rb+(R1//R2)。
U o
现由C3引回一个电压并联正反馈，由于射极输出器的电压 放大倍数接近于1，即VT的发射极和基极的交流电位近似相等， 则电阻Rb两端的交流压降很小，故流过Rb的交流电流也很小， 因而大大提高了电路的输入电阻。这种将输出电压通过电容引 回到输入回路以提高输入电阻的措施为“自举”
上述电路中，直流负反馈能稳定静态工作点（b，c，e）。
模拟电子技术课程习题集第六章放大电路中的反馈
模拟电⼦技术课程习题集第六章放⼤电路中的反馈第六章放⼤电路中的反馈6.1 要得到⼀个由电流控制的电流源应选⽤[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.2 要得到⼀个由电压控制的电流源应选⽤[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.3 在交流负反馈的四种组态中，要求互导增益A iuf= I O/U i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.4 在交流负反馈的四种组态中，要求互阻增益A uif=U O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.5 在交流负反馈的四种组态中，要求电流增益A iif=I O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.6 放⼤电路引⼊交流负反馈后将[ ]A.提⾼输⼊电阻B.减⼩输出电阻C.提⾼放⼤倍数D.提⾼放⼤倍数的稳定性6.7 负反馈放⼤电路产⽣⾃激振荡的条件是[ ]A.AF=1B.AF=-1C.|AF|=1D. AF=06.8 放⼤电路引⼊直流负反馈后将[ ]A.改变输⼊、输出电阻B.展宽频带C.减⼩放⼤倍数D.稳定静态⼯作点6.9 电路接成正反馈时，产⽣正弦波振荡的条件是[ ]A. AF=1B. AF=-1C. |AF|=1D. AF=06.10 在深度负反馈放⼤电路中，若开环放⼤倍数A增加⼀倍，则闭环增益A f将A. 基本不变B. 增加⼀倍[ ]C. 减⼩⼀倍D. 不能确定6.11 在深度负反馈放⼤电路中，若反馈系数F增加⼀倍，闭环增益A f将[ ]A. 基本不变B.增加⼀倍C. 减⼩⼀倍D. 不能确定6.12 分析下列各题，在三种可能的答案(a.尽可能⼩，b.尽可能⼤，c.与输⼊电阻接近)中选择正确者填空：1、对于串联负反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。
模拟电子技术课程习题 第六章 放大电路中的反馈
第六章放大电路中的反馈6.1 要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.2 要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.3 在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.4 在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.5 在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.6 放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性6.7 负反馈放大电路产生自激振荡的条件是[ ]A.AF=1B.AF=-1C.|AF|=1D. AF=06.8 放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点6.9 电路接成正反馈时，产生正弦波振荡的条件是[ ]A. AF=1B. AF=-1C. |AF|=1D. AF=06.10 在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定6.11 在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定6.12 分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。
2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。
模拟电子技术简明教程第三版第六章放大电路中的反馈
Io Aii I i
反馈系数： Fii I f R3 Io R3 RF
21
第二节
负反馈的四种组态和反馈的一般表达式
四种反馈类型的比较
输出信号 反馈信号 电压 串联式 电压 并联式 电流 串联式 电流 并联式 放大倍数 反馈系数
o U
f U
Auu
Uo U i
Uf Fuu Uo
负反馈的四种组态和反馈的一般表达式
Rb + C1
Rc1
Re2
Rc3
+VCC C2
U be U i U f
电流串联负反馈
Re3 If Io RF Re3 Re1
-
+
Ui
-
U be + U f Re1 减 小
+
VT1 +
VT2 +
Io If
VT3 +
+
Rc2
RF
Uo
-
Re3
断开VT1发射极 不计IE对Uf的贡献
反馈回路F
X X 放大： Ao o' 反馈： F f X X i o 'X X 叠加： X i i f
5
第一节
反馈的基本概念
二、反馈的分类
1. 正反馈和负反馈
正反馈：使放大电路净输入量增大的反馈。 负反馈：使放大电路净输入量减小的反馈。 判断方法：瞬时极性法。
二、减小非线性失真和抑制干扰
A
无反馈 大 小
小
大 大
A
大
小
小
F
引入负反馈
负反馈减小了波形失真 同样道理，负反馈可抑制放大电路内部噪声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章 放大电路中的反馈自测题一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（ ）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
（ ）解：（1）× （2）√ （3）× （4）√二、已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈 选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或fs u A 。
设图中所有电容对交流信号均可视为短路。
图T6.3解：图（a ）所示电路中引入了电流串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L 31321f 32131 R R R R R R A R R R R R F u ⋅++≈++= 式中R L 为电流表的等效电阻。
图（b ）所示电路中引入了电压并联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 1 1f≈=u A F 图（d ）所示电路中引入了正反馈。
四、电路如图T6.4所示。
（1）合理连线，接入信号源和反馈，使电路的输入电阻增大，输出电阻减小；（2）若20i o ==U U A u ，则R F 应取多少千欧？图T6.4解：（1）应引入电压串联负反馈，如解图T6.4所示。
解图T6.4（2）。
，故因 190k 201f 1f Ω==+≈R R R A u五、已知一个负反馈放大电路的基本放大电路的对数幅频特性如图T6.5所示，反馈网络由纯电阻组成。
试问：若要求电路稳定工作，即不产生自激振荡，则反馈系数的上限值为多少分贝？简述理由。
图T6.5解：因为 f ＝105 Hz 时，；，︒-==180dB 40lg 20'A ϕA为使此时0lg 20＜F A ，则需210dB 40lg 20-＜，即＜－F F习题6.1选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。
A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
解：（1）B B （2）D （3）C （4）C（5）A B B A B6.2 选择合适答案填入空内。
A．电压B．电流C．串联D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（）（3）反馈量仅仅决定于输出量。
（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）解：（1）×（2）×（3）√（4）×6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。
设图中所有电容对交流信号均可视为短路。
图P6.4解：图（a）所示电路中引入了直流负反馈。
图（b）所示电路中引入了交、直流正反馈。
图（c）所示电路中引入了直流负反馈图（d）、（e）、（f）、（g）、（h）所示各电路中均引入了交、直流负反馈。
6.5电路如图6.5所示，要求同题6.4。
图P6.5解：图（a ）所示电路中引入了交、直流负反馈图（b ）所示电路中引入了交、直流负反馈图（c ）所示电路中通过R s 引入直流负反馈，通过R s 、R 1、R 2并联引入交流负反馈，通过C 2、R g 引入交流正反馈。
图（d ）、（e ）、（f ）所示各电路中均引入了交、直流负反馈。
图（g ）所示电路中通过R 3和R 7引入直流负反馈，通过R 4引入交、直流负反馈。
6.6 分别判断图6.4（d ）～（h ）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：（d ）电流并联负反馈 1of ==I I F （e ）电压串联负反馈 211o f R R R U U F +== （f ）电压串联负反馈 1of ==U U F （g ）电压串联负反馈 211of R R R U U F +== （h ）电压串联负反馈 311of R R R U U F +== 6.7分别判断图P6.5（a ）（b ）（e ）（f ）（g ）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：（a ）电压并联负反馈 R U I F 1of -== （b ）电压并联负反馈 4o f 1R U I F -== （e ）电流并联负反馈 212o f R R R I I F +== （f ）电压串联负反馈 411o f R R R U U F +== （g ）电流串联负反馈 94292of R R R R R I U F ++-==6.8估算图6.4（d ）～（h ）所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下：13f o i o f 12fo i o f fo i o f 13fo i o f 1L 1f L o 1i L o i o f 1 (h)1 (g)1 (f)1 (e) (d)R R U U U U A R R U U U U A U U U U A R R U U U U A R R R I R I R I R I U U A u u u u u +=≈=+=≈==≈=+=≈==≈≈=6.9估算图6.5（e ）（f ）（g ）所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下：92L 87942fL 87o i o f 14f o i o f s 'L 21sf L 4o i o sf ))(( )( (g)1 (f))1()( (e)R R R R R R R R U R R R I U U A R R U U U U A R R R R R I R R I U U A u u u ∥∥∥∥∥++-=≈=+=≈=⋅+=≈= 6.10 分别说明图6.4（d ）～（h ）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化。
只需说明是增大还是减小即可。
解：图（d ）所示电路因引入负反馈而使输入电阻减小、输出电阻增大。
图（e ）～（h ）所示各电路均因引入负反馈而使输入电阻增大，输出电阻减小。
6.11分别说明图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化。
只需说明是增大还是减小即可。
解：图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化如下：（a）输入电阻减小，输出电阻减小。
（b）输入电阻减小，输出电阻减小。
（c）输入电阻增大，输出电阻增大。
（e）输入电阻减小，输出电阻增大。
（f）输入电阻增大，输出电阻减小。
（g）输入电阻增大，输出电阻增大。
6.12电路如图P6.12所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V。
填空：电路引入了（填入反馈组态）交流负反馈，电路的输入电阻趋近于，电压放大倍数A u f＝△u O/△u I≈。
设u I ＝1V，则u O≈V；若R1开路，则u O变为V；若R1短路，则u O变为V；若R2开路，则u O变为V；若R2短路，则u O变为V。
P6.12解：电压串联负反馈，无穷大，11。
11；1；14；14；1。
6.13 电路如图P6.13所示，试说明电路引入的是共模负反馈，即反馈仅对共模信号起作用。
图P 6.13解：若u B 1= u B 2增大，则产生下列过程：u B1= u B2↑→u C1= u C2↓(u B4= u B5↓)→i E4=i E5↓→u R5↓(u B3↓)→i C3↓→u R1↓ u C1= u C2↑←说明电路对共模信号有负反馈作用。
6.14 已知一个负反馈放大电路的A ＝105，F ＝2×10－3。
（1）A f ＝？（2）若A 的相对变化率为20％，则A f 的相对变化率为多少？解：（1）因为AF ＝200＞＞1，所以 A f ≈1/F ＝500 （2）根据题目所给数据，可知005.010211112≈⨯+=+AFA f 相对变化率为A 的相对变化率的AF＋11， 故A f 的相对变化率约为0.1％。
6.15 已知一个电压串联负反馈放大电路的电压放大倍数A u f ＝20，其基本放大电路的电压放大倍数A u 的相对变化率为10％，A u f 的相对变化率小于0.1％，试问F 和A u 各为多少？解：先求解AF ，再根据深度负反馈的特点求解A 。
