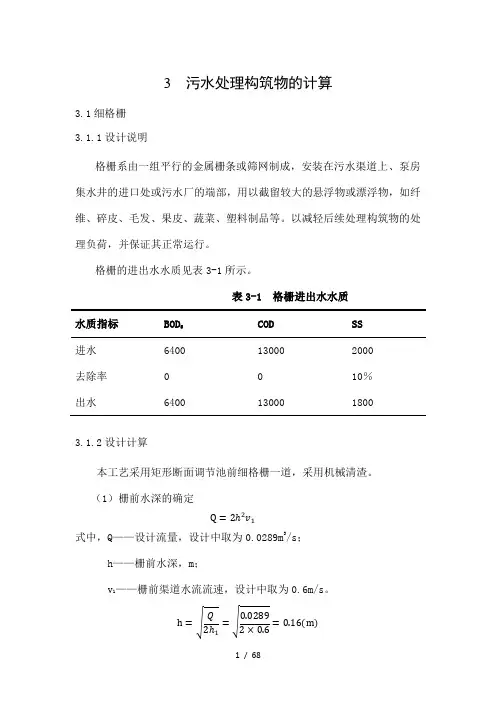

3 污水处理构筑物的计算3.1细格栅3.1.1设计说明格栅系由一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或污水厂的端部，用以截留较大的悬浮物或漂浮物，如纤维、碎皮、毛发、果皮、蔬菜、塑料制品等。
以减轻后续处理构筑物的处理负荷，并保证其正常运行。
格栅的进出水水质见表3-1所示。
表3-1 格栅进出水水质水质指标BOD5COD SS进水6400130002000去除率0010％出水64001300018003.1.2设计计算本工艺采用矩形断面调节池前细格栅一道，采用机械清渣。
（1）栅前水深的确定Q=2ℎ2v1式中，Q——设计流量，设计中取为0.0289m3/s；h——栅前水深，m；v1——栅前渠道水流流速，设计中取为0.6m/s。
h=√Q1=√0.0289=0.16(m)（2）细格栅的栅条间隙数n=Q√sinαbℎv式中，n——格栅栅条间隙数，个；Q——设计流量，m3/s；α——格栅倾角，(o)；b——格栅栅条间隙，m；h——格栅栅前水深，m；v——格栅过栅流速，m/s。
过栅流速采用为0.7m/s，Q=0.0289m3/s，栅条间隙b=0.01m，栅前水深为0.16m，格栅安装倾角α=60o，则n=0.0289×√sin60o=24(个)，取为25个。
（3）格栅槽有效宽度（B）B=S(n−1)+bn式中，B——格栅槽有效宽度，m；S——每根格栅条的宽度，m。
设计中采用Φ10mm圆钢为栅条，即取S=0.01m，则B=0.01×(25−1)+0.01×25=0.49(m)，取为0.5m。
（4）进水渠道渐宽部分的长度设进水渠道宽B1=0.25m，渐宽部分展开角α1=20o，此时进水渠道内的流速为：v1=QB1ℎ=0.02890.25×0.16=0.72(m/s)，在0.4～0.9m/s范围之内，符合要求。
则，进水渠道渐宽部分长度：l 1=B −B 11=0.5−0.25o=0.34(m)（5）出水渠道的渐窄部分的长度l 2=l 12=0.342=0.17(m)（6）过栅水头损失ℎ1=kβ(S )43v 2sinα式中，h 1——水头损失，m ；β——格栅条的阻力系数，栅条断面为锐边矩形断面β=2.42； k ——格栅受污物堵塞时的水头损失增大系数，一般采用k=3。
