供热系统烟气余热及循环水余热回收方案设计李彦峰;马晓菲【摘要】文中通过对京郊地区某燃气—蒸汽联合循环热电联产机组的供热系统优化设计,对余热锅炉尾气和循环水余热进行回收,用来加热热网回水,实现了低品质热量的再利用,有效地实现电厂的经济效益与节能减排.【期刊名称】《应用能源技术》【年(卷),期】2015(000)007【总页数】5页(P16-20)【关键词】热泵技术;循环水余热利用;烟气余热回收【作者】李彦峰;马晓菲【作者单位】国核电力规划设计研究院,北京100095;国核电力规划设计研究院,北京100095【正文语种】中文【中图分类】TU822.6优化设计方案工程位于位于北京市通州运河核心区，工程建设规模为200 MW级燃气—蒸汽联合循环热电联产机组及2台116 MW燃气热水锅炉，建成后将为核心区提供电力与热力配套，承担采暖热负荷、生活热水热负荷及空调冷负荷。
国家“十二五”能源规划除了通过加快推进新能源研发外，还在节能增效等“减量”上下功夫，节能增效包括节约能源和提高能源效率两大方面：做好节能增效即是一个能源富矿的开发。
在国家大力推行节能减排能源政策的大背景下，电厂丰富的余热资源正引起人们越来越多的关注：电厂输入的燃料总热量只有40%左右转变为电能，50%以上的热能则主要通过锅炉排烟和汽轮机凝汽器的循环水散失到环境中。
燃气-蒸汽联合循环热电联产是利用清洁能源天然气来满足城市供热需求的一项重要技术，与燃煤热电联产技术类似，为了保证机组的安全运行，必需要保证联合循环蒸汽轮机低压缸的最小通流量，即为了发电而必需通过空冷岛或者湿冷塔排放一部分乏汽余热。
同时，余热锅炉排出的烟气中含有大量的余热( 包含冷凝热) 。
如果能利用一定的技术将这两部分余热回收用于供热，则可以使燃气-蒸汽联合循环热电联产机组供热能力大幅增加，解决供热能力不足的问题，同时还可避免能源的浪费以及对环境的热污染。
方案通过对燃气-蒸汽联合循环机组余热的充分发掘，配套建设余热深度利用系统，主要包括以下三部分：(1)三台余热锅炉烟气余热的深度利用；(2)两台联合循环抽汽凝汽式蒸汽轮机乏汽余热(即循环水余热)的深度利用；(3)两台燃气调峰锅炉烟气余热的深度利用。
余热利用方案
中低温余热利用方案2017年方案摘要根据厂区的中低温余热情况进行了分析，制订了余热利用的方式及达到的节能效益。
本方案主要包括三个方面：（1）烟气余热回收利用。
此部分余热利用有两种主要应用形式：一、采用烟气换热器直接预热锅炉补水，预计提升温度约30℃左右。
二、采用烟气换热器回收烟气热量产生90℃高温热水制冷，热水机组替换原热电厂办公楼电冷机。
采用方法一最简单、投资最省，但主要问题在于解决换热器堵塞和露点腐蚀问题。
（2）90℃蒸氨废液回收利用。
此部分余热可考虑采用非电热泵，以90℃的热水作为驱动热源，同时加热90℃的热水升温至120℃送往纯碱工艺的第一闪蒸罐内产生蒸汽。
2500m3/h的蒸氨废液每小时约可产生18吨蒸汽，年节省1800万元的蒸汽费用，投资回收期约14个月。
项目中采用特制的热泵机组解决腐蚀问题并考虑结垢的解决方案。
（3）45℃低温冷却水余热。
此部分余热可与锅炉补水预热相结合，采用非电热泵回收45℃低温冷却水热量，将35℃的锅炉补水加热至90℃补入除氧器水箱中。
以50MW的锅炉为例，每小时可节省3.4吨蒸汽，每节省340万元，投资回收期约1年。
公司简介远大科技集团是一家“以独创技术为理念、以保护生命为信条”的企业，远大所有产品都颠覆了行业传统，都从本质上优化着人类生存和地球环境。
远大空调有限公司是远大科技集团下属子公司，1988年以3万元创业，1996年以来无贷款，一直以滚雪球方式发展。
连续多年被评为中国“最具国际竞争力企业”、“最受尊敬企业”。
远大以非电中央空调主机产品享誉全球，销往80个国家，在中国及欧美市场占有率第一。
近年开发了具备静电除尘功能的中央空调末端产品、空气净化机及可持续建筑，并从事中央空调交钥匙工程、中央空调合同能源管理服务。
远大的所有产品均为自主创新，均获得了中国及欧美质量认证和安全认证。
远大的所有服务均以节能、减低用户投资为重心。
“我们保护生命”是远大的口号。
远大希望，用方便的空气健康技术让人多活30年，用实用的空调节能技术使用户节能一倍，以减轻地球暖化，让后代可以继续生存在地球上。
山西晋煤能源有限公司阳城电厂余热回收项目技术方案140620
检索号SL-140620SX山西晋煤能源有限公司阳城电厂回收利用电厂乏汽余热集中供热工程可行性方案双良节能系统股份有限公司2014年6月目录第一章概述 (1)1.1项目概况及建设单位 (1)1.2建设单位概况 (1)1.3项目实施的必要性 (1)1.5编制依据与范围 (3)1.6主要技术设计原则 (5)第二章热负荷及供热现状 (6)2.1热负荷 (6)2.2 山西晋煤能源有限公司阳城电厂汽轮机数据 (6)2.3山西晋煤能源有限公司阳城电厂供热区域情况 (7)第三章回收汽轮机排汽冷凝热供热技术方案 (8)3.1现有电厂乏汽余热回收技术 (8)3.2吸收式热泵技术简介 (10)第四章工程方案 (14)4.1乏汽余热回收系统方案 (14)4.2热泵机房的布置 (15)4.3电气部分 (16)4.4热工自动化部分 (18)4.5 土建部分 (24)第五章节能专篇 (28)5.1编制依据 (28)5.2拟建项目概况 (28)5.3工程节能分析 (28)5.4工程项目设计所采取的节能措施 (30)5.5其它有助于电厂节能降耗的措施设想 (31)5.6本工程节能效益分析 (32)第六章环境保护 (34)6.1设计依据及污染物排放标准 (34)6.2环境影响分析及治理 (34)6.3噪声 (35)6.4厂区绿化 (35)6.5环境监测和管理 (35)6.6本工程环境效益 (35)第七章劳动安全与工业卫生 (36)7.1设计依据 (36)7.2设计采用的主要标准 (36)7.3不安全因素及职业危害性分析 (37)7.4设计采用的主要防范措施 (38)7.5生产过程中不安全因素防范措施 (39)7.6职业病防范措施 (41)7.7生活卫生设施 (42)7.8劳动安全及职业卫生管理机构 (42)7.9 防火 (42)7.10预期效果评价 (44)第八章生产组织与定员 (44)第九章投资估算 (45)9.1编制依据 (45)9.2投资估算及回收期 (46)第十章结论 (47)10.1结论 (47)10.2建议 (47)第一章概述1.1项目概况及建设单位1.1.1项目名称：山西晋煤能源有限公司阳城电厂回收汽轮机乏汽余热提供城市集中供热工程1.1.2项目性质：技术改造1.1.3方案编制单位：双良节能系统股份有限公司1.2建设单位概况山西晋煤能源有限公司阳城电厂2×135MW煤矸石综合利用热电联产项目总投资14.4953亿元，占地542亩，工程采用两台135兆瓦直接空冷抽凝供热汽轮发电机组，配两台480吨/小时高温高压循环流化床锅炉，煤泥经搅拌通过高压活塞泵输送至炉内燃烧，并进行炉内脱硫。

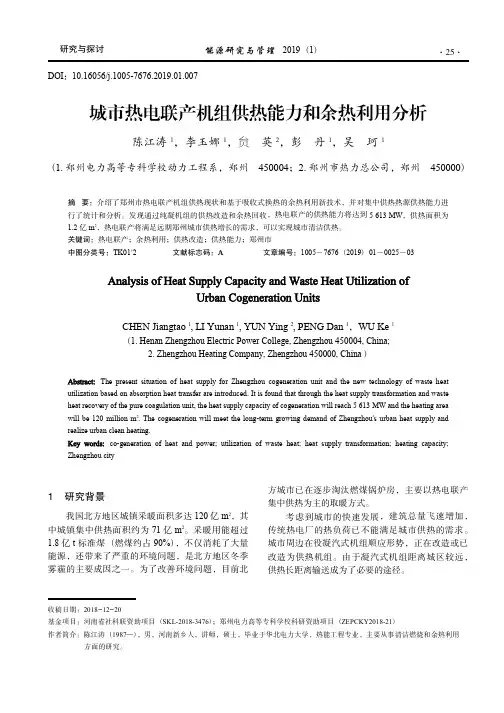

城市热电联产机组供热能力和余热利用分析_陈江涛
