中九升级教程
艾雷特alt 5812 型号的中九直播卫星数字接收机升级教程

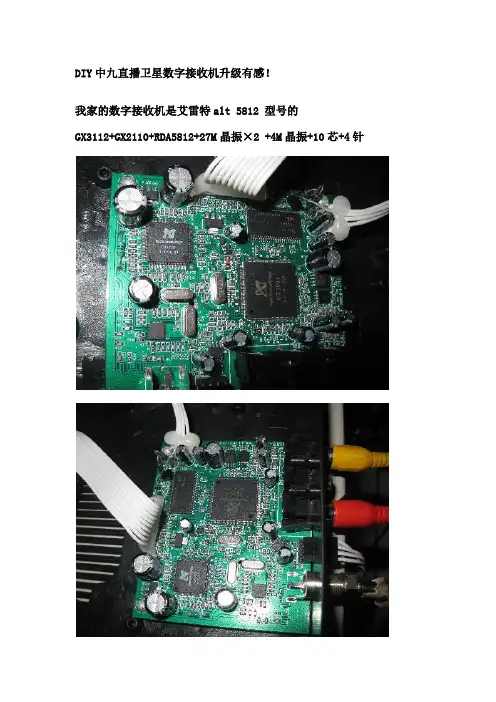

DIY中九直播卫星数字接收机升级有感！我家的数字接收机是艾雷特alt 5812 型号的GX3112+GX2110+RDA5812+27M晶振×2 +4M晶振+10芯+4针用升级小板链接电脑后，打开超级终端设置为115200 -8 -无 -1 -无，打开卫星数字接收机，提示为[valid code in serial flash][start]panel OK jiademei[Enter the flash init]==step1==[init]--check sysdb, ok==step2==step2: no force keystep2: download_flag == 0, entry step3==step3==step3: flash head crc pass, entry step4==step4==step4: load zip app softstep4: app soft crc pass, #normal start#Uncompressing begin.Done, booting the app soft.GXAUDIO_PT8211GX1121 V1.73 Build20090625[RF]--rda5812[REMOTE] STD[Dbase] Initial SysDbase OK![Dbase] UsrDbase InitializeOk![Dbase] UsrDbase LoadingOk![Dbase] UsrDbase querying[Dbase] Current Status: Total:65536, Used:2464, Frag:168[init]--panel OK jiademei###0x40004038 = 0x23c00,0x4000403c = 0xcb###[ STB_APP ] eit START[STB_APP] reservegxapp_set_current_service_id:current_service_id=0x3e9[AV] Play channel_num=01000001, service_id=0x3e9,service_name=CCTV-1 [Tuner] frequency=11880, polar=0, symbol_rate=28800[AV]volume_db :25,offset:+0[AV] pcr_pid=0x834[AV] video_pid=0x834[AV] audio_pid=0x835[Tuner] Lost!! freq=11880,QAM=0,Sym/s=28800^_^ R[1] KeyValue == 65554 i == 0[STB_APP] gxapp_set_current_service_id:current_service_id=0x3eb [AV] Play channel_num=01000002, service_id=0x3eb,service_name=CCTV-7 [AV]volume_db :25,offset:+0[AV] pcr_pid=0x848[AV] video_pid=0x848[AV] audio_pid=0x849[Tuner] Lost!! freq=11880,QAM=0,Sym/s=28800[Tuner] Lost!! freq=11880,QAM=0,Sym/s=28800……估计升级小板没有问题，因为可以看到他通讯了。
中九3月3日最新升级简单方法)
中九3月3日最新升级简单方法（海尔芯片）中九海尔芯片超级破解密码--已经核实100%成功（不怕升级）天地星：（三星科技，松下科技，小霸王，视霸）海尔芯片---破解密码如下：按菜单输入密码（必须是升过级的六位密码，密码依次输入：8，F3，1，F1，0，2 然后进入自动搜索！一切OK！如果收不齐那么多台就再按照输入密码再自动搜索一次，46个台出来！天诚：海尔芯片---破解密码如下：按菜单输入密码（必须是升过级的六位密码，密码依次输入：F1，1，1，F2，0，2 然后进入自动搜索！一切OK！如果收不齐那么多台就再按照输入密码再自动搜索一次，46个台出来！天诚的机器在自动搜索完成后，会自动重启动。
这时立即手动关掉接收机电源。
再次开机（需要开二次）就可以了。
节目顺序是乱的，但都能看。
卓异-海尔芯片-- 按菜单输入密码（必须是升过级的六位密码，密码依次输入：1，4 ，F2，F1，5，9 （是F2按键）然后进入自动搜索！一切OK！如果收不齐那么多台就再按照输入密码再自动搜索一次，46个台出来！节目顺序是乱的，但都能看。
升级后声音与图像不同步的解决办法：按遥控器:依此按:F2----菜单----按遥控器音量+或-选择这个频道的参数(音频PID)!最后确认-----退出,再重新更改其它频道!OK!参数如下:频点名称节目号视频PID 音频PID PTM1 CCTV-1 1 2100 3557 10011 CCTV-2 2 3116 2541 10021 CCTV-7 3 2120 2531 10031 CCTV-10 4 3136 3527 10041 四川康巴藏语5 2140 3217 10051 CCTV-12 6 3156 3207 10061 兵团卫视7 3166 3197 10071 CCTV新闻8 3176 3187 10081 CCTV少儿9 3186 3177 10091 CETV-1 10 3196 3167 10101 BTV-1 11 3206 3157 10111 TJTV-1 12 3216 2141 10122 河北卫视15 3246 3637 10152 山西卫视16 3256 2621 10162 内蒙古卫视17 2260 2611 10172 内蒙古蒙语频道18 2270 2601 10182 辽宁卫视19 3286 3357 10192 吉林卫视20 3296 3347 10202 吉林朝语频道21 2300 3337 10212 黑龙江卫视22 3316 3327 10222 东方卫视23 3326 3317 10232 江苏卫视24 3336 2301 10242 浙江卫视25 3346 3297 10252 安徽卫视26 3356 3287 10263 福建东南卫视29 3386 3597 10293 江西卫视30 3396 2581 10303 山东卫视31 3406 3567 10313 河南卫视32 3416 3497 10323 湖北卫视33 3426 3487 10333 湖南卫视34 3436 3477 10343 广东卫视35 3446 3457 10353 广西卫视36 3456 3447 10363 重庆卫视38 3476 3437 10383 四川卫视39 3486 3427 10393 贵州卫视40 3496 3417 10401 云南卫视43 3526 3137 10431 西藏汉语44 2530 2121 10441 西藏藏语45 2540 3117 10451 陕西卫视46 3556 2101 10463 甘肃卫视47 3566 3407 10473 青海藏语49 2580 3397 10493 宁夏卫视50 3596 3387 10502 新疆汉语51 2600 2271 10512 新疆维语52 2610 2261 10522 新疆哈语53 2620 3257 10532 陕西农林54 3636 3247 1054刚在网上看到一篇集中了的中九四次升级后的超级密码整理，感觉不是很全，就先发过来给大家分享下，如果有新的超级密码请跟帖回复，我再添加上来。
【转】 中九升级教程(二)
2011年07月22日星期五 11:06转载自zjiutv最终编辑zjiutv四、判断升级端口大多数升级端口使用的是排插，升级常见的有：三针、四针、五针、六针和九针的，注意哦，山寨机中各厂家的脚位定义顺序都不一致，所以必须用万用表测量，首先找出（GND）地（红表笔接高频头（就是锅子上的线连机器的那个接头即为地）再用黑表笔测升级端口的各个脚，电阴值为0的即为地（GND），然后将升级的机器通电，再测量升级端口各针脚空载时的电压，即黑表笔接地，红表笔测出的电压是3.36V~3.30V的基本上可以判定为ＴＸＤ、ＲＸＤ的针脚，它一般做都是并排在一起的；而测出的电压在５Ｖ左右的为ＶＣＣ（负载在数据线MAX3232芯片上降为3.3V这样）如果是五针的升级口，除了ＴＸＤ、ＲＸＤ、ＧＮＤ、ＶＣＣ外，剩下针脚有的可以不需理会而让它空置，但需要特别注意的是，有的机顶盒的５针的升级口很是特殊，除了其中一个ＶＣＣ（空载电压一般是3.3V~5.5V）外，还有一个引脚为ＢＬ（有的标识为Ｖｃｃ２），空载电压大概是1.65V这样，在刷新时就必须将ＶＣＣ和ＢＬ两个针脚短接才能正常读取和烧写数据，否则读写速度将会极其的慢以至读写都不成功，所以在遇到读取备份文件很慢时，就必须考虑将两个针脚进行短接才能读写数据，而使用此两个针脚短接的方法也可激活变成砖头的机器，此外，在这里还要特别值得提醒大家的是：有的五口针脚VCC电压是12V~16V的，这一个短接时就要切记谨慎小心！！考虑要短接时一定要先考虑限流压降（串接限流电阻10K等），有的山寨厂设计有较好的外围电路，就可以直接短接，但是据知大部分的就不行！得要想办法稳定在３.３V～５Ｖ或者找出该值的电压口再与ＢＬ短接，否则直接短接，极易造成芯片烧毁，那就彻底变成废砖头了！九针的ＣＯＭ串口很好连接，一公一母ＣＯＭ线（可直接到电脑城购买），有的甚至可以直接相连，而不必做RS232数据线（因为有的机器主板上本身就设计有MAX3232转换芯片或者TTL电平转换的三极管，拆开机盒看串口附近的电路就知），如果联机提示无法连接或者错误的，则需要考虑ＲＸＤ和ＴＸＤ交叉连接；如果没有设计有RS232电路，则仍然需要做RS232数据线的，应仔细观察接口实际连接是几个针脚，一般有效的也就是３～５个针脚，根据上述使用万用表判别法，只需判别出ＧＮＤ、ＴＸＤ、ＲＸＤ三针或者ＧＮＤ、ＴＸＤ、ＲＸＤ、ＶＣＣ、ＢＬ（有的省略此针脚）４～５针，其余的只是闲置的空脚，只需一对一焊接就行了。
天地星中九升级教程华亚方案机对机升级a1
1.开机按遥控器上的“F3”键选择“版本信息”查看本机序列号；
2.在下列表格中找出该序列号对应需要哪一种升级程序，选择该程序进行升级既可。
目前的升级程序已经包括了90%以上的产品，剩余小部分没有直接对应升级程序的产品可以参考另一份文件“程序使用说明”。
备注：升级针露在后侧的产品可以直接不开盖进行连接，连接插针排列顺序为：大部分机器靠近S 端子边起依次为1、地线，2、RX，3、TX，4、VCC，（5、BT）。
5、BT升级不要用到和管脚。
升级针没有露在后侧的需打开机器，与主板上S端子后面的升级针进行连接升级。
排列顺序同露在外面的一样。
另，序列号有标“双”是指要用双晶振程序，没有标的用单晶振程序。
海尔程序使用说明。
中九卫星电视接收器升级最新破解方法
中九卫星电视接收器升级最新破解方法时间:2010-06-30 10:21来源:未知作者:admin 点击:15784次一、六位超级密码: 接收机牌子,对应密码,操作,如下：天诚Z99号接收机26号升级密码为：菜单---系统设置---输入F1 1 1 F2 0 2密码---确定---自动搜索---完成46台卓异海尔芯片Z99号接收机26号升级密码为：菜单---系统设置---输入1 4 F2 F1 5 9 密码---确定-近来卫星电视接收器升级频繁，造成很多用卫星小锅的朋友无法正常观看电视节目。
道高一尺魔高一丈，卫星电视既然能升级，那么我们也能有破解它的方法，之前本站出过一篇文章名为“关于卫星小锅接收器解密,小锅升级方法”的文章，现在这篇文章上的方法貌似已经不能用了，估计是卫星电视再次升级导致的，不过现在本站又收集了一篇卫星电视接收器升级的最新方法，希望能帮大家解决小锅升级的问题。
一、六位超级密码:卫星电视接收器接收机牌子,对应密码,操作,如下：天诚Z99号接收机26号升级密码为：菜单---系统设置---输入F1 1 1 F2 0 2密码---确定---自动搜索---完成46台卓异海尔芯片Z99号接收机26号升级密码为：菜单---系统设置---输入1 4 F2 F1 5 9 密码---确定--自动搜索--完成46台卓异国新芯片Z99号接收机26号升级密码为：菜单---系统设置---输入6 6 6 6 密码---确定--自动搜索--完成46台奥视通Z99号接收机26号升级密码为：菜单---系统设置---输入1 F3 1 F3 5 9 密码---确定---自动搜索---完成46台天地星Z99号接收机26号升级密码为：菜单---系统设置---输入8 F3 1 F1 0 2 密码---确定---自动搜索---完成46台小霸王新一代Z99号接收机26号升级密码为：菜单---系统设置---输入8 F3 1 F1 0 2 密码---确定---自动搜索---完成46台海尔数码王中星9号接收机26号升级密码为：菜单---系统设置---输入1 F3 1 F3 5 9 密码---确定---自动搜索---完成46台志高Z99号接收机26号升级密码为：菜单---系统设置---输入8 F1 1 F2 9 1 密码---确定---自动搜索---完成46台K N SZ99号接收机26号升级密码为：菜单---系统设置---输入F1 1 1 F2 0 2 密码---确定---自动搜索---完成46台村村通Z99号接收机26号升级密码为：菜单---系统设置---输入F1 F1 6 6 8 8密码---确定---自动搜索---完成46台金牛Z99号接收机26号升级密码为：菜单---系统设置---输入8 5 4 F3 2 F1 密码---确定---自动搜索---完成46台279太阳红Z99号接收机26号升级密码为：菜单---系统设置---输入9 3 9 4 F1 F2 密码---确定---自动搜索---完成46台皇视268Z99号接收机26号升级密码为：菜单---系统设置---输入8 1 F1 F2 0 2密码---确定---自动搜索---完成46台三星数码王Z99号接收机26号升级密码为：菜单---系统设置---输入1 4 F2 F1 5 9 密码---确定--自动搜索--完成46台卫星电视接收器升级破解注意事项：（本文来自电脑维修网）如果一次搜索不成功，或缺台黑屏可以重复进行,或多次输入,多次搜索,即可!二、四位超级密码：以下是4位数超级密码,部分山寨机输入后可收46+4台!111174747414666699991108201220108211131451735168742151888158169835687758小锅升级破解成功案例(不断更新):一、超级密码"2010"对应通达Y系列机子可用.二、国芯3001+1121+5812用"6666"可以升级成功.三、以前哪个"9999"有部分机子仍然可用,但必须用手动搜索各频点.四、松下数码王OST-266(盗版机),已升级成功.五、高斯贝尔208请输入超级密码"7421"试下.六、26号后卓异厂出的国芯6121单芯片和国芯3001套片六芯面板2晶体,超机密码是"6666";如果再次被改PID,退回到12个台,可用"6666"多次搜下,变成46台.七、航天珠江机可用"9999"搜索.八、卓异华亚芯片HTV903+RDA5810+27M单晶振、 HTV903+RDA5812+27M 单晶振、HTV903+RDA5812+4M-27M双晶振。
_中九安装、升级、维修大全
（一）首先来说安装吧!馈线头虽简单但做好很重要（很多不开机，无信号，信号时有时无等现象多源于此）！如图取一二公分位置,绕一圈剪破外皮, 注意力度不要刮断,然后把外皮撕破取下,取下的外皮先不要扔掉,可能还有用!有些天线太细了,可以用它加厚,这样才更牢固!然后再把主芯线的外皮再绕一圈剪破取掉,注意力度不要刮断！天线细了一点,馈源头没法牢固,所以把刚刚剪下的外皮剪成三角型,然后再把馈源头,旋进去!看看有没有短路,就是密密麻麻的细线芯不能与中间的单独的粗线芯短路!太长了我们可以剪短一点,太长的话是不行的（一般芯线外露0.5厘米为易）! 其它的馈源头也是这种方式制做! 最好是选防水,锣旋式的!馈源线头做好了,就把一头接在接收机上,一头接在高频头上!电视上要接A V1 A V 2 A V 3 A V 4 等的输入（IN）孔。
然后把电视转到相对应的视频上——电视遥控器上有A V键的用A V键选择，没有的按信号源，再选到相应A V上，用音量+（有的用OK）确认出现画面后,我们开始寻星。
用F3（调星）键进入安装与信号检测,有的需按多次进入，还有的只能从菜单键,选系统设置输入密码（一般为0000 9999 000000 999999）, 进入后,不要选频率11840 的位置（有的机器要按一下确认键才有信号）！这里一定要绿色才能正常收看节目,信号质量能多大就调到多大去!调星要有耐心,一个人在动天线（不要档在锅前面调）,一个人在室内看信号质量了! 寻到星后信号调到最好,一定要记得把天线固定好!安装是比较简单,要有耐心!特别是没有经验者!中九的方位是, 西南方向!（二）中九机升级现在开始先说说用万能表查地线TX RX 了我们以数字表为例先把档位打在,二极管档上!然后红笔黑笔要接在对应的接口上红笔接在黑笔接在COM 口上开始量数据了! 红笔接在天线的暴露处地线__阻值为0欧信号线(TX RX)__阻值相似都为1000欧左右(信号线开机一般有3.3V电压,有个别的只有一脚有电)信号线开机无电压且主板上靠近升级口处有两个贴片三极管的升级时不用小板,信号脚阻值只要有一脚低于100欧恐怕也只能换主芯了！你知道地线,TX RX线了,接好你的线（地线最好用一专用线夹在机顶盒音视频插座上）,然后打开软件,软件要对应还要设置好,否则是连接不上的!电脑设置方法端口设置——每秒位数115200，数据位8，奇偶校验（华亚，阿里，中天联科A10S-9AAT等设为偶，其它的设为无），停止位1，流控制无。
图文解说中星9号卫星接收机高斯贝尔手动升级破解最新方法
图文解说中星9号卫星接收机高斯贝尔手动升级破解最新方法PID加密是10年前台湾人想出来的。
没几个月就被上海电脑高手白兰氏发现并破解，最后搞到超视倒闭。
中九采用10年前的技术加密，并非没有招数，而是囿于现有的芯片有限功能，不得已采用的办法。
但有一点和超视不同，中九可以频繁下载新软件，进行空中升级，配合频繁更换PID码，让山寨机疲于奔命。
部分机器更改PID码的方法：1.打开菜单——系统设置——确认——输入超级****密码——确认——出来：安装与信号检测（此密码绝非是四个0）密码超级应该是9999 自动搜索手动搜索恢复出厂设置版本信息按下行键到“手动搜索”——按右键：频点序号1——2——3——4——5——按确认——第二行“频率”输入*****——第三行“符码率”输入*****——按确认，机子就开始搜索了。
不同的厂家软件上有一定的差异，只是给个参考给大家。
F302合家欢和发烧版一直没有落单，原因有两条。
一是国芯的二代芯片迟迟交不出货，二是中九升级之后是否会废掉武工？中九采用PID码加密，中了先前的预料，F302已经有应对软件，但目前PID需要手动修改。
中九升级之后，如果搜索F3，只剩下12个免费频道。
下图中还有其他卫星频道，中九频道就是12个：升级固件之后的版本号：升级之后，顺利下载56个电视频道。
建议不要做整个卫星搜索，而是手动分别输入三个频点，搜索三次，这样频道次序不容易搞混：11840的AAC广播频道又出现了，这个前几天已经研究过了：有发现不升级固件，直接修改频道PID也能成功，是的。
但是如果以后重新搜索，加密频道将不复存在。
这是由于中九此次升级，采用不发PMT表单，造成终端锁不定频道。
F3的本次升级，就是应对这个步骤的。
进入频道编辑菜单：按公布的PID资料，逐个频道进行手动修改，每个频道修改三项，这一步比较费时间，我刚才弄了半个多小时才搞定一台F302。
不过这些资料可以通过网络，保存在PC中，以便今后随时可以远程调用。
中9中九卫星升级教程 山寨卫星锅升级方法
所以，不想在网上买刷机小板的，就可以在本地手机市场买一根手机数据线，呵呵，注意插头内有电平转换电路的，要有TX \ RX \ GND 这三条线的才可以，如果是9针com口可以直接与电脑连接，如果是usb口，在连接前需要安装一个USB-TTL驱动……
另外网上还有卖 usb转ttl 的刷机小板：需要安装驱动才可以刷机
烧写成功后，首先应该关闭升级工具，再关闭机顶盒电源，这一点非常重要！！！如果直接关闭机顶盒电源，则非常有可能使一些山寨机变成砖头！
3、接收机背后各个针脚定义：无论背后几根针的接收机，一般都只用到3根，RXD（接收数据）、TXD（发送数据）、GND（地），，，一般还会有2根针：VCC（+3.3v或+5v）和 BL（BootLoader刷死后恢复用的，1.65V）
接收机电压不稳，如果外接小板，最好取usb里的+5v为其供电。
6、动手编辑自己机器上的bin文件，这样对自己机器的兼容是最好的，风险也是最小的，编辑的时候，只编辑备份出来的“应用软件.bin”，烧写也是向机器里写入“应用软件”，不要编辑和烧写“全部”，容易出错！编辑“.bin”文件要用到“ UltraEdit ”软件，目前的最新版本是“ UltraEdit-32 15.10.0.1026 官方简体中文版 ” 下载地址 /soft/7752.htm （华军软件，正版的）顺便给大家正版的注册码：
打开接收机的机箱，电路上可以看到针脚的定义，一般电路上都有标注……如果什么也没有写，可以按以下方法慢慢确定各个针脚：
先找GND（地），接收机关闭电源、万用表电阻档，测视频插头外面金属与 其中一根针是0阻值就是GND（地），
打开接收机电源，再转到“直流电压档”测其余各针与GND（地）之间的电压，有+5V或+3.3v电压的就是VCC
中星9号接收机刷机后最新机对机升级方法和步骤
中星9号接收机刷机后最新机对机升级方法和步骤！1，卓异5518A H国芯3001套片，连接好串口线机器后面----母机通电---按四下F2键显示001----确定-----此时母机面版显示ON----子机通电打开，面版显示为88乱码----升级开始母机面版显示001到099在变为E-P最后再变成001---升级成功---关母机电源,再关子机.OK.2,卓异5518A G数字机：打开母机电源，按菜单键进入系统设置。
输入超级密码,按确认，再按F1键进入机对机升级画面。
升级画面出现后。
选择升级速度，升级内容(可选全部)确认，即出现：等待从机。
这时候打开从机电源，显示：正在擦出……然后等待升级100％，关闭电源，升级完成！3,卓异5518A H数字机，进入升级画面的方法是先按住音量“+”键不放，再打开数字机电源，三秒钟后，快速按音量“一”，频道“+”，频道“一”，即可出现升级画面!升级方法同上!升级成功后，如果没有出现46个电视节目，经自动搜索后即可收视46个电视节目！4．G通达Y33S一9ADT机；密码9999一F4。
5．天诚TCD一539ABS机，密码：183359，进入：F1。
天诚TD一299Z，按4下F4。
6．卓异海尔套片2030E+3102E6机芯：菜单→系统→超级密码→选择自动搜索→F1。
（因为卓异遥控器F1是音频设置，F2是九画面，F3是调星，没有F4）7．高斯贝尔ABS一208机，NEC方案，密码：7421。
8．王牌新一代TD一299Z机：按F4键4次，进入升级界面。
王牌TD一539机进入升级菜单，系统设置，输入6位密码183359，选择自动搜索，然后按F4，进入软件升级界面。
9．33S一96BT华亚HTV903F机：使用遥控器操作，菜单→系统设置→9999→确定→F4，进入机对机升级界面。
10．皇视接收机：菜单→系统→751688→自动搜索→F1。
升级画面出现后，选择升级速度、升级内容(可选全部)确认，即出现：等待从机。
中九接收机各芯片升级超详细教程(包括变砖恢复)
一、仔细观察自己的接收机1、观察接收机背后的升级口是几根针？或几个孔？9针或9孔的机器不需要任何转换电路（刷机小板）可直接与电脑进行连接；3、4、5、6针的机器需要购买电平转换电路（刷机小板），因为电脑的电平信号与机器的电平信号不同，所以不能直接与之通讯，需要电平转换电路做中间的桥梁，一般有两种一种是“RS232转TTL”、另一种是“USB转TTL”，如果家里有台式电脑，并且后面有COM口（9针串口）的话，推荐购买“RS232转TTL”，这种小板不需要安装驱动，可直接与电脑连接，另一头连接接收机，价格便宜，这种小板采用的芯片一般为MAX232或MAX3232，如果购买的是MAX3232芯片的小板，还需要将小板上的vcc连接到接收机的vcc（+3.3v或+5v）上为小板供电，除此之外还可以将小板上的vcc和gnd用usb线接到电脑usb口的vcc和gnd为小板提供稳定的+5v供电；如果购买的是MAX232芯片，则只能使用usb线取来+5v供电给小板，不可以用接收机上的+3.3v，max232必须采用+5v供电；“USB转TTL”适合笔记本电脑用户，他们没有9针的com口，用usb转ttl还有一个好处就是不必外接供电，usb自带供电给小板，但使用“USB 转TTL”小板需要安装pl2303驱动，将usb口变成com口，方可与接收机进行通讯，usb小板所采用的芯片一般为pl2303，以上是最常见的2种电平转换小板，可以在老式的手机数据线里找找有没有“MAX232”“MAX3232”“pl2303”这3个芯片……2、观察自己的接收机的主芯片是什么牌子及型号？常见的主芯片品牌有海尔、国芯、华亚等……海尔一般为Hi2023或Hi2023E……国芯一般有GX3001……等，不同的芯片要选择不同的刷机工具，例如海尔的芯片要使用“ABS_Flasher_V1.6”，国芯的芯片要使用“GxDownloaderIII 1.008”（英文界面）或“GxDownloaderIII 2.120”（中文界面）……补充：大家如果遇到“Hi2023”的海尔芯片，请看清楚下面一行写的是什么，如果下面一行写着“E0925”或“E09xx”等字样，在读取和烧写时应选择2023E，而不要选择2023！！！3、观察自己的接收机储存器是多大的？是1MB的还是2MB的？储存器是系统指令的载体，读取和烧写的.bin文件就是存储在此芯片内。
中九升级教程
中九升级教程中九升级教程一、摆正升级心态近来中九升级加我QQ的人不下几百人，本人真是应接不暇，有的说麻烦；有的说没有升级设备，有的说升级工具及升级文件难以查找。
其实升级这个东东说容易也容易，说难也可以说是难上了天；说容易吧，不就是在电脑上连几根线，然后将升级文件拷贝到机器里就OK了吗。
说实在的我对中九升级完全是出于个人爱好，没有别的目的。
光刷机线我就买了好几条（在网上购你还得耐心等）便宜的几块钱，贵一点的几十元上百元的都有，几块钱的数据线，光邮政快递费就要二十多元，（真是划不来的）还有升级工具及升级文件什么的，在网上查找，不是要注册，就是要"点点"、"星星"，麻烦死了，有时你花了莫大的力气注了册，也找不到合适的升级工具及文件，如果有兼麻烦的，也就不要搞了，中九机带锅子不也就是百十来块钱吗；还说不定那一天"广电"要将"山寨机"赶尽杀绝，也就再用不着了。
中九升级要的是"个人爱好"，说挣钱吧，你帮别人升级，最多能收三来二十块钱，而且还要冒着机子被刷成砖的危险，何必呢？如果说你是经常买"六合彩"的，而且光输钱，那你就不妨试试这个东东，也许能将你从"赌"中解脱出来，享受升级成功的喜悦！二、升级前期准备1、你必须拥有一台属于你自已的电脑；（台式、笔记本的均可）2、准备带有232转换模块的刷机线；（串口、并口均可，有一种诺基亚带232转换模块的的手机数据线也可以）3、准备好刷机工具及升级文件，目前我搜集的升级工具就有：A、海尔工具；B、国芯工具；C、华亚工具；D、卓异工具；E、阿里、高斯贝尔工具；各种升级工具相配的升级文件也不尽相同。
我这些工具文件都是通刷的，不需要再更改，找准对应的直接升级就行，而且支持以后再次升级，只要输入六位数的超级密码就行。
如果你却得网上难以查找，想方便快捷。
中星9号电脑刷机教程!(图文)
中星9号电脑刷机教程！（图文）在此只讲四大主流芯片电脑刷机过程（高手免进）,首先我们刷机要有刷机线和刷机软件,刷机线可以自制也可以购买,刷机线有两种:COM-TTL线：USB-TLL线：现在的小板是多种多样，看看下面这个多功能板，还是不错的；USB 转TTL/USB转RS232/USB转串口刷机升级/升级小板/刷机专用串口型升级小板简易通讯自测方法，1、连接小板上的RX和TX2、在windows系统中，点击：开始->运行->输入“CMD”回车3、出现：“-”后，在“-”后面输入“debug”回车4、输入“O 3F8 AA”回车，（字母O，3f8是串口Com1，AA是测试数据，其他数据任意）5、输入“i 3f8”回车6、如果小板通讯没问题就会出现“AA”，否则小板有问题数据就会不一致好了刷机线有了下面就来刷机吧.刷机就要先来认识中九机的机芯,中九机芯比较普遍的是主解码芯片:首先要识别升级口针脚定义即查清GND(地线)、RXD(数据输入)、TXD(数据输出)、VCC(电源).BL(复位)等针脚的位置，要查清是很容易的，用万用表R*100档分别测几个针脚与机壳的电阻值，为0欧的脚肯定是GND，有两个电阻值相差不大，还有一个电阻值最小但不为0，这个电阻最小的脚就是VCC,剩下一个电阻值不大不小是BL，两个电阻值相差不大的脚就是RXD、TXD。
再用万用表直流电压V*10v档测几个针脚，可分别测出为0v、3.3v、3.3v和3-5v的VCC电压、1.6v 的BL脚。
有的机子几个脚都测不出电压，那是因为接收机内部已做好了联接电平转换电路，故不要再用刷机板，就可以直接用三根线联接PC-升级口2-3.3-2.5-5即可刷机。
硬件认识完我们来认识软件,每种主芯片都使用不同刷机程序来刷机升机. 先用刷机线连好TX.RX.GND三根线,刷机线电源最好另外取USB 口5V电压稳定,开软件,先备份原机BIN,在找同主副芯片,高频头.晶体管.排线相同的自动搜索的BIN ,刷写进机顶盒就行了,还有用那台电脑刷机要设置”我的电脑-属性-硬件-设备管理-端口-通讯端口一端口设置-每秒位数改为115200,其它不变这样才能连接,USB口刷机线的要装驱动,找到虚拟端口设置相同 .1.海尔芯片:我们用ABS-flasher-1.7.exe 看图设置备份刷机.海尔1M存储器读取备份时首先更改ABS_Flasher软件CMD文件夹下config.ini文件（请取消只读属性)将图中的０Ｘ２０００００改为０Ｘ１０００００，这样备份出的bin才是1M的,否则备份为2M写回时容易变砖！！！2.国芯芯片:我们用Gxdownloaderlll.exe工具,看图设置备份刷机3.华亚芯片:我们用serial-dump.exe导出工具进行读取备份,看图设置刷机用改写程序serial-app.exe回写工具,进行刷写,看图设置4.阿里芯片:我们用M3330E.exe 备份刷写,看图设置四大主流芯片刷写设置介绍完了,我们刷写时一定要找到相同配置的机顶盒BlN刷入否则就会无法收看或不开机(俗称变砖),例如:2023E+3121+5812+2晶+10芯就是指主芯片海尔2023E.副芯片3121.高频头5812.2个晶体管,10芯面板排线,只要这几点对上了就保证不会变砖了.其它少量机芯刷机大同小异,但要找相应的刷机软件进行备份刷写,在此就不讲述了.下面来说说刷错bin后变砖怎么办有时刷写会因为种种原因如停电,数据不正确,5V电压不足等…造成刷写失败,就会无法收看电视这时就要分别对待进行恢复从新刷写bin: 1.海尔机芯一般都有BL针脚(即复位脚)机子上都有只要将此脚与机内3.3V(VCC)电源连接开软件开机点复位恢复连接即可重写了. 若没有印有“BL”脚，我们可以将Hi2023E/EC芯片正面对准自己（即芯片字样正立）从芯片左边自上而下顺数第１３个引脚即为应短接针脚，Hi2023芯片（小芯片）的为第９引脚,大海尔正面对准自己（即芯片字样正立）右边从下向上数12脚就是BL脚.2.国芯拥有自动复位的特性一般不容易变砖,多连几次就可连接重新写入正确的bin即可.3.华亚也拥有自动复位的特性，刷成砖后会不联机，这时要更换不同版本刷机软件进行连接一般英文版的好连一些,还连不上就把华亚升级工具目录下的serial_app.ini文件移动到别处,这时就会好连接了4.阿里也能自我恢复,重刷即可.连接不上要多想想设置,接线,电压,虚焊等方面总会出现奇迹.这些也不能保证国芯,华亚,阿里完全恢复砖机,这时只有焊下存储器放到编程器刷写,但是不是人人都买的起编程器,都干维修,这里我们可以找一台带BL针的海尔芯片的机子当简易编程器使用,把要修复砖机的存储器焊下放在海尔芯机子上,连接BL.VCC两脚,点复位重新刷写砖机正确bin焊回就可修复,此法也可用在有升级BIN没有刷机程序的少量机芯.5，手头上没有编程器的朋友，可以把海尔芯片的机子当编程器，机子一定要带bL的，把原机flash吹出，接上需要刷的flash芯片，引脚不能弄错啦！！刷上相应的BIN，把刷好的芯片焊回，ok! 希望能帮到一些急需要编程器的维修人员！。
中九升级刷机指导图文
1.基本接线方法2.芯片对应的刷机工具软件：1）.海尔芯片2023或2023E使用(ABS_Flasher_V1.6)。
2）.华亚HTV903芯片（备份使用serial_dump，升级使用serial_app）。
3）.国芯GX3001使用(GxDownloaderIII V2.004)。
4）.M3330使用(Upgrade.exe)。
3.刷机指导海尔（Hi2023，Hi2023E），华亚HTV903(F)，国芯（GX3001，GX6121 等），阿里（ALi M3330E）所需硬件：万用表，刷机小板。
万用表：用于判断各类接收机升级数据接口RX ,TX,GND以及各引脚功能。
刷机小板：该板连接机顶盒最终是3根线：公共地线（GND），读数据（RX），发数据（TX）。
数据接口：公共地线：就是和接天线的头子直通的那根针就是公共地线，用万用表的蜂鸣器档就可以测出他们是通的，如下图打红箭头的天线头子到升级针脚的地就是通的，下图不代表所有机器。
其实公共地可以用眼睛看出来，卸小接收机电路板，看电路板背面，公共地针脚一般都和电路板上的大面积地焊接到一起的，如下图圆圈：最小那个圆圈就是公共地了。
这个公共地就接到小板的GND针脚上。
电源线：区分接收机电源线也有方法，有的接收机电路板上的电源线通常比较粗，可以和RX,TX的引线有着鲜明的对比，且是单独一根引向针脚的，如下图箭头处右起第二根：找到了这根线，当然我们是不能用的，所以不管它了。
此方法只是针对部分接收机。
第二种方法是用万用表电压档测，黑笔接第一个图天线头子处，红笔去测针脚，眼睛读测得的结果，有的接收机电压比较高，已经超过了5V，所以一下就知道不能用它了。
如果有好几根线电压都在3.3V或者5V左右，那么就要近一步区分了。
数据线：两个引脚一定是靠在一起并排到主芯片的，且引线粗细一样，例如下图红色框：也可以用万用表测，大概电压在3.3V或者5V左右；如果是3.3V左右我们就要把小板的接口电压切换到3.3V的跳针那边；5V左右就要切换到5V跳针那边，总之要匹配好。
中9中九卫星升级图文教程 山寨卫星锅升级方法
5 无 Vcc2(bl) VCC(3.3V)
6 无 无
4、补充其他联机方式：某些品牌 特殊型号的手机数据线（例如：西门子、诺基亚、老式三星、索爱……）可改造成刷机线
4、需要查明内存为1M，还是2M？（正版机是2M，多数山寨机都为1M）1M的内存用 ABS_Flasher_V1.6 的默认设置同样会备份出2M的数据，里面其实是重复的2部分，如果将这样的数据编辑后刷回，则会造成中途死机！！！
①、如何分析自已的接收机，内存到底是1M，还是2M？
方法1：当你用 ABS Flasher 读出来的“全部.bin”，其上半部跟下半部内容相同（分析方法：用下文提到的十六进制编辑软件“UltraEdit”打开“全部.bin”搜索开头的几个字节，如果在中间部部位找到相同的数据，就说明上半部跟下半部内容相同），就说明你的机器内存是1M的。反之，没有搜索到相同内容，就是2M的内存；
3、接收机背后各个针脚定义：无论背后几根针的接收机，一般都只用到3根，RXD（接收数据）、TXD（发送数据）、GND（地），，，一般还会有2根针：VCC（+3.3v或+5v）和 BL（BootLoader刷死后恢复用的，1.65V）
接收机电压不稳，如果外接小板，最好取usb里的+5v为其供电。
?老式手机数据线（9针串口的）与接收机进行连接（插头内有电平转换电路的，要有TX \ RX \ GND 这三条线的才可以），如图：
?usb口的手机数据线（插头内有电平转换电路的，要有TX \ RX \ GND 这三条线的才可以）usb的手机数据线要安装相应的驱动程序……
诺基亚3250手机数据线，看上去好像只是单纯的USB线，其实不然，里面有232的电平转换芯片！把3250的数据线剪开，里面有三根线，分别为黑、白，蓝 3根线，黑色的一般是GND线，线蓝色的是TX，白色的为RX线，如果无法连接，请对调RX跟TX即可（最好自己先看电路板上的定义及线的颜色）！联机前还要先安装USB-TTL的驱动（网上有好多）
中九升级小板 读BoxID教程 破解有线机卡绑定 绝对原创
中九升级小板读BoxID教程破解有线机卡绑定绝对原创
看到星友反应各地有线机卡绑定需要破解BoxID 才能解密
说实在花钱买Season2读卡器没必要贵又没啥用BoxID一次读取
特此放出中九小板飞线读取BoxID码教程
用此方法可读出的各地机卡绑定的BodID码
本人福建漳州地方用的是永新卡已读出BoxID
步骤如下：
第一步拆开机顶盒拔出卡座按图片接出GND RXD 连接好中九刷机小板
会焊接的直接焊接这2个针脚，不会焊接的直接用我下面的方法
第二步打开软件设置好串口波特率数据位验证位打开串口等
第三步机顶盒连接电源并开机（必须接通有线信号）
监控软件会得到一大串的16位进制的数字记得点保存
第四部打开保存文件查找到80 4C 00 00 04 4C 这段数字
后面的4组字符就是机顶盒的BOXID。
中星九号最新破解升级方法
中星九号最新破解升级方法
山寨机升级
（一）1.拔掉信号线（此步非常重要）；
2.开机；
3.选择遥控器或接收机面板的“菜单键”；
4.进入“系统设置”，密码栏输入“9999”(个别机型可输入超级密码“0000”)，执行“恢复出厂设置”，确认；
（二）中九机对机升级，母机一台。
其实就是目前可以看的机器。
串口线一条。
子机一台只目前无法升级或持续显示升级状态的机子。
5．连接好串口线机器后面。
6．母机通电---按三下F4键。
7．确定。
此时母机面版显示ON。
8．子机通电打开，面版显示为乱吗。
9．升级开始母机面版显示001到099在变为E-P最后在变成001。
升级成功！
10.完毕，退出
关键步骤:拔信号线密码"9999”。
中星9号接收机升级办法一二
中星9号接收机升级办法一二都说升级了山寨接收机看不到了。
今天试了一下，升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。
然后自动进入自动搜索，到39%以后，进度条就不动了。
但是频点在一直在增加变化。
你中断退出。
一个节目也没有保留。
你不中断推出，频点一直在增加。
外观看就像死机了一样。
解决办法是进入设置，返回出厂状态，密码9999或者0000.然后进入手工搜索，频点一没有节目，进入频点2搜索就有了节目，频点三四也有节目，2，3，4这三个频点就有了54个节目。
和以前一样了。
希望能给用锅接收中星九号的朋友以帮助中九机对机升级，母机一台。
其实就是目前可以看的机器。
串口线一条。
子机一台只目前无法升级或持续显示升级状态的几子。
步骤1连接好串口线机器后面。
2。
母机通电---按三下F4键。
3。
确定。
此时母机面版显示ON。
4，子机通电打开，面版显示为乱吗。
5，升级开始母机面版显示001到099在变为E-P最后在变成001。
升级成功升级固件已解开!只要是下面的机子均可升级:解码器芯片是ST5105,海尔H2023，华亚微HTV903和其乐达CT216H。
解调是AV1108，调谐器以SHARPtuner模块为主，少量的ZL5037.其他的如:解码芯片:国芯GX3000，ALi M3330E，华亚HTV903.解调芯片海尔的，国芯GX1121.调谐器RDA5812,AV2020,M88TS2020,MAX2119等等.只有通过机对机升级!升级固件已解开!只要是下面的机子均可升级:解码器芯片是ST5105,海尔H2023，华亚微HTV903和其乐达CT216H。
解调是AV1108，调谐器以SHARPtuner模块为主，少量的ZL5037.其他的如:解码芯片:国芯GX3000，ALi M3330E，华亚HTV903.解调芯片海尔的，国芯GX1121.调谐器RDA5812,AV2020,M88TS2020,MAX2119等等.只有通过机对机升级!中星九号招标机和山寨机升级比较2009年12月27日中九要升级，论坛上已经沸沸扬扬，本帖不讨论其真实性，只是帮各位分析一下招标机和山寨机的区别。
中九卫星接收机升级方法
中九卫星接收机升级方法2009年10月12日后中九卫星升级后部分山寨机开机无法完成自动升级，开机后自动搜索到39%后死机，遥控失灵无法退出，注意这不是死机，方法一：将信号线拔掉，会完成自动搜索，由于无信号搜索，搜完后显示搜到0套电视+0节目套广播节目，此时遥控能用，接收机处于无节目状态，然后接上信号线，进入菜单，将四组转发器进行手动搜索，注意：一定要手动，自动搜索会再次死机的，手动搜索完成后接收机可恢复正常工作，大家可以试试。
方法二：拔掉天线，开机，按菜单——系统设置——密码0000或9999，——按恢复出厂设置，——插上天线，转到手到搜索——按遥控音量+键，按右边键选频点2，按OK，可以搜索到16套电视节目，再同样按右键选频点3，搜索，16套电视节目，选频点4，搜索，又有12套电视节目，共46个电视节目。
注意,一定要手动,自动搜索会再次死机的,手动搜索完成后接收机可恢复正常工作，大家可以试试！郴州高斯贝尔中9机升级：拔信号线>开机>菜单>系统设置>输入密码9999>恢复出厂设置>插信号线>手动搜索>按音量+>确认>自动搜索>OK！）目前中九停掉了--频点1的11840参数的节目，将另三个参数的节目进行了重新打包，11880为16套电视，4套中央广播，11920为16套电视，11960为14套电视。
省台广播均已消失。
11840停掉后节目信号还在，后继可能增加节目，大家继续关注。
我的山寨版中九机一直看到现在，也没有任何升级信号提示。
所谓正版能升级盗版不能升级，纯粹是骗那些政府府当官的。
至少盗版机能看村村通免费台是绝对没有问题的。
所谓空中升级也不过是有的厂家软件完善而已。
那些一味叫骂正版，序号等等都是追求商业利益。
由于硬件一致请放心使用，序列号和升级无关。
小锅卫星接收机怎么升级1.在电视接收机顶盒信号的状态下关掉机顶盒电源，下掉连接天线的信号线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中九升级教程中九升级教程首先在此向各位网友拜个年，祝：大家虎年虎虎生威；新年年年快乐！我算不上什么升级高手，对中九我也是初入贵行，应广大网友的要求，下面就“中九升级”谈谈我的升级经验及有关升级教程。
希望大家共同探讨。
请网友们静下心来，花几分钟时间看完本教程，相信你离中九升级成功不会太远了。
一、摆正升级心态近来中九升级加我QQ的人不下几百人，本人真是应接不暇，有的说麻烦；有的说没有升级设备，有的说升级工具及升级文件难以查找。
其实升级这个东东说容易也容易，说难也可以说是难上了天；说容易吧，不就是在电脑上连几根线，然后将升级文件拷贝到机器里就OK了吗。
说实在的我对中九升级完全是出于个人爱好，没有别的目的。
光刷机线我就买了好几条（在网上购你还得耐心等）便宜的几块钱，贵一点的几十元上百元的都有，几块钱的数据线，光邮政快递费就要二十多元，（真是划不来的）还有升级工具及升级文件什么的，在网上查找，不是要注册，就是要“点点”、“星星”，麻烦死了，有时你花了莫大的力气注了册，也找不到合适的升级工具及文件，如果有兼麻烦的，也就不要搞了，中九机带锅子不也就是百十来块钱吗；还说不定那一天“广电”要将“山寨机”赶尽杀绝，也就再用不着了。
中九升级要的是“个人爱好”，说挣钱吧，你帮别人升级，最多能收三来二十块钱，而且还要冒着机子被刷成砖的危险，何必呢？如果说你是经常买“六合彩”的，而且光输钱，那你就不妨试试这个东东，也许能将你从“赌”中解脱出来，享受升级成功的喜悦！二、升级前期准备1、你必须拥有一台属于你自已的电脑；（台式、笔记本的均可）2、准备带有232转换模块的刷机线；（串口、并口均可，有一种诺基亚带232转换模块的的手机数据线也可以）3、准备好刷机工具及升级文件，目前我搜集的升级工具就有：A、海尔工具；B、国芯工具；C、华亚工具；D、卓异工具；E、阿里、高斯贝尔工具；各种升级工具相配的升级文件也不尽相同。
我这些工具文件都是通刷的，不需要再更改，找准对应的直接升级就行，而且支持以后再次升级，只要输入六位数的超级密码就行。
三、识别机器类型1、升级前必须首先识别机器类型，以便查找相应的升级工具及升级文件，目前山寨机使用的芯片相当复杂，不同类型的芯片型号要找对相应的工具及文件哦，不然你的机器可能会变成砖，或者导致升级时通信错误，下面我例举几种刷机成功的给大家参考，我可不能一概录全哦，对号入座即可升级成功。
.1、ZY-5518A H 春(国芯)板号：PCB-3001FD3方案:芯片掩磨+5812+25L8005单晶6线(国芯3001套片5812单晶6线)①地②TX ③RX ④3.3V ⑤BL2、ZY-5518A G 爱百信仰吉祥(华亚)板号：PCB-900+5810A方案:HTV903+AVL1108+5812+F80-100单晶10线7①地②TX ③RX ④3.3V3、X-668B 日立创新(海尔)板号:ABS-S1.15方案:Hi2023+AVL1108+5812+25L8005双晶6线①RX ②TX ③地④15V ⑤BL4、DX-668B 松下科技星(海尔)+ M- P8（同3）5、668C 松下科技星(华亚)板号：ABS-5.4方案：HTV903F+AVL1108+5812+25L8005双晶6线①RX ②TX ③地④15V ⑤BL6、TRT006（机对机升级）板号:A10S-9AAT方案:AVL1118+AV2020+4558+F80-100单晶10线7.卓异ZY-5518A H 秋(双海尔)板号CB-ABS+5810B 序列号:09331212) S+ B D5 U8方案:HI2023EC+HI3102E+5812+F80-100双晶10线①地②TX ③RX ④3.3V ⑤BL8、D X668双海尔)板号:HI2023E ABS-DEMOV1.00 序列号:0923002E方案:HI2023EC_HI3102E+5812+F80-100双晶10线1\RX ②TX ③5V ④地⑤BL9.ABS-2301(双海尔)板号:HI2023E-ABS-GM-V5.1B方案:HI2023EC+HI3211E+5812+25L8005单晶10线,①地②TX ③RX ④3.3V10.皇视HSR-208B (双海尔)板号:HIC-2023E6A方案:HI2023E+HI3121+AV2020单晶10线①地②TX ③RX ④3.3V.王牌数码王GM-ABS1108A(国芯)方案:GX3001+GX1121+5812+25L8005双晶10线①地②TX ③RX ④3.3V*12.ZY-5518A H 至尊王牌(国芯)板号：PCB-3001+5810C* ~6方案：GX3001+GX1121+5812+25L8005双晶10线)①地②TX ③RX ④3.3V.14、ZY-5518A H 财富(国芯)板号：PCB-3001FD4 序列号：093012FD2方案：芯片掩磨+5812+80L100双晶6线①地②TX ③RX ④3.3V ⑤BL!.15、卓异ZY-5518A H 春(国芯)板号：PCB-3001FD3方案:芯片掩磨+5812+25L8005单晶6线(国芯3001套片5812单晶6线)①地②TX ③RX ④3.3V16、卓异ZY-5518A G 爱百信仰吉祥(华亚)板号：PCB-900+5810A方案:HTV903+AVL1108+5812+F80-100单晶10线:①地②TX ③RX ④3.3V17、TDX-668B 日立创新(海尔)板号:ABS-S1.157 V3方案:Hi2023+AVL1108+5812+25L8005双晶6线①RX ②TX ③地④15V ⑤BL18、TDX-668B 松下科技星(海尔)3 P（同3）19、668C 松下科技星(华亚)方案：HTV903F+AVL1108+5812+25L8005双晶6线,①RX ②TX ③地④15V ⑤BL20、TRT006（机对机升级）板号:A10S-9AAT方案:AVL1118+AV2020+4558+F80-100单晶10线21、Y-5518A H 秋(双海尔)板号CB-ABS+5810B 序列号:09331212①地②TX ③RX ④3.3V ⑤BL板号:HI2023E ABS-DEMOV1.00 序列号:0923002E方案:HI2023EC_HI3102E+5812+F80-100双晶10线①RX ②TX ③5V ④地⑤BL22、2301(双海尔).方案:HI2023EC+HI3211E+5812+25L8005单晶10线①地②TX ③RX ④3.3V24、HSR-208B (双海尔)板号:HIC-2023E6A1方案:HI2023E+HI3121+AV2020单晶10线①地②TX ③RX ④3.3V方案:GX3001+GX1121+5812+25L8005双晶10线①地②TX ③RX ④3.3V25、5518A H 至尊王牌(国芯)板号：PCB-3001+5810方案：GX3001+GX1121+5812+25L8005双晶10线①地②TX ③RX ④3.3V26、5518A H 财富(国芯)方案：芯片掩磨+5812+80L100双晶6线①地②TX ③RX ④3.3V ⑤BL27、王牌D-299Z，5针接口①②TX ，3。
RX ④地!王牌TD-299Z，5针接口四、判断升级端口大多数升级端口使用的是排插，升级常见的有：三针、四针、五针、六针和九针的，注意哦，山寨机中各厂家的脚位定义顺序都不一致，所以必须用万用表测量，首先找出（GND）地（红表笔接高频头（就是锅子上的线连机器的那个接头即为地）再用黑表笔测升级端口的各个脚，电阴值为0的即为地（GND），然后将升级的机器通电，再测量升级端口各针脚空载时的电压，即黑表笔接地，红表笔测出的电压是3.36V~3.30V的基本上可以判定为ＴＸＤ、ＲＸＤ的针脚，它一般做都是并排在一起的；而测出的电压在５Ｖ左右的为ＶＣＣ（负载在数据线MAX3232芯片上降为3.3V这样）如果是五针的升级口，除了ＴＸＤ、ＲＸＤ、ＧＮＤ、ＶＣＣ外，剩下针脚有的可以不需理会而让它空置，但需要特别注意的是，有的机顶盒的５针的升级口很是特殊，除了其中一个ＶＣＣ（空载电压一般是3.3V~5.5V）外，还有一个引脚为ＢＬ（有的标识为Ｖｃｃ２），空载电压大概是1.65V这样，在刷新时就必须将ＶＣＣ和ＢＬ两个针脚短接才能正常读取和烧写数据，否则读写速度将会极其的慢以至读写都不成功，所以在遇到读取备份文件很慢时，就必须考虑将两个针脚进行短接才能读写数据，而使用此两个针脚短接的方法也可激活变成砖头的机器，此外，在这里还要特别值得提醒大家的是：有的五口针脚VCC电压是12V~16V的，这一个短接时就要切记谨慎小心！！考虑要短接时一定要先考虑限流压降（串接限流电阻10K等），有的山寨厂设计有较好的外围电路，就可以直接短接，但是据知大部分的就不行！得要想办法稳定在３.３V～５Ｖ或者找出该值的电压口再与ＢＬ短接，否则直接短接，极易造成芯片烧毁，那就彻底变成废砖头了！九针的ＣＯＭ串口很好连接，一公一母ＣＯＭ线（可直接到电脑城购买），有的甚至可以直接相连，而不必做RS232数据线（因为有的机器主板上本身就设计有MAX3232转换芯片或者TTL电平转换的三极管，拆开机盒看串口附近的电路就知），如果联机提示无法连接或者错误的，则需要考虑ＲＸＤ和ＴＸＤ交叉连接；如果没有设计有RS232电路，则仍然需要做RS232数据线的，应仔细观察接口实际连接是几个针脚，一般有效的也就是３～５个针脚，根据上述使用万用表判别法，只需判别出ＧＮＤ、ＴＸＤ、ＲＸＤ三针或者ＧＮＤ、ＴＸＤ、ＲＸＤ、ＶＣＣ、ＢＬ（有的省略此针脚）４～５针，其余的只是闲置的空脚，只需一对一焊接就行了。
五、判断储存器判断储存器是１ＭＢ的还是２ＭＢ的（注意不是缓存，缓存类似于硬盘和内存条上的记忆芯片）：硬件上判定，以海尔套片主板为例，其中有一个MX25L8005M2C的芯片即为１ＭＢ/８Mbit储存器（类似的还有EN25F80、EN25T80 、M25P80、SST25LF080、F25L008、AT26DF081、W25P80等等），它的体积非常小（贴片芯片），一般为正方体共８个引脚（两边各四个）；如果芯片是ＡＴＭＥＬＡＴ４５ＤＢ１６１Ｂ或者是ＭＸ２９Ｆ２００ＴＴＣ等，它的引脚超过２０个，即两边各超过１０个以上引脚的即为２ＭＢ/１６Mbit以上，如２ＭＢ以上储存器的主板；储存器是储存系统指令程序的载体，升级的软件就是存储在此芯片内。
如果刚开始对ABS_Flasher软件及自己的机子不是很了解,需先做了个备份，不然找不到正确的升级文件，机器就变成砖头了。
