停、送电操作流程

停、送电操作流程

供配电设施操作规程一、停电操作流程:1. 退出电容补偿柜开关并断开各低压分路开关,使低压则总开关不带负荷。

2. 断开低压侧低总开关,并检查机械指示位置,确认于断开位置。

3. 断开变压器高压侧开关,并检查机械指示位置,确认开关处于断开位置。

4. 断开主供或备供电源总开关,并检查机械指示位置,确认开关处于断开位置。

停电操作流程图二、送电操作流程:1. 合上主供或备供电源进线开关,并检查机械指示位置,确认合闸成功。

2. 合上变压器高压侧开关,并检查机械指示位置确认合闸成功。

3. 合上变压器低压侧进线开关,并检查机械指示位置,确认合闸成功,同时观察相电压是否正常。

4.合上变压器低压侧各分路开关,向各客户供电。

5.投入电容补偿柜。

送电操作流程图发电机自动供电操作流程1. 若市电电网故障停止供电时,应启动后备发电机。

2. 发电机平常投入自动状态,发电机电源开关在合闸位置。

市电失压跳闸,柴油发电机自动启动,待转速达到1500r/min,电压达到380V,50HZ,即送电到AA-07、AA-06发电机联络屏。

3. 拉开AA-06屏1#开关及AA-04T屏1#开关(市电供电开关),合上AA-06屏2#开关(供消防设备与车场照明、电梯)及AA-07、AA-04T屏2#开关(发电机供天虹商场应急照明、货梯、扶梯、冷冻机)。

发电机送电操作流程图发电机操作规程及维护保养规则一.启动前检查:1.检查发动机润滑油油位,高油位“HI”位置,但不可超过。

2.检查发动机冷却水水位,水位应在散热水箱盖下5cm位置,该检查应在发动机冷态下进行。

3.检查油箱中的燃油应足够,管路无渗漏并畅通。

4.检查蓄电池组电压应正常,刀开关应合上。

(平时刀开关应断开,电池组应在运转前充满电。

充电时间16~24小时)。

二.准备启动:1.为确保系统设备的安全,如无特殊原因,不使用“自动”或“遥控”启动方式。

2.先合上28/F出烟处的排烟电源开关,再开启排烟机,水帘烟尘处理系统,并将排风扇打开。

(完整版)220kV主变停送电操作

(完整版)220kV主变停送电操作

10.在4#主变三侧验明无电后作安措
2
完整的操作票
操作任务:4#主变系统由运行转检修
1. 合上27-2 2. 合上7-2 3. 退出245自投 4. 合上245 5. 检查245应合好 6. 检查203、204负荷分配 7. 断开204 8. 检查204应断开 9. 断开204控制开关
3
完整的操作票
21.断开2204-4
4
完整的操作票
操作任务:4#主变系统由运行转检修
23.在2204-2主变侧验电应无电
24.合上2204-17
25.在2204-2开关侧验电应无电
26.合上2204-27
27.在2204-4开关侧验电应无电
28.合上2204-47
29.在104-2主变侧验电应无电
30.合上104-7
42. 合上2204-2
43. 检查104应断开
44. 检查104-5、104-6刀闸确在断开位置
45. 合上104-4
46. 合上104-2
47. 检查220kV、110kV母差保护屏主变母线侧刀闸位置 指示正确
48. 204小车推入备用位置
49. 给上204二次插件
50. 合上储能开关
51. 检查204应断开
6
完整的操作票
操作任务:4#主变系统由运行转检修
48. 退出4#主变RCS978保护屏跳高压侧母联压板 49. 退出4#主变RCS978保护屏跳中压侧母联压板 50. 退出4#主变RCS978保护屏跳低压侧分段压板 51. 退出4#主变RCS978保护屏启动失灵保护压板 52. 退出4#主变RCS978保护屏高压侧开关跳闸线圈压板 53. 退出4#主变RCS978保护屏中压侧开关跳闸线圈压板 54. 退出4#主变RCS978保护屏低压侧开关跳闸线圈压板 55. 投入4#主变RCS978保护屏检修状态压板

停、送电操作规程

停、送电操作规程

停、送电操作规程
值班电工负责配电房内高、低压电气设备停、送电操作:
一、停电操作。

值班人员接到停电指令或持有“停电操作票”的作业人员及检查人员的停电要求后,做如下操作:
1、停高压开关时,应核实要停电的开关,填写“倒闸操作票”,确认无误后方可进行停电操作。

停电操作必须戴绝缘手套,穿绝缘靴或站在绝缘台上,操作高压开关手柄,切断油断路器(真空断路器),并在手柄上挂上“有人工作,禁止合闸”的警示牌。

2、低压馈电开关停电时,在切断开关后,实行闭锁,并在开关手柄上挂上“有人操作,禁止合闸”的警示牌。

二、送电操作。

当值班人员接到送电指示或作业人员已工作完毕,原联系人要求送电时,应核实好要送电的开关,确认送电线路上无人工作时方可送电。

严禁约定时间送电。

送电操作如下:
1、高压开关合闸送电:填写“倒闸操作票”,取下停电作业牌,戴好绝缘手套,穿绝缘靴或站在绝缘台上,取下隔板,闭合隔离开关,操作断路器手柄或按钮进行合闸送电。

2、低压馈电开关送电操作如下:取下开关手柄上的“有人工作,禁止合闸”牌后解除闭锁,操作手柄合上开关。

同时,观看检漏继电器绝缘指示,当指针指示低于规定值时,必须立即
断开关,责令作业人员进行处理或向调度室及有关人员汇报,严禁甩掉漏电继电器强行送电。

双回路供电停送电操作流程图

双回路供电停送电操作流程图

双回路供电停送电操作流程图
双回路供电停送电操作流程图

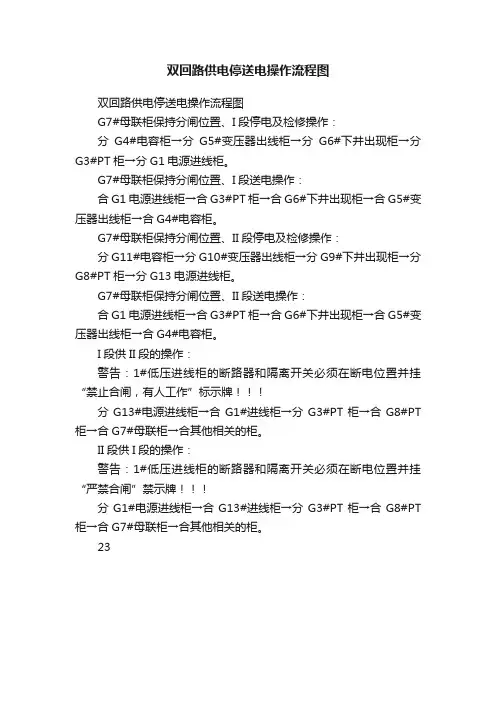

G7#母联柜保持分闸位置、I段停电及检修操作:
分G4#电容柜→分G5#变压器出线柜→分G6#下井出现柜→分G3#PT柜→分G1电源进线柜。

G7#母联柜保持分闸位置、I段送电操作:
合G1电源进线柜→合G3#PT柜→合G6#下井出现柜→合G5#变压器出线柜→合G4#电容柜。

G7#母联柜保持分闸位置、II段停电及检修操作:
分G11#电容柜→分G10#变压器出线柜→分G9#下井出现柜→分G8#PT柜→分G13电源进线柜。

G7#母联柜保持分闸位置、II段送电操作:
合G1电源进线柜→合G3#PT柜→合G6#下井出现柜→合G5#变压器出线柜→合G4#电容柜。

I段供II段的操作:
警告:1#低压进线柜的断路器和隔离开关必须在断电位置并挂“禁止合闸,有人工作”标示牌
分G13#电源进线柜→合G1#进线柜→分G3#PT柜→合G8#PT 柜→合G7#母联柜→合其他相关的柜。

II段供I段的操作:
警告:1#低压进线柜的断路器和隔离开关必须在断电位置并挂“严禁合闸”禁示牌
分G1#电源进线柜→合G13#进线柜→分G3#PT柜→合G8#PT 柜→合G7#母联柜→合其他相关的柜。

23。

停送电操作流程

停送电操作流程

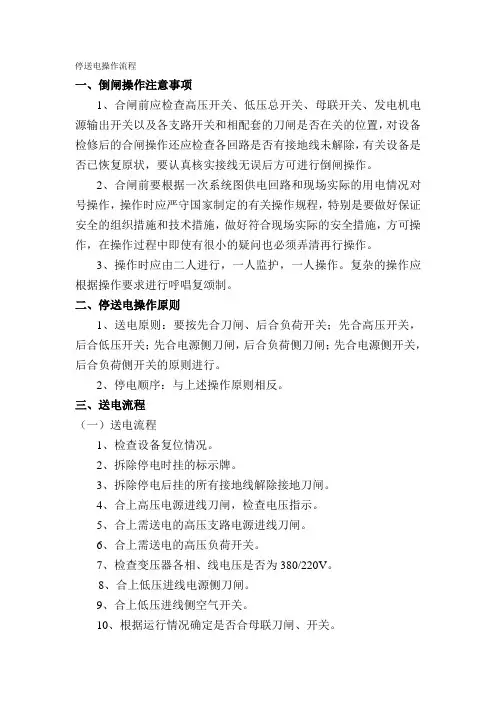

停送电操作流程一、倒闸操作注意事项1、合闸前应检查高压开关、低压总开关、母联开关、发电机电源输出开关以及各支路开关和相配套的刀闸是否在关的位置,对设备检修后的合闸操作还应检查各回路是否有接地线未解除,有关设备是否已恢复原状,要认真核实接线无误后方可进行倒闸操作。

2、合闸前要根据一次系统图供电回路和现场实际的用电情况对号操作,操作时应严守国家制定的有关操作规程,特别是要做好保证安全的组织措施和技术措施,做好符合现场实际的安全措施,方可操作,在操作过程中即使有很小的疑问也必须弄清再行操作。

3、操作时应由二人进行,一人监护,一人操作。

复杂的操作应根据操作要求进行呼唱复颂制。

二、停送电操作原则1、送电原则:要按先合刀闸、后合负荷开关;先合高压开关,后合低压开关;先合电源侧刀闸,后合负荷侧刀闸;先合电源侧开关,后合负荷侧开关的原则进行。

2、停电顺序:与上述操作原则相反。

三、送电流程(一)送电流程1、检查设备复位情况。

2、拆除停电时挂的标示牌。

3、拆除停电后挂的所有接地线解除接地刀闸。

4、合上高压电源进线刀闸,检查电压指示。

5、合上需送电的高压支路电源进线刀闸。

6、合上需送电的高压负荷开关。

7、检查变压器各相、线电压是否为380/220V。

8、合上低压进线电源侧刀闸。

9、合上低压进线侧空气开关。

10、根据运行情况确定是否合母联刀闸、开关。

11、合上电源切换柜进线刀闸。

12、合上电源切换柜断路器,并把KK开关转至手动位。

13、根据要求合上各支路电源进线刀闸、断路器。

14、投入并调节无功补偿装置使COSθ = 0.9(滞后)并转入自动运行。

15、检查各主干及支路电源是否对称,各电气元件是否发热过载。

16、合上发电机电源输出开关,并把电源切换屏控制开关置于自动位置。

17、把电源切换屏控制开关转至自动位置。

(二)全部停电工作流程:1、把电容柜控制器的开关转至手动位置并逐组切除。

2、拉开电容柜断路器、刀闸并放电。

3、切断各支路送电断路器及支路电源进线刀闸。

停送电操作流程2020

停送电操作流程2020

停送电操作流程一、倒闸操作注意事项1、合闸前应检查高压开关、低压总开关、母联开关以及各支路开关和相配套的刀闸是否在关的位置,对设备检修后的合闸操作还应检查各回路是否有接地线未解除,有关设备是否已恢复原状,要认真核实接线无误后方可进行倒闸操作。

2、合闸前要根据一次系统图供电回路和现场实际的用电情况对号操作,操作时应严守国家制定的有关操作规程,特别是要做好保证安全的组织措施和技术措施,做好符合现场实际的安全措施,方可操作,在操作过程中即使有很小的疑问也必须弄清再行操作。

3、操作时应由二人进行,一人监护,一人操作。

复杂的操作应根据操作要求进行呼唱复颂制。

二、停送电操作原则1、送电原则:要按先合刀闸、后合负荷开关;先合高压开关,后合低压开关;先合电源侧刀闸,后合负荷侧刀闸;先合电源侧开关,后合负荷侧开关的原则进行。

2、停电顺序:与上述操作原则相反。

三、送电流程(一)送电流程1、检查设备复位情况。

2、拆除停电时挂的标示牌。

3、拆除停电后挂的所有接地线解除接地刀闸。

4、合上高压电源进线刀闸,检查电压指示。

5、合上需送电的高压支路电源进线刀闸。

6、合上需送电的高压负荷开关。

7、检查变压器各相、线电压是否符合现场实际。

8、合上低压进线电源侧刀闸。

9、合上低压进线侧空气开关。

10、根据运行情况确定是否合母联刀闸、开关。

11、合上电源进线柜进线刀闸。

12、合上电源进线柜真空断路器,并把操作开关转至手动位。

13、根据要求合上各支路电源进线刀闸、真空断路器。

14、投入并调节无功补偿装置使COSθ= 0.9(滞后)并转入自动运行。

15、检查各主干及支路电源是否对称,各电气元件是否发热过载。

(二)全部停电工作流程:1、把电容柜控制器的开关转至手动位置并逐组切除。

2、拉开电容柜断路器、刀闸并放电。

3、切断各支路送电断路器及支路电源进线刀闸。

4、把电源进线柜及发电机控制柜操作开关扳至停止位置。

5、切断母联开关及母联刀闸。

6、切断各路低压电源进线主空气开关及低压主开关电源刀闸。

高压停送电操作流程

高压停送电操作流程

高压停送电操作流程
首先,进行停送电操作前,必须做好充分的准备工作。

操作人员需要穿戴好防护装备,包括绝缘手套、绝缘靴、绝缘帽等,并确保这些装备处于良好状态。

同时,需要检查停送电设备是否完好,包括隔离开关、接地装置等设备,确保其能够正常使用。

接着,进行停送电操作。

首先,操作人员需要到达停送电设备的现场,并与现场负责人进行沟通,确认停送电操作的具体范围和内容。

然后,按照操作规程,依次打开隔离开关,对停电设备进行隔离,确保电力系统处于安全状态。

在此过程中,需要密切注意周围环境和设备状态,确保操作过程中不会发生意外。

在停送电操作完成后,需要进行设备的检查和确认。

操作人员需要对隔离开关、接地装置等设备进行检查,确认其状态良好,不会对电力系统造成安全隐患。

同时,需要与现场负责人进行确认,确保停送电操作已经完成,并可以进行后续工作。

最后,进行停送电操作的记录和归档工作。

操作人员需要对停送电操作进行详细记录,包括操作时间、操作人员、停送电范围等信息,并将这些记录进行归档保存。

这些记录对于日后的工作和安
全管理非常重要,可以作为经验教训进行总结和借鉴。

总的来说,高压停送电操作流程需要严格按照规程进行,确保操作的安全和可靠性。

只有这样,才能有效保障电力设备的安全运行,避免事故的发生,保障人员的生命安全。

希望所有操作人员都能严格遵守操作规程,做好高压停送电工作,为电力系统的安全运行贡献自己的力量。

停送电流程图

停送电流程图

需要变电所停电的流程图
停(送)电申请单位
调度室机电科机电副总经理
审核签字
机电生产队
(制作工作票)
变电所
通知停电
通知停电同意送电
同意停电
该线路所受影响的
所有用电单位
调度室值班员
通知送电操作完成后通知送电
同意送电
同意停电
变电所制作停(送)
电操作票
穿戴绝缘手套手套
使用绝缘用具
进行操作
停(送)电申请单

不需要变电所停电
停(送)电申请单位
调度室机电科机电副总经理
审核签字
机电生产队
(制作工作票)
停(送)电申请单

通知停电
通知停电同意送电
同意停电
该线路所受影响的
所有用电单位
调度室值班员
通知送电操作完成后通知送电同意送电
同意停电
穿戴绝缘手套手套
使用绝缘用具
进行操作
停(送)电申请单
位。

停送电措施和操作顺序

停送电措施和操作顺序

停送电措施和操作顺序停电是指停止输送电能,中断电气设备对外供电的状态;送电则是指供给用电设备正常工作所需的电力。

停送电措施是指在需要进行电力设备的检修和维护时,为确保工作人员的安全和电力设备的可持续运行,采取的停电和送电的预防措施。

下面将详细介绍停送电措施和操作顺序。

停电措施1. 安全检查在进行停电操作之前,需要对电力设备进行安全检查,确保电力设备能正常停止工作,并且不会对工作人员产生安全威胁。

具体操作步骤如下:•首先,需要确认停电范围和关键设备。

通过检查电路图或电力公司提供的设备清单,确认需要断电的设备和范围,包括供电设备和接收设备,以及维护期间需要进行的检查和维修工作。

•其次,需要检查设备运行状况。

检查需要停电的设备,包括开关、保护装置、接地装置、电缆、绝缘子等是否正常,检查电缆连接是否牢固,检查地线是否接地可靠,检查设备周围是否有水、油污等危险物质。

•最后,需要确认安全措施。

对于高压设备,需要设置隔离开关,断开电源和保护电源。

需要在操作现场设置安全警示标志,并制定安全操作程序和个人防护装备。

2. 实施停电在进行安全检查之后,可以开始实施停电措施。

具体步骤如下:•首先,需要通知用电客户,告知停电时间和范围,并提醒用户注意安全。

•其次,需要按照操作程序,依次关闭变电站、配电房和电缆井的开关装置。

•最后,需要对停电范围进行检查,并再次确认停电设备的状态和安全措施。

送电措施1. 安全检查在进行送电操作之前,需要对用电设备和电力设备进行安全检查,确保电力设备能正常工作,并且不会对工作人员和设备产生安全威胁。

具体操作步骤如下:•首先,需要确认送电范围和关键设备。

通过检查电路图或电力公司提供的设备清单,确认需要供电的设备和范围,包括供电设备和接收设备。

•其次,需要检查设备运行状况。

检查需要送电的设备,包括开关、保护装置、接地装置、电缆、绝缘子等是否正常,检查电缆连接是否牢固,检查地线是否接地可靠,检查设备周围是否有水、油污等危险物质。

配电房停电方案及流程

配电房停电方案及流程

配电房停电方案及流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!配电房停电方案与执行流程详解在电力系统中,配电房是连接电网和用户的重要环节,其运行状态直接影响到供电的稳定性和安全性。

变电所停送电操作规程

变电所停送电操作规程

变电所停送电操作规程一、引言停送电是变电所运行过程中常见的操作,为确保操作的安全和有效进行,制定了本操作规程。

规程的内容包括停送电的前期准备、操作步骤和注意事项等。

二、停送电前期准备1.停电申请:操作人员需要事先向上级进行停电申请,并填写相应的停电申请表。

2.通知周边用户:在停送电前,需要提前通知周边用户,以确保他们做好停电前的准备工作。

3.编制停电计划:在申请停电后,操作人员需要编制详细的停电计划,包括停电时间、停电范围等内容。

计划需要上级审批后方可执行。

三、停送电操作步骤1.收到停电指令:操作人员需在规定的停电时间内收到停电指令,确认指令的准确性。

2.通知周边人员:操作人员需要及时通知周边人员停电时间和停电范围,确保周边人员的安全。

3.关闭进线开关:按照停电计划,操作人员需要先关闭进线开关,确保变电所与外部的电力系统完全隔离。

4.逐级断开开关:按照停电计划,操作人员需逐级断开开关,确保供电线路和设备分离。

5.断开负荷开关:最后,操作人员需要断开负荷开关,停止供电。

四、停送电注意事项1.操作人员要严格按照停电计划操作,确保每个步骤的顺利进行。

2.在停电过程中,操作人员要随时关注设备的运行情况,发现异常及时采取措施处理。

3.操作人员要保持机房的清洁和整洁,不得堆放杂物,确保操作的安全性。

4.在停电过程中,不得擅自开启和关闭开关,必须经过操作人员才能进行。

五、停送电的复电操作1.收到复电指令:在完成停电操作后,操作人员需收到复电指令,确认指令的准确性。

2.逐级合闸:按照复电计划,操作人员需逐级合闸,确保设备正常供电。

3.检查设备运行情况:复电后,操作人员需检查设备的运行情况,确保设备正常工作。

六、紧急停电处理1.突发故障:在突发故障情况下,操作人员需要立即停电处理,确保操作人员和设备的安全。

2.其他特殊情况:在其他特殊情况下,如天气恶劣等,操作人员需根据实际情况决定是否停电。

七、总结停送电是变电所运行过程中常见的操作,为确保操作的安全和有效进行,制定了本操作规程。

高压配电房停电送电操作流程与注意事项

高压配电房停电送电操作流程与注意事项

高压配电房停电送电操作流程与注意事项下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压配电房停电与送电操作流程及注意事项详解在电力设施的运行和维护中,高压配电房的停电与送电操作是一项至关重要的任务,它涉及到设备的安全、稳定运行以及人员的生命安全。

电气倒闸相关知识:10kV的倒闸操作以及停送电顺序

电气倒闸相关知识:10kV的倒闸操作以及停送电顺序

倒闸操作,是变配电运行中的必备基础知识,也是每一个电力技术人员都需要了解的,关于倒闸操作,并不是简单的停电,送电就完了,是需要很完善的倒闸操作的流程的?包括:实际操作人,倒闸操作票,停送电的顺序等等,在实际的倒闸操作中,不允许违规作业,否则可能会导致很严重的后果。

10kV线路及开关检修倒闸操作1、线路停电操作,必须先拉开开关,再拉开刀闸(拉出小车),送电的顺序与此相反,不得带负荷拉、合刀闸。

开关在合闸状态时,带负荷拉L1线路侧刀闸造成线路短路事故,L1线路保护动作切除故障。

开关在合闸状态时,带负荷拉L1母线侧刀闸造成母线短路事故,上一级保护动作跳闸,母线停电,该母线所带负荷全部停电。

2、线路送电,操作开关、刀闸前,必须先投入操作电源和保护装置。

线路送电时,先投入操作电源和保护,液压机构投入油泵电机电源且压力升至正常值,小车开关在推至运行位置前要插上二次插头。

如果送电线路存在故障,保护动作切除故障,若未投入操作电源和保护,只能由上一级的保护动作切除故障,致使母线停电,所带负荷全部被迫停电。

3、操作刀闸时,应将该开关的“远方就地”切换开关切至就地位置,以防止在操作刀闸时监控中心值班人员误将开关合闸导致带负荷拉刀闸。

电动操作机构的刀操作后应断开操作电源,手动操作机构的刀闸操作后应锁好。

开关检修时,其两侧电动刀闸的机构箱应加挂机械。

例如L2线路停电操作,开关DL断开后,在操作线路侧刀闸X G时,若监控人员误将开关合闸,就会导致带负荷拉刀闸事故,威胁人身和设备安全。

4、设备检修,必须将其可靠接地,接地前,必须验明接地处各相无电压(1)验电必须使用电压等级合适而且合格的验电器。

(2)电压等级合适:高压低用,灵敏度低,可能有电不能指示;低压高用,绝缘强度不够,可能威胁人身安全。

(3)合格:绝缘强度不合格,若设备有电,威胁人身安全;检测装置不合格,有电可能无法指示。

验电前必须在有电设备上试验,确证验电器良好后再使用。

高低压停送电操作规程

高低压停送电操作规程

高低压停送电操作规程一、操作留意事项1、合闸前应检查高压开关、低压总开关、母联开关、以及各支路开关和相配套的刀闸是否在关的位置,对设备检修后的合闸操作还应检查各回路是否有接地线未解除,有关设备是否已恢复原状,要仔细核实接线无误后方可进行倒闸操作。

2、合闸前要依据一次系统图供电回路和现场实际的用电状况对号操作,做好保证平安的组织措施和技术措施,做好符合现场实际的平安措施,方可操作,在操作过程中即使有很小的疑问也必需弄清再行操作。

3、高压操作时应由二人进行,一人监护,一人操作。

二、停送电操作原则1、送电原则:要按先合刀闸、后合负荷开关;先合高压开关,后合低压开关;先合电源侧刀闸,后合负荷侧刀闸;先合电源侧开关,后合负荷侧开关的原则进行。

2、停电挨次:与上述操作原则相反。

三、送电流程(一)送电流程1、检查设备复位状况。

2、拆除停电时挂的标示牌。

3、拆除停电后挂的全部接地线解除接地刀闸。

4、合上高压电源进线刀闸,检查电压指示。

5、合上需送电的高压支路电源进线刀闸。

6、合上需送电的高压负荷开关。

7、检查变压器各相、线电压是否为380/220V。

8、合上低压进线电源侧刀闸。

9、合上低压进线侧空气开关。

10、依据运行状况确定是否合母联刀闸、开关。

11、合上电源切换柜进线刀闸。

12、合上电源切换柜断路器,并把KK开关转至手动位。

13、依据要求合上各支路电源进线刀闸、断路器。

14、投入无功补偿装置并转入自动运行。

15、检查各主干及支路电源是否对称,各电气元件是否发热过载。

(二)全部停电工作流程:1、把电容柜掌握器的开关转至手动位置并逐组切除。

2、拉开电容柜断路器、刀闸并放电。

3、切断各支路送电断路器及支路电源进线刀闸。

4、把电源切换柜及发电机掌握柜KK开关扳至停止位置。

5、切断母联开关及母联刀闸。

6、切断各路低压电源进线主空气开关及低压主开关电源刀闸。

7、切断各支路高压断路器及高压支路隔离开关。

8、切断高压电源进线总负荷开关及总刀闸(隔离开关)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

A座配电房送电操作流程低压部分操作:一、1#变压器(1TA)及其配电柜的操作检查1#变压器(1TA)有响声,1AL1电缆受电柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开1AL2无功补偿柜的开关(手柄上箭头指向off)2、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按1AL1电缆受电柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上1AL2无功补偿柜的开关(手柄上箭头指向on)5、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记二、2#变压器(1TC)及其配电柜的操作检查2#变压器(1TC)有响声,1BL1电缆受电柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开1BL2无功补偿柜的开关(手柄上箭头指向off)2、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按1BL1电缆受电柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上1BL2无功补偿柜的开关(手柄上箭头指向on)5、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记三、3#变压器(1TB)及其配电柜的操作检查3#变压器(1TB)有响声,1AL9电缆受电柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开1AL10无功补偿柜的开关(手柄上箭头指向off)2、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按1AL9电缆受电柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上1AL10无功补偿柜的开关(手柄上箭头指向on)5、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记以上操作的同时关注各个设备有无异常,送电后关注小区的各个负载的情况,检查各低压开关柜及小区各负载的运行情况,确保电梯、消监控室、门卫、水泵房等设施设备已经有电,并都正常运行。

若有异常及时停掉相应开关,进行检查,故障排除确认无误后再给该回路的送电,遇到疑难情况及时通知主管。

送电操作完成后,做好停电原因、停电及送电时间等情况的书面记录及时交到办公室存档备查。

科瑞物业工程部 2016年9月5日商2配电房送电操作流程低压部分操作:一、1#变压器(5TA)及其配电柜的操作检查1#变压器(5TA)有响声,5AL1低压总柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开5AL2无功补偿柜的手柄开关(手柄上箭头指向off)2、5AL3、5AL4、5AL5、5AL6、5AL7、5AL8六面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按5AL1低压总柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上5AL2无功补偿柜的手柄开关合闸(手柄上箭头指向on)5、5AL3、5AL4、5AL5、5AL6、5AL7、5AL8六面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记二、2#变压器(5TC)及其配电柜的操作检查2#变压器(5TC)有响声,5BL1电缆受电柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开5BL2无功补偿柜的开关(手柄上箭头指向off)2、5BL3、5BL4、5BL5、5BL66四面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按5BL1电缆受电柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上5BL2无功补偿柜的开关(手柄上箭头竖直向上指向on)5、5BL3、5BL4、5BL5、5BL66四面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记三、3#变压器(5TB)及其配电柜的操作检查3#变压器(5TB)有响声,5AL10总柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开5AL11无功补偿柜的开关(手柄上箭头指向off)2、5AL12、5AL13、5AL14三面低压抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按5AL10总柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上5AL11无功补偿柜的开关(手柄上箭头指向on)5、5AL12、5AL13、5AL14三面低压抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记以上操作的同时关注各个设备有无异常,送电后关注小区的各个负载的情况,检查各低压开关柜及小区各负载的运行情况,确保电梯、消监控室、门卫、水泵房等设施设备已经有电,并都正常运行。

若有异常及时停掉相应开关,进行检查,故障排除确认无误后再给该回路的送电,遇到疑难情况及时通知主管。

送电操作完成后,做好停电原因、停电及送电时间等情况的书面记录及时交到办公室存档备查。

科瑞物业工程部 2016年9月5日B座18F配电房送电操作流程低压部分操作:一、变压器(3TB)及其配电柜的操作检查变压器(3TB)有响声,3AL7总柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开3AL8无功补偿柜的开关(手柄上箭头指向off)2、3AL9、3AL10、3AL11三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按3AL7低压总柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上3AL8无功补偿柜的开关(手柄上箭头指向on)5、3AL9、3AL10、3AL11三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记二、变压器(3TC)及其配电柜的操作检查变压器(3TC)有响声,3BL1总柜及3AL6联络柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开3BL2无功补偿柜的开关(手柄上箭头指向off)2、3BL3、3BL4、3BL5、3AL3、3AL4、3AL5六面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、分别按3BL1总柜及3AL6联络柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上3BL2无功补偿柜的开关(手柄上箭头指向on)5、3BL3、3BL4、3BL5、3AL3、3AL4、3AL5六面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记以上操作的同时关注各个设备有无异常,送电后关注小区的各个负载的情况,检查各低压开关柜及小区各负载的运行情况,确保电梯、消监控室、门卫、水泵房等设施设备已经有电,并都正常运行。

若有异常及时停掉相应开关,进行检查,故障排除确认无误后再给该回路的送电,遇到疑难情况及时通知主管。

送电操作完成后,做好停电原因、停电及送电时间等情况的书面记录及时交到办公室存档备查。

科瑞物业工程部 2016年9月5日商1配电房送电操作流程低压部分操作:一、1#变压器及其配电柜的操作检查1#变压器有响声,4AL10母线受电柜、4AL5联络柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开4AL9无功补偿柜的手柄开关(手柄上箭头指向off)2、4AL3、4AL4、4AL6、4AL7、4AL8五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按4AL10母线受电柜、4AL5联络柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上4AL9无功补偿柜的手柄开关合闸(手柄上箭头指向on)5、4AL3、4AL4、4AL6、4AL7、4AL8五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记二、3#变压器及其配电柜的操作检查3#变压器有响声,4BL1电缆受电柜、4AL21联络柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开4BL2无功补偿柜的开关(手柄上箭头指向off)2、4BL3、4BL4、4BL5、4BL6、4BL7、4BL8、4AL20、4AL13、4AL14、4AL15、4AL16、4AL17、4AL18、4AL19各低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按4BL1电缆受电柜、4AL21联络柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上4BL2无功补偿柜的开关(手柄上箭头竖直向上指向on)5、4BL3、4BL4、4BL5、4BL6、4BL7、4BL8、4AL20、4AL13、4AL14、4AL15、4AL16、4AL17、4AL18、4AL19各低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记以上操作的同时关注各个设备有无异常,送电后关注小区的各个负载的情况,检查各低压开关柜及小区各负载的运行情况,确保电梯、消监控室、门卫、水泵房等设施设备已经有电,并都正常运行。

若有异常及时停掉相应开关,进行检查,故障排除确认无误后再给该回路的送电,遇到疑难情况及时通知主管。

送电操作完成后,做好停电原因、停电及送电时间等情况的书面记录及时交到办公室存档备查。

科瑞物业工程部 2016年9月5日B座B1配电房送电操作流程低压部分操作:一、2#变压器(2TB)及其配电柜的操作检查2#变压器(2TB)有响声,2AL7母线受电柜分闸指示灯(绿色)亮,则执行如下操作:1、断开2AL8无功补偿柜的手柄开关(手柄上箭头指向off)2、2AL9、2AL10、2AL11三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按2AL7母线受电柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上2AL8无功补偿柜的手柄开关合闸(手柄上箭头指向on)5、2AL9、2AL10、2AL11三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。

不在用的除外---有标记二、1#变压器及其配电柜的操作检查1#变压器(2TA)有响声,2AL1母线电缆受电柜、2AL6联络柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开2AL2无功补偿柜的开关(手柄上箭头指向off)2、2AL3、2AL4、2AL5、2BL5、2BL4、2BL3各低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按42AL1母线电缆受电柜、2AL6联络柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上2AL2无功补偿柜的开关(手柄上箭头竖直向上指向on)5、2AL3、2AL4、2AL5、2BL5、2BL4、2BL3各低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。
