关于以太网和Vlan的几种封装

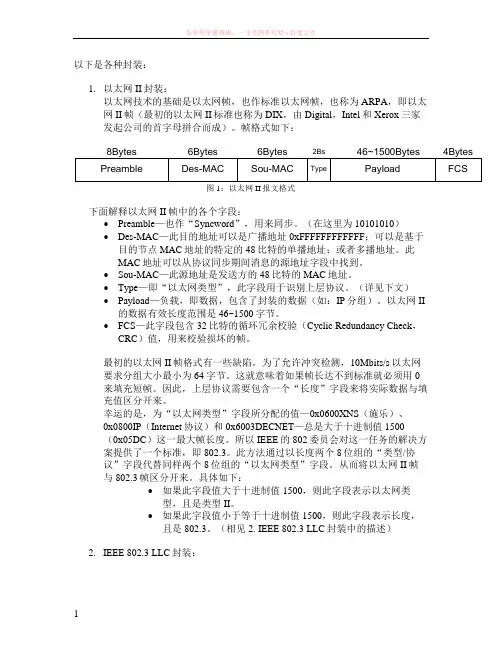

以下是各种封装：
1.以太网II封装：
以太网技术的基础是以太网帧，也作标准以太网帧，也称为ARPA，即以太网II帧（最初的以太网II标准也称为DIX，由Digital，Intel和Xerox三家
发起公司的首字母拼合而成）。

帧格式如下：
图1：以太网II报文格式
下面解释以太网II帧中的各个字段：
∙Preamble—也作“Syncword”，用来同步。

（在这里为10101010）
∙Des-MAC—此目的地址可以是广播地址0xFFFFFFFFFFFF；可以是基于目的节点MAC地址的特定的48比特的单播地址；或者多播地址。

此
MAC地址可以从协议同步期间消息的源地址字段中找到。

∙Sou-MAC—此源地址是发送方的48比特的MAC地址。

∙Type—即“以太网类型”，此字段用于识别上层协议。

（详见下文）
∙Payload—负载，即数据，包含了封装的数据（如：IP分组）。

以太网II 的数据有效长度范围是46~1500字节。

∙FCS—此字段包含32比特的循环冗余校验（Cyclic Redundancy Check，CRC）值，用来校验损坏的帧。

最初的以太网II帧格式有一些缺陷。

为了允许冲突检测，10Mbits/s以太网
要求分组大小最小为64字节。

这就意味着如果帧长达不到标准就必须用0
来填充短帧。

因此，上层协议需要包含一个“长度”字段来将实际数据与填充值区分开来。

幸运的是，为“以太网类型”字段所分配的值—0x0600XNS（施乐）、
0x0800IP（Internet协议）和0x6003DECNET—总是大于十进制值1500
（0x05DC）这一最大帧长度。

所以IEEE的802委员会对这一任务的解决方案提供了一个标准，即802.3。

此方法通过以长度两个8位组的“类型/协
议”字段代替同样两个8位组的“以太网类型”字段。

从而将以太网II帧
与802.3帧区分开来。

具体如下：
∙如果此字段值大于十进制值1500，则此字段表示以太网类
型，且是类型II。

∙如果此字段值小于等于十进制值1500，则此字段表示长度，
且是802.3。

（相见2. IEEE 802.3 LLC封装中的描述）
2.IEEE 802.3 LLC封装：
由于在改进了以太网II帧后仍然需要一个新的分组来表示类型以识别上层协议，因此在802.3的基础帧中的“长度”字段后面又紧跟了一个逻辑链路控制首部（Logical Link Control，LLC，遵循IEEE 802.2）。

帧格式如下：
2Bs
下面解释IEEE 802.3 LLC帧中的各个字段：
∙Preamble—同以太网II帧。

（此为10101011）
∙Des-MAC—同以太网II帧。

∙Sou-MAC—同以太网II帧。

∙Len—即“长度”字段，此处为以太网II帧中“以太网类型”字段的替换，表示帧的长度，但是不包括前同步码（Preamble）、FCS、目的和源MAC地址以及长度字段本身等字段。

∙DSAP—（Destination Service Access Point，目标服务接入点）字节，8位比特。

当此值为0xAA时，表示子网访问协议（Subnetwork Access
Protocol，SNAP）。

∙SSAP—（Source Service Access Point，来源服务接入点）字节，8位比特。

当此值为0xAA时，表示子网访问协议（Subnetwork Access
Protocol，SNAP）。

∙CTRL—“控制”字段，指定了LLC帧的类型。

∙Payload—同以太网II帧。

802.3LLC的数据有效长度范围是43~1497字节。

∙FCS—同以太网II帧。

值须重新计算。

3.IEEE 802.3 SNAP封装：
继承了802.3LLC的帧格式，并且添加了SNAP字段。

2Bs
下面解释IEEE 802.3 SNAP帧中的各个字段：
∙Preamble—同802.3LLC帧。

∙Des-MAC—同802.3LLC帧。

∙Sou-MAC—同802.3LLC帧。

∙Len—同802.3LLC帧。

∙DSAP—在此值为0xAA，表示SNAP。

∙SSAP—在此值为0xAA。

∙CTRL—同802.3LLC帧。

∙SNAP—即“子网访问协议（Subnetwork Access Protocol）”，SNAP首部包括3个字节的厂商代码和2个字节的本地代码。

厂商代码为
0x000000时表示本地代码是一个以太网类型II以便能向后兼容。

这种新格式将“以太网类型”字段从它在以太网II中的原始位置向右移动的8
个字节。

∙Payload—同802.3LLC帧。

802.3SNAP的数据有效长度范围是38~1492字节。

∙FCS—同802.3LLC帧。

值须重新计算。

4.IEEE 802.1Q封装：
802.1Q 的首部并非实际封入原始帧中，而是以太网II帧里，在原始帧里的MAC源地址字段与“以太网类型”字段之间添加一个32位元的域(field)。

2Bs
下面解释IEEE 802.1Q帧中的各个字段：
∙Preamble—同以太网II帧。

∙Des-MAC—同以太网II帧。

∙Sou-MAC—同以太网II帧。

∙802.1Q Header—表示了这是一个VLAN的帧，保存了VLAN的信息。

（详见下文）
∙Type—同以太网II帧。

∙Payload—同以太网II帧。

数据有效长度范围是46~1500字节。

∙FCS—同以太网II帧。

值须重新计算。

其中的802.1Q头部封装遵守如下格式：
∙TPID—标签协议识别符（Tag Protocal Identifier, TPID）：一组16位元的域，用来识别802.1Q帧，其数值被设定在0x8100以用来辨别某个
IEEE 802.1Q的帧为已被标签头部，因为这个域所被标定位置与以太网
类型II帧中的“以太网类型”字段在未标签帧的域相同，这是为了用来区别未标签的帧。

∙TCI—标签控制信息（Tag Control Information，TCI）：长度为2字节，包含有PCP、CFI和VID3个字段。

∙PCP—优先权代码点（Priority Code Point, PCP）：以一组3位元的域当作IEEE 802.1P优先权的参考，从0（最低）到7（最高），用来对数据流(音讯、影像、档案等等)作传输的优先级，也被称为“服务等级
（Class of Service，CoS）”。

∙CFI—标准格式标识符（Canonical Format Indicator, CFI）：1位元的域。

若这个域的值为1，则MAC地指为非标准格式；若为0，则为标准格
式；在以太交换器中它通常默认为0。

在乙太和令牌环中，CFI用来解
决两者的兼容性问题。

若帧在以太端中接收数据，则CFI的值必须设为1，且这个端口不能与未标签的其他端口桥接。

∙VID—虚拟局域网识别符（VLAN Identifier, VID）： 12位元的域，用来具体指出帧是属于哪个特定VLAN的。

值为0时，表示帧不属于任何一个VLAN；此时，802.1Q标签仅代表优先权。

12位元的值0xFFF为保
留值，其他的值都可用来做为总共4094个VLAN的标识符。

在桥接器
上，VLAN1在管理上作为保留值。

5.IEEE 802.1AD封装：
双重标记（IEEE 802.1AD），也叫作QinQ，对于互联网服务提供商（ISP）是非常有用的。

它允许已被打上VLAN标签的混合数据从客户端送出时ISP仍然可以在内部使用VLAN。

2Bs
下面解释IEEE 802.1AD帧中的各个字段：
∙Preamble—同以太网II帧。

∙Des-MAC—同以太网II帧。

∙Sou-MAC—同以太网II帧。

∙802.1Q OuterTag—外部标签（next to Source MAC and representing ISP VLAN）会先于内部标签（inner）被解封装。

此时，一个可变的TPID
在16进位值可能为9100、9200或是9300，通常作为外部标签；然而在值为88a8时会违反802.1AD而无法作为外部标签。

∙802.1Q InnerTag—内部标签，格式同IEEE 802.1Q头部。

∙Type—同以太网II帧。

∙Payload—同以太网II帧。

数据有效长度范围是46~1500字节。

∙FCS—同以太网II帧。

值须重新计算。
