2 LW10B-252高压开关概述2.1 LW10B-252高压开关特点与组成结构LW10B-252支柱式六氟化硫开关是河南平高电气股份有限公司，在LW6B-252型产品的基础上开发研制的新产品，每相配用一台该公司自行开发研制的B型液压操动机构。
该液压机构阀系统采用集成块式的结构，体积小并放置在油箱中，既保持了液压机构动作快、特性稳定、低噪音、低磨损、高可靠性等特点，又减少了液压机构的外部渗漏，而且开关本体直接安装在机构箱顶部，简化了机械连接和气路连接，进一步提高了整体的可靠性，同时也减少了占地面积，开关可进行单相操作或三相电气联动操作。
LW10B-252高压开关按功能可分为以下几部分：①导电部分：开关导通电流的部分。
它允许通过长时间的正常负荷电流和一定时间的异常电流，如过负荷电流和短路电流。
②绝缘部分：保证开关电气绝缘的部分。
它包括三个基本方面，即对地绝缘、相间绝缘和断口绝缘。
③接触系统和灭弧装置：执行电路的开断和关合的部分。
它表征开关的合闸和分闸的能力。
④操作系统：促使触头分断和接通的部分。
它赋予开关以规定程序的动作以及一定的动作时间和速度。
LW10B-252型SF6开关为瓷柱式结构，其三级结构及布置图见图1.，根据用户的要求，支柱瓷套可分为双节（图1-a）和单节（图1-b）两种；接线方式又可分为上接线板对准前门（X型）和下接线板对准前门（M型）两种型式，高进低出或低进高出均可（图1所示的产品型式即为X型）。
每台开关由三个独立的单极组成，单极结构见图2。
开关单极主要由灭弧室、支柱、液压机构及密度继电器等零部件组成。
现把各组成部分的结构与工作原理分述如下：图1-a双节支柱瓷套图1-b单节支柱瓷套图2单极结构2.3.1 极柱极柱主要有灭弧室，支柱瓷套及拐臂箱等组件组装而成见图3每一极5柱为一气密单元。
极柱自上而下，分为上出线板，灭弧室，下出线板，支柱瓷套，绝缘拉杠，拐臂箱，机构操作杠几部分组成⑴上下出线板上下出线板为一次线路用见图3。
GW11A-252I安装使用说明书 GW11A-252
薄薄一层工业凡士林油，并立即进行装配。
8 包装、运输与储存
8.1 隔离开关分若干箱包装出厂，瓷瓶及导电闸刀采用密封包装，以
免在运输中损坏。
8.2 产品运输时应按包装箱外作业标记，不允许倒置。
8.3 产品到货时请及时进行验收，如发现有问题，应立即与制造厂联系 0KA.805.107 以标便记 分析处处数 理。更改文件号 签 字 日 期
7
（峰值），kV
断口
1050 1050（＋200）
额定操作冲击耐受电压 对地
8
（峰值），kV
断口
――― ―――
9 额定开断电容电流，A
1
10 额定开断电感电流，A
0.5
11 额定频率，Hz
50
在1.1倍额定相电压下：
12 无线电干扰水平
a) 晴天、夜晚无可见电晕；
b) 无线电干扰电压不大于500μ V。
GB/T11022 高压开关设备和控制设备标准的共用技术要求
GB/T16927.1 高电压试验技术 第一部分 一般试验要求
2 产品使用环境条件
2.1 海拔一般不超过1000m，特殊情况不超过2500m。
2.2 环境温度：-40℃～40℃。
2.3 风压不超过700Pa（相当于风速34m/s）。
2.4 地震烈度不超过9度。
13 单极重量， kg
单地：1610kg、双地：1690 kg、三地：1770
kg
注：隔离开关所配用的接地开关额定短时耐受电流和额定峰值耐受电流同主闸刀。
3.2 产品特征见表2。 表 2
特征
结构形式
有无接地开关
a)不接地 b)单接地 （静侧接地或动侧接地） c)双接地（双动侧与一动一静接地） d)三接地
高压电源设备GW16型隔离开关操作问题与解决方法说明书

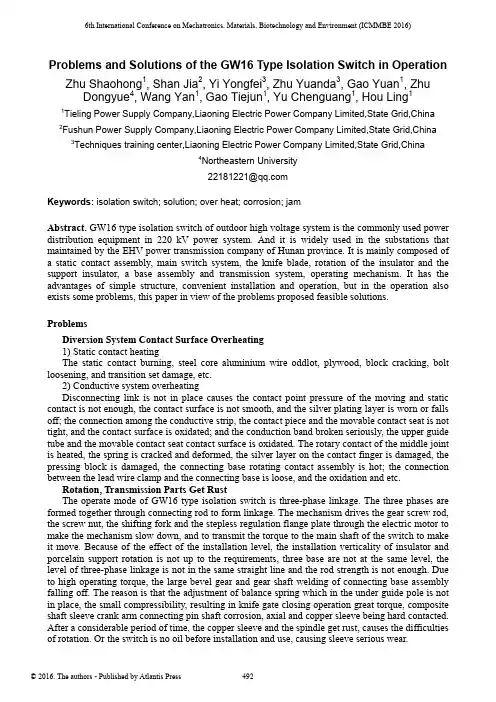

6th International Conference on Mechatronics, Materials, Biotechnology and Environment (ICMMBE 2016)Problems and Solutions of the GW16 Type Isolation Switch in Operation Zhu Shaohong1, Shan Jia2, Yi Yongfei3, Zhu Yuanda3, Gao Yuan1, Zhu Dongyue4, Wang Yan1, Gao Tiejun1, Yu Chenguang1, Hou Ling1 1Tieling Power Supply Company,Liaoning Electric Power Company Limited,State Grid,China2Fushun Power Supply Company,Liaoning Electric Power Company Limited,State Grid,China 3Techniques training center,Liaoning Electric Power Company Limited,State Grid,China4Northeastern University***************Keywords: isolation switch; solution; over heat; corrosion; jamAbstract. GW16 type isolation switch of outdoor high voltage system is the commonly used power distribution equipment in 220 kV power system. And it is widely used in the substations that maintained by the EHV power transmission company of Hunan province. It is mainly composed ofa static contact assembly, main switch system, the knife blade, rotation of the insulator and thesupport insulator, a base assembly and transmission system, operating mechanism. It has the advantages of simple structure, convenient installation and operation, but in the operation also exists some problems, this paper in view of the problems proposed feasible solutions.ProblemsDiversion System Contact Surface Overheating1) Static contact heatingThe static contact burning, steel core aluminium wire oddlot, plywood, block cracking, bolt loosening, and transition set damage, etc.2) Conductive system overheatingDisconnecting link is not in place causes the contact point pressure of the moving and static contact is not enough, the contact surface is not smooth, and the silver plating layer is worn or falls off; the connection among the conductive strip, the contact piece and the movable contact seat is not tight, and the contact surface is oxidated; and the conduction band broken seriously, the upper guide tube and the movable contact seat contact surface is oxidated. The rotary contact of the middle joint is heated, the spring is cracked and deformed, the silver layer on the contact finger is damaged, the pressing block is damaged, the connecting base rotating contact assembly is hot; the connection between the lead wire clamp and the connecting base is loose, and the oxidation and etc.Rotation, Transmission Parts Get RustThe operate mode of GW16 type isolation switch is three-phase linkage. The three phases are formed together through connecting rod to form linkage. The mechanism drives the gear screw rod, the screw nut, the shifting fork and the stepless regulation flange plate through the electric motor to make the mechanism slow down, and to transmit the torque to the main shaft of the switch to make it move. Because of the effect of the installation level, the installation verticality of insulator and porcelain support rotation is not up to the requirements, three base are not at the same level, the level of three-phase linkage is not in the same straight line and the rod strength is not enough. Due to high operating torque, the large bevel gear and gear shaft welding of connecting base assembly falling off. The reason is that the adjustment of balance spring which in the under guide pole is not in place, the small compressibility, resulting in knife gate closing operation great torque, composite shaft sleeve crank arm connecting pin shaft corrosion, axial and copper sleeve being hard contacted.After a considerable period of time, the copper sleeve and the spindle get rust, causes the difficulties of rotation. Or the switch is no oil before installation and use, causing sleeve serious wear.© 2016. The authors - Published by Atlantis Press492Insulator RuptureThe turning porcelain fracture phenomenon is more common, also support porcelain fracture phenomenon. There also exist supporting porcelain fracture phenomenon. The main reason of the turning porcelain fracture is the rust at the rotation and transmission parts of the knife gate, and lubricating oil dry, resulting in operating torque increase greatly, porcelain by the large torque and twist off. The porcelain flange bonding being etched by wind and rain for a long time, and thermal expansion and contraction lead to fall off layer by layer. Such a vicious cycle, finally result in the insulator and the flange completely detachment out of the external force. Another reason is the improper adjustment of the balance spring.Actuator FaultMainly including mechanical failure and electrical failure. The mechanical failure including the mechanism being locked by grounding switch, and the screw nut can not reset result in the motor idling, etc. The electrical failure including the power circuit is obstruct, the breaker is in the closing state or conversion switch is not in place, the bus switch at both ends of the grounding switch is in the closing state, lead to unreasonable circuit control etc.Grounding Knife Gate EHV Operation DifficultyBefore the substation transformed, which is managed by the power transmission company of Hunan province, although a lot of grounding knife switch is single phase operation, it is still difficult. Switch can not be put in place, the vertical transmission rod even being twist off, and the gear of hand-operating mechanism would appear broken teeth. The main reason is that the manually operated mechanism of the grounding knife switch of the isolation switch is eroded by the wind and rain for a long time, and the rotating parts are not tightly sealed. Although being coated with grease, it forms a layer of dry hard layer with the rain, dust, rust and other effects together, the rotation shafts are bonded together, resulting in the difficulty of turning the shaft.SolutionThe Improvement of the Leading Electrical SystemThe respective conductive contact surfaces should be polished smooth, the fixed contact surfaces such as coated conductive paste clips should be coated with conductive paste, so that they can have a good contact; the conductive grease or neutral vaseline which is coating on the dynamic and static contact at the contact should be uniformly thin, otherwise it will stick dye dust easily and affect the contact. Note that when polishing silver layer can not be rubbed off too much of the silver layer and burning off should be re-processed silver.Increasing the Contact PressureWhen the switch is in the operation, rain cover become old and damaged, rain come into the internal conductive tube, internal clamping spring, spring pins rust, so that the spring will be reduced, cutting cylindrical pin, causing the movable contacts can not be clamped. Besides since the small wheel in the middle of the connecting fork wear severe deformation, also leads to a reduction of the clamping force. According to experience, the original cylindrical pin replaced within 8 plus a cylindrical pin 5; replacing the entire length of the spring clamp unqualified covers (The free length should be 340-t-5m／n ); replacing the wheel wear resistant composite wheel, so that it can be better.The Improvement of Operating MechanismThis type of knife was originally equipped with the type of CJ7 electric mechanism, the output shaft drives the rotary action of middle phase insulator by a double four agencies above the box. Since the many intermediate links and a large operating torque, the links always become twist. besides since the original screw nut dish stretch across the switch is not enough, the phenomenon of tripping and can not be reset often appears. We have carried out all the transformation of such institutions, instead CJ7B electric mechanism, increasing the intensity of the spring. After the closing minutes in place, then even if the screw nut separate from the screw can also be automatically reset. In addition, CJ7B electric mechanism main shaft rotated by the output rod drive493to reduce intermediate links output torque loss and increase reliability.The Improvement of Ground Switch Hand-operating MechanismChange the original type of CS17-1I hand-operating mechanism institutions to the type of CSB hand-operating mechanism of the base assembly use the patent products of the Changsha high voltage switch gear factory. The rotational parts of the improved new institutions become more flexible. The coupling between the mechanism spindle and the spindle switch use the mode of friction disc, the operating torque of which is large, after the transformation, the three-phase linkage operation of grounding switch mechanism has a smaller force than the original single-phase operation.References[1] Chen Shiqing. On the Condition-based Maintenance of Power Transformer [J]. Transformer.[2] Lu Jizhi. On the Condition-based Maintenance and Development of Electric Transmission and Transformation Equipment[J ].Yunan Electric Power.[3] Ma Jie. Carry out Equipment Condition-based Maintenance and Ensure the Safe Operation of Power Grid[J].Sci-Tech Information Development & Economy.[4] China Planning Press. Collaboration for the Construction and Acceptance Standard of Installation Project of Electrical Device [M].Beijing:China Planning Press.[5] Chemistry Standardization for Power Plant Technical Committee of Ministry of Electric Power Industry. Collaboration for the Standards of Quality and Test Method of Oil Used for Electric Power [M]. China Standard Press.494。
220kV隔离开关定修标准(GW16-252垂直断口)
GW16—252/3150型2500隔离开关定修标准批准：审核：初审：修编：编写：目录1.引用标准2.主题内容及适用范围3.检修周期及检修项目3.1.检修周期3.2.检修项目3.2.1.大修标准项目3.2.2.小修标准项目3.2.3.维护及检查项目4.检修准备工作4.1.作业条件4.1.1.系统状态4.1.2.检修条件4.1.3.配合工作4.2.检修场地及机械5.检修工艺及质量标准5.1.检修调整及质量标准5.1.1.本体检修5.1.2.接地刀闸检修5.1.3.操作机构检修5.2.整体调试5.3.检修后的安装和调试5.3.1.单极安装和调试5.3.2.电动机构的安装与三极连动的调试5.3.3.接地开关的安装与调试5.3.4.整体调试6.试验项目6.1.修前试验6.2.修中试验6.3.修后试验7.安装后的检查机验收8.设备图册GW16—252/3150型隔离开关定修标准25001.引用标准1.1.《GW16—252/31502500型垂直断口隔离开关安装使用说明书》河南平高电气股份有限公司2005年4月1.2.《CJ7A型电动机操动机构安装使用说明书（PK4.132-Ⅰ）》河南平高电气股份有限公司2005年4月2.主题内容及适用范围：2.1.本定修标准适用于我公司所属风厂GW16—252型垂直断口隔离开关的检修及维护。
其他厂家生产的GW16系列隔离开关的检修及维护可参考此执行，只是其中的调试数据要按原厂家说明书要求进行，其它检修方式与此相同。
3.检修周期及检修项目3.1.检修周期3.1.1.大修周期：10年一次大修。
3.1.2.小修周期：每年至少一次。
3.1.3.临时性检修：根据发生的异常或故障情况即时检修。
3.2.检修项目3.2.1.大修标准项目：3.2.1.1.全部导电回路检修，即动、静触头和导电杆的分解检修；3.2.1.2.传动系统分解检修；3.2.1.3.瓷瓶检修清扫、测绝缘电阻；3.2.1.4.电动操动机构检修;3.2.1.5.各紧固、连接螺栓的更换；3.2.1.6.各机械参数调整;3.2.1.7.底座及传动部分涂漆或做防锈处理；3.2.1.8.接地刀闸及其操动机构的分解大修；3.2.1.9.机械闭锁、电气闭锁的检验；3.2.1.10.就地和远方手动、电动操作试验。
GW6B-252说明书
操作极隔离开关附带接地开关基座分闸位置的确定，参见图g
地刀分闸位置：联锁板的圆柱销在缺口圆盘缺口的中央
图g
4.3.3操作极隔离开关的调试
a）手动缓慢操作电动机操动机构，将隔离开关合上，观察导电臂应左右对称，钳夹位置是否处于正中位置，左右偏移允许50mm。
签字
日期
会签
批准
1.3
a)环境温度-50℃～+50℃；
b)海拔不超过2000m；
c)风速不超过34m/s；
d)覆冰厚度不超过10mm；
e)地震烈度不超过9度；
f)空气污秽程度：适用于Ⅳ级及以下污秽地区；
g)无频繁激烈振动，无易燃易爆和化学腐蚀物质；
h)阳光辐射强度1000W/m2(晴天中午)。
2
表1
c）将导电臂、传动箱连同操作绝缘子一同吊起，移动到支柱绝缘子的上方，并使基座上操作拐臂的传动销穿入操作绝缘子下传动法兰孔中，最后使传动箱对正支柱绝缘子上法兰孔，用螺栓M16×55（含平垫、弹垫）固定。
注意：传动箱的安装要按照A、B、C三极顺序进行安装。面对操动机构排序A、B、C，不可随意调换，因工厂出厂前是按照A、B、C三极整组联调合格并在相关部件打上记号。
2.合闸后顶杆应伸进套筒约6mm（“红色标志”刚好隐没在套筒内）。若“红色标志”露在套筒外，则伸长L2，若“红色标志”插入套筒内太多，则缩短L2。
4.3操作极隔离开关的安装、调整
4.3.1将电动操动机构按安装图的尺寸，固定在操作极隔离开关下方。把隔离开关置于分闸位置，操动机构也置于分闸位置时，将垂直杆带孔端套入传动轴中，用Φ15的不锈钢销（从基座上拆下）连接。垂直杆下端用机构接头夹紧。垂直连接杆在出厂时长度留有一定的裕度，以适应用户不同的安装高度要求，垂直连接杆长度取机构示意图中所示A点至上方连接轴销中心之间的尺寸。

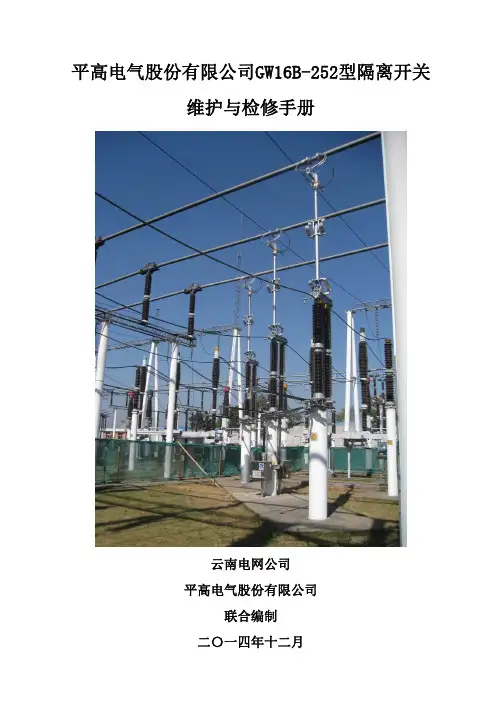

河南平高GW16B-252设备维护检修手册V1.0(试行)
