压力仪表基础知识

压力仪表基础知识一、引言压力仪表是工业生产中常用的一种测量仪器，用于测量液体、气体等介质的压力。

它在工业控制、工艺监测等领域起着至关重要的作用。

本文将介绍压力仪表的基础知识，包括其分类、工作原理和常见故障及解决方法。

二、压力仪表分类压力仪表主要分为机械式压力仪表和电子式压力仪表两大类。

1. 机械式压力仪表机械式压力仪表是利用机械结构将压力转换为位移或力的大小，再通过指针或刻度盘显示压力数值。

常见的机械式压力仪表有压力表和差压表。

- 压力表：通过弹簧或膜片等机械结构将压力转换为位移，再通过指针指示压力数值。

常用于测量液体或气体的压力，广泛应用于工业生产中。

- 差压表：通过测量流体两侧的压力差来间接测量流量。

常用于管道流体的控制和监测，如液位计、流量计等。

2. 电子式压力仪表电子式压力仪表是利用压阻、电容、电感等电子元件来测量压力，并通过显示屏显示压力数值。

常见的电子式压力仪表有压阻式压力传感器和压电式压力传感器。

- 压阻式压力传感器：利用压阻效应来测量压力，将电阻值的变化转换为电压信号。

具有高精度、高稳定性等优点，广泛应用于工业自动化控制领域。

- 压电式压力传感器：利用压电效应来测量压力，将压力转换为电荷量或电压信号。

具有灵敏度高、响应速度快等优点，常用于高精度的压力测量。

三、压力仪表工作原理压力仪表的工作原理根据不同的类型有所差异。

以压力表为例，其工作原理如下：1. 机械式压力仪表工作原理机械式压力仪表通过压力作用于弹簧或膜片等机械结构，使其发生位移或变形。

位移或变形转化为指针的旋转或刻度盘的变化，从而显示压力数值。

2. 电子式压力仪表工作原理电子式压力仪表通过压阻式或压电式压力传感器测量压力，并将压力转换为电阻值或电荷量。

然后，通过电路处理和放大，将压力信号转换为与压力成正比的电压或电流信号。

最后，通过显示屏显示压力数值。

四、常见故障及解决方法压力仪表在使用过程中可能会出现一些故障，常见故障及解决方法如下：1. 压力读数不准确：可能是由于压力仪表的零点偏移或量程漂移引起的。

压力表的结构原理及类别解析

压力表的结构原理及类别解析压力表是一种测量液体或气体压力的仪器。

在工业生产、机械制造、船舶航海等领域中被广泛应用。

本文将介绍压力表的结构原理以及常见的压力表类别。

压力表的结构原理压力表的主要结构包括指针、表盘、弹簧管和连接管道等。

压力表是基于弹簧管原理设计的，当被测液体或气体的压力变化时，弹簧管受到压力变形，从而驱动指针在表盘上偏移，指示所测压力的值。

常见的压力表包括机械式压力表和电子式压力表。

机械式压力表机械式压力表是指利用弹簧管转换被测压力变化为机械运动的压力表。

机械式压力表具有结构简单、使用方便、可靠等特点。

常见的机械式压力表包括差压式压力表、震荡管式压力计和弹性元件式压力表等。

差压式压力表差压式压力表是一种电子式压力表，利用两个联通有压力的管道间产生的压力差来测量压力。

差压式压力表构造复杂，精度高，但需要对被测介质进行流量调节，价格较机械式压力表高。

震荡管式压力计震荡管式压力计是一种基于流体结构振动的压力测量装置，优点是精度高、量程大、稳定性好，但受流体参数限制不能测量高粘度、高流速的流体，价格较高。

弹性元件式压力表弹性元件式压力表是利用弹性元件产生弹性变形来测量压力的压力表。

弹性元件包括弹簧、膜片等。

弹性元件式压力表结构简单，价格便宜，但量程、精度和可靠性都比不上差压式压力表。

电子式压力表电子式压力表是指采用电子传感器、信号放大电路等组成的压力测量仪器。

电子式压力表的优点是精度高、抗干扰能力强、可自动校准、显示直观等，但价格相对机械式压力表较高。

压力表的类别压力表根据测量特征以及使用环境的不同，分为常压力表、低压力表、高压力表、微差压力表、抗震压力表等多种不同的类别。

常压力表常压力表广泛使用于一般的工业企业，测量范围一般为常压，即介于0至1.6Mpa之间的压力范围。

低压力表低压力表用于测量低压范围，测量范围一般在0至0.1Mpa之间，一般用于空调、燃气设备、氧气供应等场合。

高压力表高压力表的测量范围一般在0至25.0Mpa之间，常见于汽车、石化、锅炉、水电等领域。

一眼就了解各种仪表工作原理

一眼就了解各种仪表工作原理
压力仪表原理
1.弹簧管式压力仪表
2.电接点式压力仪表
3.电容式压力传感器
4.膜盒式压力传感器
5.压力式温度计
6.应变式压力传感器
温度仪表原理
1.薄膜热电偶的结构
2.固体膨胀式温度计
3.热电偶补偿导线的外形图
4.热电偶温度计
5.热电阻的结构
流量仪表原理
1.靶式流量计
2.孔板流量计
3.立式腰轮流量计
4.喷嘴流量
5.容积式流量计
6.椭圆齿轮流量计
7.文丘里流量计
8.涡轮流量计
9.转子式流量计
液位仪表原理
1.差压式液位计A
2.差压式液位计B
3.差压式液位计C
4.超声波测量液位原理
5.电容式液位计。

压力表工作原理简单说明

压力表工作原理简单说明
压力表是一种用来测量液体或气体压力的仪器，它可以将压力
转换为机械位移或电信号输出，从而实现对压力的测量和监控。

压
力表的工作原理主要基于弹簧、膜片、电阻应变片等原理。

1. 弹簧式压力表工作原理
弹簧式压力表是最常见的一种压力表，它的工作原理基于弹簧
的力学特性。

当被测压力作用在弹簧上时，弹簧会产生弹性变形，
这种变形会被传递到指针或传感器上，从而实现对压力的测量。

弹
簧式压力表的测量范围一般较小，适用于一般工业场合的压力测量。

2. 膜片式压力表工作原理
膜片式压力表的工作原理是基于薄膜的弹性变形特性。

当被测
压力作用在薄膜上时，薄膜会产生弹性变形，这种变形会被传递到
传感器上，从而实现对压力的测量。

膜片式压力表的测量范围较大，适用于对压力测量精度要求较高的场合。

3. 电阻应变片式压力表工作原理
电阻应变片式压力表的工作原理是基于电阻应变片的电阻值随
受力变化而产生微小变化的特性。

当被测压力作用在电阻应变片上时，电阻值会发生微小变化，这种变化会被测量电路检测到，并转
换为相应的电信号输出。

电阻应变片式压力表的测量范围较大，适
用于对压力测量精度和稳定性要求较高的场合。

总的来说，不同类型的压力表在测量原理上有所不同，但它们
都是通过测量受力元件的变形或电阻值的变化来实现对压力的测量。

压力表在工业生产、化工、石油、航空航天等领域都有广泛的应用，对于保障设备安全运行和产品质量具有重要作用。

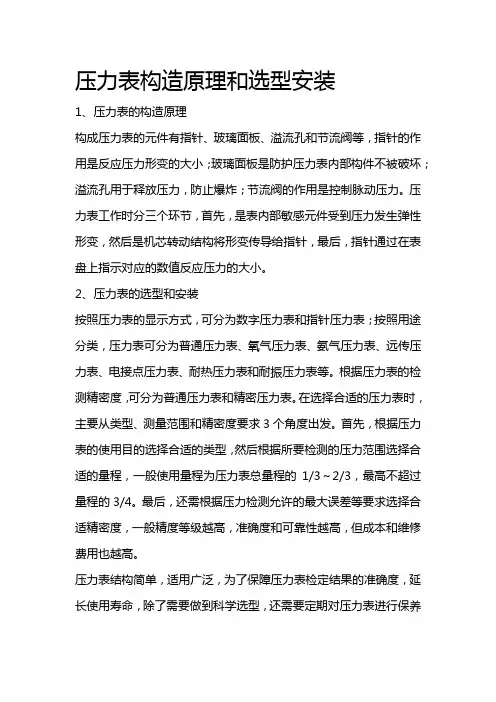

压力表构造原理和选型安装

压力表构造原理和选型安装1、压力表的构造原理构成压力表的元件有指针、玻璃面板、溢流孔和节流阀等，指针的作用是反应压力形变的大小；玻璃面板是防护压力表内部构件不被破坏；溢流孔用于释放压力，防止爆炸；节流阀的作用是控制脉动压力。

压力表工作时分三个环节，首先，是表内部敏感元件受到压力发生弹性形变，然后是机芯转动结构将形变传导给指针，最后，指针通过在表盘上指示对应的数值反应压力的大小。

2、压力表的选型和安装按照压力表的显示方式，可分为数字压力表和指针压力表；按照用途分类，压力表可分为普通压力表、氧气压力表、氨气压力表、远传压力表、电接点压力表、耐热压力表和耐振压力表等。

根据压力表的检测精密度，可分为普通压力表和精密压力表。

在选择合适的压力表时，主要从类型、测量范围和精密度要求3个角度出发。

首先，根据压力表的使用目的选择合适的类型，然后根据所要检测的压力范围选择合适的量程，一般使用量程为压力表总量程的1/3～2/3，最高不超过量程的3/4。

最后，还需根据压力检测允许的最大误差等要求选择合适精密度，一般精度等级越高，准确度和可靠性越高，但成本和维修费用也越高。

压力表结构简单，适用广泛，为了保障压力表检定结果的准确度，延长使用寿命，除了需要做到科学选型，还需要定期对压力表进行保养和维护。

因此，安装压力表时，首先，需要根据周边环境选择合适安装部位，避免光辐射、振动和冷结等因素对压力表造成损伤，同时也要便于清理。

压力表安装大多采用垂直安装的方法，安装位置过高时，需要向前调整距离保持倾斜角不超过30°。

此外，安装时还需注意与压力表配套的缓冲弯管道的安置，以防止空气渗入。

压力表安装完成后，需要相关计量部门的检定和认证，保障安装合格。

压力表的工作原理

压力表的工作原理压力表是一种用于测量液体或气体压力的仪器，它在工业生产、科学实验和日常生活中都有着广泛的应用。

压力表的工作原理是基于一定的物理原理和工程技术，下面我们将详细介绍压力表的工作原理。

1. 弹簧式压力表弹簧式压力表是一种常用的压力测量仪器，它的工作原理基于弹簧的力学性质。

当受到外部压力作用时，弹簧会产生变形，通过变形量的测量来确定压力的大小。

弹簧式压力表通常由弹簧、连接杆、指针和刻度盘等部件组成。

当压力作用在弹簧上时，弹簧产生变形，连接杆带动指针在刻度盘上指示相应的压力数值。

2. 液体式压力表液体式压力表是另一种常见的压力测量仪器，它的工作原理基于液体的静压力原理。

液体式压力表通常由测压管、连接管、指示器和刻度盘等部件组成。

当受到外部压力作用时，测压管内的液体会产生变化，通过变化量的测量来确定压力的大小。

液体式压力表的测量范围较广，可以应用于不同介质的压力测量。

3. 电子式压力表随着科技的发展，电子式压力表逐渐成为压力测量领域的新宠。

电子式压力表的工作原理是基于传感器的电气特性。

传感器受到外部压力作用时，会产生相应的电信号，通过电路处理和数字显示来确定压力的大小。

电子式压力表具有测量精度高、响应速度快、抗干扰能力强等优点，适用于精密测量和自动化控制系统。

综上所述，压力表的工作原理主要包括弹簧式、液体式和电子式三种类型。

不同类型的压力表在测量原理、测量范围、测量精度和适用环境等方面都有所不同，用户在选择使用时应根据实际需要进行合理选择。

同时，在使用和维护压力表时，也应严格按照操作规程进行，以确保测量的准确性和安全性。

压力表作为一种重要的工业测量仪器，在工业生产和科学研究中发挥着不可替代的作用，帮助人们更好地理解和利用压力这一物理量。

压力表种类定义及工作原理

压力表那些事儿：种类多，原理妙，一文带你全搞懂！说起压力表，大家伙儿可能都不陌生，家里用的自来水龙头旁边，工厂里的机器设备上，经常能瞅见它的身影。

这压力表啊，就像是咱们的眼睛，能告诉咱们压力是大了还是小了，重要着呢！今天，咱们就来聊聊压力表的那些事儿，说说它都有哪些种类，又是咋工作的。

压力表的种类：五花八门，各显神通压力表啊，种类繁多，就跟咱们家里的锅碗瓢盆一样，各有各的用处。

指针式压力表：这是最常见的一种了，就像咱们以前用的老式挂钟，里头有个指针在转来转去。

指针指着哪儿，就代表现在的压力是多少。

简单、直观，一看就懂。

数字式压力表：这个就更高级了，直接显示数字，就跟手机屏幕似的。

读数那叫一个精准，特别适合需要精确测量压力的场合。

差压表：这个压力表有点特别，它不光能测一个地儿的压力，还能比较两个地儿之间的压力差。

就像咱们比较两个苹果哪个更甜一样，差压表就是用来比较两个地方的压力哪个更大的。

特种压力表：还有一些压力表是专门为了特殊环境设计的，比如高温、高压、腐蚀性强的地方。

这些压力表啊，就像是穿上了防弹衣的特种兵，能在恶劣环境下继续工作。

工作原理：别看它简单，里头学问大着呢压力表之所以能工作，全靠里头的几个关键部件：弹簧管、齿轮传动机构、指针和表盘。

弹簧管：这是压力表的心脏。

当压力变化时，弹簧管会变形，就像咱们吹气球一样，气球越大，里头的气就越多，压力也就越大。

弹簧管变形后，就会带动其他部件动起来。

齿轮传动机构：弹簧管变形后，会通过一个齿轮传动机构把力量传递给指针。

这个机构就像咱们骑的自行车链条一样，能把力量从一个地方传到另一个地方。

指针和表盘：最后啊，指针就会在表盘上转动，指示出现在的压力值。

表盘上的刻度就像咱们量体温的温度计一样，能告诉咱们压力是多少。

总之啊，压力表虽然看着简单，但里头的学问可不少。

它就像咱们生活中的小助手一样，时刻提醒咱们注意压力的变化，保证咱们的安全和设备的正常运行。

希望这篇文章能让大家对压力表有个更清晰的认识！。

压力表的正确选用与安装

压力表的正确选用与安装压力是工业生产中的重要参数之一、压力仪表是企业生产中经常用到的计量仪表。

有些单位在给生产设备配备压力仪表时，由于对仪表的性能了解不清，在仪表的选用和使用上有些不合理，因而造成压力仪表的频繁损坏现象严重。

标签：压力表;安装;使用;维护1 压力表的正确选用1.1类别选择压力仪表包括：普通压力表、氧压表、乙炔表、真空表、防震压力表、耐腐蚀压力表、电接点压力表;记录、调节、报警、远传等特除功能的压力表。

一般根据被测介质的性质，比如气体、液体、温度、粘度、腐蚀性、易燃和易爆程度等來选择压力表的类别。

比如用来测量液体介质的压力时，压力变化缓慢的多选用普通压力表。

压力波动较大的多选用防震压力表，测量易燃易爆气体介质的压力表时，多选用带有”禁油”标志的氧压表、乙炔表，测量气体负压时多选用压力真空表，当测量粘稠的介质压力时、应选用不锈钢机芯的压力表，当有定点报警要求时可选用电接点压力表，当有其它特殊的要求时、可选用远传压力表。

1.2测量上限的选择压力仪表的上限选择的合适与否，不仅关系到测量的准确性、同时也关系到压力仪表的使用寿命，所以在选用压力表的测量上限时、一般应留有一定的余地。

一般应根据生产过程中需要测量压力值的高低来选择压力仪表的上限。

当被测介质压力变化较缓慢时，所选仪表的测量上限比被测压力最大值高1＼3为佳，当被测介质压力波动较大时，所选仪表的测量上限比被测压力最大值高1＼2为宜，然而在测量上限系列中，选择相近的类别并选高不选低。

1.3准确度的选择压力仪表准确度的选择是讲究科学性、合理性、许多人片而追求高精度因而造成浪费，而选择过低准确度的压力表又无法满足测量准确度的要求。

正确的选择原则应是从生产工艺准确度要求和最经济的角度选用。

常用压力表的准确度有1.0级、1.6级、2.5级、4.0级四个级别。

在使用中，应选用仪表的测量上限、然后试选准确度等级如果允差值小于工艺要求的准确度，则可选用准确度等级的压力表。

压力表的结构、原理及量程选择

压⼒表的结构、原理及量程选择⼯作原理压⼒表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压⼒形变传导⾄指针，引起指针转动来显⽰压⼒。

压⼒表结构波登管压⼒表：波登管敏感元件是弯成圆形，截⾯积显椭圆形的弹性C形管，⼜称。

波登管的⼀端固定，⼀端活动，其截⾯形状为椭圆形或扁平形。

常⽤材质为锡青铜(磷青铜、锡磷青铜)、不锈钢和蒙乃尔合⾦。

波登管膜盒压⼒表：膜盒敏感元件由两块连接在⼀起的显圆形波浪的膜⽚组成。

膜盒压⼒表的结构主要由膜盒、传动机构、调整机构、游丝指针、表盘等构成。

魔盒压⼒表膜式压⼒表有膜⽚压⼒表和膜盒压⼒表两种。

前者主要⽤于测量腐蚀性介质或⾮凝固、⾮结晶的粘性介质的压⼒；后者常⽤于测量⽓体微压和负压，⽤于⽣产过程的⼯业仪表，它适⽤于测量微⼩压⼒和真空。

测量范围⼀般在-2000～4000Pa，精确度等级⼀般为2.5级。

压⼒表分类：压⼒表按其测量精确度：可分为精密压⼒表、。

精密压⼒表精密压⼒表的测量精确度等级分别为0.1、0.16、0.25、0.4级0.05级；⼀般压⼒表的测量精确度等级分别为1.0、1.6、2.5、4. 0级。

测量范围：分为、压⼒真空表、微压表、低压表、中压表及⾼压表；适⽤条件：分为耐振型、耐热型、耐腐蚀型、抗冲击防爆型；耐震压⼒表按接⼝位置：分为径向和轴向；压⼒表螺纹接⼝的位置,螺纹接⼝在表盘下⽅是径向的,与表盘垂直的是轴向的。

径向和轴向压⼒表特殊压⼒表：氧⽓压⼒表与普通压⼒表在结构和材质⽅⾯可以完全⼀样，只是氧⽤压⼒表必须禁油。

因为油进⼈氧⽓系统易引起爆炸。

氧⽓压⼒表电接点压⼒表：加装上下限触点机构，压⼒偏离给定范围时发出报警信号。

电接点压⼒表表径的选择压⼒仪表的表径指仪表外壳的直径，常⽤的有60mm、 l00mm、 150mm、200mm、250mm等规格。

⼀般根据检测，仪表所处位置和照明情况来选⽤适合的表径，以能便于观察清楚为宜。

在远距离和较暗处，适于⽤100mm 以上直径的仪表。

压力仪表选型、安装

压力仪表真空度：指大气压与低于大气压的绝对压力之差的绝对值,其表压力是个负值。

.压力仪表按的原理不同可以分为：液柱式压力计、弹性式压力计、电气式压力计、活塞式压力计。

液柱式压力计主要有：U形管压力计、单管压力计、斜管压力计。

弹性式压力计主要有：弹簧管压力计、波纹管压力计、膜式压力计。

电气式压力计：主要是各类压力变送器和传感器。

压力计的选择：1、要满足工艺的要求，满足那些功能、测量的介质、安装的环境状况等要首先考虑。

2、测量范围的确定：测量的范围必须根据被测压力的大小运河压力变化的快慢留有余地，压力表的测量的最大值肯定比工艺要求的最大值大，一般的压力表的最大值2/3P表MAX≥P工MAX ，测量脉动压力时，1/2 P表MAX≥P工MAX，高压时，3/5 P表MAX≥P工MAX，P工min≥1/3 P表MAX，以保证仪表的输出量运河输入量之间的线性关系，提高仪表测量结果的精确度和灵敏度。

我国的压力仪表的测量范围分为以下几种：—0.1～0.06Mpa，0.15 Mpa，0～1 Mpa，1.6 Mpa，2.5 Mpa，4 Mpa，6 Mpa，10×10n Mpa。

取压点的选择：取压点要能真实的反映被测压力的真实值的大小。

1、选择在被测介质直线流动的管段部分，不要取在拐弯、分叉、死角或其他易形成旋涡的地方。

2、测量液体时要把取压点选择在直管段的底部，测量气体时要选择在顶部。

取压点与流动方向垂直，取压管内端面与生产设备连接处的内壁保持齐平，不应有突出物和毛刺。

取压管的敷设：1、取压管的内径一般为6～10mm，取压管最长为50m，不能太长，应尽可能的短。

2、取压管水平安装是要成1/10～1/20的倾斜度，以排出积存在其中的液体或气体。

3、取压口到压力计之间有切断阀，切断阀应安装在靠近取压口的地方。

安装：1、安装在易观察和易维护的地方。

2、应力求避免震动和高温的影响。

3、测量蒸汽时，应加凝液管，防止高温直接与被测压元件接触。

压力表的结构和原理

PART 02
压力表结构组成
指示部分
指针
用于指示压力值，通常与表盘上的刻度相对应。
表盘
标有压力刻度的圆形或方形盘面，用于读取压力值。
测量部分
弹性元件
在压力作用下产生弹性变形的元件，如弹簧管、膜片等。
传动机构
将弹性元件的变形量转换为指针的角位移，如齿轮传动机构、杠杆传动机构等。
传动部分
连杆
智能型压力表
在电子式压力表的基础上，增加了微处理器、数据存储、通信接口等功能，可实现压力数据的实时采集、处理、存储和远程传输
等。
应用领域及重要性
应用领域
压力表广泛应用于石油、化工、冶金、电力、环保等工业领域，以及航空航天、国防军事等高科技领域。
重要性
压力表是工业生产和流程控制中的重要测量仪表，能够实时监测和显示压力变化，为生产过程的安全、稳定和高效提供有力保障。同时，在高科技领域中，高精度、高稳定性的压力表对于保证产品质量和性能具有重要意义。
寿命试验
03
通过模拟实际工作条件，对压力表进行长时间的运行试验，以
评估其稳定性和可靠性。
环境适应性考察
温度影响
湿度影响
考察压力表在不同温度条件下的性能变化，以确定其适用温度范围。
湿度对压力表的性能也有一定影响，特别是在高湿度环境下，可能会导致内部元件受潮、腐蚀等问题。
振动与冲击
防护等级
对于安装在振动或冲击较大场合的压力表，需要考察其耐震性能，以确保测量结果的准确性。
直接控制一般小型负载；结构简单、坚固耐用、价格便宜；维护方便，
使用寿命长。
PART 05
压力表性能指标及评价方法
精度等级与误差范围

压力表知识简介

压力表知识简介1、压力表工作原理压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

2、压力表的结构溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。

注：为了保持溢流孔的正常性能，需在表后面留出至少10mm的空间，不能改造或塞住溢流孔。

指针：除标准指针外，其他指针也是可选的。

玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

节流阀：为了减小脉动压力，节流阀安装在压力入口处。

压力表弯管：压力表下面的弯管叫压力表缓冲管，习惯性的叫压力表管弯。

它具有两种形式，一种是环形弯，另一种是U形弯。

包括以下两个方面的作用。

一方面是为了保护压力表，防止其因压力过高而被破坏，另一方面则是确保压力表测量值的准确性。

在国外与这个压力表弯管原理相同的是泄压孔，借助这些简易的设计，可以实现更好的保护压力表，保证压力表可以正常的工作。

在管道运输中的物质可以是液体，也可以是气体，而这两种物质都是具有流体压力的。

当管道中的介质压力过大或者说运输的物质出现压力的波动幅度较大时，倘若没有这个压力缓冲管，就会直接作用在压力表上。

波动轻微时，只是让压力表的读数出现偏差，使示数不准确；严重时，则直接损坏压力表，为后续的工作带来维修和更换的麻烦。

倘若压力表故障，就会带来不可估量的巨大损失和安全隐患。

3、压力表的精度等级一般工业用压力表共分为4个准确度等级，符合JJG52-1999 《弹簧管式一般压力表、压力真空表和真空表》检定规程对压力表拟定的允许误差。

这 4 个准确度等级是:1 级、1.6 级、2.5 级、4 级。

允许误差（按测量上限的百分数计算）分别为±1%、±1.6%、±2.5%、±4%4、使用注意事项1）仪表必须垂直：安装时应使用17mm扳手旋紧，不应强扭表壳；运输时应避免碰撞；2）仪表使用宜在周围环境温度为-25~55℃；3）使用工作环境振动频率<25HZ，振幅不大于1mm；4）使用中因环境温度过高，仪表指示值不回零位或出现示值超差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可；5）仪表使用范围，应在上限的1/3～2/3之间；6）在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置；7）仪表应经常进行检定（至少每三个月一次），如发现故障应及时修理；8）仪表自出厂之日起，半年内若在正常保管使用条件下发现因制造质量不良失效或损坏时，由该公司负责修理或调换；9）需用测量腐蚀性介质的仪表，在订货时应注明要求条件11）经过一段时间的使用与受压，压力表机芯难免会出现一些变形和磨损，压力表就会产生各种误差和故障。

压力仪表的选用原则及注意事项

添加标题
一般型：接液：-30~2~100，环境：-40~60
合理选用合适的毛细管长度
正、负压侧选用如：测量分馏塔底液位，上下法兰间距8米，我们在选择的时候，根据现场实际安装位置，正压侧选择1.5-2米即可，负压侧选择9.5-10米即可，不要选择过长，现场安装不美观，过长现场飘动影响测量精度，引起波动。超过5米，反应时间增大如： EJA118N-DMSG22JA-A03(提报时注明)
检测法：
03
断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进下步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从表体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。
直观法：
02
现场差压变送器注意事项
常压炉子可以选用微差压变送器加制氢装置测量氢气部位压变采用镀金膜盒变送器测量液位时，注意差压变送器正负两侧的隔离罐高度要一致
选择合适的量程，用于关键位置，防止误动作或不动作动作方式的选择，需要合适的触点
压力开关及电接点压力表的选用
现场取压点选用原则
压力取源部件的安装位置应选在介质流束稳定的地方, 不宜设在管道弯曲或流束呈旋涡状处。在水平或倾斜管道上，仪表连接头(管嘴)不应设在管道底部。塔和容器上的仪表连接头(管嘴)宜设在气相段。压力取原部件与温度取原部件在同一管段上时，应安装在温度取源部件的上游侧。压力取源部件的端部不应超出工艺设备或管道的内壁。测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时，取源部件应倾斜向上安装。在水平的工艺管道上宜顺流束成锐角安装。
测量气体压力时，在工艺管道的上半部。测量液体压力时，在工艺管道的下半部与工艺管道的水平中心线成0～45度夹角的范围内。测量蒸汽压力时，在工艺管道的上半部及下半部与工艺管道水平中心线成0～45度夹角的范围内。

压力仪表的原理以及应用

压力仪表的原理以及应用1. 压力仪表的原理压力仪表是一种用于测量流体或气体压力的设备。

它通过各种传感器、膜片、弹簧等元件的力学变化来反映被测介质的压力。

以下是常见的压力仪表原理：•电阻应变原理：通过电阻应变片的变形量来测量压力。

电阻应变片是一种电阻器，当受到力的作用时，其电阻值随之改变。

通过将电阻应变片与电桥电路相连，测量电桥的不平衡电压来确定压力的大小。

•电容原理：通过电容量的变化来测量压力。

电容应变式压力传感器中的电容器随外界压力的变化而发生形变，从而改变电容值。

通过测量电容的变化量来推算压力的大小。

•振动原理：通过测量物体在振动过程中的变化来测量压力。

当被测介质通过管道时，会产生一定的振动。

通过测量这些振动的频率、振幅等特性，可以推算出压力的大小。

•毛细管原理：通过测量毛细管中液体的上升高度来测量压力。

毛细管的半径和液体高度之间存在压力关系，通过测量液体上升的高度来确定压力的大小。

2. 压力仪表的应用压力仪表广泛应用于各个领域，以下是压力仪表的常见应用：2.1 工业领域•工业过程控制：压力仪表在工业过程控制中起到关键作用。

例如，在石油化工行业，压力仪表用于监测工作环境中的压力，确保生产过程的安全性和稳定性。

•设备监测：压力仪表用于监测设备的运行状态，包括空压机、锅炉、液压系统等。

通过实时监测设备的压力，可以提早发现问题，减少故障发生的可能性。

•压缩空气系统：压力仪表用于监测和调节压缩空气系统的压力。

这些系统广泛应用于制造业，如汽车制造、食品加工等领域。

2.2 环境监测•大气压力监测：压力仪表用于测量大气压力，广泛应用于气象领域。

通过收集大气压力的数据，可以预测天气变化、制作气象图表等。

•水压监测：压力仪表用于测量水压，广泛应用于水处理、供水系统等领域。

通过监测水压的变化，可以有效控制水流，防止管道爆裂等问题。

2.3 医疗行业•血压测量：血压计是一种常见的压力仪表，用于测量人体的血压。

通过测量血液对动脉壁的压力，可以评估人体的血压情况，监测心血管健康。

压力测量仪表的原理

压力测量仪表的原理一、压力测量仪表的原理压力测量仪表的原理其实还挺有趣的呢。

1. 液柱式压力计原理液柱式压力计就是利用液柱对液柱底面产生的静压力与被测压力相平衡的原理。

就像咱们常见的U型管压力计，里面装着液体，一端通大气，一端接被测压力。

如果被测压力比大气压大，液柱就会在压力差的作用下出现高度差。

这高度差就和压力大小有关系啦。

想象一下，液体就像是一个个听话的小士兵，压力大的时候，就把它们挤得一边高一边低了。

2. 弹性式压力计原理弹性式压力计就更常见啦。

它是利用弹性元件在压力作用下产生弹性变形的原理。

比如说弹簧管压力计，它里面有个弹簧管，就像个弯弯的小管子。

当有压力作用在上面的时候，这个弹簧管就会变形，变得更弯或者更直一点，然后通过一些机械装置把这个变形量转化成指针的转动，这样我们就能在表盘上看到压力的数值了。

这就好像弹簧管是个很敏感的小生物，一有压力就做出反应，还能告诉我们压力是多少呢。

3. 电气式压力计原理电气式压力计就有点高科技的感觉了。

它是利用压力敏感元件将压力转换为各种电量信号的原理。

比如说压阻式压力传感器，压力作用在上面的时候，会改变半导体材料的电阻值，然后通过电路把这个电阻值的变化转化成电压或者电流的变化，最后通过测量电压或者电流就知道压力大小了。

这就像是压力在和电信号玩一场神秘的游戏，压力一变，电信号就跟着变，我们只要看懂电信号的变化就能知道压力是多少啦。

4. 活塞式压力计原理活塞式压力计的原理是基于帕斯卡定律哦。

有一个活塞在缸体里，当在活塞上施加压力的时候，根据帕斯卡定律，这个压力会均匀地传递到整个缸体里的液体中。

然后通过测量活塞上的力和活塞的面积，就可以算出压力大小了。

就好像活塞是个大力士，它感受到的压力通过液体这个媒介被我们准确地测量出来了。

压力表的选型、安装及使用注意事项

压力表的选型、安装及使用注意事项压力表的选型、安装及使用注意事项压力表的选型、安装及使用注意事项一、压力(差压)检测仪表的正确选用压力检测仪表的正确选用主要包括确定仪表的压力型式(如量测的是表压还是差压还是负压或是绝压)、量程范围、量测压力单位、分辨、准确度和灵敏度、外形尺寸以及是否需要远传和具有其它功能，如指示、记录、调节、报警等。

选用的主要依据:1(工艺生产过程对测量的要求，包括量程和准确度。

在静态测试(或变化缓慢)的情况下，规定被测压力的最大值选用压力表满刻度值的三分之二;在脉动(波动)压力的情况下，被测压力的最大值选用压力表满刻度值的二分之一。

常用压力检测仪表的准确度等级有0.25级,0(4级、1(0级、1(5级和2(5级5个级等，应从生产工艺准确度要求和最经济角度选用。

仪表的最大允许误差是仪表的量程与准确度等级百分比的乘积，如果误差值超过工艺要求准确度，则需更换准确度高一级的压力仪表。

2(被测介质的性质，如状态(气体、液体)、温度、粘度、腐蚀性、法污程度、易燃和易爆程度等。

如氧气表、乙炔表，带有“禁油”标志，专用于特殊介质的耐腐蚀压力表、耐高温压力表、隔膜压力表等。

3(现场的环境条件，如环境温度、腐蚀情况、振动、潮湿程度等。

如用于振动环境条件的防震压力表，须耐腐蚀的可用全不锈钢压力表。

4(适于工作人员的观测。

根据检测仪表所处位置和照明情况选用表径(外形尺寸)不等的仪表。

如锅炉及一些反应釜等一些特殊工作场所一般会选用200mm表径或更大。

5(适于工作人员的安装。

根据检测仪表安装位置和接口规格选用安装方式及接口不同的仪表。

如在管路上一般选用径向安装式，方便安装及读数，在设备的控制板上一般就选用轴向前边或轴向支架安装式，至于镙纹则需按预留接口制做，一般都可以在购买压力表的时候请厂家按要求制做，若是无法定做的则可以用变径或转换接头实现，一般情况下并不影响仪表的使用和量测准确度。

二、压力(差压)检测仪表的检定和校准仪表在使用之前，必须检定和校准。
