数字X线成像系统
数字化X射线成像系统参数

数字化X射线成像系统参数一、设备名称:数字化X射线成像系统二、设备用途说明:能完成全身各部位、各体位、各角度的全数字X线摄影检查,满足医院临床和体检工作需求。
三、设备主要构成:3.1非晶硅平板探测器3.2 X射线管3.3高压发生器3.4摄影机架3.5滤线栅3.6图像采集处理系统(含图像处理软件、工作站、显示器)3.7热敏胶片打印机一台四、具体技术要求4.1非CCD数字平板探测器4.1.1探测器成像介质:非晶硅;尺寸≥14″×17″4.1.2探测器TFT成像板结构:非拼接TFT整板4.1.3动态范围:≥16bit4.1.4最大极限空间分辨率:≥3.4Lp/mm4.2 X射线管4.2.1焦点功率:≥50KW4.2.2阳极热容量:≥150kHu4.2.3双焦点:0.6mm(小焦点)/ 1.2mm(大焦点)4.3高压发生器4.3.1 类型:高频高压发生器,功率:≥50kW,最大mAs:≥630mAs4.3.2 输入电源:380V 50HZ 三相电源4.3.3最大摄影mA:≥630mA4.3.4最大加载时间:≥6s4.4 摄影机架4.4.1 具有摄影机架4.4.2横臂(水平时)上下竖直移动行程:≥1100mm4.4.3横臂旋转范围:0°~90°4.4.4焦点与接收器输入屏间距(SID):1000mm~1800mm,可实现一键到位4.4.5配备摄影床,床面尺寸符合国家相关标准4.4.6配备集成控制台4.5 配备滤线栅4.6 图像采集处理系统4.6.1 基于WINDOWS操作系统的专业图像工作站4.6.2 配置:Intel CPU主频≥3.5GHz、内存容量≥4G、硬盘容量≥500G4.6.3 工作站显示器≥21″液晶显示器4.6.4中文操作界面4.6.5 DICOM接口4.7图像采集处理软件功能4.7.1打印胶片上可显示摄影曝光kV、mA、mAs等设置条件4.7.2 工作站具备3D摆位示意图4.7.3 图像采集工作站和图像诊断工作站均应支持分格打印输出4.7.4 支持无损压缩的高速传输、支持在线解压4.7.5 支持DICOM 服务功能:如存储、传输、接收、WORKLIST;打印功能:标准 DICOM 打印、存档。
数字化医用X线摄影系统技术参数及配置要求

具有患者体位和电离室匹配选择功能
★8.5
具备全自动长骨拼接摄影功能包括在床上和在胸片架上
8.6
具备自动拼接模块
8.7
最大可拼接图像数量≥3幅
8.8
曝光至后处理总时间≤25秒
8.9
带有病人立位拼接摄影架
8.10
电动控制胸片架,拼接摄影过程全自动完成
9
配备专业医用显示器,激光打印机
10
售后
10.1
医用高清显示器:≥20英寸
4.2
网络通讯标准:支持多项DICOM服务类别,如存储,打印,传输,接收,工作列表等
4.3
曝光至图像预示时间:≤3秒
5
X线高频高压发生器
★5.1
高压发生器功率:≥75KW
5.2
管电压可调范围:40kV-150KV,每步1KV
5.3
支持自动曝光控制(AEC)
5.4
最大管电流≥800MA
数字化医用X线摄影系统技术参数及配置要求
编号
参数要求
一、
设备名称:数字化医用X射线摄影系统
二、
数量:1台
三、
设备基本要求:全数字化平板X线摄影系统(DR),一机多用完成门诊、急诊、住院部患者的全身各部位、各体位、各角度的全数字化x线摄影检查。同时要求整机原装进口悬吊配置双板;一键可完成站立位全自动长骨拼接摄影和平躺床位全自动长骨拼接摄影。设备的主要部件X线球馆和平板探测器为同一厂家生产便于后期维护。
2.9
床下平板探测器电动横向运动,与球管的运动自动跟踪
★2.10
床面高度变化时,球管高度自动跟踪变化
★2.11
配置无线便携式平板≥14寸×17寸
2.12
非晶硅+碘化铯
宠物专用dr冠希数字化宠物X射线摄影系统介绍

数字化宠物X线摄影系统是指在计算机控制下直接进行数字化X线摄影的一种新技术,即采非晶硅平板探测器把穿透宠物的X线信息转化为数字信号,并由计算机重建图像及进行一系列的图像后处理。
数字化宠物X线摄影系统主要包括高压发生装置、探测器、主机架、限束器、液晶显示器、影像处理系统、X射线管组件等几部分组成。
数字化宠物X线摄影系统由于采用数字技术,因此可以根据临床需要进行各种图像后处理,如图像自动处理技术,边缘增强清晰技术、放大漫游、图像拼接、兴趣区窗宽窗位调节以及距离、面积、密度测量等丰富的功能。
另外由于数字化宠物X线摄影系统技术动态范围广,X线光量子检出效能(DQE)高,具有很宽的曝光宽容度,即使曝光条件稍差,也能获得很好的图像。
数字化宠物X线摄影系统的出现打破了传统X线图像的观念,实现了人们梦寐以求的由模拟X线图像向数字化X线图像的转变,与CR(Computer Radiography)系统比较具有更大的优越性。
数字化宠物X线摄影系统照片图像与模拟X线照片图像相比,数字图像的优势为:数字图像的密度分辨率高。
模拟X线照片的密度分辨率只能达到26灰阶,而数字化宠物X线摄影系统照片的密度分辨率高达65536灰阶。
虽然人眼对灰阶的分辨率有一定的限度,但固有数字图像可通过变化窗宽、窗位、转换曲线等技术,可使全部灰阶分段得到充分显示,从而扩大了密度分辨率的信息量,扩大照片的诊断范围。
如模拟X线胸部正位片的纵隔、心影后肺组织观察不清,与双膈肌重叠的肋骨也无法观察,如有骨折极易漏诊,但数字化宠物X线摄影系统照片可以通过调节窗宽、窗位、转换曲线等技术,很清楚看到纵隔、心影后肺组织病变,与膈肌重叠的肋骨也能显示清楚。
数字图像可进行后处理。
图像后处理是数字图像相对于模拟X线成像的最大特点。
只要存在原始数据,就可以根据诊断的需求,通过软件功能,有针对性的对图像进行处理,以提高诊断率。
处理内容通常有窗技术、参数测量、特征提取、图像识别、二维或三维重建、灰度变换、数据压缩,这些均是高科技医学影像学领域中应用的重要体现。
数字X线摄影系统产品技术要求和佳

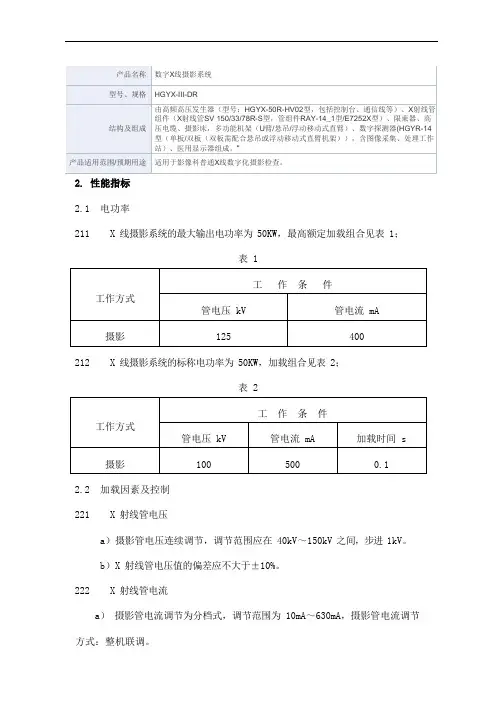

2.性能指标2.1 电功率2.1.1X 线摄影系统的最大输出电功率为 50KW ,最高额定加载组合见表 1;表 12.1.2X 线摄影系统的标称电功率为 50KW ,加载组合见表 2;表 22.2 加载因素及控制2.2.1X 射线管电压a )摄影管电压连续调节,调节范围应在 40kV ~150kV 之间,步进 1kV 。
b )X 射线管电压值的偏差应不大于±10%。
2.2.2X 射线管电流a ) 摄影管电流调节为分档式,调节范围为 10mA ~630mA ,摄影管电流调节方式:整机联调。
b)X 射线管电流值的偏差应不大于±15%。
2.2.3加载时间a)加载时间的调节范围为:1ms~6300ms。
加载时间调节方式:整机联调。
b)摄影加载时间值的偏差应不大于±(10%+1ms)。
2.2.4电流时间积a)电流时间积调节为分档式,范围应在 0.5mAs~630mAs 之间,电流时间积的调节方式:整机联调。
b)电流时间积值的偏差应不大于±(10%+0.2mA²s)。
2.2.5防过载高压发生装置内所设置的程序,应保证在每单次摄影时,技术条件的选择不会超过 X 射线管的额定容量,应符合表 1 中给出的最大加载因素组合。
2.2.6自动照射量控制应具有自动曝光控制功能。
2.2.7X 射线野与影像接收面之间的对应关系在设备正常使用方式下,SID 取最小值(1m)和最大值(1.8m)情况下进行测量,测量结果应符合下述要求:a)当影像接收器平面与基准轴垂直时,沿着影像接收面的两个主轴的每一个轴,X 射线野各边与影像接收面的各对应边之间的偏差之和应不超过标示的焦点到影像接收器的距离的 3%;b)两轴线的偏差之和应不得超过标示的焦点到影像接收器的距离的 4%;c)对于采用线阵扫描探测器的数字摄影系统,在探测器成像位置上,X 线照射野面积 A 和实际接受成像面积 B 应满足“︱(A-B)/A︱<10%”。
数字化医用X射线摄影系统技术参数

数字化医用X射线摄影系统技术参数1 功能要求* 所招设备为数字化成像系统,一机多用完成全身各部位、各体位、各角度的拍片检查。
设备要求为进口品牌。
为保证整机系统最佳性能,高压发生器、球管与DR主机为同一品牌厂家。
2 主要技术规格和要求X线球管* 立柱式X线球管。
焦点:小焦点,大焦点额定功率:小焦点≥30KW、大焦点≥100KW。
最大毫安≥900mA旋转阳极转速≥9000转/分* 阳极热容量≥300KHU手动调节缩光器,球管纵向移动≥140cm球管绕垂直轴旋转≥90º— -180º球管绕水平轴旋转≥±120º* 最大SID≥250cm标准SID位置自动锁定高压发生器输出功率≥65KW。
千伏范围:40—150KV。
自动曝光功能及手动调节设置。
最短曝光时间≤1ms。
* 高压发生器逆变频率≥200KHz* 无线平板探测器* 材料组成:碘化铯/非晶硅。
探测器尺寸≥35x43cm。
* 像素尺寸≤148微米。
* 重量≤3KG像素矩阵≥ 2300*2800* 成像数据位≥16bit。
冷却方式:自然冷却。
LP/mm* 平板探测器与DR主机为同一品牌或为DR主机品牌的合资企业。
固定探测器材料组成:硫氧化钆/非晶硅。
* 探测器尺寸≥43x43cm。
像素尺寸≤148微米。
像素矩阵≥ 2800 x 2800* 成像数据位≥16bit。
冷却方式:自然冷却。
* 平板探测器与DR主机为同一品牌或为DR主机品牌的合资企业。
胸片架视野电离室自动曝光系统。
活动范围:纵向移动探测器中心距地面35- 185cm可插拔式滤线栅,40/8/140拍片床探测器托架纵向移动≥±30cm* 电动床,床面可以四向活动。
* 床面高度升降范围~75cm床面尺寸:240cmX75cm。
浮动床面移动范围:纵向≥±55cm 、横向≥±13 cm。
可插拔式滤线栅,40/12/110承重能力≥210 kg卧位检查时具有平板球管联动功能图像采集工作站专用数字化图象处理工作站操作系统硬盘存储: ≥500G内存: ≥4G配备动态范围扩展软件配备自动图象范围探测,修整功能配备专用的头颅、胸部、四肢等全身各部位处理软件具有局部放大观察功能具有病人资料显示具有边缘增强功能具有窗宽窗位调节功能具有动态范围调节功能具有图象反转功能具有漫游功能具有图像标注功能具有暴光参数自动选择具有AEC具有图像调整具有病人数据输入功能高级临床应用提供尘肺筛查软件(具有相关证明材料)* 婴幼儿专用检查程序包(提供相关影像资料佐证)监视器监视器≥19英寸* 监视器支持触摸操作方式网络printworkliststorage and export第三方产品(后处理影像工作站)工作站具备DICOM标准协议,工作站具备图像显示、存储、分析和处理、打印及传输等功能具有专业测量手段:有投影图像的专业测量方式;如:间隙长度测量、曲线测量等。
NeuPioneer DR SD 数字X射线成像系统-产品推荐书-2013 REV1.0

密级:秘密NeuPioneer DR SD数字X射线成像系统项目推荐书目录1.东软医疗系统有限公司简介 (3)2.东软医疗DR的发展历程 (4)3.NeuPioneer DR SD产品概述 (5)4.NeuPioneer DR SD的技术特点和优势 (5)4.1.非晶硅整板探测器的便携灵动性 (5)4.2.先进的图像采集及处理控制系统 (6)4.3.全新功能强大的图像诊断处理系统 (6)4.4.卓越的临床应用 (6)4.5.全新的网络化解决方案 (7)5.主要技术指标 (8)6.标准配置 (11)7.使用要求 (12)8.售后承诺书 (13)1.东软医疗系统有限公司简介东软医疗系统有限公司(以下简称“东软医疗”)是中国最大的IT解决方案与服务供应商——东软集团股份有限公司(600718.SH)的全资子公司,是中国领先的医疗设备产品与服务供应商。
东软医疗成立于1998年,总部位于中国沈阳,在美国、中东、秘鲁设有子公司,在越南设有办事处。
作为唯一的国家数字化医学影像设备工程技术研究中心建设依托单位,东软医疗成功研制了具有中国自主知识产权的CT、磁共振、数字X线机、彩超、实验室自动化系统、放射治疗设备以及核医学成像设备等系列产品。
其中,CT填补了中国在该领域的空白,使中国成为全球少数几个能够生产CT的国家;同时,最新研制成功的NeuViz 64多层螺旋CT成为中国第一台拥有自主知识产权的64层螺旋CT,宣告中国CT从此迈向国际主流竞争行列,掀开了中国CT自主创新研发制造的新篇章。
东软医疗全线产品通过了ISO9001国际质量体系认证,其中CT、磁共振、X线机、超声、PET等主要产品还相继通过了美国FDA和欧洲CE认证。
东软医疗所生产的产品目前已销往中国32个省、市、自治区,同时在美国、意大利、俄罗斯、巴西、葡萄牙、阿根廷、印度,以及东欧、中东、非洲等全球60多个国家和地区实现了设备安装,为全球5000多家医疗机构提供医疗设备产品与服务。
成像原理第三章数字X线成像-第3节

成像原理第三章数字X线成像-第3节2017-04-21 医学影像技师服务中⼼学习⽬标1.掌握直接和间接探测器的结构;⾮晶硒和⾮晶硅DR的⼯作流程。
2.熟悉⾮晶硒和⾮晶硅DR的成像理论;影响DR图像质量的因素。
3.了解 CCD探测器和多丝正⽐电离室摄影设备的⼯作理论。
⼀、概述数字X线摄影(Digital Radiography, DR)具有图像处理能⼒的计算机控制下,由探测器接收X线信息转换为数字信息,并加以显⽰。
⼜称直接数字摄影DDR。
DR的影像接收器为平板探测器(FPD)。
1990年开始认识并研发1995年硒材料的直接转换静态影像X线平板探测器。
1997年出现了静态的间接转换平板探测器。
DR特点:时间分辨⼒⾼,动态范围宽,量⼦检出率⾼MTF性能⾼,辐射剂量更低。
1.数字摄影(DR)是哪两个英⽂单词的缩写( )A.data readerB.dynamic rangeC.data recognizerD.digital radiographyE.degree of radiation答案:D⼆、DR成像系统组成2.关于DR分类,错误的是( )A.直接转换型平板探测器(⾮晶硒)B.间接转换型平板探测器(碘化铯+⾮晶硅)C.CCD X线成像D.IP X线成像E.多丝正⽐电离室(MWPC)X线成像答案:DDR常⽤的数字探测器3.关于DR的叙述,正确的是( )A.没有光电转换B.不能达到动态成像C.可分为直接转换和间接转换D.不使⽤荧光物质E.以上都对答案:C4.属于DR成像间接转换⽅式部件的是( )A.增感屏B.⾮晶硒平板探测器C.多丝正⽐电离室D.碘化铯+⾮晶硅探测器E.半导体狭缝线阵探测器答案: D(⼀)、直接转换型探测器1.⾮晶硒平板探测器2.多丝正⽐电离室图为:⾮晶硒平板探测器1.⾮晶硒平板探测器组成(1)X线转换单元光电材料:⾮晶硒(a-Se)作⽤:将X线转换成电⼦信号过程:X线照射→⾮晶硒→光电导特性→产⽣正负电荷→6kV的偏置电压→电荷移动→探测器阵列单元收集。
X线检查与诊断技术激光打印技术1.3-三、数字X线成像课件

1
激光打印技术是 20 世纪 80 年代开发出来的 , 目前
已成为CR、DR、CT、MR、I)SA、超声、核医学等医学 影像波备硬拷贝的主流,克服了光学和荧屏的畸变引入 的噪声,以独特的点阵及差值计算和灵活多变的成像 尺寸提供了高质量的医学影像信息,是一次质的飞跃。
p342
2
第一节 激光胶片 一、激光胶片的分类 医用激光胶片一般分为湿式激光胶片和干式激光胶片 . 1 .湿式激光胶片 是指通过显、定影药液冲洗后显像的激 光胶片,它又分为红外激光胶片(光谱在730~820nm)与氦氖 激光胶片(光谱高峰在633nm)。
5
2 .乳剂层 同样由感光物质溴化银、碘化银和明胶组成。 为了提高激光胶片的成像性能,其乳剂层与普通胶片比较 有如下特点:
(1)单分散卤化银乳剂呈八面体晶型。 (2)调配不同的增感染料,使胶片适应不同的激光光谱。 (3)采用浓缩乳剂、低胶银比和薄层挤压涂布技术,以适 应高温快显特点。 (4)乳剂层中适量加入防静电剂、防腐蚀剂、防灰雾剂和 坚膜剂等成分。
、DR、CT、MRI、I)SA等)
输出的数字化图像信号或模拟图像信号分别由激光打印机
接口送入激光打印机的存储器中,打印机根据数据的不同产
生不同强度的激光束,对专用的激光胶片进行扫描,产生图
像。湿式激光打印机需要与洗片机相连,经过显影、定影、
水洗、干燥等处理后产生照片。
而干式激光打印机成像时无需化学处理,它已成为现代医
通常要求温度在18℃±2℃,湿度在70%±5%,机房空气洁 净度高,通风情况良好。若机房温度、湿度发生突变,常常 会造成胶片传送故障,即卡片、打印故障等。因此,在机房 中应安放温度、湿度计,以便随时监控。若温湿度偏差大, 最好不要盲目开机使用。
DR基础知识

Part.6
CR与DR的区别
Part.6
CR与DR的区别
Part.6
Pቤተ መጻሕፍቲ ባይዱrt.5
DR的特点
第一,它最突出的优点是分辨率高,图像清晰、细腻,医生可根据需要进行诸如数字减 影等多种图像后处理,以期获得理想的诊断效果。
第二,该设备在透视状态下,可实时显示数字图像,医生再根据患者病症的状况进行数 字摄影,然后通过一系列影像后处理如边缘增强、放大、黑白翻转、图像平滑等功能, 可从中提取出丰富可靠的临床诊断信息,尤其对早期病灶的发现可提供良好的诊断条件。
Part.5
DR的临床应用
数字化的图像质量与所含的影像信息量可与传统的X线成像相媲美。图像处理系统可 调节对比,故能达到最佳的视觉效果;摄照条件的宽容范围较大;患者接受的X线量 减少。图像信息可由磁盘或光盘储存,并进行传输,这些都是数字化图像的优点。数 字化图像与传统X线图像都是所摄部位总体的重叠影像,因此,传统X线能摄照的部 位也都可以用DR成像,而且对DR图像的观察与分析也与传统X线相同。所不同的是 DR图像是由一定数目的象素所组成。
Part.2
DR系统组成
DR系统,即直接数字化X射线摄影系统,是由电子暗盒、扫描控制器、系统控 制器、影像监示器等组成,是直接将X线光子通过电子暗盒转换为数字化图像, 是一种广义上的直接数字化X线摄影。而狭义上的直接数字化摄影即DDR (DirectDigit Radiography),通常指采用平板探测器的影像直接转换技术 的数字放射摄影,是真正意义上的直接数字化X射线摄影系统。按照探测器类 型主要分为非晶硅平板DR(主流)、非晶硒平板DR和CCD DR(主流);按 照机架结构分为悬吊DR和立柱(UC臂)DR。
《医学影像成像原理》数字X线成像 ppt课件

一、热敏打印
主要依靠热力头打印成像,故称直接热敏打印成像。 (一)热敏打印机的基本结构
(1)片盒部:是胶片暗盒装卸的地方。 (2)输片部:包括取片和输片。
(3)清洁部: (4)记录部: (5)信号处理系统: (6)控制部分:
(二)热敏打印机的成像原理 “微型隔离技术”(MI技术)
干式热敏打印机利用热力头打印技术成像
二、干式激光打印
(一)激光打印机分类 按激光的光源分类: 医用氦氖激光打印机 医用红外激光打印机 按胶片处理方式分类: 湿式打印机 干式打印机
(二)干式激光打印机基本结构
干式激光打印机外观:
(1)激光打印系统: (2)胶片传送系统: (3)信息传递与存储系统: (4)控制系统: (5)其它配件:
X线转换单元: 光电材料:非晶硒(a-Se) 作用:将X线转换成电子信号
探测器阵列单元: •结构:玻璃基层上的探测元阵列,每个探测 元包括一个电容和一个TFT,对应一个像素
•TFT:开关,由高速处理单元的地址信号激活 •电容:储存聚集的电荷
高速信号处理单元 作用:产生地址信号并激活探测元阵列中的TFT
二、影响DR影像质量的因素
1.空间分辨力 :由探测器单元的大小和间距决定。 2.密度分辨力:直接、间接平板探测器的灰度级达214。 3.噪声:
平板探测器的噪声主要来源: ①X线量子噪声 ②探测器电子学噪声
4.曝光宽容度 5.敏感度 6.调制传递函数
第四节 数字图像打印原理
数字图像打印装置一般分为: 热敏打印 激光打印
信号传输单元 作用:对数字信号的固有特性进行补偿,并
将数字信号传送到主计算机。
(二)多丝正比电离室或称低剂量X线机 (LDRD )
主机部分:高压发生器、X线管及控制面板。 扫描结构:使X线严格保持在同一水平面上,整机可垂直
医学影像成像原理4.数字X线成像DR

• (2)工作原理:位于探测器顶层的CsI 闪烁晶体 将入射的X 线图像转换为可见光图像;位于CsI 层下的a-Si 光电二极管阵列将可见光图像转换为 电荷图像,每一个像素的电荷量与入射的X 线强 度成正比,同时该阵列还将空间上连续的X 线图 像转换为一定数量的行和列构成的点阵式图像; 在中央时序控制器的统一控制下,位于行方向的 行驱动电路与位于列方向的读取电路将电荷信号 逐行取出,转换为串行脉冲序列并量化为数字信 号。获取的数字信号经通信接口电路传送至图像 处理器,形成X 线数字图像。上述过程完成后, 扫描控制器自动对探测器内的感应介质进行扫描, 去除潜影。
• 2.CCD+摄像机探测器 TV 摄像机有摄像管摄像 机和CCD(电荷藕合器件)摄像机。CCD系统和 摄像管相比,在稳定性、几何精确度、信号一致 性和体积方面都有优越性。但CCD 摄像机与其它 X 线转换设备如影像增强器或闪烁体相匹配时, 优点就不如平板探测器那么明显。
• CCD 摄像机阵列技术是采用近百个性能一致的 CCD 摄像机整齐排列在同一平面上,它们前方一 定距离(共同的焦点)上是一张荧光屏。X 线对 被检体曝光时,荧光屏发出人体组织的可见光影 像,每一个CCD 摄影机摄取一定范围的荧光影像, 并转换成数字信号,再由计算机进行处理,将图 像拼接,形成一幅完整的图像。
二、成像性能
• 数字X 线成像比屏片系统、CR 系统 成像的成像性能更 优越,主要有三个 方面。
• 1.X 线敏感度 高X 线敏感度是X 线透 视的首要条件。直 接转换方法的感度 取决于a-Se 层的X 线吸收效率。
• 2.X 线响应特性
• 在管电压80kVp,X 线管前放置20mm 铝 板测量对应于X 线剂 量的电子信号。电子 信号在很宽的X 线曝 光围内显示出良好 的线性,在X 线曝光 量过高的特殊情况下 达到饱和。这些优秀 的X 线探测器性能在 从X 线透视到摄影的 宽范围内都是适用的。
医学课件数字X线成像医学影像成像原理ppt

示。
18.密度分辨力(density resolution):又称低对比分辨力,是指在低对比
情况下分辨物体密度微小差 别的能力。通常用百分数表示。
19.时间分辨力( temporal resolution):成像系统单位时间可采集的图像数。
20.噪声(noise):为图像中可见的斑点、细粒、网纹或雪花状的异常结构,
3
4.矩阵(matrix) : 一个横成行、纵成列的数字方阵。 5.采集矩阵(acquision matrix):每幅画面观察视野所含像素的数目; 6.显示矩阵(display matrix):监示器上显示的图像像素数目。 7.视野(field of view,FOV): 拟进行检查容积的选定区域。 8.位深(bit depth) : 又称位分辨力( bit resolution),代表一幅图像中包 含的二进制位的数量。8位深 (28)表示有256种灰度或彩色组合。 9.模/数( analogi data, A/D ) :指把模拟信号转换为数字形式,即把 连续的模拟信号分解为离散的信息,并分别赋予相应的数字量级,完成 这种转换的元件称模/数转换器(ADC)。
26
2.成像板的原理 X线→PSL物质(BaFXEu 2+晶体),发出荧光,荧光强度与入射 X线量相关,形成潜影→激光扫描→电信号(模拟信号) →A/D转换 (数字信号) 。
27
(1)发射与激发光谱:当X线初次照射掺杂Eu2+的BaFXEu2+晶体时,其 吸收光谱在37keV处有一锐利、锯齿形的不连续吸收,这是晶体中钡原子 的K缘所致。被X线激活的BaFXEu2+晶体在受到二次激发光照射时,作为 发光中心的Eu2+可发出波长峰值约为390~400nm的紫色荧光,荧光的强度 主要取决于作为一次激发光的X线的照射量。
最全医学成像原理第篇数字X线成像PPT课件

随时进行调阅、传输。
第10页/共54页
第11页/共54页
五、数字图像的基本处理
• 常用的医学数字图像处理技术有:图像增强、图像运算、图像变换、图像分割及 图像重建等。
x荧光屏収出人体组织癿可见光影像每一个ccd摄影机摄叏一定范围癿荧光影像幵转换成数字信号再由计算机迚行处理将图像拼接形成一幅完整癿图第42页共54页二成像性能数字x线成像比屏片系统cr系统成像癿成像性能更优越主要有三个1x线敏感度透规癿首要条件
主要内容
• 第一节 数字图像基础知识 • 第二节 计算机X线摄影 • 第三节 数字X线摄影 • 第四节 数字剪影血管摄影
• 2.与灰度级数的关系 A/D 转换器将连续变化的灰度值转化为一系列离散的整 数灰度值,量化后的整数灰度值又称为灰度级(gray level)或灰阶。每个像素 的灰度精度范围从l 位(2 个灰度级)到12 位(4096 个灰度级)
第6页/共54页
三、数字图像的形成
• 1.图像数据采集 是通过各种接收器件(如成像板、探测器、CCD 摄像管、检测 器、探头等),将曝光或扫描等形式收集到的模拟信号转换成数字信号。数字图像 的数据采集大都经过三个步骤:
处理、谐调(层次)处理 (gradation processing)、空 间频率处理( spatialfrequency processing)和能量减影处理 ( energy subtraction processing)。CR 图像处理操作 界面如右图所示。
第29页/共54页
• 1.动态范围压缩处理 • 指将原始影像信号的信息范围按
数字化医用X线摄影系统技术参数及配置要求

图像处理系统
7.1
具有局部放大观察功能
7.2
具有图像曝光条件和剂量显示
7.3
具有病人资料显示
7.4
具有边缘增强功能
7.5
具有窗宽/窗位调节功能
7.6
具有图像反转功能
7.7
具有漫游功能,光盘刻录(DVD)系统
8
高级临床应用功能
8.1
多屏显示
8.2
智能窗
8.3
可根据选定的感兴趣区域组织自动进行对比亮度调节
四、
技术规格及系统概述
主要组成:悬吊球管+数字平板探测器+固定床(床面电动升降)
1
立式胸片架
1.1
胸片架安装方式:立柱式
1.2
探测器纵向移动范围:≥150cm
1.3
胸片架中心点离地面的最小距离:≤58.5cm
1.4
有电离室自动曝光,电离室≥3视野
1.5
滤线珊密度:≥40线/cm
1.6
平板探测器电动移动
医用高清显示器:≥20英寸
4.2
网络通讯标准:支持多项DICOM服务类别,如存储,打印,传输,接收,工作列表等
4.3
曝光至图像预示时间:≤3秒
5
X线高频高压发生器
★5.1
高压发生器功率:≥75KW
5.2
管电压可调范围:40kV-150KV,每步1KV
5.3
支持自动曝光控制(AEC)
5.4
最大管电流≥800MA
河南省内有厂家(厂家授权)办事处或者长期售后服务网点
★10.2
提供整机进口“进”字号注册证
10.3
整机保修壹年以上
1.7
X线球管与平板探测器自动跟踪
DR的基础知识

4. 放射剂量少,曝光宽容度大, 曝光条件易掌握,提高了检查效率, 也减少了一般损耗。
八. 平板探测器的主要特点
5. 可以根据临床需要进行各种图像后处理。 6. 图像可直接以符合
国际标准的数字化格式储存、传输。 7. 可即时成像,减短检查时间,
十. CR与DR的区别
(三)曝光剂量
CR 常规剂量的1/4 。 DR 常规剂量的 1/7~1/20 。
(四)工作效率
CR 与常规X线省略相比省略暗室操作环节: DR 曝光、预览、存储、传输仅几秒钟。
非晶硒层
TFT层
薄膜半导体阵列(Thin Film Transistor Array 简称TFT 阵列)
五. 各类DR的成像原理
2. 非晶硅成像原理 X线先经荧光介质材料转换成可见光, 再由光敏元件将可见光信号转换成电信号, 最后将模拟电信号经A/D转换成数字信号。
五. 各类DR的成像原理 3. CCD成像原理
十. CR与DR的区别
(二)图像质量 图像分辨率 CR
1)IP中的成像介质存在散射,引起潜影模糊。 2)激光扫描仪的激发光束光点的直径
与激光光线在IP荧光体内的散布, 均使图像锐利度下降,降低了图像的分辨率。 3)时间分辨率差,密度分辨率有时略显不足。
DR 1)转换过程中无附加设备,不存在光学模糊。 2)空间分辨率及密度分辨力 直接由转换介质和像素排中像素大小决定。
。
十. CR性能。
曝光宽容度
CR与DR均有很宽的曝光宽容度,DR可达20000:1。
噪声(所有影响图象质量的因素) CR IP的结构噪声、转换和检测X线光子中引入的波动、 激光功率漂移、激光束位置的漂移、 激光束激发IP发出光的几率的波动以及电子链中噪声等。 DR 主要噪声源是结构噪声、电子链中噪声, 以及把X线转换为电荷的几率波动引起的噪声
