数字化X线机成像设备
数字化X射线成像系统参数
数字化X射线成像系统参数一、设备名称：数字化X射线成像系统二、设备用途说明：能完成全身各部位、各体位、各角度的全数字X线摄影检查，满足医院临床和体检工作需求。
三、设备主要构成：3.1非晶硅平板探测器3.2 X射线管3.3高压发生器3.4摄影机架3.5滤线栅3.6图像采集处理系统（含图像处理软件、工作站、显示器）3.7热敏胶片打印机一台四、具体技术要求4.1非CCD数字平板探测器4.1.1探测器成像介质：非晶硅；尺寸≥14″×17″4.1.2探测器TFT成像板结构：非拼接TFT整板4.1.3动态范围：≥16bit4.1.4最大极限空间分辨率：≥3.4Lp/mm4.2 X射线管4.2.1焦点功率：≥50KW4.2.2阳极热容量：≥150kHu4.2.3双焦点：0.6mm（小焦点）/ 1.2mm（大焦点）4.3高压发生器4.3.1 类型：高频高压发生器，功率：≥50kW，最大mAs：≥630mAs4.3.2 输入电源：380V 50HZ 三相电源4.3.3最大摄影mA：≥630mA4.3.4最大加载时间：≥6s4.4 摄影机架4.4.1 具有摄影机架4.4.2横臂（水平时）上下竖直移动行程：≥1100mm4.4.3横臂旋转范围：0°～90°4.4.4焦点与接收器输入屏间距(SID)：1000mm～1800mm，可实现一键到位4.4.5配备摄影床，床面尺寸符合国家相关标准4.4.6配备集成控制台4.5 配备滤线栅4.6 图像采集处理系统4.6.1 基于WINDOWS操作系统的专业图像工作站4.6.2 配置：Intel CPU主频≥3.5GHz、内存容量≥4G、硬盘容量≥500G4.6.3 工作站显示器≥21″液晶显示器4.6.4中文操作界面4.6.5 DICOM接口4.7图像采集处理软件功能4.7.1打印胶片上可显示摄影曝光kV、mA、mAs等设置条件4.7.2 工作站具备3D摆位示意图4.7.3 图像采集工作站和图像诊断工作站均应支持分格打印输出4.7.4 支持无损压缩的高速传输、支持在线解压4.7.5 支持DICOM 服务功能：如存储、传输、接收、WORKLIST；打印功能：标准 DICOM 打印、存档。
数字化医用X线摄影系统技术参数及配置要求
具有患者体位和电离室匹配选择功能
★8.5
具备全自动长骨拼接摄影功能包括在床上和在胸片架上
8.6
具备自动拼接模块
8.7
最大可拼接图像数量≥3幅
8.8
曝光至后处理总时间≤25秒
8.9
带有病人立位拼接摄影架
8.10
电动控制胸片架,拼接摄影过程全自动完成
9
配备专业医用显示器,激光打印机
10
售后
10.1
医用高清显示器：≥20英寸
4.2
网络通讯标准：支持多项DICOM服务类别，如存储，打印，传输，接收，工作列表等
4.3
曝光至图像预示时间：≤3秒
5
X线高频高压发生器
★5.1
高压发生器功率：≥75KW
5.2
管电压可调范围：40kV-150KV，每步1KV
5.3
支持自动曝光控制（AEC）
5.4
最大管电流≥800MA
数字化医用X线摄影系统技术参数及配置要求
编号
参数要求
一、
设备名称：数字化医用X射线摄影系统
二、
数量：1台
三、
设备基本要求：全数字化平板X线摄影系统（DR），一机多用完成门诊、急诊、住院部患者的全身各部位、各体位、各角度的全数字化x线摄影检查。同时要求整机原装进口悬吊配置双板；一键可完成站立位全自动长骨拼接摄影和平躺床位全自动长骨拼接摄影。设备的主要部件X线球馆和平板探测器为同一厂家生产便于后期维护。
2.9
床下平板探测器电动横向运动，与球管的运动自动跟踪
★2.10
床面高度变化时，球管高度自动跟踪变化
★2.11
配置无线便携式平板≥14寸×17寸
2.12
非晶硅+碘化铯
DR直接数字平板X线成像系统配置基本要求
附件：DR(直接数字平板X线成像系统)配置基本要求品牌：进口设备预算：110万一、产品总体要求1.设备用途：数字化X线摄影系统（DR），采用无线数字化平板探测器，实现一机多用，可以完成门诊、急诊、住院部患者的全身各部位、各体位、多角度的全面数字X线摄影检查，以满足医院临床和体检工作中的数字化放射诊断需求。
2.设备要求:为保证产品在临床使用中机器的兼容性、稳定性、及图像清晰度，要求所投DR,整机和图像诊断处理软件为同一品牌。
3.设备构成：无线碘化铯非晶硅平板探测器+悬吊式X 射线系统+固定摄影床+立式胸片架二、产品技术参数要求★1、X线高压发生器1.1 产品要求：原装进口高频逆变式高压发生器1.2 输出功率：≥50kW1.3 摄影电压范围：40－150kV1.4 最大输出mA:≥630mA1.5 摄影曝光控制功能：具有多种曝光形式选择★2、X射线球管2.1 产品要求：原装进口X射线管组件2.2 焦点尺寸：小焦点≤0.6mm, 大焦点≤1.2mm2.3 阳极热容量：≥300 KHU★3、限束器3.1 产品要求：原装进口★4、数字化平板探测器4.1 产品要求：为无线/碘化铯/非晶硅平板。
4.2 探测器成像面积：≥14×17英寸4.3 探测器成像介质：碘化铯+非晶硅4.4 像素≥500万，最大空间分辨率≥3.0 lp/mm。
★5、立式胸片摄影架探测器上下运动方式：电动，并能控制高度★6、X线摄影机架6.1 机架结构：井字型悬吊天轨吊架，可纵向横向大范围移动6.2 自动定位功能：具备一键快速定位功能，可实现立位和卧位摄影的快速转换6.3 自动跟踪功能：X线管能自动跟踪平板探测器位置6.4 运动控制方式：电动★7、摄影床7.1 摄影床结构：固定落地式床体7.2 承载固定式滤线栅★8、DR图像采集处理系统8.1 原装进口，系统控制与信息管理、图像采集处理一体化设计8.2 操作系统：windows 7或以上8.3 图像处理功能：整幅图像放大功能，局部放大观察功能，病人资料显示，图像黑白两度调节，窗宽/窗位调节，图像反转，图像排版功能，胶片打印功能等等。
数字X线设备
二、直接X线数字摄影装置
▪ DDR指采用一维或二维X线探测器直接把X线转换为模拟电 信号进行数字化的方法，不同于先获得模拟图像，再对模拟 图像进行数字化的方法。
▪ 扫描投影DDR 1．点扫描法 优点是散射体积很小，减少了因散射引起的图像质量下
降；另一优点是由于光电倍增管的灵敏度高，可以降低X线的剂量。缺 点是运动机构比较复杂，扫描时间较长。
（4）存储器：帧存储器用于记忆若干幅数字图像，海量存储器用于存
档。
（5）图像监视器：数字图像经D/A转换后形成不同亮度的像素，
按一定的显示矩阵结构在监视器上重现。
（6）系统控制器：由计算机主机和其它控制电路组成，完成整个系
统的指挥和协调。
▪ 工作原理
IDR的基本工作原理框图如图11-12所示。IDR由I.I把 作为信息载体的X线转换为可见光，再由CCD或真 空摄像管转换成模拟视频信号，再经A/D转换后形成 数字图像信号。这是最先得到实际使用的IDR设备。
▪ 图像读出灵敏度自动设定 为了自动控制图像读出特性，实现图像密度的
稳定，即克服X线成像期间由于曝光过度或曝光不 足产生的图像密度不稳定性，CR系统设计了图像读
出灵敏度自动设定功能 。
其中照射野范围的确定对制成直方图至关重要
▪ 识别处理的三个步骤： 1、测定探测的起始点
图像密度积分运算---重心
▪ 在两种情况下读出器的输出信号在相同范围内变化，使胶片的动态范围得到充 分利用。也就是说，当摄取某一幅影像时用了过大的曝光量，读出灵敏度会自 动降低，反之，读出灵敏度会自动升高。这样在胶片上总能得到黑化度良好的 影像。
3、图像的后处理
▪ 与显示有关的后处理主要包括动态范围压缩、灰阶 变换、空间频率处理等基本处理。
大型数字化X光机(DR)技术参数
序号
数字化X射线诊断设备技术规格
1
数字化平板探测器
1.1
探测器类型：非晶硅单元尺寸≤143um整板结构
*1.2
有效范围≥14”×17”检测矩阵≥700万像素
*1.3
动态范围≥14bit
1.4
曝光至图像的预示时间：≤5s
1.5
空间分辨率≥3.4LP/mm
1.6
自然冷却，无风冷、水冷等任何冷却装置
7.12
标准DICOM3.0接口以及HL7标准，可以连接至PACS、HIS、RIS及激光照相机等DICOM接口的设备，具备图像传输功能
*8
提供“进”字产品整机注册证
备注：
1.
技术规格书中标注“*”号的为关键技术参数和配置，对这些关键技术参数和配置的负偏离将导致废标。
2.
其他技术规格如有5项以上负偏离将导致废标。
3.4
最大电流时间乘积≥630mAs
3.5
最短曝光时间≤1ms
3.6
人体器官程序摄影（APR）≥700种
3.7
预留计算机通信接口，可与数字系统集成
*4
悬吊支撑装置
4.1
升降钢圈式弹簧装置
4.2
3-D移动吊架自由垂直伸缩和平衡装置，手动或电磁制动
4.3
球管垂直运动≥150cm
4.4
纵向方向≥349cm，横向方向≥210cm
7.4
具备控制X线发生器、允许编辑、管理本地病人检查资料
7.5
根据不同检查部位设置默认的图像处理参数
7.6
可选择自动传图存档功能
7.7
可根据需要设置自动清盘的周期
7.8
可按胶片尺寸规格进行裁剪图像
直接数字化X线成像系统(DR采购项目技术参数汇总
直接数字化X线成像系统(DR采购项目技术参数汇总
1.分辨率：数字化X线成像系统的分辨率应足够高，能够清晰显示病变和解剖结构。
常见的数字化X线成像系统分辨率为2-3线对/毫米。
2.感光度：系统的感光度应足够高，能够减少辐射剂量和曝光时间，同时保证图像的质量。
一般情况下，数字化X线成像系统的感光度应达到至少2000ASA。
3.动态范围：系统的动态范围应足够宽，能够显示明暗对比差异较大的区域，同时避免过曝和欠曝。
数字化X线成像系统的动态范围一般应达到12位以上。
4.快速成像：系统应具备快速成像功能，能够在短时间内获取高质量的图像。
一般来说，数字化X线成像系统的成像速度应达到每秒30帧以上。
5.自动化功能：系统应具备自动化功能，能够根据不同的检查要求和患者体型自动调节曝光参数和成像参数，提高工作效率和减少操作失误。
6.数据存储和传输：系统应能够将获取的图像数据进行存储和传输，便于医生进行远程诊断和病例管理。
数字化X线成像系统的数据存储和传输方式一般为DICOM。
7.辐射剂量控制：系统应具备辐射剂量控制功能，能够根据患者的体型和检查要求进行辐射剂量的优化和控制，尽量减少对患者的辐射损伤。
8.操作界面：系统的操作界面应简单直观，易于操作和学习。
同时，应具备图像处理和测量功能，方便医生进行图像分析和诊断。
9.安全性能：系统应具备良好的安全性能，包括防护措施和报警功能，确保操作人员和患者的安全。
10.保修和售后服务：供应商应提供合理的保修期和售后服务，包括
设备维修、技术支持和培训等。
X射线数字成像检测系统
X射线数字成像检测系统X射线数字成像检测系统(XYG-3205/2型)一、设备基本说明X射线数字成像系统主要是由高频移动式(固定式)X射线探伤机、数字平板成像系统、计算机图像处理系统、机械电气系统、射线防护系统等几部分组成的高科技产品。
它主要是依靠X射线可以穿透物体，并可以储存影像的特性，进而对物体内部进行无损评价，是进行产品研究、失效分析、高可靠筛选、质量评价、改进工艺等工作的有效手段。
探伤机中高压部分采用高频高压发生器，主机频率40KHz为国际先进的技术指标。
连续工作的高可靠性，透照清晰度高，穿透能力强，寿命长，故障率低等特点。
X光机通过恒功率控制持续输出稳定的X射线，波动小，保证了优质的图像质量。
高频技术缩短了开关机时间，有助于缩短检测周期，提高工作效率。
数字平板成像采用美国VEREX公司生产的Paxscan2530 HE型平板探测器，成像效果清晰。
该产品已经在我公司生产的多套实时成像产品中使用，性能稳定可靠。
计算机图像处理系统是我公司独立自主研制开发的、是迄今为止国内同行业技术水平最高的同类产品。
主要特点是可以根据不同行业用户的需求，编程不同的应用界面及图像处理程序，利用高性能的编程技术，使操作界面简单易懂，最大限度的减少操作步骤，最快速度的达到操作人员的最终需求。
机械传动采用电动控制、无极变速，电气控制采用国际上流行的钢琴式多功能操作台，将本系统中的X射线机控制、工业电视监视、机械操作等集中到一起，操作简单、方便。
该系统的自动化程度高, 检测速度快，极大地提高了射线探伤的效率，降低了检验成本，检测数据易于保存和查询等优点，其实时动态效果更是传统拍片法所无法实现的，多年来该系统已成功应用于航空航天、军事工业、兵器工业、石油化工、压力容器、汽车工业、造船工业、锅炉制造、制管行业、耐火材料、低压铸造、陶瓷行业、环氧树脂材料等诸多行业的无损检测中。
本系统的技术、质量、性能都居于国内领先水平。
2004年由于在成像应用技术方面取得的成绩，被确定为国家X射线实时成像检测系统高技术产业化示范工程基地。
数字化医用诊断X射线机（DR）参数
数字化医用诊断X射线机（DR）参数数字化医用诊断X射线机（DR）参数1 设备用途说明：全身各部位立位和卧位摄影2 设备主要构成：★2.1 直接数字化平板探测器（原装进口）★2.2 X光球管（原装进口）★2.3 高频高压发生器及曝光控制系统（原装进口）★2.4 电离室：3视野AID（原装进口）2.5 滤线栅2.6 满足立、卧位检查需要的自动化机械床台系统2.7 专用图像采集/处理工作站2.8 专用诊断报告工作站3 技术参数及要求：3.1 直接数字化平板探测器★3.1.1 探测器介质：非晶硅或非晶硒3.1.2 探测器结构：整板（非拼接板）★3.1.3 探测器有效成像尺寸：≥14″×17″★3.1.4 闪烁体像素间距：≤140um★3.1.5 空间分辨率：≥3.5Lp/mm3.1.6 有效像素：≥900万3.1.7 自曝光至图像在监视器上显示的时间：≤3s 3.1.8整板感光单元保修≥3年3.1.9具备安全防碰撞装置3.2 进口X光球管3.2.1 阳极热容量：≥200KHu3.2.2 球管阳极旋转速度：≥2800转/分钟3.2.3 焦点：0.6mm/1.2mm3.2.4 阳极靶角：12度靶角3.2.5 最大管电压：≥125kV3.3 高压发生器及曝光控制系统3.3.1 进口高频高压发生器3.3.2 高频逆变频率：≥20KHZ★3.3.3 输出功率：≥50KW3.3.4 输入电源：380V 50HZ 三相电源3.3.5 输出电压：40～150KV3.3.6 最大输出电流：≥500mA3.3.7 最短曝光时间：≤1m s3.3.8 最大mAs：≥500mAs3.3.9 摄影方式应包括：普通摄影，滤线器摄影，器官程序摄影(APR)，电离室自动曝光摄影(AEC)3.3.10 应具备隔室控制台单独操作曝光3.3.11 控制台有曝光参数单元化菜单可供选择3.3.12 具有中文故障状态显示功能3.4 摄影床台系统3.4.1 采用多功能浮动床台，能满足各部位投照摄影临床需求3.4.2 患者床运动范围：床面移动纵向行程≥±350mm，横向移动≥±100mm。
《数字化X线机成像》课件
目录
• 数字化X线机概述 • 数字化X线机成像技术 • 数字化X线机在医学诊断中的应
用 • 数字化X线机的优势与局限性 • 安全防护与操作规范 • 案例分析
01
数字化X线机概述
定义与工作原理
定义
数字化X线机是一种利用X射线进行成像的医疗设备，能够将X射线穿透人体后形 成的图像转换为数字信号，以便进行进一步的处理和显示。
工作原理
数字化X线机通常由X射线发生器、探测器、图像处理系统和显示系统等部分组成 。X射线发生器产生X射线，探测器接收穿过人体的X射线并转换为电信号，然后 通过图像处理系统进行数字化处理，最终在显示系统上呈现为图像。
数字化X线机的历史与发展
历史
传统的X线机采用胶片成像，随着 计算机技术的发展，数字化X线机 逐渐取代了传统X线机。
间接数字化X线机成像
间接数字化X线机成像技术的优点包括
高分辨率、高灵敏度、低噪声和易于存储和传输。此外，该技术还可以通过多种软件工具进行图像处 理和增强，以提高检测的准确性和可靠性。
间接数字化X线机成像技术的缺点是
成本较高，需要专业的操作和维护。此外，与传统的胶片成像相比，一些用户可能需要时间适应这种 新的成像方式。
计算机X线摄影
CR技术的优点包括
高分辨率、高灵敏度、低噪声和易于 存储和传输。此外，该技术还可以通 过多种软件工具进行图像处理和增强 ，以提高诊断的准确性和可靠性。
CR技术的缺点是
成本较高，需要专业的操作和维护。 此外，与传统的胶片成像相比，一些 医生可能需要时间适应这种新的成像 方式。
数字减影血管造影
数字化X线机可以显示肝脏和胆囊的形态，有助于诊断肝炎、肝硬化、胆囊炎、胆结石 等疾病。
医学影像设备学数字X线设备
后处理 ❖ 信息存储和记录:利用存储媒介如光盘等激光相机
打印CT扫描机主要由硬件结构和软件结构两大部 分组成
资料仅供参考,不当之处，请联系改正。
第二节 计算机X线摄影设备
二、CR工作原理： ❖ 用存储屏记录X线影像，通过激光扫描使存储信
号转换成光信号，此光信号经过光电倍增管转换 成电信号，再经过A/D转换后输入计算机处理， 形成高质量的数字图像。
学习目标
资料仅供参考,不当之处，请联系改正。
一、掌握X线计算机摄影的基本结构及成像原理。 二、掌握数字摄影装置的基本结构和成像原理。 三、孰悉数字减影血管造影像装置的基本结构和对设
备的特殊要求。
目录
资料仅供参考,不当之处，请联系改正。
一、概述 二、计算机X线摄影装置 三、数字X线摄影装置
资料仅供参考,不当之处，请联系改正。
资料仅供参考,不当之处，请联系改正。
第二节 计算机X线摄影设备
❖ 它把第一次照射光的信号记录下来，当再次受
到光刺激时，会释放存储的信号．（掺入二价 铕Eu 2+的氟囟化钡BaFXEu 2+ X=Cl、Br、I）
荧光成像层： 用多聚体溶液 把微量的二价 铕的氟卤化钡 晶体相互均匀 结合涂布而成 。
资料仅供参考,不当之处，请联系改正。
操作环境： 5 ~35°C 30％~75% RH
资料仅供参考,不当之处，请联系改正。
第三节 数字X线摄影设备
3.多丝正比室扫描 型DR
（1）结构： 高压 电源、水平狭缝 、多丝正比室、 机械扫描系统、 数据采集、计算 机控制、图像处 理系统等组成。
资料仅供参考,不当之处，请联系改正。
医用诊断数字化胃肠X线机
医用诊断数字化胃肠X线机一、设备名称、数量、用途：数字化胃肠X光机1台，主要用于人体透视、摄影、胃肠道造影等各种造影检查，特检和各种介入治疗。
★二、要求：为保证产品的先进性、质量和售后服务，要求是最新产品，高频主机、图像与整机为同一品牌。
同型号产品在安徽省装机量5台以上（提供合同复印件备查及联系方式）。
三、主要设备及性能要求1X线高压发生器装置1.1高频逆变式发生器★1.2 功率：≥50KW1.3 高频逆变频率：≥25KHz1.4 摄影KV调节：40～150kV★1.5 mA摄影范围： 25～600mA1.6 透视mA范围：0.5～5mA1.7 mAs：≥0.5mAs～500mAs1.8 600种自动器官程序摄影（APR）2X线管2.1进口球管2.2最大管电压：150KV★2.3焦点：≤0.6/1.2mm2.4 焦点功率：≥27／75kW★2.5阳极热容量：≥300KHU。
3遥控X射线机诊断床3.1床面横向移动范围：≥220mm3.2焦点胶片距为1000～1500mm3.3 床面立卧范围：≥＋90°～－25°3.4 床面到胶片距离：约45Cm。
3.5 点片装置：移动范围：纵向≥740mm4 影像增强器及电视系统（一体化影像增强器摄像系统）4.1 进口影像增强器，≥9英寸，三视野4.2 摄像机：100万像素4.3 最高中心分辨率：≥46LP/cm。
5 数字图像处理系统5.1 图像处理操作台监视器：≥20″液晶显示器。
★5.2 具备25fps，1k×1k×12bit透视采集功能；1-5 fps，1k×1k ×12bit数字点片摄影采集功能；5.3具备多级动态递归降噪、多级边缘增强功能；5.4硬盘容量应不小于存储1k×1k×12bit不压缩图像60000幅。
5.5图像处理功能包括：窗宽窗位调整、图像锐化、高通滤波、边缘检测、降噪、后处理减影、像素移动、图像旋转、图像反转、图像反白、文字标注、区域标注、图像缩放、蒙片选择、叠加处理、半减影模式、末帧冻结、序列编辑、多幅显示、长度测量等。
33页医用X线摄影设备数字化X线机CR设备
感谢您的观看
THANKS
开启设备
首先打开电源开关，确保设备 正常启动。
曝光操作
根据患者情况和医生要求，设 置合适的曝光参数，如管电压 、管电流、曝光时间等。
关闭设备
完成检查后，关闭电源开关， 确保设备正常关机。
常见故障排除
图像不清晰
可能是由于曝光参数设置 不正确、检查台位置调整 不当等原因，需要重新调 整参数或检查台位置。
成像板
成像板是CR设备的关键部件，由含有特殊荧光物质和感光乳剂的平板组成，能够将X线转化为可见光并记录下来 。
主要类型和应用领域
主要类型
CR设备主要分为固定式和移动式两种类型，固定式CR设备通常安装在医院的放 射科或影像中心，而移动式CR设备则可以方便地移动到不同科室或病房进行快速 检查。
应用领域
设备无法启动
可能是由于电源故障、设 备内部故障等原因，需要 检查电源线路和设备内部 组件。
存储介质无法读取
可能是由于存储介质损坏 、设备接口故障等原因， 需要更换存储介质或检查 设备接口。
日常维护和保养
清洁设备表面
定期使用干净的湿布擦拭设备表 面，保持清洁卫生。
检查电缆和连接
定期检查电缆是否破损、接口是否 松动，确保连接良好。
。
未来CR设备将更加注重人机 交互和用户体验，提升操作便
捷性和舒适性。
08
结论
主要观点总结
数字化X线机CR设备在医用X线摄影 中具有重要地位，能够提高诊断准确 性和效率。
尽管数字化X线机CR设备在技术和应 用方面取得了一定的进展，但仍存在 一些挑战和限制，需要进一步研究和 改进。
数字化X线机CR设备具有多种优势， 如高分辨率、低辐射剂量、易于存储 和传输等。
数字化X线摄影DR设备技术参数要求
数字化X线摄影（DR）设备技术参数要求一、基本功能及要求（本项为设备必须满足条件）：用于头颅、脊柱、四肢、胸部、腹部等全身站立位和卧位的数字X 线摄影系统，必须配置站立位摄影专用胸片架和固定式专用摄影床；必须配备无线移动式平板探测器，可在专用胸片架和固定式专用摄影床中自由切换，并可作离床位自由摄影。
高压发生器标称输出功率必须为60kW以上（含60kW）县域影像中心服务器需要满足存储 6TB 以上的存储空间，并可以支持后续技术升级服务。
二、其他要求（本项除带★的为必须满足条件外，其它为建议满足条件）：1、球管支架1.1机械结构厂家自报1.2球管升降方式电动及手动1.3垂直升降范围≥120cm1.4纵向移动范围≥135cm★1.5球管和胸片架内探测器在垂直方向具备自动跟踪功能2固定式摄影床（非移动式简易摄影床）2.1床面板高度≤75cm2.2床面最大承重量≥135kg2.3床面板可四向浮动2.4具备床面浮动解锁装置2.5滤线栅栅比≥10:12.6滤线栅栅密度≥40L/cm2.7无需借助任何工具可将滤线栅移出2.8具有AEC 控制电离室，电离室自动曝光≥3 探测点2.9X 线球管与数字平板探测器在摄影床上投照时可以同步追踪运动3专用胸片架3.1胸片盒升降方式电动及手动3.2胸片架垂直移动范围≥150cm3.3电离室自动曝光≥3 探测点3.4滤线栅栅比≥10:13.5滤线栅栅密度≥40L/cm3.6滤线栅焦距（SID）≥180cm3.7胸片架探测器和球管具备自动对中功能4X 线高压发生器★4.1标称输出功率≥60kW4.2高压发生器逆变频率≥100kHZ4.3管电压可调范围40～125kV4.4最大输出电流≥630mA4.5曝光时间范围2ms～5s4.6最大电流时间积≥800mAs4.7具备自动曝光控制（AEC）功能 4.8 发生器的操作与控制系统完全与主机集成，在主机工作站上控制曝光，无需额外的曝光控制台5X 射线球管及束光器5.1球管阳极热容量≥230KHU5.2球管焦点尺寸≤0.6/1.2mm5.3球管最大功率≥60kW5.4束光器内具有卷尺测量床旁拍照的距离5.5束光器可旋转角度≥±45度5.6束光器照野可调整5.7束光器照野可根据APR 拍摄部位自动调整，可隔室遥控自由选切换束光器开口大小6移动式平板探测器★6.1平板探测器自报品牌配备(整板非拼接)6.2探测器材料非晶硅6.3平板尺寸≥17×17英寸6.4像素尺寸≤139um★ 6.5 采集灰阶度≥14bits6.6 空间分辨率≥3.6lp/mm 6.7 采集距阵≥2800×28006.8平板探测器自身重量≤5kg6.9平板探测器承重≥150kg6.10探测器充电方式实时在线充电，无需取出探测器内电池，非接插头式充电。
第三章数字化X线机成像设备
背面保护层：材 料与表面层相同 ，防止IP摩擦损 伤。
Shanghai Medical Instrumentation College
影像板成像原理
射入IP的Ｘ线被PSL荧光物质吸收，释放 出电子。部分电子散布在荧光物质内呈半稳态， 形成潜影，完成Ｘ线信息的采集和存储。当用 激光束逐行扫描（二次激发）已有潜影的IP时， 半稳态的电子转换成荧光，所产生的荧光强度 与第一次激发时Ｘ线的能量精确地成正比，完 成光学影像的读出。
分类
– 计算机X线摄影(Computed Radiography, CR) – 数字X线摄影(Digital Radiography, DR)
特点
– 辐射剂量小、密度分辨力高、图像后处理功能强、 便于数字影像存储及远距离传输。空间分辨力不 如胶片高。
Shanghai Medical Instrumentation College
IP消退很微弱，8h减少 25%。受时间、温度影 响。
受X线照射后，尽快读 取。
Shanghai Medical Instrumentation College
IP的特性：天然辐射与黑斑
IP不仅对X线敏感，对其他电磁波也敏感，如紫外线、 γ射线等。
来自天然放射性元素、IP板上微量放射性元素、宇宙 射线。
影像板(Image Plate, IP)
Shanghai Medical Instrumentation College
影像板结构
保护层：聚酯树 脂类纤维制成， 非常薄，能弯曲 、耐磨损、透光 性好。保护荧光 层不受外界温度 、湿度和辐射的 影响。
Shanghai Medical Instrumentation College
Shanghai Medical Instrumentation College

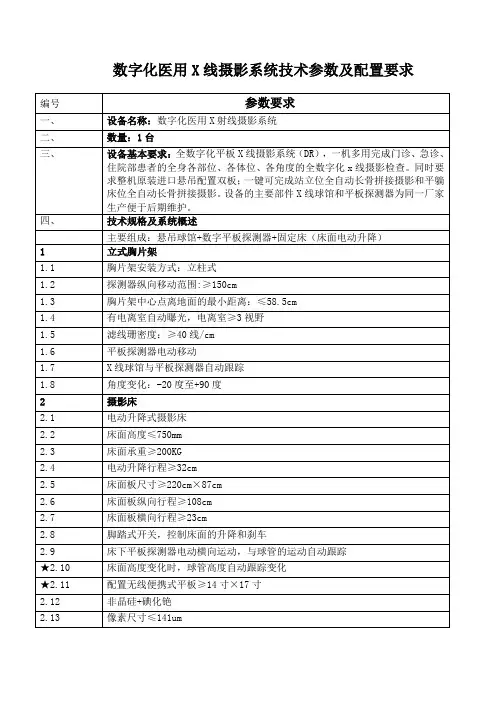

数字化医用X线摄影系统技术参数及配置要求
