N9340B手持式频谱分析仪技术资料
安捷伦N9330B手持式天馈线测试仪用户手册(中文)
测量故障定位 (DTF) 26 进行基本 DTF 测量 26
4 使用功能
使用标记和通过 / 失败界限线 30 使用标记 30
曲线处理 32 曲线运算 32
存储和调用文件 34
存储曲线数据 34 存储设置 34 拷屏 35 编辑文件名 35 调用曲线数据 35 调用模式设置 35
晰容易地读数。 • 内置光线感应器根据环境光线自动调节屏幕亮度以及
按键背光方便用户操作并同时节省电量。 • 可充电锂离子电池可支持四小时连续工作。( 待机状
态下更高达五小时 )。 • 弧形的手柄和带条纹的橡胶外套使用户握起来非常舒
适与牢固。 • 联想文件名使编辑文件名称简单快捷。 • 通过 USB 接口可方便地保存和读取测量数据。
供电要求 11 静电防护 (ESD) 11 交流电源线规格 12 关于电池 13 安装电池 13 查看电池状态 13 电池充电 13 开机使用 14 N9330B 开机 14 开始测量 14
3 开始测量
选择测量模式 20 N9330B 测量前的校准 21
校准模式 21 校准器的种类 21
校准过程介绍 22
安捷伦 N9330B 手持式天馈线测试仪
1 N9330B 简介
!" 1
1 N9330B 简介
介绍
安捷伦 N9330B 手持式天馈线测试仪 (25 MHz 到 4 GHz) 能够很好地帮助您安装和维护天馈线系统。除了测量驻 波比、回波损耗和电缆损耗， N9330B 还可以测量故障 距离 (DTF)，用于辅助确定电缆故障位置，以便您长期 维护天馈线系统。
手持式频谱分析仪有哪些品牌
西安安泰测试设备有限公司
5、韩国兴仓 Protek 7830
7830是由韩国兴仓推出的手持式频谱仪， 频率范围100kHz~2.9GHz不足之处在于不 可选的RBW，仅为13.125kHz最短扫描时 间长达500mS。
西安安泰测试设备有限公司
6、安徽白鹭 HSA800系列 安徽白鹭是一家国产的频谱分析仪厂家，产品涵盖模块、手持、 便携和台式多个系列，是国内系列齐全、性价比最高的优秀供应 商，产品广泛应用于教学实验、工业测试、系统集成、空间频谱 监测、电磁兼容等各种领域，为客户提供从方案制定到项目验收 的全过程服务。 安徽白鹭HSA800系列 频率范围：9kHz ~7.5GHz 最佳灵敏度：优于-160dBm 分辨率带宽：1Hz~3MHz 专用瞬态检波，快速捕获瞬态信号 瀑布图、调制质量分析、音频解调等常规和扩展功能 场强测量、S11和S21、信道测量、频率计数等更多专 业选项 Pass-Fail等现场检测告警能力 满充最长达4h，可随时电接续备
西安安泰测试设备有限公司
Hale Waihona Puke 西安安泰测试设备有限公司4、中电41所 41所是国内涉足射频和微波领域比较全面的测试测量仪器制造的机构，旗下 产品几乎覆盖了所有射频和微波测试领域。
中电仪器拥有多种类型的信号/频谱分析仪与接收机产品，频率范围覆盖 3Hz～325GHz，涵盖信号/频谱分析仪、电磁信号监测分析仪、监测接收机、宽 带接收机、场强测试仪以及毫米波扩频模块等多种系列产品，产品结构形式有 台式、便携式、手持式、PXI模块等，可为用户提供全面的高性价比信号接收与 分析解决方案。 AV4022是其推出的手持式频谱仪，频率 范围9kHz~3G其它参数同Willtek9103，不带 Tracking generator。
N9340b手持频谱仪使用手册及干扰定位总结
目录目录 (1)1、N9340B简介 (2)1.1前端面板概述 (2)1.2顶部面板介绍 (3)1.3显示屏幕简介 (4)1.4设置N9340B (5)1.5进行基本测量 (5)1.6文件保存及查看 (6)1.7按键结构及功能 (7)2、南京现场扫描结果及分析 (13)2.1 初步分析： (13)2.2 GSM信号： (14)2.3 PHS信号： (16)2.4 TDL信号： (18)3、南京干扰情况定位结果 (20)3.1干扰定位结论 (20)3.2存在的问题 (24)1、N9340B简介1.1前端面板概述1.2顶部面板介绍1.3显示屏幕简介1.4设置N9340B(1)按[SYS] > {设置} > {通用} 来设置时间和电源节能模式。
按{时间/日期} 来设置频谱仪的时间和日期。
按{电源管理} 来选择节能模式：关闭背景灯或显示屏，以及同时关闭背景灯和显示屏。
(2)按[SYS] > {设置} > {语言} 来选择屏幕显示语言。
共有11种语言供您选择。
(3)按[SYS] > {亮度} 手动调节N9340B频谱仪的显示亮度(4)按[SYS] > {按键音} 来开关按键音。
1.5进行基本测量(1)用信号源产生一个连续波信号(1 GHz, 0 dBm)。
(2)按[SYS] > {设置} > {开机/复位} ，选择默认定为出厂设置。
(3)选择面板上绿色的[PRESET] 键可将仪器恢复至出厂设置。
(4) 将频谱仪顶部的RF IN与信号源的RF OUT连接上。
(5)按[FREQ] > {中心频率} > 1> {GHz}将中心频率设置为1 GHz。
(6)按[SPAN] > 5 > {kHz} 将扫宽设置为5KHz。
(7)按[MARKER] > {搜索峰值} > {峰值}为显示的最高峰值（1 GHz处）作标记（标记为1）。
频谱仪使用
2.频率设置：
N9340频谱仪可测频率范围为100KHZ-3000MHZ。接上测试信号后， 先确认测量信号的频段，调整频谱仪的频段和测试信号的频段相同。 例：测试移动GSM900信号，下行：930MHZ-954MHZ 上行：885MHZ-909MHZ 功能键：FREQ键 可设置中心频率，起始频率和终止频率。（频率单 位:GHZ 、 MHZ 、 KHZ 、 HZ）
4.设置带宽RBW和VBW
4.1.分辨率带宽（RBW）设置 一般设置和测试的频点带宽相同，若不相同会影响信号测量的准确度，GSM 频点带宽为200KHZ，CDMA频点的带宽为1.23MHZ，由于频谱仪没有专门200KHZ
和1.23MHZ,所以在GSM测试时RBW设置为100KHZ，测试CDMA时设置为1MHZ。分辨
3. 调整参考电平内部衰减值
3.1.参考电平：是指频谱图最上方的刻度电平值，设置时先估算一下
测试信号强弱，将参考电平设置大小和测试信号的强度差不多。
功能键：AMPLITD键设置参考电平、内部衰减值（参考电平单位:dBm 、 -dBm 、 mV. ）
3.2.内部衰减： 主要目的是为了防止进入仪表的滤波器信号太强，在设备内部设置的 衰减，该值对设备读数没有影响。衰减器有三方面作用：在AUTO方式 下，当参考电平减小，衰减也随着减小。在手动方式下，输入衰减可 通过上下键调整。N9340频谱仪衰减器的范围是10到51dB ,上下键设 置步进5dB,按键盘步进为1dB. 重要！当参考电平改变时，衰减通常是自动耦合并自动调整。但是， 当衰减改变时，参考电平不改变。输入混频器的最大信号为-30 dBm 或更小，衰减器应该进行调整。例如：参考电平为20 dBm，对于输入 为-30 dBm的信号，衰减应该是50 dB ，这样防止信号压缩。
Agilent N9330B手持式天馈线测试仪
Agilent N9330B 手持式天馈线测试仪
Agilent N9330B 手持式天馈线测试仪
主要特点：
可在频域中测试驻波比、电缆损耗和回波损耗，在时域中测试驻波比和电缆损耗测量速度快，精度高，能在不足2 秒时间内完成全频段最高分辨率的扫描内置USB 接口，能够进行无限量的测试结果的拷贝和存储，可以和计算机直接连接通信大尺寸，防反光超亮度液晶显示屏适合室内外测试的显示和观察仪表按键采用背光设计，无论环境明亮还是黑暗都可以方便地操作仪表严密的金属屏蔽层使仪表具有极强的抗干扰能力和极高的稳定性和可靠性特有的锂离子电池和节电工作模式，延长了电池的使用寿命技术指标：
测试功能
频域：驻波比，电缆损耗，回波损耗
时域：驻波比，电缆损耗，故障定位
频率范围（Hz）
25M ~ 4G
频率分辨率（Hz）
100K
输出功率（dBm）
0 ~ -20
测量速度
2 秒/屏幕（全扫描，521 数据点，CW 扫描方式）。
N9340B扫频仪操作手册

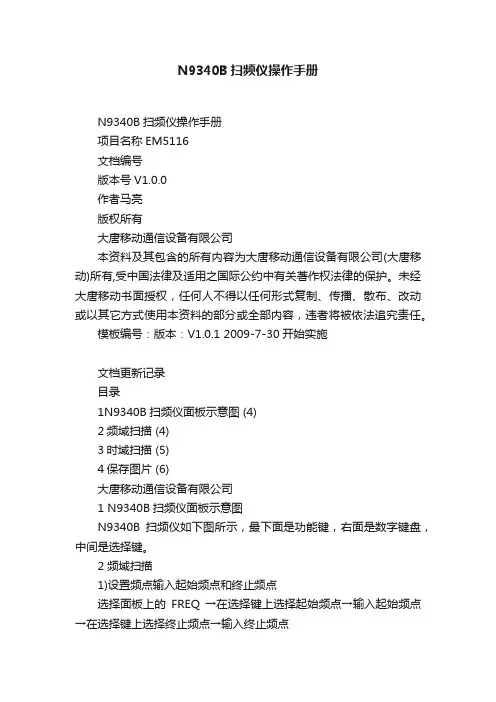

N9340B扫频仪操作手册N9340B扫频仪操作手册项目名称EM5116文档编号版本号V1.0.0作者马亮版权所有大唐移动通信设备有限公司本资料及其包含的所有内容为大唐移动通信设备有限公司(大唐移动)所有,受中国法律及适用之国际公约中有关著作权法律的保护。
未经大唐移动书面授权，任何人不得以任何形式复制、传播、散布、改动或以其它方式使用本资料的部分或全部内容，违者将被依法追究责任。
模板编号：版本：V1.0.1 2009-7-30开始实施文档更新记录目录1N9340B扫频仪面板示意图 (4)2频域扫描 (4)3时域扫描 (5)4保存图片 (6)大唐移动通信设备有限公司1 N9340B扫频仪面板示意图N9340B扫频仪如下图所示，最下面是功能键，右面是数字键盘，中间是选择键。
2 频域扫描1)设置频点输入起始频点和终止频点选择面板上的FREQ →在选择键上选择起始频点→输入起始频点→在选择键上选择终止频点→输入终止频点2)设置幅度开启高灵敏度选择面板上的AMPTD →在选择键上选择开启高灵敏度3)设置TRACE为最大值保持选择面板上的TRACE →在选择键上选择最大值保持4)等待一段时间后选择Maker到要观察的点选择面板上的MARKER →在选择键上选择搜索峰值，此时marker会自动找到最大值，如果需要观察其他点，可以通过旋钮调整，也可以继续打开其他marker5)抓图（方法见第4章）3 时域扫描1)设置频点输入中心频点选择面板上的FREQ →在选择键上选择中心频点→输入中心频点2)设置幅度开启高灵敏度选择面板上的AMPTD →在选择键上选择开启高灵敏度3)设置SPAN为零扫宽选择面板上的SPAN →在选择键上选择零扫宽4)设置扫描时间选择面板上的BW/SWP →在选择键上选择扫描时间→设置扫描时间为5ms（或者10ms）5)选择单次扫描选择面板上的BW/SWP →在选择键上选择单次扫描多按几次，观察抓到得图是否有规律6)设置marker选择面板上的MARKER →然后滚动旋钮找到需要观察的点7)抓图（方法见第4章）4 保存图片选择面板上的SYS →保存屏幕→输入文件名→ENTER。
N9340B操作说明
N9340B操作说明N9340B手持式频谱仪操作说明在本文档中，[ ]中为硬功能键，即N9340B上印有名称的按键；{ }中为软功能键，即屏幕右侧无名称的按键。
序号按键功能1 电源打开/关闭N9340B2 硬功能键SYS(系统), FREQ(频率), SPAN(扫宽), AMPTD(幅度), BW/SWP(带宽/扫描设置), TRACE(轨迹),MEAS(测量), MODE(模式)3 复位将频谱仪恢复至开机状态4 确认确认输入或设置5 游标激活游标读数功能6 退出/清除退出对话框或者删除输入7 极限设置最高/最低极限值8 保存快速保存当前轨迹9 递增/递减按一定步长增加/减少10 旋钮选择激活项或者改变输入数字11 软功能键对应屏幕右侧功能12 扬声器在解调模式下激活扬声器13 显示屏显示测量结果以1.0GHz, 0dBm正弦波信号为例，N9340B测量步骤如下：1，仪表复位：按[SYS] > {Setting/设置} > {PwrOn/Preset开机/预设} > {Preset Type/预设类型} 并选择Default默认，将仪表恢复到出厂状态2，设置中心频率：按[FREQ] > 1 > {GHz}3，设置扫宽：按[SPAN] > 5 > {MHz}4，激活游标：按[MARKER] > {Peak Search/峰值搜索}，此时在屏幕上将出现被测信号的频率和功率读数，如下图。
5，设置衰减值：按[AMPTD/幅度] > {Attenuation/衰减}，可以设置频谱仪的衰减值，如20dB。
6，设置分辨率带宽值：按[BW/SWP带宽/扫描]>{RBW/分辨率带宽}，选择{Man/手动}，可以设置频谱仪的分辨率带宽值，如1kHz。
7，保存文件：按[SYS] > {File/文件} > {File Setup/文件设置} > {File type/文件类型}，可以选择以下文件类型：Trace/轨迹(*.DAT)，存储测量结果Screen/屏幕(*.JPG)，存储当前显示屏幕State/状态(*.STA)，存储当前的设置状态，如频率范围、带宽等，供将来调用Pattern/极限值(*.PTN)，存储极限线设置Spectrum Mask/频谱模板(*.MSK)，存储频谱模板CSV/数据(*.CSV)，存储测量结果，可用计算机打开Setup/设置(*.SET)，存储系统设置，如时间、语言等8，调用文件：按[SYS] > {File/文件} > {View/查看}，可以选择文件目录，按{Load Now}可以调用文件。
频谱仪使用
谢谢大家！ 谢谢大家！
5.功率读 5.功率读取 功率 Marker键 按下该功能键即可读取功率， Marker键:按下该功能键即可读取功率，需读取最大可直接按标记到 波峰，N9340系统一共有6个标称点，分别为M1-M6.也可直接输入 波峰，N9340系统一共有6个标称点，分别为M1-M6.也可直接输入 系统一共有 M1 需读取的频点功率。 需读取的频点功率。例：读取GSM900频点30(对应的频率为：941)， 读取GSM900频点30(对应的频率为：941)， GSM900频点30(对应的频率为 即可直接将频点对应的频率输入来读取改信道的功率。 即可直接将频点对应的频率输入来读取改信道的功率。 读取功率的实际值应为读取的功率数值加上外部衰减的量。比如：外 读取功率的实际值应为读取的功率数值加上外部衰减的量。比如： 部衰减为30dB，仪表读数为10dBm，即实际测得功率应为20dBm。 部衰减为30dB，仪表读数为10dBm，即实际测得功率应为20dBm。 30dB 10dBm 20dBm GSM900频点计算：下行：F=935+0.2* GSM900频点计算：下行：F=935+0.2*信道号 频点计算 上行：F=890+0.2* 上行：F=890+0.2*信道号
40pt
频谱仪使用
2011年10月13日 2011年10月13日
本课程学习目的
熟悉频谱仪的用途 熟悉N9340频谱仪各按键功能以及 熟悉N9340频谱仪各按键功能以及 测试需注意事项 了解频谱仪参数用途。
频谱仪 （Spectrum Analyzer ）
又名频谱分析仪，主要用于射频 和微波信号的频域分析，包括测量信 号的功率、频率、失真产物等等。更 先进的频谱仪可以对射频和微波信号 进行解调分析，也称为信号分析仪。
N9320B频谱仪说明书
• 直接使用一键式功率测量功能， 进行通道功率、ACP、OBW、 SEM 和 TOI 测量。
• N9320B 可为自动测试程序提供 业界标准的 SCPI 语言支持和连通性 选择(USB 和 LAN)。与 Agilent ESA-L 系列兼容的 SCPI 代码能够 轻松地从 ESA-L 过渡到 N9320B。
• 频率计数器能更精确地读取频率 • U 盘可快速保存和调用测量结果
6
教育
无论您是要指导研究生完成重 要的科研项目，还是通过实验培养 的本科生的动手能力。安捷伦测试 设备将保证您能以最高标准培养未 来的工程师。
掌握测试仪器的使用方法和了解 RF 信号之间的相互作用是学好电子类 课程的基础，频谱分析是 RF 电路设计 的基础。它能使学生清楚地看到信号 交互和混频的过程。
Kensington 安全锁
TTL 触发 信号输入
USB 接口 LAN 端口
可上架安装
3U 高度 易于适应您的测试柜
3
电子制造
您要更快和更高性价比的射频分析工具来测试今天的消费类电子产品和元件需 — 不要再犹豫了!
无论您是制造无线鼠标、键盘、 GPS 设备或 RF 元件，如混频器，滤 波器或放大器，您都需要测量它们的 射频特性，以保证在其设计参数范围 (如频带宽度和输出功率范围) 内正常工 作。过小的射频功率会降低无线工作 距离，而过高功率会很快耗尽电池的 能量，从而缩短工作时间，同时还会 造成设备过热。
Agilent N9320B RF 频谱分析仪
技术概览
9 kHz 至 3 GHz 专业的频谱分析性能 • 测量速度:
N9320B频谱仪功能与应用简介
低於频谱仪的RBW，两信号将重叠，难以分辨，但较高的
RBW固然有助於宽频带信号的侦测，将增加底噪(Noise Floor)，降低测量灵敏度，对於侦测低强度的信号易产生阻 碍，因此应综合考虑适当的RBW宽度。 >分辨率带宽><数字键>(softkey)
Page 20 ▶
N9320B频谱仪测量方法
设置VBW
Page 24 ▶
N9320B频谱仪测量方法
其他参数设置
触发控制设置
跟踪控制设置
回波损耗测试 以上功能需要配合跟踪发生器使用，在此不做说明。 如有兴趣了解，请参阅《N9320B User’s Guide》。
Page 25 ▶
N9320B频谱仪测量方法
添加标记
标记可以明确的显示出频谱图上的某点的频率和幅值。
Page 43 ▶
低电平信号测试
关闭频率计数器 >功能>频率计数器>频率计数器>（关） 使用频率计数器功能时，分辨率带宽与扫宽的比值必须大 于0.02。
Page 44 ▶
OVER
xx/mobile: …………………….
地址：武汉市光谷创业街67号 邮编:430073 邮箱：xwdeng@
频谱仪功能与工作原理
频谱仪功能 频谱仪的功能
频谱仪的主要功能是在频域里测量显示输入信号的频谱分布和 幅值信息，将复杂信号分离，或者解调为频率和幅值不同的正选
波。包括频率、功率、谐杂波、噪声、干扰失真等参数；如带有
调制解调功能的频谱仪，还能测量模拟电视信号的CSO、CTB、 C/N比等参数值。
注：目前公司的N9320B仪表不支持解调功能，无法测试CSO、CTB和
Agilent N9320B频谱分析仪介绍
图 2-2参考信号在屏幕外的 Delta标记对
使用 Delta 标记比较不在同一屏幕上的信号
使用
delta
标记功能对不在同一屏幕上的两个信号之间的频率和幅度差异进行测量
。(此功能适合于测量谐波失真)
此例中，使用频谱仪的
等都是前面板上的硬键。多数情况下，按下这样一个硬键将进入一个功能菜单，此菜单显
示在屏幕的右边上，如复位类型，中心频率和下一个峰值等。而这些显示在屏幕上的键被
称为软键。
使用前面板
这一节将介绍如何使用分析仪的基本功能。
输入数据
当需要输入参数值时，有以下几种常用的数据输入编辑方式：
旋纽
增加或减少当前值。
箭头按键
上的橙色指示灯亮起。
7 电源接口 用作频谱仪的电源输入端口。
8 VGA 端口 此视频输出端口可连接到一个外部显示器或投影仪。
9 USB端口 当您需要程控此频谱仪时，此端口用于连接电脑。
2 功能与应用
2.1 基本测量
在本介绍中，标有 [
] 的键，比如 [Preset/System], [Frequency]以及 [Marker]
提供了可选购的 AM/FM调制分析功能。
• 跟踪信号发生器
提供了可选购的射频跟踪信号发生器，用于进行标量网络分析。
• 分辨率为 0.1Hz 的频率计数器
频谱分析仪内置的计数器可使信号的频率测量精度达到 0.1Hz。
• 支持 USB 功率传感器
内置的功率计功能支持安捷伦
U2000
系列功率传感器，满足高精度功率测量的需求。
增加或减少当前值。
数字键
频谱分析仪N9340B
频谱分析仪N9340B频谱分析仪N9340B是一款便携式频谱分析仪，由Keysight Technologies推出。
它是在现有技术基础上的一项巨大突破，具有高灵敏度、高分辨率和高动态范围等特点，适用于无线通信和电子设备等领域的频率分析和测量。
首先，N9340B频谱分析仪具有高灵敏度。
它能够捕捉到非常微弱的信号，使用户能够分析并监测到低信噪比的信号。
其灵敏度达到了-148dBm。
这种高灵敏度对于无线通信和射频设备的调试和故障排查非常重要。
其次，N9340B频谱分析仪还拥有高分辨率。
它能够提供高精度的频率分析结果，帮助用户获取更准确的频谱特性。
分辨率带宽范围从10Hz到3MHz，分辨率带宽和测量时间可以根据需求进行灵活设置。
此外，N9340B频谱分析仪还具有高动态范围。
它能够处理动态范围较大的信号，同时保持准确性和稳定性。
它的动态范围为100dB，可以满足各种应用的需求。
除了上述的关键功能外，N9340B频谱分析仪还具有其他一些重要的特点。
它拥有7英寸TFT彩色显示屏，用户可以清晰地查看信号频谱图和测量结果。
它还支持无线局域网连接，并配备了标准的USB接口，方便用户进行数据传输和存储。
作为一款便携式频谱分析仪，N9340B具有小巧轻便的外观设计。
它重量只有 4.3 kg，便于用户在实地操作时携带。
另外，它的电池寿命长，可支持长时间的工作。
总结起来，N9340B频谱分析仪在高灵敏度、高分辨率和高动态范围等方面具有突出的优势。
它不仅非常适用于无线通信和电子设备的频率分析和测量，而且便携轻便的特点使得它非常适合实地操作。
无论是在实验室环境中还是在现场应用中，N9340B都能提供精准、稳定和可靠的测量结果，为用户提供了一个非常强大的工具。
安捷伦N9340B干扰仪测试使用方法
安捷伦N9340B®索外部干扰源使用说明1、首先用安捷伦仪器专用连接线连接定向天线〔天线建议最好使用八木天线〕和安捷伦测试仪的INPUT接口。
2、按安捷伦测试仪的电源开关，开机后按仪表右边面板上的“F2 〔起始频率〕〞按钮，右侧数字面板输入850MHZ在按“ F3 〔终止频率〕〞按钮，右侧数字面板按数字输入970MHZ.3、按显示屏幕下面的“ AMPTD按钮，按F3按钮〔把“预放〞设置成“开〞状态〕，再按F6按钮〔把“高灵敏度〞设置成“开〞状态〕同时还要设置参考电平，建议设置为-40db。
形成图像如下所示：图像中有两个显著波峰的是电信C网使用的下行频点，图像右侧是移动的频点。
我们测是否对我们的频点产生干扰主要是看对图像右侧的波形的幅度变化时否很大，看右侧的图像的电平值是否整体都有提升，如下列图：如果出现如红色线所示的整体抬升的如果出现如上图所示的红色波形，就是外部干扰源。
找到了外部干扰源后，可以拿起手中的八木天线，有指向性的来找干扰源，当你指向的某个方向出现的波形抬升最明显时，就是干扰源的方向。
PS: C网的下行频段和移动G网上行频段有重叠局部，因此G网的上行容易受到C网的下行影响。
但是这种干扰不是外部干扰源，不会引起整个波形的整体抬升。
附件：〈〈频率小常识?：濒率小常"t1.1.1.测试根本工具1.安捷伦手持式频谱仪N9340B最根本的测试频率范围为100KH A 3000MHz,适用丁CDMA应用的主要频段：450M、800M及1900MHz,其应用丁EVDO频段扫描和邻频干扰测试分析时的根本配置活单如下:序号测试工具活单[数量备注1N9340B主机12测试天线13数据电缆14笔记本电脑或其他PC12.N9340B频谱仪外观如下列图示:3.N9340B前面板的按键分布如下列图所示:1.1.2.测试与分析软件手持频谱仪N9340B主机软件，最新的版本为N9340B Firmware Upgrade Version A.01.021.1.3.现场测试操作以测量CDMA上行频段为例，步骤说明：1.设置频率扫描宽度1〕点击N9340B前面板功能键②中的［FREQ犍；2〕点击N9340B前面板软按键键③中的｛起始频率｝，然后输入825MHz;3〕点击N9340B前面板软按键键③中的｛终止频率｝，然后输入835MHz;2.设置衰减为0dB及翻开预防1〕点击N9340B前面板功能键②中的［AMPTD谜；2〕点击N9340B前面板软按键键③中的｛衰减｝，然后输入0dB;3〕点击N9340B前面板软按键键③中的｛预防｝，然后设置为“ ON〞；3.设置RBW1〕点击N9340B前面板功能键②中的［BW/SW巳键；2〕点击N9340B前面板软按键键③中的｛分辨率带宽｝,设置为｛手动｝;然后输入1KHz4.设置检波方式1〕点击N9340B前面板功能键②中的［TRACE］键；2〕点击N9340B前面板软按键键③中的｛检波｝,检波设置为平均方式5.设Marker测量信号的大小1〕点击N9340B前面板功能键⑤［Marker］键；2〕可用峰值搜索找到最大的信号；6.测试结果保存1〕点击N9340B前面板功能键②中的［SYSSg,在｛文件｝菜单下，将文件类型选为“保存屏幕〞〔大.jpg〕，文件路径选择“本地〞，2〕按SAVES，循环按数字键盘输入需要的字符命名结果文件，ENTER呆存结果，以便在PC上进行后处理分析1.1.4.后台软件操作将U盘插到N 340B频谱仪上，点击N9340B前面板功能键②中的［SYSfl, 在｛文件｝菜单下选择“拷贝文件〞，文件会自动保存到U盘。
Agilent N9330B手持线路和天线测试器25MHz到4.0GHz技术概述说明书
Agilent N9330BHandheld Cable and Antenna Tester25 MHz to 4.0 GHzTechnical OverviewYour perfect solution for testing cables and antennas in today’s communication networksToday, the increasing range of wireless applications provides end users on the move with faster and more diverse services.Broadband mobile data and telephony are now becoming ubiquitous, with coverage in most urban and many rural areas.The number of base stations (BTS) needing fast, efficient installation continues to grow. Moreover, the vast numbers of existing installed base stations need periodic maintenance and, from time to time, trouble shooting and repair.Whether you do your own maintenance test or rely on third-party contractors, you need well-maintained antenna networks and cables to ensure:• Better voice and data quality • Fewer dropped calls • Less dropped links An efficient and effective cable and antenna tester is an essential basic test tool for network engineers and technicans for wireless network installation and maintenance.• New site installation and deployment• Routine maintenance• Trouble shootingVerity performance and trouble-shoot base station cable and antenna systems: test wide band or narrow band from 25 MHz to 4 GHz.Ensure the Reliability of Your Cable and Antenna System Easy to use and convenient to carry to any siteKey measurements:Frequency domain • Return loss vs. frequency• VSWR vs. frequency• Cable loss testDistance to fault (DTF)• Return loss vs. distance• VSWR vs. distance• Fault locationHigh accuracy power measurement • Support Agilent U2000 series USB power sensor• Wireless service providers:Base station cable & antennasystem I&M• Aerospace and defense:Radio and radar cable andantenna system I&M• Broadcasting and radiolinks:Cable and antenna systemI&M• Utilities, emergency andsecurity services• Contractors for all the aboveEarly identification of potential problemsDeteriorating cable and antenna conditions, such as a loose or corrodedconnector, a pinched or restricted cable, or damaged lightning arrestors causemeasurable RF impedance changes. Slight changes in VSWR, power loss andantenna bandwidth drift are early indications of system deterioration.Distance-To-Fault testing uses frequency domain reflectrometry (FDR)techniques that readily detects and locates these slight changes in RFimpedance. With routine DTF testing as part of a preventative maintenance plan,you can find and fix these problems before the system fails and repairs becomecostly. Agilent’s N9330B provides fast startup time, so technicians are ready totest in seconds.It’s small size and light weight make it easy to handle and it stands up to roughfield use and all weather conditions.Fast measurement speed means your technicians can evaluate one of thetrouble spots in a matter of minutes.N9330B speeds up installation of cables and antennas at new site, too.Whatever your tasks, speed is important, with N9330B you can test more sitesper day.And USB data storage lets you save all of the results for post-test analysis.You will find the Agilent N9330B tester useful and reliable, in rugged fieldenvironments for rapid installation of a new cellular network infrastructure,2-way radio communication system or any type of communication system.The N9330B supports U2000 series USB power sensor for high accuracy power measurement.High accuracy power measurement (option PWM)The N9330B now supports high-accuracy, USB plug-and-play power measure-ments when connected to an Agilent U2000 series USB power sensor. Make true average power measurements for all signal types with wide dynamic range up to 18 GHz with just the push of a button. The Agilent U2000 USB sensors require no external power supplies and with internal zeroing eliminate the need for external calibration. Without the need for additional boxes, the user can easily set up, calibrate and control the power meter/sensor via the analyzer’s USB port.The N9330B can collect, display and save the power meter results. The analyzer also provides Pass/Fail testing with user set upper and lower limits and a Pass/Fail indicator. Test results are shown in dBm and W when making absolute measurements and in dB and percentage when measurements are relative. Two display modes are available: Meter or the Chart mode to log power measurements over time.Meter modeEasier OperationN9330B optimized usability:• Long battery life • Modern USB connectivity • Sunlight-viewable LCD • Multi-language UI • Rugged design for field use A fast job, well done A busy technician needs fast tester setup, quick calibration, and a straightfor-ward, repeatable test procedure.Agilent N9330B gives you:• Fast startup time • Auto calibration • Test set-up recall • USB memory stick support • USB connectivity for PC software • More direct-access hard keys • Rapid cursor control and marker movement using scroll knob • Easy data storage • Customized, unmistakably named data files and auto-sequential file naming • Comprehensive results saved in a an easy-to-use format • Auto pass/fail test comparisons The Agilent N9330B is easy to use, so it minimizes the need for training. Technicians will get up to speed fast – and get their work done quickly.The optimum combination of hardkeys and softkeys provides an intuitive interface for all measurements.The most-used functions are conveniently selectable, via large, front-panel keys.The front-panel knob provides a simple scroll function, allowing rapid cursor movement to access data points across scan displays, or data entries.Well organized front-panel with more hard buttons and function keys for faster access to essential test functions.Powerful functions:• Smart and fast electronic calibrator• Powerful post analysis PCsoftware'T-combo' open/short/50 Ω load N9330B-203 Electronic calibratorSmart, fast calibrationAt the start of any new test setup, a three-step calibration is necessary, using an open, a short, and a calibrated test load.The most accurate calibration method is to use mechanical calibration stan-dards, an optional special ‘T-combo’ open/shot/load, makes it easy for use in the field.For fast and automatic calibration, you can choose the N9330B-203 electronic calibrator. Simply connect the electronic calibrator and press a key to run the electronic calibration.Use sensible archive file names related to each site tested The N9330B lets you choose meaningful names for your stored data: names that you customize and relate to your site.You no longer have to tolerate anonymous file names with no linkage to your site. It is easy to recognise and recall archived data files without the need for cross-referencing.And you can use sequential file names as you store successive files. Powerful PC based post analysis softwareEffective cable and antenna testing is more than just the measurements. Agilent provides a powerful PC based post-analysis tool. This software tool, standard with every Agilent N9330B, provides trace analysis, trace comparison, customized reports and data file management.The USB connection makes it fast and easy to transfer the measurement data to the PC for analysis.Take a closer look and see where Agilent puts the emphasis on usabilityPressing the front panel “Save” function key displays the soft key, “Save DATA as”. This then allows you to enter an appropriate file name.Subsequently, press the “Save DATA” soft key, each new file name automatically increments, as in example: CHICAG_SITE2, CHICAG_SITE3,...Store data and setup configurationWhen you take the tester out into the field, and have a large number of sites and installations to check, you need sufficient storage capacity for previous, historic data. The internal memory stores up to 200 traces, and you can save screen images.For fast instrument set up, you can store up to 15 stored configurations in the internal memory.If you need even more, simply use a USB memory stick for external storage of configurations, traces and screen images.N9330B Handheld Cable and Antenna Tester1. Test port, with connector protection cap.2. Modern USB connectivity for both remote control and memory stick. Support high accuracy power measurement with Agilent U2000 USB power sensor.3. Rapid marker positioning to measurement points using the fast-scroll rotary control.4. The protective soft carrying case with it’s ergonomic design provides further protection for the Agilent N9330B.5. Robust, comfortable, quick-grab hand strap.6. The 6.5“ transflective LCD gives sharp and clear display of results even working in direct sunlight with the high resolution of 640 x 480 pixels.7. Easy access to most common tests and settings using keypad.8.Easy results comparisonfast recall of stored data.64578Agilent Reliable Field UseTesting in the field means working in remote locations and out in the open:sometimes carrying test equipment up towers, or possibly working in small, cramped buildings with no direct access to AC power on site.You may have to test:• Under temperature extremes•I n bright sunlight or in the dark • In poor weather conditionsNone of these is the best operating environment for precision electronic test equipment.Agilent designed the N9330B cable and antenna tester.See traces clearly indoors and outdoorsAs with all the newest Agilent portable field equipment, operating under challenging bright sunlight or other difficult natural lighting conditions is not a problem. The bright new 6.5’’ TFT display with resolution of 640 x 480 pixels provides a superior, bright and clear trace for indoor and outdoor use.Back-lit keys for night use The new back-lit keys in the N9330B make it easy to see the keys clearly, even in the dark. The user can adjust the brightness of the keys and the duration of the key light, making it easy to use in light or dark, day or night.Carry-case options provide safe, comfortable transportThe soft carrying case provides added protection. A convenient shoulder strap leaves hands free for carrying other tools and equipment, or for safe climbing of access towers and gangways.For further protection of the tester when storing or transporting it in more harsh environments, an optional hard transit case is available.The tester itself has a strong hand strap for a sure grip when carried without thecase.Outstanding display technology provides superior performance under the mostdemanding lighting conditionsLow-cost, with Agilent worldwide supportSuperior battery performanceBased on customer inputs, Agilent understands that good battery life is essen-tial for remote, on-site testing.There is often no convenient conventional AC power line connection available atremote BTS or antenna sites.Agilent N9330B incorporates advanced battery pack technology with intelligentcharging technology, to provide you with up to four hours of continuous use.To maximize useful instrument test time when on site, each tester incorporatessmart power management to help conserve battery power.The long-life lithium-ion batteries in the N9330B have no ‘memory’, which is animportant improvement over earlier battery types.When extended operation is necessary, you simply switch batteries which onlytakes seconds.Earlier battery technology used in some portable testers allowed only limitedtester operating time before needing recharging.Worldwide service supportOf course, when you buy an Agilent tester, you are confident that should youneed it you have the best worldwide support.The Agilent N9330B Cable and AntennaTester – The newest in Agilent’s lineup oflow cost handheld instruments.N9330B Handheld Cable and Antenna Tester Specifications Display 6.5” 640 x 480 transflective color LCD with adjustable backlightSize (W x H x D)317 mm x 207 mm x 69 mm (12.5 in x 8.1 in x 2.7 in) Weight Net weight: 2.6 kg (5.73 lbs)Weight with battery: 2.9 kg (6.39 lbs)N9330B handheld cable and antenna testerRechargeable battery Automotive 12 V DC adaptorPhase-stable extension cable Electronic calibratorHard transit caseSoft carrying caseT-combo’ open/short/50 Ω loadOrdering InformationN9330B25 MHz to 4 GHz handheld cable and antenna testerAccessories supplied as standard with the tester:• Soft carrying case• Rechargeable battery• AC-DC adaptor with power cord• USB cable• Quick-start tutorial• Documentation CD (also includes measurement analysis PCSelect Agilent calibration planR-50C-011-33-year calibration assurance plan (return to Agilent):Priority calibration service covering all calibration costs for 3 years; 15% cheaper than buying stand-alonecalibrations.R-50C-011-55-year calibration assurance plan (return to Agilent):Priority calibration service covering all calibration costs for 5 years; 20% cheaper than buying stand-alonecalibrations./find/ThreeYearWarrantyBeyond product specification, changing the ownership experience.Agilent is the only test and measurement company that offers three-year warranty on all instruments, worldwide.Agilent Assurance Plans/find/AssurancePlansFive years of protection and no budgetary surprises to ensure your instruments are operating to specifications and you can continuallyrely on accurate measurements./qualityAgilent Electronic Measurement Group DEKRA Certified ISO 9001:2008 Quality Management SystemAgilent Channel Partners/find/channelpartnersGet the best of both worlds: Agilent’s measurement expertise and product breadth, combined with channel partner convenience./find/n9330bFor more information on AgilentTechnologies’ products, applications or services, please contact your local Agilent office. The complete list is available at:/find/contactus AmericasCanada (877) 894 4414 Brazil (11) 4197 3600Mexico 01800 5064 800 United States (800) 829 4444Asia PacificAustralia 1 800 629 485China 800 810 0189Hong Kong 800 938 693India 1 800 112 929Japan 0120 (421) 345Korea 080 769 0800Malaysia 1 800 888 848Singapore 180****8100Taiwan 0800 047 866Other AP Countries (65) 375 8100Europe & Middle EastBelgium 32 (0) 2 404 93 40 Denmark 45 45 80 12 15Finland 358 (0) 10 855 2100France 0825 010 700* *0.125 €/minute Germany 49 (0) 7031 464 6333 Ireland 1890 924 204Israel 972-3-9288-504/544Italy 39 02 92 60 8484Netherlands 31 (0) 20 547 2111Spain 34 (91) 631 3300Sweden 0200-88 22 55United Kingdom 44 (0) 118 927 6201For other unlisted countries:/find/contactus(BP-09-27-13)Product specifications and descriptions in this document subject to change without notice.© Agilent Technologies, Inc. 2014Published in USA, February 26, 20145989-8567EN。
频谱分析仪N9340B
市场上的许多无线设备占用较 大的带宽，因此辨别不同信号的能 力成为分析仪的严峻挑战。在如此
苛刻的条件下，N9340B 的卓越性 能更显现出它的价值。N9340B 有最 好的灵敏度和选择性指标。DANL 在 不带前置放大器时为 -124 dBm，使 用前置放大器时为-144 dBm (30 Hz RBW。10 MHz < fc≤1.5 GHz)。 30 kHz偏移时的相噪为-87 dBc。
频谱辐射模板示出主信道功率，以及各信道 频谱图给出功率、频率和时间的三维显示 外频率范围相对信道内功率的功率级矢量。
场强测量中自动计入了天线系数。可用标配 N9340B PC 软件定义天线表。
03
N9340B
手持式 频谱分析仪
高精度功率测量 新功能
当与Agilent U2000系列USB功率 传感器相接时，N9340B 即可支持高精 度的 USB 即插即用功率测量。只需按 一个按钮，即能对任何信号类型完成 达 18 GHz 宽动态范围的真平均功率测 量。Agilent U2000 USB 传感器不需要 外电源，内部调零功能也消除了对外 校准的要求。不需要任何外部装置， 用户就能容易地通过频谱仪 USB 端口 设置、校准和控制功率计∕传感器。 N9340B 能收集、显示和保存功率计的 测量结果。
一键测量
Agilent N9340B 支持对占用带宽、 信道功率和邻道功率比的一键测量。因 此您能用这些功能显著缩短测试时间。
占用带宽 (OBW)
占用带宽测量把频谱显示能力与 用一对垂直线限定感兴趣信号间频率 的能力相集成。
N9340B 频谱分析仪支持两种测量 频谱的方法，即百分比和dBc。
信道功率
您可保存频谱图数据和截屏，以 供日后分析和报告之用。
是德 N9340B 手持式频谱分析仪 用户手册说明书
是德N9340B手持式频谱分析仪请注意：安捷伦电子测量仪器部已经转为是德科技有限公司。
关于此方面详细信息，请访问用户手册Notices© Keysight Technologies, Inc. 2008-2014No part of this manual may be reproduced in any form or by any means (including electronic storage and retrieval or translation into a foreign language) without prior agreement and written consent from Keysight Technologies, Inc. as governed by United States and international copyright laws. Trademark AcknowledgmentsManual Part NumberN9340-90007EditionEdition 2, July 2014Printed in ChinaPublished by:Keysight TechnologiesNo 116 Tianfu 4th street Chiengdu, 610041 C hina WarrantyTHE MATERIAL CONTAINED IN THIS DOCUMENT IS PROVIDED “AS IS,” AND IS SUBJECT TO BEING CHANGED, WITHOUT NOTICE, IN FUTURE EDITIONS. FURTHER, TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, KEYSIGHT DISCLAIMS ALL WARRANTIES, EITHER EXPRESS OR IMPLIED WITH REGARD TO THIS MANUAL AND ANY INFORMATION CONTAINED HEREIN, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. KEYSIGHT SHALL NOT BE LIABLE FOR ERRORS OR FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES IN CONNECTION WITH THE FURNISHING, USE, OR PERFORMANCE OF THIS DOCUMENT OR ANY INFORMATION CONTAINED HEREIN. SHOULD KEYSIGHT AND THE USER HAVE A SEPARATE WRITTEN AGREEMENT WITH WARRANTY TERMS COVERING THE MATERIAL IN THISDOCUMENT THAT CONFLICT WITHTHESE TERMS, THE WARRANTYTERMS IN THE SEPARATEAGREEMENT WILL CONTROL.Technology LicensesThe hardware and/or softwaredescribed in this document arefurnished under a license and may beused or copied only in accordancewith the terms of such license.U.S. Government RightsThe Software is “commercialcomputer software,” as definedby Federal Acquisition Regulation(“FAR”) 2.101. Pursuant to FAR12.212 and 27.405-3 andDepartment of Defense FARSupplement (“DFARS”) 227.7202,the U.S. government acquirescommercial computer softwareunder the same terms by whichthe software is customarilyprovided to the public.Accordingly, Keysight providesthe Software to U.S. governmentcustomers under its standardcommercial license, which isembodied in its End User LicenseAgreement (EULA), a copy ofwhich can be found at/find/sweulaThe license set forth in the EULArepresents the exclusive authorityby which the U.S. governmentmay use, modify, distribute, ordisclose the Software. The EULAand the license set forth therein,does not require or permit,among other things, thatKeysight: (1) Furnish technicalinformation related tocommercial computer softwareor commercial computersoftware documentation that isnot customarily provided to thepublic; or (2) Relinquish to, orotherwise provide, thegovernment rights in excess ofthese rights customarily providedto the public to use, modify,reproduce, release, perform,display, or disclose commercialcomputer software orcommercial computer softwaredocumentation. No additionalgovernment requirementsbeyond those set forth in theEULA shall apply, except to theextent that those terms, rights, orlicenses are explicitly requiredfrom all providers of commercialcomputer software pursuant tothe FAR and the DFARS and areset forth specifically in writingelsewhere in the EULA. Keysightshall be under no obligation toupdate, revise or otherwisemodify the Software. Withrespect to any technical data asdefined by FAR 2.101, pursuantto FAR 12.211 and 27.404.2 andDFARS 227.7102, the U.S.government acquires no greaterthan Limited Rights as defined inFAR 27.401 or DFAR 227.7103-5(c), as applicable in any technicaldata.Safety NoticesA CAUTION notice denotes a hazard. Itcalls attention to an operatingprocedure, practice, or the like that,if not correctly performed or adheredto, could result in damage to theproduct or loss of important data. Donot proceed beyond a CAUTIONnotice until the indicated conditionsare fully understood and met.A WARNING notice denotes a hazard.It calls attention to an operatingprocedure, practice, or the like that,if not correctly performed or adheredto, could result in personal injury ordeath. Do not proceed beyond aWARNING notice until the indicatedconditions are fully understood andmet.目录1N9340B简介介绍 2前端面板概述 4顶部面板概述 5显示屏标注 62使用指南检查货品包装和装箱清单 10电源要求 11交流电源线规格 12安全须知 13安装电池 16使用提示 18准备工作 19进行基本测量 20联系是德科技 243系统设置调节视觉效果和声音 26系统设置 27文件 29系统信息 32错误信息 33时基校准 34默认出厂设置 354开始测量测量多个信号 38测量低电平信号 43改善频率分辨率和精确度 48测量信号失真 49三阶交调失真 52一键测量 54脉冲响应传输测量 57测量低通滤波器阻带衰减 59回波校准测量 61通过反射校准环路测量回波损耗 63 5按键说明幅度 66带宽/扫宽 68确认 73退出/清除 74频率 75标记 76测量 81扫宽 82轨迹 83极限 876SCPI 参考命令SCPI 语言基础 90通用命令 93CALCulate子系统 94 DEMOdulation子系统 101DISPlay子系统 102INITiate子系统 105INSTrument子系统 106MEASure子系统 107SENSe子系统 110 SYSTem 子系统 119 TRACe 子系统 120 TGENerator子系统 121 TRIGer 子系统 125 UNIT 子系统 1267错误信息错误信息表 1288按键结构图AMPTD 132BW/SWP 133FREQ 134MARKER 135MEAS 136SPAN 137SYS 138TRACE 139LIMIT 140本手册约定1用花括号{}表示软键,例如{开始}表示开始软键。
Agilent N9340B手持电磁波分析器配置指南说明书
Agilent N9340BHandheld Spectrum Analyzer (HSA) Configuration GuideThis configuration guide will help you determine which perfor-mance options, measurement application software, accessories, and services to include with your new N9340B HSA, or to add asupgrades to an existing N9340B HSA. 1981This step-by-step process will help you configure your N9340B HSA. Capabilities that are listed as standard come with the instrument at no additional charge. Tailor the performance, and service packages to meet your requirements. Ordering optional capabilities at the time of purchase provides the lowest overall cost.For performance information, refer to the N9340B Handheld Spectrum Analyzer Data Sheet.Spare battery N9340B-BAT Lithium ion, 10.8 V, 4.56 A-hrSpare external battery charger N9340B-BCGSpare AC/DC adapter N9340B-ADP 1 output: 15 V, 5.33 AAutomotive 12 V DC adapter N9340B-1DC Provides DC power supply, no chargingAutomotive 12 V DC adapter and charger N9340B-1DN Provides DC power supply and power chargingHard transit case N9340B-1TCAdaptor, 50 Ω to 75 Ω N9340B-TAD Type N(m) 50 Ω to type N(f) 75 ΩCalibrator N9311x-201Precision mechanical calibrator, 3-in-1 OSL, DC to 7 GHz, N(m) Antenna N9311x-50070 MHz to 1000 MHz, 65 g, 180 degree tilt angle adjustable, N(m)telescopic whip antennaAntenna N9311x-501700 MHz to 2500 MHz, 70 g, 210 mm x 20 mm, omni-directional,N(m)Antenna N9311x-504700 MHz to 4 GHz, 4 dBi gain, 270 g, 340 mm x 200 mm x 25 mm,logarithmic-periodic, N(m)Antenna N9311x-508680 MHz to 8 GHz, 5 dBi gain, 250 g, 340 mm x 200 mm x 25 mm,logarithmic-periodic, N(m)Antenna N9311x-518680 MHz to 18 GHz, 5 dBi gain, 250 g, 340 mm x 200 mm x 25 mm,logarithmic-periodic, N(m)Bandpass filter N9311x-550 3 dB passband 814 to 850 MHzrejection ≥ 36 dBc at 740 MHz/≥ 36 dBc at 915 MHzinsertion loss ≤ 0.5 dBVSWR ≤ 1.52(continued)data available at time of purchase; provides measurement resultsCalibration service:Agilent calibration support plan, 3 year R-51B-011-3Agilent tests your instrument against its original specifications,and automatically makes adjustments if the instrument isoutside of its specified parameters; pre- and post-adjustmentmeasurement data reports are also provided; must be ordered attime of purchase3Instrument UpgradesUpgrade your existing Agilent N9340B (HSA)Agilent provides a fast upgrade process for performance options that do not require additional hardware.1. Place an order for the upgrade with Agilent and ask to receive the option upgrade entitlement certificate through email.2. Redeem the certificate through the Web by following the instructions on the certificate.3. Install the license file and latest software on the N9340B.4. Begin using the new capability.Installation, calibration, and verification information is available at: /find/N9340B_upgradesInstrument upgradesPreamplifier, 1 MHz to 3 GHz N9340BK-PA3Tracking generator, 5 MHz to 7 GHz N9340BK-TG3Output level -25 dBm to 0 dBm, 1 dB stepSpectrogram monitoring N9340BK-INM Adds dual-display (spectrogram and trace), continuousspectrogram monitoring and unlimited data loggingAM/FM modulation analysis N9340BK-AMA Provides modulation metrics, including carrier power,modulation rate, and AM depth/FM deviationASK/FSK modulation analysis N9340BK-DMA Provides modulation metrics, including carrier power, ASKdepth/index, and FSK deviationHardware UpgradesAdd additional accessories to your existing Agilent N934xC (HSA)Hardware upgradesSpare battery N9340BK-BAT Lithium ion, 10.8 V, 4.56 A-hrSpare external battery charger N9340BK-BCGSpare AC/DC adapter N9340BK-ADP 1 output: 15 V, 5.33 AAutomotive 12 V DC adapter N9340BK-1DC Provides DC power supply, no chargingAutomotive 12 V DC adapter and charger N9340BK-1DN Provides DC power supply and power chargingHard transit case N9340BK-1TCAdaptor, 50 to 75 Ω N9340BK-TAD Type N(m) 50 Ω to type N(f) 75 Ω45Other InformationAdditional ResourcesRelated Agilent literaturePublicationPublication numberPublication title5989-7847ENAgilent N9340B Handheld Spectrum Analyzer Technical OverviewN9340B HSA RoHS addendum USB cable Battery Li-Ion Screwdriver Help kit CD Ear phoneAC/DC power supply Quick start tutorialSoft carrying case/find/HSA /find/hsa-videosAgilent Email Updates/find/emailupdates Get the latest information on the products and applications you select. Agilent Channel Partnersw w /find/channelpartners Get the best of both worlds: Agilent’s measurement expertise and product breadth, combined with channel partner convenience.For more information on AgilentTechnologies’ products, applications orservices, please contact your local Agilentoffice. The complete list is available at:/find/contactusAmericasCanada (877) 894 4414Brazil (11) 4197 3600Mexico 01800 5064 800United States (800) 829 4444Asia PacificAustralia 1 800 629 485China 800 810 0189Hong Kong 800 938 693India 1 800 112 929Japan 0120 (421) 345Korea 080 769 0800Malaysia 1 800 888 848Singapore 180****8100Taiwan 0800 047 866Other AP Countries (65) 375 8100Europe & Middle EastBelgium 32 (0) 2 404 93 40Denmark 45 45 80 12 15Finland 358 (0) 10 855 2100France 0825 010 700**0.125€/minuteGermany 49 (0) 7031 464 6333Ireland 1890 924 204Israel 972-3-9288-504/544Italy 39 02 92 60 8484Netherlands 31 (0) 20 547 2111Spain 34 (91) 631 3300Sweden 0200-88 22 55United Kingdom 44 (0) 118 927 6201For other unlisted countries:/find/contactusRevised: January 6, 2012Product specifications and descriptionsin this document subject to changewithout notice.© Agilent Technologies, Inc. 2012Published in USA, May 22, 20125991-0542ENAgilent Advantage Services is committedto your success throughout your equip-ment’s lifetime. To keep you competitive,we continually invest in tools andprocesses that speed up calibration andrepair and reduce your cost of ownership.You can also use Infoline Web Servicesto manage equipment and services moreeffectively. By sharing our measurementand service expertise, we help you createthe products that change our world./quality/find/advantageservicesQuality Management SystemQuality Management SysISO 9001:2008DEKRA Certified。
频谱辐射模板
ASK/FSK 调制分析(选件 DMA)
幅移键控(ASK)用于RFID 和光系统。频移键控(FSK) 用于包括无绳电话、寻呼系统 和 RFID 的许多应用。 4 种显示模式: 符号、 波形、ASK/FSK 错误和眼图。 还包括高于载波功率，高于 ASK 调制深度/ FSK频率偏离， 低于ASK调制深度/FSK频率偏离， 以及大于 FSK 频率偏移的通过/ 失败测试。 按需要示出的标度 包括载波功率，ASK/FSK 错误， ASK 深度/ FSK 频率偏离， 以及 ASK 系数等。可保存 带标度的波形和设置参数。
频谱图
频谱图可给出功率、频率和时间的三维显示，还能分析信号的 时间稳定性，或找出通信系统中的间歇性干扰信号。 可利用两个光标确定功率—频率，以及功率—时间。也就是能 调整连续两个颜色行之间的时间间隔。可保存频谱图数据和截屏， 以供日后分析和报告之用。
场强测量
在发射机和天线覆盖的现场测试中，经常需要进行电场强度测 量。用所提供基于天线模板的 PC 软件把天线系数送入分析仪，就 很容易完成得到校准的场强测量结果。可显示场强(单位为 dBμ V/m,dBmV/m,V/m)或功率流密度(单位为dBm/m2,W/m2)。利用幅 度偏置功能，还可校正增益或损耗。当与自定义的多极限线功能配 合时，就能容易和快速地进行场强测量和分析。
作为标准特性的频谱辐射模板 (SEM)。SEM 模板用于信道外辐射测 量。 可设置主信道参数，信道外频段和极限线。包括对整个频谱辐射 模板和各信道外频率范围的通过/失败测试。 仪器可显示主信道功率，以及各信道外频率范围相对信道内功率 的功率级量度。能保存频谱扫描、模板、数据和截屏，以供日后分析 和报告之用。
Agilent N9340B 手持式频谱分析仪
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代 USB 和 LAN* 连通性
现在，已能在 USB/LAN* 上通过 SCPI 远地控制 N9340B。
• 扫描时间 ▪ 10 ms 至 1000 s, 扫宽 ≥ 1 kHz ▪ < 120 ms, 全扫宽
• RBW: 30 Hz 至 1 MHz, 1-3-10 序列
• VBW: 3 Hz 至 1 MHz
• SSB 相位噪声: <–87 dBc/Hz, 30 kHz 偏置
• 幅度精度: ±1.5 dB
在现场进行测试结果的详尽分析 并非总是方便和可靠的。您需要保存 测试结果，以供日后浏览。N9340B 支持用于数据保存和检索的 U 盘。只 需接到 PC，就能通过 USB 电缆完成 快速的数据传输。在实验室或工作台 上使用时，USB/LAN* 接口和 PC 软件 也支持 PC 对 Agilent N9340B 频谱分析 仪的远地控制。这样就能使用大的 PC 屏幕。与 Windows 兼容的软件为所选 数据和图形提供自动保存。
杂散信号和噪声是困扰网络用 户的难题。N9340B 频谱分析仪既有 很低的DANL和SSB相噪，又有更窄 的RBW，从而使您的信号测量更可 靠，测试结果也有更高的置信度。 N9340B 的低 DANL 和 SSB 相噪帮助 您探测到接近载波的极低电平信号 (杂散或噪声)。您不会丢失那些因接 近载波而难以识别的信号，如果缺 乏这样的能力，就会导致对频谱不 能全面地，甚至错误地认识。
N9340B 支持 U2000 系列 USB 功率传感器, 以完成高精度的功率测量
详尽标度为您提供对 FM 的全面了解
ASK 的眼图模式示出有详细参数的标度
N9340B 支持用仪表模式和图形模式显示功 率测量结果
04
FSK 波形也示出有详细参数的标度
N9340B
手持式 频谱分析仪
信道表 新功能
对于更愿意按信道数，而不是按 中心频率设置频谱分析仪的用户，会 在仪器上找到易于使用的信道列表特 性。信道列表包括各种主要无线通信 标准，如AMPS, GSM/EDGE/GPRS, CDMA, CDMA2000 等。用户也可用随 带的 N9340 PC 软件编辑信道列表，以 及通过 PC USB 电缆或 U 盘把新版信道 列表下载到分析仪中。
具有 20 dB 增益的可选前置放大 器进一步改进了分析仪的灵敏度。
速度就在您的指尖
频谱带宽是一项有限的资源， 因此需要管理频谱的使用。无线电 管理局负责为服务供应商和网络运 营商分配频率，并对信号功率和传 输频率的稳定性进行例行的检测。
02
N9340B
手持式 频谱分析仪
N9340B 目前已经为使用手持式 频谱分析仪的现场应用配备了各种强 大特性。频谱分析仪的一项重要应用 是识别干扰信号。干扰信号通常来自 不合法的发射，这些信号会损害对合 法用户的服务，一般是造成财务损 失。干扰信号甚至可能危及影响公众 安全的民航通信和应急服务。
内置光传感器 新功能
N9340B 的前面板中装入了光传 感器。光传感器可被激活，通过调整 显示亮度适应不同的光照条件。
满足长时间现场测试用电池
现场测试往往缺乏交流电源。因 此需要电池在重新充电前提供尽可能长 的工作时间。您会发现Agilent N9340B
有优秀的电源管理能力，它支持4小时 工作时间会给您以深刻印象。
详尽标度为您提供对AM 的全面了解
ASK/FSK 调制分析 新功能 (选件 DMA)
现提供可选的 ASK/FSK 调制分 析。幅移键控 (ASK) 用于 RFID 和光系 统。频移键控 (FSK) 用于包括无绳电 话、寻呼系统和 RFID 的许多应用。
带选件DMA的N9340B支持4 种 显示模式: 符号、波形、ASK/FSK 错 误和眼图。还包括高于载波功率，高 于ASK调制深度/ FSK频率偏离，低 于ASK调制深度/ FSK频率偏离，以及 大于 FSK 频率偏移的通过/失败测试。 按您需要示出的标度包括载波功率， ASK/FSK 错误，ASK 深度/ FSK 频率偏 离，以及 ASK 系数等。为编写报告和作 进一步测量，还可保存带标度的波形和 设置参数。
一键测量
Agilent N9340B 支持对占用带宽、 信道功率和邻道功率比的一键测量。因 此您能用这些功能显著缩短测试时间。
占用带宽 (OBW)
占用带宽测量把频谱显示能力与 用一对垂直线限定感兴趣信号间频率 的能力相集成。
N9340B 频谱分析仪支持两种测量 频谱的方法，即百分比和dBc。
信道功率
频谱仪还能按用户设置的上下限 给出通过/失败测试结果和驱动通过/ 失败指示器。进行绝对测量时用 dBm 和 W 显示，相对测量时用 dB 和 % 显 示。有两种可用的显示模式: 仪表模式 和记录不同时间功率测量结果的图形 模式。
AM/FM 调制分析 新功能 (选件 AMA)
可选的 AM/FM 调制分析，包括 载波功率，调制率，AM 深度/FM 偏 离，SINAD 和载波频率偏置，都以您 需要的标度示出。用户可定义极限提 供 4 种情况下的通过/失败指示: 高于 载波功率，高于 AM 调制系数或 FM 偏 离，低于 AM 调制系数或 FM 偏离，以 及大于载波频率偏移。用户可为编制 测试报告保存带标度的波形和设置参 数，以供进一步的测量和分析。
仪器也可以显示主信道功率， 以及各信道外频率范围相对信道内功 率的功率级量度。用户能保存频谱扫 描、模板、数据和截屏，以供日后分 析和报告之用。
N9340B 的现场测试应用
• 航天和国防: 无线电和雷达测试, 干扰分析, 现场维修 • 无线服务提供商: 干扰分析, 现场维修 • 电视和广播: 干扰分析, 频道功率检查 • 频谱管理机构: 频谱监视
频谱辐射模板示出主信道功率，以及各信道 频谱图给出功率、频率和时间的三维显示 外频率范围相对信道内功率的功率级矢量。
场强测量中自动计入了天线系数。可用标配 N9340B PC 软件定义天线表。
03
N9340B
手持式 频谱分析仪
高精度功率测量 新功能
当与Agilent U2000系列USB功率 传感器相接时，N9340B 即可支持高精 度的 USB 即插即用功率测量。只需按 一个按钮，即能对任何信号类型完成 达 18 GHz 宽动态范围的真平均功率测 量。Agilent U2000 USB 传感器不需要 外电源，内部调零功能也消除了对外 校准的要求。不需要任何外部装置， 用户就能容易地通过频谱仪 USB 端口 设置、校准和控制功率计∕传感器。 N9340B 能收集、显示和保存功率计的 测量结果。
优异的灵敏度
市场上的许多无线设备占用较 大的带宽，因此辨别不同信号的能 力成为分析仪的严峻挑战。在如此
苛刻的条件下，N9340B 的卓越性 能更显现出它的价值。N9340B 有最 好的灵敏度和选择性指标。DANL 在 不带前置放大器时为 -124 dBm，使 用前置放大器时为-144 dBm (30 Hz RBW。10 MHz < fc≤1.5 GHz)。 30 kHz偏移时的相噪为-87 dBc。
最好的分辨率能力
事实上，N9340B 具有同级分析 仪中最窄的RBW。分析仪的窄 (3 dB) 带宽保证了能够容易地确定、分辨 和测量两个非常接近的信号。由于 它还有小于5 的滤波器矩形系数，因 此还具备分辨不同幅度相邻信号的 卓越能力。
此外，窄RBW也意味着频谱 分析仪本身引入的噪声极小，因而 有助于进一步降低噪声电平和改善 DANL。
N9340B 杰出性能保证了现场测试的可信度 • 优异的灵敏度: 本档次仪器中最低的 DANL • 最快的扫描时间 • 提供最窄的分辨率
• 频率范围: 100 kHz 至 3 GHz
• DANL: (RBW = 30 Hz, 10 MHz < fc ≤ 1.5 GHz) ▪ –124 dBm ▪ –144 dBm, 带前置放大器
您可保存频谱图数据和截屏，以 供日后分析和报告之用。
迹线显示给出所选光标时间的频谱图
场强测量 新功能
在发射机和天线覆盖的现场测试 中，经常需要进行电场强度测量。电场 强度测量现已是 N9340B 的标配功能。 用所提供基于天线模板的 PC 软件把天 线系数送入分析仪，就很容易完成得到 校准的场强测量结果。可显示场强(单 位为 dBμV/ m, dBmV/ m, V/ m)或功率 流密度(单位为dBm / m2, W/ m2)。利用 幅度偏置功能，用户还可校正增益或损 耗。当与用户自定义的多极限线功能配 合时，用户就能容易和快速地进行场强 测量和分析。
用 N9340B PC 软件编辑信道列表
使用dBc测量的பைடு நூலகம்用带宽
高电平输入的安全性
N9340B可在绝大多数情况下使 用。输入功率超过 33 dBm 时，输入保 护开关将被激活，以保护仪器免受损 坏。最大安全输入电平>+33 dBm，持 续 3 分钟 (最大50 VDC)
可在前面板上设置中心频率，主信号带宽， 邻道带宽和信道间隔
Agilent N9340B 手持式频谱分析仪
技术资料
安捷伦频谱分析仪 让速度和性能尽在现场
工程师的掌握之中
N9340B
手持式 频谱分析仪
了解您的频谱
无论是国防通信,无线服务供 应商 (WSP) 还是涉及到频谱管理等 应用领域，您都应避免通信中断。 N9340B 手持式频谱分析仪为您的工 作提供可靠和精确的频谱分析。
优化您的测试时间和精度
当您进行测试时，需通过快速 的数据捕获帮助定位和识别那些无 规律的瞬态干扰信号。这就是为什 么每一台N9340B 频谱分析仪都有极 快扫描时间的原因。它只需要用较 短的时间便能扫过整个频谱范围， 从而得到更为可靠的测试结果— 使 您能在同样的时间和资金投入情况 下回报更多。
