电流互感器变比检查电流法电压法文摘根据电流互感器的等值电路图,讨论了2种电流互感器变比检查试验方法(电流法和电压法)的原理和特点,推荐一种简便可靠的电流互感器变比检查现场试验方法——电压法。

不管是老标准还是新规程,都把电流互感器交接时和更换绕组后的现场变比检查试验列为重要试验项目。

虽然电流互感器变比的准确度应由制造部门保证,但由于种种原因,现场试验时偶而也能检查出错误(大多是抽头引错)。

因此现场变比检查试验成为多年不变的项目。

电流互感器工作原理大致与变压器相同,不同的是变压器铁心内的交变主磁通是由一次线圈两端交流电压所产生,而电流互感器铁心内的交变主磁通是由一次线圈内电流所产生,一次主磁通在二次线圈中感应出二次电势而产生二次电流。

从电流互感器工作原理可知:决定电流互感器变比的是一次线圈匝数与二次线圈匝数之比,影响电流互感器变比误差的主要原因有:(1)电流的大小,比差和角差随二次电流减小而增大;(2) 二次负荷的大小,比差和角差随二次负荷减小而减小;(3)二次负荷功率因数,随着二次负荷功率因数的增大,比差减小而角差增大;(4) 电源频率的影响;(5)其它因素。

电流互感器内部参数也可能引起变比误差,如二次线圈内阻抗、铁心截面、铁心材料、二次线圈匝数等,但这是由设计和制造决定的。

电流互感器变化的误差试验应由制造厂在出厂试验时完成或在试验室进行。

而电流互感器变比现场试验属于检查性质,即不考虑上述影响电流互感器变比误差的原因而重点检查匝数比。

根据电工原理,匝数比等于电压比或电流比之倒数。

因此测量电压比和测量电流比都可以计算出匝数比。

1试验方法分析现根据试验接线图和等值电路图分别讨论电压法和电流法检查电流互感器变化试验的原理和特点。

1.1电流法1.1.1 试验原理电流法检查电流互感器变比试验接线图如图1所示。

图1电流法的试验接线电流源包括1 台调压器、1 台升流器;L 1 、L 2 电流互感器一次线圈2 个端子;K 1 、K 2 电流互感器二次线圈2个端子;A 1 电流表(测量电流互感器一次电流);A 2 电流表(测量电流互感器二次电流)电流法检查电流互感器变比等值电路图如图2所示。

电流互感器变比检验的简便方法(三篇)

电流互感器变比检验的简便方法(三篇)

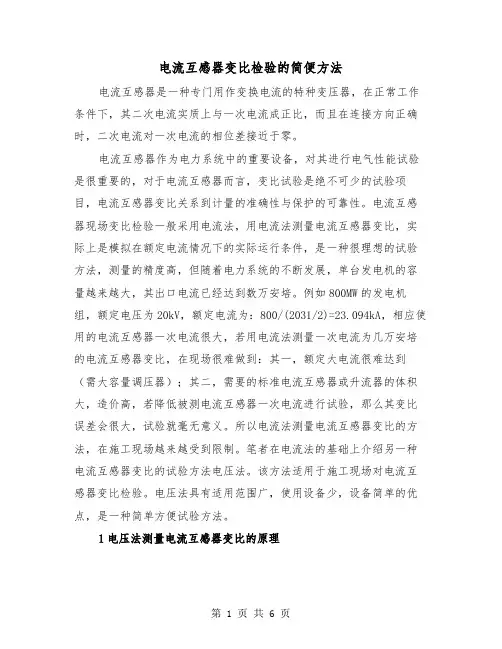

电流互感器变比检验的简便方法电流互感器是一种专门用作变换电流的特种变压器,在正常工作条件下,其二次电流实质上与一次电流成正比,而且在连接方向正确时,二次电流对一次电流的相位差接近于零。

电流互感器作为电力系统中的重要设备,对其进行电气性能试验是很重要的,对于电流互感器而言,变比试验是绝不可少的试验项目,电流互感器变比关系到计量的准确性与保护的可靠性。

电流互感器现场变比检验一般采用电流法,用电流法测量电流互感器变比,实际上是模拟在额定电流情况下的实际运行条件,是一种很理想的试验方法,测量的精度高,但随着电力系统的不断发展,单台发电机的容量越来越大,其出口电流已经达到数万安培。

例如800MW的发电机组,额定电压为20kV,额定电流为:800/(2031/2)=23.094kA,相应使用的电流互感器一次电流很大,若用电流法测量一次电流为几万安培的电流互感器变比,在现场很难做到:其一,额定大电流很难达到(需大容量调压器);其二,需要的标准电流互感器或升流器的体积大,造价高,若降低被测电流互感器一次电流进行试验,那么其变比误差会很大,试验就毫无意义。

所以电流法测量电流互感器变比的方法,在施工现场越来越受到限制。

笔者在电流法的基础上介绍另一种电流互感器变比的试验方法电压法。

该方法适用于施工现场对电流互感器变比检验。

电压法具有适用范围广,使用设备少,设备简单的优点,是一种简单方便试验方法。

1电压法测量电流互感器变比的原理电压法测量电流互感器变比的方法适合现场试验,其优点是设备少,线路简单,易操作。

试验接线图如图1所示。

电压表V监测被测电流互感器二次电压,毫伏表mV监测被测电流互感器一次侧电压,此方法类似于测量铁芯感应电势的方法。

理想电流互感器的变比:K=N2/N1=E2/E1,而实际测量变比:K实=U2/U1=E2/U1,由上式可见,理想电流互感器变比与实际变比之间的误差,近似地认为U2=E2的结果。

实际上,如图2所示,由于角差很小,可以认为U2与线段OC在长度上是相等的。

电流电压互感器变比试验

电流电压互感器变比试验

电流电压互感器变比试验
《规程》规章要查看互感器各分接头的变比,并需求与铭牌对比没有显着不同。

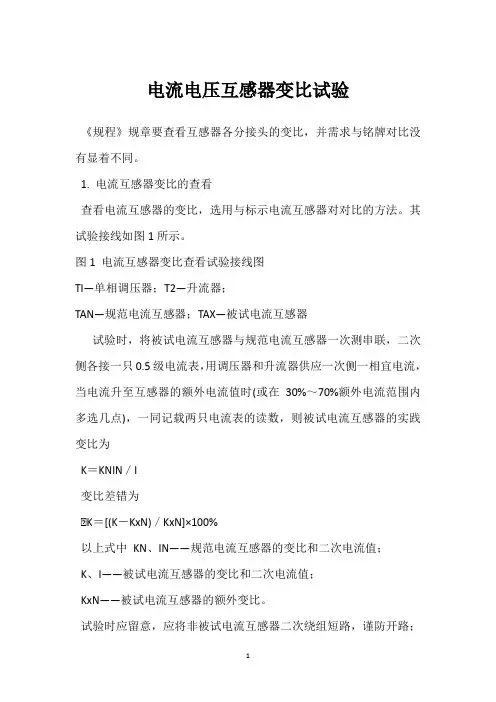

1. 电流互感器变比的查看
