谈西卡硬化剂地面施工工法
谈西卡硬化剂地面施工工法.
谈西卡硬化剂地面施工工法

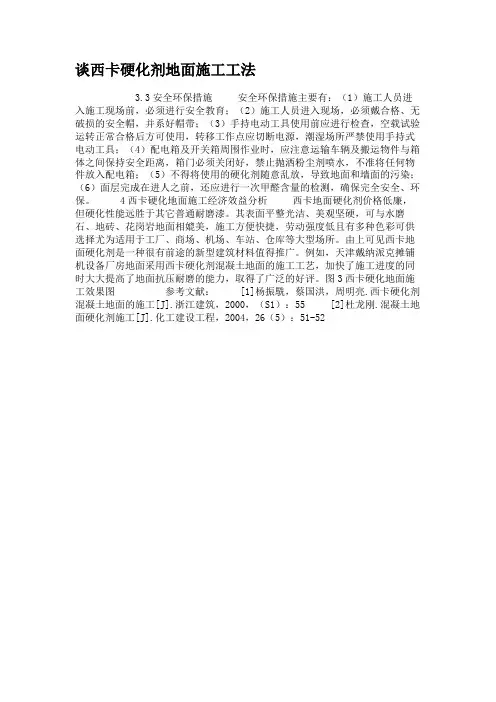

3.3安全环保措施安全环保措施主要有：（1）施工人员进入施工现场前，必须进行安全教育；（2）施工人员进入现场，必须戴合格、无破损的安全帽，并系好帽带；（3）手持电动工具使用前应进行检查，空载试验运转正常合格后方可使用，转移工作点应切断电源，潮湿场所严禁使用手持式电动工具；（4）配电箱及开关箱周围作业时，应注意运输车辆及搬运物件与箱体之间保持安全距离，箱门必须关闭好，禁止抛洒粉尘剂喷水，不准将任何物件放入配电箱；（5）不得将使用的硬化剂随意乱放，导致地面和墙面的污染；（6）面层完成在进人之前，还应进行一次甲醛含量的检测，确保完全安全、环保。
4西卡硬化地面施工经济效益分析西卡地面硬化剂价格低廉，但硬化性能远胜于其它普通耐磨漆。
其表面平整光洁、美观坚硬，可与水磨石、地砖、花岗岩地面相媲美，施工方便快捷，劳动强度低且有多种色彩可供选择尤为适用于工厂、商场、机场、车站、仓库等大型场所。
由上可见西卡地面硬化剂是一种很有前途的新型建筑材料值得推广。
例如，天津戴纳派克摊铺机设备厂房地面采用西卡硬化剂混凝土地面的施工工艺，加快了施工进度的同时大大提高了地面抗压耐磨的能力，取得了广泛的好评。
图3西卡硬化地面施工效果图参考文献：[1]杨振駪，蔡国洪，周明亮.西卡硬化剂混凝土地面的施工[J].浙江建筑，2000，（S1）：55 [2]杜龙刚.混凝土地面硬化剂施工[J].化工建设工程，2004，26（5）：51-52。
硬化剂施工方案
硬化剂施工方案硬化剂施工方案硬化剂施工是一项用于改善混凝土地面硬度和耐磨性的工艺，可以提高混凝土地面的使用寿命和维护周期。
以下是一份可行的硬化剂施工方案。
1.准备工作1）确定施工范围和施工时间，并通知相关工作人员。
2）清理施工区域，包括清除垃圾、油污和其他杂物。
3）对待施工区域进行初步检查，修复或更换损坏的地面。
4）准备施工所需的工具和材料，包括硬化剂、喷涂机、刷子和推车等。
2.施工步骤1）混合硬化剂：根据硬化剂的说明书，按照推荐的比例将硬化剂与水混合均匀。
2）喷涂硬化剂：使用喷涂机将混合好的硬化剂均匀地喷涂在混凝土地面上。
确保硬化剂的覆盖范围均匀，避免重复喷涂或漏喷。
3）刷涂硬化剂：在喷涂硬化剂后的一段时间内，使用刷子将硬化剂均匀地刷涂在地面上。
这一步骤可以进一步保证硬化剂的均匀覆盖，并使硬化剂更好地渗透到混凝土地面中。
4）推平硬化剂：使用推车将硬化剂均匀地推平。
这一步骤可以消除硬化剂表面的不平整，使其更加平整、美观。
5）维护硬化剂：根据硬化剂的说明书，对施工区域进行维护，避免踩踏或划伤硬化剂表面。
根据需要，可能需要进行多次维护。
3.后续处理1）等待硬化剂干燥：根据硬化剂的干燥时间，在施工区域周围设置防护措施，确保不会有车辆或人员进入施工区域，避免对硬化剂的损坏。
2）清理施工区域：在硬化剂干燥后，清理施工区域，包括清除硬化剂表面的杂物和残留物。
3）对施工区域进行验收：对施工区域进行验收，确保硬化剂施工的质量达到预期要求。
4）进行必要的修补和维护：如果在验收过程中发现硬化剂有缺陷或需要添加补充施工，及时进行修补和维护。
以上是一份基本的硬化剂施工方案，具体的施工步骤和措施还需根据具体的地面情况和硬化剂的要求进行调整和确定。
在施工过程中，需要注重安全，做好防护措施，确保施工质量和效果。
瑞士西卡非金属耐磨地坪施工方案
瑞士西卡非金属耐磨地坪施工方案工程名称：广东肇庆唯品会物流园一期工程面积：92869平方米非金属耐磨骨料地坪一、地坪技术要求指标平整度：平整度要求符合超平地面规范，2m内 / 正负3mm。
西卡公司提供的耐磨骨料，有一定实力的大型混凝土供应商及专业的耐磨施工队伍的施工，可以保证地面不开裂，无明显色差和达到业主对地面的使用要求。
二、施工1、施工技术方案1）混凝土找平层做法●地坪做法根据现场实际情况，地坪做法如下：混凝土地面厚度为28CM， C30混凝土（内配 12@150双层双向钢筋）。
耐磨面层：瑞士西卡公司Sikafloor-3(耐磨硬化地面) 5KG/M2，颜色：本色。
材料：（1）混凝土基层：采用C30商品混凝土。
（2）耐磨层：瑞士西卡公司Sikafloor-3 (耐磨硬化地面)（3）地面养护材料：混凝土用薄膜进行整体覆盖养护。
●地坪厚度确定地坪厚度主要为混凝土厚度，因原地面垫层可能有高低不平现象，首先应除去起壳或龟裂的部分，然后对地面标高进行精确测量，以确定需做地面混凝土厚度。
地面标高以钢结构柱为基准，用水平仪分区域标示混凝土施工厚度及控制点。
2）浇筑方式地坪混凝土采取分区域分仓进行满仓整体浇筑。
（根据现场情况在后浇带处40m×35m浇筑留置1米后浇带作为施工缝。
）2、材料准备●混凝土C30混凝土，不加粉煤灰。
●角钢混凝土模板采用L25×25×3（4）角钢，每4m一根，作为标高的模板控制。
●耐磨骨料●Sikafloor-3 (耐磨硬化地面)，颜色为本色，用量为5kg/m2，一般在五六个小时以后开始均匀撒耐磨粉，开始用打磨机开始打磨。
●养护剂/封闭剂配套洒水专人进行养护，上面覆盖塑料布，起到封闭混凝土表面毛细孔，防止水份过份蒸发，造成混凝土开裂，从而将混凝土表面的材料（如耐磨地面）带裂。
养护期为七天以上。
3、主要施工机具●混凝土地拖式泵一台、水平测准仪,平板振动器、振捣棒、地面磨光机、5m刮杠、木抹子、铁抹子、铁锹等。
硬化剂耐磨地坪施工方案

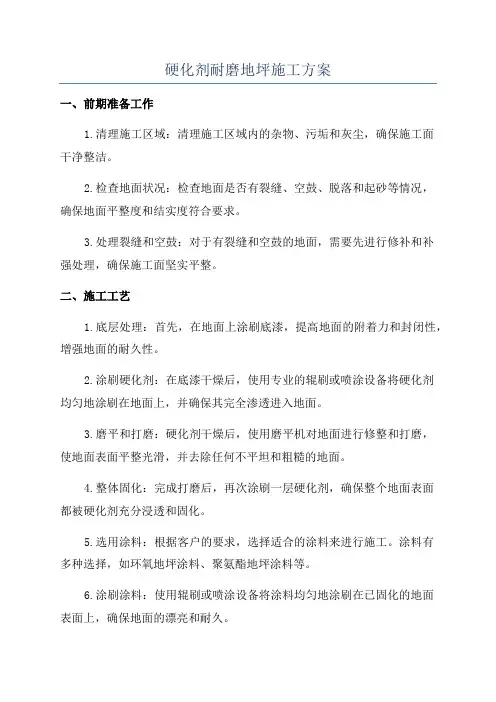

硬化剂耐磨地坪施工方案一、前期准备工作1.清理施工区域：清理施工区域内的杂物、污垢和灰尘，确保施工面干净整洁。
2.检查地面状况：检查地面是否有裂缝、空鼓、脱落和起砂等情况，确保地面平整度和结实度符合要求。
3.处理裂缝和空鼓：对于有裂缝和空鼓的地面，需要先进行修补和补强处理，确保施工面坚实平整。
二、施工工艺1.底层处理：首先，在地面上涂刷底漆，提高地面的附着力和封闭性，增强地面的耐久性。
2.涂刷硬化剂：在底漆干燥后，使用专业的辊刷或喷涂设备将硬化剂均匀地涂刷在地面上，并确保其完全渗透进入地面。
3.磨平和打磨：硬化剂干燥后，使用磨平机对地面进行修整和打磨，使地面表面平整光滑，并去除任何不平坦和粗糙的地面。
4.整体固化：完成打磨后，再次涂刷一层硬化剂，确保整个地面表面都被硬化剂充分浸透和固化。
5.选用涂料：根据客户的要求，选择适合的涂料来进行施工。
涂料有多种选择，如环氧地坪涂料、聚氨酯地坪涂料等。
6.涂刷涂料：使用辊刷或喷涂设备将涂料均匀地涂刷在已固化的地面表面上，确保地面的漂亮和耐久。
7.进行养护：施工完成后，根据涂料的要求进行养护，通常需要在施工后的一段时间内避免重物的碾压和化学物质的侵蚀。
三、质量控制和安全措施1.施工过程中，保持施工现场的整洁和安全。
2.确保施工材料的质量和配比符合技术要求。
3.对施工过程中出现的质量问题和安全隐患及时处理和解决。
4.严格按照施工工艺和操作规范进行施工，保证施工质量和工期。
5.施工过程中，注意相关安全事项，如佩戴防护设备，注意通风和防火等。
四、总结硬化剂耐磨地坪施工方案通过对地面进行修补、底漆处理、涂刷硬化剂、磨平打磨、涂刷涂料等工艺步骤，能够提高地面的耐久性、耐磨性和美观性，适用于各种工业厂房、仓库、停车场等场所。
在施工过程中，需要严格控制施工质量，确保地面的平整度和耐久性达到要求，并采取相应的安全措施，以保障施工效果和施工安全。
瑞士西卡非金属耐磨地坪施工的方案 (2)
瑞士西卡非金属耐磨地坪施工方案工程名称：广东肇庆唯品会物流园一期工程面积： 92869 平方米非金属耐磨骨料地坪一、地坪技术要求指标平坦度：平坦度要求切合超平川面规范，2m内 /正负3mm。
西卡企业供给的耐磨骨料，有必定实力的大型混凝土供给商及专业的耐磨施工队伍的施工，能够保证地面不开裂，无显然色差和达到业主对地面的使用要求。
二、施工1、施工技术方案1）混凝土找平层做法地坪做法依据现场实质状况，地坪做法以下：混凝土地面厚度为28CM， C30 混凝土（内配12@150双层双向钢筋）。
耐磨面层：瑞士西卡企业Sikafloor-3( 耐磨硬化地面 ) 5KG/M2 ，颜色：本色。
资料：（1）混凝土基层：采纳C30商品混凝土。
（2）耐磨层：瑞士西卡企业Sikafloor-3 (耐磨硬化地面)（3）地面保养资料：混凝土用薄膜进行整体覆盖保养。
地坪厚度确立地坪厚度主要为混凝土厚度，因原地面垫层可能有高低不平现象，第一应除去起壳或龟裂的部分，而后对地面标高进行精准丈量，以确立需做地面混凝土厚度。
地面标高以钢构造柱为基准，用水平仪分地区标示混凝土施工厚度及控制点。
2）浇筑方式地坪混凝土采纳分地区分仓进行满仓整体浇筑。
（依据现场状况在后浇带处40m× 35m 浇筑留置 1 米后浇带作为施工缝。
）2、资料准备混凝土C30混凝土，不加粉煤灰。
角钢混凝土模板采纳 L25×25×3（4）角钢，每 4m一根，作为标高的模板控制。
耐磨骨料Sikafloor-3 ( 耐磨硬化地面 ) ，颜色为本色，用量为5kg/m2，一般在五六个小时此后开始平均撒耐磨粉，开始用打磨机开始打磨。
保养剂 / 关闭剂配套洒水专人进行保养，上边覆盖塑料布，起到关闭混凝土表面毛细孔，防备水份过份蒸发，造成混凝土开裂，进而将混凝土表面的资料（如耐磨地面）带裂。
保养期为七天以上。
3、主要施工机具混凝土地拖式泵一台、水平测准仪, 平板振动器、振捣棒、地面磨光机、5m刮杠、木抹子、铁抹子、铁锹等。
谈西卡硬化剂地面施工工法
谈西卡硬化剂地面施工工法摘要：在分析西卡硬化剂地面施工特点的基础上，重点介绍其施工工艺，最后提出西卡硬化地面施工方法的保证措施，达到了良好的经济效益。
关键词：西卡硬化剂地面施工，施工工艺，经济效益混凝土硬化地面施工是一种新型施工工艺，其使用的西卡混凝土地面硬化剂是一种新型的建筑材料。
通常的混凝土地面已经无法满足现代化规模化生产的需要，此时采用西卡硬化剂地面施工方便快捷是满足工厂、商场、机场、车站、仓库等地面要求最佳的选择。
1西卡硬化剂地面施工的特点混凝土硬化地面分有筋混凝土硬化地面和无筋混凝土硬化地面；有筋混凝土地面硬化剂分为非金属和金属硬化剂两种，它们分别是由非金属或金属骨料同标准波特兰水泥及其他掺合剂组成，开袋即可使用。
硬化剂地面施工是在混凝土或水泥砂浆表面上撒布地面硬化剂经磨光后使地面工程具有高耐磨性、高硬度的一种施工工艺。
地面硬化剂的性能特点是能有效防止混凝土或水泥砂浆地面易起砂、起皮、硬度不高、耐磨性不好等缺点，可大大提高地面耐磨性、表面强度及抗冲击能力，同时也提高地面防油性。
因其施工难度不大，技术上可以保证并能一次成活，缩短工期降低工程费用而逐渐得到广泛认可，主要用于工厂、商场、机场、车站、仓库等。
2西卡硬化地面施工工艺2.1西卡硬化地面施工工艺原理混凝土浇筑过程中混凝土初凝以后、终凝以前的这段时间内在混凝土的上浮水泥浆中加入硬化剂经人工机械找平、打磨抛光而形成的一种整体硬质面层，它表面经人工机械磨光使结构更加密实、强度增高，有较强的抗酸碱抗腐蚀能力。
其面层抗机械冲击能力、耐磨损、耐强压。
2.2西卡硬化地面施工机具地面切割机2台；胶料搅拌机2台；电焊机1台；振捣梁2台。
2.3西卡硬化地面施工要求混凝土强度等级应在C25以上，塌落度在100mm-140m m之间。
地面硬化剂用量通常对一般运输流量地面为4kg/m2，对高运输流量地面为6kg/m2。
粗骨料粒径不超过30mm。
2.4西卡硬化地面施工难点本施工方法的施工难点主要有：（1）混凝土浇筑的施工平整度必须达到地面平整度误差2mm的要求，施工标准提高；（2）所有的湿作业必须在混凝土完成终凝前完成，操作时间受到限制而不以人的意志为转移；（3）干环境湿作业施工受天气和防雨用具的限制，成品保护因施工环境不同，费用差别较大。
地坪晶面及液体硬化剂方案
地坪晶面方案：1、施工流程：表面预解决→渗透硬化剂2道→粗磨→渗透硬化剂1道→精磨→涂抛光硬化剂→50目精磨→150目精磨→300目精磨→400目精磨→涂抛光硬化剂→800目精磨→1600目精磨抛光→3000目抛光（此为粗略流程，根据现场条件实际施工时会有所调整）2、施工环节：a.地坪表面的预解决：（此工序一般是混凝土终凝15天后施工）混凝土浇筑及耐磨地坪施工竣工15天后（假如气温低需要适当延长养护时间），且地坪表面强度需要在C30以上；施工前将地坪表面的灰尘、水泥渣、污物等用清水清洗干净，也可选用清洗机械进行施工；清洗清洗地坪清洗后的地坪干净后将混凝土表面明水刮除，并用拖布拖干；b.高渗透型液体硬化剂施工：（主材选用西卡curehard24（液体硬化剂）,用量不少于0.4kg/米2，待清洗干净的地坪表面基本表干时，采用喷水壶或滚筒、毛刷等将液态硬化剂材料均匀涂布在耐磨地坪表面上，让其渗透入混凝土表层；渗透时间根据天气情况不同会有所不同，基本待液态硬化剂材料变得粘稠时开始清除；此工序必须做两遍。
涂刷高渗透型液态硬化剂（此工序做两遍）c.涂刷渗透抛光硬化剂必须同时配合七个级别抛光磨片抛光。
抛光方法是抛光时用7种目数（分50目150目300目、400目、800目、1600目3000目）的水磨片进行地坪面层打磨，每打磨一边就得适量的涂水磨片实图打磨设备水磨施工刷其中一种硬化剂。
d.晶面竣工后，面层无明显色差，无发花泛碱，无裂纹、脱皮、麻面和起砂现象。
3、成品保护边角水磨●1-3天内，除因随时养护、切割缝作业外，严禁任何非相关人员在地面上行走、堆放物品及施工作业，切割缝时遗留的泥浆必须及时清理干净。
●3-7天内，可上人行走，但严禁堆放较重物品及泥脚踩踏，严禁任何非地坪施工作业。
●15天后，可进行轻微施工作业，但必须做好成品保护,需在地面铺设木板。
且梯子必须安装滑轮，工具三角架下脚必须用板衬铺垫等。
●28天内，严禁尖角直接撞击或接触地面，以防划伤。
硬化耐磨超平地坪工作方法
硬化耐磨超平地坪工作方法一、概述本工程厂房内地坪项目采用超平耐磨硬化地坪，对地面平整度要求每2m 水平距离最大高差不超过±3mm ，地坪最大总误差不超过±15mm ，传统工艺操作无法满足要求，因此需采用精的激光整平机施工。
地坪构造做法：基层夯实C15砼垫层 C30砼内配钢筋网片随捣随抹 西卡硬化耐磨地面激光整平原理二、施工机械要求超平地坪工程质量需有各种专业地坪施工器械，传统工艺设备无法满足超平地面平整度的要求。
根据本工程施工实际情况，拟需求的主要施工机械如下表.三、耐磨地坪施工流程四、施工要点1、施工准备：调试仪器，复核标高并设置好地坪标高，并将原始标高引测到浇筑场地附近，多设置几个控制点；2、钢筋网片绑扎完成后，支设边模，对于墙壁边、柱边用聚苯板分隔条进行分隔处理。
3、砼铺设：派设专人驻点混凝土搅拌站，严格控制好混凝土的坍落度保持在120-140之间范围；机械整平过程中实时跟踪，确保浇筑振捣部位平整压实。
4、派驻专人负责浇筑好区域的混凝土秘水处理工作。
5、对于局部不平整部位、秘水秒多等位置进行手动整平仪二次整平，再次提高浇筑砼的表面平整度。
6、硬化剂施工注意事项6.1、混凝土初凝前由施工人员采用抹光机圆盘对表面进行镘抹提浆，当提浆完成后，人行走上面留下印迹为3-6MM深，表面水分基本蒸发，但仍保持湿润状态时，即可撒料。
6.2、硬化剂的施工时间控制十分重要，要特别注意当基层混凝土达到施工条件时准备好足够的人力，设备和材料进行连续作业；6.3、在硬化剂施工的过程中，不宜加入额外的水分。
7、抹面收光收光分3个阶段控制：粗抹、精抹和终抹。
7.1、粗抹：混凝土已初凝（约3-4小时），表面水分已蒸发，人踩上去不下沉即可开始，采用圆盘磨光机反复抹光压实，每抹一遍后带表面水分蒸发后再进行下一次抹光；7.2、混凝土终凝前（约7-8小时），使用双盘磨光机进行抛光，确保进行2次以上。
7.3、在混凝土终凝前1小时，表面已基本凝固，人员踩上去只有轻微痕迹时进行终抹。
阳森西卡24液体硬化剂介绍及方案20101218
P ROPOSAL AND Q UOTATION方案与报价Contractor: Shanghai Yangsen Science & Technology Co., Ltd. 承包商：上海阳森科技发展有限公司Material supplier: Sika Ltd., China材料商：西卡（中国）建筑材料有限公司C ONTENTS目录1. Company Profile 公司简介2. System Proposal技术方案1. Company Profile公司简介Contractor/Applicator承包商/施工商Shanghai Yangsen Science & Technology Co., Ltd.RoomA-202, No. 168 Luoyang Road, Shanghai 201100Tel: +86 21 54303491/Fax: +86 21 54303496Email: shanghai@Shanghai Yangsen Science & Technology Co., Ltd is a professional construction company specializedin the application of various special industrial floors and the remedy of damaged floors, such asepoxy flooring systems, anti-static flooring systems, chemical resistant coatings, fire-proofingcoatings, and anti-corrosion resins etc.Shanghai Yangsen has her headquarter in Shanghai and seven offices in Beijing, Ji’nan,, Chongqing,Xiamen, Changchun and Nanjing. Depending upon the wide sales network and good service, we havesuccessfully undertaken around one thousand of projects in China.Shanghai being the main qualified contractor of Sika Ltd., China, has a good cooperation with thesupplier in a lot of famous projects, such as Infineon Technologies Suzhou, TSMC Songjiang,Shanghai Philips, Grace Semi-conductor, Shanghai Krupp Stainless, B.Braun, Bosch, AT&S etc.Shanghai Yangsen owns decades of qualified construction teams, which are managed by experiencedmanagers and engineers. They are all equipped with advanced construction equipment and arecapable of undertaking several big projects at the same time.Shanghai Yangsen has been certified with ISO9001 Quality System Certification.上海阳森科技发展有限公司上海市罗阳路168号A 座202室，201100电话：+86 21 54303491/传真：+86 2154303496电子邮箱：shanghai@上海阳森科技发展有限公司是专业的施工企业。
施工方案(环氧树脂+耐磨)——西卡
伊利集团2012年度工业地坪工程环氧树脂、耐磨地坪施工方案一、环氧环氧树脂地坪施工方案1 施工前准备1.1 勘察施工现场，测量施工面积。
根据施工面积准备所需地坪材料。
1.2 清理施工现场，清除废土杂物。
封闭施工区域，禁止其它工序施工和人通行。
1.3 检查施工设备安全完好率，并接通电源，设置禁止通过标志牌。
1.4 测量室内温度、砼地面含水率、空气湿度。
2 对砼基面的要求2.1 基面平整度：要求用2m靠尺检测平整度不大于3mm。
2.2抗压强度：25 N/mm2 以上（ 3500 psi ）。
2.3表面抗拉强度：1.5 N/mm2 以上，表面必须平整、密实，无浮水泥浆，没有松动易碎颗粒。
2.4为保证砼地面在浇筑施工完毕后不产生不规则裂缝，则必须按规定在混凝土收缩前切割导向缝。
2.5新浇筑的砼必须达到28天的养护期，含水率不高于6%时。
3环氧树脂地面施工时对地面和施工环境的要求3.1基面湿度：测量基面湿度是极其重要的。
因为水泥基面只有在其湿度不大于6%的程度时才能施用涂层。
3.2 施工环境温度：10°C—30°C。
3.3 基面温度：10°C至少高于露点3°C。
3.4 空气湿度：80% 以下。
3.5 基面性能检测采用的检测工具：① 砼强度回弹仪 ② 拉拔测试仪 ③ 含水率测试仪 ④ 2米长铝合金平尺、楔型塞尺 ⑤温度测试仪4环氧树脂地坪系统构成5 施工工艺流程6施工方法6.1使用研磨机对砼地面进行研磨粗化处理，去除地面的松动部位和油脂、杂质，通过喷砂处理使地面呈砂纸状，以便使水泥毛细孔打开，使得环氧底漆充分渗透到水泥面层中去，有效的成为结合体。
6.2环氧底漆施工方法：施工前以正确比例搅拌的A+B 组份，搅拌时间至少三分钟，将搅拌好的材料按条形倒在地面上，用锯齿刮水器刮平，随后用中毛滚筒再滚涂均匀。
随时测量每组材料的涂刷面积，保证基面的吸收均匀性。
6.3批補找平层施工方法：待底漆固化后进行第二层批捕找平，使得通过研磨机处理粗化后的地面得以恢复平整。
硬化剂耐磨地坪施工方案
硬化剂耐磨地坪施工方案地坪施工在建筑行业中占据着重要地位，而硬化剂耐磨地坪是一种受欢迎的选择，因其耐久性强、外观美观等优点而备受青睐。
本文将介绍硬化剂耐磨地坪的施工方案，包括准备工作、施工步骤、注意事项等内容，希望能为相关施工人员提供一些实用的指导。
准备工作在进行硬化剂耐磨地坪施工之前，首先需要进行充分的准备工作，确保施工过程顺利进行。
具体准备工作如下：1.确定施工区域: 硬化剂耐磨地坪施工前，需要确定施工区域，确保施工区域清洁、干燥且无积水。
2.整理施工区域: 将施工区域内的杂物清理干净，确保施工区域平整，没有碎石、砂粒等杂质。
3.检查基础: 对施工区域的基础进行仔细检查，确保基础结实，无裂痕或其他损坏。
4.购买材料: 准备好所需的硬化剂、溶剂、工具等施工材料。
施工步骤第一步：打磨处理1.使用砂轮机对施工区域进行打磨处理，去除表面附着物，保证地坪表面光滑。
2.采用封闭式打磨机进行二次打磨，确保地坪表面无瑕疵。
第二步：涂布底漆1.均匀涂刷底漆于地坪表面，待底漆干透。
第三步：涂布硬化剂1.将硬化剂倒在地坪表面，采用辊涂机均匀涂布，确保完全覆盖。
第四步：抛光处理1.采用抛光机进行抛光处理，使地坪表面光滑均匀。
第五步：涂布封闭剂1.使用封闭剂进行涂布，提高地坪的耐磨性和抗渗性。
注意事项1.施工现场应保持通风良好，注意安全防护措施，避免发生意外。
2.施工过程中应严格按照施工工艺要求进行操作，确保施工质量。
3.施工完成后，应注意避免水或其它物质长时间浸泡地面，以免影响地坪的耐久性。
以上就是硬化剂耐磨地坪的施工方案，希望对相关施工人员有所帮助。
在施工过程中如有疑问或困难，可向相关专业人士咨询，共同确保施工质量与效果。
Sika聚氨酯地坪
Sikafloor®-24N PurCem地坪施工方案第一章说明由西卡建材有限公司研制生产的Sikafloor®-PurCem系列工业地坪材料是用途广泛针对不同用途及负载的高性能地面涂装型材料。
它是在普通混凝土的养护期15 天后或聚合物改良找平层7 天后，使用专用机械去除地表水泥翻沫并形成必要的粗糙度，依靠机械或手工均匀涂布在地表并待其完全固化，从而在地表形成一个无缝、不起尘、坚固、高负载、耐酸碱腐蚀的保护层。
第二章对混凝土基层的要求工业地坪涂装性能的发挥及其服务寿命，与混凝土地坪的性能和质量密切相关，其施工工艺与技术指标应该是在公司认可的技术条件下进行，建议如下：1. 抗压强度最低使用C25 混凝土，即混凝土地面浇筑完毕28 后的抗压强度必须大于25 Mpa。
2. 表面质量建议一次性浇筑到设计标高，使用抹平机进行原浆抹平(不铺设找平层)，地坪涂装前，混凝土地面的表面抗拉强度必须大于1.5 Mpa。
混凝土地面必须养护至15 天以后;3. 平整度由于地坪作为保护涂层不能改善混凝土地面的平整度，因此在地坪涂装施工前，混凝土地面平整度必须达到设计标准或者业主的使用要求;4. 对混凝土的要求水灰比< 0.5水泥含量> 300 kg/m3第三章工业地坪涂装施工方案1. 划定施工区域，妥善安置施工设备，禁止第三方进入施工区域；要求：施工区域应用红白安全绳隔开，并在相应的出入口张贴或悬挂警示牌；进场后大型设备的接电须由维修工或电工完成。
维修工或电工同时应检查这些设备的运转状况。
2. 表面处理2.1 清扫地面，如发现油污、油脂等污染，应使用溶剂或清洁剂去除，并用水清洗干净；2.2 使用自动喷砂机进行表面喷砂处理，去除混凝土翻沫及松散结构，提供涂装必要的粗糙度；要求：对混凝土地表应进行充分的预处理，处理后的表面应无污物，无不利于涂料附着的任何松散物或太光滑处；墙角以及设备无法处理到的地方使用手提磨机进行打磨处理，但打磨后的表面不应过于光滑，不利于涂料附着；用吸砂棒将地面上的钢丸彻底吸干净，不得将残留的钢丸用工业吸尘器去除。
Sika地面硬化剂简介
Sika地面硬化剂简介：地面硬化剂可分为两种，一种为非金属地面硬化剂，另一种为金属地面硬化剂，两种硬化剂是非金属或金属骨料与标准波特兰水泥及其他渗合料组成，开袋后即可使用。
优点：具有很高的强度和耐磨性、防尘、增加地面的防油性、缩短工期。
用途：地面硬化剂用于须耐磨且防尘的工业地面，例如：仓库、码头、厂房、停车场、维修车间、车库等须高度耐磨损的地面。
颜色：水泥原色、灰色、绿色、红色。
莫氏硬度：非金属地面硬化剂地面是7～8 金属地面硬化剂地面为8。
28天强度：非金属地面硬化剂地面80mpa 金属地面硬化剂地面91mpa。
启用时间：48-72小时后可以开放行走；7-10天后轻型货车可以行驶；28天后可以正常使用。
施工方法：首先浇倒基层混凝土并夯实，混凝土标号不低于250号，现场塌落度在75～100毫米之间；然后用专用抹光机加圆盘进一步平整混凝土，保证混凝土表面平整、密实。
在混凝土初凝的时候开始撒播硬化剂，同时使用抹光机加圆盘压实抹平。
约1～2小时后，再重复一次撒播及压实的操作；最后用抹光机加刀片进行抛光密封，同时手工修补边角部分；最后喷洒养护剂或覆盖薄膜，防止水分快速挥发引起开裂。
从混凝土整平到覆盖养护，所有操作过程保持在24小时内完成。
施工完成2～3天后可开放行走。
西卡福混凝土密封固化剂的使用方法和技巧
西卡福混凝土密封固化剂的使用与说明：西卡福混凝土密封固化剂是一种应用与建筑行业的新型材料。
西卡福混凝土密封固化剂是一种无色透明液体、无臭、无毒、不燃，符合所有VOC 规则，能渗入到混凝土内部发生化学反应，产生的化学物质填充了混凝土原本疏松的蜂窝状结构以及混凝土的毛细孔使其成为紧密实体，从而达到耐磨、耐压、耐冲击、防尘、防水、使用过后地面呈现出大理石般的高硬度光泽效果。
混凝土密封固化剂作用原理：西卡福混凝土密封固化剂的活性化学物质遇到混凝土游离的钙结合，形成易溶于水、不稳定的钙络合物。
络合物随水在混凝土孔隙中扩散。
遇到活性较高及未水化水泥、水泥胶体等，活性化学物质就会被更稳定的硅酸根、铝酸根等取代，发生结晶、沉淀反应，从而将Ｃａ（ＯＨ）2 转化为具有一定强度的晶体合成物，填充混凝土中的裂缝和毛细孔隙。
而活性化学物质则重新成为自由基，继续随水向内部迁移。
其催化而发生的水泥结晶增生的基本过程。
西卡福混凝土干燥时，由于缺少扩散介质，该活性物质处于休眠状念，当有水渗入时，该物质将会再度激活，催化发生新的结晶反应，使结构致密。
适用范围：广泛适用于工业地坪、电子医药车间、大型超市、停车场、体育中心、风头壁、码头等场所（新旧混凝土、水磨石、砂浆、石膏、所有裸露混凝土及建筑材料的表面）。
功能及优点：◎防尘防粉化、防霉变、防微生物生长适用于无尘无菌车间、酒厂、食品厂、粮库、军工库等。
◎耐高温、防冻害、冻融循环无影响,增强混凝土强度,适用于高温高寒地区，提高砼的耐久性。
◎抵抗开裂、增加砼强度耐磨度防止混凝土辐裂及干燥产生，令混凝土均匀养护，不须任何保护层；同时增加表面摩擦系数，抑制粉化。
可用于飞机场跑道，路面、地下停车场、桥梁。
西卡福混凝土密封固化剂的性能特点西卡福坚硬：经西卡福混凝土密封固化剂处理后的地面, 莫氏硬度将达到8 ，莫氏硬度提高45.3% ；西卡福耐磨：西卡福混凝土密封固化剂能够将混凝土中的各种成分固化成一个坚硬的实体增加硬度和密实度，地面熟化后, 耐磨度将提高到8 倍以上；西卡福防尘：西卡福混凝土密封固化剂与混凝土发生化学反应，在混凝土表面形成一个无尘、致密的整体, 永久控制了混凝土灰尘从表面空隙中析出。
西卡地坪系统介绍解析
Liquid penetration resistance Flooring 抗液体渗透功能地坪
Anti-Static/ESD/ Anti-explosion/spark Flooring/抗静电/防爆/不发火功能地坪 Anti-Corrosion Flooring/防化学腐蚀功能地坪 Slip Resistance Flooring 防滑功能地坪
Sikafloor 315
常用体系
环氧+聚氨酯罩面系统 • 系统构造: • 底涂: Sikafloor-161 无溶剂环氧 • 中涂: Sikafloor-263 无溶剂，有色环氧 • 面涂: Sikafloor-315 聚氨酯涂料 • 系统厚度 ：约 0.8 - 2 mm
• 性能特点:
• • • • • • 卓越的耐磨性 抗化学腐蚀性 防滑性 亚光面 抗UV、耐黄变 环保
Chemical Resistance
Impact Resistance/
抗化学品腐蚀
Point Loads
抗碰撞性/点式承重
Temperature 温度 Hygiene 卫生
Floor Coating on
Permeability
to liquids 不渗透
Green and damp Concrete 新浇注/潮湿混凝土 地面
增加抗冲击能力
增加对液体的抗渗能 力
具备防滑性能
可选择颜色
可提供抗静电地坪 (Sikafloor 1 Metaltop)
如何选择干撒式耐磨地面
型号 用量范 围 (kg/m2) 5~6 5~7 推荐使用环境 典型使用车间
Sikafloor –3 Quartztop Sikafloor -2 syntop 1 Sikafloor-2syntop 2 Sikafloor-1 metaltop
西卡渗透型液体硬化剂使用方法
西卡渗透型液体硬化剂使用方法
西卡渗透型液体硬化剂是一种常用于混凝土表面的处理剂，能够有效提升混凝土的硬度和耐久性。
本文将详细介绍西卡渗透型液体硬化剂的使用方法，以帮助您更好地进行施工。
一、准备工作
1.在使用西卡渗透型液体硬化剂之前，请确保混凝土表面已经完全干燥，无水分、油污等杂物。
2.根据施工面积和混凝土的硬度，计算所需硬化剂的用量。
3.准备好施工工具，如刷子、滚筒、喷雾器等。
二、施工步骤
1.清洁混凝土表面，去除灰尘、油污等杂质。
2.将西卡渗透型液体硬化剂均匀倒在混凝土表面上。
3.使用刷子、滚筒或喷雾器将硬化剂均匀涂抹在混凝土表面。
4.保持混凝土表面湿润，让硬化剂充分渗透。
5.重复涂抹2-3遍，每次涂抹间隔时间为1-2小时。
6.施工完成后，让混凝土表面自然养护24小时。
三、注意事项
1.施工过程中，请注意个人防护，佩戴防护手套、口罩等。
2.避免硬化剂接触皮肤，如不慎接触，请立即用大量清水冲洗。
3.施工现场保持通风良好，避免吸入有害气体。
4.储存硬化剂时，请密封保存，避免阳光直射，远离火源。
5.施工前请先进行小面积试验，确认效果后再进行大面积施工。
四、施工后效果
1.使用西卡渗透型液体硬化剂后，混凝土表面硬度显著提升。
2.混凝土表面的耐久性、耐磨性、抗渗性等性能得到改善。
3.施工后的混凝土表面更加美观，易于清洁和维护。
4.有效防止混凝土表面起尘、起砂，提高使用寿命。
总结：西卡渗透型液体硬化剂使用方法简单，只需按照上述步骤进行施工，即可达到良好的硬化效果。
西卡耐磨地坪技术方案
张家港西马克西卡金刚砂耐磨技术方案规格：西卡非金属耐磨材料备注：厚度在2-3mm以上，每平米用料在5公斤左右产品类别：工业地坪非金属耐磨地坪涂装系统适用范围用于须耐磨耐冲击且减少灰尘的混凝土地面，例如：厂房、仓库、货仓式商场、维修车间、停车场、国库、码头的地面。
性能特点1、具有很高的耐磨性（可将混凝土耐磨性能提高225%）；2、抗压（立方体试块28日抗压强度为70N/mm2）；3、硬度高（所含骨料莫氏硬度值>7）; 4、与混凝土地面整体结合，不会脱落; 5、形成的高密度耐磨面层具有优异的抗冲击性能；6、施工方便，造价经济，维护费用低。
使用年限：25年以上。
技术指标密度g/cm抗压强度Mpa抗拉强度Mpa收缩率%莫氏硬度1.6-2.1≥70≥10同水泥地面≥7施工准备（1）地坪下砂石垫层用压路机压实。
（2）按设计标高设置模板（钢模板或槽钢），用水准仪随时检测模板标高，对偏差处用楔性块调整。
（3）据规范要求，按纵横轴线分仓分格缝。
（4）混凝土所用碎石最大粒径≤30mm，水灰比和坍落度应尽可能小。
（5）混凝土标号不低于25号，现场塌落度在75－100毫米之间。
工艺流程及操作要点1、抹光面放样依建筑物结构基准墨线（如墙面＋50cm线），用水准仪在地坪浇筑区域内定出混凝土预定浇筑厚度，设置水平高程标记，并认真复核，控制最大凹凸偏差在3m/3mm以内。
2、混凝土浇筑（1）混凝土浇筑前洒水使地基处于湿润状态。
为减少泌水，应控制水灰比和坍落度，商品混凝土利用溜槽配合人工卸料，不宜采用泵送。
（2）混凝土尽可能一次浇筑至标高，局部未达到标高处利用混凝土料补齐并振捣，严禁使用砂浆修补。
使用平板振捣器振捣，并用特制的钢滚筒多次反复滚压，柱、边角等部位用木抹拍浆。
混凝土刮平后水泥浆浮出表面至少3 mm厚。
（3）混凝土浇筑完毕，采用橡皮管或真空设备除泌水去，重复两次以上后开始耐磨材料施工。
耐磨材料施工前，中期作业阶段施工人员应穿平底胶鞋进入，后期作业阶段应穿防水纸质鞋进入。
西卡硬化剂 地面施工工法
西卡硬化剂地面施工工法华北分公司周维升韩法智1、前言混凝土硬化地面施工是一种新型施工工艺，其使用的西卡混凝土地面硬化剂是一种新型的建筑材料。
通常的混凝土地面已经无法满足现代化规模化生产的需要，此时采用西卡硬化剂地面施工方便快捷是满足工厂、商场、机场、车站、仓库等地面要求最佳的选择。
2、特点混凝土硬化地面分有筋混凝土硬化地面和无筋混凝土硬化地面；有筋混凝土地面硬化剂分为非金属和金属硬化剂两种，它们分别是由非金属或金属骨料同标准波特兰水泥及其他掺合剂组成，开袋即可使用。
硬化剂地面施工是在混凝土或水泥砂浆表面上撒布地面硬化剂经磨光后使地面工程具有高耐磨性、高硬度的一种施工工艺。
地面硬化剂的性能特点是能有效防止混凝土或水泥砂浆地面易起砂、起皮、硬度不高、耐磨性不好等缺点，可大大提高地面耐磨性、表面强度及抗冲击能力，同时也提高地面防油性。
3、使用范围因其施工难度不大，技术上可以保证并能一次成活，缩短工期降低工程费用而逐渐得到广泛认可，主要用于工厂、商场、机场、车站、仓库等。
4、工艺原理混凝土浇筑过程中混凝土初凝以后、终凝以前的这段时间内在混凝土的上浮水泥浆中加入硬化剂经人工机械找平、打磨抛光而形成的一种整体硬质面层，它表面经人工机械磨光使结构更加密实、强度增高，有较强的抗酸碱抗腐蚀能力。
其面层抗机械冲击能力、耐磨损、耐强压。
5、施工机具地面切割机2台；胶料搅拌机2台；电焊机1台；振捣梁2台。
6、施工要求混凝土强度等级应在C25以上，塌落度在100mm~140mm之间。
地面硬化剂用量通常对一般运输流量地面为4kg/m2，对高运输流量地面为6kg/m2(我公司承建的天津戴纳派克压路机厂房地面取6kg/ m2)。
粗骨料粒径不超过30mm。
7、施工难点7.1混凝土浇筑的施工平整度必须达到地面平整度误差2mm的要求，施工标准提高。
7.2 所有的湿作业必须在混凝土完成终凝前完成，操作时间受到限制而不易以人的意志而转移。
一次成型地面施工方案
一次成型地面施工方案一、工程概况1、整体式生光硬化剂抹面施工，除常规支模、扎筋工序外，主要是砼搅拌、运输、浇捣、抹面和养护几大工序，这些工序是既紧密联系，又互相制约，直接影响和决定面层抹光的施工质量。
2、工艺要求：除满足砼设计强度和表面平整度要求外，还应达到表面压实光洁，无裂纹、脱皮和起砂等现象。
生产工艺对地面有耐磨性和防腐性的要求，在其表面掺适量硬化剂（西卡）得以解决。
3、施工工艺流程：钢筋绑扎→ 安装水平标高槽钢→ 砼浇捣→ 找平→ 取出槽钢→ 填平槽坑找平→ 撒硬化剂→ 机械打磨→ 机械磨光→ 养护二、施工安排1.、质量控制：●抓好质量的三级管理，即公司、项目部、班组的质量监督验收管理。
●抓好建筑物墨线复核工作，保证建筑物轴线尺寸、标高、位置的准确。
●钢筋、水泥要有出厂证明书，并按批量进行抽样检查，砂石材料要按规定进行物理试验，合格后才允许使用。
2. 、技术管理●针对工程的特点制定科学的施工方案。
●加强各级技术交底工作。
●加强质量教育，各级人员必须确立“百年大计、质量第一”和“为用户服务的”的思想，层层把好质量关，认真贯彻执行国家施工规范和技术标准，贯彻公司制定的技术管理程序。
●选派熟练的技术工人进行地面施工。
三、施工方法1.、砼浇捣顺序和板带划分：经过对砼初凝时间的确定和对砼泵送能力的经验总结，可以确定对地板沿横向或纵向分若干板带进行浇捣。
板带的块数按设计要求分块。
2、板带间间隙时间确认：现场划分的板带，每条板带的砼量及所需的时间，将根据经试验后所确定的混凝土初凝时间来确定，以避免板带间出现冷缝。
3、水平标高控制：●标高网点密度：根据地面面积的大小，确定在地板或楼板的纵向每3.0m设置一道槽钢。
槽钢由若干个斜三角支架固定，支架用短钢筋头与板筋或梁筋焊牢，以免砼浇捣时位移。
见下图1。
●标高网点的测设：按设计标高用水准仪进行标定，因在三角架焊有带双螺母的螺杆，来固定槽钢，让其在垂直方向上下移动，以便控制准确适用标高，等槽钢两端标高确定，再由工程测量员对整个地面槽钢系统进行复核。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谈西卡硬化剂地面施工工法
摘要：在分析西卡硬化剂地面施工特点的基础上，重点介绍其施工工艺，最后提出西卡硬化地面施工方法的保证措施，达到了良好的经济效益。
关键词：西卡硬化剂地面施工，施工工艺，经济效益
混凝土硬化地面施工是一种新型施工工艺，其使用的西卡混
凝土地面硬化剂是一种新型的建筑材料。
通常的混凝土地面已经无法满足现代化规模化生产的需要，此时采用西卡硬化剂地面施工方便快捷是满足工厂、商场、机场、车站、仓库等地面要求最佳的选择。
1西卡硬化剂地面施工的特点
混凝土硬化地面分有筋混凝土硬化地面和无筋混凝土硬化地面；有筋混凝土地面硬化剂分为非金属和金属硬化剂两种，它们分别是由非金属或金属骨料同标准波特兰水泥及其他掺合剂组成，开袋即可使用。
硬化剂地面施工是在混凝土或水泥砂浆表面上撒布地面硬化剂经磨光后使地面工程具有高耐磨性、高硬度的一种施工工艺。
地面硬化剂的性能特点是能有效防止混凝土或水泥砂浆地面易起砂、起皮、硬度不高、耐磨性不好等缺点，可大大提高地面耐磨性、表面强度及抗冲击能力，同时也提高地面防油性。
因其施工难度不大，技术上可以保证并能一次成活，缩短工期降低工程费用而逐渐得到广泛认可，主要用于工厂、商场、机场、车站、仓库等。
2西卡硬化地面施工工艺
2.1西卡硬化地面施工工艺原理
混凝土浇筑过程中混凝土初凝以后、终凝以前的这段时间内在混凝土的上浮水泥浆中加入硬化剂经人工机械找平、打磨抛光而形成的一种整体硬质面层，它表面经人工机械磨光使结构更加密实、强度增高，有较强的抗酸碱抗腐蚀能力。
其面层抗机械冲击能力、耐磨损、耐强压。
2.2西卡硬化地面施工机具
地面切割机2台；胶料搅拌机2台；电焊机1台；振捣梁2台。
2.3西卡硬化地面施工要求
混凝土强度等级应在C25以上，塌落度在100mm-140m m之间。
地面硬化剂用量通常对一般运输流量地面为4kg/m2，对高运输流量地面为6kg/m2。
粗骨料粒径不超过30mm。
2.4西卡硬化地面施工难点
本施工方法的施工难点主要有：（1）混凝土浇筑的施工平整度必须达到地面平整度误差2mm的要求，施工标准提高；（2）所有的湿作业必须在混凝土完成终凝前完成，操作时间受到限制而不以人的意志为转移；（3）干环境湿作业施工受天气和防雨用具的限制，成品保护因施工环境不同，费用差别较大。
2.5西卡硬化地面施工工艺
1.施工流程：素土夯实→300mm厚土石硝垫层→150mm 厚C20砼垫层→工程塑料布两道→铺绑钢筋→350mm厚C30砼→耐腐蚀骨料彩色干撒式地面硬化剂→树脂地面密封剂。
2.施工准备：首先根据工程地面要求的强度，进行了硬化剂用量、品种的配合比设计。
其基层处理与普通混凝土地面相同，均需预先清理夯实，由于压路机厂房地面承载力较大所以在混凝土垫层下方铺300mm厚土石硝垫层。
浇水湿润使垫层水饱和后并加铺3m m厚PVC薄膜2层，再铺设面层混凝土。
清除表面泌水后做一层厚10mm西卡胶加水泥的混合粘结层。
施工时要分格支模做好标高控制，并配置钢筋网。
3.基层施工：在砼浇筑前，在基础钢筋网下（混凝土垫层上）应先铺设3mm厚PVC薄膜2层，以防止在浇筑面层砼时，水分下渗。
铺完钢筋后开始混凝土浇筑，为了保证混凝土面层的平整度采用振捣梁进行振捣，考虑到振捣梁实际有效宽度，将24米开间的厂房地面纵向分为3部分进行浇筑（每部分宽8m），按分仓顺序进行隔仓浇筑，振捣后用水平仪检测模板水平情况，对偏差部位进行调整。
再用钢制长滚筒多次滚压，确保地面水平，并再次用水准仪检测水平标高，浇筑完毕去除泌水。
4.面层施工：地面硬化剂施工:硬化剂施工于浇筑完毕去除泌水后即可开始，分二次进行：第一次将硬化剂用量的60%拌合物均匀撒布在初凝阶段的混凝土地面上，当硬化剂湿润后使用低速机械打磨机打磨地坪。
第二次将余下的40%用量撒布于打磨完成的第一层上待均匀湿润后再次磨光。
不能重复施工，地面未干前禁止洒水。
在硬化剂地面完成5-6h后，用涂养护剂（树脂地面密封剂）的方法进
行养护，防止表面水分的急剧蒸发，保证硬化剂地面强度稳定增长，养护时间要在7d以上。
图1面层施工示例图
5.模板拆除：拆模在地面硬化剂完成后第二天进行，此时混凝土硬度尚低，注意不可损伤边缘。
伸缩缝切割采用专用设备在拆模后一天进行，按柱网分格并按分格弹线，但不宜大于6m×6m。
6.地面养护及成品保护：在耐磨地面施工完毕后，根据温度，湿度等条件，在一定时间后涂刷地面养护剂养护。
成品保护作业处于养护期间的硬化耐磨地坪板，应在其周围用钢管搭设简易防护栏，并且以醒目标志表示，以防人、机械、车辆等碰坏耐磨面层。
7.地面切缝：切缝工作应在耐磨地面施工完毕后24-36小时内进行。
通常切缝宽度4-5mm,深度为12cm（为保证施工缝顺直，应在拆模后切缝）。
（1）施工缝处理：为防止砼施工中断处的开裂，土建施工单位与耐磨地面施工单位配合，使施工缝的位置与地面分格缝的位置保持一致。
（2）干缩切缝（诱导缝）处理：为防止砼面层开裂，须进行必要的分格处理。
通常这种控制缝的间距可按6m×6 m设置，也图2地面切缝示例图
可以根据实际柱网尺寸做适当调整，分格缝可采用聚乙烯棒和永久性的聚氨酯密封胶来填充。
（3）防止地面与其它结构间（墙体、结构柱等）不同沉降而引起的开裂。
在柱脚周围设置菱形缝，在墙与地面交接处设置同样隔离缝（待地面砼施工完毕后，由施工人员进行机械切缝）。
3西卡硬化地面施工保证措施
3.1质量控制措施
质量保证措施主要有：（1）地面平整度满足使用功能要求。
砼地面找平要满足要求（2m靠尺检测平整度<2mm）；（2）耐磨地面的材料用量达到设计要求（6kg/m2）；（3）强度满足使用功能要求；（4）表面颜色基本一致，无明显色差；（5）表面无起砂、起皮，表面致密，具有良好的抗渗性；（6）与基层无脱层、剥落现象。
3.2成品保护措施
成品保护措施主要有：（1）加强对现场施工人员的成品保护教育,增强成品保护意识；（2）制定相应的奖惩措施，建立完善的奖罚制度；（3）分割缝切割完毕后要及时清理面层碎屑；（4）面层施工完毕后，不允许上人及堆放任何机具设备；（5）面层施工完毕后进行有效围护并派专人负责成品保护。
