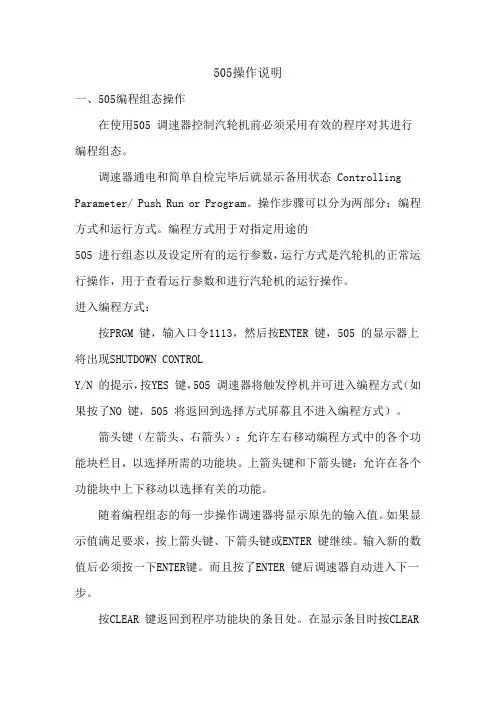

505操作说明一、505编程组态操作在使用505 调速器控制汽轮机前必须采用有效的程序对其进行编程组态。
调速器通电和简单自检完毕后就显示备用状态 Controlling Parameter/ Push Run or Program。
操作步骤可以分为两部分:编程方式和运行方式。
编程方式用于对指定用途的505•进行组态以及设定所有的运行参数,运行方式是汽轮机的正常运行操作,用于查看运行参数和进行汽轮机的运行操作。
进入编程方式:按PRGM 键,输入口令1113,然后按ENTER•键,505 的显示器上将出现SHUTDOWN•CONTROLY/N 的提示,按YES 键,505 调速器将触发停机并可进入编程方式(如果按了NO 键,505 将返回到选择方式屏幕且不进入编程方式)。
箭头键(左箭头、右箭头):允许左右移动编程方式中的各个功能块栏目,以选择所需的功能块。
上箭头键和下箭头键:允许在各个功能块中上下移动以选择有关的功能。
随着编程组态的每一步操作调速器将显示原先的输入值。
如果显示值满足要求,按上箭头键、下箭头键或ENTER 键继续。
输入新的数值后必须按一下ENTER键。
而且按了ENTER 键后调速器自动进入下一步。
按CLEAR 键返回到程序功能块的条目处。
在显示条目时按CLEAR键就完全退出编程方式,这样就保存了所组态的值并触发编程组态检查程序的执行。
505给出了13 个程序功能块。
调速器的编程就是逐步通过各个程序功能块并按应用要求对调速器进行控制特性的组态。
最前面的7 个程序功能块对每种装置都必须组态,剩余的6 个功能块包含了一些可选择的特性,可按实际使用要求选择。
下面将介绍这13 个程序功能块及其它们的基本功能。
要求组态的功能块:1、Turbine Start (汽轮机起动):组态起动方式暖机额定和顺序自动起动设定值;2、Speed Control (转速控制):组态MPU•或非接触式转速探头的有关参数和转速控制动态参数设定值;3、Speed Setpoint Values (转速给定值):组态转速设定值,超速跳闸设定值,远程转速设定值控制和临界转速避开范围;4、Operating Parameters(操作参数):组态驱动发电机的机组和采用就地/远程功能;5、Driver Configuration (驱动器组态):组态驱动器的输出,如果不使用驱动器2,驱动器2可用作4~20mA 的读数输出;6、Analog Inputs (模拟输入):组态模拟输入选项;7、Contact Inputs (触点输入):组态触点输入选项;可选组态的功能块1、Function Keys (功能键):组态F3和F4功能键选项。
掌握组态软件的基本操作技巧

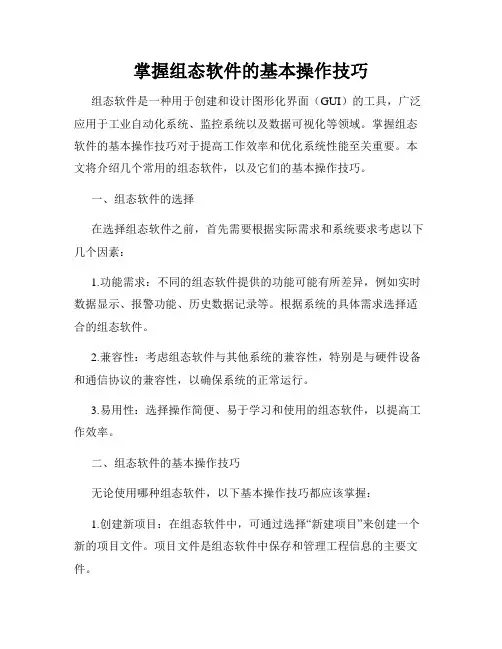

掌握组态软件的基本操作技巧组态软件是一种用于创建和设计图形化界面(GUI)的工具,广泛应用于工业自动化系统、监控系统以及数据可视化等领域。
掌握组态软件的基本操作技巧对于提高工作效率和优化系统性能至关重要。
本文将介绍几个常用的组态软件,以及它们的基本操作技巧。
一、组态软件的选择在选择组态软件之前,首先需要根据实际需求和系统要求考虑以下几个因素:1.功能需求:不同的组态软件提供的功能可能有所差异,例如实时数据显示、报警功能、历史数据记录等。
根据系统的具体需求选择适合的组态软件。
2.兼容性:考虑组态软件与其他系统的兼容性,特别是与硬件设备和通信协议的兼容性,以确保系统的正常运行。
3.易用性:选择操作简便、易于学习和使用的组态软件,以提高工作效率。
二、组态软件的基本操作技巧无论使用哪种组态软件,以下基本操作技巧都应该掌握:1.创建新项目:在组态软件中,可通过选择“新建项目”来创建一个新的项目文件。
项目文件是组态软件中保存和管理工程信息的主要文件。
2.布局设计:布局设计是组态软件中最重要的一环,通过将各种图形对象(如按钮、开关、进度条等)拖放到界面上,并设置它们的属性和位置来实现用户界面的设计。
确保布局设计合理,用户界面直观明了。
3.配置数据源:组态软件通常需要与实时数据源进行交互,例如与传感器、PLC等设备进行通信。
在组态软件中,需要配置数据源、设置通信参数,并确保数据源正常连接。
4.编写脚本:组态软件通常提供一定程度的编程功能,以实现更多的灵活性和自动化控制。
通过编写脚本,可以实现按钮点击事件、数据处理等操作。
熟悉脚本语言以及相应的编程接口是掌握组态软件操作的关键。
5.调试和测试:在完成布局设计和脚本编写后,需要进行调试和测试,以确保界面和功能的正常运行。
在组态软件中,可以通过调试工具、模拟器等功能进行系统的调试和测试。
三、组态软件的进阶技巧除了掌握基本的操作技巧外,以下进阶技巧也值得学习和掌握:1.动态图形显示:通过组态软件提供的动态图形显示功能,可以实现实时数据的动态显示和动画效果,增强系统的可视化效果。
iot组态操作手册

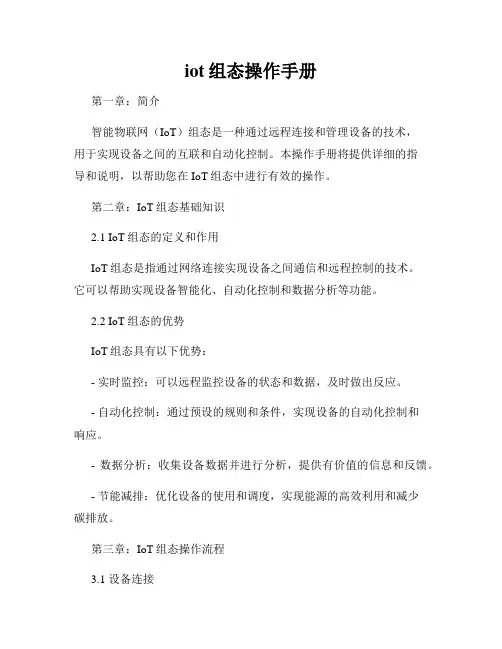

iot组态操作手册第一章:简介智能物联网(IoT)组态是一种通过远程连接和管理设备的技术,用于实现设备之间的互联和自动化控制。
本操作手册将提供详细的指导和说明,以帮助您在IoT组态中进行有效的操作。
第二章:IoT组态基础知识2.1 IoT组态的定义和作用IoT组态是指通过网络连接实现设备之间通信和远程控制的技术。
它可以帮助实现设备智能化、自动化控制和数据分析等功能。
2.2 IoT组态的优势IoT组态具有以下优势:- 实时监控:可以远程监控设备的状态和数据,及时做出反应。
- 自动化控制:通过预设的规则和条件,实现设备的自动化控制和响应。
- 数据分析:收集设备数据并进行分析,提供有价值的信息和反馈。
- 节能减排:优化设备的使用和调度,实现能源的高效利用和减少碳排放。
第三章:IoT组态操作流程3.1 设备连接首先,确保所有设备连接到同一个局域网或互联网,并具有合适的网络通信能力。
根据设备的具体要求,进行网络设置和配置。
3.2 平台注册和登录选择一个合适的IoT组态平台,并进行注册和登录。
根据平台提供的指导,填写个人信息和账户设置。
3.3 设备添加和配置在平台上添加需要进行组态的设备。
根据具体设备的型号和通信协议,选择合适的配置方式,进行设备的初始化设置和连接。
3.4 规则设置和调整根据实际需求,设置设备的规则和条件。
例如,通过IoT组态平台可以实现温度超过某个阈值时,自动开启设备风扇进行降温。
3.5 实时监控和远程操作使用IoT组态平台提供的监控界面,实时查看设备状态和数据。
通过平台,可以进行远程操作,如开关设备、调整参数等。
第四章:IoT组态平台推荐4.1 平台A平台A是一款功能强大且易于使用的IoT组态平台。
它提供了丰富的组态选项和自定义功能,适用于各种应用场景。
4.2 平台B平台B是一款专注于设备监控和操作的IoT组态平台。
它拥有直观的用户界面和实时数据显示,便于用户进行设备管理。
4.3 平台C平台C是一款注重数据分析和智能化的IoT组态平台。
信捷 TouchWin 组态软件使用手册说明书
TouchWin 组态软件用户手册
1 TouchWin 组态软件
1-1. TouchWin 组态软件的安装
信捷组态软件即触摸屏 TouchWin 编辑软件。
1、软件来源 进入信捷电气官网 获取安装软件及安装说明书。 2、计算机硬件配置 CPU:INTEL Pentium II 以上等级 内存:64MB 以上 硬盘:2.5GB 以上,最少有 1GB 以上的磁盘空间 显示器:分辨率 800 x 600 以上的 32 位真彩色显示器 3、操作系统 Windows XP/Windows ME/WIN 7 /WIN 8/WIN10 均可。 4、安装步骤(以 TouchWin V2.C.6 简体中文版为例) (1)在安装文件包中找到“setup.exe”并双击,出现如下图所示对话框:
TouchWin 组态软件用户手册
1-3. 加密文件和 USB 加密狗使用方法
一、加密文件使用方法 请向技术人员索取或从信捷公司官网 下载加密文件 UseRocky.dll,替换
掉软件安装目录 Thinget\AutoWin 下的原文件即可,下面以默认的路径来说明。 1、复制下载下来的加密文件 UseRocky.dll: 2、软件默认的路径是:C:\Program Files\Thinget\TouchWin for TH,打开该目录,找到 AutoWin 文件夹:
3、在 AutoWin 文件夹下,单击鼠标右键,选择“粘贴”,会弹出如下对话框,单击“是(Y)”, 即可替换原来的加密文件。
1)在替换文件时,请先把软件关掉(包括在线模拟),不可以在软件打开时替换; 2)软件重新安装后,需要重复此操作,替换加密文件。
8
TouchWin 组态软件用户手册 二、USB 加密狗的使用方法
组态操作说明
用户授权管理组态操作步骤用户授权管理组态的目的是确定DCS操作和维护管理人员并赋以相应的操作权限。
不同的用户管理对应不同的权限。
如,用户管理:工程师,对应的权限:退出系统、查找位号、PID参数设置、重载组态、报表打印、查看故障诊断信息等等。
在此,将创建一个特权级用户,用户名称为“系统维护”,用户密码为“SUPCONDCS”。
创建步骤如下:1.点击命令[开始/程序/AdvanTrol-Pro/用户权限管理],弹出图1所示对话框。
对话框中的“用户名称”为系统缺省用户名“SUPER_PRIVILEGE_001”。
图1登录对话框2.在“用户密码”中输入缺省密码“SUPER_PASSWORD_001”,点击“确定”,进入到用户授权管理界面,如图2所示。
图2用户授权管理界面3.在用户信息窗中,右键点击“用户管理”下的“特权”一栏,出现右键菜单如图3所示。
图3用户列表区内的右键菜单4.在右键菜单中点击“增加”命令,弹出用户设置对话框,如图4所示。
图4用户设置对话框5.在对话框中输入以下信息:用户等级:特权用户名称:系统维护输入密码:SUPCONDCS确认密码:SUPCONDCS点击对话框中的命令按钮“授权设置”,用户设置对话框将改变如图5所示。
图5用户授权设置6.在对话框中点击命令按钮“全增加”,将“所有授权项”下的内容全部添加到“当前用户授权”下,如图6所示。
(也可选中某一授权项,通过“增加”按钮授权给当前用户)图6授权结果7.点击“确定”退出用户设置对话框,返回到用户授权管理界面。
在用户信息窗的特权用户下新增了一名“系统维护”用户,如图7所示。
图7用户添加结果8.点击“保存”按钮,将新的用户设置保存到系统中。
9.可重复以上过程设置其它级别的用户,然后退出用户授权管理界面。
系统总体结构组态操作步骤系统总体结构组态是整个系统组态过程中最先做的工作,其目的是确定构成控制系统的网络节点数,即控制站和操作站节点的数量。
发那科cp1604组态说明
发那科cp1604组态说明

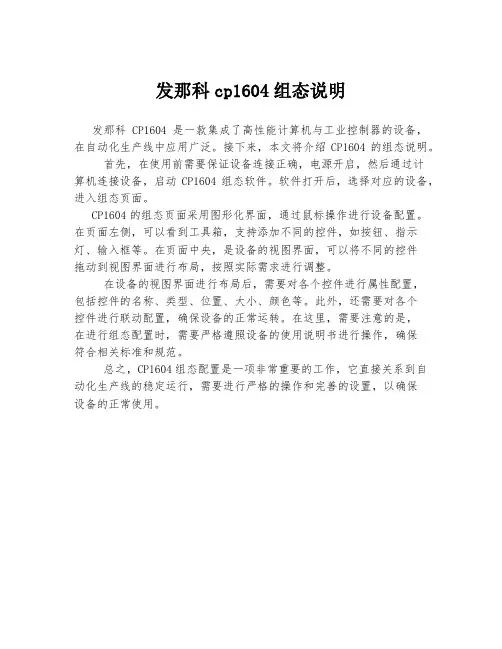

发那科CP1604是一款集成了高性能计算机与工业控制器的设备,在自动化生产线中应用广泛。
