全球眼架构及前端设备概述
200603_中国电信'全球眼'系统架构及功能介绍_中国电信
“全球眼”业务实现 业务实现示意图
目 录
一、“全球眼”组网架构介绍 二、“全球眼”业务实现 三、“全球眼”系统组成 四、“全球眼”系统功能特点 五、“全球眼”外围设备选择 六、“全球眼”存储解决方案 七、“全球眼”工程实施
“全球眼”系统组成
系统拓扑结构
“全球眼”系统组成
客户监控现场
视频编码器
话筒 编码器
音频控制台 传输网络
话筒 音箱 解码器 音箱
“全球眼”系统功能特点 双向音频功能
系统具有音频编解码能力 系统采用G.711、G.729音频编解码标准
系统可实现前端和后端的双向音频对讲功能
系统可以实现后端对前端广播或喊话
“全球眼”系统功能特点 报警联动功能
烟感探测器
声光告警、联 动告警输出
目前，中国大陆支持的是每秒25帧的PAL制式。也 就是说，视频码流的帧率只有达到了每秒25帧才能实现 真正意义上的全动态运动图像。为了节省存储空间，系 统支持帧率1~25帧/秒可调的录像存储。
“全球眼”存储解决方案 存储方式
自动录像
自动录像指的是系统支持的定时录像和周期录像。录 像任务的录像类型为定时录像时，可设臵录像任务的开
DR-E588EP7
11060
元/月/个
“全球眼”外围设备 镜头
“全球眼”外围设备 防护罩
“全球眼”外围设备 云台
室内吸顶式全方位云台
室外全方位云台
室内壁装式全方位云台
PIH302云台及控制器
“全球眼”外围设备 支架
·
“全球眼”外围设备 显示设备
等离子电视
纯平电视
液晶电视
背投电视
始时间；录像任务的录像类型为周期录像时，可设臵每
电信业务-全球眼介绍
单价
1
2
云台球型摄像机 视频服务器 设备（一次性） 会议话筒和音响（可选） 320G硬盘（可选） 平台使用费 平台存储（可选） 平台（每年缴纳） 帐号使用费 （根据客户需要提供） 网络（每年缴纳）
50元/点 6元/G/天 20 100元/200 元
4
3G无线上网卡
专线（指挥中心用） 镜头、支架、线材等耗 材 安装调试费
安全可靠
组网经济
基于TCP/IP网络构建，使用公用平台，利用Internet或客户专网，组网成本低； 客户原有的模拟或数字监控采集设备，经改造后可继续使用，保护客户投资； 监控点扩充方便，平台统一升级，客户端维护成本低。
政企客户支撑中心
接入线路速率要求
全球眼业务接入线路包括视频采集点设备的接入和用户控制点的接 入两部分线路。 视频采集点设备的接入线路应该考虑保证上行速率的最低要求，用 户控制点的接入线路应该考虑保证下行速率的最低要求。 一路图像，最低带宽要求是700Kbps； 具体带宽需根据图像质量、帧数、画面运动情况，参考设备厂家技 术指标确定所需要申请的最低带宽要求。
摄像机
“全球眼”平台
电视墙
INTERNET
移动终端
PC终端 手机终端
政企客户支撑中心
某蛋糕连锁店案例
安装全球眼前：
店主每天都要在五家连锁分店之间奔波
监管店员的工作和了解各分店的销售情 况，十分不便。店主了解了中国电信的 “全球眼”业务之后，决定一试。
安装了全球眼后： 每天只要通过上网的电脑登录“全球眼”管理平台，五家连锁店的情况就一览 无余，省却了很多路上的时间。 “全球眼”平台还提供录像和网络回放，可以随时了解各个时段的工作情况， 十分方便。

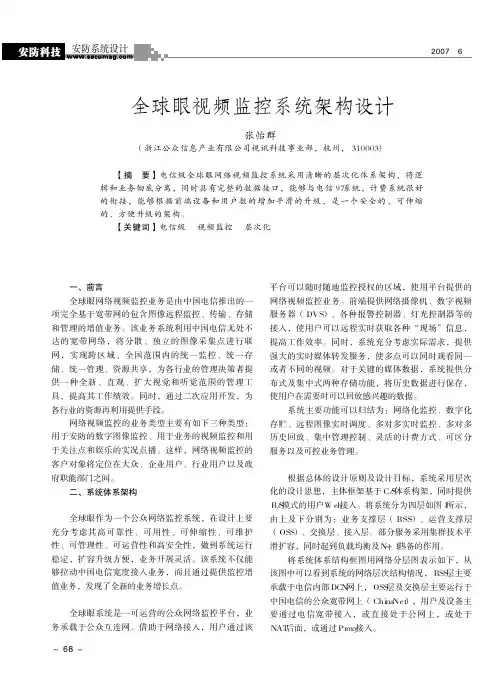

全球眼视频监控系统架构设计.kdh
－６８－一、前言二、系统体系架构全球眼网络视频监控业务是由中国电信推出的一项完全基于宽带网的包含图像远程监控、传输、存储和管理的增值业务。
该业务系统利用中国电信无处不达的宽带网络，将分散、独立的图像采集点进行联网，实现跨区域、全国范围内的统一监控、统一存储、统一管理、资源共享，为各行业的管理决策者提供一种全新、直观、扩大视觉和听觉范围的管理工具，提高其工作绩效。
同时，通过二次应用开发，为各行业的资源再利用提供手段。
网络视频监控的业务类型主要有如下三种类型：用于安防的数字图像监控、用于业务的视频监控和用于关注点和娱乐的实况点播。
这样，网络视频监控的客户对象将定位在大众、企业用户、行业用户以及政府职能部门之间。
全球眼作为一个公众网络监控系统，在设计上要充分考虑其高可靠性、可用性、可伸缩性、可维护性、可管理性、可运营性和高安全性，做到系统运行稳定，扩容升级方便，业务开展灵活。
该系统不仅能够拉动中国电信宽度接入业务，而且通过提供监控增值业务，发现了全新的业务增长点。
全球眼系统是一可运营的公众网络监控平台，业务承载于公众互连网。
借助于网络接入，用户通过该平台可以随时随地监控授权的区域，使用平台提供的网络视频监控业务。
前端提供网络摄像机、数字视频服务器（ＤＶＳ）、各种报警控制器、灯光控制器等的接入，使用户可以远程实时获取各种“现场”信息，提高工作效率。
同时，系统充分考虑实际需求，提供强大的实时媒体转发服务，使多点可以同时观看同一或者不同的视频。
对于关键的媒体数据，系统提供分布式及集中式两种存储功能，将历史数据进行保存，使用户在需要时可以回放感兴趣的数据。
系统主要功能可以归结为：网络化监控、数字化存贮、远程图像实时调度、多对多实时监控、多对多历史回放、集中管理控制、灵活的计费方式、可区分服务以及可控业务管理。
根据总体的设计原则及设计目标，系统采用层次化的设计思想，主体框架基于Ｃ／Ｓ体系构架，同时提供Ｂ／Ｓ摸式的用户Ｗｅｂ接入。
全球眼系统PPTppt课件
客户企业监控现场
• 视频服务器 • 摄像机、云台、报警探头等外围设备
电信业务中心
• 中心管理平台服务器群
客户监控中心
• 中心存储平台服务器群 • 系统设备维护平台
• 主控台、副控台
• 数字显示终端及电视墙
❖功能介绍
前端（监控点） ➢图像、声音的采集、数字 转换、压缩打包、报警输。 入输出、现场数据采集
–即：电信推出“全球眼”业务
中国电信推出的基于宽带网络上的全球眼视频监控业务,系 统采用先进的全网络化、数字化信号传输系统（第3代产品 网络视频服务器）来实现，将分散、独立的图像采集点进 行联网，实现跨区域、全网范围内的统一监控、统一存储、 统一管理、资源共享，消除了地域的限制，正是一个针对 像XXX银行这样对网络化视频监控有迫切需求的大客户的 全程一揽子解决方案。
➢ 完善的权限管理和分配机制，确保视频图像资源的 安全管理。
监控系统介绍－视频处理的三个阶段
传统模拟监控 ---采用模拟传输、模拟处理 数字硬盘录象机---采用模拟传输、数字处理 网络图像管理 ---采用数字传输、数字处理
技术
应用
服务
–“全球眼”业务推出背景
更新换代 对视频要求 专业化
❖视频监控应用发展方向
监控现状分析
现监控系统分为以下三种类型 1. 模拟录像带监控系统 2. 一半硬盘录像一半录像带监控系统 3. 数字硬盘录像监控系统
模拟录像带监控系统
该系统建设时间较为久远，多为2000 年及2000 年前建 成。该监控系统将监控点分为两大部分，一部分环境监 控采用多画面处理器录像，另一部分柜台业务采用四路 场开关进行录像。这种方式使得录像质量比环境监控稍 好一些。但总的来说，这种模拟录像带的清晰度远远及 不上数字式硬盘录像机，并且工作人员操作不便，需要 每天进行多次录像带的更换，操作非常繁琐，稍有疏忽， 就有可能漏录。
中国电信全球眼视频监控业务介绍
行业内案例 双流环保局远程图像联网系统
双流现有55个视频监控点，对目前所有点位实行的集中管理和统一调配。为环保局实时、 准确的环境保护和监管提供了很好的平台。达到电信“属地化”的售后服务，为系统 持续稳定的运行维护，提供了极大的保障。
中国电信四川公司
排污口监控点位
固定枪机摄像头及前端传输存储设备
中国电信四川公司
智能分析系统
由视频监控与图像识别技术相结合的全球眼行业化定制智能分析功能产 品。主要由前端(摄像机和智能DVS) 、平台(全球眼平台服务器以及新增 的报警处理服务器与事件识别与行为分析综合服务器)、客户端（电视墙 及监控管理PC ）组成。通过前端智能分析模块，对摄像头采集视频进行 图像识别，预防各类突发事件的发生，在公安、交通、银行等众多行业 有广泛的应用市场。
中国电信四川公司
系统特点－3、可管、可控、可延伸、可扩展
❖ “天网”系统采用模块化结 构，部署简单、管理方便。 纵向上满足多级管理。横 向上满足政府各部门的资 源整合、信息共享的需求。
❖ 可根据各部门的职能划分， 各级单位的行政级别，统 一分配权限。
❖ 系统建设充分考虑将来的 扩展性，能够满足其他城 市管理部门对视频监控的 需求，完全实现系统资源 的共享与融合。
采集点1 摄 像 机 及 云 台 采集点n
报警探头
报警喇叭
POWERFAULT DATA ALARM
全球眼视频服务器
客户监控点1
视
10/100M
频
传
输
中心管理 中心存储
专
服务平台
服务平台 磁盘阵列
线
系统设备 维护平台
系统计费 服务平台
中国电信“全球眼”监控平 台
全球眼
无线“全球眼”是结合了CDMA数据通讯功能和数字视频编码功能的一体化产品。
它把摄像机采集的模拟图像经过视频压缩编码模块压缩，再通过智能无线通讯终端发射到CDMA网络，实现与视频监控平台间的视频数据的交互、发送/接收、加解密、链路控制等功能。
授权用户可以通过客户端软件（PC 版、手机版）和INTERNET网络访问视频监控服务器进行远程的观看和监控。
通过与中国电信“全球眼”平台的无缝对接，无线“全球眼”产品有效整合了CDMA网络和Internet网络的优势，解决了车载等移动状态或野外等无法通过有线传输场景下的视频监控需求，是中国电信全球眼业务的拓展与补充。
无线“全球眼”特点：1、优秀的视觉效果无线“全球眼”采用H.264视频压缩技术、专有的信道动态适配技术和针对无线信道设计的准可靠传输技术三大先进技术，视频图像质量CIF/QCIF可选，可定制D1静态抓拍；超低码率，带宽自适应，单卡传输最高可达20帧/秒，平均约8FPS；多卡绑定可达25帧/秒，平均延时约3-5秒，图像连贯性好；附有专有图像处理技术，画面细节丰富，具有优秀的视觉效果，在同等网络条件下视觉效果优于国内同类产品。
2、无线网络接入无线“全球眼”采用CDMA1x无线网络接入，采用独有的可靠连接技术，专门针对CDMA无线网络设计，在恶劣网络条件下保障视频流畅传输。
3、方便灵活性·灵活部署——超越地理距离的限制，依托遍布全国的中国电信CDMA网络，通过无线接入方式，实现视频监控点的灵活部署。
·灵活扩展——可以根据客户的业务需要灵活增加视频监控点，同时可与“全球眼”系统无缝接入。
·灵活监控——提供多种用户终端，适用于PC机客户端软件可以安装在任何监控PC终端，同时针对于手机Windows Mobile开发的手机客户端软件，方便用户在任何地点随时观看监控系统视频。
4、安全可靠性多重加密策略，提高系统的安全可靠性。
用户登陆过程使用CHAP协议，密码无明码传输，防止恶意盗取；命令通道采用DES加密技术，杜绝身份伪装；使用加扰技术对数据加密，扰码更新周期短防止暴力破解；系统支持VPDN虚拟拨号专网接入方式，与公网彻底隔开，防止恶意攻击；内置硬件狗，保证系统运行稳定可靠。
全球眼前端设备及终端设备介绍
全球眼前端设备及终端设备介绍在当今数字化的世界里，前端设备和终端设备在我们的生活中起着至关重要的作用。
无论是我们日常生活中使用的手机、平板电脑，还是我们工作中使用的电脑、显示器，都是不可或缺的设备。
本文将介绍全球眼前端设备和终端设备的一些常见类型和特点。
前端设备前端设备是指我们用来接收并与用户进行交互的设备。
下面是一些常见的前端设备：1. 手机手机是我们每天都在使用的前端设备之一。
它们具有小巧便携的特点，可以轻松放入口袋或手袋中。
手机不仅可以打电话和发送短信，还具有许多其他功能，例如浏览网页、拍照、玩游戏等。
如今，智能手机已经成为大多数人的必备物品。
2. 平板电脑平板电脑是一种介于手机和电脑之间的设备。
它们比手机大，比电脑轻便。
平板电脑通常具有较大的触摸屏，并配备了各种应用程序，用于浏览网页、观看视频、阅读电子书等。
平板电脑的多功能性和便携性使其成为旅行和娱乐的理想设备。
3. 可穿戴设备可穿戴设备是指可以佩戴在身上的电子设备，例如智能手表、智能眼镜等。
这些设备通常与手机或其他终端设备配对使用，可以接收通知、监测健康状况、记录运动数据等。
可穿戴设备的出现使得人们更方便地获取信息，并且成为时尚潮流的一部分。
终端设备终端设备是指我们用来处理和存储数据的设备。
下面是一些常见的终端设备：1. 个人电脑个人电脑是最常见和最常用的终端设备之一。
它们通常由处理器、内存、硬盘和显示器等组成，可以用于各种任务，例如办公工作、游戏、网上冲浪等。
个人电脑也可以连接到其他设备，如打印机、扫描仪、音响等，以实现更多功能。
2. 笔记本电脑笔记本电脑是一种便携式的个人电脑。
它们比台式电脑更轻薄，可以随时随地使用。
笔记本电脑通常具有内置的键盘、触摸板和显示屏，并配备了电池以提供独立的电力供应。
这使得笔记本电脑成为商务人士和学生的首选设备。
3. 服务器服务器是一种高性能的终端设备，用于存储和处理大量数据。
服务器通常位于数据中心，并提供网络服务，如网站托管、电子邮件服务等。
中国电信全球眼-无线视频监控业务方案
产品介绍产品介绍-应用功能
视频质量选择 手机号码登录 实时视频浏览 云镜控制 视频截图 手机录像 主动休眠 短信唤醒 多码流 用户可根据手机接入网络情况，选择普通画质（ 用户可根据手机接入网络情况，选择普通画质（QCIF）或清晰画质 ） ），清晰画质只在 网络环境下有效。 （QVGA），清晰画质只在 网络环境下有效。 ），清晰画质只在3G网络环境下有效 用户可利用手机号码作为认证信息，通过客户端登录界面“ 用户可利用手机号码作为认证信息，通过客户端登录界面“一键登 按钮，实现业务登录。 录”按钮，实现业务登录。 通过手机终端（包括客户端） 通过手机终端（包括客户端）进行远程实时浏览各监控点视频图像 提供开始浏览、停止浏览、退出浏览等功能。 ，提供开始浏览、停止浏览、退出浏览等功能。 在视频实时浏览状态下，用户可通过手机终端可对监控点的云台、 在视频实时浏览状态下，用户可通过手机终端可对监控点的云台、 镜头设备进行各种控制。 镜头设备进行各种控制。 在视频实时浏览状态下， 在视频实时浏览状态下，用户可通过手机终端抓拍当前播放视频的 图像，并可以配置存放路径。 图像，并可以配置存放路径。 在视频实时浏览状态下，用户可进行手机本地录像， 在视频实时浏览状态下，用户可进行手机本地录像，并回放本地录 像。 当某监控点长时间无人观看时， 当某监控点长时间无人观看时，前端设备主动向平台发送休眠信息 进入休眠状态，释放无线资源。 ，进入休眠状态，释放无线资源。 对处于休眠状态的前端设备，当客户端有视频请求时，可通过发送 对处于休眠状态的前端设备，当客户端有视频请求时， 短信激活前端设备。 短信激活前端设备。 针对客户的监控客户端类型（PC型、手机型），前端设备输出多种 针对客户的监控客户端类型（ 型 手机型），前端设备输出多种 ）， 匹配的码流。 匹配的码流。
1.全球眼整体介绍
系统组成：一、二级监控中心
完成图像查看、历史 调用、远程控制等功 能操作。 18个监视器加上2×2 大屏拼接构成电视墙
千兆接入
中
国
电
信
Government & Enterpris e Customer Department
系统组成-基层分控中心
完成图像查看、历 史调用、远程控制 等功能操作。 8个监视器加上1块 等离子大屏构成电 视墙 100M接入
全球眼整体介绍
讲解人：马彬墛
四川天翼网络服务有限公司 时间：2012年元月
目录
1 2 3 4
视频监控系统发展史 全球眼业务介绍 全球眼组成原理及功能介绍 全球眼客户端基本操作及功能
中
国
电
信
Government & Enterpris e Customer Department
视频监控系统概述
随着科学技术和安防事业的发展，视频监控系统技术经历了如下发展过程:
武侯公安城区“两抢、两盗”比同期下降18.5%
中 国 电 信
Government & Enterpris e Customer Department
典型行业应用
社会治安
码头监 控
旅游观景
城市交通柜台监控Biblioteka 加油站监控车辆定损
收费站监控
油库监控 中 国 电 信
Government & Enterpris e Customer Department
使用全球眼后感受
•安装方便； •操作界面图形化方式，使用简单； •系统扩展灵活； •费用合理； •通过全球眼的应用，定损中心的骗保事件大 大降低，相关的保险纠纷也明显减少了。
科达全球眼系统MTC前端编解码器配置
1.1 KDM2400视频编码器之接口
LAN
传输网络 E1 控制（ 控制（RS232/RS422/RS485） ）
门磁探测器 烟感探测器 温感探测器 红外探测器
KDM2400视频编码器之接口指示灯 视频编码器之接口指示灯
在编码器右侧有8盏状态显示灯 当相应的端口有设备接入时其状 在编码器右侧有 盏状态显示灯,当相应的端口有设备接入时其状 盏状态显示灯 态指示灯会亮起,并且正常后会变绿色 并且正常后会变绿色.其中常见的指示灯有 态指示灯会亮起 并且正常后会变绿色 其中常见的指示灯有 1.RUN系统状态指示灯 绿色表示编码器硬件系统运行正常 红色 系统状态指示灯(绿色表示编码器硬件系统运行正常 系统状态指示灯 绿色表示编码器硬件系统运行正常,红色 表示硬件工作不正常,请更换编码器 请更换编码器) 表示硬件工作不正常 请更换编码器 2.ETH1 ETH2以太网状态指示灯 绿色表示物理链路连通 红色表 以太网状态指示灯(绿色表示物理链路连通 以太网状态指示灯 绿色表示物理链路连通,红色表 示物理链路协商不正常,请检查网络线缆质量以及是否正常连接 请检查网络线缆质量以及是否正常连接) 示物理链路协商不正常 请检查网络线缆质量以及是否正常连接 3.LINK 链路状态指示灯 绿色表示线路正常 红色请检查网络接 链路状态指示灯(绿色表示线路正常 绿色表示线路正常,红色请检查网络接 口配置参数是否正确) 口配置参数是否正确
1.3 KDM2500视频解码器
• 嵌入式小型化设计 • MPEG-4视频解码 视频解码 • 1个复合 端子输出 个复合C端子输出 个复合 • 1个VGA输出 个 输出 • 最高 最高720×576（4CIF）的分辨率 × （ ） • 1路双向音频 路双向音频 • 内置 内置Web服务 服务 • 同时支持 专线和以太网传输 同时支持E1专线和以太网传输 • 1个RS232接口 个 接口 • 64K～4M传输带宽 ～ 传输带宽
电信全球眼介绍
4.9电信全球眼系统方案产品概述“全球眼”是中国电信提供的基于IP技术和宽带网络（含3G 移动网络）的远程视频监控业务。
本产品充分发挥中国电信无处不在的网络资源优势，通过网络视频监控业务平台，将分散、独立的采集点图像信息进行联网处理，实现跨区域的统一监控、统一管理及分级存储，满足客户进行远程监控、管理、信息传递和应急指挥的需求。
产品功能•网络化远程监控：借助中国电信网络（有线网络或移动网络）和全球眼平台，随时随地观看监控点视频图像；•云镜控制：通过中国电信网络对远程的摄像机进行镜头、云台的控制，提供预置位设置、自动巡航等功能；•灵活存储：提供中心存储、监控中心存储、客户端存储、前端存储等多种存储方式；•远程配置管理：通过平台对前端设备进行远程配置和管理；•无线视频监控：提供手机视频浏览服务和无线视频采集服务。
产品特色•电信级运营平台，提供性能可靠、质量稳定的业务；•共享平台，有效降低客户一次性投资；•多种类型前端设备：有线型、无线型视频服务器、IP Camera （IP 摄像机）；•多种接入方式：有线接入（ADSL、LAN）、无线接入（1X、3G-EVDO）；•多种监控终端：监控器、PC机、中国电信天翼手机。
系统架构•全球眼平台：系统的核心，提供媒体处理、设备管理、视频转码等核心功能；•客户端：用户可以通过PC或中国电信天翼手机客户端随时随地访问监控点的图像；•前端：完成对监控点的视频采集和上传。
•承载网：包括有线网、移动网。
改造方案济南市中级人民法院原有监控系统采用海康视频综合平台。
接入中国电信“全球眼”视频平台需将中院本地视频监控图像纳入中国电信全球眼视频平台，此项目中，拟采用中间转接软件的方式进行监控系统的改造，使本地的监控图像可以通过中国电信专线网络接入中国电信全球眼平台，用户可以采用互联网和3G天翼手机的方式随意调用前端视频图像。
全球眼 业务推介材料-集团详版30页PPT文档
一种新型管理系统，延伸了我们视觉和听觉.
数据上传：
FTP+实时流媒体； 编码格式：MPEG-4。
中国电信
控制中心
系统设备管理：
•全球眼系统核心 工作状态监视 • 设备注册管理 用户认证管理 •控制指令转发 设备时间、心跳管理 •设备自动中心注册授权
操作人员管理：
权限/角色注册管理
中国电信
全球眼®系统-中心存储服务平台
• 系统数据存储管理中心 • 存储模块的管理和监测 • 平衡网络中数据信息流 • 海量存储空间
• 实现数字图像存储功能，并根 据实际租用空间或帧速支付相 应的租用费用
中国电信
采用全球眼系统优势
1、全省一个网，将分部各地的近若干个网点联为一体。没有联网的系统，其 作用非常单一有限，主要为案件提供证据。联网后的系统，其作用得到极大 延伸，特别是帮助上级领导和机构及时、全面、准确地了解所辖范围的客户 状况、员工效率、服务态度、管理水平以及安全状态，成为管理的好帮手。 2、免去固定资产的投入，中国电信根据用户的不同情况提供多种支付方式： 一次性或按月支付，无论如何其好处甚多。 3、免去用户自己的维护后勤人员，可以裁减人员数量，也没有计划外的临时、 不可预见费用，享受组织机构完善、保障措施严密的电信级全程服务。 4、没有技术升级、设备更新换代的浪费，没有时间风险。现代电子技术发展 日新月异，设备的生命周期很短，被迫的淘汰不可避免，中国电信把用户的 风险降低为零。
中国电信全球眼前端子系统和客户端设备
附件3：中国电信“全球眼”前端子系统和客户监控中心（含客户端）安装设计规范1目的为了保证全球眼业务系统（以下简称系统）的前端子系统及客户监控中心（客户端）的安装的规范性，做到安全适用、确保质量，特制定本规范。
2适用范围及总体要求2.1.本规范适用于系统的新建、扩展和改建工程的设计、施工以及维护、验收。
2.2.系统的工程设计、安装、验收、维护应符合安防行业有关视频监控系统标准规范要求。
3引用标准《安全防范工程技术规范》（GB50348-2004）《民用闭路监视电视系统工程技术规范》（GB50198-94）《建筑物电子信息系统防雷技术规范》（GB50343-2004）《工业企业通信接地设计规范》（GBJ 79-85）《建筑物防雷设计规范》（GB 50057-94）《30MHZ-1GHZ声音和电视信号的电缆分配系统》（GB/T 6510-1996）《工业企业通用设计规范》（GBT42-81）《中华人民共和国公共行业标准》（GA/T70-94）《安全防范工程程序与要求》（GA/T75-94）《电气装置安装工程施工及验收规范》（BGJ232.90.92）《民用闭路监视电视系统工程技术规范》（GB50198-94）《民用工业建筑电气设计规范》（GJT16-92）《电视系统视频指标》（CCTR RECOMMENDATION 472-3）4系统实施技术要求4.1使用全球眼业务的条件（1）客户申请开通“全球眼”业务。
（2）接入线路：ADSL、LAN、VPN、专线等任一种接入线路。
（3）符合中国电信“全球眼”视频监控技术规范要求的前端子系统设备（视频服务器、摄像头等）。
4.2接入线路速率要求（1）包括前端设备的接入和客户监控中心（中心点、分中心、控制点）的接入。
（2）前端设备的接入应该考虑保证上行速率的最低要求，客户监控中心（中心点、分中心、控制点）的接入线路应该考虑保证下行速率的最低要求。
（3）用于全球眼业务的ADSL、LAN、专线、互联网接入线路速率应不低于256Kbps。
全球眼文档
全球眼引言全球眼是一种技术创新，它使用卫星和无人机等远程感知技术监测地球表面的变化和活动。
这一新兴技术使得我们能够获得无与伦比的全球视野，有助于研究和了解地球上发生的各种现象。
本文将探讨全球眼技术的原理和应用，以及它对科学研究、环境保护和社会发展的潜在影响。
全球眼的原理全球眼利用遥感技术和无人机等载具，通过搭载高分辨率摄像头、红外线传感器和其他传感器等设备，实时监测地球表面的变化。
这些设备收集的数据通过卫星或无线网络传输回地面站，然后进行分析和处理。
全球眼的核心原理是利用高分辨率摄像头和传感器捕获地球表面的图像和数据。
这些图像和数据可以提供信息，用于监测和分析各种地球现象，如天气变化、自然灾害、陆地覆盖变化等。
通过对这些数据的处理和分析，科学家、政府和其他利益相关者可以更好地了解地球上发生的事情，并采取相应的措施。
全球眼的应用科学研究全球眼的应用对科学研究具有重要意义。
科学家可以利用全球眼的数据来研究天气、气候变化、城市发展、农业等诸多领域。
通过对地球表面变化的实时监测和数据分析，科学家能够深入了解地球系统的运作机制，为环境保护和可持续发展提供重要依据。
例如，在气候变化研究中，全球眼可以提供大量的气象数据，这有助于科学家更准确地预测气候变化的趋势和影响。
同时，全球眼还能够监测和分析陆地覆盖的变化，帮助科学家研究生物多样性的保护和生态系统的可持续管理。
环境保护全球眼在环境保护方面也有着广泛的应用。
通过监测和分析土地利用变化、森林覆盖变化、水源污染等问题，全球眼可以帮助环境保护机构及时发现和解决环境问题。
此外，全球眼还可以监测动植物迁徙和栖息地的变化，为野生动植物保护提供重要数据支持。
全球眼的应用还可以提高环境监测的效率和准确性。
传统的监测方法需要投入大量人力和物力资源，而全球眼可以自动化地收集和分析数据，减少人为误差，提高数据的可靠性和连续性。
社会发展在社会发展领域，全球眼也有着重要的应用。
例如，在城市规划中，全球眼可以提供高分辨率的图像数据，帮助政府和城市规划师了解城市的变化和发展趋势，以便更好地规划城市的发展和改善宜居性。
全球眼业务介绍
中国电信股份有限公司
相关技术发展趋势
中国电信股份有限公司
“全球眼”业务推出背景
功能对比 模拟视频监控 数字监控
网络监控
监控范围
小范围
大范围
基于Internet或 专网跨地区
单位管理员在业务开通的信息页面上，对显示项（用户账号或手机号码） 进行相关号码绑定；针对不同业务类型，提供差异化的绑定号码与管理 服务。
中国电信股份有限公司
公众固网全球眼功能
功能项
描述
远程图像实时调度与查看
远程监控台通过单画面或多画面功能总揽全局，实时控制监控 系统的开启、信息的存储和查询。
网络化监控功能 远程管理控制
？超思级考链接 对于我们整体集成的固定全球眼监控项目，我们的移动拓展模式是什么？ 对于我们仅提供链路的固定全球眼监控项目，我们的移动拓展模式是什么？ 中国电信股份有限公司
手机视频浏览服务
监控点搜索 视频实时浏览
视频截图
云镜控制 亮度调节 图像旋转
终端显示适配
客 单位开通
户 信息查询
自
服 成员号码
务 绑定与管
聚类客户现行套餐组合营销建议
套餐
全球眼
带宽及终端
目标客户
+ 商家联盟X100套餐
商家联盟X150套餐
40元提 速包
140、190元/月
0元全球眼功能包 89元全球眼加装包
4M
积分补贴 （400、600）
新装、策反用户 固话老用户
229元/月，享受4M宽带、50元话费、送全球眼、预存送价值400/600手机
全球眼系统简介(电信技术培训)
报警喇叭 报警探头
电视墙
长延时录像机
图例
视频线 控制线 报警信号线 音频线
监视器
矩阵控制主机 主控
摄 采集点1 像
机 及 云 采集点n 台
副控
❖ 硬盘录像机系统
电视墙 报警喇叭
视频分配器
图例
视频线 控制线 报警信号线 音频线 网络线
报警探头
硬盘录像机
摄 采集点1 像
机 及 云 采集点n 台
网络 用户
POWERFAULT DATA ALARM
前端设备 本地存储
POWERFAULT DATA ALARM
前端设备 本地存储
POWERFAULT DATA ALARM
前端设备 本地存储
❖ 全球眼®系统组网 传输网络 • INTERNET • 行业客户专网
系统设备接入方式
• LAN （Switch/Router） • 2M（E1/10Base-T） • Satellite（Modem） • ADSL（Modem） • WLAN（AP）或其它
一种新型管理系统，延伸了我们视觉和听觉.
❖ 全球眼®网络视频监控业务
全球眼®网络视频监控业务是由中国电信推出的一项完 全基于宽带网的远程图像监控、传输、存储，管理的增值 业务。
❖ 全球眼®网络图像管理系统
中国电信全球眼®业务的支持系统。
❖ 全球眼®系统客户端
1、全球眼系统可以同时提供B/S及 C/S两种访问使用模式 2、系统提供专用客户端和WEB浏览 器两种不同方式的客户端软件，并基 于面向对象技术开发，满足包括业务 管理及系统维护人员在内的不同应用 用户的使用需要
ChinaNet/客户专网
LAN / ADSL
分发服务器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上中海国电电上信信海股信研份究息有院限网公络司部
联网视频监控系统基本组成
监控系统平台
传送网络
主监控台
外围设备
前端设备
副监控台
上中海国电电上信信海股信研份究息有院限网公络司部
监控范围 组网形式 系统管理 可扩展性 察看方式 系统规模 远程管理 资料保存 安全性
总结 各种监控系统的比较
模拟视频监控 小
上中海国电电上信信海股信研份究息有院限网公络司部
性能要求
• 承载网性能要求
承载协议 TCP UDP
丢包率上限 1/100 1/1000
网络延时上限 200ms 500ms
延时抖动上限 50ms 100ms
• 图像参数要求
1. 视频制式：PAL； 2. 图像分辨率要求支持：QCIF、CIF、4CIF（D1）。选择支持2CIF； 3. 图像帧率：1~25F/S可调； 4. 视频质量： 5. 分辨率CIF 、帧率25F/S 、码流量384－512kbps情况下 要求 ≧220TVL 6. 分辨率4CIF(D1)、帧率25F/S 、码流量<1.5Mbps情况下 要求 ≧275TVL 7. 视频在Internet上传输时，具有良好的流畅度，不得频繁出现马赛克或拖影现象。 • 传输要求
CU
PU VVVTTTDDDUUU
媒体通信和部分与媒体相关的信令通信在两域VTDU间、两域的PU和CU间进行。 信令通信在两域的CMS间进行。 每个域可与多个域进行互联通信。仅在两域间存在业务联系时才建立互联。 为实现跨域访问，平台使用“平台静态路由表”实现消息路由。某平台A与另一平台B发生 业务联系时，须向B平台CMS注册，随后B平台再向A平台注册。平台只包含与其有互联业务 的平台路由记录，平台地址变化时需更新到与其平台静态路由表中的平台。
二、终端设备介绍 (CU)
1、视频解码器 2、视频矩阵 3、控制键盘 4、DLP拼接大屏
上中海国电电上信信海股信研份究息有院限网公络司部
➢ 按功能分类
• 枪机 • 一体化摄像机 • 高速球 • 网络摄像机 • 宽动态摄像机
1、监控摄像机介绍（1）
上中海国电电上信信海股信研份究息有院限网公络司部
1、监控摄像机介绍（2） ➢按彩色分类
1. 音视频传输码流可控，至少应可控在以下几档：128kbps、384kbps、512kbps、 768kps、1Mbps、1.5Mbps；
2、音视频流 编解码-传输 时延：<3秒；
3、报警信号传输时延：<1秒；
4、控制指令响应时延：<1秒。
上中海国电电上信信海股信研份究息有院限网公络司部
PU-前端设备
H.264:作为继MPEG4之后的新一代数字视频压缩格式，在较低带宽上提 供高质量的图像传输是H.264的应用亮点。具有低码流、高质量图像、容 错力强、网络适应性强的特点。
上中海国电电上信信海股信研份究息有院限网公络司部
国际主要音频标准
1．G.711 码率：64Kbps 特性：算法复杂度小，音质接近CD音质；优点：算法复杂度低，编解码延时最短 缺点：占用的带宽较高；应用领域：电话
备注：G.711能够接近CD音质，但是它所需的带宽大(64kbps)。如果网络带宽比较低， 可以选用低比特速率的编码方法，如G.723或G.729，这两种编码的方法也能达到传统 长途电话的音质，但是需要很少的带宽（G.723.1需要5.3/6.3kbps，G729需要 8kbps）。如果带宽足够并且需要更好的语音质量，就使用G.711，甚至可以使用宽带 的编码方法G722(64kbps)，这可以提供有高保真度的音质。
西安电信“全球眼”技术培训
——全球眼架构及前端设备概述
苏州科达 汪文杰 wangwenjie@
上中海国电电上信信海股信研份究息有院限网公络司部
目录
一、视频监控技术 二、视频图像编码技术 三、全球眼标准规范 四、前端及终端设备
上中海国电电上信信海股信研份究息有院限网公络司部
传统模拟系统
CU与CMS配套。
VTDU、NRU可分
CU 布式部署。
客户端单元
中心服务平台
上中海国电电上信信海股信研份究息有院限网公络司部
.多.. 域互联架构
CMSc
VNVTRTDUDUU
CU
PU VVVTTTDDDUUU
...
...
CMSa
CMSb
VNVTRTDUDUU
CU
PU
VVVTTTDDDUUU
域
VNVTRTDUDUU
上中海国电电上信信海股信研份究息有院限网公络司部
功能要求
系统功能
• 认证 • 计费 • 帐务 • 用户管理 • 权限管理 • 设备管理 • 系统管理 • 网络管理
业务功能
• 实时音视频浏览 • 云镜控制 • 录像 • 回放 • 报警与联动 • 音频对讲与音频广播
其它功能
• 分发 • 客户端私网穿透 • 系统时钟同步 • 支持前端设备动态IP地址 • 透明通道 • 矩阵控制 • 电子地图 • 智能图像技术 • 移动终端浏览
MPEG2:是DVD/超级VCD的视频图像压缩标准，提供广播级视频和CD级 的音频，它是高质量视频音频编码标准。作为MPEG-1的兼容性扩展。
MPEG4:一种适用在低带宽下进行信息交换的音视频处理技术，它的特点 是可以动态的侦测图像各个区域变化，压缩码流更低。MPEG4是网络视频 图像压缩标准之一，特点是压缩比高、成像清晰。
摄像机 云台
编码器
传送网络
云镜控制 键盘控制 矩阵控制 灯光控制 报警控制
PC 解码器
监控图像 遥控键盘
上中海国电电上信信海股信研份究息有院限网公络司部
录像技术-存储类型
网络存储单 元
数字显示墙 （电视墙）
控制台
客户监控中心
数字矩阵
视频分发单元
中心管理服务器
网络存储单元
电信监控中心集中存储 客户监控中心分布式存储 前端存储 本地电脑存储
自动录像：自动录像指的是系统支持的定时录像和周期录像。 手动录像：手动录像实际上就是手动操作完成录像任务。 报警录像 ：系统支持告警联动。 动态侦测录像 ：当设置告警区域内变化区域大于设定百分比时，系统会
产生告警，从而形成告警联动录像。
上中海国电电上信信海股信研份究息有院限网公络司部
报警联动功能
单独组网、复杂 复杂、手工管理
受限 传统监控中心
小 无 磁带 保密性差
数模结合视频监控 大 简单
网络数字视频监控 基于宽带网跨地域
简单
复杂、手工管理 受限
简单、远程管理 多级扩展
特定PC
网络访问、随时随地
小 差 数字硬盘 一般
大 好 分级存储 高
上中海国电电上信信海股信研份究息有院限网公络司部
远程控制技术
2．MP3 码率：32～128kbps/ch（压缩率10～12） 特性：编码复杂，用于互联网上的高质量声音的传输，如MP3音乐压缩 10倍，支持单声道/立体声；优点：压缩比高，适合用于互联网上的传播
上中海国电电上信信海股信研份究息有院限网公络司部
目录
一、视频监控技术 二、视频图像编码技术 三、全球眼标准规范 四、前端及终端设备
视频采集设备 音频采集设备 云台及解码器 报警输入设备 报警输出设备器
RS485
音 视 频 编 码 设 备
RJ45
I/O IN
网络
I/O OUT 音视频数据信号线 输出控制信号线 开关量输入输出信号线
音频数据压缩处理； 视频数据压缩处理； 音视频数据存储与网 络传输； 云台、镜头控制响应； 辅助开关控制； 报警输入输出控制； 报警联动控制； 设备参数配置管理。
支持C/S 、B/S两种电信/企业客户端应用系统
上中海国电电上信信海股信研份究息有院限网公络司部
目录
一、视频监控技术 二、视频图像编码技术 三、全球眼标准规范 四、前端及终端设备
上中海国电电上信信海股信研份究息有院限网公络司部
目录 一、前端设备介绍 (PU)
1、监控摄像机 2、摄像机配件 3、视频编码器 4、告警设备
上中海国电电上信信海股信研份究息有院限网公络司部
数字监控系统
1)采用同轴电缆、光纤+光端机进行传输 2)多媒体控制主机或硬盘录象机（DVR）进行数字化处理
电视墙
视频分配器 光端机接入机组
视频矩阵
光端机
接入光纤网
监控点1
硬盘录像机
控制输出
光端机
监控点2
上中海国电电上信信海股信研份究息有院限网公络司部
• 黑白摄像机：色彩单一 • 彩色摄像机：色彩亮丽 • 日夜转换型摄像机：彩色转黑白
IP网络
报警 报警 输入 输出
报警 报警 输入 输出
全球眼网络摄像机
用户监控点1
全球眼网络摄像机
带云台及可变镜头
用户监控点2
数字显示墙 电视墙
控制台
用户监控中心
数字矩阵
xDSL LAN等 各种上网方式
访问客户端
…
报警输出 报警输入 采集点1
全球眼视频服务器 本地录像
用户监控点n
采集点n
特洛伊咖啡壶 数字化远程监控的起源
上中海国电电上信信海股信研份究息有院限网公络司部
分层架构
上中海国电电上信信海股信研份究息有院限网公络司部
PU
前端单元
单域架构
用户认证/授权/记帐服务器
AAA CMS 中心管理服务器 VNVTRTDUDUU VVVTTTDDDUUU 网络录像服务器
视频转分发单元
PU、VTDU、 NRU均仅接受本域 管辖。可为异域提 供媒体访问接口。
烟感探测器 温感探测器
声光告警、联 动告警输出
编码器
