第六章-机械加工工艺规程设计
机械制造技术基础第六章课后题答案
6-1什么是生产过程，工艺过程和工艺规程（1）生产过程一一将原材料转变为成品的过程。
（2）工艺过程一一在生产过程中，凡是改变生产对象的形状、尺寸、位置和性质等，使其成为成品或半成品的过程称为工艺过程。
（3）工艺规程一一把合理工艺过程的有关内容写成工艺文件的形式，用以指导生产，这些工艺文件称为工艺规程。
6-2何谓工序、工步、走刀（1）工序是指一个（或一组）工人，在一台机床上（或一个工作地点）对同一工件（或同时对几个工件）所连续完成的那部分工艺过程。
（2）工步是在加工表面不变，加工工具不变，切削用量不变的条件下所连续完成的那部分工序。
（3）走刀又叫工作行程，是加工工具在加工表面上加工一次所完成的工步。
6-3零件获得尺寸精度、形状精度、位置精度的方法有哪些（1）零件获得尺寸精度的方法：试切法、定尺寸刀具法、调整法、自动控制法。
（2）零件获得形状精度的方法：轨迹法、成形法、展成法。
（3）零件获得位置精度的方法：找正法、装夹法。
6-4不同生产类型的工艺过程的特点：p222-223表6-4.6-5试述工艺规程的设计原则、设计内容、设计步骤。
（1）工艺规程的设计原则：1所设计的工艺规程应能保证机器零件的加工质量（或机器的装配质量），达到设计图样上规定的各项技术要求。
2应使工艺过程具有较高的生产率，使产品尽快投放市场。
3设法降低制造成本。
4注意减轻劳动工人的劳动强度、保证生产安全。
（2）工艺规程的设计内容及步骤：1分析研究产品的零件图及装配图。
2确定毛坯。
3拟定工艺路线，选择定位基准。
4确定各工序所采用的设备。
5确定各工序所采用的刀具、夹具、量具和辅助工具。
6确定各主要工序的技术技术要求及检验方法。
7确定各工序的加工余量，计算工序尺寸和公差。
8确定切削用量。
9确定工时定额。
10技术经济分析。
11填写工艺文件。
6-6拟定工艺路线需完成那些工作拟定工艺路线须完成的工作：1确定加工方法。
2安排加工顺序。
3确定夹紧方法。
机械制造工艺教案(第六章(二))
4、拉刀适应性差，一把拉刀只适于加工某一种尺寸和精度等级的一定形状的加工表面，且不能加工阶台孔、盲孔和特大直径的孔。由于拉削力很大，拉削薄壁孔时容易变形，不宜采用拉削。
5、拉刀结构复杂，制造费用高，因此只有在大批量生产中才能显示其经济、高效的特点。
拉削应遵守的基本规则：
主要部件：
压力表、液压传动部件、活塞拉杆、随动支架、刀架、床身、拉刀、支撑、工件、随动刀架。
（二）拉刀
组成：拉削用的刀具称为拉刀。由以下几部分：
柄部——拉刀安装于拉床时被刀架夹持的部分。
前导部——用来引导拉刀切削部分进入工作位置(如工件孔内)，防止拉刀歪斜。
切削部——由许多刀齿组成，包括粗切齿和精切齿，后排刀齿比前排刀齿分别高出一个齿升量(一般为0．02～0．1mm)。加工中各排刀齿依次切除一层金属，并在一次行程中切除全部加工余量。校准部——起校正和修光作用，以提高加工精度和减小表面粗糙度值。
2、插键槽
装夹工件并按划线校正工件位置，然后根据工件孔的长度(键槽长度)和孔口位置，手动调整滑枕和插刀的行程长度和起点及终点位置，防止插刀在工作中冲撞工作台而造成事故。键槽插削一般应分粗插及精插，以保证键槽的尺寸精度和键槽对工件轴线的对称度要求。
3、插方孔
（1）插小方孔时，可采用整体方头插刀插削；
（2）插较大的方孔时，采用单边插削的方法。
插削的主要内容：
插键槽
插方孔
插多边形孔
插花键孔
1、插刀
插刀也属单刃刀具，插刀与刨刀相比，插刀的前面与后面位置对调，为了避免刀杆与工件已加工表面碰撞，其主切削刃偏离刀杆正面。插刀的几何角度一般是：前角γ0= 0º～12º，后角α。=4º—8º。常用的尖刃插刀主要用于粗插或插多边形孔，平刃插刀主要用于精插或插直角沟槽。

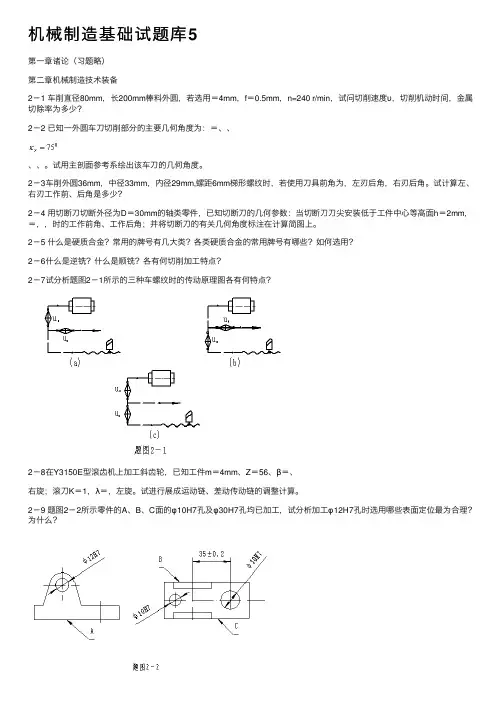

机械制造基础试题库5
机械制造基础试题库5第⼀章诸论（习题略）第⼆章机械制造技术装备2－1 车削直径80mm，长200mm棒料外圆，若选⽤＝4mm，f＝0.5mm，n=240 r/min，试问切削速度υ，切削机动时间，⾦属切除率为多少？2－2 已知⼀外圆车⼑切削部分的主要⼏何⾓度为：＝、、、、。
试⽤主剖⾯参考系绘出该车⼑的⼏何⾓度。
2－3车削外圆36mm，中径33mm，内径29mm,螺距6mm梯形螺纹时，若使⽤⼑具前⾓为，左刃后⾓，右刃后⾓。
试计算左、右刃⼯作前、后⾓是多少？2－4 ⽤切断⼑切断外径为D＝30mm的轴类零件，已知切断⼑的⼏何参数：当切断⼑⼑尖安装低于⼯件中⼼等⾼⾯h＝2mm，＝，，时的⼯作前⾓、⼯作后⾓；并将切断⼑的有关⼏何⾓度标注在计算简图上。
2－5 什么是硬质合⾦？常⽤的牌号有⼏⼤类？各类硬质合⾦的常⽤牌号有哪些？如何选⽤？2－6什么是逆铣？什么是顺铣？各有何切削加⼯特点？2－7试分析题图2－1所⽰的三种车螺纹时的传动原理图各有何特点？2－8在Y3150E型滚齿机上加⼯斜齿轮，已知⼯件m＝4mm、Z＝56、β＝、右旋；滚⼑K＝1，λ＝，左旋。
试进⾏展成运动链、差动传动链的调整计算。
2－9 题图2－2所⽰零件的A、B、C⾯的φ10H7孔及φ30H7孔均已加⼯，试分析加⼯φ12H7孔时选⽤哪些表⾯定位最为合理？为什么？2－10分析题图2－3所列定位⽅案：⑴指出各定位元件所限制的⾃由度；⑵判断有⽆⽋定位或过定位；⑶对不合理的定位⽅案提出改进意见。
图中：（a）图过三通管中⼼打⼀孔，使孔轴线与管轴线OX、OZ垂直相交；（b）车阶梯轴外圆；（d）在圆盘零件上钻孔，保证孔与外圆同轴；（e）钻绞连杆零件⼩头孔，保证⼩头孔与⼤头孔之间的距离及两孔平⾏度。
2－11分析题图2－4所列加⼯零件中必须限制的⾃由度，选择定位基准和定位元件，并在图中⽰意画出；确定夹紧⼒作⽤点的位置和作业⽅向，并⽤规定的符号在图中标出。
图（a）过球⼼打⼀孔；图（c）在⼩轴上铣槽，保证尺⼨H和L；图（d）过轴⼼打通孔，保证尺⼨L；图（e）⽀座零件上加⼯两通孔，保证尺⼨A和 H 。
工艺规程的制定
上一页 下一页
二、制订工艺规程的原始资料 制订工艺规程的原始资料主要有：
（1）产品整套装配图和零件工作图； （2）产品年产量； （3）本厂生产条件：设备、工装、工人技术水平 等情况； （4）毛坯生产和供应条件； （5）产品的验收质量标准。
上一页 下一页
整体结构
例如：双联斜齿轮的加工
∵齿轮间的轴向距离很小∴小齿圈 不能用滚齿加工、只能用插齿加工； 又∵插斜齿需专用螺旋导轨。
∴它的结构工艺性不好。
焊接处
——若能采用电子束焊，先分别滚切 两个齿轮，再将它们焊成一体，这样 的制造工艺就较好，且能缩短齿轮间 的轴向尺寸。
——由此可见，结构对工艺有着重要的
影响。
上一页 下一页
2、结构工艺性衡量的主要依据 ——产品的加工量、生产成本及材料消耗。
具体分析比较下述各项特征（6个）： a.机器或零件结构的通用化、标准化程度 b.老产品零部件的重复利用程度 c.平均加工精度和表面粗糙度系数 d.关键零件工艺的复杂程度 e.材料利用率 f.采用自动化加工方法的可能性
措施：减小铸件壁厚。壁厚减小一倍，重量减 小2/3倍。采用焊接件，重量下降20～30%、加 工量减小30～50%。
——大批量生产采用冲压件焊接结构
上一页 下一页
减轻零件重量
1和2采 用冲压 件代替 铸件， 可节省 材料和 工时。
采用轧制型材，减少直径，节省材料
上一页 下一页
(2)保证加工的可能性和经济性 要素：必须考虑加工时的安装、对刀、测量和提高切削效率。
上一页 下一页
⑤选择和确定机床设备、刀具、工时定额； ——对于专用工艺设备，应提出设计任务书。 ⑥确定工序尺寸及其公差； ⑦确定切削用量； ⑧确定时间定额； ⑨填写工艺文件。
6试题库之第六章 工艺规程设计.
第六章工艺规程设计一、单项选择1.选择精基准时，有时可设法在零件上专门加工一组供工艺定位用的辅助基准是：（）CA．符合基准重合加工；B．便于互为基准加工；C．便于统一基准加工；D．使定位准确夹紧可靠，夹具结构简单，工件安装方便。
2.一个部件可以有（）基准零件。
AA．一个；B．两个；C．三个；D．多个。
3.（）是工艺过程的基本单元，又是生产计划和成本核算的基本单元。
AA．工序；B．工位；C．走刀；D．工步4.轴类零件定位用的顶尖孔是属于( )：AA．精基准；B．粗基准；C．辅助基准；D．自为基准。
5.不能提高零件被加工表面的定位基准的位置精度的定位方法是（）。
cA．基准重合；B．基准统一；C．自为基准加工；D．基准不变。
6.经济加工精度是在（）条件下所能保证的加工精度和表面粗糙度。
DA ．最不利；B．最佳状态； C ．最小成本；D．正常加工。
7.在机械加工中直接改变工件的形状、尺寸和表面性能使之变成所需零件的过程称为（）。
BA．生产过程；B．工艺过程；C．工艺规程8.直线尺寸链采用极值算法时，其封闭环的下偏差等于（）。
CA．增环的上偏差之和减去减环的上偏差之和；B．增环的上偏差之和减去减环的下偏差之和；C．增环的下偏差之和减去减环的上偏差之和；D．增环的下偏差之和减去减环的下偏差之和。
9.装配系统图表示了（）。
①①装配过程②装配系统组成③装配系统布局④机器装配结构10.装配尺寸链组成的最短路线原则又称（）原则。
③①尺寸链封闭②大数互换③一件一环④平均尺寸最小工序余量公差等于( )。
①①上道工序尺寸公差与本道工序尺寸公差之和②上道工序尺寸公差与本道工序尺寸公差之差③上道工序尺寸公差与本道工序尺寸公差之和的二分之一④上道工序尺寸公差与本道工序尺寸公差之差的二分之一11.构成工序的要素之一是（）。
AA．同一台机床；B．同一套夹具；C．同一把刀具；D．同一个加工表面12.工时定额由下列几种时间组成的，其中改变工件的尺寸、形状相对位置所花的时间属于（ A ）A．基本时间B．辅助时间C．生理与休息时间D．布置工作地13.确定最小加工余量依据之一是（C ）A．上工序的工序尺寸B．本工序的工序尺寸C．上工序的工序尺寸公差D．本工序的工序尺寸公差14.生产产品的品种多而很少重复，同一零件的生产量很少的生产，称（A ）A．单件生产B．小批生产C．中批生产D．大量生产15.下列因素中不影响最小工序余量的是D 。
盘类零件机械加工工艺规程设计
毕业设计说明书题目盘类零件机械加工工艺规程设计专业机械制造与自动化班级机自0808学生姓名易宗洋指导教师陈帆2010年10月14日摘要：根据设计任务书的要求,本设计说明书针对盘类零件机械加工工艺规程设计进行说明。
主要内容包括从机床、刀具、毛坯的选择等等来确定加工的工艺方案的制定。
本文主要由一张二维零件图和一张三维实体图来描绘盘类零件的样子，从对零件组成、零件的加工顺序和加工方案拟定来分析，制定机械加工工艺卡、机械加工刀具卡与走刀路线图，最终完成机械加工所要的程序进行加工，使之符合要求。
关键词：盘类零件工艺方案的制定目录摘要………………………………………………………………第一章绪论……………………………………………第二章盘类零件的加工工艺分析……………………2.1分析零件的结构特点和技术要求……………………………2.2 毛坯的确定…………………………………………………………2.3基准的选择……………………………………………………第三章工艺路线的拟定………………………………………3.1表面加工方法的选择…………………………………………3.2工艺路线的拟定……………………………………………第四章设计工序内容………………………………………4.1机床、夹具和刀具的选择…………………………………………4.2加工余量和工序尺寸的确定……………………………………4.3切削用量的确定…………………………………………………第五章填写工艺文件…………………………………………第六章总结…………………………………………参考文献…………………………………………………………第一章绪论在加工盘类零件时，为了克服盘类零件的轮廓形状复杂、难于控制尺寸，以至得不到理想的表面粗糙度和形状精度要求等特点。
因此，对零件结构工艺性分析、基准的选择、刀具的选择、工艺路线的确定、程序的编制等均有较高的要求。
在制定零件加工工艺过程中，需要注意的是所要零件的结构特点、精度、等技术要求，选用合理的加工工艺。
机械制造基础第六章 第一、二、三节
粗拉 IT9～10 Ra 1.25～5
饺 IT6～9 Ra 0.32~10
精镗 IT7～9 Ra 0.63～5
粗磨 IT9～11 Ra1.25～10
精拉 IT7～9 Ra0.16~0.63
推 IT6～8 Ra0.08~1.25
手饺 IT5
Ra0.08~1.25
精磨 IT7～8 Ra0.08~0.63
3.工艺过程—在生产过程中凡直接改变生产对象的尺寸、形状、性能（包括 物理性能、化学性能、机械性能等）以及相对位置关系的过程，统称为工艺 过程，工艺过程又可分为铸造、锻造、冲压、焊接、机械加工、装配等工艺 过程。本课程只研究机械加工工艺过程和装配工艺过程。 4．机械制造工艺过程—指零件的机械加工工艺过程和机器的装配工艺过 程的总和。
（6）选择不同的生产模式和制造技术的准则是什么？过去是——质量、生 产率、成本也称为切削加工的技术指标；现在是——T（交货时间）、Q （质量）、C（成本）、S（服务）
2.生产组织方式（三种）
（1）生产全部零件，并组装整机 特点：1）必须拥有加工所有零件及部装、总装的设备，形成大而全，小 而全的企业。 2）市场一旦有变化适应性差 3）设备负载不平衡，固定资产利用率低。 4）定岗人员忙闲不均，不便管理，难以调动全员积极性。
半精铣 IT8～11 Ra 2.5¬10
机械制造课程设计-减速器传动轴机械加工工艺规程设计及工艺装备
机械制造技术课程设计说明书减速器传动轴机械加工工艺规程设计及工艺装备指导老师: 张月玲学生:陈颂祥学校: 上海理工大学专业:机械设计制造及其自动化日期:2015.5.20机械制造技术课程设计说明书减速器传动轴机械加工工艺规程设计及工艺装备机械制造技术课程设计任务书一、设计题目：减速器传动轴机械加工工艺规程设计及工艺装备。
二、课程设计的目的与要求1．课程设计的目的机械制造技术基础课程设计是机械制造专业教学中组成部分，是一个重要的实践性教学环节。
通过课程设计，要达到的目的是：（1）培养学生善于综合运用学到的专业知识，使之具有独立分析和解决一般工艺问题的能力。
（2）养学生正确的设计观点和认真负责的工作态度，掌握零件加工工艺规程的设计内容、步骤和方法，巩固和深化课堂所学的知识。
（3）提高学生计算机的应用能力。
（4）培养学生查阅和运用有关标准手册，参考书等技术资料的能力。
2．课程设计要求（1）认真阅读课程设计指导书，明确课程设计的目的要求，了解课程设计的内容、步骤和方法及其它有关规定。
（2）按指导书规定的设计内容，独立按时完成自己的设计任务。
指导教师的主要作用是规定设计任务，审查方案，检查设计进度以及介绍参考资料。
（3）在设计工作中要注意理论联系实际，努力培养自己的独立工作能力，充分发挥主动性和创造性，使设计在技术上比较先进又切实可行，既能保证产品质量三、设计的内容和要求:1.编写课程设计说明书2.机械加工工艺规程卡片：（1）减速器传动轴的机械加工工艺过程卡（2）传动轴的机械加工工艺过程指定工序的工序卡3.绘制减速器传动轴毛坯图和零件工作图4.参考进度机械制造技术课程设计说明书参考目录第一章概述 (4)1.课程设计的目的要求2.课程设计的内容3.设计步骤和方法第二章零件分析 (5)1.传动轴的作用2.传动轴的工艺分析3.生产纲领的计算与生产类型的确定第三章确定毛坯、绘制毛坯图 (8)第四章拟定传动轴的工艺路线 (9)第五章选择加工设备及工艺装备 (13)第六章加工工序设计 (15)第七章设计小结 (21)第八章参考资料 (22)第一章概述一、课程设计的目的要求1.机械制造技术基础课程设计，是以切削理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本能力的培养；是综合运用机械制造技术的基本知识、基本理论和基本技能，分析和解决实际工程问题的一个重要教学环节；是对学生运用所掌握的“机械制造技术基础”知识及相关知识的一次全面训练。
机械制造技术基础第六章
机械制造技术基础第六章
第四节 工艺尺寸链
一、尺寸链及尺寸链计算公式
1. 在工件加工和机器装配过程中，由相互连
接的尺寸形成的封闭尺寸组，称为尺寸链。
图6-10 尺寸链示例
机械制造技术基础第六章
2.基准面在加工时经过转换的情况
在复杂零件的加工过程中，常常出现定位基 准不重合或加工过程中需要多次转换工艺基准时， 工序尺寸的计算就复杂多了，不能用上面所述的 反推计算法，而是需要借助尺寸链的分析和计算， 并对工序余量进行验算以校核工序尺寸及其上下 偏差，在下节详述。
3.孔系坐标尺寸的计算
机械制造技术基础第六章
3.尺寸精度的获得方法 (1)试切法 (2)定尺寸刀具法 (3) (4)自动控制法
机械制造技术基础第六章
四、机械加工工艺与生产类型
1.
生产类型的划分依据是产品或零件的年生产 纲领，产品的年生产纲领就是产品的年生产量。
N=Qn(1+a%)(1+b%)
ቤተ መጻሕፍቲ ባይዱ
式中
N——零件的年产纲领(件/年)
机械制造技术基础第六章
4.极值法解尺寸链的计算公式
图6-12 基本尺寸、极限偏差、公差与中间偏差
机械制造技术基础第六章
4.极值法解尺寸链的计算公式
(1)封闭环基本尺寸A0等于所有增环基本尺寸 (Ap)之和减去所有减环基本尺寸 (Aq)
k
m
A0＝∑Ap-∑Aq
p＝1 q＝k+1
式中 m—— k——
2)应使工艺过程具有较高的生产率，使产品尽 3) 4)注意减轻工人的劳动强度，保证生产安全。
金属工艺学第六章 工艺过程基本知识1
3、 举例：
（1） 轴类零件： 车床主轴：45号钢模锻件 ； 阶梯轴（直径相差不大）：棒料
（2） 箱体或支架： 铸造件或焊接件
（3） 齿轮： 小齿轮：棒料 ；大多数中型齿 轮：模锻件 ；大型齿轮：铸钢件
第三节 工件的定位原理及定位基准的选择
第二节 零件工艺性分析与毛坯的选择
一、零件工艺性分析
零件结构工艺性： 是指所设计的零件在能满足使用要求 的前提下制造的可行性和经济性。 它包括零件的各个制造过 程中的工艺性，有零件结构的铸造、锻造、冲压、焊接、热 处理、切削加工等工艺性。
1、查零件图的完整性 审查零件图上的尺寸标注是否完整、结构表达是否清楚。
1、机械加工工艺规程 1）定义： 规定产品或零部件制造工艺
过程和操作方法等的工艺文件称为工艺规程。 其中，规定零件机械加工工艺过程和操作方 法等的工艺文件称为机械加工工艺规程。
2、工艺规程的作用：
（1） 指导生产的主要技术文件； （2） 是生产组织和生产管理的依据； （3） 是新建或扩建工厂或车间主要技术资料。
小批生产 中批生产 大批生产 3）大量生产
生产类型的划分:
零 件 的 年 产 量 （ 件 ）
生 产 类 型 重 型 零 件中 型 零 件 轻 型 零 件
单 件 生 产< 5
< 10
< 100
成 批 小批 5～ 100 10～ 200 100～ 500
生 产 中批 100～ 300 200～ 500 500～ 5000
例2:图示零件左图加工较为困难，而改为右图的组合件，加工 并不困难。
10）被加工表面形状应尽量简单
四）零件结构和尺寸标注应便于测量
例1:图示零件18000.025 外圆应采用百分尺测量，左图的结构
《机械制造技术基础》 教学大纲 及 教案全套
《机械制造技术基础》教学大纲及教案全套第一章：机械制造概述教学目标：1. 了解机械制造的基本概念、分类和特点。
2. 掌握机械制造过程的基本步骤。
3. 熟悉机械制造中的常见问题和解决方案。
教学内容：1. 机械制造的基本概念和分类。
2. 机械制造过程的基本步骤。
3. 机械制造中的常见问题和解决方案。
教学方法：1. 讲授法：讲解机械制造的基本概念、分类和特点。
2. 案例分析法：分析机械制造过程中的实际案例，讨论常见问题和解决方案。
教学资源：1. 教材：《机械制造技术基础》。
2. 课件：机械制造过程的图片和视频。
教学评估：1. 课堂讨论：评估学生对机械制造过程的理解和分析能力。
2. 课后作业：评估学生对机械制造基本概念和步骤的掌握程度。
第二章：金属切削原理教学目标：1. 了解金属切削的基本概念和原理。
2. 掌握金属切削过程中刀具与工件的相互作用。
3. 熟悉金属切削过程中切削力、切削热和切削变形的基本规律。
教学内容：1. 金属切削的基本概念和原理。
2. 刀具与工件的相互作用。
3. 切削力、切削热和切削变形的规律。
教学方法：1. 讲授法：讲解金属切削的基本概念和原理。
2. 实验法：观察和分析刀具与工件的相互作用。
3. 数值分析法：计算切削力、切削热和切削变形。
教学资源：1. 教材：《机械制造技术基础》。
2. 实验设备：刀具、工件和切削实验机。
3. 课件：金属切削过程的动画和图表。
教学评估：1. 课堂讨论：评估学生对金属切削原理的理解。
2. 实验报告：评估学生对刀具与工件相互作用实验的分析能力。
第三章：金属切削机床及刀具教学目标：1. 了解金属切削机床的分类和结构。
2. 掌握金属切削机床的工作原理和操作方法。
3. 熟悉刀具的类型、结构和选用原则。
教学内容：1. 金属切削机床的分类和结构。
2. 金属切削机床的工作原理和操作方法。
3. 刀具的类型、结构和选用原则。
教学方法：1. 讲授法：讲解金属切削机床的分类和结构。
机械制造工艺学第六章机器装配工艺过程设计
22
选择装配法
.
2）分组选配法
定义：将各组成环的公差按经济
精度加工适当放大，再按实际测量尺 寸将零件分组，按对应的组分别进行 装配，以达到装配精度要求的选择装 配法，称为分组选配法。
应用：在大批大量生产中，装配那
些精度要求特别高，若用互换装配 法装配，组成环的制造公差过小， 加工很困难或很不经济，此时可以 采用分组选配法装配。
1）不完全互换装配法
实质是将组成环的制造公差适
当放大，使零件容易加工，但这会 使极少数产品的装配精度超出规定 要求，但这种事件是小概率事件， 很少发生。
优点：扩大了组成环的制造公差，零件
制造成本低；装配过程简单，生产效率高。
2）特点
不足之处是：装配后有极少数产品达不
到规定的装配精度要求，须采取另外的返
对于孔的中心距位置尺寸，应标注成对称公如：50 0.3 。
36
等公差法
④ 解算装配尺寸链，求协调环的上、下偏差。
n1
⑤验算： T( A ) T( A )
0
I
i 1
(封闭环的公差应等于各组成环的公差之和) 。
37
3、等公差法举例
⑴“反计算”法计算举例
如下左图所示： 某汽车发动机曲轴的轴向间隙设计要求
2
4
T( A ) 0.05 3
按“入体原则”确定各组成环公差带位置：
A 50 A 340
2
0.015
3
0.05
A 60
4
0.015
40
“反计算”法计算举例
⑷ 求协调环的极限偏差
由封闭环的上偏差公式：
0.14 ES( A ) ( 0.015 0.05 0.05 )
轴的机械加工工艺规程设计
毕业设计任务书机电工程系数控技术与应用专业数控班学生一、毕业设计题目轴的机械加工工艺规程设计二、已知生产纲领该产品年产量400件备品率5%废品率2%三、设计内容和要求1.零件图一张2.机械加工工艺规程一份3.设计说明书一份4.加工成品零件一件5.各工序数控加工程序一份序言毕业设计是培养我们实际工作能力的最后一个实践性学习环节,它不但是对我们四年大学学习中所学知识的一次综合性复习与考查,同时也是为以后从事的专业技术工作做准备.通过这次综合技能训练,不但培养了我们综合运用所学知识分分析和解决本专业一般技术问题的能力,而且也进一步巩固扩大和深化了我们所学的基本理论,基本知识和基本操作技能,同时也培养了我们树立正确的设计思想和生产观念,经济观念,全局观念,养成了理论联系实际和严谨的工作作风,培养我们掌握设计的一般程序规程和方法.独立正确的使用技术文献资料和正确的表达自己设计思想的能力以及编写说明书的能力.我积极参加毕业设计,在设计过程中,老师和辅导老师对我给予耐心的指导和帮助,我积极查阅相关资料,到现场调查,对轴这个零件进行了认真的分析和研究,绘制设计图纸,编写工艺规程,编写说明书,正确使用技术资料,标准手册等工具书,在毕业设计过程中,虽然本人在指导老师的帮助下,对所设计的零件有初步的实习调研,但本人缺少实际工作经验,对遇到一些设计中的问题却能及时受到指导老师的优良工作作风的影响,既培养了我严肃,认真,一丝不苟和实事求是的工作作风,也培养了我独立思考和独立工作并勇于创新的能力.一个多月的毕业设计过程中,辅导老师石老师始终认真耐心的指导我毕业设计,并为我提供各种相关性资料,为我的设计奠定的坚实的基础,为我设计能顺利的完成提供了方便的条件,在毕业设计过程中,我体会到了作为设计工作者的乐趣,也认识到学海无涯的深刻含义,同时也为我以后走向工作岗位,好好工作打下了坚实的基础.通过老师的帮助,我具有了一定的制定工艺规程的能力,能综合运用数控编程加工零件,熟练掌握一般零件的数控编程方法,各种数控机床的操作.在此,对给予我大力支持和热情帮助的老师和辅助老师表示衷心的感谢,由于水平有限,因此,文中错误,不妥之处在所难免,恳请各位领导及各位老师批评指正.目录第一章零件的工艺分析 (4)一零件结构的工艺性 (4)二零件的技术要求 (4)三材料 (4)第二章零件工艺规程 (5)一生产类型 (5)二工艺规程设计 (5)三定位基准的选择 (6)四工艺路线的拟定 (7)第三章加工余量的确定 (10)第四章机床夹具刀具的选择 (11)一机床的选择 (11)二夹具的选择 (12)三量具的选择 (12)四刀具的选择 (12)第五章切削用量及工时定额 (12)第六章数控加工特点程序编制 (15)一数控加工特点 (16)二数控程序编制 (16)三数控编程的种类 (16)四手工编程编制方法 (17)五数控加工程序 (17)结束语 (30)参考文献 (31)第一章零件的工艺分析一、零件结构的工艺性零件结构工艺性是指所设计的零件在能满足使用要求的前提下制造的可行性和经济性.它是评价零件结构设计优劣的主要技术经济指标之一.具有良好结构工艺性的零件,能在满足使用要求的前提下,较经济地、高效地、合格地被加工出来.零件的制造一般要经过毛坏产生,切削加工,热处理,装配等阶段.进行零件结构设计时,应尽量使其在各个生产阶段具有良好的结构工艺性.零件结构工艺性的分析,可从零件尺寸和公差的标注,零件的组成要素和零件的整体结构等三方面来分析.因此,本零件的结构特点为:从零件图上可以看出,本零件属于轴类零件,从零件的整体结构上看,该零件的总长为110mm,左端是带有深3mm的花槽,且最大尺寸为Φ24mm的对称图形,右端面为类似于阶梯孔的内孔,其中有半径为R25mm的圆弧,与Φ34mm内孔相切,外圆有半径为R25mm的圆弧,与Φ48外圆相切,1个宽5mm 的凸台,一个宽为4mm深40-0.1的槽,靠右端面有M48×1.5-7H的螺纹,此件的主要表面为Ф48-0.03-0.06Ф34+0.02,其表面粗糙度为1.6,其余部分为3.2.二、零件的技术要求:零件的技术要求包括尺寸精度,形状精度,位置精度,表面精糙度及其它要求.如零件的设计所示,从零件图上可以看出,几个主要加工表面1.零件的右端面外圆柱和内圆表面:表面粗糙度要求为1.6,同轴度要求为0.02,对左端面有垂直度要求,右端面为此零件的主要设计基准.2.铣花槽有对称度要求0.02另外还有下列一些技术条件要求:1、零件属于自由锻件;2、GB/T1804-f3、HB220～250三、材料：该材料选择碳钢45号钢.热处理后布氏硬度达到HBR20-3545号钢主要成份:单位%表1.1从资料可以看出45号钢含碳量大于0.4%经过热处理可以提高零件的强度硬度.第二章零件工艺规程一、生产类型零件生产纲领 N=Qn(1+α%+β%)其中:Q:零件产品产件量(件/年)α:零件的废品率β:零件的备品率n:每台产品中该零件数量(件/台)二、工艺规程设计1.确定零件毛坯制造形式影响毛坯制造形式的因素(1)零件材料工艺制造形式材料的工艺性,零件对材料组织和性能要求.(2)零件的结构及外型尺寸(3)零件生产纲领(4)现有生产条件及发展前途(5)零件对毛坯精度表面粗糙度和材料机械性能的要求根据零件材料的工艺性及零件对材料组织的要求我的课题件所造毛坯为自由锻件2.毛坯的技术要求该零件毛坯符合国标毛坯的技术要求应符合国家使用标准3.工序及集中与分散的选择工序集中:就是零件的加工工序集中为少数几道工序内完成,而每一道工序加工内完成.工序分散:它与工序集中相反,工序数量多,且每一道工序少.在制定工艺路线时,选定了各种面的加工方法同时确定了阶段划分以后,将同阶段中的各个加工表面组合成若干个工序,组合时可采用集中或分散原则.在拟定工艺路线时,工序集中或分散主要取决于零件的生产规模结构特点及技术要求,由于该课题件所选择是中批生产且车间的设备人员配制和实际生产能力等诸方面因素综合考虑.（1）该零件划分的原则为工序集中（2）工序集中的优缺点●采用高效专用数控设备和工艺装备,生产效率高●工序数目少,每道工序内容多●减少工件安装次数,易于保证零件间各表面位置精度●减少设备数目,操作人员及车间面积●可缩短工时,生产周期,简化生产计划●由于采用高生产率设备和工艺装备操作,调整维修生产设备工作量大,操作人员技术要求高.三、定位基准的选择定位基准的选择是否合理,直接影响工件的位置精度和加工效率总基准选择主要是研究加工中表面间相对位置,精度及其操作方法定位基准的合理选择对保证零件精度安排加工顺序有决定性的影响,定位基准的作用主要是为了保证零件各表面之间相互位置精度定位基准有粗基准和精基两种,同时选择定位基准时应力求与原始基准重合.即:力求设计基准工艺基准和编程基准重合.目的是为了减少误差,并尽可能减少安装次数,从而提高位置精度.（一）精基准的选择1.基准重合原则:就是尽可能选用设计基准作为定位基准.这样可以避免定位基准与设计不重合而引起的定位误差2.基准统一原则:位置精度要求较高的某些表面加工时,尽可能选择统一的定位基准.这样有利于保证各加工表面的位置精度.3.自为基准原则:当某些表面精加工要求加工余量小而均匀时,选择加工表面本身作为定位基准.4.互为基准原则:为了使加工面间有较高的位置精度,以为了使其加工余量小而均匀,可采用反复加工,互为基准的原则.5.保证工件定位基准,夹紧可靠,操作方便的原则（二）粗基准的选择1.选择非加工表面为粗基准2.选择要求加工余量均匀的表面为粗基准3.对于所有表面都要加工的零件,应选择余量和公差最小的表面作粗基准,以避免余量不足而造成废品.4.选取光洁,平整,面积足够大,装夹稳定的表面为粗基准.5.粗基准只能在第一道工序中使用一次,不能重复使用.根据以上定位基准的选择原则,该零件的粗基准为毛料的外圆,精基准为左端面外圆和左端面.四、工艺路线的拟定拟定工艺路线的主要内容,除选择地位基准外,还应包括选择各加工表面的加工方法,安排工序的先后顺序,确定工序的集中与分散程度以及选择设备与工艺装备等,是制定工艺规程的关键阶段.（一）表面加工方法的选择1.正确的选择加工方法,应了解各种方法的特点,掌握加工经济度及经济粗糙度的概念.加工经济精度是指在正常加工条件下,所能保证的加工精度,经济表面粗糙度,是指零件选择了某种方法后,得到的质量等级(用公差等级表示)2.选择加工方法时考虑的因素满足同样精度要求的加工方法有若干种,在选择时应考虑以下因素:（1）工件材料的性质（2）工件的形状和尺寸（3）生产类型及考虑生产率和经济性问题（4）具体生产条件,机床选择的合理性（5）充分考虑利用新工艺,新技术的可能性,提高工艺水平（6）特殊要求（二）加工顺序的安排1.机械加工工序的安排原则（1）先加工基准面选为精基准的表面应安排在起始工序进行加工,以使尽快为后续工序的加工提供精基准.（2）划分加工阶段工件的加工质量要求较高时,都应划分阶段.一般分为粗加工—半精加工—精加工三个阶段.粗加工是从毛坯上去除较多的余量,所达到的精度和表面质量较低.半精加工阶段是在粗加工之后精加工之前进行.精加工阶段是从工件上去除较少的余量,所得到精度和表面质量比较高.在加工精度和表面质量要求较高时,工件可在精加工后进行光整加工,还可对工件进行超精密加工.划分加工阶段的原因:Ⅰ保证加工质量Ⅱ有利于合理使用设备Ⅲ便于安排热处理工序,使冷,热加工工序配合得更好Ⅳ便于及时发现毛坯缺陷Ⅴ精加工,光整加工安排在后,可保证精加工和光整加工过的表面少受磕碰损害根据上述各方面的分析,同时结合实际情况.此零件的毛坯外形,尺寸与零件相差不大,所以其加工阶段可以划分为:粗加工—半精加工—精加工（1）先面后孔（2）次要加工表面可穿插在阶段间进行加工2.热处理工序的安排热处理是用于提高材料的力学性能,改善金属的加工性能以及消除残余应力.最终热处理的目的是提高力学性能.如:调质淬火,渗碳淬火等都属于最终热处理.预备热处理的目的是改善加工性能为最热处理作好准备和消除残余应力.如正火,退火和时效处理等.此零件由于几何形状复杂,热处理变形大,热处理后硬度HRC≧56因此热处理后不能进行切削加工,只能进行磨,研磨,达到尺寸要求及表面粗糙度.在热处理前进行粗加工,去除较多余量.3.辅助工序的安排辅助工序的种类较多,包括检验,去毛刺,倒棱,清洗,防锈,去磁及平衡等.检查工序应安排在:（1）粗加工阶段结实后（2）重要工序前后（3）送往外车间加工的前后,如热处理工序前后（4）全部加工工序完成后（三）工序与工步的划分1.工序的划分在数控机床上加工零件,工序可以比较集中,在一次装夹中尽可能完成大部分或全部工序.这就要根据零件图样,考虑被加工零件是否可以一台数控机床上完成整个零件的加工如不能,则应对零件的加工工序进行划分.一般工序划分有以下几种方式:(1)按零件装卡定位方式划分工序由于每个零件的结构形状与表面的技术要求不同,所以其定位方式也各有差异.一般加工外形时,以内形定位;加工内形时,又以外形定位.(2)按粗精加工划分工序根据零件的加工精度,刚度和变形等因素来划分工序时,可按粗精加工分开的原则来划分工序,即先粗后精.(3)按所用刀具划分工序在一次装夹中,尽可能能同一把刀具加工出尽可能加工出可能的所有部位.这样可以减少换刀次数,压缩空程时间,减少定位误差.2.工步的划分工步的划分主要从加工精度和效率两方面考虑:（1）同一表面按粗加工,半精加工,精加工依次完成,或全部加工表面按先粗后精加工分开进行.（2）对于既有铣面又有镗孔的零件,可先铣面后镗孔.这样可减少变形引起的对孔的精度影响.（3）按刀具划分工步.可以减少换刀次数,提高加工效率.提高上述对工艺路线拟定的各方面分析,和对现场的具体生产条件的考虑.大体加工过程为:车削----铣削这样安排,可使在车削加工过程中,零件有较好的刚性,且工序都相对集中,有利于组织生产,而且铣削安排在车削加工后,可使铣磨加工有较高的定位基准.容易保证铣磨的位置精度.具体工序安排如下:工序0下料工序05热处理正火HB196-220工序10粗车外圆工序15粗车内孔工序20中间检验工序25热处理HB220-250工序30精车工序35铣加工工序40打毛刺工序45洗涤工序50最终检验本零件工序30还可按刀具的不同可分为以下工步:工步01精车外圆(90°仿形车刀)工步02切槽(包括2个退刀槽)、(4mm切断刀)工步03车M48×1.5-7H的螺纹(60°螺纹刀)第三章加工余量的确定机械加工余量对于工艺过程有一定的影响,余量不够.不能保证零件的加工质量,余量过大,不但增加机械加工劳动量,而且浪费材料与刀具,而增加了成本,固此必须合理的安排加工余量.加工零件的轴向尺寸设计采用图表,经验和计算相结合的方法,选取加工余量,并对一些余量进行校核,修改.因工序基准与设计基准不重合需要进行尺寸换算(即用工序尺寸图表计算)径向尺寸余量由最终检验估算而出,从精加工的最后一道工序尺寸,依次向前推算,直至推算到毛坯尺寸,公差范围查表得出.主要表面加工方案工序10与工序15中加工本零件的主要表面查表可得,精车外圆余量为1.5mm,精车内孔余量为1.2mm.精度等级为IT7级，所以工序尺寸为：48+1.5=49.501.0-和34-1.2=32.801.0-尺寸余量校核（一）Z=49.5-48=1.5△Zs=0-0.06= -0.06△Zx=-0.1-0.03= -0.13Zmax=1.5-0.06=1.44Zmin=1.5-0.13=1.37余量合理（二）Z=34-32.8=1.2△Zs=0.02-0.1=-0.08△Zx=0+0=0Zmax=1.2-0.08=1.12Zmin=1.2+0=1.2余量合理第四章机床夹具刀具的选择一、机床的选择选择设备时应考虑以下几点：1、机床精度与工件精度相适应2、机床规格与工件的外形尺寸机适应3、与现有加工条件相适应,如设备负荷的平衡状况等对零件与机床的各方面综合分析,此零件的加工设备确定为主,完成大部分的外圆柱表面的切削加工及镗孔的加工.并根据工序内容的不同也选用数控铣床磨床等加工设备.二、夹具的选择要保证夹具的坐标方向与机床的坐标方向相对固定.要协调零件和机械坐标系的尺寸关系,尽量选择通用夹具和专用夹具,来保证零件的加工精度和缩短准备时间.三、量具的选择主要根据生产类型和所检验的精度来选择.一般选择通用量具,对于尺寸精度要求高,测量不方便的均选择专用量具.这样测量,测量准备,直观方便,同时也提高了生产效率,保证了加工质量.四、刀具的选择在考虑切削用量三要素后,优先选用通用刀具.1.车外圆:选用90度仿形车刀2.切槽:选用切断刀刀宽4mm3.内孔:钻头Φ20.54.车内孔:镗孔刀5.铣成形面:立铣刀刀具直径Φ36.钻孔:钻头Φ6.87.铰孔:铰刀Φ78.铣螺纹:螺纹铣刀第五章切削用量及工时定额一、确定切削用量及基本时间T j辅助时间T f(一)车加工条件包括:(1) 工件材料:45号钢(2) 机床:CAK6150P(沈阳第一机床厂)(3) 夹具:三爪卡盘(4) 刀具:YT15端面车刀,刀杆尺寸16*25查表10-8:Kr=90°,查表10-5;K′r =30°查表10-6;λs=0°查表10-7;γξ=2.0;αp=2mm;ƒ=0.5m/r;车刀耐用度t=60min;V=Kv yrf xr ap m t Cr 60=35.05.015.0318.06060227⨯⨯×0.91×0.81×1.25=1.78m/s (5.1) 确定机床主轴转速:s n =w d v π1000=5214.378.11000⨯⨯=10.96r/s=654(r/min) （5.2）取机床实际转速w n =755r/min 无级变速机床不计算 （5.3）实际切削速度:w v =1000w dn π=10007555214.3⨯⨯=106.79r/min=1.78(m/s) (5.4) 校验机床功率:查表5-9,表5-10,公式5-1主切削力:F Z =P ·a p ·f ·K FZ =1962×2×0.5×1=1962(N) （5.5） 切削功率:P m =F Z ·V W 10-3=1962×1.97×10-3=3.865(kw)（5.6）取机传动效率η=0.8，则消耗总功率为:3.865/0.8=4.83kw 而CAK6150P(沈阳第一机床厂)主电机功率为5kw 因此机床功率能完全满足要求.j T 与f T 的计算相表6-1 （1）车端面j T =i wfn l l l d d ⨯+++-32121=26545.00552052⨯⨯+++-=0.22min=13.2(s) (5.7) f T =%25⨯j T =3.3(s) (5.8)（2）车外圆分两次走刀αp 1=2.5mm;αp 2=1.5mm;f=0.5m/r 查表5-1,v=1m/s 查表5-3.取s n =w d v π1000×60=5214.311000⨯⨯×60=367.46(r/min) (5.9)取w n =460(r/m)w V =1000w d π=10004605214.3⨯⨯=75.11r/min=1.25(m/s) (5.10) j T =i w fn l l l 321++=34605.025110⨯⨯++=1.53min=91.8(s) (5.11) f T =j T ×25%=22.95(s) (5.12)（3）钻Ф20.5孔刀具：材料YT15、钻头Ф20.5，查表4-9。
加工余量及工序尺寸 机械制造技术基础
第六章 工艺规程设计
（1）基准重合时的情况 对于加工过程中基准面没有变换的情况，工 序尺寸的确定比较简单。在决定了各工序 余量和工序所能达到的经济精度之后，就 可以由最后一道工序开始往前推算。
第六章 工艺规程设计
工序名称 铰孔 精镗孔 半精镗孔 粗镗孔 毛坯孔
工序双边余 量（mm） 0.2
0.6
工序间余量（公称余量）=上工序的基本尺
寸-本工序的基本尺寸
n
Z0 Zi
i 1
第六章 工艺规程设计
（a）被包容面（轴）
（b）包容面（孔）
加工余量示意图
第六章 工艺规程设计
（a）被包容面（轴） （b）包容面（孔） 加工余量与工序尺寸示意图
第六章 工艺规程设计
2.影响加工余量的因素
• 上工序的表面粗糙度 Rya
工序的经济精 最小极限尺 度（mm） 寸（mm）
0.025
179.993
0.04
工序尺寸及 其偏差（mm）
1800.018 0.007
3.2
0.10
6
0.25
3
第六章 工艺规程设计
（2）基准面在加工时经过转换的情况 在复杂零件的加工过程中，常常出现定位基 准不重合或加工过程中需要多次转换工艺 基准时，工序尺寸的计算就复杂多了，需 要借助尺寸链的分析和计算 ，并对工序余 量进行验算以校核工序尺寸及其上下偏差 。
对于外圆和内孔，其最
小单边余量为：
uuv uuv
2Zmin Ta 2(Rya Da ) 2 a b
第六章 工艺规程设计
3.加工余量的确定 主要以查表法为主。 二、工序尺寸及其公差的确定
如前所述，各工序余量的去除，形成工序尺 寸，但需要在工序简图或工艺规程中将这 些尺寸标注出来，专供加工时使用。确定 工序尺寸是制订工艺规程的主要工作之一。 一般分以下几种情况：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.1 概述
－机械加工工艺规程的作用
机械加工工艺规程是连接产品设计和制造过程的桥梁， 是企业组织生产活动和进行生产管理的重要依据。
机械加工工艺规程的作用：
工艺规程是指导生产的主要技术文件 工艺规程是生产组织和管理工作的基本依据 工艺规程是新建或扩建工厂或车间的基本资料
6.1 概述
－机械加工工艺规程的制定步骤
第六章 机械加工工艺规程设计
Process Planning For Mechanical Machining
机械电子学院 主讲：尹明富
本章提要
概述 机械加工工艺规程设计 机械加工工序设计 机械产品设计的机械加工助工艺规程设计
6.1 概述
工序又是由安装、工位、工步及走刀组成的。 工序 是指一个或一组工人，在一个工作地对同一个或同时对几个 工件所连续完成的那一部分工艺过程。 工序内容可繁、可简，需根据被加工零件的批量及生产条件 而定
6.2 机械加工工艺规程设计
－工序
6.2 机械加工工艺规程设计
－安装
安装是指在一道工序中，工件在一次定位夹紧下所完成 的加工。一道工序中工件的安装可能是一次，也可能要装 夹数次
Introduction to Process Planning
6.1 概述
机械加工工艺规程是规定产品或零部件机械加 工工艺过程和操作方法等的技术文件。
生产规模的大小、工艺水平的高低以及解决各 种工艺问题的方法和手段都要通过零件的工艺规 程来体现。
工艺规程是指导生产的重要文件，也是组织和 管理生产的基本依据。
通用机床、数控机床或加工中 心。按机床类别采用机群式布 置
数控机床、加工中心和柔性 制造单元；也可采用通用机 床和专用机床。按零件类别， 部分布置成流水线，部分采 用机群式布置
广泛采用高效专用生产线、自 动生产线、柔性制造生产线。 按工艺过程布置成流水线或自 动线
工艺装备
多数情况采用通用夹具或组合 广泛采用专用夹具、可调夹
一个良好的工艺规程可以促使产品达到优质、 高效、低成本的目的。
它要求设计者必须具备一定的生产实践经验和 机械制造工艺基础理论知识。
6.1 概述
－生产过程与工艺过程
生产过程是指产品制造时，由原材料或半成品进厂 到转变为成品的各有关劳动过程的总和
生产过程中，按一定顺序逐渐改变生产对象的形状 （铸造、锻造等）、尺寸（机械加工）、位置（装配） 和性质（热处理），使其成为预期产品的这部分主要 过程称为工艺过程
生产过程 工艺过程
机械加工 工艺过程
6.1 概述
－生产纲领与生产类型
生产纲领决定生产类型，生产类型决定机械加工工艺过程
生产纲领是指企业在计划期内应当生产的产品产量和 进度计划。
计划期为一年的生产纲领称为年生产纲领。零件的年 生产纲领计算公式为：
N=Q*n(1+a%)(1+b%) （件/年）
式中， Q——产品的年产量（台/年）； n——每台产品中该零件的数量（件/台)； a%——备品的百分率； b%——废品的百分率。
6.1 概述
－生产纲领与生产类型
生产类型是对企业生产规模的分类。根据零件的结构 尺寸、特征、生产纲领和批量，生产类型可分为 单件生产、成批生产和大量生产三种：
生产类型
单件生产 小批生产 中批生产 大批生产 大量生产
零件的年生产纲领（件/年）
重型零件 ≤5
5～100 100～300 300～1000
确定零件的生产纲领和生产类型，分析研究产品的装 配图和零件图，进行零件的结构工艺性分析。 确定毛坯，包括选择毛坯类型及其制造方法，确定毛 坯尺寸。 拟定工艺过程，包括划分工艺过程的组成、选择定位 基准、选择零件表面的加工方法、安排加工顺序和组合工 序等。 工序设计，包括选择机床和工艺装备、确定加工余量、 计算工序尺寸及其公差、确定切削用量及计算工时定额等。 进行技术经济分析，选择最佳方案。 填写工艺文件。
6.2 机械加工工艺规程设计
－工步
在一个安装或工位中，在被加工的表面、切削用量、 切削刀具均保持不变的情况下所连续完成的那一部分工 序，称工步。
6.2 机械加工工艺规程设计
－走刀
有些工步由于余量太大， 或由于其他原因，需要同一刀 具在相同转速和进给量下（背 吃刀量可能略有不同）对同一 表面进行多次切削。这时，刀 具对工件的每一次切削称为一 次走刀。
6.2 机械加工工艺规程设计
－工位
为了减少工件的装夹次数，常采用各种回转工作台、回转 夹具或移动夹具，使工件在一次装夹中，可先后位于几个不同 的位置进行加工。在工件的一次安装中，工件在相对机床所占 据一固定位置中完成的那部分工作称为一个工位
工位Ⅰ—装卸工件； 工位Ⅱ—钻孔； 工位Ⅲ—扩孔； 工位Ⅳ—铰孔
夹具。采用通用刀具和万能量 具和组合夹具。较多采用专
具
用刀具与量具
工人技术水平的要 求
技术水平要高
技术水平中等
工艺规程的要求 生产率 生产成本
有简单的工艺过程卡 低 高
编制工艺规程，关键工序有 较详细的工序卡
中
中
广泛采用高效专用夹具、复合 刀具、专用刀具和自动检验装 置
技术水平一般
编制详细的工艺规程、工序卡 和各种工艺文件 高 低
部分铸件采用金属模铸造， 部分锻件采用模锻。毛坯精 度和加工余量中等
铸件采用金属模机器造型，锻 件采用模锻或其他高效方法。 毛坯精度高，加工余量小
零件的互换性
配对制造，没有互换性，广泛 大部分有互换性，少部分钳
采用钳工修配
工修配
全部互换，某些高精度配合件 可采用分组装配法和调整装配 法
机床设备与布局
≥1000
中型零件 ≤10
10～200 200～500 500～5000
≥5000
轻型零件 ≤100
100～500 500～5000 5000～50000
≥50000
项目
单件小批生产
产品数量与加工对 象
少、经常变换
中批生产 中等、周期性变换
大批大量生产 大量、固定不变
毛坯制造方法与加 工余量
铸件用木模手工造型，锻件用 自由锻。毛坯精度低，加工余 量大
6.2 机械加工工艺规程设计
Process Planning For Mechanical Machining
6.2 机械加工工艺规程设计
－机械加工工艺规程的组成
组成机械加工工艺过程的基本单元是工序。工序是工时定额、 配备工人及机床设备、安排作业计划和进行质量检验的基本单 元。毛坯顺次通过这些工序就变成了成品或半成品。
