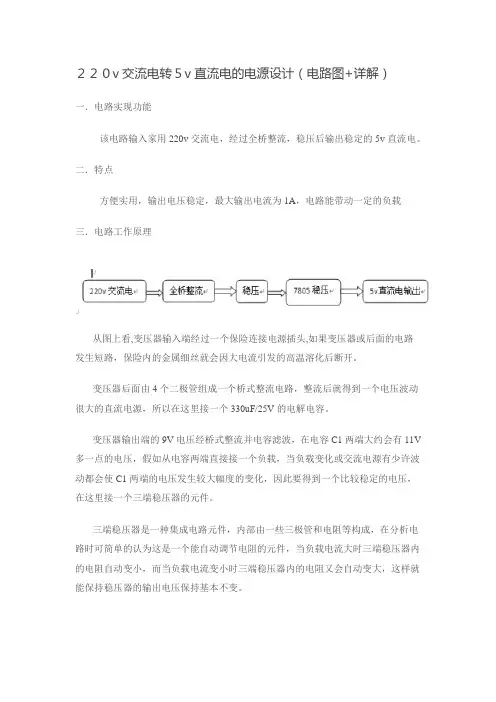

220v交流电转5v直流电的电源设计(电路图+详解)

通用200v转5v充电器

电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。

二．特点方便实用，输出电压稳定，最大输出电流为1A，电路能带动一定的负载三．电路工作原理从图上看,变压器输入端经过一个保险连接电源插头,如果变压器或后面的电路发生短路，保险内的金属细丝就会因大电流引发的高温溶化后断开。

变压器后面由4个二极管组成一个桥式整流电路，整流后就得到一个电压波动很大的直流电源，所以在这里接一个330uF/25V的电解电容。

变压器输出端的9V电压经桥式整流并电容滤波，在电容C1两端大约会有11V多一点的电压，假如从电容两端直接接一个负载，当负载变化或交流电源有少许波动都会使C1两端的电压发生较大幅度的变化，因此要得到一个比较稳定的电压，在这里接一个三端稳压器的元件。

三端稳压器是一种集成电路元件，内部由一些三极管和电阻等构成，在分析电路时可简单的认为这是一个能自动调节电阻的元件，当负载电流大时三端稳压器内的电阻自动变小，而当负载电流变小时三端稳压器内的电阻又会自动变大，这样就能保持稳压器的输出电压保持基本不变。

因为我们要输出5V的电压，所以选用7805，7805前面的字母可能会因生产厂家不同而不同。

LM7805最大可以输出1A的电流，内部有限流式短路保护，短时间内，例如几秒钟的时间，输出端对地（2脚）短路并不会使7805烧坏，当然如果时间很长就不好说了，这跟散热条件有很大的关系。

三端稳压器后面接一个105的电容，这个电容有滤波和阻尼作用。

最后在C2两端接一个输出电源的插针，可用于与其它用电器连接,比如MP3等。

虽然7805最大电流是一安培，但实际使用一般不要超过500mA,否则会发热很大，容易烧坏。

一般负载电有200mA以上时需要散热片。

四．设计过程平时对于5v 的直流电源需求的情况比较多，在单片机，以及一些电路中应用的较多，因此，为了更方便快捷的由220v 的交流电得到这样的电源，故设计了一个电路。

首先，翻阅了参考书，复习了整流稳压的一些电路知识，然后设计出一个实现电路，使用了portel99绘制出电路图，对电路进行简单的仿真和校验。

将220v交流电变为5v直流电的电路设计思路

将220v交流电变为5v直流电的电路设计思路设计思路：
要将220V交流电变为5V直流电，需要进行一系列的电路设计。

以下是一种可能的设计思路：
1. 输入滤波电路：由于家用电源中存在较多的电压波动和噪声，需要使用输入滤波电路来平稳输入电压。

这可以通过使用电容器和电感器来实现。

2. 整流电路：交流电需要转换为直流电，因此需要使用整流电路。

最常见的整流电路是使用整流二极管组成的桥式整流电路。

该电路可以将交流信号转换为带有波动的直流信号。

3. 平滑电路：由于整流电路输出的是带有波动的直流信号，需要使用平滑电路来消除波动并获得稳定的直流电压。

平滑电路通常使用电容器来滤除剩余的交流信号，使输出电压更加稳定。

4. 电压调整电路：在平滑电路的基础上，需要使用电压调整电路将输出电压调整为所需的5V。

常见的电压调整电路是使用稳压二极管或稳压芯片来实现。

5. 输出滤波电路：为了确保输出电压的稳定性和可靠性，可以使用
输出滤波电路对输出信号进行进一步滤波。

需要注意的是，设计这样的电路需要具备相关的电路设计和计算知识，并且需要合理选择电路元件和进行电路布局。

此外，为了确保安全可靠，建议使用符合安全标准的元件和进行必要的保护措施，如过压保护、过流保护等。

220v交流电转5v直流电的电源设计

２２０v交流电转５v直流电的电源设计（电路图+详解）一．电路实现功能该电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。

二．特点方便实用，输出电压稳定，最大输出电流为1A，电路能带动一定的负载三．电路工作原理从图上看,变压器输入端经过一个保险连接电源插头,如果变压器或后面的电路发生短路，保险内的金属细丝就会因大电流引发的高温溶化后断开。

变压器后面由4个二极管组成一个桥式整流电路，整流后就得到一个电压波动很大的直流电源，所以在这里接一个330uF/25V的电解电容。

变压器输出端的9V电压经桥式整流并电容滤波，在电容C1两端大约会有11V 多一点的电压，假如从电容两端直接接一个负载，当负载变化或交流电源有少许波动都会使C1两端的电压发生较大幅度的变化，因此要得到一个比较稳定的电压，在这里接一个三端稳压器的元件。

三端稳压器是一种集成电路元件，内部由一些三极管和电阻等构成，在分析电路时可简单的认为这是一个能自动调节电阻的元件，当负载电流大时三端稳压器内的电阻自动变小，而当负载电流变小时三端稳压器内的电阻又会自动变大，这样就能保持稳压器的输出电压保持基本不变。

因为我们要输出5V的电压，所以选用7805，7805前面的字母可能会因生产厂家不同而不同。

LM7805最大可以输出1A的电流，内部有限流式短路保护，短时间内，例如几秒钟的时间，输出端对地（2脚）短路并不会使7805烧坏，当然如果时间很长就不好说了，这跟散热条件有很大的关系。

三端稳压器后面接一个105的电容，这个电容有滤波和阻尼作用。

最后在C2两端接一个输出电源的插针，可用于与其它用电器连接,比如MP3等。

虽然7805最大电流是一安培，但实际使用一般不要超过500mA,否则会发热很大，容易烧坏。

一般负载电有200mA以上时需要散热片。

四．设计过程平时对于5v 的直流电源需求的情况比较多，在单片机，以及一些电路中应用的较多，因此，为了更方便快捷的由220v 的交流电得到这样的电源，故设计了一个电路。

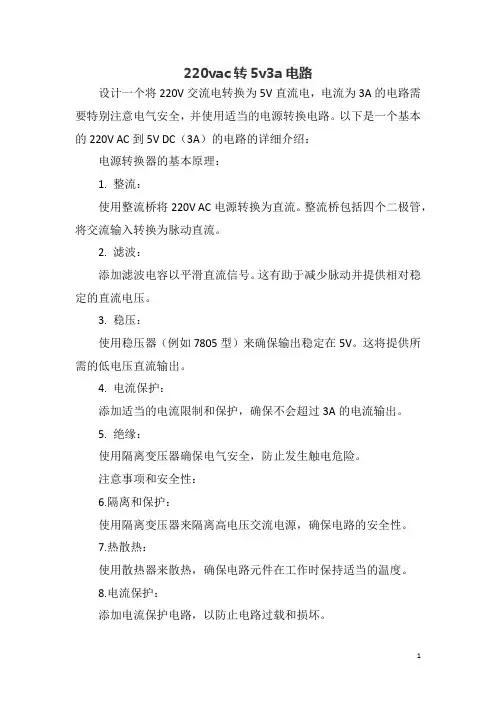

220vac转5v3a电路

220vac转5v3a电路
设计一个将220V交流电转换为5V直流电，电流为3A的电路需要特别注意电气安全，并使用适当的电源转换电路。

以下是一个基本的220V AC到5V DC（3A）的电路的详细介绍：
电源转换器的基本原理：
1. 整流：
使用整流桥将220V AC电源转换为直流。

整流桥包括四个二极管，将交流输入转换为脉动直流。

2. 滤波：
添加滤波电容以平滑直流信号。

这有助于减少脉动并提供相对稳定的直流电压。

3. 稳压：
使用稳压器（例如7805型）来确保输出稳定在5V。

这将提供所需的低电压直流输出。

4. 电流保护：
添加适当的电流限制和保护，确保不会超过3A的电流输出。

5. 绝缘：
使用隔离变压器确保电气安全，防止发生触电危险。

注意事项和安全性：
6.隔离和保护：
使用隔离变压器来隔离高电压交流电源，确保电路的安全性。

7.热散热：
使用散热器来散热，确保电路元件在工作时保持适当的温度。

8.电流保护：
添加电流保护电路，以防止电路过载和损坏。

9.细节设计：
仔细选择元件，确保它们能够承受所需的电流和电压。

10.标准符号和规定：
遵循国家或地区的电气标准和规定，以确保电路符合安全标准。

交流220V转5V直流电源设计 (1)

3 方案论述
3.1 方案一论述 3.1.1 稳压电路
IO3
IO3
Q1
2N5551
Q2
R1
2N2222A
1
1kΩ
8 R3 1Ω
C2
22uF
IO4
IO2
图 3.1 稳压电路
IO1
IO1
L ED1
2
R5
255Ω
R2
1kΩ
4
Q3
7
C3
100uF
2N2222A
R4
220Ω
L ED2
IO2
第 2 页共 9页
安康学院学年论文（设计）
1
（3.14）
第 5 页共 9页
安康学院学年论文（设计）
（2）确定整流二极管
对整流二极管，只要求其最高反向工作电压大于 2V2 ，保证在反向时不会被击穿。我采用的是
1N4001。（3）确定滤波电容
电容应满足
C1
≥
5
T R1
（3.15）
其中，T=20ms（输入交流电的周期）。我使用的是 470 µ F 的电容，较大的电容可以取得更好的
表 3.1 负载测试
负载阻值 Ω 1000
500
100
40
输出电压 V 5.031
5.029
5.021
5.006
当负载阻值小于 40 Ω 时，LED1 会亮，从而起到了过载保护的作用。
V11
T2
XMM2
TS2_POWER_25_TO_1
220 Vrms
50 Hz
D1
3
D4
0° 1N4001GP 1N4001GP
稳压电路主要是对整流滤波之后的电流作进一步处理，使其电压更稳定，同时让整个电路具有一定的负载能力，不会因为外部负载的变化而使输出电压发生变化。

220v交流电转5v直流电的电源设计(电路图+详解)

２２０v交流电转５v直流电的电源设计（电路图+详解）一．电路实现功能该电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。

二．特点方便实用，输出电压稳定，最大输出电流为1A，电路能带动一定的负载三．电路工作原理从图上看,变压器输入端经过一个保险连接电源插头,如果变压器或后面的电路发生短路，保险内的金属细丝就会因大电流引发的高温溶化后断开。

变压器后面由4个二极管组成一个桥式整流电路，整流后就得到一个电压波动很大的直流电源，所以在这里接一个330uF/25V的电解电容。

变压器输出端的9V电压经桥式整流并电容滤波，在电容C1两端大约会有11V 多一点的电压，假如从电容两端直接接一个负载，当负载变化或交流电源有少许波动都会使C1两端的电压发生较大幅度的变化，因此要得到一个比较稳定的电压，在这里接一个三端稳压器的元件。

三端稳压器是一种集成电路元件，内部由一些三极管和电阻等构成，在分析电路时可简单的认为这是一个能自动调节电阻的元件，当负载电流大时三端稳压器内的电阻自动变小，而当负载电流变小时三端稳压器内的电阻又会自动变大，这样就能保持稳压器的输出电压保持基本不变。

因为我们要输出5V的电压，所以选用7805，7805前面的字母可能会因生产厂家不同而不同。

LM7805最大可以输出1A的电流，内部有限流式短路保护，短时间内，例如几秒钟的时间，输出端对地（2脚）短路并不会使7805烧坏，当然如果时间很长就不好说了，这跟散热条件有很大的关系。

三端稳压器后面接一个105的电容，这个电容有滤波和阻尼作用。

最后在C2两端接一个输出电源的插针，可用于与其它用电器连接,比如MP3等。

虽然7805最大电流是一安培，但实际使用一般不要超过500mA,否则会发热很大，容易烧坏。

一般负载电有200mA以上时需要散热片。

四．设计过程平时对于5v 的直流电源需求的情况比较多，在单片机，以及一些电路中应用的较多，因此，为了更方便快捷的由220v 的交流电得到这样的电源，故设计了一个电路。

交流转直流电路图大全(逆变电源-升压电源-交流直流转换器)

交流转直流电路图大全（逆变电源/升压电源/交流直流转换器）交流转直流电路图（一）交流变直流的电路是将正弦渡交流电变成直流的电路，如果输入的信号不是正弦波，而是三角波或是失真比较大的正弦波，平均值与有效值的关系就为1.11倍，因而测量误差就会比较大，这种情况不用平均值，而是直接换算成能求得交流的有效值再转换成直流，圈所示为交流有效值与直流的转换电路，它主要用于信号测量的设备中。

逆变电源把直流电逆变成交流电的电路称为逆变电路。

在特定场合下，同一套晶闸管变流电路既可作整流，又能作逆变。

如下图所示：高电压升压电源电路：交流220V转直流600V开关电源电路规格：开关频率：70~100kHz的设计指南：DCM的模式下，输出功率为200瓦输入有效值电流的劣化状况连续电流模式计算公式为：如果最佳操作占空比设定为D = 0.35 ，然后输入峰值电流因此，电压检测电压等级限制从FAN7554数据是1.5V220V转正负5V电源电路图正负5V电源电路图78和79系列分别是正电压和负电压串联稳压集成电路，体积小、集成度高、线性调整率和负载调整率高，在线性电源时代占领了很大市场。

LM7805为固定+5V输出稳压集成电路（采取特殊方法也可使输出高于5V），最大输出电流为1A，标准封装形式有TO-220、TO-263。

78和79系列集成电路应用相对固定，电路形式简单，只是正负直流电压输出时应注意变压器最小输出功率和最小输出电压，如图1所示。

根据能量守恒原则，在理想状态下电源输入输出功率相等。

在实际中，考虑铜损和其他元器件的损耗，电源的输出功率小于输入功率。

78系列和79系列稳压前后直流电压差为2～3V。

由于为正负双电源输出，稳压前后直流电压差应为5～6V。

220V转正负5V电源电路图

220V转正负5V电源电路图
正负5V电源电路图78和79系列分别是正电压和负电压串联稳压集成电路，体积小、集成度高、线性调整率和负载调整率高，在线性电源时代占领了很大市场。

LM7805为固定+5 V输出稳压集成电路(采取特殊方法也可使输出高于5 V)，最大输出电流为1 A，标准封装形式有TO-220、TO-263。

78和79系列集成电路应用相对固定，电路形式简单，只是正负直流电压输出时应注意变压器最小输出功率和最小输出电压，如图1所示。

根据能量守恒原则，在理想状态下电源输入输出功率相等。

在实际中，考虑铜损和其他元器件的损耗，电源的输出功率小于输入功率。

78系列和79系列稳压前后直流电压差为2～3 V。

由于为正负双电源输出，稳压前后直流电压差应为5～6 V。

输入交流220v输出直流5v的直流稳压电源方案论证

输入交流220v输出直流5v的直流稳压电源方案论证要设计一个输入交流220v、输出直流5v的直流稳压电源方案,需要考虑以下几个方面:1. 稳压芯片选择:需要选择能够稳定输出5v的稳压芯片,如Vref电感耦合器(VRM)或LM317等。

2. 整流器:需要选择能够将交流220v转换为直流电流的电路,可以使用二极管或者三极管等元件进行整流。

3. 滤波器:为了避免交流分量的干扰,需要添加滤波器,可以使用电容或者电感等元件进行滤波。

4. 稳压电源电路:将整流器输出的直流电流经过稳压芯片的输入端,再将稳压芯片的输出连接到滤波器的输出端,从而实现输出直流5v的稳定电压。

下面是一个简单的直流稳压电源方案论证:1. 选择VRM芯片:使用Vref电感耦合器(VRM)作为稳压电源的核心元件,可以保证输出电压的稳定性和精度。

Vref电感耦合器的输出电压范围在1.2-1.8V之间,可以满足输出电压要求。

2. 整流器:使用二极管或者三极管等元件进行整流,可以将交流220v转换为直流电流。

由于二极管的特性,整流器的输出电压波形会发生失真,需要添加滤波器来滤除交流分量。

整流器的电流大小可以通过调整二极管或三极管的选择来调节。

3. 稳压电路:稳压电路由VRM芯片的输入端、滤波器的输出端和稳压芯片的输出端组成。

通过调整VRM芯片的参数,可以调节稳压芯片的输出电压,从而实现输出直流5v的稳定电压。

稳压芯片的参数可以通过手册或者仿真软件进行调整。

4. 电源线路:由于稳压电源需要连接到外部电路,需要适当的电源线路设计,以确保稳定的输出电压和抗干扰能力。

可以使用电缆或者电感等材料来保护电源线路和稳压芯片。

通过以上设计,可以实现输入交流220v、输出直流5v的直流稳压电源方案,可以保证输出电压的稳定性和精度。

220V变到直流5V

如图所示电路为输出电压+5V、输出电流1.5A的稳压电源。

它由电源变压器B，桥式整流电路D1～D4，滤波电容C1、C3，防止自激电容C2、C3和一只固定式三端稳压器(7805)极为简捷方便地搭成的。

220V交流市电通过电源变压器变换成交流低压，再经过桥式整流电路D1～D4和滤波电容C 1的整流和滤波，在固定式三端稳压器LM7805的Vin和GND两端形成一个并不十分稳定的直流电压(该电压常常会因为市电电压的波动或负载的变化等原因而发生变化)。

此直流电压经过LM7805的稳压和C3的滤波便在稳压电源的输出端产生了精度高、稳定度好的直流输出电压。

本稳压电源可作为TTL电路或单片机电路的电源。

三端稳压器是一种标准化、系列化的通用线性稳压电源集成电路，以其体积小、成本低、性能好、工作可靠性高、使用简捷方便等特点，成为目前稳压电源中应用最为广泛的一种单片式集成稳压器件。

5V电源电路设计

5v电源电路的设计本设计是要设计一个+5V直流电源供电，这里没有直接的+5V电压，而直流电源的输入电压为220V的电网电压，在正常情况下，这一电网电压是远远的高于本设计所需的电压值，因而需要先使用变压器，将220V的电网电压降低后，再进行下一阶段的处理[4]。

变压器是这一电源电路起始部分，将220V的电网电压转变为本设计所需的较低的电压，就可以进行下一阶段的整流部分。

一般规定v1为变压器的高压侧，v2为变压器的低压侧，v1侧的线圈要比v2侧的线圈要多，这样就可以将220V 的电网电压降低，如图1所示：图1变压器单相桥式整流电路，就是将交流电网电压转换为所需电压，整流电路由四只整流二极管组成。

下面简单介绍一下单相桥式整流电路的工作原理，为简便起见，这里所选的二极管都是理想的二极管，二极管正向导通时电阻为零，反向导通时电阻无穷大。

在v2的正半周，电流从变压器副边线圈的上端流出，经过二极管D1，再由二极管D4流回变压器，所以D1、D4正向导通，D2、D3反向截止，产生一个极性为上正下负的输出电压。

在v2的负半周，其极性正好相反，电流从变压器副边线圈的下端流出，经过二极管D2，再由二极管D3流回变压器，所以D1、D4反向截止，D2、D3正向导通。

桥式整流电路利用了二极管的单向导电性，利用四个二极管，是它们交替导通，从而负载上始终可以得到一个单方向的脉动电压[6]。

单相桥式整流电路如图2所示：图 2 单相桥式整流电路本设计的滤波电路采用的是电解电容和二极管并联方式滤波，简单的讲就是电容两端电压升高时，电容充电，电压降低时，电容放电，让电压降低时的坡度变得平缓，从而起到滤波的作用。

这里选用电解电容是因为电解电容单位体积的电容量非常大，能比其它种类的电容大几十到数百倍，并且其额定的容量可以做到非常大，价格比其它种类相比具有相当大的优势，因为其组成材料都是普通的工业材料，比如铝等等。

电解电容并联二极管，有效防止了电压反相。

5V直流电压源

5V直流电压源一、设计题目5V直流电压源的设计与制作二、主要技术指标电路由交流电源供电，输出稳定的直流5V电压。

三、方案论证及选择电路包括了四个部分：变压电路、整流电路、滤波电路及稳压电路。

直流稳压电源的工作过程大致为：电源变压器将电网的220V/50Hz的交流电压V1变为所需要的交流电压值。

整流电路是将变压器次级来的交流电压V转换为单向但有脉动的直流电压，如图VR波形所示。

滤波电路则是将整流后的波纹滤除，从而得到比较光滑的直流电压，如图VF波形所示。

但是，这样得到的电压是不太稳定的，会随着电网电压、负载或温度的变化而变化，所以还需要加稳压电路进行稳压。

图1-1交直流电压变化流图四、系统组成框图图1-2 直流电源电压系统组成框图五、单元电路设计（1）变压电路：通过220V~12V变压器将电压降低。

（2）整流电路：由4个整流二极管接成桥式整流电路(如下图所示)。

图1-3 整流电路当变压器次级电压为正半周，即瞬时极性为A正B负时，二极管D1、D3导通，D2、D4截止，电流流向为A（此时为正）→D1→RL→地→D3→B→A，RL上输出正半周；输入负半周时，D2、D4导通，D1、D3截止，电流流向为B（此时为正）→D2→RL→地→D4→A→B1故RL 上的电压波形如图。

通过整流桥后，交流电转变为直流电，但此时的电压很不稳定，纹波系数很大。

需要滤波稳压电路处理才能使用。

（3）滤波电路：采用电容滤波是由于电容是惰性元件，有储能作用，当电源电压变化时，电容两端的电压有一个充电或放电的过程，不能快速或突然变化，所以电容对电压变化有平滑作用。

(4)稳压电路：三端固定式正电压输出集成稳压器LM7805。

LM7805的最大输入电压高达35V;输出稳定电压5v。

输出电流为1A,工作温度范围在70℃以下。

它的线性调整率也比标准的固定稳压器好。

另：加入两个防自激电容。

六、总体电路图图1-4 总体电路图七、调试过程及测试结果在电路的制作和调试过程当中为了提高效率和便于分析电路，我们采用模块制作，模块测试的方法。

220v转5v简单电路

220v转5v简单电路220V转5V简单电路是一种将高电压转换为低电压的电路。

在现代生活中，我们经常会使用一些需要低电压电源的设备，比如手机充电器、电脑电源适配器等。

这些设备通常需要5V的直流电源，而我们家庭中的电源一般是220V的交流电。

因此，我们需要一种方法将220V的交流电转换为5V的直流电，以供这些设备使用。

要实现这个目标，我们可以使用一个电源适配器。

电源适配器是一种将输入电源转换为特定输出电压和电流的装置。

在220V转5V 的电路中，电源适配器的作用就是将220V的交流电转换为5V的直流电。

电源适配器由输入端、输出端和转换电路组成。

输入端连接到家庭电源的插座上，输出端则连接到我们需要供电的设备上。

转换电路是电源适配器的核心部分，它负责将输入电压转换为输出电压。

在220V转5V的电路中，转换电路通常采用开关电源的设计。

开关电源是一种高效、稳定的电源转换装置，能够将高电压转换为低电压，并且能够在不同输入电压范围下工作。

开关电源的核心是一个开关管，它用来控制输入电压的开关状态。

当开关管导通时，输入电压通过变压器降压，然后经过整流电路变为直流电。

当开关管关闭时，变压器中的磁场能量释放，产生一个反向电压，使得输出电压维持在稳定的5V。

除了开关管和变压器，220V转5V的电路中还包括滤波电路和稳压电路。

滤波电路用来去除输入电压中的杂波和干扰，保证输出电压的稳定性和纯净性。

稳压电路则用来稳定输出电压，使其始终保持在5V。

在实际应用中，我们可以根据需要选择不同类型的电源适配器。

常见的电源适配器有插头式、桌面式、壁挂式等多种形式，适用于不同的使用场景。

此外，还可以根据设备的功率需求选择不同功率的电源适配器。

总的来说，220V转5V的简单电路通过电源适配器实现。

电源适配器采用开关电源的设计，通过开关管、变压器、滤波电路和稳压电路等组成，将高电压转换为低电压，以供低电压设备使用。

在选择电源适配器时，我们需要考虑设备的功率需求和适配器的类型。

教大家DIY设计一个简易的5V直流电源

教大家DIY设计一个简易的5V直流电源下面教初学者如何入门设计简易的5V直流电源，主要运用的元器件材料有：220V转6V单相交流变压器、整流桥（可用4个二极管代替）、LM7805、电容。

原理很简单：220V交流电经过变压器降压变为6V交流电，然后经过全桥整流，然后滤波，得到的直流电压约为6V交流电的1.2倍左右，然后经过LM7805三端线性稳压器稳压输出5V。

（1）变压器注意事项，选择变压器时一定要结合5V电源输出功率的情况选择合适的变压器输出功率。

比如选择5W的输出功率，则5V电源的输出电流最大只有0.7A。

因为线性三端稳压器的输入输出电流不变，输入电压为6V的1.2倍，大约为7.2V，所以5W的变压器只能承受0.7A的电流。

（2）整流，这里使用的是全桥整流，经过全桥整流后的有效值电压为0.9U。

可以购买一个整流堆，也可以使用4个整流二极管代替。

（3）滤波，滤波电容一般选择2200UF即可，当然更严格的选择有个复杂的计算公式。

选择电容时，初学者最容易忽略的一个指标：耐压，还要考虑0.7~0.8左右的降额系数。

因此整流后输出7.2V左右的直流电，所需电容耐压值为7.2 x1.3=9.36，因此至少选择10V的耐压值。

（4）LM78XX三端稳压器LM78XX是比较常用的三端稳压器，具体型号有LM7805、LM7806、 LM7809 、LM7810、LM7812、LM7815、LM7818、LM7824、LM7827等，型号后面两位数代表输出电压，除了LM7824和LM7827输入电压最高可达40V以外，其它型号的最高输入电压为35V。

注意事项：（初学者很容易忽略的地方）①最大输出电流为1.5A；② LM78XX系列三端稳压器的输入电压必须比输出电压至少高2V；③必须考虑三端稳压器自身的功耗，计算方法：功耗=（输入电压-输出电压）×电流，三端稳压器的自身功耗不应大于5W，而且大于2W时必须加散热器。

(1066)220V转5V反激电源设计421423

开关电源以其高效率、小体积等优点获得了广泛应用。传统的开关电源普遍采用电压型脉宽调制(PWM)技术，而近年电流型PWM技术得到了飞速发展。相比电压型PWM，电流型PWM具有更好的电压调整率和负载调整率，系统的稳定性和动态特性也得以明显改善，特别是其内在的限流能力和并联均流能力使控制电路变得简单可靠。电流型PWM集成控制器已经产品化，极大推动了小功率开关电源的发展和应用，电流型PWM控制小功率电源已经取代电压型PWM控制小功率电源。Unitrode公司推出的UC3843系列控制芯片是电流型PWM控制器的典型代表。
（2）输入整流滤波器：将电网输入的交流电进行整流滤波，为变换器提供波纹较小的直流电压。而且，当电网瞬时停电时，滤波电容器储存的能量能使开关电源输出维持一定的时间。
（3）高频开关变换器(DC／AC)：它是开关电源的关键部分。它把直流电压变换成高频交流电，经过高频变压器再变成所需要的隔离输出交流电压。
（4）控制电路：检测输出直流电压，与基准电压比较，进行隔离放大，调制振荡器输出的脉冲宽度，从而控制变换器以保持输出电压的稳定。一般控制电路还包括启动及禁止电路。
20世纪推动开关电源性能和质量不断提高的主要技术是：
1．新型高频功率半导体器件
2．软开关技术
3．控制技术
4．有源功率因数校正技术
5．Magamp（磁性放大器）后置调节器技术
6．饱和电感技术
7．分布电源技术、并联均流技术
8．电源智能化技术和系统的集成化技术
上述各项技术的应用，尤其是开发高功率密度、高效率、高性能、高可靠性以及智能化电源系统，仍然是今后通信开关电源技术的发展方向。
In this paper, using the characteristics of the flyback transformer, a multiportflyback switching power supply is designed based on the UC3842, which provides five output voltageand can adjust the PWM output to ensure stable output voltageas the input voltage changes.UC3842 is a kind of excellent performance of current control mode pulse width modulator. If for some reason make the output voltage rises, the pulse width modulator can change the drive signal of pulse width, i.e. duty ratio D, make the average voltage after chopping down, so as to achieve voltage regulation, and vice versa. UC3842 MOS tube, IGBT, etc., can be directly drivenis suitable for production of 50 ~ 150 w low power switching power supply. Due to the device design is clever, directly by the mains voltage start, required less component composition circuit, very accord withthe principle of circuit design.

交流220V转5V直流电源设计

交流220V转5V直流电源设计要设计一个将220V交流电转换为5V直流电的电源，我们需要以下器件和模块：1.变压器：变压器用于将220V交流电转换为合适的低电压。

选择合适的变压器是设计中的关键，需要考虑输入输出电压比例、功率损耗和效率等因素。

2.整流器：由于直流电源需要直流电，我们需要使用整流器将交流电转换为直流电。

可选择整流桥等现成的整流器模块，以方便实现。

3.滤波器：由于变压器和整流器引入了一些电源的干扰和波纹，我们需要使用滤波器将这些噪音滤除，以获得稳定的直流电。

4.稳压器：直流电源需要稳定的输出电压，因此我们需要使用稳压器，如线性稳压器或开关稳压器来保持输出电压稳定。

5.充电电路：如果我们希望设计的电源能够给电池进行充电，我们需要包含充电电路，如充电管理芯片或充电控制模块，来确保充电的安全和有效。

设计过程如下：1.确定输出电压和电流要求：首先，我们需要确定设计中所需要的输出电压和电流。

在这个问题中，输出电压为5V，即设定的目标电压。

输出电流则取决于需要给供应设备提供多少电流。

2.选择变压器：根据需要将220V交流电转换为5V直流电，我们需要选择一个变压器来实现这一转换。

变压器的选型需要考虑输入输出电压比例和功率损耗等因素。

一般情况下，可以选择具有适配输出电流的低频变压器。

3.整流和滤波：将变压器的输出通过整流器进行整流，然后通过滤波器将其中的噪音滤除。

整流器可以选择整流桥等现成的整流器模块来实现。

4.稳压器：为了确保输出电压的稳定性，我们需要使用稳压器将滤波后的直流电进行稳压。

线性稳压器和开关稳压器是常用的稳压器选择。

线性稳压器简单，但效率较低，适合低功率应用。

而开关稳压器效率高，但设计和调试难度较大。

5.充电电路：如果需要给电池充电，我们需要包含充电电路。

这个电路可以包括充电管理芯片或充电控制模块，以确保充电的安全和有效。

6.安全保护：电源设计中还需要考虑安全保护措施，如过流保护、过热保护、过载保护等。

ac220转dc5v的电路

ac220转dc5v的电路
AC220转换DC5V通常需要使用一个电路来完成。

下面是一个简单的电路示例:
1. 二极管:使用一个二极管来对AC220信号进行中导通和截止操作。

二极管通常用于保护电路免受高电压的影响。

2. 电容器:电容器用于储存电能,以便在转换过程中将电荷转移到输出电压中。

3. 变压器:使用变压器将AC220信号转换成DC5V输出电压。

变压器的主要作用是降低输入电压和升高输出电压。

4. 开关:开关用于控制电路中电流的流动。

当开关打开时,电流可以从AC220信号中流向变压器,转换为DC5V输出电压。

当开关关闭时,电流将从变压器流向AC220信号,从而实现稳定的输出电压。

5. 电阻:电阻用于降低输出电压中的波动。

通常用于控制输出电压的精度和稳定性。

这是一个基本的AC220转DC5V电路,但具体的电路细节取决于许多因素,如所需的输出电压范围、输出电流、所需的精度和稳定性等。

因此,最好根据实际情况来确定具体的电路细节。

220v交流电转5v12v直流电

220V交流电转±5V、±12V直流电源设计报告一、设计目的制造出以220V市电为输入，输出为±5V、±12V幅值稳定的直流电源。

二、设计思路直流电源的输入为220V的电网电压，所需直流电压的数值和电网电压的有效值相差较大，因而需要通过电源变压器降压。

再通过整流电路将正弦波电压转换为单一方向的脉动电压。

为了减小电压的脉动，需通过低通滤波电路滤波，使输出电压平滑。

理想情况下是可以将交流分量全部滤掉，但是因为受负载影响，加之滤波电路并不能达到理想效果。
