电力系统分析练习题(附答案)一、单选题(共60题,每题1分,共60分)1、有功功率的单位是(____)。

A、kVB、kWC、kVAD、kVar正确答案:B2、下面电压序列完全属于电力线路额定电压的一组是(____)。

A、525kV,242kV,12lkV,38.5kV,11kVB、500kV,220kV,ll0kV,35kV,l0kVC、500kV,230kV,12lkV,37kV,10.5kVD、525kV,230kV,115kV,37kV,10.5kV正确答案:B3、发电机作为电源,一般额定电压比线路额定电压高(____),以补偿输电过程的电压损耗。

A、0.03B、0.1C、0.05D、±5%正确答案:C4、电力系统的综合供电负荷加上厂用电之和,称为(____)。

A、供电负荷B、工业负荷C、用电负荷D、发电负荷正确答案:D5、三相短路的短路电流只包含(____)。

A、正序分量B、零序分量C、反分量D、负序分量正确答案:A6、在变压器的参数计算中,用空载试验特性数据求的是(____)。

A、电阻和电抗B、电导和电纳C、电抗和电导D、电阻和电纳正确答案:B7、220kV电力线路的平均额定电压为(____)。

A、220kVB、230kVC、221kVD、242kV正确答案:B8、电力线路中,电导G主要反映导线通过交变电流时产生的(____)。

A、电晕损耗B、电场效应C、磁场效应D、热效应正确答案:A9、短路类型代表符号中(2)代表(____)短路类型。

A、单相接地短路B、三相短路C、两相短路D、两相短路接地正确答案:C10、当故障切除时间(____)极限切除时间,系统具有暂态稳定性。

A、小于B、不确定C、大于D、相等正确答案:A11、电力线路中,电导G主要反映产生的泄漏电流和(____)引起的有功损耗效应的参数。

A、电阻B、电晕C、热效应D、电容效应正确答案:B12、短路类型代表符号中(1,1)代表(____)短路类型。

电力系统分析教材习题参考答案

电力系统分析教材习题参考答案

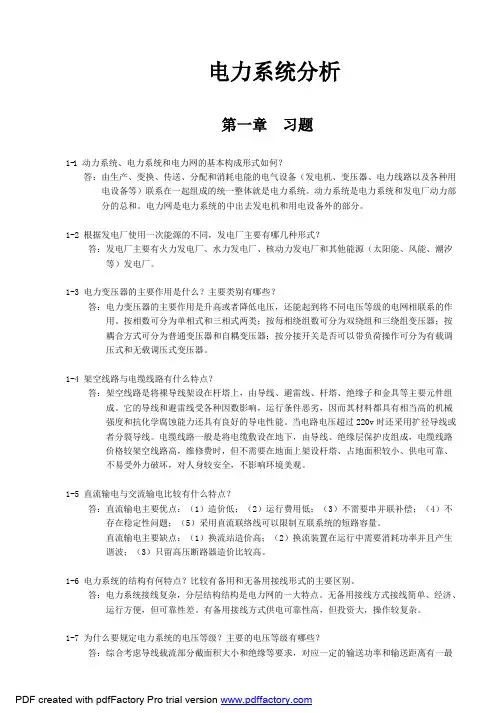

电力系统分析第一章习题1-1 动力系统、电力系统和电力网的基本构成形式如何?答:由生产、变换、传送、分配和消耗电能的电气设备(发电机、变压器、电力线路以及各种用电设备等)联系在一起组成的统一整体就是电力系统。

动力系统是电力系统和发电厂动力部分的总和。

电力网是电力系统的中出去发电机和用电设备外的部分。

1-2 根据发电厂使用一次能源的不同,发电厂主要有哪几种形式?答:发电厂主要有火力发电厂、水力发电厂、核动力发电厂和其他能源(太阳能、风能、潮汐等)发电厂。

1-3 电力变压器的主要作用是什么?主要类别有哪些?答:电力变压器的主要作用是升高或者降低电压,还能起到将不同电压等级的电网相联系的作用。

按相数可分为单相式和三相式两类;按每相绕组数可分为双绕组和三绕组变压器;按耦合方式可分为普通变压器和自耦变压器;按分接开关是否可以带负荷操作可分为有载调压式和无载调压式变压器。

1-4 架空线路与电缆线路有什么特点?答:架空线路是将裸导线架设在杆塔上,由导线、避雷线、杆塔、绝缘子和金具等主要元件组成。

它的导线和避雷线受各种因数影响,运行条件恶劣,因而其材料都具有相当高的机械强度和抗化学腐蚀能力还具有良好的导电性能。

当电路电压超过220v时还采用扩径导线或者分裂导线。

电缆线路一般是将电缆敷设在地下,由导线、绝缘层保护皮组成,电缆线路价格较架空线路高,维修费时,但不需要在地面上架设杆塔、占地面积较小、供电可靠、不易受外力破坏,对人身较安全,不影响环境美观。

1-5 直流输电与交流输电比较有什么特点?答:直流输电主要优点:(1)造价低;(2)运行费用低;(3)不需要串并联补偿;(4)不存在稳定性问题;(5)采用直流联络线可以限制互联系统的短路容量。

直流输电主要缺点:(1)换流站造价高;(2)换流装置在运行中需要消耗功率并且产生谐波;(3)只留高压断路器造价比较高。

1-6 电力系统的结构有何特点?比较有备用和无备用接线形式的主要区别。

电力系统分析练习题+答案

电力系统分析练习题+答案

电力系统分析练习题+答案一、单选题(共20题,每题1分,共20分)1、目前,我国运行最高直流线路额定电压等级为(____)。

A、$±800kV$B、$±750kV$C、$±1100kVD、±500kV$正确答案:C2、供电线路长,负荷变动较大的中枢点,应该采用(____)。

A、$恒调压B、顺调压$C、$逆调压$D、$常调压$正确答案:C3、500kV系统中性点运行方式经常采用(____)。

A、不接地$B、$经电抗接地$C、$直接接地$D、$经电阻接地正确答案:C4、某电厂中由两台型号相同100MW的汽轮机组,调差系数为4,机组满载时的频率为49.5Hz,发电厂的功率为50MW时的频率为(____)。

A、$50.5Hz$B、$50Hz$C、51Hz$D、$50.05Hz正确答案:C5、判断同步发电机并列运行静态稳定性的实用判据是(____)。

A、$dP/dδ<0$B、$dP/dδ=0$C、dP/dδ>0$D、$dP/dδ≥0正确答案:C6、用对称分量法分析时,若各序分量具有独立性,则此电路应满足(____)。

A、$非线性、参数不对称$B、$线性、参数对称C、非线性、参数对称$D、$线性、参数不对称$正确答案:B7、某变压器铭牌上额定电压为110±2×2.5%,它共有(____)个分接头。

A、3个$B、$5个$C、$7个D、$6个$正确答案:B8、电力线路中,电抗X主要反映导线通过交变电流时产生的(____)。

A、$磁场效应$B、热效应$C、$电场效应$D、$电晕损耗正确答案:A9、系统频率上升将使负荷所需要的有功功率(____)。

A、增大$B、$减小$C、$不变$D、$以上情况都有可能正确答案:A10、电压控制的目的不包括(____)。

A、$保持系统有功功率平衡B、$保持供电电压在正常范围内,保证用户的供电质量$C、保持电网枢纽电压水平,保证系统稳定运行$D、$减小网络损耗$正确答案:A11、三相短路的附加电抗等于(____)。

电力系统分析测试题(含参考答案)

电力系统分析测试题(含参考答案)

电力系统分析测试题(含参考答案)一、单选题(共137题,每题1分,共137分)1.架空输电线路采用分裂导线的目的是()。

A、改善输电线路的电晕条件。

B、减小线路电抗;C、减小线路电阻;D、增大线路电纳;正确答案:B2.在短路冲击电流的工程计算中,常常需要选定短路冲击系数Kim数值。

当在发电机机端短路时,对发电机而言,其短路冲击系数Kim应取为()。

A、1.95B、1.85C、1.8D、1.9正确答案:D3.单相接地短路时,故障处故障相短路电流与正序分量电流的关系是()。

A、故障相短路电流为正序分量电流的B、故障相短路电流为正序分量电流的3倍;C、故障相电流等于正序分量电流。

正确答案:B4.电力系统的基本技术参数不包括:A、频率B、电流C、电压D、畸变率正确答案:D5.500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路轻载时末端电压降低。

B、防止输电线路重载时末端电压降低;C、防止输电线路轻载时末端电压升高;正确答案:C6.如果某发电厂装有四台机组,正常运行时四台机组都没有达到额定出力,且有、,当发电厂有功负荷增大时,应首先增加出力的发电机组是()。

A、4号机组。

B、2号机组;C、3号机组;D、1号机组;正确答案:D7.在无功电源并不缺乏的电力系统中,关于是否需要增加无功补偿装置,下述说法中正确的是()。

A、绝对不应增加无功补偿装置;B、可以增加无功补偿装置,但应遵守最优网损微增率准则;C、可以增加无功补偿装置,但应遵守等网损微增率准则;D、应增加无功补偿装置,直到各节点的网损微增率均为正值为止。

正确答案:B8.线路始端的额定电压为线路额定电压的().A、105%B、110%C、100%D、95%正确答案:B9.系统中供电可靠性高,同时对系统的绝缘水平要求也高。

A、大电流接地B、不接地C、部分接地D、直接接地正确答案:C10.电力系统潮流计算时,平衡节点的待求量是()。

A、节点电压相角和发电机无功功率。

电力系统分析试题及答案

电力系统分析试题及答案

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是()。

A. 发电机B. 输电线路C. 变电站D. 负荷答案: B. 输电线路2. 电力系统的频率标准为()Hz。

A. 50B. 60C. 120D. 180答案: A. 503. 电力系统中,短路故障通常发生在()。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案: C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案:静态;动态2. 在电力系统中,无功功率的流动主要影响系统的______。

答案:电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案:铜损;铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案:电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能;变电站的功能是调整电压,以适应不同电压等级的输电和用电需求;输电线路的功能是将电能从发电站输送到变电站或直接到用户;配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定?答案:静态稳定是指在电力系统受到小扰动后,系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时,系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统,其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW,变电站的损耗为5%,负荷的功率需求为95MW。

请计算输电线路的损耗。

答案:首先计算变电站的损耗:100MW * 5% = 5MW。

然后计算到达负荷之前的功率:100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW,所以输电线路的损耗为0MW。

2. 如果上述系统中,输电线路的电阻为0.5欧姆,线路的电流为200A,计算输电线路的损耗。

答案:根据公式 P_loss = I^2 * R,其中 P_loss 是损耗功率,I 是电流,R 是电阻。

电力系统分析练习题及其答案

电力系统分析练习题及其答案

[例2—1]一条220kV的输电线,长180km,导线为LGJ-400(直径2.8cm),水平排列,相间距7m,求该线路的R,X,B,并画等值电路.解:电阻:电抗:电纳:等值电路:[例2-2]220kV架空线,水平排列,相间距7m,每相为分裂导线,计算直径21.88mm,分裂间距400mm,求每相单位长度的电阻、电抗和电纳。

解:电阻:电抗:电纳:[例2-3]一长度为600 km 的500kV 架空线路,使用4×LGJQ-400 四分裂导线,。

试计算该线路的形等值电路参数。

解(1)精确计算。

计算形等效电路参数:(2)使用近似算法计算。

与准确计算相比,电阻误差—0.4%,电抗误差-0。

12%,电纳误差—0.24%,本例线路长度小于1000km ,用实用近似公式计算已能够满足精确要求。

如果直接取这时,电阻误差达15%,电抗误差7%,电纳误差—3。

4%,误差已较大。

例2-4 330kV架空线路的参数为试分别计算长度为100,200,300,400和500线路的π型等值参数的近视值,修正值和精确值。

解首先计算100km线路的参数(一)(二)修正参数计算(三) 精确参数计算计算双曲线函数。

利用公式sh(x+jy)=shxcosy+jchxsinych(x+jy)=chxcosy+jshxsiny将之值代入,便得II型电路的精确参数为[例2—5]有一台SFL120000/110型的向10kV网络供电的降压变压器,铭牌给出的实验数据为:试计算归算到高压侧的变压参数.解由型号知,各参数如下:例2—6 三相三绕组降压变压器的型号为SFPSL—120000/220,额定容量为120MVA/120MVA/60MVA,额定电压为:220kV/121kV/11kV,,, ,,,,,,求变压器归算到220kV 侧的参数,并作出等值电路。

解:(1)求各绕组的电阻同理可得:电阻计算如下:(2)求各绕组电抗电抗计算:变压器阻抗参数:(3)求导纳例2—7试计算2—15(a)所示输电系统各元件电抗的标幺值。

电力系统分析练习题库(含参考答案)

电力系统分析练习题库(含参考答案)

电力系统分析练习题库(含参考答案)一、单选题(共40题,每题1分,共40分)1、下列故障类型中,属于对称短路故障为(一)oA、$两相接地短路B、$三相短路$C、单相接地短路$D、$两相短路$正确答案:B2、发电机作为电源,一般额定电压比线路额定电压高(—),以补偿输电过程的电压损耗。

A、3%$B、$10%$C、$5%$D、$±5%正确答案:C3、电力系统的允许频率偏移为(一)。

A、$±0.5HzB N$-0.2~+0.5H Z$C、±0.2Hz$D、$±0.2〜±0.5HZ$正确答案:D4、快速控制调速汽门可以让加速面积(—)。

A、减小$B、$增加$C、$不变$D、$不确定正确答案:A5、某SF11-20000/110型双绕组变压器,铭牌数据:AP0=22kW,ΔPK=135kW,UK%=10.5,I0%=0.8,试计算折算到高压侧的电阻为()。

A、$10QB、$6.088C、$0.408ΩSD、4.080$正确答案:D6、用对称分量法分析时,若各序分量具有独立性,则此电路应满足(一)。

A、$非线性、参数不对称$B、非线性、参数对称$C、$线性、参数对称D、$线性、参数不对称$正确答案:C7、短路的最大有效值电流主要是检验电气设备和载流导体的(一)。

A、断流能力$B、$热稳定性$C、$机械效应$D、$电流效应正确答案:A8、IOkV线路的平均额定电压为(一)。

A、$11kV$B、$10.5kV$C、$12kVD、10kV$正确答案:B9、提高系统暂态稳定性的原则(一)oA、尽可能的减小加速面积,增加最大可能的减速面积$B、$减小极限切除时间C、$尽可能的增加加速面积,减小最大可能的减速面积$D、$增大极限切除角$正确答案:A10、架空输电线路三相导线之间的几何平均距离越大,其单位长度的电纳(—)。

A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案:C11、22OkV电力线路的平均额定电压为(一)。

电力系统分析课后习题参考答案

电力系统分析课后习题参考答案

电力系统分析课后习题参考答案第1章1-1.选择填空1)电力系统的综合用电负荷加上网络中的功率损耗称为(D)A.厂用电负荷B.发电负荷C.工业负荷D.供电负荷2)电力网某条线路的额定电压为UN=110kV,则这个电压表示的是(C)1A. 相电压B.相电压3C.线电压D.3线电压3)以下(A)不是常用的中性点接地方式A. 中性点通过电容接地B中性点不接地C.中性点直接接地 D. 中性点经消弧线圈接地4)我国电力系统的额定频率为(C)A.30Hz B. 40HzC. 50HzD. 60Hz5)目前,我国电力系统中占最大比例的发电厂为( B )A.水力发电厂 B.火力发电厂C.核电站 D.风力发电厂6)以下(D)不是电力系统运行的基本要求A. 提高电力系统运行的经济性B. 安全可靠的供电C. 保证电能质量D. 电力网各节点电压相等7)以下说法不正确的是(B)A.火力发电需要消耗煤、石油 B.水力发电成本比较大C.核电站的建造成本比较高 D. 太阳能发电是理想的能源8)当传输的功率(单位时间传输的能量)一定时,(A)A.输电的电压越高,则传输的电流越小B.输电的电压越高,线路上的损耗越大C.输电的电压越高,则传输的电流越大D.线路损耗与输电电压无关9)对( A )负荷停电会给国民经济带来重大损失或造成人身事故。

A.一级负荷 B. 二级负荷C.三级负荷 D. 以上都不是10)一般用电设备满足( C )A.当端电压减小时,吸收的无功功率增加B.当电源的频率增加时,吸收的无功功率增加C.当端电压增加时,吸收的有功功率增加。

D.当端电压增加时,吸收的有功功率减少1-2.填空题1)电力系统由(发电机(电源)、负荷(用电设备)以及电力网(连接发电机和负荷的设备)三部分构成。

2)电力系统的常用额定电压等级有( 500kV、220kV、110kV、35 kV 10kV ) (至少写出三个)。

3)发电机的额定电压与系统的额定电压为同一等级时,发电机的额定电压与系统的额定电压的关系为(发电机的额定电压规定比系统的额定电压高5%或7.5%)4)电力系统的运行特点是(电能与国民经济各部门以及人民的生活关系密切,电能不能大量贮存,电力系统中的暂态过程十分迅速)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
下载可编辑
电力系统分析
目录
第一部分 电力系统稳态分析
第一章 第二章 第三章 第四章 第五章 第六章
电力系统的基本概念 电力系统的元件参数及等值电路 简单电力系统的计算和分析 电力系统潮流的计算机算法 电力系统的有功功率和频率调整 电力系统的无功功率和电压调整
第二部分 电力系统暂态分析
第七章 电力系统故障分析的基本知识 第八章 同步发电机突然三相短路分析 第九章 电力系统三相短路的实用计算 第十章 对称分量法及元件的各序参数和等值电路 第十一章 不对称故障的分析、计算 第十二章 电力系统各元件的机电特性 第十三章 电力系统静态稳定 第十四章 电力系统暂态稳定 第十五章 研究生入学考试试题
2-3 某电力网由双回 110kV 的输电线向末端变电所供电,其接线如图 2-3(a)所示, 输电线长 100km,用 LGJ —120 型导线,在杆塔上布置如图 2-3(b)。末端变电所装两台 110/11kV、20000kVA 的三相铝线变压器,其型号为 LGJ —20000/110。试求:
⑴用查表法计算 40℃时,每公里架空线路的参数。 ⑵求末端变压器折到 110kV 侧的参数。 ⑶求并联运行后的等值参数,并画出其等值电路图。 ⑷校验此线路在 t=25℃正常大气压下是否会发生电晕。
10
单相
习题 1-5 图
