超声波检测--实验讲义

实验一超声波仪器性能的测定一. 目的：现场测试超声波仪器性能，包括垂直线性，水平线性，电噪声，动态范围和衰减器精度。

二. 实验设备：超声波探伤仪，直探头(2.5P14，2.5P20，5P14等均可) IIW1试块(或CSK-IA，1#试块等均可) 平底孔试块。

三. 实验步骤1.测定垂直线性缺陷在工件中的大小是通过缺陷回波在示波屏上的幅度大小反映的，反射回波幅度是按一定规律反映缺陷实际反射声压的大小，即为仪器的垂直线性状况，以垂直线性误差表示。

如图1所示，把与探伤仪连接的直探头平稳地耦合在平底孔试块的探测面上，仪器上的"抑制"与"深度补偿"关闭，在衰减器上应至少留有30dB的衰减余量，调节"增益"，使直探头在试块上找到的最大平底孔回波高度为100%满刻度，固定探头位置与接触压力(必要时可采用专用的探头压块)。

调节衰减器，依次记下每衰减2dB时平底孔回波幅度的满刻度百分数并记入表1，并与理论值比较，取最大正偏差△+和负偏差最大绝对值｜△-｜之和为垂直线性误差，即：△=(｜△+｜+｜△-｜)(%) ----(1)注：理论波高值按下式计算-- △dB=20lg(H100/H)(式中H100为以100%满刻度起始的基准波高，H为每衰减2dB时理论上应达到的波高)。

最后在图2上以波高(%)为纵坐标，衰减量(dB)为横坐标绘出垂直线性理想线与实测线(按表1)，再根据(1)式计算垂直线性误差。

表1图1 图22.测定水平线性缺陷在工件中的位置是通过缺陷回波在示波屏上的位置反映出来的，通过仪器有关旋钮调整能否使仪器示波屏上的水平扫描线按一定比例反映超声波在工件中所经过的距离，即为仪器的水平线性，以水平线性误差表示。

如图3所示，把直探头平稳地耦合在IIW1试块上厚度25mm的平面上(应离开边缘有一定距离以防止侧壁效应干扰)，调节仪器上的"增益"，"衰减"，"水平"(或"零位"，"延迟")，"深度"(粗调与细调)，当采用"五次底波法"时：应使示波屏上出现五次无干扰底波，在相同回波幅度(例如50%或80%满刻度)情况下，使第一次底波B1前沿对准水平刻度线的20mm刻度，第五次底波B5前沿对准水平刻度线的100mm刻度，然后依次将B2，B3，B4调节到上述相同幅度下读取第二，三，四次底波前沿与水平刻度线上的40mm，60mm和80mm刻度的偏差，填入表2，取最大偏差△max(以mm计)按下式计算水平线性误差：△=(｜△max｜/0。

《超声波探测》课件 (2)

超声波可分为声发射、声接收和回波共三类，每类波都有其独特的应用。
超声波在探测中的应用
1
超声波探测的原理
利用声波在介质中传播、反射和折射的原理，通过接收回波信号来检测物体的内部情况。
2
超声波的检测方式
超声波可以通过脉冲回波法、连续波法等方式进行检测。
3
超声波探测的流程
超声波探测包括仪器设置、信号发射、回波接收和数据分析等多个步骤。
1 超声波探测的价值
超声波探测在解决问题、提高效率和降低成本方面具有极高的价值。
2 超声波探测的未来前景
随着技术的不断发展，超声波探测在医疗、工业和科学研究等领域的前景非常广阔。
3 超声波探测Βιβλιοθήκη 应用推广需要加强超声波探测技术的研究和应用推广，以满足不断增长的需求。
超声波检测的优点和缺点
超声波检测的优点
非破坏性、高精度、无污染、灵敏度高，能够检测到细微的缺陷和结构。
超声波检测的缺点
受到材料影响、需要专业操作、无法穿透气体等限制，对材料的表面质量要求较高。
综合评价与应用
超声波检测在医学、工业等领域都有着广泛的应用，其优点和缺点需要根据实际情况综合评价。
结论
超声波探测
超声波探测是一种非破坏性检测技术，通过使用高频声波来探测物体内部的信息。它在医学和工业领域的应用非常广泛。
什么是超声波
超声波概述
超声波是频率高于人类听觉范围的声波，通常在20kHz到1GHz之间。
超声波的特点
超声波具有穿透能力强、波长短、散射小等特点，可以用于探测物体的内部结构。
超声波的分类
超声波在工业生产中的应用
超声波在工业生产中的意义超声波在工业生产中的应用超声波检测工业产品的原理

超声波探测实验

调试设备
检查设备的连接是否正常，调整信号发生器的输出频率和幅度，确保探头能够正常接收信号。
校准设备
对设备进行校准，确保测量结果的准确性和可靠性。
数据采集与处理
数据采集
按照实验方案，启动数据采集系统，记录探测到的信号数据。
数据处理
对采集到的数据进行滤波、放大、数字化等处理，提取有用的信息。
确定实验目的
明确实验的目标和要求，以便选择合适的设备和设置参数。
准备实验器材
根据实验需求，准备超声波探头、信号发生器、示波器、数据采集卡等必要的实验器材。
设计实验方案
根据实验目的和器材，设计合理的实验方案，包括探测方式、测量范围、采样频率等。
设备连接与调试
01
02
03
连接设备
按照实验方案，将信号发生器、探头、示波器和数据采集卡等设备正确连接。
超声波探测实验
• 引言 • 超声波基础知识 • 实验设备与材料 • 实验步骤与操作 • 实验结果与分析 • 结论与展望
01
引言
实验目的
了解超声波探测原理
通过实验操作，深入理解超声波的传播特性、探测原理和应用领域。
掌握超声波探测设备
分析探测数据
根据实验结果，分析超声波探测数据的准确性和可靠性，为实际应用提供依据。
结果分析
根据处理后的数据，分析超声波的传播特性、探测效果等，得出实验结论。
05
实验结果与分析
实验数据展示
实验数据表格
在表格中详细记录了超声波探测实验中各组数据的测量值，包括探测距离、时间、波形等。
实验数据图
通过图表形式直观地展示了实验数据的变化趋势，如探测距离与时间的关系图、波形对比图等。

超声波的测量实验报告

超声波的测量实验报告超声波的测量实验报告引言：超声波是一种高频声波，其频率通常超过人类听觉范围的上限20kHz。

超声波在医学、工业和科学研究领域有着广泛的应用。

本实验旨在通过测量超声波在不同介质中的传播速度，探究超声波的特性和应用。

实验步骤：1. 实验器材准备：- 超声波发生器- 超声波探头- 示波器- 不同介质样品（如水、玻璃、金属等）- 计时器2. 实验设置：将超声波发生器连接至示波器和超声波探头。

将不同介质样品放置在超声波探头前方，保持一定距离。

调节示波器和发生器的参数，确保超声波能够正常发射和接收。

3. 测量超声波传播时间：将超声波发生器发射超声波，使其经过不同介质样品后被超声波探头接收。

使用计时器记录超声波从发射到接收的时间。

重复多次实验，取平均值以提高测量精度。

4. 计算超声波传播速度：根据测量得到的超声波传播时间和超声波在不同介质中的传播距离，可以计算出超声波在不同介质中的传播速度。

使用公式 v = d / t，其中 v 为超声波传播速度，d 为传播距离，t 为传播时间。

实验结果与分析：通过实验测量，我们得到了超声波在不同介质中的传播速度。

结果显示，超声波在固体介质中传播速度较高，而在液体介质中传播速度较低。

这是由于固体分子的排列比液体更加紧密，导致声波在固体中传播时受到更少的阻力。

此外，我们还观察到超声波在不同介质中的传播路径受到折射和反射的影响。

当超声波从一种介质进入另一种介质时，由于两种介质的声速不同，超声波会发生折射现象。

这种现象在医学领域中有着重要的应用，例如超声波在人体组织中的传播和成像。

实验中我们还发现，超声波在金属表面的反射较为明显。

这是由于金属具有良好的导电性，超声波在金属表面发生反射后能够被探头接收到。

这一特性在工业领域中广泛应用于材料缺陷检测和无损检测。

结论：通过本次实验，我们深入了解了超声波的特性和应用。

超声波在不同介质中的传播速度差异显示了介质的性质对声波传播的影响。

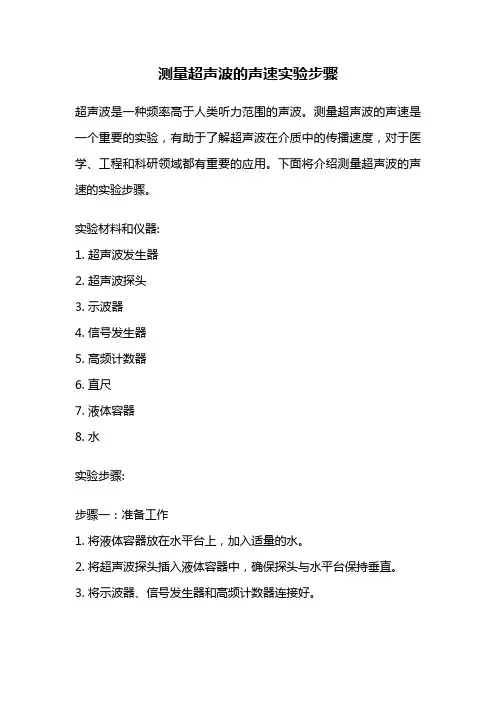

测量超声波的声速实验步骤

测量超声波的声速实验步骤超声波是一种频率高于人类听力范围的声波。

测量超声波的声速是一个重要的实验，有助于了解超声波在介质中的传播速度，对于医学、工程和科研领域都有重要的应用。

下面将介绍测量超声波的声速的实验步骤。

实验材料和仪器:1. 超声波发生器2. 超声波探头3. 示波器4. 信号发生器5. 高频计数器6. 直尺7. 液体容器8. 水实验步骤:步骤一：准备工作1. 将液体容器放在水平台上，加入适量的水。

2. 将超声波探头插入液体容器中，确保探头与水平台保持垂直。

3. 将示波器、信号发生器和高频计数器连接好。

步骤二：调试仪器1. 打开超声波发生器和示波器，调节信号发生器的频率，使其与超声波发生器的频率匹配。

2. 调节示波器的垂直和水平放大倍数，使波形清晰可见。

3. 调节高频计数器的参数，以便精确测量超声波的频率。

步骤三：测量声速1. 在示波器上观察超声波的波形，并记录波长。

2. 用直尺测量液体容器中超声波的传播距离。

3. 利用测得的波长和传播距离，计算超声波的声速。

步骤四：重复实验1. 重复步骤三的测量过程，至少进行三次测量，以提高数据的准确性和可靠性。

2. 计算多次测量结果的平均值，作为最终的测量结果。

注意事项：1. 在进行实验前，确保仪器的连接正确并且工作正常。

2. 在调试仪器时，注意调节参数的精确性，以保证测量结果的准确性。

3. 在测量声速时，要保持液体容器的水平和超声波探头的垂直，以避免测量误差。

4. 建议使用多次测量的平均值作为最终结果，以提高数据的可靠性。

通过以上步骤，我们可以进行测量超声波的声速实验。

这个实验可以帮助我们了解超声波在介质中的传播速度，对于医学、工程和科研领域的应用有着重要的意义。

实验过程中需要注意仪器的准确调试和数据的准确记录，以确保实验结果的可靠性。

同时，也可以通过多次测量取平均值的方式来提高数据的准确性。

《超声波探测实验》PPT课件

'
