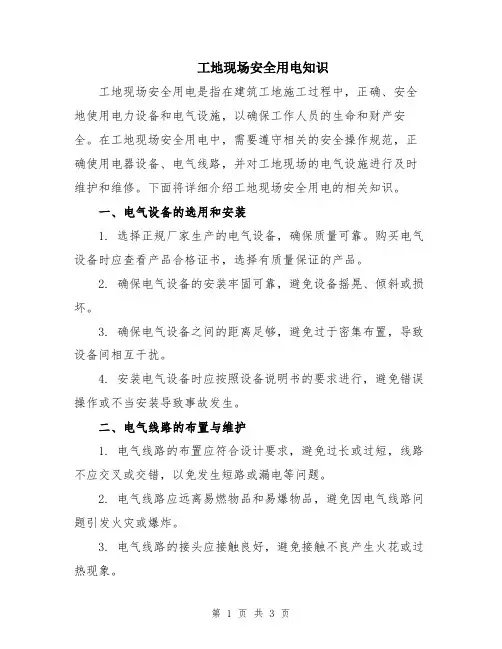

2021新版工地现场安全用电知识

一、电气装置设置要求及措施

（一）配电箱设置要求

1、每台用电设备均有各自专用的开关箱，开关箱由分配电箱配电，实行“一机一闸一漏一箱”制，严禁一闸多用。

2、照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明部位安装一个两级漏电保护器和刀闸开关。

3、分配电箱与开关箱的距离不得超过30m，开关箱与其控制的用电设备的水平距离不得超过3m。

4、配电箱、开关箱应装设在干燥通风及常温的场所，周围应有足够二人同时工作的空间，周围不得堆放任何有碍操作、维修的物品。

5、配电箱、开关箱安装要端正、牢固。配电箱装设在坚固的支架上。固定式配电箱其下皮与地面垂直距离为1.4m，移动配电箱下皮距地面为1.2m。配电箱体用1.5mm铁板制作。配电箱、开关箱中导线的进线口设在箱体底面，进出线口处加护套，要求各箱进出线排列整齐，电源线和引出线都注明每条线路的名称和走向。

6、配电箱、开关箱内的工作零线，通过接线端子板连接，并与保护零线端子板分设，配电箱的外壳均作保护接零。每台配电箱由DZ型短路器作总控，下设漏电保护器，各设工作零和保护零接线端，完全达到三相五线制要求，每台固定配电箱都有独立的重复接地线与箱内保护零相接，重复接地电阻值都不得大于10欧姆。

7、所有电气设备的金属外壳必须与PE线做可靠电气连接，不能一部分接零，一部分接地。

（二）室外照明设置要求

1、镝灯属于夜间施工现场照明主体，保证夜间作业照明。导线选用相适应的橡套软电缆及12×6+1×4设置专用开关箱，箱体内设置2×60闸刀作电源隔离空气开关C32一台漏电断路器32A，漏电动

作电流30mA，动作时间0.1s，箱体下设30A保护零线端子牌，开关箱体与配电箱保护零线镝灯金属支架相连。

2、碘钨灯用竹子支架安装须用特殊照明处，必须固定导线选用2×1.5mm2的橡套电缆，保护零线与支架连结后与固定专用配电箱保护零线相连，必要时，移动灯具，要彻底隔断灯具电源。

（三）电缆敷设要求

1、电缆直埋于室外自然地面至少-0.6米，并在电缆上下均匀铺设50mm厚的细砂，然后覆盖砖作保护；通过道路时必须设钢管或硬塑料管埋设，电缆引出地面时，自地面以下200mm至配电箱一段采用阻燃聚氯乙烯塑料防护套防护。

2、现场无法地埋的用绝缘材料架设，高度根据现场情况而定，高度不能低于1m。

3、室内配线

3.1室内配线必须使用绝缘导线，采用穿管敷设，距地面高度不小于2.5m。

3.2室内配线所用导线截面不小于2.5mm2，铜线截面不小于

1.5mm2。

3.3室内灯具不得低于2.4m，如低于2.4m必须使用安全电压。

3.4室内各处接头必须用分线盒保护好。

（七）接零与防雷

1、严格使用三相五线制TNS保护接零系统。变压器低压侧中性点直接接地，在每路专用保护零线PE上做至少三处重复接地，即现场总配电箱、分配电箱及开关箱处做重复接地。接地装置采用Ф50钢管（L=2500mm）垂直打入地下，每处接地体采用两根导体，间距5m，每处接地电阻不大于10Ω。

2、重复接地必须和保护零线有可靠连接，严禁与工作零线连接。

3、严禁一部分设备保护接地，一部分设备保护接零。设备不带电的金属外壳及配电相的金属箱门和支座必须与保护接零可靠连接。用电设备的不带电金属外壳（包括照明器材手持电动工具的金属外壳）及配电箱金属门、支座必须与保护接零PE线可靠连接，并且有震动的设备连接点不少于两处。

4、按照规范做好塔吊及井架的防雷接地。本地区年平均雷暴日

为29.4天，所以当塔吊、井架等机械设备高度≥32米时，按规范装设避雷针。

5、塔吊、井架做好防雷接地，每处接地电阻不大于10Ω。

二、安全用电组织措施

1、安全用电技术措施

1.1建立安全检查制度，做好接地电阻、电气设备绝缘、漏电保护器动作灵敏度等，用电设备是否安全可行并做好检测记录。

1.2建立临时用电施工组织设计的编制，审批验收制度。

1.3建立技术交底，履行交底人与交被交底人的签字手续，写明交底日期。

1.4建立维修制度，做好维修工作日志，内容应详细，记载时间、内容及处结果，并有修人员及验收人员签字。

1.5建立拆除制度不用的闸箱设备随时拆除。

1.6建立安全用电责任制，落实到人。

1.7持证上岗，禁止非电工无证上岗。

1.8进行专业培训，提高电气工作人员的技术职责。

1.9建立健全临时用电技术档案

1.9.1必须建立施工现场临时用电技术档案，应由主管现场的电器技术人员负责其建立与管理工作。

1.9.1.1修改临时用电施工组织设计的资料；

1.9.1.2技术交底资料；

1.9.1.3临时用电工程检查验收表；

3.9.1.4电器设备的试验、检验凭单和记录；

3.9.1.5接地电阻测定记录表；

3.9.1.6定期检（复）查表；

3.9.1.7电工维修工作记录。

2、安全用电措施

2.本工地的施工用电严格按照建设部《施工现场临时用电安全技术规范》（JGJ46-2005）和有关用电安全规范。

2.2临时用电组织设计及变更时，必须履行编制、批准程序，由安全工程师、电器工程师组织编制，经技术负责人批准后实施。

2.3临时用电工程必须经编制、审核、批准部门和使用单位共同
