电力系统规划与可靠性复习题
电力系统规划试题 (2)
一、名词解释1、净现值：是用折现率将项目计算期内各年的净效益折算到工程建设初期的现值之和。
2、净现值率：是反映该工程项目的单位投资取得效益的相对指标，使净效益现值与投资指之比。
3、将来值F：把资金换算为将来某时刻的等效金额，此金额称为将来值。
资金的将来值有时也叫终值。
4、等年值A：把资金换算为按期等额支付的金额，通常每期为一年，故此金额称作等年值。
5、电力系统安全性：是指电力系统经受住突然扰动并且不间断地向用户供电的能力，也成为动态可靠性。
6、电力系统充裕性：是指电力系统在同时考虑到设备计划检修停运及非停运的的情况下，能够保证连续供给用户总的电能需求量的能力，这是不应该出现主要设备违反容量定额与电压越限的情况，因此又称为静态可靠性。
7、电力系统可靠性：电力系统按可接受的质量标准和所需的数量不间断地向用户提供电能的能力的度量。
8、电力系统的可靠性评价：通过一套定量指标来度量电力供应企业向用户提供连续不断的质量合格的电力的能力，包括对系统充裕性和安全性两方面的衡量。
二、填空题1、电力工程投资方案的基础数据主要包括有____ 投资、年运行费、残值、使用年限等2、电力系统备用容量包括__负荷备用______事故备用,____和检修备用_____ 。
3、电力系统规划按其环节划分包括有_ 电源规划、输电网规划、配电网规划______。
4、电源规划的优化模型类型主要包括有_按机组类型和电厂类型优化__________。
5、发电规划的等备用系数法是指 _备用容量____和__供电负荷_____比例大致相同方法。
6、分析可修复元件的可靠性特性包括_元件故障特性和元件修复特性7、工程经济分析中的投资指标包括_概略指标____和__预算指标_______。
8、构成电力系统的需要容量包括有___ 系统工作容量和备用容量____________________。
9、灰色模型对原始数据进行生成的目的是__强化规律____和__削弱干扰____。
电力系统规划试考试原题及答案完整版
电力系统规划试考试原题及答案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]1问答题：（1）城市电网规划的基本思路与原则是什么？（2 ）配电网自动化包括的主要内容是什么？配电系统自动化是利用现代电子技术、通信技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的现代化。
（3 ）电力系统优化规划的主要内容是什么？（）（4）无功优化补偿的基本原则是什么？(5)现代化城市低压配电变压器的布点原则是什么？1 靠近负荷中心2 进出线方便3 使地区电网布局合理4 交通运输方便5 节约用地6 地质条件的要求避开断层、滑坡、塌陷、溶洞等地质条件地带7 尽量避开污秽地段8 环境保护2 解释下列名词(1)日最小负荷率当日最小负荷除以当日最大负荷。
区别于日负载率（当日平均负荷除以当日最大负荷）。
日平均负荷等于当日累积电量除以24小时(2)电力弹性系数分为电力生产弹性系数(elasticity coefficient ofelectricity production)和电力消费弹性系数elasticity coefficient of electricity consumption）。
电力消费弹性系数是指一段时间内电力消费增长速度与国民生产总值增长速度的比值，用以评价电力与经济发展之间的总体关系。
可用于从宏观角度调控电力与国民经济发展之间的关系。
电力生产弹性系数是指电力生产量年平均增长速度与国民经济年平均增长速度之比。
(3)线路的充电功率线路太长时，会有对地电容。
由线路的对地电容电流所产生的无功功率，称为线路的充电功率。
(4)谐波谐波 (harmonic wavelength)，从严格的意义来讲，谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。

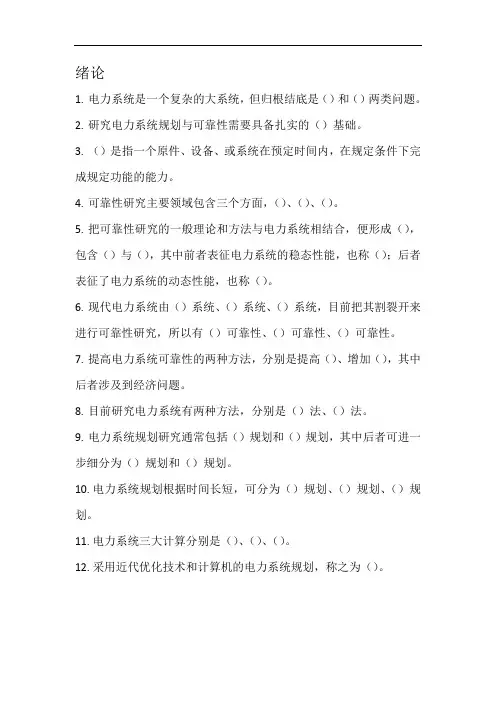

电力系统规划与可靠性填空题与部分简答题复习
绪论1.电力系统是一个复杂的大系统，但归根结底是（）和（）两类问题。
2.研究电力系统规划与可靠性需要具备扎实的（）基础。
3.（）是指一个原件、设备、或系统在预定时间内，在规定条件下完成规定功能的能力。
4.可靠性研究主要领域包含三个方面，（）、（）、（）。
5.把可靠性研究的一般理论和方法与电力系统相结合，便形成（），包含（）与（），其中前者表征电力系统的稳态性能，也称（）；后者表征了电力系统的动态性能，也称（）。
6.现代电力系统由（）系统、（）系统、（）系统，目前把其割裂开来进行可靠性研究，所以有（）可靠性、（）可靠性、（）可靠性。
7.提高电力系统可靠性的两种方法，分别是提高（）、增加（），其中后者涉及到经济问题。
8.目前研究电力系统有两种方法，分别是（）法、（）法。
9.电力系统规划研究通常包括（）规划和（）规划，其中后者可进一步细分为（）规划和（）规划。
10.电力系统规划根据时间长短，可分为（）规划、（）规划、（）规划。
11.电力系统三大计算分别是（）、（）、（）。
12.采用近代优化技术和计算机的电力系统规划，称之为（）。
第一章1.元件从投入使用到首次故障的时间，称为（）。
2.在预期的时间（平均寿命）内，未发生故障这一事件的概率称为（），其与故障函数呈现（）关系，是一个（）函数。
3.故障函数是（）函数F（t）=P；概率密度f（t）=dF（t）/dt 可靠度函数是（）函数R（t）=1-F（t）；F（0）=0，F（∞）=1；R（0）=1，R（∞）=0；4.工作到某一时刻尚未故障的原件，在该时刻后，单位时间发生故障的概率为（）写作：λ（t）=f（t）/R（t）5.故障率曲线又被称作（）曲线，可通过（）或（）得来的数据绘制而成。
并说明早期故障期、偶然故障期、损耗故障期的故障率特点和故障率变化趋势。
6.当故障率为常数时，原件的寿命服从（）分布。
PS：故障率为常数时，写出可靠度函数，故障率函数以及故障概率密度函数。
电力系统规划与可靠性答案
1. 某地区拟建200MW 火力发电厂，预计年利用小时数为 5000h,现有两种类 型的发电机组可选（相关指标见下表），试用年费用法进行选择比较。
（20分）解：分别计算两种类型机组单位千瓦的年费用 a.机组类型A :初始投资=4500元年运行成本 C =1KW X 5000h X 0.15 元/kWh=750 元 工程寿命期末的残值 S=4500元X 5%=225元 行业贴现率i=0.15 工程寿命n=25单位KW 等额年金成本：=1658 （元）显然，EUAC A <EUAC B ，因此，A 类型的机组比B 类型的机组好，为最佳选择乙 i(1 i)n EUAC A =一(1 X-1C -Si (1 i)n -125「+750-225——01^—(1 0.15)25 -1(1 0.15) -1=1445 b .机组类型B : （元）初始投资Z E =3500元年运行成本 C =1KW X 5000h X 0.22 元/kWh=1100 元 工程寿命期末的残值 S=3500元X 3%=105元 行业贴现率i=0.15 工程寿命n=20单位KW 等额年金成本：Z 「叮C-S 」^EUAC B = p i) T0 i) -13500 200.15(1 0.15) (1 0.15)20 -11100-105 0.15 (1 0.15)20-12. 煤矿C1和C2的产量分别为3880万吨和5000万吨；三个发电厂P1、P2和P3的耗煤量分别为3200万吨、2500万吨和3000万吨。
煤炭运输成本如下表所示。
问，如何调运使煤炭运输总成本最低（要求写出目标函数、约束条件、并求出最优结果）。
（20分）解：依题意，得：设煤矿C1运给P1、P2、P3的煤量分别为X ii、X12、X13 （单位：万吨），煤矿C2运给P1、P2、P3的煤量分别为X21、X22、X23 （单位：万吨）。
那么约束条件为：煤矿C1 : X11+X12+X13W 3880煤矿C2 : X21+X22+X23< 5000发电厂P1：X H+X21=3200发电厂P2：X12+X22=2500发电厂P3: X13+ X23=3000 （X ij>0, i=1 , 2; j=1 , 2, 3）因此，使煤炭运输总成本最低的目标函数为：minF=90 X1什100 X12+120 X13+80 X21+140 X22+120 X23 （万元）计算得最优结果为：minF=866000 （万元）其中：Xn=0, X12=2500，X21=3200, X22=0，由于煤矿C1 和C2 运给P3 的运输成本相同，因此，X13和X23只需满足下列条件即可：X13 X23 二30000 乞X13辽1380.0 兰X23 兰18003. 已知某系统年最高发电负荷为1000MW，系统负荷和电源装机数据如表4.1~4.2所示。

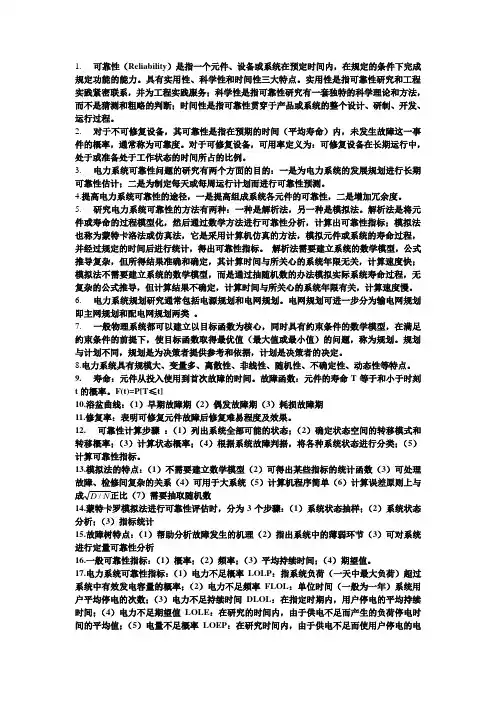

电力系统规划与可靠性
1. 可靠性（Reliability ）是指一个元件、设备或系统在预定时间内，在规定的条件下完成规定功能的能力。
具有实用性、科学性和时间性三大特点。
实用性是指可靠性研究和工程实践紧密联系，并为工程实践服务；科学性是指可靠性研究有一套独特的科学理论和方法，而不是猜测和粗略的判断；时间性是指可靠性贯穿于产品或系统的整个设计、研制、开发、运行过程。
2. 对于不可修复设备，其可靠性是指在预期的时间（平均寿命）内，未发生故障这一事件的概率，通常称为可靠度。
对于可修复设备，可用率定义为：可修复设备在长期运行中，处于或准备处于工作状态的时间所占的比例。
3. 电力系统可靠性问题的研究有两个方面的目的：一是为电力系统的发展规划进行长期可靠性估计；二是为制定每天或每周运行计划而进行可靠性预测。
4.提高电力系统可靠性的途径，一是提高组成系统各元件的可靠性，二是增加冗余度。
5. 研究电力系统可靠性的方法有两种：一种是解析法，另一种是模拟法。
解析法是将元件或寿命的过程模型化，然后通过数学方法进行可靠性分析，计算出可靠性指标；模拟法也称为蒙特卡洛法或仿真法，它是采用计算机仿真的方法，模拟元件或系统的寿命过程，并经过规定的时间后进行统计，得出可靠性指标。
解析法需要建立系统的数学模型，公式推导复杂，但所得结果准确和确定，其计算时间与所关心的系统年限无关，计算速度快；模拟法不需要建立系统的数学模型，而是通过抽随机数的办法模拟实际系统寿命过程，无复杂的公式推导，但计算结果不确定，计算时间与所关心的系统年限有关，计算速度慢。
6. 电力系统规划研究通常包括电源规划和电网规划。
电网规划可进一步分为输电网规划即主网规划和配电网规划两类 。
7. 一般物理系统都可以建立以目标函数为核心，同时具有约束条件的数学模型，在满足约束条件的前提下，使目标函数取得最优值（最大值或最小值）的问题，称为规划。
规划与计划不同，规划是为决策者提供参考和依据，计划是决策者的决定。

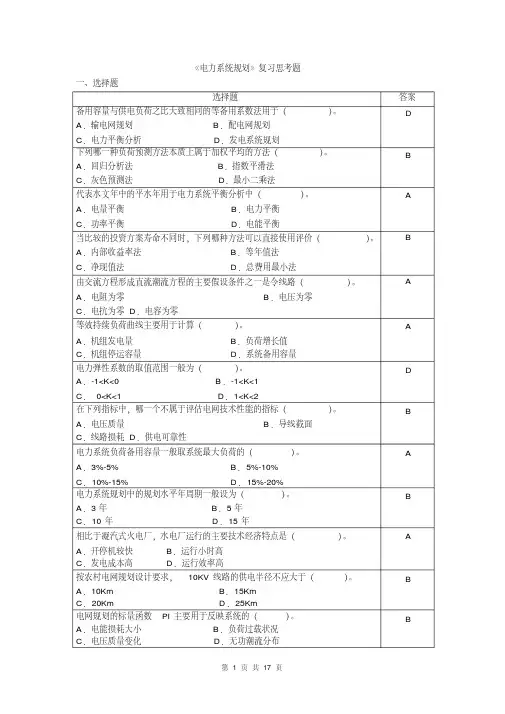

电力系统规划复习思考题(附答案)
《电力系统规划》复习思考题一、选择题选择题答案备用容量与供电负荷之比大致相同的等备用系数法用于（）。
D A．输电网规划B．配电网规划C．电力平衡分析D．发电系统规划下列哪一种负荷预测方法本质上属于加权平均的方法（）。
B A．回归分析法B．指数平滑法C．灰色预测法D．最小二乘法代表水文年中的平水年用于电力系统平衡分析中（）。
A A．电量平衡B．电力平衡C．功率平衡D．电能平衡B 当比较的投资方案寿命不同时，下列哪种方法可以直接使用评价（）。
A．内部收益率法B．等年值法C．净现值法D．总费用最小法A 由交流方程形成直流潮流方程的主要假设条件之一是令线路（）。
A．电阻为零B．电压为零C．电抗为零D．电容为零等效持续负荷曲线主要用于计算（）。
A A．机组发电量B．负荷增长值C．机组停运容量D．系统备用容量电力弹性系数的取值范围一般为（）。
D A．-1<K<0 B．-1<K<1C．0<K<1 D．1<K<2在下列指标中，哪一个不属于评估电网技术性能的指标（）。
B A．电压质量B．导线截面C．线路损耗D．供电可靠性电力系统负荷备用容量一般取系统最大负荷的（）。
A A．3%-5% B．5%-10%C．10%-15% D．15%-20%电力系统规划中的规划水平年周期一般设为（）。
B A．3年B．5年C．10年D．15年相比于凝汽式火电厂，水电厂运行的主要技术经济特点是（）。
A A．开停机较快B．运行小时高C．发电成本高D．运行效率高按农村电网规划设计要求，10KV线路的供电半径不应大于（）。
B A．10Km B．15KmC．20Km D．25Km电网规划的标量函数PI主要用于反映系统的（）。
B A．电能损耗大小B．负荷过载状况C．电压质量变化D．无功潮流分布电网规划关于线路输送容量限制是对（）。
A A．原有线路B．新建线路C．全部线路D．虚拟线路电网规划设计中的N—1检验原则的1是指（）。
电气设备电力系统可靠性评估考核试卷
C.平均失效间隔时间
D.平均运行时间
5.以下哪项不是电力系统可靠性评估的方法？（）
A.解析法
B.模拟法
C.人工智能法
D.直观法
6.在电力系统可靠性评估中，故障树分析法属于哪一种方法？（）
A.解析法
B.模拟法
C.人工智能法
D.经验法
7.在电气设备可靠性评估中，以下哪项指标与设备的可靠性呈反比关系？（）
A.平均失效前时间
B.平均修复时间
C.平均失效间隔时间
D.平均运行时间
8.以下哪种电气设备故障属于突发性故障？（）
A.绝缘老化
B.电气击穿
C.接触不良
D.线路短路
9.在电力系统可靠性评估中，以下哪个环节最容易发生故障？（）
A.发电环节
B.输电环节
C.变压环节
D.配电环节
10.在电气设备可靠性评估中，以下哪个因素会导致设备可靠性降低？（）
A.失效率
B.故障率
C.平均修复时间
D.设备寿命
10.以下哪些情况下需要进行电气设备可靠性评估？（）
A.设备升级改造前
B.设备发生故障后
C.电力系统规划阶段
D.设备日常维护时
11.在电力系统可靠性评估中，以下哪些方法可以用于评估系统对扰动的响应？（）
A.动态模拟法
B.稳态分析
C.瞬态分析
D.静态分析
6.电气设备的失效率λ通常表示为单位时间内发生故障的设备数量与设备总数的比值，其单位是______。
7.电力系统的可用率是指系统在任意时刻能够提供电力的概率，其计算公式为：可用率=（______）/（______）。
8.在电力系统规划设计中，应考虑到设备的______、______和______等因素，以提高系统的可靠性。
电力系统复习资料及答案
电力系统复习资料1电力网、电力系统和动力系统的定义是什么？电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。
电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统：电力系统和动力部分的总和。
2对电力系统运行的基本要求是什么？1.保证供电的安全可靠2.保证良好的电能质量3.保证电力系统运行得经济性3电力系统的电气接线图和地理接线图有何区别？答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。
但难以表示各主要电机电器间的联系。
电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。
但难以反映各发电厂、变电所、电力线路的相对位置。
4何为电力系统的中性点？我国电力系统中性点运行情况如何？电力系统的中性点是指星形连接的变压器或发电机的中性点。
在小接地电流方式中主要有 1中性点不接地方式 2中性点经消弧线圈接地 3中性点经高阻抗接地方式我国110KV及220KV电力系统，采用中性点有效接地；330KV和500KV 电力系统，采用中性点全接地；60KV及以下的电力系统，采用中性点小电流接地。
5中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？答：对于故障相对地电压为零，非故障相的相电压变为线电压，电压值为原相电压的√3 ，中性点变为相电压。
电流呈容性。
6消弧线圈的工作原理是什么？补偿方式有哪些？电力系统一般采用哪种补偿方式？为什么？正常运行时中性点电位为0，没有电流经过消弧线圈，当某相如A相发生单相接地，则作用在消弧线圈两端的电压为相电压，此时就有电感电流I 通过消弧线圈和接地点，I 滞后电压90度，与接地点电容电流I 方向相反，互相补偿抵消。
接地点电流是I 和I 的相量和，因此，如果适当选择消弧线圈电感，可使接地点的电流变得很小，甚至等于零，这样，接地点电弧就会很快熄灭。
电力系统规划试题(2)
一、名词解释1、净现值：是用折现率将项目计算期内各年的净效益折算到工程建设初期的现值之和。
2、净现值率：是反映该工程项目的单位投资取得效益的相对指标，使净效益现值与投资指之比。
3、将来值F：把资金换算为将来某时刻的等效金额，此金额称为将来值。
资金的将来值有时也叫终值。
4、等年值A：把资金换算为按期等额支付的金额，通常每期为一年，故此金额称作等年值。
5、电力系统安全性：是指电力系统经受住突然扰动并且不间断地向用户供电的能力，也成为动态可靠性。
6、电力系统充裕性：是指电力系统在同时考虑到设备计划检修停运及非停运的的情况下，能够保证连续供给用户总的电能需求量的能力，这是不应该出现主要设备违反容量定额与电压越限的情况，因此又称为静态可靠性。
7、电力系统可靠性：电力系统按可接受的质量标准和所需的数量不间断地向用户提供电能的能力的度量。
8、电力系统的可靠性评价：通过一套定量指标来度量电力供应企业向用户提供连续不断的质量合格的电力的能力，包括对系统充裕性和安全性两方面的衡量。
二、填空题1、电力工程投资方案的基础数据主要包括有____ 投资、年运行费、残值、使用年限等2、电力系统备用容量包括__负荷备用______事故备用,____和检修备用_____ 。
3、电力系统规划按其环节划分包括有_ 电源规划、输电网规划、配电网规划______。
4、电源规划的优化模型类型主要包括有_按机组类型和电厂类型优化__________。
5、发电规划的等备用系数法是指 _备用容量____和__供电负荷_____比例大致相同方法。
6、分析可修复元件的可靠性特性包括_元件故障特性和元件修复特性7、工程经济分析中的投资指标包括_概略指标____和__预算指标_______。
8、构成电力系统的需要容量包括有___ 系统工作容量和备用容量____________________。
9、灰色模型对原始数据进行生成的目的是__强化规律____和__削弱干扰____。
(完整word版)电力系统规划期末复习总结题(程浩中编)-推荐文档
第一章1.电力系统规划的定义, 并说明其规划的内容？定义: 是电力工程前期工作的重要组成部分；是关于单相本体工程设计的总体规划；是具体建设项目且实施的方针和原则；是一项具有战略意义的工作。
内容: 首先, 要进行长期电力规划, 经审议后再此基础上从系统整体出发, 进一步研究并提出电力系统具体的发展方案及电源和电网建设的主要技术原则。
电力系统负荷预测、电源规划、电网规划。
2、说明电力系统规划设计的基本要求？发、变、输、配比例适当；电压支撑点多；可靠性；；灵活性；经济性。
3、我国电力系统的电压等级如何分的?220—500KV 级为输电电压；110、35KV高级配电电压；10KV中压配电电压；320V低压配电电压；在做规划时, 可将220500KV列入输电网规划；380V--110KV列入配电规划。
4.对电网的基本要求是什么? 发、变、输、配比例适当,容量充裕；电压支撑点多；保证用户供电的可靠性；；系统运行的灵活性；系统运行的经济性。
1负荷预测有哪些作用？它用于哪些方面？请举一例说明。
预测未来电力负荷的时间分布和空间分布, 为电力系统规划和运行提供可靠的决策依据。
准确的负荷预测, 是衡量一个电力企业的管理是否走向现代化的显著标志之一。
2.电力负荷预测如何分类，以表格形式列出其适用范围、时效等相关比较。
按时间分类：长期负荷预测（10—30年）：用于战略规划, 包括对发电能源资源的长远需求的估计, 确定电力工业的战略目标中期负荷预测（5—10年）：与电力工程项目的建设周期相适应, 对电网的规划、增容和改建工作至关重要短期负荷预测（1—5年）：对电力系统规划, 特别是配电网的规划服务按行业分类 :城市民用负荷预测商业负荷预测工业负荷预测农村负荷预测其他负荷预测按特性分类: 最高负荷、最低负荷平均负荷全网负荷负荷峰谷差母线负荷3.负荷曲线有哪些类型, 分别有什么作用。
说明最大负荷利用时间的物理意义。
日负荷曲线: 一天内每小时(整点时刻)负荷的变化情况、周负荷曲线:一周内每天最大负荷的变化情况。
华北电力大学电力系统规划与可靠性复习提纲
华北电力大学电力系统规划与可靠性复习提纲电力系统规划与可靠性复习提纲一、负荷预测1.分类：按物理特性：军功负荷、无功负荷；按预测周期：超短期、短期、中期、长期；按产业：第一产业、第二产业、第三产业、居民生活。
2.负荷预测的特点：不准确性、条件性、时间性、多方案性。
二、电源规划1.我国能源的分布特点：丰富的煤，适量的石油、天燃气，丰富的风力资源、水资源，较丰富的太阳能。
2.我国电力系统发展方针：优先发展水电，大力发展火电，适合发展可以再生能源，做好北电南送来和西电东送来。
3.电源构成和特点：火电厂（一次性投资较大，运行中需要燃料，运行费用较高，有污染）、水电厂（一次性投资很大，运行中只需水，运行费用低，无污染）、风力发电、太阳能电站、核电站、生物质、热电厂、抽水蓄能（主要作用：削峰填谷）、地热发电、潮汐发电。
4.影响电厂容量的主要因素：规划区域负荷的影响、动力资源条件的影响、厂址条件的影响、系统规模、设备规范和供应条件的影响5.水电站容量的确定：6.凝汽式火电厂厂址挑选：场地条件、供水、交通运输、燃料、灰场、地质、职工生活。
7.电源结构定义：（各种电源发电容量/系统总容量）*100%8.影响电源结构的主要因素：动力资源条件、电力热力负荷快速增长及原产、电源技术经济特性、国家发电能源策略。
9.电力系统水泵：概念：电力系统为在设备检修、事故、调频等情况下仍能保证电力市场需求而需要增设的设备容量。
分类：设备状态：热水泵、冷备用；作用：负荷备用、事故备用、检修备用。
10.系统容量在电厂之间的分配：尖峰负荷：抽水机蓄能、存有调节水电站各种储能电源、燃气轮机腰荷：水电站、高效率火电机组基荷：原子能电站、经流电站、风电场、太阳能电站三、输电网规划1.我国电压等级系列（交流）：1000kv750kv330kv220kv110kv66kv35kv20kv（苏州工园区）10kv0.4kv2.常规输电网规划设计的电力系统排序：潮流排序、短路排序、平衡排序、经济性排序。
电力系统复习题[5篇范文]
![电力系统复习题[5篇范文]](https://img.taocdn.com/s3/m/2e43d954dcccda38376baf1ffc4ffe473368fdc4.png)
电力系统复习题[5篇范文]第一篇：电力系统复习题1.电力系统潮流计算的目的是什么？如何建立潮流计算模型？现有的主要潮流计算方法有哪些？2.电力系统潮流中有功功率、无功功率的控制是如何实现的?3.电力系统的有功功率和频率是什么关系？4.电力系统的无功功率与电压是什么关系？5.输电系统和配电系统存在的异同点？6.现代电力系统分析除了需要考虑功率平衡外，还需要考虑哪些约束条件？7.建立电力系统数学模型的关键是元件的特性和元件之间的约束，元件之间的约束是什么？给出电力系统数学模型8.简述电力系统状态估计与电力系统潮流计算的关系9.简述电力系统状态估计与电力系统最优运行的关系10.为什么要进行电力系统等值处理11.怎样进行电力系统等值处理12.为什么要进行电力系统分块处理13.怎样进行电力系统分块处理14.电力系统等值处理与分块处理方法有什么联系15.举例说明电力系统等值处理的必要性16.举例说明电力系统分块处理的必要性17.为什么要确定测量的误差，如何确定？18.为什么要对电力系统运行状态进行模拟19.如何进行电力系统状态的模拟20.简述电力系统状态估计算法的一般规律21.为什么对量测残差进行加权处理22.理出电力系统状态估计目标函数最小化的集中表达方式。
并分别讨论其实现的优缺点23.给出加权最小二乘状态估计的计算流程并加以说明24.给出快速分解状态估计的计算流程并加以说明25.为什么要进行不良数据的检测和辨识26.如何进行不良数据检测？检测结果的物理意义是什么？27.如何进行不良数据辨识28.常用的的不良数据检测算法计算流程29.常用的不良数据辨识算法计算流程30.不良数据检测计算与状态估计计算之间的关系31.不良数据辨识计算与状态估计计算之间的关系第二篇：电力系统继电保护复习题电力系统继电保护复习题一、选择题1、一般的快速保护的动作时间为（A）A、0.04~0.08sB、0.01~0.02sC、0.02~0.06sD、0.03~0.05s2、（B）是补偿由于变压器两侧电流户感器计算变笔与实际变比不同所产生的不平衡电流。
电力系统规划与可靠性讲座10复习题(20120601)
8 无功规划
1 2 3 4 5 6 为什么要对电网进行无功补偿？ 无功补偿原则有哪些？各有何优缺点？ 谈谈你对无功补偿优化的理解。 为何要对电缆线路作电抗器补偿？如何补偿较合理？ 低压电网的无功补偿有哪些方式？各有何有点？ 对配电网无功补偿容量的确定一节中给出的实例，试计算相 关指标说明无功补偿对电网有哪些好处？
经济性、可靠性和灵活性
4、分析电力规划各阶段内容的侧重点？ 5、阐述不同时期的电力系统规划之间的关系？ 6、电力系统规划包括哪几个主要部分？简述各部分之间的关系。
2 电力系统规划的方法和标准
1、电力系统规划基本方法有哪几种？ 基本条件分析、基本功能分析、基本形态分析、 动态分析、限制性条件分析、可靠性与经济分析 2、电力系统规划的评价标准有哪几条？ 电力规划的综合性标准，灵活性(弹性)标准 经济性标准，科学性标准 3、从基本条件分析的角度，试根据所学知识说明，电力规 划设计前应该进行哪些方面的调查、收集和整理工作？ 电力负荷需要、动力资源开发及运输条件许可、 发变电设备的制造及供应及时。
7．系统风险特征系数m越大,则机组有效载荷容量（越大）
3 电厂选址、变电所选址及输电线路径选址
1、各类电厂的建厂条件和布局原则？ 2、变电所选址在技术要求上有哪些原则？ 接近负荷中心，使地区电源布局合理，高低压各侧进出线 方便，所区地形、地貌及土地面积应满足近期建设和发展 要求，所址不能被洪水淹没及受山洪冲刷，而且地质条件 应适宜，确定所址时，应考虑其与邻近设施的相互影响， 交通运输方便具有可靠水源，排水方便，施工条件方便 3、从电力系统经济性和可靠性的角度谈谈变电所选址的 要求？ 4、线路路径选址的一般原则？
11 可靠性原理及其在规划中的应用
1、 何谓电力系统可靠性？一般来讲，电力系统可靠性评价的主要指标 有哪几类，每类列出一个指标。 2、电气主接线的基本概念是什么？ 3、主接线可靠性评价方法中，如何求取最小割集？ 4、简述变电站可靠性指标及其含义分别是什么。 5、可修复元件的故障率越大,则元件的可用度（越小 ） 6、满足系统可靠性要求的机组可发容量称为（有效载荷容量）
电力系统工作可靠性考试题库及答案
电力系统工作可靠性考试题库及答案一、选择题（每题5分，共25分）1. 以下哪一项不是提高电力系统工作可靠性的主要措施？A. 增加备用容量B. 采用高效设备C. 定期维修和检查D. 电力市场交易答案：D2. 电力系统可靠性评估主要包括哪两个方面？A. 设备可靠性和系统可靠性B. 硬件可靠性和软件可靠性C. 定期评估和突发事件评估D. 电力市场和电力系统可靠性答案：A3. 以下哪种设备故障对电力系统的影响最小？A. 500kV输电线路B. 220kV变压器C. 110kV电缆D. 35kV线路答案：D4. 在电力系统可靠性评估中，哪种模型常用于描述系统可靠性？A. 故障树模型B. 故障模式和影响分析C. 概率论模型D. 神经网络模型答案：C5. 以下哪种措施能够有效提高电力系统的稳定性？A. 增加输电线路长度B. 提高变压器容量C. 增加发电机组的调节速度D. 减少电力系统的负荷答案：C二、判断题（每题5分，共25分）1. 电力系统工作可靠性仅与设备性能有关，与运行维护无关。
（错误）2. 提高电力系统工作可靠性必须增加投资成本。
（错误）3. 电力系统可靠性评估仅需要在正常运行状态下进行。
（错误）4. 电力系统可靠性评估结果可以直接用于指导运行维护。
（正确）5. 故障树分析是一种定性的可靠性评估方法。
（错误）三、简答题（每题10分，共30分）1. 请简述提高电力系统工作可靠性的主要措施。
答案：提高电力系统工作可靠性的主要措施包括：增加备用容量、采用高效设备、定期维修和检查、采用先进的控制和保护技术、提高电力系统的自动化水平等。
2. 请简要介绍电力系统可靠性评估的主要方法。
答案：电力系统可靠性评估的主要方法包括：故障模式和影响分析（FMEA）、故障树分析（FTA）、概率论模型、可靠性数学模型等。
3. 请简述电力系统稳定性的影响因素及提高稳定性的主要措施。
答案：电力系统稳定性的影响因素主要包括：发电机组的调节速度、输电线路的容量和长度、变压器的容量和性能、负荷特性等。
电力系统规划与可靠性-4-可靠性基础概要复习课程
❖ 以上两个函数之间有如下关系
Ft
t
0
f
tdt
f t dF t
dt
密度函数曲线下的总面积等于1
f(t)
F ( t0 )
t0
x
Hale Waihona Puke 故障率❖ 假设元件已工作到t时刻，则把元件在t以后的△t 微小时间内发生故障的条件概率密度定义为该元 件的故障率。
t lit m 0 1tP在 t,tt 期 间 故 障t以 前 正 常
平均无故障工作时间
❖平均无故障工作时间（MTTF, Mean time to failure）
❖ 是寿命的数学期望值
M T T F 0 t f t d t 0 t d R t t R t 0 0 R t d t
MTTF0Rtdt
Rt et
MTTF etdt1
0
元件故障特性及有关指标
电力系统规划与可靠性-4-可靠 性基础概要
元件和系统
❖ 可靠性经典定义：指一个元件或一个系统在预定 时间内和规定条件下完成其规定功能的能力。
❖ 由这个定义可知，可靠性有四个要素： ❖ 1、对象 ❖ 2、功能 ❖ 3、时间 ❖ 4、使用条件
元件和系统
❖ 电力系统可靠性，一般将对象区分为元件和系统 ❖ 元件：是构成系统的基本单位 ❖ 在一个具体的系统里，元件不能再分割。
f (x)是随机变量X的概率密度。
概率密度函数
1. 设X为一连续型随机变量，x 为任意实数，X的 概率密度函数记为f(x)，它满足条件
(1) f (x) 0
(2) f (x)dx 1
2. f(x)不是概率，是频数
概率密度函数
密度函数 f(x)表示X 的所有取值 x 及其频数f(x)
电力系统可靠性评估考核试卷
A.系统结构
B.设备参数
C.运行数据
D.用户资料
11.以下哪些评估方法适用于电力系统长期可靠性分析？（）
A.蒙特卡洛模拟
B.马尔可夫模型
C.故障树分析
D.事件树分析
12.以下哪些因素可能导致电力系统可靠性降低？（）
A.设备老化
B.系统负荷增加
D.马尔可夫模型
15.以下哪个因素对电力系统可靠性评估结果影响较小D.电网结构
16.以下哪个环节是电力系统可靠性评估中最重要的环节？（）
A.数据收集
B.模型建立
C.模拟计算
D.结果分析
17.在电力系统可靠性评估中，哪种方法适用于分析系统短期可靠性？（）
A.蒙特卡洛模拟
4.讨论在电力系统可靠性评估中，如何考虑不确定性和随机性因素的影响，并列举几种常用的处理方法。
标准答案
一、单项选择题
1. A
2. D
3. A
4. D
5. A
6. C
7. A
8. D
9. D
10. D
11. C
12. A
13. A
14. C
15. A
16. C
17. B
18. D
19. A
20. C
二、多选题
B.故障树分析
C.事件树分析
D.马尔可夫模型
18.以下哪个因素会导致电力系统可靠性提高？（）
A.设备老化
B.系统负荷增加
C.环境温度升高
D.增加备用设备
19.以下哪个指标可以反映电力系统在给定时间内的故障发生次数？（）
A.系统平均停电频率
B.系统平均停电持续时间
电力系统规划试考试原题及答案
1 问答题：（1）城市电网规划的基本思路与原则是什么？（2）配电网自动化包括的主要内容是什么？配电系统自动化是利用现代电子技术、通信技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的现代化。
（3）电力系统优化规划的主要内容是什么？（？）（4）无功优化补偿的基本原则是什么？(5)现代化城市低压配电变压器的布点原则是什么？1 靠近负荷中心2 进出线方便3 使地区电网布局合理4 交通运输方便5 节约用地6 地质条件的要求避开断层、滑坡、塌陷、溶洞等地质条件地带7 尽量避开污秽地段8 环境保护2 解释下列名词(1)日最小负荷率当日最小负荷除以当日最大负荷。
区别于日负载率（当日平均负荷除以当日最大负荷）。
日平均负荷等于当日累积电量除以24小时(2)电力弹性系数分为电力生产弹性系数(elasticity coefficient ofelectricity production)和电力消费弹性系数elasticity coefficient of electricity consumption）。
电力消费弹性系数是指一段时间内电力消费增长速度与国民生产总值增长速度的比值，用以评价电力与经济发展之间的总体关系。
可用于从宏观角度调控电力与国民经济发展之间的关系。
电力生产弹性系数是指电力生产量年平均增长速度与国民经济年平均增长速度之比。
(3)线路的充电功率线路太长时，会有对地电容。
由线路的对地电容电流所产生的无功功率，称为线路的充电功率。
(4)谐波谐波 (harmonic wavelength)，从严格的意义来讲，谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。
从广义上讲，由于交流电网有效分量为工频单一频率，因此任何与工频频率不同的成分都可以称之为谐波，这时“谐波”这个词的意义已经变得与原意有些不符。
电力系统可靠性复习题2,2013-1-4
一、基本概念、基本理论1、电力系统可靠性的实质是什么？2、名词解释：（1）安全校核（System Security Check）；（2）系统保护（SystemProtection）；（3）系统恢复（System Restoration）。
3、计划停电包括那些内容？4、从对故障停电的处理的角度来看，提高配电系统可靠性可以从两方面采取措施，一是防止故障发生，二是故障时尽快送电。
试阐述为了故障时尽快送电可以采用的具体措施。
5、RS-1、RS-2、RS-36、配电系统可靠性统计的单位7、缩短停电时间的技术措施8、尽早发现故障的技术措施9、供电可靠性、系统可靠性、配电可靠性、设备可靠性10、可靠性工程三大特点11、电力设备缺陷的分类。
12、高压配电系统的电压等级13、可靠性、可靠度14、永久性停电15、配电系统的系统可靠性研究和考虑的问题包括四个方面16、何谓作业停电、计划停电、临时停电？17、提高配电系统可靠性的三方面技术措施18、供电可靠性、系统可靠性19、供电连续性、供电可靠性20、以“裕度”概念为基础的配电系统可靠性预测方法的可靠度基本公式应用的前提条件是什么？21、城市配电网的供电安全的N-1准则。
22、配电系统防止故障的措施23、改善系统可靠度的措施。
二、计算题1、P117-121例题；2、P147-148公式（6-8～6-15）的应用；（1）联络状态表；（2）联络率；（3）NF；（4）TF3、P127-129。
一、填空题（20空、20分）1、电力系统计算需要的三方面知识2、节点导纳矩阵的对角元、非对角元3、电力系统的数学模型4、短路计算：发电机模型、负荷模型5、什么是潮流分析？每个节点的4个变量。
6、PQ分解法和牛顿-拉夫逊法比较7、PQ分解法和牛顿-拉夫逊法的修正方程式相比。
8、潮流分析节点类型。
9、潮流分析（计算）常用方法。
10、暂态稳定分析方法。
11、功角稳定、电压稳定、频率稳定、动态稳定12、电源功率、等值电源功率、运算负荷、运算功率13、负荷功率、等值负荷功率、运算负荷、电源功率二、选择题（5小题，5分）三、计算题（5题，75分）1、对矩阵A进行LU三角分解，并求解方程组AX=B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
lxx=(2005-2007.5)2+(2006-2007.5)2+(2007-2007.5)2+(2008-2007.5)2+(2009-2007.5)2+(2010-20
07.5)2=17.5
可得b = lx054.898
y2011=16.542*2011-33054.898=211.064 y2010=16.542*2010-33054.898=194.522 绝对-7.478 相对 7.478 y2009=16.542*2009-33054.898=177.980 绝对-1.02 相对 1.02 y2008=16.542*2008-33054.898=161.438 绝对 6.438 相对 6.438 y2007=16.542*2007-33054.898=144.896 绝对 6.896 相对 6.896 y2006=16.542*2006-33054.898=128.354 绝对 4.354 相对 4.354 y2005=16.542*2005-33054.898=111.812 绝对-9.188 相对 9.188 平均绝对误差 0.002/6=0.00033 均方差为 [(121-153.167)2+(124-153.167)2+(138-153.167)2+(155-153.167)2+(179-153.167)2+( 202-153.167)2]/6=861.806
复习题
一．填空 1. 2. 3. 4.
5.
6. 7. 8. 9.
电力规划按周期可划分为短期归划、中期规划、长期规划。 电力系统中，按设备所处的状态，备用可分为热备用和冷备用。 一般情况下，负荷曲线越平坦，其年最大负荷利用小时数越多，负荷曲线越 陡峭，其年最大负荷利用小时数越少。 负荷预测按时间可分为超短期、短期、中期、长期。 10kV 配电网络接线中，放射状线路的负载率应为 100%，双电源（手拉手） 接线方式线路的负载率应为 50%，三分段三联络接线方式线路的负载率应为 75%。 电力系统负荷按物理特性分为有功负荷和无功负荷。 电能的生产、输送、消费四个主要环节是发电、输电、配电、用电。 截止到 2011 年底，我国电力系统装机容量位居世界第 1 位，发电量位居世 界第 1 位。 电力系统规划按周期可划分为短期、中期、长期三种，按内容可划分为电源 规划、输电网规划、配电网规划三种。
lxy
1 2005 + 2006 + 2007 + 2008 + 2009 + 2010 = 2007.5 6 1 y = 121 + 124 + 138 + 155 + 179 + 202 = 153.167 6
lxy=(2005*121+2006*124+2007*138+2008*155+2009*179+2010*202)-6*2007.5*153.167
3. 某地区 2005 至 2010 年的负荷分别是 121，124，138，155，179，202MW， 试用线性最小二乘法计算 2011 年的负荷，并分析其绝对误差，相对误差， 平均绝对误差及均方差。 解：设年代 x 与负荷 y 满足线性方程 y=b*x + a 则a = y − bxb = lxx x=
10. 电力系统负荷按其物理特性，可分为有功负荷和无功负荷，电力系统负荷预 测按照预测内容可分为最大负荷和负荷电量及负荷曲线。 11. 电力系统备用中，按设备作用可分负荷备用、事故备用、检修备用；按设备 状态可分为热备用和冷备用。 12. 抽水蓄能电站的主要作用是削峰填谷。 13. 在负荷预测最大负荷利用小时数的分析中，电量、最大负荷和最大负荷利用 小时数的关系是最大负荷利用小时数=电量/最大负荷。 14. 配电网络规划的主要原则是负荷比最小原则。 二．简答题 1. 2. 3. 我国标准的交流电压等级有哪些？ 电力系统无功电源主要有哪些？ N-1，准 N-2 准则？ 应能保持稳定运行和正常供电，其它元件不过负荷。 准 N-2（N-1-1）：计划检修方式下，满足 N-1 准则的要求。
答：1000KV 750KV 330KV 220KV 110KV 66KV 35KV 20KV 10KV 0.4KV。 答：同步发电机、调相机、运行中的高压线路、静止无功补偿装置。 答：N-1：正常运行方式下，电力系统任一元件无故障或因故障断开，电力系统
4.
提高配网供电可靠性采取的主要措施？ 不停电作业、设备状态检修、提高配电设备可靠性、配电自动化。
答：规划区域负荷的影响、动力资源条件的影响、厂址条件的影响、系统规模、
停电影响用户数 停电持续时间（小时）
2. 某配电系统从 4 段母线 ABCD 引出馈线， 各条母线
A B
8000 6000 7000 10000
2.5 2 1 1.5
所带用户数分别为 12000、 10000、 15000 和 20000， C D 用户停电数据如右表：系统平均供电可用率。 解：系统平均供电可用率为(此处计算以千户为单位) 1-(2.5*8+6*2+7*1+10*1.5)/[8760*(12+10+15+20)]=99.989%
答：实施供电可靠性科学管理办法、改善 10KV 配电网络结构、带电作业、用户 5. 影响电厂容量的主要因素有哪些？ 设备规范和供应条件的影响。 6. 我国电力工业的发展方针是什么？ 答：优先发展水电，大力发展火电，适宜发展可再生能源，搞好北电南送和西电 东送。 7. 在分析电力系统无功时，无功电源主要有哪几种？ 答：同步发电机、调相机、运行中的高压线路、静止无功补偿装置。 8. 配电网络规划的主要内容有哪些？ 答：现状电网分析、负荷及分布预测、变电站的选址定容。 9. N-2 准则和 N-1-1 准则的含义？ 答：N-2：正常运行方式下，电力系统任两个元件无故障或因故障断开，电力系 统应能保持稳定运行和正常供电，其它元件不过负荷。 准 N-2（N-1-1）：计划检修方式下，满足 N-1 准则的要求。 10. 放射状、单环网（手拉手）、两份段两联络、三分段三联络接线方式正常线 路负载率是多少？ 答：放射状 100%；单环网 50%；两份段两联络 67%；三分段三联络 75%。 三．计算题 1. 在某变电站的规划过程中，负荷点的负荷大小分别为： D1 D1 D2 D2 12，15，7，10，6（MW），方案一中，变电站与各负 荷点的距离为：1.5，2.0，1.2，2.5，1.5（km），方案 D5 D3 D5 D3 二中， 变电站与各负荷点的距离为 2.0， 2.0， 1.0， 1.5， D4 D4 1.5（km），试用负荷矩最小的原理分析此两方案的优 方案 1 方案 2 劣。 解：方案一中负荷矩和为 12*1.5+15*2.0+7*1.2+10*2.5+6*1.5=90.4 方案二中负荷矩和为 12*2.0+15*2.0+7*1.0+10*1.5+6*1.5=85 第二种方案中的负荷矩之和更小，所以方案二优于方案一。
