SF6绝缘电阻测试测试实验11

SF6 断路器检查与试验质量标准

SF6断路器检查与试验质量标准一、SF6 断路器检查类别及周期1、GIS设备的分解检修（大修）周期不小于15年，或按制造厂要求。

2、定期检查（小修）：每4年进行1次，或按实际情况而定。

3、巡视检查：每天至少1次，无人值班的另定。

4、临时性检查：断路器达到规定的开断次数或累计开断电流值时；当发现有异常现象或GIS内部发生故障时；GIS处于全部或部分停电状态下，对断路器或其它设备进行的分解检修，其内容与范围应根据运行中所发生的问题而定，这类分解检修宜由制造厂承包或在制造厂指导下协同进行。

二、SF6 断路器检查项目1、GIS开关大修项目1.1 用气体回收装置回收GIS内SF6气体。

1.2 断路器的检修。

1.3 隔离开关的检修。

1.4 接地开关的检修。

1.5 控制柜的检修。

1.6 断路器、隔离开关、接地开关操作机构的检修。

1.7 断路器、隔离开关、接地开关传动机构的检修。

1.8 电压互感器的检修。

1.9 电流互感器的检修。

1.10 避雷器的检修。

1.11 电容器的检修。

1.12 母线的检修。

1.13 出口套管的检查清扫。

1.14 检查或校验压力表、压力开关、密度压力表。

1.15 抽真空并向GIS内充入SF6气体。

1.16 对断路器进行漏气检测。

1.17 电气试验。

1.18 传动试验。

1.19 油漆或补漆工作。

1.20 清扫GIS内外壳。

2、GIS开关小修项目2.1 对操作机构进行检修。

2.2 检修辅助开关。

2.3 检查或校验压力表、压力开关、密度压力表。

2.4 断路器的最低动作压力与动作电压试验。

2.5 检查各种外露连杆的紧固情况。

2.6 检查接地装置。

2.7 进行绝缘电阻和回路电阻的测量。

2.8 对断路器进行漏气检测。

2.9 油漆或补漆工作。

2.10 清扫GIS断路器外壳。

3、巡视检查(设备外部检查)项目：3.1指示器,指示灯是否正常。

3.2有无任何异常该声音或气味发生。

3.3端子上有无过热变色现象。

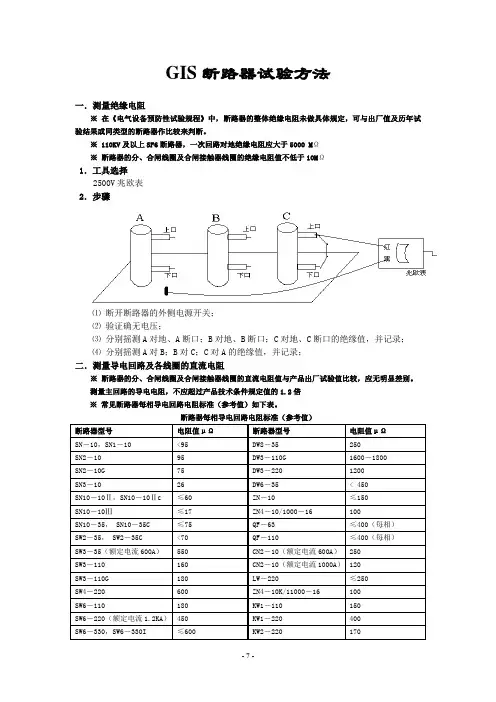

SF6封闭组合式电器(GIS)试验方法

GIS断路器试验方法一．测量绝缘电阻※在《电气设备预防性试验规程》中，断路器的整体绝缘电阻未做具体规定，可与出厂值及历年试验结果或同类型的断路器作比较来判断。

※ 110KV及以上SF6断路器，一次回路对地绝缘电阻应大于5000 MΩ※断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MΩ1．工具选择2500V兆欧表2．步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别摇测A对地、A断口；B对地、B断口；C对地、C断口的绝缘值，并记录；⑷分别摇测A对B；B对C；C对A的绝缘值，并记录；二．测量导电回路及各线圈的直流电阻※断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较，应无明显差别。

测量主回路的导电电阻，不应超过产品技术条件规定值的1.2倍※常见断路器每相导电回路电阻标准（参考值）如下表。

断路器每相导电回路电阻标准（参考值）断路器型号电阻值μΩ断路器型号电阻值μΩSN－10，SN1－10 <95 DW8－35 250SN2－10 95 DW3－110G 1600－1800SN2－10G 75 DW3－220 1200SN3－10 26 DW6－35 < 450SN10－10Ⅱ，SN10－10Ⅱc ≤60 ZN－10 ≤150SN10－10Ⅲ≤17 ZN4－10/1000－16 100SN10－35， SN10－35C ≤75 QF－63 ≤400（每相）SW2－35， SW2－35C <70 QF－110 ≤400（每相）SW3－35（额定电流600A）550 CN2－10（额定电流600A）250SW3－110 160 CN2－10（额定电流1000A）120SW3－110G 180 LW－220 ≤250SW4－220 600 ZN4－10K/11000－16 100SW6－110 180 KW1－110 150SW6－220（额定电流1.2KA）450 KW1－220 400SW6－330，SW6－330I ≤600 KW2－220 170SW7－220 ≤190 KW3－110 45 DW1－35 550 KW3－220 110 DW2－110 800 KW4－110A 60 DW2－220 1520 KW4－220，KW4－220A 130 DW3－110 1100－1300 KW3－35 200 1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶合上K；⑷先调好电流值，再接通mV表；⑸测量3次，求取平均值。

六氟化硫断路器试验程序作业指导书

本作业指导书合用于六氟化硫断路器试验作业，包括交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等。

该试验的目的是判定六氟化硫断路器的状况，能否投入使用或者继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性、为设备运行、监督、检修提供依据。

下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改或者修订版均不合用于本作业指导书，然而，鼓励根据本作业指导书达成的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本合用于本作业指导书。

GB 1984 交流高压断路器GB/T 3309 高压开关设备常温下的机械试验GB 50150 电气装置安装工程电气设备交接试验标准3．1 准备工作安排序号明确设备状况工作票填写正确仪器良好 3．2 人员要求内容现场作业人员应身体健康、精神状态良好具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求，能正确分析试验结果熟悉现场安全作业要求，并经《安规》考试合格内容根据试验性质，确定试验项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项了解被试设备出厂和历史试验数据，分析设备状况根据现场工作时间和工作内容填写工作票准备试验用仪器仪表，所用仪器仪表良好，有校验要求的仪表应在校验周期内标准不缺项、漏项序号 1 2 31 2 3 43．3 仪器仪表和工具序号名称 1 1000V 兆欧表 2 1000V 以上试验变压器 3 2500V 兆欧表 4 回路电阻测试仪 5 单臂电桥 6 电压表7 可调直流电压源8 断路器特性测试仪9 介损测试仪 10 谐振耐压试验装置 11 温湿度计 12 导、地线 13 梯子 14 安全带3．4 危（wei ）险点分析序号内容 1 作业人员进入作业现场不戴安全帽可能会发生人员伤害事故2 作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况3 试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电4 进行绝缘电阻测量后不对试品充分放电，会发生电击5 加压时无人监护，可能会造成误加压或者非试验人员误入试验场地，造成触电6 升压过程不实行呼唱制度，会造成人员触电7 登高作业可能会发生高空坠落或者瓷件损坏8 试验设备接地不好，可能会对试验人员造成伤害9 变更试验接线，不断开电源，可能会对试验人员造成伤害。

绝缘电阻试验细则

绝缘电阻试验细则1 试验条件环境要求除非另有规定，试验均在以下大气条件下进行，且试验期间，大气环境条件应相对稳定。

a)环境温度不宜低于5℃；a)环境相对湿度不宜大于80%；b)现场区域满足试验安全距离要求。

待试设备要求a) 设备处于检修状态。

b)设备外观清洁、干燥、无异常，必要时可对被试品表面进行清洁或干燥处理，以消除表面的影响。

c) 设备上无其他外部作业。

人员要求试验人员需具备如下基本知识与能力：a)了解各种绝缘材料、绝缘结构的性能、用途。

b)了解各种电力设备的型式、用途、结构及原理。

c)熟悉变电站电气主接线及系统运行方式。

d)熟悉各类试验设备、仪器、仪表的原理、结构、用途及使用方法，并能排除一般故障。

e)能正确完成试验室及现场各种试验项目的接线、操作及测量。

f)熟悉各种影响试验结论的因素及消除方法。

g)经过上岗培训，考试合格。

安全要求a)应严格执行国家电网公司《电力安全工作规程（变电部分）》及《电力安全工作规程（线路部分）》的相关要求。

b)高压试验工作不得少于两人。

试验负责人应由有经验的人员担任，开始试验前，试验负责人应向全体试验人员详细布置试验中的安全注意事项，交待邻近间隔的带电部位，以及其他安全注意事项。

c)试验现场应装设遮栏或围栏，遮栏或围栏与试验设备高压部分应有足够的安全距离，向外悬挂“止步，高压危险！”的标示牌，并派人看守。

对于被试设备两端不在同一工作地点时，如电力电缆另一端应派专人看守。

d)应确保操作人员及试验仪器与电力设备的高压部分保持足够的安全距离，且操作人员应使用绝缘垫。

e)试验装置的金属外壳应可靠接地，高压引线应尽量缩短，并采用专用的高压试验线，必要时用绝缘物支挂牢固。

f)加压前必须认真检查试验接线，使用规范的短路线，检查仪表的开始状态和试验电压档位，均应正确无误。

g)因试验需要断开设备接头时，拆前应做好标记，接后应进行检查。

h)试验前，应通知所有人员离开被试设备，并取得试验负责人许可，方可加压；加压过程中应有人监护并呼唱。

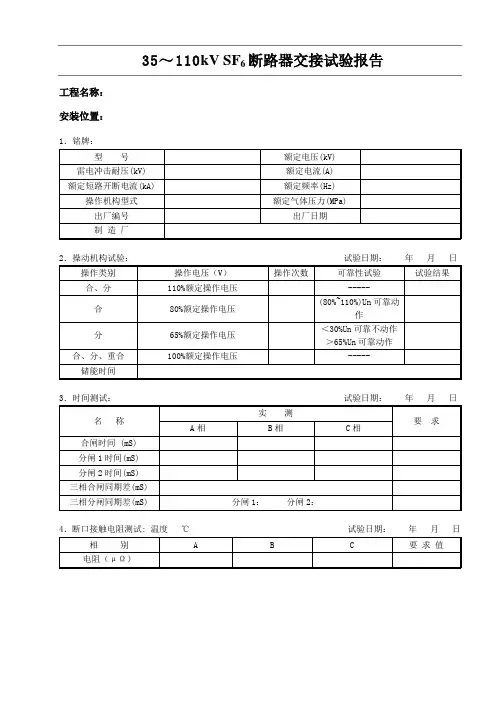

35-110kVSF6断路器试验报告模版(空白表格)

试验日期：年月日
实测
要求
A相
B相
C相
分闸 1：分闸 2：
4．断口接触电阻测试: 温度 ℃
试验日期：年月日
相别
A
B
C
要求值
电阻（μΩ）
35～ 110kV SF6 断路器交接试验报告
工程名称: 安装位置：
5. SF6 密度继电器检查: 见 SF6 密度继电器试验报告。

6. 微水及检漏试验：见 SF6 微水及检漏试验报告。
7．绝缘及交流耐压试验:
相别
试验项目
相对地
断口
相对地
断口
相对地
断口
绝缘电阻（M）
试验前
试验后
试验电压（kV）
试验日期：
试验时间（S）
年月日试验结果
8．试验仪器仪表: 器具名称
编号
检验证编号
检验单位
有效期
9．试验结果:
试验人员：
试验负责人：
35～ 110kV SF6 断路器交接试验报告
工程名称：
安装位置：
1．铭牌：型号
雷电冲击耐压(kV) 额定短路开断电流(kA)
操作机构型式出厂编号制造厂
额定电压(kV) 额定电流(A) 额定频率(Hz) 额定气体压力(MPa)
出厂日期
2．操动机构试验：操作类别合、分合
分合、分、重合
储能时间
操作电压（V） 110%额定操作电压 80%额定操作电压
65%额定操作电压 100%额定操作电压
操作次数
试验日期：年月日
可靠性试验
试验结果
-----
(80%~110%)Un 可靠动作

高电压设备测试01绝缘电阻试验操作过程

高电压设备测试01绝缘电阻试验操作过程绝缘电阻试验（Insulation Resistance Test）是高电压设备测试中的一项重要指标，用于测量设备在高压下的绝缘性能。

下面是一个关于绝缘电阻试验的操作过程的详细介绍。

1.前期准备在进行绝缘电阻试验之前，首先要对测试仪器和设备进行检查和准备。

检查测试仪器是否正常运行，并与设备连接正常。

检查设备的电源和安全开关，确认其处于关闭状态。

2.设置测试参数根据设备的供电电压和额定电压，设置测试仪器的测试参数。

主要包括选取适当的测试电压和测试时间。

3.测试接线将测试仪器与设备正确接线。

根据绝缘电阻试验的要求，将测试仪器的电极引线分别连接到设备的对应电极上。

通常，将测试仪器的信号线连接到设备的供电线上，将测试仪器的地线连接到设备的接地线上。

4.开始测试在确保测试线路正确接线的情况下，启动测试仪器开始绝缘电阻试验。

仪器会输出设定的测试电压，并在设定的测试时间内对设备的绝缘电阻进行测试。

5.监测电阻值在测试过程中，密切关注测试仪器上的电阻值数据显示。

观察电阻值是否符合设备的绝缘要求，以及是否随着时间的推移而变化。

记录测试过程中的数据变化。

6.结束测试测试时间到达设定值后，测试仪器将自动停止测试，并显示最终的电阻值。

如果测试中出现异常情况，如电阻值不稳定或超出设备允许的范围，应立即停止测试。

7.结果分析根据测试得到的电阻值数据，对设备的绝缘性能进行分析和评估。

如果电阻值在规定的范围内，说明设备绝缘良好。

如果电阻值低于要求值，说明设备存在绝缘故障，需要进行修理或更换。

8.数据记录将绝缘电阻试验的测试数据进行记录，包括设备的名称、型号、测试时间、测试电压、测试参数和测试结果等信息。

这些数据对于设备的维护和保养都具有重要的参考价值。

9.测试报告根据记录的测试数据，编写绝缘电阻试验的测试报告。

报告中应包括设备的名称、型号、测试时间、测试电压、测试参数、测试结果和分析等内容，以及对设备绝缘性能的评估和建议。

电气绝缘电阻测试报告

电气绝缘电阻测试报告一、测试目的。

本次测试旨在对电气设备的绝缘电阻进行检测，以确保设备在正常运行时具有良好的绝缘性能，保障设备的安全可靠运行。

二、测试对象。

本次测试对象为公司生产的XX型电气设备，包括但不限于电动机、变压器、开关设备等。

三、测试仪器。

本次测试使用的仪器为XX型绝缘电阻测试仪，该仪器具有高精度、便携、易操作等特点，适用于各种电气设备的绝缘电阻测试。

四、测试方法。

1. 确保被测设备处于断电状态，断开所有外部连接线路；2. 使用绝缘电阻测试仪的测试引线，分别连接被测设备的绝缘电阻测试点；3. 设置测试仪的测试参数，如测试电压、测试时间等；4. 启动测试仪进行测试，记录测试结果。

五、测试结果。

经过本次测试，各项电气设备的绝缘电阻测试结果如下：1. 电动机A，绝缘电阻值为100MΩ，符合设备要求；2. 变压器B，绝缘电阻值为150MΩ，符合设备要求；3. 开关设备C，绝缘电阻值为80MΩ，低于设备要求。

六、测试分析。

根据测试结果分析，发现开关设备C的绝缘电阻值低于设备要求，存在绝缘性能不足的情况，可能存在安全隐患。

建议对该设备进行维修或更换，并重新进行绝缘电阻测试，以确保设备的安全可靠运行。

七、测试结论。

本次测试结果显示大部分电气设备的绝缘电阻值符合要求，具有良好的绝缘性能，能够保障设备的安全运行。

但发现部分设备存在绝缘性能不足的情况，需要及时进行维修或更换，并重新进行测试，以确保设备的安全可靠运行。

八、测试建议。

1. 对绝缘电阻值低于要求的设备进行维修或更换，并重新进行测试；2. 定期对电气设备进行绝缘电阻测试，以确保设备的绝缘性能；3. 加强对电气设备的维护保养工作，提高设备的安全可靠性。

以上为本次电气绝缘电阻测试报告，希望能够对相关部门的设备管理和维护工作提供参考，确保设备的安全可靠运行。

110kV SF6电磁式电压互感器交接试验报告

110kV SF6电磁式电压互感器高压试验报告变电站：XXXX0kV变电站试验日期：2017.5.15设备名称1YYH电压互感器试验性质交接环境温度20℃环境湿度30%型号JSQXH1-110 额定一次电压110/√3制造厂平高集团有限公司生产日期2017.1二次绕组1a1n 2a2n 3a3n dadn额定二次电压0.1/√3 0.1/√3 0.1/√3 0.1 准确级0.2 0.5 0.5 3P额定二次负荷50 50 50 100 出厂编号ABC:16S00219一、绝缘电阻(MΩ):使用仪器：KEW3121B指针式兆欧表（2500V）编号：E0024809 有效期至: 2018.2.21相别N对地N对二次二次对地二次间A 75000 74000 20000 25000B 75000 76000 21000 24000C 76000 75000 22000 22000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》10.0.3条：1、测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；绝缘电阻值不宜低于1000(MΩ)；2、绝缘电阻测量应使用2500V兆欧表。

二、线圈直流电阻：使用仪器：BZC3391B变压器直流电阻测试仪编号：JD327 有效期至: 2018.2.21A B CAN （kΩ）8.14 8.16 8.211a1n（mΩ）34.83 34.85 35.282a2n（mΩ）36.31 35.36 36.333a3n（mΩ）36.79 36.38 37.94dadn（mΩ）175.7 175.1 176.3引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》10.0.8条：一次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10%。

二次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15%。

高铁高压供电设备之绝缘试验的基本原理—绝缘电阻和吸收比测量试验

绝缘电阻和吸收比测量试验
01 注意事项 02 测量结果分析
绝缘电阻和吸收比测量试验
一、注意事项应根据被测设备的额定电压选择合适的兆欧表。 • 额定电压为 1kV 以下：选用 500V 或 1000V 的兆欧表 • 额定电压为 1kV 以上：选用 2500V 或 5000V 的兆欧表
测量前要断开被试品的电源及被试品与其他设备的连线，并对被试品进行充分放电。
通常把处于同一运行条件下，不同相的绝缘电阻值进行比较。
3
或者把本次测得的数据与同一温度下出厂或交接时的数值及历年的测量记
录相比较。
4
与大修前后和高电压试验前后的数据相比较。
5
与同类型的设备相比较，同时还应注意环境的可比条件。比较结果不应有明
显的降低或有较大的差异，否则应引起注意，对重要的设备必须查明原因。
读取兆欧表数值后，应先断开兆欧表与被试品的L端连线，然后再停兆欧表，以免被试品的电容上所充的电荷经兆欧表放电而损坏仪表。
绝缘电阻和吸收比测量试验
测量时应记录当时的温度与湿度，以便进行校正。
绝缘电阻和吸收比测量试验
二、测阻值应等于或大于一般规程所允许的数值。
2

绝缘电阻测试方法

绝缘电阻测试方法在电气系统中，绝缘电阻测试是非常重要的一项工作。

它可以帮助我们检测电气设备的绝缘状况，及时发现潜在的安全隐患，保障设备和人员的安全。

下面我们来介绍一些常见的绝缘电阻测试方法。

首先，最常用的方法是使用绝缘电阻测试仪。

这种仪器可以快速、准确地测试设备的绝缘电阻。

在测试之前，需要先将设备断开电源，并确保设备处于安全状态。

然后将测试仪的两个测试引线分别连接到设备的绝缘部分，启动测试仪器进行测试。

测试完成后，可以得到设备的绝缘电阻数值，根据标准值来判断设备的绝缘状况。

其次，还可以使用介电强度测试方法。

这种方法主要用于高压设备的绝缘测试。

在测试之前，需要制定详细的测试方案，并做好安全防护措施。

然后将测试仪器连接到设备上，逐步增加电压，直到达到设定的测试电压。

在测试过程中，需要密切观察设备的绝缘状况，确保设备能够承受住高压的测试。

此外，还可以采用极化指数测试方法。

这种方法主要用于检测设备的极化指数，从而判断设备的绝缘状况。

在测试之前，需要先将设备放电，并确保设备处于安全状态。

然后使用极化指数测试仪进行测试，得到设备的极化指数数值。

根据标准值来判断设备的绝缘状况，及时采取相应的维护措施。

最后，还可以使用绝缘电阻测试记录法。

这种方法主要用于对设备的绝缘电阻进行定期检测和记录。

在测试之前，需要先制定好测试计划，并做好相关的准备工作。

然后使用测试仪器对设备的绝缘电阻进行测试，并将测试结果记录下来。

通过定期的测试记录，可以及时了解设备的绝缘状况，及时采取维护措施，保障设备的安全运行。

综上所述，绝缘电阻测试是非常重要的一项工作，可以帮助我们及时发现设备的绝缘问题，保障设备和人员的安全。

在进行测试时，需要选择合适的测试方法，并做好相关的安全防护措施。

通过定期的测试和记录，可以及时了解设备的绝缘状况，确保设备的安全运行。

110kV 1B间隔SF6断路器(三相共体)交接试验报告

110kV SF6断路器高压试验报告变电站：XXXX0kV变电站试验日期：2017.6.8设备名称1B间隔断路器试验性质交接温度20℃湿度25% 设备型号ZF12B-126(L) 机构类型弹簧机构额定电压126kV 额定电流2000A额定短路开断电流40kA 额定短时耐受电流40kA 出厂日期2016.12 出厂编号2016.551制造厂河南平高电气股份有限公司一、绝缘电阻(MΩ):使用仪器：C.A6549多功能绝缘测试仪编号：143683 LGH 有效期至: 2018.2.21相别 A B C断口间100000 100000 100000整体对地100000 100000 100000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》12.0.2条：1、整体绝缘电阻值测量，应参照制造厂的规定；二、额定操作电压下的分、合闸时间及速度：使用仪器：DB-8013断路器综合参数测试仪编号：W082-B-2 有效期至: 2018.2.21项目相别技术标准 A B C合闸时间（ms）70-90 82.7 82.6 82.7 合闸不同期（ms）≤5 0.1合闸速度（m/s）2-3 2.49分闸1时间（ms）24-32 29.2 28.9 29.2分闸1不同期（ms）≤3 0.3分闸1速度（m/s） 4.8-5.5 4.99分闸2时间（ms）24-32 26.2 26.0 26.2分闸2不同期（ms）≤3 0.2合分时间（ms）≤60 38.7 38.4 38.8引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》12.0.6条、12.0.7条和12.0.8条：1、测量断路器的分、合闸时间，应在断路器额定操作电压、气压或液压下进行，实测数值应符合产品技术条件的规定；2、测量断路器的分、合闸速度，应在断路器额定操作电压、气压或液压下进行，实测数值应符合产品技术条件的规定。

绝缘电阻测试正确方法

绝缘电阻测试正确方法1.准备工作在进行绝缘电阻测试之前，必须进行一些准备工作，以确保测试的准确性和有效性。

首先，检查测试设备的正常工作状态，包括电源供应、测试电压、电流和仪表的准确度等。

其次，检查待测设备或系统的电源是否处于正常断电状态，并将所有电源开关关闭。

2.选择适当的测试电压根据待测设备或系统的性质和额定工作电压，选择适当的测试电压。

一般来说，测试电压应该是待测设备或系统额定工作电压的最高1.5倍。

3.连接测试仪器将测试仪器的测试电缆连接到待测设备或系统的绝缘接地端，并确保连接牢固可靠。

同时，将测试仪器的另一端连接到测试点。

4.执行测试一旦完成所需的连接，就可以开始进行绝缘电阻测试了。

在测试仪器上选择适当的测试范围和测试时间，并启动测试。

测试时间应足够长，以确保测试结果的准确性。

在测试过程中，保持测试仪器和待测设备或系统处于稳定状态，避免移动或干扰。

5.记录测试结果测试结束后，将测试仪器读数记录下来，并进行必要的单位转换，如从欧姆到兆欧姆。

同时，还要记录测试日期、时间、测试仪器型号和序列号等信息，以及待测设备或系统的相关信息。

6.结果评估根据测试结果，评估待测设备或系统的绝缘性能。

一般来说，绝缘电阻应该足够高，以确保减少漏电流的发生。

具体的要求可以参考相关标准或规范。

如果测试结果低于要求，可能需要采取进一步的维修、更换或升级等措施。

7.保养和校准定期保养和校准测试仪器是确保绝缘电阻测试准确性和有效性的重要步骤。

按照测试仪器的操作手册进行保养和校准，并在必要时进行相应的维修或更换。

综上所述，绝缘电阻测试的正确方法包括准备工作、选择适当的测试电压、连接测试仪器、执行测试、记录测试结果、评估结果以及保养和校准测试仪器。

只有根据正确的方法进行测试，才能得到准确、可靠的测试结果，确保待测设备或系统的安全性和可靠性。

sf6断路器分合闸线圈绝缘电阻

sf6断路器分合闸线圈绝缘电阻
sf6断路器分合闸线圈是断路器的控制部件，负责控制断路器
的分闸和合闸动作。

在实际应用中，为保证线圈的正常运行，须保证线圈的绝缘电阻满足一定的要求。

sf6断路器分合闸线圈的绝缘电阻一般要求大于100MΩ。

这是
因为线圈工作时需要承受一定的电压，对线圈绝缘性能提出了要求。

若线圈绝缘电阻过低，会导致线圈与地之间发生电漏，引起设备故障和安全隐患。

对于线圈的绝缘电阻测试，可以采用绝缘电阻测试仪进行测试。

测试时，先将线圈的两端与地绝缘，然后使用电压源给线圈施加一定的直流电压，测量线圈与地之间的绝缘电阻值。

若绝缘电阻大于100MΩ，符合要求；若小于100MΩ，则需要进行维
修或更换线圈。

为保证sf6断路器的正常运行，对线圈绝缘电阻要定期进行测试，并注意保持线圈与其他元件之间的绝缘距离，避免出现电路短路和故障。

SF6断路器试验作业指导书

SF6断路器试验作业指导书1、适用范围：本指导书适用于35KV、110KV、220KVSF6断路器。

试验项目：1.1测量绝缘拉杆的绝缘电阻；1.2测量每相导电回路的电阻；1.3耐压试验；1.4断路器电容器的试验；1.5测量断路器的分、合闸时间；1.6测量断路器主、辅触头分、合闸的同期性及配合时间；1.7测量断路器的分、合闸线圈绝缘电阻及直流电阻；1.8测量断路器SF6气体的微量水含量；1.9断路器操动机构的试验。

1.10测量断路器的分、合闸速度；1.11测量断路器合闸电阻的投入时间及电阻值；1.12套管式电流互感器的试验1.13密封性试验1.14气体密度继电器、压力表和压力动作阀的校验2、引用标准《电力设备预防性试验规程》《电力设备交接试验规程》3、工作流程3.1 天气良好，试品及环境温度不低于+5℃，湿度不大于80%。

3.2 一次班断引，同时高试班接好试验线。

3.3 工作人员：4-5人，并经年度安全考试合格。

3.4 试验仪器：MODEL3124、回路电阻测试仪、开关特性测试仪、 QJ23、试验变、操作箱、介损测试仪、电压表、电流表、温湿度计、微水测量仪、试验线、绝缘带、接地线、放电棒。

3.5 安全措施：试验现场设遮拦，设专人监护。

3.6 原始数据收集：出厂值或交接值以及历次试验值。

4、绝缘电阻4.1选用2500V摇表4.2在分闸状态下测量断口间并联电容器的绝缘电阻4.3在合闸状态下，测量整体对地或相间的绝缘电阻4.4测量辅助回路和控制回路绝缘电阻，采用500V或1000V兆欧表，绝缘电阻不低于2 MΩ。

5、测量每相导电回路电阻5.1用直流压降法测量，通入电流不得小于100A，可消除表面氧化膜的影响，测出更接近实际情况下的收缩电阻。

5.2导电回路电阻主要取决于开关的动、静触头间的接触电阻，应在开关处于合闸状态下进行（应在额定电压下合闸）。

5.3电压线夹的位置在电流线内侧，即靠近动、静触头处，主要原因是减小测量误差。

SF6断路器试验标准

• SF6气体检漏：年漏气率不大于1% • 辅助回路和控制回路绝缘电阻：采用500V或1000V兆欧表，绝缘电阻
不低于2MΩ
• 交流耐压试验：试验电压为出厂试验电压的80%，耐压1分钟。
• 辅助回路和控制回路交流耐压试验：试验电压2kV，耐压1分钟后绝缘电阻值不应降低。
• 断路器速度特性：测量方法和测量结果应符合制造厂规定
• 断路器的时间参量：除制造厂另有规定外，断路器的分、合闸同期性应满足相间合闸不同期不大于5ms，相间分闸不同期不大于3ms。
• 分、合闸电磁铁的动作电压：操动机构分、合闸电磁铁或合闸接触器上的最低动作电压应在操作电压额定值的30%~65%之间。（厂家爱标准：合闸可靠动作电压范围 80%～110% Un；分闸可靠动作电压范围 65%～120% Un，最低动作电压 30%及以下断路器内SF6气体的含水量 • 密封性试验 • 密度继电器、压力表计和压力动作阀的检查
SF6断路器试验标准
4
大修试验项目
• 断路器SF6气体含水量测试
• SF6气体检漏 • 辅助回路和控制回路绝缘
电阻 • 交流耐压试验 • 辅助回路和控制回路交流
• 导电回路电阻：用直流压降法，电流不小于100A。敞开式断路器的测量值不大于制造厂规定值的120%。
• SF6气体密度监视器检验：符合制造厂规定。 • 压力表、机械安全阀校验：符合制造厂规定。
• 液压操作结构的泄漏试验：符合制造厂规定。
SF6断路器试验标准
11
耐压试验 • 断路器速度特性 • 断路器的时间参量 • 分、合闸电磁铁的动作电
压
• 导电回路电阻 • 分、合闸线圈直流电阻 • SF6气体密度监视器检验 • 压力表、机械安全阀校验 • 液压操作结构的泄漏试验

SF6断路器试验方法

SF6断路器试验方法一．测量绝缘电阻※在《电气设备预防性试验规程》中，断路器的整体绝缘电阻未做具体规定，可与出厂值及历年试验结果或同类型的断路器作比较来判断。

※ 110KV及以上SF6断路器，一次回路对地绝缘电阻应大于5000 MΩ※断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MΩ※在《进网作业电工培训材料》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ※在《电气设备预防性试验规程》中，有机物拉杆绝缘电阻允许值如下：有机物拉杆绝缘电阻的允许值MΩ1．工具选择2500V兆欧表2．步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别摇测A对地、A断口；B对地、B断口；C对地、C断口的绝缘值，并记录；⑷分别摇测A对B；B对C；C对A的绝缘值，并记录；二．测量导电回路及各线圈的直流电阻※断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较，应无明显差别。

※常见断路器每相导电回路电阻标准（参考值）如下表。

断路器每相导电回路电阻标准（参考值）※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶合上K；⑷先调好电流值，再接通mV表；⑸测量3次，求取平均值。

2．平衡电桥法（电桥用法见《进网作业电工培训教材》P320 ※测量时，电压引线尽量靠近触头侧；电流引线在电压线外侧，宜分开不宜重叠※直流双臂电桥法：1～10－5Ω及以下⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶连线；①被测电阻的电流端钮和电位端钮分别与电桥的对应端钮连接②靠近被测电阻的一对线接到电桥的电位端钮；③被测电阻的外侧的一对线接到电桥的电流端钮；④测量要尽快，因为测量工作电流较大。

三．交流耐压※应在合闸及SF6压力额定时进行，试验电压为出厂试验电压的80％※ SF6断路器应在分、合闸状态下分别进行耐压试验※耐压试验只对110KV及以上罐式断路器和500KV定开距磁柱式断路器的断口进行※导电部分对地耐压，在合闸状态下进行※断口耐压，在分闸状态下进行※若三相在同一箱体中，在进行一相试验时，非被试验相应与外壳一起接地断路器交流耐压试验电压标准Bs试验变压器；R1保护电阻；R2限流、阻尼电阻；G保护间隙（球隙）；A电流表；V电压表；LH电流互感器；Bx被试变压器2.试验接线图被试变压器各绕组短接，非被试绕组均短接接地。

绝缘电阻测试方法

绝缘电阻测试方法绝缘电阻测试是一项常用的电气安全测试，用于评估电气设备和电路的绝缘性能。

以下是一种常用的绝缘电阻测试方法：1. 准备工作：a. 关闭设备的电源，并确保设备已经停止运行。

b. 使用万用表将设备的所有外部电源和电路连接线路拔掉，确保设备处于断电状态。

2. 连接测试仪器：a. 将绝缘电阻测试仪的两个测试针连接到设备的绝缘测试点上。

测试针应与设备的绝缘表面充分接触，并确保连接牢固。

b. 将测试仪的地线连接到设备的地线，以确保测试的可靠性和准确性。

3. 设置测试参数：a. 根据设备的额定电压和测试要求，设置测试仪的测试电压。

通常情况下，测试电压应为设备额定电压的一定比例，例如：对于220V设备，测试电压可设置为500V。

b. 设置测试时间，一般为1分钟或更长，以确保准确测量设备的绝缘电阻。

4. 进行测试：a. 打开测试仪，并开始测试。

测试仪将在设备的绝缘表面施加设置的测试电压，并同时测量通过绝缘的电流。

b. 等待测试结束后，测试仪会自动显示设备的绝缘电阻值。

确保记录测试结果，以备后续分析和对比。

5. 分析测试结果：a. 对于正常的设备，绝缘电阻值应该在一定范围内。

根据设备的额定值和行业标准，判断测试结果是否合格。

b. 如果测试结果低于规定的最低绝缘电阻值，可能存在绝缘故障或潮湿等问题。

这时需要进行更详细的故障排查和修复。

绝缘电阻测试是保证电气设备安全运行的重要手段之一。

定期进行绝缘电阻测试可以及时发现设备的绝缘故障，保障使用者的人身安全，并延长设备的使用寿命。

绝缘电阻测验记录

绝缘电阻测验记录实验目的：1.学习使用万用表测量绝缘电阻。

2.了解绝缘电阻与电气设备安全之间的关系。

3.学习分析和解决绝缘电阻异常的问题。

实验仪器和材料：1.万用表2.电源电缆3.绝缘电阻测试装置4.被测电器或电缆5.记录表格实验步骤：1.将电源电缆连接到绝缘电阻测试装置的“H”和“L”插头上，确保电源电缆和公共接地端之间没有接地。

2.打开绝缘电阻测试装置的电源开关。

3.将绝缘电阻测试装置的“L”插头连接到被测电器或电缆的接地点上。

4.将绝缘电阻测试装置的“H”插头连接到被测电器或电缆的绝缘点上。

5.设置万用表的量程为适当的绝缘电阻范围。

6.将万用表的红表笔连接到绝缘电阻测试装置的“H”插头上，将黑表笔连接到绝缘电阻测试装置的“L”插头上。

7.读取万用表上的示数，并记录在记录表格中。

8.关闭绝缘电阻测试装置的电源开关，并断开连接。

9.重复上述步骤，分别在不同的绝缘电阻范围内进行测量。

实验数据记录：实验编号，绝缘电阻范围，示数（兆欧）---------，---------------，-----------------1，0.1-10，3.22，1-100，48.63，10-1000，720.1实验分析与结论：根据实验数据可知，被测电器或电缆的绝缘电阻为3.2兆欧，48.6兆欧和720.1兆欧。

根据电气设备安全标准，绝缘电阻值应当大于一定的安全门限值，以确保设备安全可靠。

在这个实验中，被测电器或电缆的绝缘电阻值均大于安全门限值，因此可以认为该电器或电缆的绝缘状况良好，不存在漏电和短路等安全隐患。

当绝缘电阻异常时，可能会导致电气设备工作不稳定或出现故障。

常见的绝缘电阻异常问题包括漏电、短路和绝缘破损等。

对于漏电，可以通过检查接地线或更换绝缘材料来解决；对于短路，可以检查电缆连接是否正常或更换绝缘套管；对于绝缘破损，可以修复绝缘层或更换电缆。

总之，及时发现和解决绝缘电阻异常问题，能够确保电气设备的安全运行。

绝缘电阻测试方法

绝缘电阻测试方法绝缘电阻测试是电气设备维护中非常重要的一项工作，它可以有效地检测设备的绝缘性能，确保设备在运行过程中不会发生绝缘故障。

在进行绝缘电阻测试时，我们需要注意一些方法和技巧，以确保测试结果的准确性和可靠性。

首先，我们需要选择合适的测试仪器。

通常情况下，绝缘电阻测试仪是我们进行绝缘电阻测试的主要工具。

在选择测试仪器时，我们需要考虑测试的电压范围、测试的精度、仪器的稳定性等因素，以确保测试仪器能够满足我们的测试要求。

其次，我们需要进行测试前的准备工作。

在进行绝缘电阻测试之前，我们需要确保被测设备处于断电状态，并且已经进行了必要的安全接地。

此外，我们还需要对测试仪器进行校准，以确保测试仪器的准确性。

在进行测试前，还需要对被测设备进行外观检查，确保设备没有损坏或者污染，以免影响测试结果。

接下来，我们可以开始进行绝缘电阻测试。

在测试过程中，我们需要按照测试仪器的操作说明进行操作，以确保测试的准确性。

通常情况下，我们需要将测试仪器的电极连接到被测设备的绝缘表面，然后对设备施加一定的电压，进行电阻测试。

在测试过程中，我们需要注意测试仪器显示的测试数值，以及测试过程中是否有异常情况发生。

最后，我们需要对测试结果进行分析和处理。

在测试完成后，我们需要对测试结果进行分析，判断设备的绝缘性能是否符合要求。

如果测试结果异常，我们需要及时对设备进行维修或者更换，以确保设备的安全运行。

绝缘电阻测试是电气设备维护中非常重要的一项工作，通过合理的测试方法和技巧，可以有效地保障设备的绝缘性能，确保设备的安全运行。

希望以上内容能够帮助大家更好地进行绝缘电阻测试工作。
