数字音响电性能测试说明书
汽车音响产品电性能指标及测量方法
3.5高频输入电平〔LW MW AM FM〕
假设没有其他说明,去掉匹配器衰减后,输入机器的参考高频电为:U=1mV=60dB u V
3.6调制参数
假设没有其他说明，调制参数按以下设置：
LW/MW/AM 调制频率：1KHz 调制度：30%
FM〔China、Australia、Europe〕 调制频率：1KHz 频偏 22.5KHz
3、测量的条件和方法
3.1周围环境条件
环境温度：15℃～35℃;相对温度：45%～75%;大气压：86Kpa～106Kpa.
3.2电源电压
假设没有其他说明，那么在机器的电源端子测量，要求的直流电压为：14.4V±5%。
假设有特殊的器件接入电源线中〔包括扼流圈，保险丝等〕，那么它们应被视为机器的一部分。
立体声复合信号(USA、Canada) 频偏 75KHz〔100%〕
3.7预加重
China、Australia、Europe FM波段 50 u S
USA、CanadaFM波段75 u S
3.8标准模拟天线
测量时，须将相应的标准模拟天线接在高频信号源和接收机之间。
本条所用的符号如下：
Rr……接收机的标称输入阻抗Ω
根据情况选用下述方法之一，并在测试结果中说明。
a、按输出音频大小；
b、按输出失真最小；
c、按输出噪音最小。
3.10其他说明
屏蔽室
有关电性能的测量，一般应在屏蔽室内进展，屏蔽室对外界电磁场的衰减应大于60dB。
在大信号测量时，当外界电磁干扰的电平低于测量信号电平30dB以下时,测量也可以在不加屏蔽室的房间内进展。
8.2a.3手动转面时间(MANUAL REVERSE TIME)
音响测试作业指导书
9-7 測試项目：S/N RATIO （信號雜訊比） 一.測試意義：測定擴大器之信號對雜音之比 “ “ “ “ “ “ “ 二.測試仪器接線圖與相關位置： “ 衰減器 待測試主機
輸入 輸出
“
“ “ “
“
“ “
“
“
“ “
“
“
“
音頻産生器 電子電壓表(2) 音頻産生器
“
“ “ “
“
“ “
電子電壓表(2) 負 載 負 載 “ “ 頻率計 “ “ “ 頻率計 “ 電子電壓表(1) 三. 測試方法:1.將 A.S.G.調於 1KHZ 且 ATT 衰減於標準輸出 2.調節 A.S.G 上 TUN 由高頻向低頻旋轉,使其下降 3Db,此時 A.S.G 上標示頻率爲低頻頻率响 應. 3.將 TUN 還原基準輸出各高頻旋轉,使其下降 3dB,此時 A。S。G 上標示頻率爲高頻頻率响應 注意點: 1. A．S。G。改變頻率時，須保持輸出信號水平之平穩，不可變動。。 示波器 失真表 電子電壓表(1) 示波器 失真表 “ “ “ “ “ “ “ “ “ “ “ “ “ “ “ “
負 載 VR “ “ 頻率計 “ “ “ “ “ “ “ “ “ 頻率計 “ “ “ “
負 載
電子電壓表(1)
示波器
失真表 三．試方法:
示波器
失真表
三. 測試方法:1.待測機器(放大器)調至於標準動作狀態 2 信號産生器輸出頻率爲 1KHZ（超低音爲 100HZ） ，輸出電壓爲 10%（左右聲道同時輸入信 號） 3.讀取電子電壓表（1）電壓值。
示波器
失真表
三. 測試方法:1.待測機器(放大器)調至於標準動作狀態 2.信號發生器輸出頻率爲 1KHZ(超低音爲 100HZ),輸出電壓爲最大,左右聲道同時輸入信號. 3.調整衰減器,使機器(放大器)輸出達失真 30% 4.記錄輸出電子電壓表上之電壓,依據 P=E2/R 公式換算出功率,單位爲 W(瓦特) 注意點: 1.測此專案時不予考慮 Dist,以最大這輸出電壓爲准。 2．負載電阻阻抗須正確 3．失真儀上之 HIGH、LOW 兩指示燈在 THD=30%不能亮。
音频电性能测试2230A说明书

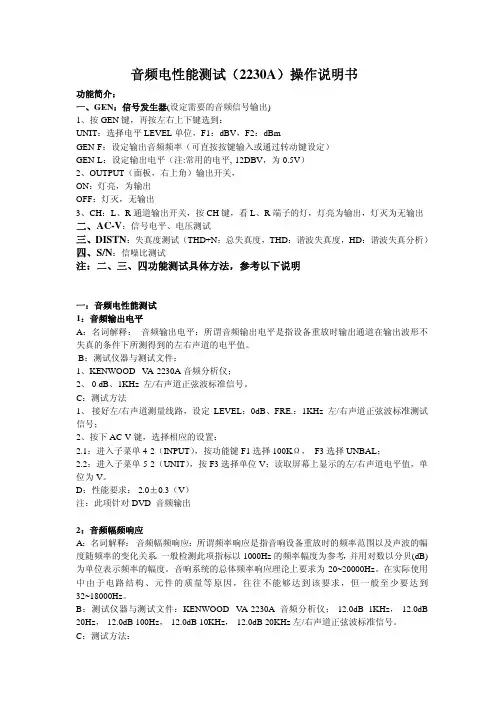

音频电性能测试（2230A）操作说明书功能简介：一、GEN：信号发生器(设定需要的音频信号输出)1、按GEN键，再按左右上下键选到：UNIT：选择电平LEVEL单位，F1：dBV，F2：dBmGEN-F：设定输出音频频率（可直按按键输入或通过转动键设定）GEN-L：设定输出电平（注:常用的电平,-12DBV，为0.5V）2、OUTPUT（面板，右上角）输出开关，ON：灯亮，为输出OFF：灯灭，无输出3、CH：L、R通道输出开关，按CH键，看L、R端子的灯，灯亮为输出，灯灭为无输出二、AC-V：信号电平、电压测试三、DISTN：失真度测试（THD+N：总失真度，THD：谐波失真度，HD：谐波失真分析）四、S/N：信噪比测试注：二、三、四功能测试具体方法，参考以下说明一：音频电性能测试1：音频输出电平A：名词解释：音频输出电平：所谓音频输出电平是指设备重放时输出通道在输出波形不失真的条件下所测得到的左右声道的电平值。
B：测试仪器与测试文件：1、KENWOOD V A-2230A音频分析仪；2、 0 dB、1KHz 左/右声道正弦波标准信号。
C：测试方法1、接好左/右声道测量线路，设定LEVEL：0dB、FRE.：1KHz 左/右声道正弦波标准测试信号；2、按下AC-V键，选择相应的设置：2.1：进入子菜单4-2（INPUT），按功能键F1选择100KΩ， F3选择UNBAL；2.2：进入子菜单5-2（UNIT），按F3选择单位V；读取屏幕上显示的左/右声道电平值，单位为V。
D：性能要求： 2.0±0.3（V）注：此项针对DVD 音频输出2：音频幅频响应A：名词解释：音频幅频响应：所谓频率响应是指音响设备重放时的频率范围以及声波的幅度随频率的变化关系。
一般检测此项指标以1000Hz的频率幅度为参考，并用对数以分贝(dB)为单位表示频率的幅度。
音响系统的总体频率响应理论上要求为20~20000Hz。
音响放大器主要技术指标及测试方法
音响放大器主要技术指标及测试方法1.额定功率音响放大器输出失真度小于某一数值(如<5%)时的最大功率称为额定功率。
其表达式为式中，R L 为额定负载阻抗；V o(有效值)为R L 两端的最大不失真电压。
V o 常用来选定电源电压V CC测量P o 的条件如下：信号发生器的输出信号(音响放大器的输入信号)的频率fi=1kHz ，电压Vi=5mV ，音调控制器的两个电位器RP1、RP2置于中间位置，音量控制电位器置于最大值，用双踪示波器观测v i 及v o 的波形，失真度测量仪监测v o 的波形失真。
注意 在最大输出电压测量完成后应迅速减小V i ，否则会因测量时间太久而损坏功率放大器。
测量P o 的步骤是：功率放大器的输出端接额定负载电阻R L(代替扬声器)，逐渐增大输入电压V i ，直到v o 的波形刚好不出现削波失真(或<3%)，此时对应的输出电压为最大输出电压，由式(3-7-22)即可算出额定功率P o 。
2.音调控制特性输入信号v i (=100mV)从音调控制级输入端的耦合电容加入，输出信号v 0从输出端的耦合电容引出。
先测1kHz 处的电压L2oo R V P =occ 22V V ≥增益A v0(A v0=0dB)，再分别测低频特性和高频特性。
同样，测高频特性是将RP2的滑臂分别置于最左端和最右端，频率从1kHz至50kHz变化，记下对应的电压增益。
最后绘制音调控制特性曲线，并标注与f L1、fx、f L2、f0(1kHz)、f H1、f H x、f H2等频率对应的电压增益。
3.频率响应放大器的电压增益相对于中音频f o(1kHz)的电压增益下降3dB时对应低音频截止频率f L和高音频截止频率f H，称f L ~ f H 为放大器的频率响应。
测量条件同上，调节RP3使输出电压约为最大输出电压的50%。
测量步骤是：音响放大器的输入端接v i (等于5mV)，RP1和RP2置于最左端，使信号发生器的输出频率f i从20Hz至50kHz变化(保持v i=5mV不变)，测出负载电阻RL上对应的输出电压V o，用半对数坐标纸绘出频率响应曲线，并在曲线上标注f L与f H值。
汽车音响产品电性能指标及测量方法
为了评估汽车音响产品（包括：收音接收机、卡式磁带收音接收机、CD收音接收机）的电气性能指标，本标准定义了汽车音响产品的电气测量方法和所应达到的一般要求。
2、概览
本标准适用于所有山东泉海汽车科技有限公司开发、设计和生产且采用此标准的汽车音响产品（包括：收音接收机、卡式磁带收音接收机、CD收音接收机）。
4、仪器连接图
5、电气指标项目索引
序号项目
6.AM电气指标测量方法
6.1频率范围(FREQUENCY RANGE)
6.2刻度误差(CALIBRATION ERROR)
6.3最大灵敏度(MAXIMUM SENSITIVITY)
6.4噪限灵敏度(NOISE LIMITED SENSITIVITY)
6.5中频频率(INTERMEDIATE FREQUENCY)
本机准参考了GP ELECTRONIC LTD的QAP（Quality AssuranceProcedure）NO.QAP5.12，ISSUE A、PHILPS的GENERAL SPECIFICATIONFOR CAR-RADIO and CAR-RADIO-CASSETTE/CD COMBINATIONS、中华人民共和国国家标准GB 6163-85、GB 2846-88和TL-972标准95年版。
8.1.5串音(CROSSTALK)
8.1.6输出电平和声道差(OUTPUTLEVEL AND CHANNEL UNBALANCE)
8.1.7左右声道定义(LEFT AND RIGHT CHANNEL DEFINITION)
8.1.8自动选曲(AUTO MUSIC SEARCH)
8.1.9放音均衡---金属带(TAPE EQUALIZATION---METAL TAPE)
AMPLIFITER扬声器指标测试作业指导书
AMPLIFITER扬声器指标测试作业指导书*测试条件: 电压为14.4V;负载4欧;标准输出为2V;EQ为FLAT;TCD-784测试碟。
CD一、模拟输出电平（THD 0.5%）。
1播放TCD-784第2曲。
把EQ设置为OFF。
2调节音量输出到失真0.5%。
3记录被测机输出电压，根据V2除电阻（4欧）=P功率。
二、可调整书输出电平范围1播放TCD-784第2曲。
2调节音量为0。
3记录被测机输出电压为最低范围。
4调节音量为最大。
5记录被测机输出电压为最高范围。
三、音频幅频响应1播放TCD-784第2曲，调音量为2V，记录被测机输出电平为dB 1。
2播放TCD-784第3曲，记录被测机输出电平为dB 2，dB 2减dB 1为20Hz的音频幅频响应。
3播放TCD-784第4曲，记录被测机输出电平为dB3，dB3减dB 1为100Hz的音频幅频响应。
4播放TCD-784第5曲，记录被测机输出电平为dB 4，dB 4减dB 1为10KHz的音频幅频响应。
5播放TCD-784第6曲，记录被测机输出电平为dB 5，dB 2减dB 1为20KHz的音频幅频响应。
四、输出失真1播放TCD-784第2曲，调音量为2V。
2记录被测机输出失真%（加A计权）。
五、分离度1播放TCD-784第2曲，调音量为2V，记录被测机输出电平为dB 1。
2播放TCD-784第8曲，记录被测机输出电平为dB 2（加A计权），dB 2减dB 1为L-R CH分离度。
3播放TCD-784第10曲，记录被测机输出电平为dB 3（加A计权），dB3减dB 1为R-L CH分离度。
4 10KHZ的分离度的测试方法同伴1KHZ。
六、1KHz通道不平衡度（dB）1播放TCD-784第2曲，调音量为2V。
2记录被测机FL&FR输出dB数的差距为FL&FR KHz通道不平衡度。
3记录被测机RL&RR输出dB数的差距为RL&RR KHz通道不平衡度。
CRY6125电声测试仪产品手册说明书
CRY6125电声测试仪产品手册基本介绍CRY6125 系列电声器件测试仪是一台全功能电声器件测试仪。
仪器集PC、数据采集卡和功放为一体，无需外加繁琐的电源，功放等设备，即可进行测试。
由于CRY6125 具备抗环境噪音功能，所以测试性能相当稳定，无需消声室环境。
仪器做到傻瓜化，在同一屏幕上可完成所有功能设置，使你的操作更简单，生产效率更高。
所以是工厂、科研、计量部门等单位使用的理想仪器。
经过近二十年的不断进步，CRY6125已成为国内业界电声测试仪的代名词之一。
✓灵敏度频率特性曲线✓阻抗频率特性曲线✓平均灵敏度✓谐振频率FO✓品质因素Qm、Qe、Qt✓麦克风电流✓助听器最大饱和声压与固有噪声LN产品特点CRY6125系列电声测试仪具有丰富的用户体验功能。
可直接在屏幕上编辑频响曲线容差框，容差框可自由设定或来自测试曲线，比较方法有归零法，入框法，或定框法。
计算平均灵敏度有选定多点频率，选定上下限，或自动检测上下限频率，三种方法。
测试数据是否合格可依据设定范围自动判别。
扫频方式有连续，单程，和多程三种。
技术参数扫频信号◆频率范围:0.02～20KHz，频响≤±0.5dB（以1KHz为基准）0.01～65KHz，频响≤±2dB（以1KHz为基准），频率误差＜0.01%◆幅度范围:50～5000mV，误差≤±0.2dB，失真＜1%◆频带方式:0.1~10kHz, 0.2~20kHz, 0.01~40kHz, 10~65kHz◆倍频程方式: 1/3，1/6，1/12，1/24可选。
◆输出阻抗:可选:0，1，150Ω，300Ω，450Ω，10kΩ或32Ω幅度测量◆频率范围: 0.02～20KHz，频响≤±0.5dB（以1KHz为基准）,0.01～40KHz，频响≤±2dB（以1KHz为基准）,◆幅度范围: 电信号测量:–70dB～10dB(0dB=1V)。
声信号测量:60～140dB(94dB=1Pa)。
LA 4 数字功放中文说明书
LA4功率放大控制器2.0版本1 安全警告适用于L-ACOUSTICS LA4功率放大控制器的所有详细的信息，在此部分都以“此产品”代替。
1.1 符号说明1.1.1 手册使用的符号本手册中潜在的危险用以下的符号表示：闪电符号表明遭受电击会有生命危险。
此外，产品也会受到严重的破坏。
电压警告符号表明太靠近产品可能会对用户或他人产生危险。
此外，产品也可能受损。
小心符号旨在提醒用户相关的信息以防产品可能发生损坏。
重要符号表示的是关于产品使用的重要建议。
1.1.2 产品上的符号由于产品是电子设备，使用者会有潜在的危险。
因此用户必须十分注意标示在产品盖子的符号:靠近NL4FC Speakon ®连接头插座的闪电符号表示产品会产生很高的输出电压，用户有潜在的生命危险。
本产品和音箱的连接需要用一个现成的导线。
当功放正在操作时，切勿在没有拔掉本 产品的连接头的情况下触摸任何音箱的明线。
1.2 重要安全指示1. 阅读本用户手册2. 留意所有的安全警告3. 遵循所有的指示4. 用户切勿使用没有得到L-ACOUSTICS®认可的设备或者配件5. 环境只能在符合EN55103-2标准的E1,E2,E3,E4环境下使用本产品。
电压电压电压6. 无线电干扰本产品的样机已经经过测试并符合EMC指示的限制规定。
这些限制意在对产品提供合理的保护，使产品免受电气设备产生的有害干扰。
尽管如此，在特定安装的情况下，干扰还是有可能发生的。
7. 电源线保护电源线损坏或发生磨损时，切勿使用本产品。
电源线必须妥当安置，避免受到踩踏或重物压下，尤其是插头和从功放拉线出来的位置。
8. 交流电源在120/230V，50-60Hz的交流电下使用本产品。
日本为100V，50-60Hz。
9. 接地本产品只能通过使用交流电的接地插座连接，切勿损坏插座的接地脚。
如果当地的插座老旧，请联系合格的电工进行维修。
本产品适合使用接地插头；切勿损坏连接母插头到本产品底盘的接地线。
音频测试说明
类别音频测试版本R1文件编号C304-VOICE-制定部门品保部制定日期2011年12月02日页次1/3 我们用专门的仪器设备来测试音频功放的电性能是否正常，相对于用耳朵来听要客观许多。
★输入信号源输入信号源我们采用标准的正弦波，用低频信号发生器来产生。
1）信号源频率：为了便于操作，信号源我们选此3个信号频率：100Hz、1KHz和10KHz。
2）信号源电压：信号源电压我们用500mV。
低频信号发生器的信号电压调好后，不要随意改动。
★输出监控为了测量标准信号经过音频功放放大后，有无失真或者说失真有无超过一定限度，我们必须对音频功放输出端进行监控。
1）波形监控：我们用示波器来监控信号输出波形是否有明显失真。
如音量调到很小时的截止失真，调到很大时的饱和失真，标准的正弦波经过放大后变成了其它波形等都可以通过示波器一眼就看出来。
注意在测不同频率时，示波器的时间系数开关应打到相应档。
100 Hz对应5mS 1KHz对应0.5mS 10K Hz对应50uS 2）幅度监控：我们用交流毫伏表来监控信号输出幅度是否有明显失真。
像声音调大后左右音量不一致，音量调不到最大等不良通过交流毫伏表一眼就可以看出来。
这些故障反应在交流毫伏表上，指针指示位置会有明显不同。
通常我们定义指针左右偏转超过额定值的10%即为不良。
例如某功放输出额定值为2V（在交流毫伏表上指针指示为2V），如果交流毫伏表指针指示在1.8V～2.2V范围外即为不良品。
3）谐波监控：我们用失真仪来监控信号输出的谐波成分是否超过规定值。
如听音乐时有杂音，声音听不清晰，感到怪怪的等等，有时就是因为信号的谐波成分含量太高引起的，谐波成分太高就会产生噪音。
这些谐波用失真仪能很好的检测出来。
失真度的指标须根据不同的产品具体制定，高品质、高保真的产品失真度不能超过1%，而有些简易的功放只要失真度不超过10%就可以了。
类别音频测试版本R1文件编号C304-VOICE-制定部门品保部制定日期2011年12月02日页次2/3★接线方框图低频信号发生器待测试功放板左右声道转换盒示波器交流毫伏表失真仪★接线说明1）将低频信号发生器的输出端与功放板的输入端相连。
音频性能测试指引
音频性能测试用例一、仪器设备：VA-2230音频分析仪；负载（4欧或8欧）；32欧耳机负载二、准备工作：2.1、对即将测试的机器升级最新软件，并确认喇叭和耳机均可以正常输出。
2.2、将测试用音频文件拷贝到机器中，2.3、接线：左声道的两个红线分别接喇叭（或耳机）的左声道输出，其余两根黑线接主板上的地。
右声道的两个红线分别接喇叭（或耳机）的右声道输出的，其余两根黑线接主板上的地。
以上测试需保证喇叭和耳机均已连接标准的负载。
三、初始设置：3.1、打开 VA-2230 音频分析仪，待仪器预热 15 分钟后进行以下测试3.2、按 VA-2230 音频分析仪的←↑按钮或→↓按钮,选中 Input 将输入耦合阻抗设定为:10KΩ, 耦合方式设定为: balance（即平衡模式）如下图：注意：数字功放选择balance（即平衡模式），模拟功放选择unbalance（即非平衡模式）。
3.3、按 VA-2230 音频分析仪的←↑按钮或→↓按钮, 选中 SP,并将其设定为 Slow, 将 SS设定为 1.5s；四、各测试项测试方法及步骤：3.1、最大输出功率A、按 VA-2230 音频分析仪的←↑按钮或→↓按钮，将 HPF，PSO 设置为 OFF，LPF设置为20KHz（模拟功放LPF要设置为OFF）。
B、播放机器中的《08-1KHz-0dB》音频文件，并将音量调到最大。
按音频分析仪(中部上端)的AC-V按钮,音频分析仪屏幕左上方若出现ACV,表明已经选中，调节按钮选中UNIT 项，按钮F3 切换为V。
此时屏幕上显示的为左右声道输出的有效值。
最大输出功率必须满足总谐波失真的指标，如果总谐波失真超标，需将音量调小重新确认最大输出幅值。
总谐波失真测试方法见3.4。
注：屏幕左上方会显示Freq=1000Hz，或者频率很接近1000Hz。
如果此处未显示出数字，说明设置有误。
C、输出功率=输出幅值 /负载阻抗。
D、标准：不要超过喇叭或耳机的额定功率3.2、频率响应A、按照3.1 调节好仪器，播放机器中《08-1KHz-0dB》音频文件。
CSC408A数字音箱控制器产品说明书
CSC408A数字音箱控制器CSC408A24 BIT DIGITAL CROSSOVER SYSTEM PROCESSOR12345678LIMITER MUTE -6-10OVER -20COMP MUTE-6-10OVER -20INPUTOUTPUTLIMITERMUTE-6-10OVER -20Para23411．注意事项2．产品简介主要特点3．拆开包装4．输入电源要求5．面板特性6．背板特性7．面板操作及菜单说明7．1 主菜单7．2 浏览配置程序7．3 调用配置程序7．4 更改机器ID号10．接口定义11．技术规格目 录122233444413148．信号处理8．1 输入部分8．2 输出部分9．PC软件9．1 软件的获取及安装9．2 设备与电脑的连接9．3 PC软件操作说明9．4 设备信息显示9．5 信号处理模块9．6 EQ/Xover曲线5566791012一、注意事项请勿擅自打开本体本设备中使用了高压元件。
请勿打开外壳，试图检查或改装本设备，以免遭受电击的危险。
由于用户的改装而引起机器性能下降或是误操作，将不属产品质量保证范围之内。
不要损坏电源线不要用湿的手去拔取或触摸电源线，这会导致短路或是触电事故。
不要将电源线铺设在本设备和家具之下，物体之间。
也不要将电源线和其他的电源线捆在一起，不要让电源线打结或是将其放置在人经常走动的地方。
在插上或是拔下电源线时请握住电源线的插头部份。
严禁水滴和异物设备夹、铁钉和硬币之类的金属物以及诸如纸张、火柴之类的易燃物，因为这会引起误操作或是火灾和电击。
万一水滴或异物进入了本设备，请让维修中心或经销商做一次检查。
切勿从本的通气孔或其他开口处插入或掉入如发万一发现异常关闭电源，从插座上拔下电源线，并向经销商或维修中心咨询，要求做一次检查。
在使用时万一发现有异常的噪音或气味产生，请立即当长期不使用时不使用时电源线。
这将防止由于本设备的意外情况而引起的火灾。
APx555音频分析仪音频测试仪操作说明书
• 适用音頻分析儀
APx515 APx520, APx521 APx525 APx526 APx585 APx586 APx555
•资料仅供参考
APx500量測系統組成
APx Training 深圳市愛普泰科電子有限公司
Slide 6
APx Training 深圳市愛普泰科電子有限公司
Slide 24
•资料仅供参考
可以自动生成测试报告.
导出报告形式: ✓ PDF ✓ Excel ✓ HTML ✓ Text ✓ RTF 将光标放在测试导航栏 的Report上右击,选择 Edit Properties可以设 置报告存储位置,加入 公司Logo以及导出的 报告形式
信號路徑, 參考參數設置好後
Run Sequence
在測試導航欄中選擇你要測試的參數, 如:
Level and Gain
Crosstalk
Frequency Response
Signal to Noise Ratio
THD+N
用鼠標左鍵點擊測試項目即可選中該項
APx Training 深圳市愛普泰科電子有限公司
• 能够产生正弦波信号,IMD信号,连续扫描信号、 方波等
• 可以加載存儲在本地電腦的波形文件 (wav,ac3,ec3, etc.)
• 具有过载保护功能
• 非平衡輸出, 主要用於消費類音頻領域
• 平衡方式輸出, 主要用於專業音頻領域 兩通道/四通道系列硬件
八通道系列硬件
APx Training 深圳市愛普泰科電子有限公司
可選模塊 •AG52选件：增加方波信号、DIM測試信號产生功能 •BW52选件：超高带宽分析仪选件，带宽高达1MHz •ADIO选件：Apx555标配,输入接口测试,Jitter 信号发生器 •DSIO选件：用来进行芯片级别的数字信号测试，如I2S •HDMI选件：增加HDMI接口到音频分析仪，用来分析具有HDMI接口的音频设备 •PDM選件: 增加PDM碼流產生及分析功能; •BT選件: 增加藍牙音頻產生以及分析功能; •PESQ選件: 增加語音質量評估功能選件(軟件) •SW-SPK-PT/RD:增加扬声器，麦克风生产线以及开放版声学测试功能(软件)
数字音响电性能测试说明书
数字音响电性能测试说明书一：音频电性能测试1：音频输出电平A：名词解释：音频输出电平：所谓音频输出电平是指设备重放时输出通道在输出波形不失真的条件下所测得到的左右声道的电平值。
B：测试仪器与测试文件：l KENWOOD V A-2230A音频分析仪；l 0dB—1KHz—左/右声道正弦波标准信号。
C：测试方法：l 接好左/右声道测量线路，播放0dB—1KHz—左/右声道正弦波标准测试信号；l 按下AC-V键，选择相应的设置：A：进入子菜单4-2（INPUT），按功能键F1选择100KΩ，F3选择UNBAL；B：进入子菜单5-2（UNIT），按F3选择单位V；l 读取屏幕上显示的左/右声道电平值，单位为V。
D：性能要求：l 2.0±0.3（V）2：音频幅频响应A：名词解释：音频幅频响应：所谓频率响应是指音响设备重放时的频率范围以及声波的幅度随频率的变化关系。
一般检测此项指标以1000Hz的频率幅度为参考，并用对数以分贝(dB)为单位表示频率的幅度。
音响系统的总体频率响应理论上要求为20~20000Hz。
在实际使用中由于电路结构、元件的质量等原因，往往不能够达到该要求，但一般至少要达到32~18000Hz。
B：测试仪器与测试文件：l KENWOOD V A-2230A音频分析仪；l 0dB—1KHz，0dB—20Hz，0dB—100Hz，0dB—10KHz，0dB—20KHz左/右声道正弦波标准信号。
C：测试方法：l 接好左/右声道测量线路，先播放0dB—1KHz—左/右声道正弦波标准信号（选择NORMAL音效）；l 按下AC-V键，选择相应的设置；A：进入子菜单4-2（INPUT），按功能键F1选择100KΩ，F3选择UNBAL；B：进入子菜单5-2（UNIT），按F3选择单位dBV；l 当屏幕上显示的信号电平值稳定下来时，选择子菜单4-1（HOME），并按功能键F1，这时仪器将当前的信号电平作为0电平参考值，显示出来的信号电平值都是相对这个电平而言的；l 先后分别播放0dB—20Hz—左/右声道测试音文件、0dB—100Hz—左/右声道测试音文件、0dB—10KHz—左/右声道测试音文件，分别读取其左/右声道的相对电平值，就得到音频幅频响应数据。
72-947数字声音级别计测试用户指南说明书
Model: 72-947Digital Sound Level Meter with USBPlease read these instructions carefully before use and retain for future reference.• Please operate according to this manual, otherwise the protection provided by thedevice will be impaired or fail.• Check the condition before using. If you find any cracking, breakage, damage orabnormality, or you consider the device broken, stop using the device immediately • Do not store or operate the instrument at high temperature and high humidityenvironment.• Keep microphone dry and avoid severe vibration.• Replace the batteries as soon as the low battery indicator appears on the display.• Remove dead batteries from the meter or if it is not going to be used for a long time.• Never mix old and new batteries together, or different types of batteries.• Never dispose of batteries in a fire, or attempt to recharge ordinary batteries.• Before replacing the battery, turn off the sound level meter.• To prolong battery life turn off the sound level meter after use.IMPORTANT SAFETY INFORMATIONWHAT’S INCLUDEDFEATURESFUNCTIONS• Sound level meter including battery.• Foam windshield and case.• USB cable and PC software.• Instruction manual.• This Sound Level Meter has been designed to meet the measurement requirementsof safety Engineers, Health, Industrial safety offices and sound quality control in various environments.• This unit conforms to the IEC61672-1 type 2, ANSI S1 .4 type 2 for Sound LevelMeters.• Ranges from 30dB to 130dB at frequencies between 31.5Hz and 8kHz.• Display with 0.1 dB steps on a 4-digits LCD.• Two equivalent weighted sound pressure levels, A and C.1. Windscreen.If you operate at wind speed over 10m/sec, please put protective accessories in front of the microphone.2. LCD display.3. REC button.DATALOGGER function:Press “REC” button after powering on, the display will show “REC” to start datarecording. Press the button again to exit the record mode.Note: In order to avoid data error, please don’t power it off under REC condition, when the REC function is inactive then the meter can be powered off.Adjusting DATALOGGER response:Press and hold the backlight button and power the meter on. Press ’LEVEL’ button to adjust memory time, press ‘HOLD’ button to hold the setup.Data zero function:Press and hold the button and power the meter on,then release the button when the display shows ’CLR’, which indicates that the data in DATALOGGER has been deleted.4. SETUP button.Press and hold SETUP and power the meter on. When ‘TIME’ displays on screen release the button. Use the LEVEL button to make adjustments and HOLD to store them and then the SETUP button to move to the next setting.USB communications setting:Turn on the meter, connect the meter to the PC via USB lead, choose the software COM port, then press ‘SETUP’, ‘O‘ disappears from the display to indicate autopower off is disabled and that the USB data is transmitting.5. FAST/SLOW button.F (fast response): for normal measurements (fast varying noise). 1 time per 1.25mSS (slow response): for checking average level of fluctuating noise. 1 time per sec. 6. MAX/MIN button.The “Max/Hold” position is used to measure the maximum level of sounds. Themaximum measured level is up dated continuously. Pressing the button again will release the hold and allow a further measurement.7. LEVEL button.Each time you press “LEVEL” button, the level range will change between ‘Lo’ level, ‘Med’ level, ‘Hi’ level and ‘Auto’ level repeatedly.8. Backlight / Datalogging response button.Turns the display back light on or off.Pressing and holding the button until INT is displayed then press LEVEL to set up the memory response, then press HOLD to keep the setting.9. A/C-Weighting Select Button.A-Weighting. For general sound level measurements.C-Weighting. For checking the low frequency content of noise.Note: If the C-Weighted level is much higher than the A-Weighted level, then there is a large amount of low-frequency noise.10. HOLD Button.Press and hold the button for over 2 second to turn the data hold function on or off.The hold function freezes the reading in the display.11. POWER Button.Turns the meter on or off.12. External 9V DC power supply connector.3.5mm socket internal dia 1.35mm +ve connection.13. USB interface.USB signal output at 9600bps serial interface.14. AC/DC signal output earphone socket.AC: Output voltage: 1Vrms corresponding to each range step.Output impedance: 100Ω.DC: Output voltage: 10mV/dB.Output impedance: 1kΩ.15. Calibration potentiometer.For external standard level calibration adjustments.16. Tripod mounting screw.17. Battery cover.18. Microphone.1/2” electret condenser microphone.• Using a standard Acoustic Calibrator (94dB, 1 kHz Sine wave) make the following buttons and function switch settings.1. Display: dB, A, Hi or Lo, F. 2. Function: A-Weighting. 3. Response Time: FAST. 4. Level range: 50-100dB. • Insert the microphone housing carefully into the insertion hole of the calibrator.• Adjust the CAL94dB potentiometer of the unit. • The level display will indicate the level being detected.OPERATION•To achieve more accurate measurement, use an extension cable to separate the microphone from the main body so that the effect of unexpected sound reflection can be eliminated.•Calibrate the instrument before operation if the instrument was not in use for a long time or operated in an extreme environment.•Turn on power and select the desired response time and weighting. If the sound source consists of short bursts or only catching sound peak, set response to FAST. To measure average sound, use the slow setting.•Select A-weighting for general noise sound level and C-weighting for measuring sound level of acoustic material.• Select MAX/MIN for measuring maximum and minimum levels •Hold the instrument comfortably in hand or fix on tripod and point the microphone at the suspected noise source at a distance of 1 to 1.5metres, the sound pressure level will be displayed.•When MAX (maximum hold) mode is chosen. The instrument captures and holds the maximum noise level for a long period using any of the time weightings and ranges.• When HOLD (data hold) mode is chosen. The hold function freezes the reading in the display. Press the HOLD button momentarily to activate or to exit the HOLDfunction.CALIBRATION FUNCTIONDATALOGGER FUNCTIONInstalling the software• Start windows and Insert the CD into the CD-drive.• Run SETUP.EXE installation program in file DISK1 and install the application software to your preferred directory.• Reboot Windows then connect the sound level meter to the PC using the supplied USB cable.• If prompted to install drivers for the device install the CP210XWIN driver.• The PC will now detect the new hardware and load the driver and create a new COM port.• Start the application software andsearch for the new COM port.• Press SETUP button and themeter is now ready to transfer datato the computer.• Enter the menu REAL TIME/SETUP to set the monitoring data (data volume, response, monitoring time).• The computer will read the memory data in the meter.SPECIFICATIONSFrequency range31.5Hz to 8kHzMeasuring level range30 to 130dBFrequency weighting A/CMicrophone1/2 inch electret condenser microphoneDisplay LCD 4 digitsResolution0.1dBDisplay Up data0.5 sec.Time weighting FAST (125mS), SLOW (1 sec)Level ranges Lo: 30-100dB / Hi: 60-130dBAccuracy±1.5dB (under reference conditions)Alarm function OVER is show when input is out of rangeAuto power off Auto shut down after approx.15 minutes of inactivity. Operation temperature0 to 40°C (32 to 104°F)Operation humidity10 to 90%RHAltitude up to 2000 metresStorage temperature-10 to 60°C (14 to 140°F)Storage humidity10 to 75%RHPower supply One 9V battery, 006P or IEC 6F22 or NEDA 1604Power life About 50hrs (alkaline battery)Dimensions210(L) x 55(W) x 32(H)mmWeight230g (including battery)MAINTENANCEChanging the battery• To install or change the 9V battery, open the battery compartment. Replace only with the same type of battery.Cleaning the casing• Wipe using a damp cloth or sponge. Do not use solvents as these may damage the casing. Do not immerse in water.INFORMATION ON WASTE DISPOSAL FOR CONSUMERS OFELECTRICAL & ELECTRONIC EQUIPMENTThese symbols indicate that separate collection of Waste Electrical and Electronic Equipment (WEEE) or waste batteries is required. Do not dispose of these items with general household waste. Separate for the treatment, recovery and recycling of the materials used. Waste batteriescan be returned to any waste battery recycling point which are provided by most battery retailers.Contact your local authority for details of the battery and WEEE recycling schemes available inyour area.Made in China. PR2 9PPMan Rev 1.0。
汽车音响产品电性能指标及测量方法
汽车音响产品电性能指标及测量方法汽车音响是指装在汽车中，用于播放音乐或其他声音的设备。
其电性能指标是指衡量汽车音响性能的一系列参数，包括频率响应、失真、信噪比、输出功率等等。
下面将详细介绍汽车音响产品的电性能指标及测量方法。
1.频率响应：频率响应是衡量音响系统对不同频率声音的响应能力，通常以Hz为单位表示。
频率响应曲线显示音响系统对不同频率声音的放大或衰减程度。
在测量频率响应时，使用专业的频谱仪来播放一系列的频率信号，并测量其放大或衰减的程度。
2.失真：失真是指音响系统在放大声音时，输出的声音与输入声音在幅度、相位、谐波含量等方面出现非线性畸变。
常见的失真类型有谐波失真、交调失真等。
测量失真时，可以通过连接音频信号发生器和示波器，将音频信号输入音响系统，然后通过示波器观察输出信号的变形程度。
3.信噪比：信噪比是指音响系统输出信号与噪声信号之间的比值，通常以分贝为单位表示。
信噪比越高，意味着音响系统输出的声音相对于背景噪声更清晰。
测量信噪比时，可以通过连接音频信号发生器和示波器，观察输出信号和噪声信号的幅度比值，并将结果转换为分贝。
4.输出功率：输出功率是指音响系统能够输出的最大功率，通常以瓦特为单位表示。
在测量输出功率时，通常使用电阻负载，通过输入不同频率和幅度的信号，测量输出信号的幅度，并通过功率计计算出输出功率。
除了以上几个主要的电性能指标外，还有一些次要的指标也值得注意，如困扰音指数、扭曲等。
困扰音指数是指汽车内部环境噪声对音响系统输出声音清晰度的影响。
扭曲是指音响系统输出声音时声音形状变形的程度，通常使用全音柱测试法进行测量。
总之，汽车音响产品的电性能指标及测量方法是评估其性能的重要依据。
通过合理的测量方法，可以准确地评估汽车音响产品的声音质量。
汽车音响制造商可以根据这些指标来改进产品设计，以提供更好的音响体验。
汽车音响电性能测试指标
汽车音响电气性能测试指标AM电气性能指标测试一、频率范围（FREQUENCY RANGE）1.定义：表示接收机可能收到的最低端和最高端的频率2.条件：VOL：最大且不失真位置。
调制度：30％，调制频率：1KHz或40Hz。
3.方法：A.首先将接收机的TUNER钮转到最低端。
B.调整SSG频率使接收机输出最大（SSG电平可用74dB.）C.降低SSG的电平数值，使刚刚看得出波形，再细调SSG的频率，使输出最大为止。
D.然后将TUNER转到最高端。
E.用B.C的同样方法，使接收机输出最大。
F.记录此时最低端和最高端频率为被测机的频率范围。
二、中频频率（INTERMEDIATE FREQUENCY）1.定义：表示接收机455 KHz（465 KHz）的偏移状况。
2.条件：调制度30％，调制频率：1 KHz或40 Hz，VOL：最大且不失真位置。
3.方法：A.接收机于600 KHz，SSG同样于600KHZ。
B.将SSG的频率置于455 KHz（465 KHz），100 dB电平输出，此时示波器上应有波形；C.降低电平，能刚刚看得出波形，再细调SSG的频率，使接收机输出最大；D.此时SSG上的频率为该接收机的AM中频频率。
三、最大灵敏度（USABLE SENSITIVITY）1.定义：以获得信号对杂音之比为20 dB的标准输出的最小输入信号强度。
2.条件：VOL：最大，调制度：30％，调制频率：1 KHz或40 Hz。
3.方法：A.固定SSG的频率于600 KHz、1000 KHz、1400 KHz三点，接收机与之同上述三点。
B.增减SSG的输出电平，在不失调的情况下，使接收机的输出达到标准输出；C.此时SSG的输出电平为最大灵敏度，以dB表示。
四、实用灵敏度（USABLE SENSITIVITY）1.定义：以获得信号对杂音之比为20dB的标准输出的最小输入信号强度。
2.条件：VOL：不定位，调制度：30％，调制频率：1KHz或40Hz。
mega pc218 音箱相位测试仪pc218 说明书
三. 操作使用说明PC218-A发射器发出1秒1Hz脉冲信号，具有一个内置喇叭和一个卡侬信号输出口，并通过卡侬座输出连接到音响系统进行测试，并配有输出电平调节旋钮（LEVEL）。
卡侬输出音量大小可以在面板上LEVEL调节，内置喇叭输出音量已固定。
同时还具有输出信号极性切换开关，卡侬座输出可以切换输出信号的极性是2+或3+。
在测试中，一旦信号反馈到音响系统，接收器将显示接收到的信号是否在同相位,并且在接收器上的发光LED灯会片刻闪烁，绿色闪为跟输入源同(正)相位，红色闪为跟输入源反相位。
PC218-B测试器功能介绍:PC218-B具有一个内置测试话筒，用于测量音箱的极性。
同时还配备了卡侬信号输入口，可连接电子周边设备的输出或外接话筒，用于测量电子设备或话筒的极性。
PC218-B设有测量模式转换开关，有三种模式:1、选择INT.MIC：使用内置话筒测试：将PC218-B器上面的咪头直线贴近对准音箱喇叭，把PC218-A接入系统，播放测试信号，仪器上IN或OUT发光LED灯闪亮其中的一个，IN（绿灯）闪亮表示+，OUT（红灯）闪亮表示-；2、选择EXT.MIC：使用外接话筒测试：用于测量外接话筒的极性，将PC218-B仪器上的输入卡侬座插入话筒，话筒贴近PC218-A的内置扬声器，绿灯（IN）闪亮表示话筒极性为+，红灯（OUT）闪亮表示话筒极性为-。
3、选择LINE：使用线路电平信号输入功能：A．把PC218-A的信号输入到电子周边设备输入，设备输出接PC218-B输入，测量时，绿灯（IN）闪亮表示设备极性为+，绿灯不亮为-。
B．把PC218-A和PC218-B的输出与输入卡侬座用一条XLR线连接好，将两个仪器的开关都切换在2位置，旋转LEVEL电平，观察IN绿灯应跟随喇叭发出的声音闪亮，将两个仪器的开关都切换在3位置，同样绿灯应跟随喇叭发出的声音闪亮，注意：在测量时要确保PC218-A和PC218-B 的信号极性切换开关处于同样位置，或为2位或为3位，两者相同即可，否则PC218-B除电源指示外的其余指示灯均不闪亮。
Audio FM收音机电性能测试指导书
AudioFM收音机电性能测试指导书目的：验证FM广播收音机产品的电声性能是否符合规格要求。
1．适用范围适用于调频广播接收机包括调谐器组合机中的调频收音部分进行电声性能的测量。
2．定义无3．职责无4．测试程序5.1 标准测试条件5.1.1 标准调制度标准调制度是指调制信号的峰值频偏与系统最大频偏的百分比。
标准调制度规定为30%。
5.1.1.1 标准立体声调制度100% 调制度对应于±75KHz频偏。
30%调制度对应于±22.5KHz频偏。
5.1.1.2 标准立体声调制度设整个立体声复合信号的调制度为100%（±75KHz频偏）其中：导频信号占10%（±7.5KHz频偏）主、副信号的合成信号占90%（±67.5KHz频偏）以此主、副信号的合成信号作为100%(±67.5KHz频偏) ,那么，30%的调制度则为±20.25KHz.对于不同的调制方式，其频偏的分配如下表所示。
5.1.2 标准测试频率测试频率规定为：88、98、108MHz。
标准测试频率规定为：98MHz。
客户有不同要求时按客户要求执行。
5.1.3 标准输入信号电平标准输入信号电平规定为71dBf（≈66dBuV/EMF）5.1.4 标准负载测量电性能时应该用阻值等于扬声器标称阻抗的纯电阻（误差为 2%）代替扬声器做负载测量声性能，且应按扬声器的标称阻抗计算相应的电压值。
5.1.5 标准输出功率接收机的输出用加到扬声器上的功率来表示或者用标准负载上所消耗的功率来表示。
根据接收机的类别一般可用5mM 10mM 50mM和500mM 作为标准输出功率，其中50mM为优选值。
对于更大功率输出的接收机，可用比标称有用功率低10dB的功率作为标准输出功率。
根据公司产品的特点，一般定义为1W，产品规格有定义的，以产品规格为准。
5.1.6 音效处理功能的设置1)均衡（BALANCE EQUALIEER），低音（BASS）和高音（TREBLE）旋钮置于中心位置；2)音调（回音/ECHO、变调/KEY/TONE等）控旋钮置于中心位置，软件调节的应处于不影响音频特性输出的位置；3)环绕（SURROUND）、升频/降频（UP SAMPLING /DOWN SAMPLING）等声场处理功能关闭。
汽车音响产品电性能指标及测量方法
汽车音响产品电性能指标及测量方法
1.功率：
测量方法：常用的方法是通过在特定负载下测量音响的输出功率。
测试时，音响会连续播放一段特定的音频，然后通过电流和电压的测量来计算输出功率。
2.总谐波失真：
总谐波失真是音响输出信号中所有谐波的总和与输入信号的比值。
谐波是指信号频率的整数倍的频率成分。
测量方法：在特定的测试条件下，通过测量输出信号中各个谐波的幅度来计算总谐波失真。
常用的测试方法是使用谐波分析仪，该仪器可以分析信号的频谱成分。
3.信噪比：
信噪比是指音响输出信号与背景噪声之间的比值。
信噪比越高，表示音响产生的信号越清晰，背景噪声越小。
测量方法：通常采用麦克风测量法来测量信噪比。
在没有输入信号的情况下，测量背景噪声的强度，然后在特定的测试条件下测量输出信号的强度。
两者之间的比值即为信噪比。
4.频率响应：
频率响应是指音响在不同频率下输出信号的幅度变化。
频率响应越平坦，表示音响在所有频率下都能够均衡地输出信号。
测量方法：使用频谱分析仪来测量音响在不同频率下的输出信号强度。
通常，会播放一段包含不同频率的准标准音频，然后通过测量不同频率下
输出信号的幅度来计算频率响应。
除了上述电性能指标外，还有一些其他的指标也可以用来评估汽车音
响产品的性能，如固有噪音、声场宽度和失真率等。
这些指标也可以通过
相应的测量方法进行评估。
