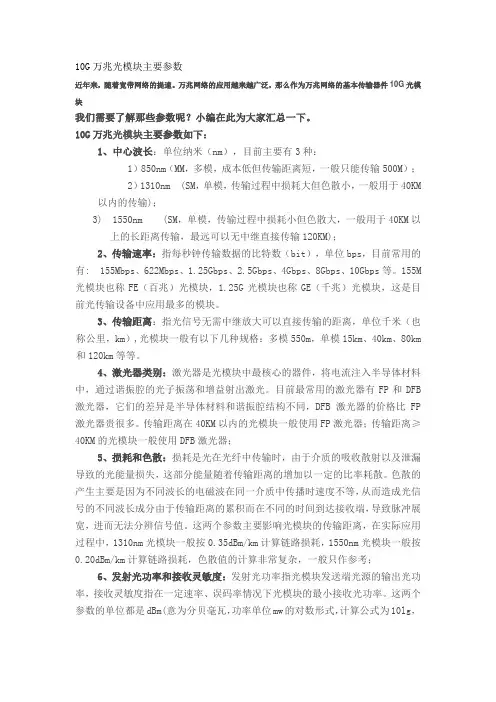

10G光模块主要参数

10G万兆光模块主要参数近年来，随着宽带网络的提速。

万兆网络的应用越来越广泛，那么作为万兆网络的基本传输器件10G光模块我们需要了解那些参数呢？小编在此为大家汇总一下。

10G万兆光模块主要参数如下：1、中心波长：单位纳米（nm），目前主要有3种：1）850nm（MM，多模，成本低但传输距离短，一般只能传输500M）；2）1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM 以内的传输)；3) 1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM)；2、传输速率：指每秒钟传输数据的比特数（bit），单位bps，目前常用的有: 155Mbps、622Mbps、1.25Gbps、2.5Gbps、4Gbps、8Gbps、10Gbps等。

155M 光模块也称FE（百兆）光模块，1.25G光模块也称GE（千兆）光模块，这是目前光传输设备中应用最多的模块。

3、传输距离：指光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）,光模块一般有以下几种规格：多模550m，单模15km、40km、80km 和120km等等。

4、激光器类别：激光器是光模块中最核心的器件，将电流注入半导体材料中，通过谐振腔的光子振荡和增益射出激光。

目前最常用的激光器有FP和DFB 激光器，它们的差异是半导体材料和谐振腔结构不同，DFB激光器的价格比FP 激光器贵很多。

传输距离在40KM以内的光模块一般使用FP激光器；传输距离≥40KM的光模块一般使用DFB激光器；5、损耗和色散：损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

10g 光模块标准

10g 光模块标准光模块是光纤通信系统中的关键部件，它的主要功能是将电信号转换为光信号，或将光信号转换为电信号。

10G光模块是光模块的一种，其传输速率为10Gbps，是目前数据中心、云计算、大数据等领域广泛应用的光模块类型。

10G光模块的标准主要包括以下几个方面：1. 接口标准：10G光模块的接口标准主要有SFP+、QSFP28和CFP4等。

其中，SFP+是最常见的一种，它的体积较小，适用于大多数设备。

QSFP28和CFP4则适用于需要更高带宽的设备。

2. 传输距离：10G光模块的传输距离主要取决于光纤的类型。

对于单模光纤，10G光模块的最长传输距离可以达到40公里。

对于多模光纤，10G光模块的最长传输距离可以达到550米。

3. 波长标准：10G光模块的波长标准主要有850nm和1310nm两种。

其中，850nm波长的10G光模块适用于短距离传输，而1310nm波长的10G光模块适用于长距离传输。

4. 功耗标准：10G光模块的功耗标准主要由IEEE 802.3ba 定义。

该标准规定了10G光模块的最大功耗为7.5W，这是为了满足数据中心节能减排的需求。

5. 温度标准：10G光模块的工作温度范围通常为-40℃到85℃。

这是为了保证在各种恶劣环境下，10G光模块都能正常工作。

6. 尺寸标准：10G光模块的尺寸标准主要由JEDEC定义。

例如，SFP+的尺寸为7mm x 5mm，而QSFP28的尺寸为28mm x 28mm。

7. 性能标准：10G光模块的性能标准主要由ITU-T G.959.1定义。

该标准规定了10G光模块的最小和最大插入损耗、最小和最大回波损耗等参数。

以上就是10G光模块的主要标准。

在选择和使用10G光模块时，需要根据实际需求和应用环境，选择合适的接口标准、传输距离、波长标准、功耗标准、温度标准、尺寸标准和性能标准。

同时，还需要注意定期对10G光模块进行维护和检查，以确保其正常运行。

10Gbs小型化可热插拔光收发一体模块及优化设计

10Gb/s小型化可热插拔光收发一体模块及优化设计为了满足日益增长的宽带需求,光网络的发展越来越快,而对作为光网络组网的核心器件—光模块要求也越来越高。

高速率、小型化、低功耗、智能化,是光模块技术的发展趋势,具备众多优点的10Gb/s小型化可热插拔光收发一体模块(以下简称XFP光模块)脱颖而出。

XFP光模块尺寸只有普通的光收发模块的一半,却可以实现小于1.5W的功耗。

智能的XFP光模块具有数字监控功能和支持热插拔特性。

另外,XFP光模块还能够同时支持低价位短距离传输和高性能长距离传输的应用,从300m到80km。

经过长距离传输后的光信号,叠加了光纤色散和噪声,使光模块接收机端的信噪比容忍度下降,导致判决误差增大。

本文在XFP光模块的工作原理分析和测试的基础上,提出了一种提高接收端信噪比容忍度的算法。

本论文的主要工作如下(黑体部分为创新性工作)：(?)从理论上分析了XFP光模块的组成和工作原理以及国际标准协议对其的规定。

概述了XFP光模块的整体工作过程；分析了XFP光模块发射部分和接收部分的工作特性和原理；阐述了XFP光模块的亮点-数字诊断功能及其国际协议规定。

(?)总结了XFP光模块的测试参数和测试流程,分析了研发测试所得特性曲线和数据,归纳了测试过程中需要注意的事项。

给出了发送部分以及接收部分的参数定义、测试过程、通过准则及数据分析；概括了系统测试、电接口测试、抖动和可靠性测试的方法；分享了判断光模块失效、光接口和ESD损伤等问题的测试心得。

(?)在理论分析和测试光模块的基础上,提出了一种新的自适应的提高光网络系统信噪比容忍度的算法—接收端判决阈值调整算法。

在分析FEC控制寄存器76字节的数值和误码率的关系及综合考虑光模块的收敛时间、保护切换等因素的基础上,提出了新的算法,给出了算法的流程图；在XFP光模块接收端应用此算法后,可以将接收机的容忍度提高大约1.5dB。

光模块技术参数

光模块的技术参数2007-12-06 17:151、光模块传输数率：指每秒传输比特数，单位Mb/s或Gb/s。

2、光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度。

两者都以dBm为单位，是影响传输距离的重要参数。

光模块可传输的距离主要受到损耗和色散两方面受限。

损耗限制可以根据公式：损耗受限距离＝（发射光功率-接收灵敏度）/光纤衰减量来估算。

光纤衰减量和实际选用的光纤相关。

一般目前的光纤可以做到1310nm波段km，1550nm 波段km甚至更佳。

50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。

对于百兆、千兆的光模块色散受限远大于损耗受限，可以不作考虑。

3、10GE光模块遵循的标准，传输的距离和选用光纤类型、光模块光性能相关。

4、饱和光功率值指光模块接收端最大可以探测到的光功率，一般为-3dBm。

当接收光功率大于饱和光功率的时候同样会导致误码产生。

因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。

5、传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km及以下的为短距离，10～20km的为中距离，30km、40km及以上的为长距离。

光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

因此，用户需要根据自己的实际组网情况选择合适的光模块，以满足不同的传输距离要求。

6、中心波长中心波长指光信号传输所使用的光波段。

目前常用的光模块的中心波长主要有三种：850nm波段、1310nm波段以及1550nm波段850nm波段：多用于短距离传输1310nm和1550nm波段：多用于中长距离传输光纤光模块应用特性和检测参数值的参考1引言今天，以太网技术已成为局域网中不可或缺、暂时还无可取代的技术。

光模块技术参数

光模块的技术参数2007-12-06 17:151、光模块传输数率：指每秒传输比特数，单位Mb/s或Gb/s。

2、光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度。

两者都以dBm为单位，是影响传输距离的重要参数。

光模块可传输的距离主要受到损耗和色散两方面受限。

损耗限制可以根据公式：损耗受限距离＝（发射光功率-接收灵敏度）/光纤衰减量来估算。

光纤衰减量和实际选用的光纤相关。

一般目前的光纤可以做到1310nm波段km，1550nm 波段km甚至更佳。

50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。

对于百兆、千兆的光模块色散受限远大于损耗受限，可以不作考虑。

3、10GE光模块遵循的标准，传输的距离和选用光纤类型、光模块光性能相关。

4、饱和光功率值指光模块接收端最大可以探测到的光功率，一般为-3dBm。

当接收光功率大于饱和光功率的时候同样会导致误码产生。

因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。

5、传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km及以下的为短距离，10～20km的为中距离，30km、40km及以上的为长距离。

光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

因此，用户需要根据自己的实际组网情况选择合适的光模块，以满足不同的传输距离要求。

6、中心波长中心波长指光信号传输所使用的光波段。

目前常用的光模块的中心波长主要有三种：850nm波段、1310nm波段以及1550nm波段850nm波段：多用于短距离传输1310nm和1550nm波段：多用于中长距离传输光纤光模块应用特性和检测参数值的参考1引言今天，以太网技术已成为局域网中不可或缺、暂时还无可取代的技术。

10G光模块介绍

一．技术背景光纤通信由于其大容量、高速率、受电磁干扰的影响小等优点，从其一出现便受到了人们的青睐。

目前，高速率的光纤传输技术已广泛应用于各个主干网络中。

以太网无源光网络（EPON）由于其低成本的可分时为用户提供高性能的接入也而成为相关运营商的首选方案，为人们在信息的世界中遨游，提供了必要条件。

如今，视频聊天，电话会议，网络互动游戏，数字点播，高清电视等越来越多的视频业务和交互式业务开始走进了千家万户。

然而伴随着多业务的发展，人们对网络带宽的需求也提出了新的需求。

目前用于光纤到户（FTTx）的EPON接入系统，所提供的带宽已经影响了终端用户的上网需求及体验，不能很好的满足人们对视频信号更清晰以及其他传输数据更快速的要求。

随着1Gbps光纤到户技术在接入网中部署速度的加快，电信运营商和相关产业链已开始寻求可满足下一代光网络应用的新技术。

10G-EPON技术(即为被提议的IEEE标准802.3av)是满足更高带宽要求的一种新技术选择。

10G-EPON把光纤接入网络下行带宽提高了10倍(达10Gbps)，且与目前1G EPON方案的网络协议和拓扑结构兼容。

IEEE 802.3av标准的制定从2006年开始，经过近三年的不断完善，目前10G-EPON的标准已趋于完备，主要的技术内容及细节已经确立，该标准计划于2009年9月正式颁布。

二．10G-EPON 对光模块的要求10G-EPON在标准定义上，充分考虑了与1G EPON的网络共存，并按照上、下行速率的带宽，定义了两类模式，即：非对称和对称模式。

所谓对称模式，是指在网络中使用单模光纤，上、下行传输的都是10G速率数据的工作模式；非对称模式是指在网络中使用单模光纤，下行传输10G数据，上行传输1G数据的工作模式。

IEEE802.3av草案中，对两类光模块的传输速率和使用波长进行了定义，如下表所示：表1 IEEE802.3av草案中定义的光模块使用的波长和传输速率三．10G-EPON光模块技术的研发和实现经过多年的研发和技术突破，海信宽带多媒体技术有限公司在2007年底推出了10G非对称EPON光模块，并于2008年相继推出了10G对称EPON ONU和OLT光模块。

2.5G、10G光模块参数

【主题】:2.5G、10G光模块主要性能指标参数三．2.5G设备配置原则1、无OPA时，PIN接收最小光功率不得小于-16Bm（线路代价2dB）或－17（线路代价1dB）（最小接收灵敏度-21dBm），APD接收最小光功率不得小于-26Bm（线路代价2dB）或－27（线路代价1dB）（最小接收灵敏度-31m）；2、使用光放大器时，最小接收光信噪比不得小于22dB；3、最大衰耗估算方法：（1）灵敏度受限：最大衰耗＝发送端入纤功率－最小接收灵敏度－线路代价－寿命终了裕度（3dB）（2）OSNR受限：最大衰耗＝发送端入纤功率－NF（放大器噪声指数）－OSNR ＋58（3）在配置了OPA的情况下，按OSNR受限估算。

4、功率预算原则分三种情况：a)线路长度的推荐配置适用于线路衰耗预算为0.275dB/Km的情况，在线路光纤衰耗不清楚时可以以此设计线路配置；b)如果用户给出了线路衰耗预算（如有的用户要求的预算是0.275dB/Km＋0.xxxdB/Km），那么根据用户的要求进行功率预算；c)根据线路实测值预算。

线路的最大衰耗以实测衰耗加一定的预留线路衰耗预算来确定，一般预留的线路衰耗预算不小于4dB（3dB的光纤衰耗预留＋1dB的接头衰耗预留），具体值应由用户综合光纤的劣化趋势和线路配置成本提出具体要求。

5、光放大器与收发模块的配置则以推荐的线路最大衰耗为依据进行选择；6、参考线路长度仅做分类，不做光功率预算定义。

7、一般线路配置示意图四．10G设备配置原则2、无OPA时，PIN接收最小光功率不得小于-12 dBm（最小接收灵敏度-17Bm），APD接收最小光功率不得小于-19dBm（最小接收灵敏度-24Bm）；3、使用光放大器时，无FEC技术的最小接收光信噪比不得小于26dB，使用FEC技术时不得小于18dB；4、最大衰耗估算方法：（1）灵敏度受限：最大衰耗＝发送端入纤功率－最小接收灵敏度－线路代价－寿命终了裕度（3dB）（2）OSNR受限：最大衰耗＝发送端入纤功率－NF（放大器噪声指数）－OSNR ＋58（3）在配置了OPA的情况下，按OSNR受限估算。

10G光口参数

光接口技术要求及相关参数参照ITU-T G.691，SDH １0Gb/s光发射模块在光发射侧参考点的光接口技术要求及相关参数见表2。

这里所规定的技术要求指标或参数值均为寿命终结时之值；即包括所允许的最坏运用条件范围（温度和湿度范围）下仍能满足的数值，直至寿命终结前。

表2(A) SDH １0Gb/s光发射模块光接口技术要求及相关参数项目单位I-64.1r I-64.1 I-64.2r I-64.2 I-64.3 I-64.5S-64.1目标距离km 0.6 2 2 25 25 40 20光源标称波长nm 1260-1360 1290-13301530-15651530-15651530-15651530-15651260-1360平均发送光功率最大值dBm -1 -1 -1 -1 -1 -1+5 最小值dBm -6 -6 -5 -5 -5 -5+1光谱特性RMS谱宽Nm 3 不适用不适用不适用不适用不适用不适用-20dB 下谱宽Nm 不适用 1 待研究待研究待研究待研究待研究最小边模抑制比dB 不适用30 30 30 30 30 不适用最小消光比dB 6 6 8.2 8.2 8.2 8.2 6最大色散容限ps/nm 3.8 6.6 40 500 80 待研究70 MPI-S点回波损耗dB 14 14 24 24 24 24 14在MPI-S/MPI-R之间最大光反射dB -27 -27 -27 -27 -27 -27 -27频率啁啾* MW/MHz 待研究待研究待研究待研究待研究待研究待研究眼图符合5.3 节中眼图模板及其数值要求(＊)注测试方法和指标待讨论。

表2(B) SDH １0Gb/s光发射模块光接口技术要求及相关参数项目单位S-64.2a S-64.2bS-64.3aS-64.3bS-64.5aS-64.5bL-64.1L-64.2aL-64.2c目标距离km 40 40 40 40 40 40 40 40 40光源标称波长nm 1530-15651530-15651530-15651530-15651530-15651530-15651290-13201530-15651530-1565平均发送光功率最大值dBm -1 +2 -1 +2 -1 +2 +7 +2+2最小值dBm -5 -1 -5 -1 -5 -1 +4 -2-2光谱特性RMS谱宽nm 不适用不适用不适用不适用不适用不适用不适用不适用不适用-20d B下谱宽nm 待研究待研究待研究待研究待研究待研究待研究待研究待研究最小边模抑制比dB 30 30 30 30 30 30 30 待研究待研究最小消光比dB 8.2 8.2 8.2 8.2 8.2 8.2 6 10 10最大色散容限ps/nm800 800 130 130 130 130 130 **** **** 回波损耗dB 24 24 24 24 24 24 24 24 24在MPI-S/MPI-R之间最大光反射dB -27 -27 -27 -27 -27 -27 -27 -27 -27 频率啁啾* mW/MHz待研究待研究待研究待研究待研究待研究待研究待研究待研究眼图符合5.3节中眼图模板及其数值要求(＊)注测试方法和指标待讨论。

光模块参数

5 5 5 5 5 5 5 0 0 0 0 0 0 0 1 1 1 1 1 1 1 9 9 9 9 9 9 9 IEEE802.3 IEEE802.3 IEEE802.3 IEEE802.3 IEEE802.3 IEEE802.3 IEEE802.3 z z z z z z z 1270~1620 1270~1620 1270~1620 1270~1620 1270~1620 1270~1620 1270~1620 收发一体收发一体收发一体收发一体收发一体收发一体收发一体 -23 -23 -23 -23 -23 -23 -23 0.11 NA 3.27 70 0.11 NA 3.27 70 0.11 NA 3.27 70 0.11 NA 3.27 70 0.11 NA 3.27 70 0.11 NA 3.27 70 0.11 NA 3.27 70
10G XFP
34060322 9.953G 10.3G 34060313 9.953G
XFP XFP XFP XFP XFP 1530~1565 1530~1565 1530~1565 1530~1565 1260~1355 EML 4 0 ≤0.3 ≥10 1270～ 1600 APD -24 1600 -7 2(注3) 80 EML 4 0 N/A ≥3 1270～ 1600 APD -24 N/A -7 3 EML 2 -1 ≤0.3 ≥8.2 1270～ 1600 APD -15 800 -1 2(注4) 40 EML 2 -1 N/A ≥3 1270～ 1600 APD -15 728(注5) -1 3 DFB -1 -6 ≤1 ≥6 1270～ 1600 PIN -11 6.6 0.5 1 10
ESFP ESFP ESFP ESFP ESFP SFP SFP ESPF ESPF 1263~1360 1263~1360 1261~1360 1263~1360 1480~1580 1270~1380 1261~1360 1260~1360 1500~1580 MLM MLM SLM MLM SLM LED MLM SLM SLM SLM SLM 0 0 -8 0 0 -14 -8 0 3 -5 -5 -15 -5 -5 -19 -15 -5 -2 1 1 NA 1 1 1 1 63[注2] 7.7[注2] 10.5 10.5 8.2 10.5 10.5 8.2 8.2 8.2 8.2 1260~1600 1260~1600 1260~1600 1260~1600 1260~1580 1270~1380 1100~1600 1270~1600 1270~1600 PIN PIN PIN PIN PIN NA PIN APD PIN -37 -37 -31 -37 -37 -30 -28 -21 -30 246 -10 1 40 NA NA -10 1 80 96 -8 1 15 246 -10 1 40 NA NA -10 1 80 18× 25 -14 1 2 96 -8 1 15 NA 0 1 15 1200~1600 -9 1 80

10G CWDM SFP+光模块简介

INSPC-SPLR-XX(10G CWDM SFP+1270~1330nm10Km)Ingellen INSPC-SPLR-XX series CWDM Small Form Factor Pluggable(SFP)Plus transceiver is high performance modules supporting dual data-rate of10Gbps and10km transmission distance with SMF.The transceivers are compatible with SFP Multi-Source Agreement(MSA) and SFF-8472.Lifetime warranty and good after-sales service are both supplied.Ingellen CWDM DFB10Gigabit SFP+transceiver is designed to transmit and receive optical data over single mode optical fiber for link length10km.The CWDM SFP+LR module electrical interface is compliant to SFI electrical specifications.The transmitter input and receiver output impedance is100Ohms differential.Data lines are internally AC coupled.The module provides differential termination and reduce differential to common mode conversion for quality signal termination and low EMI.SFI typically operates over200mm of improved FR4material or up to about150mm of standard FR4with one connector.FeaturesOptical interface compliant to IEEE802.3ae10GBASE-LRElectrical interface compliant to SFF-8431Hot Pluggable4-Wavelengths CWDM DFB transmitterfrom1270nm to1330nm,PIN photo-detector Operating case temperature:0to70°C Low power consumptionApplicable for10km SMF connectionAll-metal housing for superior EMI performanceAdvanced firmware allow customer system encryption information to be stored in transceiverCost effective SFP+solution,enables higher port densities and greater bandwidthApplications10GBASE-LR at10.3125Gbps10GBASE-LW at9.953GbpsOther optical linksSpecificationForm Factor SFP+Distance10kmData Rate10GLow End Case Temperature(°C)0°C High End Case Temperature(°C)70°C Diagnostics Digital Transmitter DFB Receiver PIN Voltage Supply+4.0V Connector LC飞速光纤()|中国光纤通。

10G 光模块

10G 光模块10G 光模块类型封装形式：SFP+, XFP, X2 ，XENPAK模块传输速率：10Gbps的光纤模块介质：光纤，实现高宽带和远距离的数据传输。

与网络设备（如交换机，路由器，服务器等）进行链接。

支持：单模，多模传输1.确认设备的兼容性2.距离3.波长规格4.温度范围：商温0~70，工温-40~85，扩展级-20~85产品类型：DWDM SFP+, BIDI SFP+按照不同的封装形式：SFP+光模块波长：850nm, 1310nm, 1550nm10G SR SFP+（短距）：使用850nm波长适用于多模光纤，传输距离可达300m。

10G多模光模块（10 Gigabit Multimode Fiber, 10G MMF）是一种用于光纤通信系统的网络设备，它能够在多模光纤上实现最高10Gbps的数据传输速率。

这种光模块主要应用于数据中心、企业网络和高带宽需求的网络环境。

10G LR SFP+（长距）：使用1310nm波长，可通过单模光纤传输，传输距离可达10km。

适用于长距离的校园网或城域网连接。

10G ER SFP+（超长距）：使用单模光纤，在1550nm波长处可实现长达40km的传输距离。

10G ZR SFP+（极长距）：用于超长距离传输，该类型使用1550nm波长在单模光纤上进行传输，可达到80km的传输距离。

同样，XFP : 10G SR XFP ,10G LR XFP ,10G ER XFP ,10G ZR XFPX2和XENPAK光模块10G SR/LR/ER/ZR X2：早期用于10G连接的光模块，在SFP+和XFP光模块普及之前使用较多。

它们体积较大，但仍可在支持其封装旧设备中使用。

10G SR/LR/ER/ZR XENPAK：早期第一代10G模块，其封装与特定大小的设备兼容。

BIDI光模块10G BIDI：BIDI（双向）光模块可使用单根光纤完成信号的发射与接收，有效地减少连接所需的光纤数量。

光模块综述
