乒乓球捡球器
乒乓球捡球器的设计原理
乒乓球捡球器的设计原理一、引言乒乓球捡球器是一种自动化设备，用于在乒乓球比赛中捡取球。
它能够提高比赛效率，减少人工捡球的时间和精力。
本文将详细介绍乒乓球捡球器的设计原理，包括机械结构、电力驱动、控制系统、传感器技术和人工智能技术等方面。
二、机械结构乒乓球捡球器的机械结构主要由捡球机构和移动机构组成。
捡球机构采用旋转式设计，通过电机驱动旋转，将乒乓球捡起并放入收集箱。
移动机构采用轮式设计，通过电机驱动轮子，实现捡球器的移动和定位。
同时，机械结构还需要考虑球的大小和形状等因素，以确保捡球器的准确性和稳定性。
三、电力驱动乒乓球捡球器的电力驱动主要采用直流电机驱动。
直流电机具有调速性能好、控制精度高等优点，能够满足捡球器对速度和精度的要求。
同时，直流电机还具有体积小、重量轻等优点，能够降低捡球器的整体重量和体积。
四、控制系统乒乓球捡球器的控制系统主要采用单片机或PLC等控制芯片实现。
控制系统需要实现以下功能：1.电机控制：通过控制电机的速度和方向，实现捡球器的移动和旋转。
2.传感器信号处理：通过传感器检测乒乓球的位置和数量等信息，并将信息传递给控制系统进行处理。
3.人工智能算法实现：通过人工智能算法实现对乒乓球的识别和预测，提高捡球的准确性和效率。
五、传感器技术乒乓球捡球器采用传感器技术进行检测和识别。
主要包括以下几种传感器：1.超声波传感器：通过发射超声波并接收反射波来判断乒乓球的位置和距离等信息。
2.红外线传感器：通过检测乒乓球的红外辐射来判断其位置和存在等信息。
3.摄像头传感器：通过拍摄图片或视频等方式来识别乒乓球的数量和颜色等信息。
六、人工智能技术乒乓球捡球器采用人工智能技术进行识别和预测。
主要包括以下几种技术：1.图像识别技术：通过训练神经网络等算法实现对乒乓球的识别和分类。
2.机器学习技术：通过训练数据模型来提高对乒乓球的识别和预测能力。
3.深度学习技术：通过建立深度神经网络模型来实现对乒乓球的更准确识别和预测。
六年级下册综合实践活动教学设计-自制乒乓球捡球器全国通用
自制乒乓球捡球器——六年级下册综合实践活动教学设计教学目标知识与技能1. 学生能够理解乒乓球捡球器的功能与结构。
2. 学生能够运用创新思维，设计并制作一个简易的乒乓球捡球器。
3. 学生能够掌握基本的手工工具使用技巧。
过程与方法1. 学生通过小组合作，培养团队协作能力。
2. 学生通过观察、分析、设计、制作的过程，提高问题解决能力。
3. 学生通过实践活动，增强动手操作能力。
情感态度与价值观1. 学生培养对体育用品制作的兴趣，增强动手实践的热情。
2. 学生在制作过程中，增强环保意识，学会废物利用。
3. 学生在团队活动中，培养合作精神，增强集体荣誉感。
教学内容本课的教学内容主要包括乒乓球捡球器的作用、结构及制作方法。
学生通过实践活动，了解并掌握乒乓球捡球器的制作过程，培养动手操作能力。
教学重点与难点重点1. 学生理解乒乓球捡球器的作用与结构。
2. 学生掌握乒乓球捡球器的制作方法。
3. 学生能够在制作过程中，培养团队协作能力。
难点1. 学生如何设计并制作一个结构合理、使用方便的乒乓球捡球器。
2. 学生如何在制作过程中，充分发挥创新思维。
教具与学具准备教具1. 乒乓球捡球器样品。
2. 制作工具（如剪刀、胶水、尺子等）。
3. 材料展示台。
学具1. 学生分组，每组准备一份制作材料包（包括废旧物品、工具等）。
2. 学生个人准备笔记本、画笔等记录工具。
教学过程引入新课（5分钟）1. 教师出示乒乓球捡球器样品，引导学生观察其功能与结构。
2. 学生分享生活中对乒乓球捡球器的使用体验，引出制作需求。
讲解与示范（10分钟）1. 教师讲解乒乓球捡球器的作用与结构。
2. 教师示范制作方法，强调制作过程中的注意事项。
学生制作（10分钟）1. 学生分组讨论，设计并确定制作方案。
2. 学生动手制作，教师巡回指导。
展示与评价（5分钟）1. 各组展示制作成果，分享制作心得。
2. 学生提出改进意见，为下一课做准备。
板书设计自制乒乓球捡球器1. 功能与结构2. 制作方法3. 注意事项作业设计1. 学生绘制制作过程的思维导图。
乒乓球捡球器简介ppt
青 岛 港 湾 职 业 技 术 学 院
主要创新点
该创造具有简单易做，材料废物利用， 该创造具有简单易做 低碳环保，且材料来源于生活 且材料来源于生活，非常普 遍，还有一点就是操作简单 还有一点就是操作简单，不需要要 其他的外部动力装置，直接用手就可操 其他的外部动力装置 作，可快速的将乒乓球捡起 可快速的将乒乓球捡起，不用再频 繁的弯腰了，这样节省了不少的体力 这样节省了不少的体力。 适用于小型乒乓球训练场地，现市场上 适用于小型乒乓球训练场地 还没有此类商品，我认为有一定的发展 我认为有一定的发展 空间。
青 岛 港 湾 职 业 技 术 学 院
青 岛 港 湾 职 业 技 术 学 院
THE END
请各位老师点评， ，如有不足，请指出
青 岛 港 湾 职 业 技 术学 院
作品简介
利用废旧光盘、水管以及一个木盒和一根长杆制成 水管以及一个木盒和一根长杆制成，只需 推动这个装置，散落在地上的乒乓球就会通过两层光盘的运 散落在地上的乒乓球就会通过两层光盘的运 动进入到收纳箱，让捡乒乓的工作变得简单轻松 让捡乒乓的工作变得简单轻松。这种拾球 器进行改动后还可以来捡取别的球类。 器进行改动后还可以来捡取别的球类
创造性思维与创新方法大作业乒乓球拾取器
通过思考和对这些方法的合理运用，我成功设计出了一个圆满的方案，此方案在各方面都能达到我的预期目标。
2.重复捡球
由于乒乓球很轻，提起捡球器时无法靠自重撑大网线之间的间隙，所以已经进入容纳盒内的乒乓球不会掉出来，而是随拾取器一起抬升，为下一次捡球做准备。
3.卸球
收集盒装满后，提起捡球器，用手掰开两根网线，使之距离足够大，就能将乒乓球倒入指定的存放点。
技术难题与不足
1、随着乒乓球在容纳盒里堆积，由于重力作用，球有可能会堆积在网线上，从而导致之后拾取不方便，需要尽快倒出来。
技术背景综述
目前为止，国内外市场上还没有乒乓球拣球机器的出现。没有专门的相关人员去投入到这个项目的研发中。但是这个项目的未来前景可以说是一片光明。专业乒乓球拣球机可以应用在业余或专业的乒乓球训练基地或训练学校。使用专业乒乓球拣球机可以大大减少乒乓球训练基地或学校的工作人员和运动员拣球的工作量和工作时间，使运动员可以更好的投入到专业的训练当中，从而取得更好的比赛成绩。
2、制作过程中，网线之间的间距需要精细控制。并且控制网线的张力使收集球时更方便且球不易掉落很关键，也需要多测试来选择合适的张力。
序号成绩
创造性思维与创新方法
课程设计
作品名称：乒乓球拾取器
姓 名：
所在院系：
学 号：
电 话：
E--mail：
《创造性思维与创新方法》课程设计
设计名称
乒乓球拾取器
设计内容说Fra bibliotek明创意来源
乒乓球捡球器

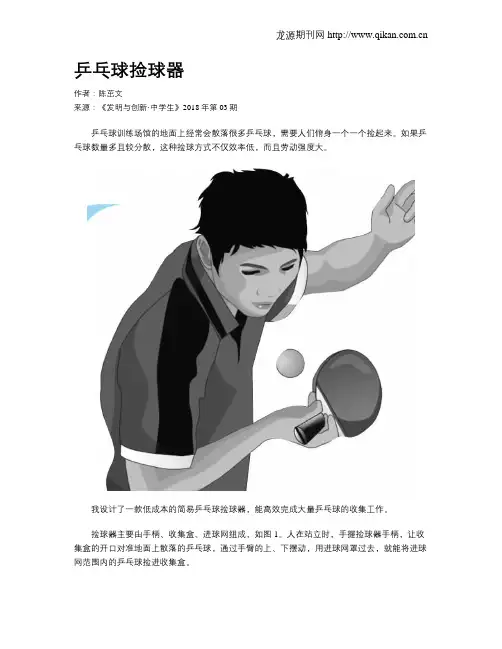

乒乓球捡球器作者：陈茁文来源：《发明与创新·中学生》2018年第03期乒乓球训练场馆的地面上经常会散落很多乒乓球，需要人们俯身一个一个捡起来。
如果乒乓球数量多且较分散，这种捡球方式不仅效率低，而且劳动强度大。
我设计了一款低成本的简易乒乓球捡球器，能高效完成大量乒乓球的收集工作。
捡球器主要由手柄、收集盒、进球网组成，如图1。
人在站立时，手握捡球器手柄，让收集盒的开口对准地面上散落的乒乓球，通过手臂的上、下摆动，用进球网罩过去，就能将进球网范围内的乒乓球捡进收集盒。
乒乓球被收集后暂时储存在收集盒内，待装满时，提起捡球器，打开进球网，将收集盒内的乒乓球倒在指定的位置。
捡球时，如何保证进球网只允许地上散落的乒乓球进入收集盒，而不让收集盒内的乒乓球漏出来？为解决这个问题，我用橡皮筋编织进球网。
捡球器的工作过程如下。
1.捡球开始捡球时，网线首先接触乒乓球，在进球网的挤压下，乒乓球会向各个方向偏移，直到卡在两根网线中间时才会稳定。
如果继续用力推捡球器，处于两根网线中间的乒乓球会将两根网线撑开，进入收集盒。
2.重复捡球由于乒乓球很轻，提起捡球器时无法靠自重撑大网线之间的间隙，所以已经进入收集盒内的乒乓球不会掉出来，而是随捡球器一起抬升，为下一次捡球做准备。
3.卸球收集盒装满后，提起捡球器，用手扒开任意两根网线，使它们的间距大于乒乓球的直径，就能将乒乓球倒入指定的存放点。
1.材料准备橡皮筋2m，废纸篓1个，乒乓球若干，自攻螺钉4颗，0.8m至1.2m的木（或塑料）棍1根，胶带和细绳若干。
需用到的工具有剪刀、小铁锤、螺丝刀、钢锯条等。
2.制作过程（1）用小铁锤和螺丝刀在废纸篓底部中间钻4个小孔，其直径与自攻螺钉直径相当，小孔之间的距离不超过木棍的直径。
（2）用钢锯条将木棍的一端锯平整。
（3）将橡皮筋间隔地从废纸篓敞口边沿的孔中穿过，编织成如图1所示的进球网，橡皮筋之间保持平行，距离小于乒乓球的直径。
进球网组成的平面需绷得稍紧，避免乒乓球因自重将网线撑开而掉落。
乒乓捡球器安装方法
乒乓捡球器安装方法引言乒乓捡球器是乒乓球爱好者必备的装备之一，它可以帮助球员自动收集乒乓球，提高训练效率。
但是，如何正确安装乒乓捡球器是一个需要注意的问题。
本文将详细介绍乒乓捡球器的安装方法，帮助读者顺利安装乒乓捡球器。
步骤一：准备工作1. 确认乒乓球桌的尺寸，乒乓捡球器适用于标准的乒乓球桌。
2. 确保乒乓球桌周围有足够的空间供乒乓捡球器自由移动。
步骤二：安装底座1. 将底座按照说明书上的指示进行安装。
通常情况下，安装底座需要将底座的支撑杆插入到底座的底部固定孔中，并用扳手紧固。
2. 确保底座安装牢固，并且能够平稳地放置在地面上。
步骤三：安装挡板1. 将挡板安装在底座上。
通常情况下，挡板需要用螺丝固定在底座的支撑杆上。
2. 确保挡板安装牢固，并且能够自由地上下移动。
步骤四：调整角度1. 根据个人需要，调整挡板的角度。
通常情况下，挡板的角度与乒乓球桌的角度是一致的，这样可以确保乒乓捡球器可以准确地将乒乓球捡起。
2. 通过旋转调节器或调节螺丝，使挡板保持合适的角度。
步骤五：连接电源1. 根据乒乓捡球器的类型，选择合适的电源接口。
一部分乒乓捡球器需要使用电池供电，而另一部分则需要使用电源适配器。
2. 将电源接口连接到乒乓捡球器上，确保连接稳固。
步骤六：测试运行1. 确保乒乓球桌上没有乒乓球。
2. 打开乒乓捡球器的开关，让它开始自动运行。
3. 观察乒乓捡球器的运行状态，确保它能够准确地捡起乒乓球并将其收集到捡球器的内部。
结论乒乓捡球器的安装方法相对简单，只需要按照上述步骤进行操作即可。
然而，在安装乒乓捡球器时，需要确保底座安装稳固、挡板角度合适、电源连接正确。
只有这样，我们才能有效地利用乒乓捡球器，提高乒乓球训练效率。
希望本文的安装方法可以对乒乓球爱好者在安装乒乓捡球器时有所帮助。
乒乓球捡球机器人的设计与实现
乒乓球捡球机器人的设计与实现乒乓球是一项广受欢迎的体育运动，对于提高反应速度和手眼协调能力有很大帮助。
然而，乒乓球比赛中会产生大量的乒乓球，这些球的捡拾和整理是一项耗时耗力的任务。
为了解决这个问题，我们可以设计一款乒乓球捡球机器人，以实现快速、准确的捡球目标。
机械结构乒乓球捡球机器人应具备一个可以容纳多个乒乓球的容器，通常可以设计成一个可旋转的圆盘或是一个可以伸缩的抽屉。
圆盘的表面可以有一些特殊的纹理或结构，以帮助固定乒乓球。
在圆盘的下方，可以设置一个或多个小型旋转电机，以帮助圆盘快速旋转。
当电机接收到捡球指令时，电机带动圆盘旋转，将乒乓球送入圆盘的中心孔洞中。
控制系统捡球机器人的控制系统应该包括一个主控制器和多个传感器。
主控制器负责接收用户的指令并控制捡球机器人的动作。
传感器则负责检测乒乓球的位置和数量。
控制系统应当能够根据传感器检测到的信息，自动调整机器人的捡球策略。
例如，当圆盘内的乒乓球数量达到一定阈值时，控制系统应当能够自动暂停圆盘的旋转，以防止乒乓球掉出圆盘。
视觉系统为了实现准确的捡球，捡球机器人还应该配备一个视觉系统。
视觉系统包括一个高分辨率摄像头和一个图像处理器。
摄像头负责拍摄乒乓球场的全景图像，并将图像数据传输给图像处理器。
图像处理器则负责分析图像数据，识别并定位乒乓球的位置。
通过视觉系统的帮助，捡球机器人可以更加准确地找到乒乓球，从而提高捡球效率。
机械设计首先需要设计机器人的机械结构。
考虑到乒乓球的尺寸和重量，我们需要为机器人设计一个能够容纳足够多乒乓球的容器。
乒乓球是一项广受欢迎的体育运动，对于提高反应速度和手眼协调能力有很大帮助。
然而，乒乓球比赛中，捡球是一项耗时且耗费体力的任务。
为了解决这个问题，本文介绍了一种智能乒乓球自动捡球机器人的设计与实现。
该机器人主要由红外传感器、微型处理器、机械手臂、球仓等组成。
机器人通过红外传感器检测乒乓球的位置，将信息传递给微型处理器进行分析。
工业机器人--乒乓球拾取机器人
知识技能设计大赛--乒乓球拾取机器人设计By高二（14）班吴俊琨乒乓球拾取机器人一，总体方案设计：由于要使用乒乓球拾取机器人的场所多为乒乓球赛场，而赛场一般比较宽敞，且地面平整，而且乒乓球形状规则，体重轻，为了设计小巧简便的乒乓球拾取机器人，首先要选择合适的机械臂的运动形式。
我选择圆柱坐标型机械臂。
它所占空间较小，工作范围较大，动作比较灵活，且结构相对简单。
另外，乒乓球在比赛场分布散乱，需要乒乓球能够识别乒乓球的位置，然后运动到合适的位置，然后拾起，然后放到合适的位置，为了提高效率，乒乓球机器人自身带一个装球篮，这样机器人可以拾取多个球后再运到合适位置，由操作人员把乒乓球放到合适的位置。
综上机器人的总体方案图如下二，驱动形式：乒乓球体拾取机器人拾取的对象乒乓球体重轻，所以机器人的转动，提升以及机器人的行走可以使用电动机带动，不仅响应快，环保，而且结构简单。
并且液压驱动可能会有液压油泄露，给比赛场地带来污染。
对于小臂的伸缩，也可以使用齿轮齿条，小臂结构小，使用齿轮齿条会使制作更不方便，而用气动可以很方便的解决。
最后，机器人的手部，由于拾取的乒乓球形状规则，体重轻，可以使用吸盘式的机械手，这时采用气动可以方便的实现吸盘的动作，并且气动响应快，可以提高效率。
综上机器人的腰部转动是通过电动机带动齿轮的转动，肩关节的上下移动是通过电动机转动啮合齿条来实现的，小臂的伸缩是通过气动来实现的，手部对乒乓球的拾起，放下是通过启动来实现的。
下面分析一下机器人的行走装置的驱动方式：乒乓球拾取机器人是轮式行走装置，为了实现拾取整个场地的乒乓球，转弯是必须的，所以我采用的行走形式是：两个后轮驱动，一个前轮导向。
其结构如下图对于后轮，电机带动齿轮1转动，齿轮1再带动齿轮2转动，齿轮2带动主轴转动，带动锥齿轮的转动使两后轮转动，机器人行走对于前轮，电机带动带轮的转动，使得前轮转向，实现机器人的转向。
三．机器手臂对于直角坐标型机器臂，这种机器臂臂部由三个相互正交的移动副组成。
简易捡乒乓球器
首先我们要准备材料：一个矿 泉水瓶、一根塑料空心管、胶水。
然后将矿泉水瓶的瓶底剪掉，在瓶底部 分把瓶壁剪成3厘米的片片条状（四周内折， 乒乓球不外掉即可），接着在矿泉水瓶口下 方剪一个乒乓球可以滚出来的洞，这个洞是 用来方便我们取球的。
然后我们将塑料空心管插进 矿泉水瓶瓶口并用胶水固定。
好了，我们的制作完成 了，一个简易、实用的乒乓 球捡球器诞生了。
乒乓球捡球器原理
乒乓球捡球器原理
乒乓球捡球器的原理是利用机械装置将地面上散落的乒乓球收集起来。
一般来说，乒乓球捡球器包含一个长杆和一个球篮。
当使用乒乓球捡球器时，人们一般会将球篮部分靠近地面，然后推动乒乓球捡球器移动。
当乒乓球捡球器碰到地面上的乒乓球时，乒乓球会进入球篮内。
乒乓球捡球器的设计使得乒乓球能够轻松地滑入球篮，同时又保持了足够的稳定性，以避免乒乓球掉出去。
乒乓球捡球器通常使用弹簧或者其他弹性材料来保持球篮的张力，这样可以确保乒乓球不会轻易从球篮中滑出。
另外，乒乓球捡球器的底部也经常设计成倾斜的形状，以便将乒乓球引导进入球篮。
总而言之，乒乓球捡球器通过利用机械装置和合适的设计，使得乒乓球能够方便地被收集起来，减轻了人们的工作量，并提高了收集乒乓球的效率。
210987404_一种智能乒乓球拾取机器人
Science and Technology&Innovation┃科技与创新2023年第06期文章编号：2095-6835（2023）06-0105-03一种智能乒乓球拾取机器人钟勇，汤韬略，张树，邱煌乐，李方舟（福建工程学院福建省汽车电子与电驱动重点实验室，福建福州350118）摘要：在经济飞速发展的今天，体育运动也随之变得愈发受欢迎，乒乓球作为国球受到广大民众的喜爱。
然而在打球时乒乓球由于其自身的特性导致其散落到各个角落，乒乓球的拾取占据了许多时间，不能让人充分享受打球这一快乐的过程。
对于这种情况，设计了一种采用摄像头以及雷达集成的乒乓球拾取机器人，通过摄像头识别乒乓球以及雷达避障，来引导乒乓球拾取机器人在球场内行进自动拾取乒乓球；利用特殊的带有橡皮筋上下运行的圆筒形捡球机构对地上的球进行收集并传递到顶端的集球框内，方便打球者拿取。
关键词：乒乓球；摄像头；雷达；拾取机器人中图分类号：TP391.4；G846文献标志码：A DOI：10.15913/ki.kjycx.2023.06.032在生活节奏快的今天，为了保持较高的身体素质，体育运动越来越被人们所重视，其中乒乓球作为中国的国球就受到非常多的人喜爱，但是对于非专业运动员的普通大众来说，由于一部分人球技还不熟练，经常发生失球的情况，这就导致拾取乒乓球占据了大量时间而压缩了打球的时间。
乒乓球由于其弹跳性好，导致掉下球桌后四散弹跳到很远的地方，而人们去捡球就要花费许多的时间在来回的捡球路上，这样不仅消耗了很多的体力和精力而且浪费时间，特别是对于那些新手或者训练的人来说更加需要频繁捡球。
因此如果有一辆能够自动捡球的智能捡球机器人去代替人工捡球，这就能给人们带来极大的便利，只需要专注于打球这件事。
目前已有的捡球机器人主要通过管道吸取、机械爪抓取、前置滚筒将球压进带橡皮筋的滚筒内。
因此为了让人们能更专注于打球这件事，设计了一种智能乒乓球拾取机器人。
