防雷装置的保护范围

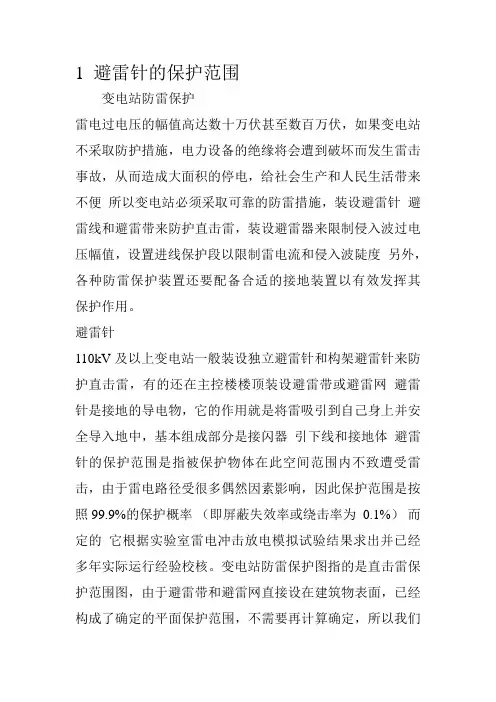

防雷保护

1 避雷针的保护范围变电站防雷保护雷电过电压的幅值高达数十万伏甚至数百万伏,如果变电站不采取防护措施,电力设备的绝缘将会遭到破坏而发生雷击事故,从而造成大面积的停电,给社会生产和人民生活带来不便所以变电站必须采取可靠的防雷措施,装设避雷针避雷线和避雷带来防护直击雷,装设避雷器来限制侵入波过电压幅值,设置进线保护段以限制雷电流和侵入波陡度另外,各种防雷保护装置还要配备合适的接地装置以有效发挥其保护作用。
避雷针110kV及以上变电站一般装设独立避雷针和构架避雷针来防护直击雷,有的还在主控楼楼顶装设避雷带或避雷网避雷针是接地的导电物,它的作用就是将雷吸引到自己身上并安全导入地中,基本组成部分是接闪器引下线和接地体避雷针的保护范围是指被保护物体在此空间范围内不致遭受雷击,由于雷电路径受很多偶然因素影响,因此保护范围是按照99.9%的保护概率(即屏蔽失效率或绕击率为0.1%)而定的它根据实验室雷电冲击放电模拟试验结果求出并已经多年实际运行经验校核。
变电站防雷保护图指的是直击雷保护范围图,由于避雷带和避雷网直接设在建筑物表面,已经构成了确定的平面保护范围,不需要再计算确定,所以我们所说的防雷保护范围指的是避雷针的空间保护范围。
避雷针的保护范围针保护范围确定方法有两种:折线圆锥体法和滚球法对于同一结构的避雷针,滚球法比折线圆锥体法核算的保护范围要小,各设计单位均采用折线圆锥法,故本文也按照折线圆锥法来绘制防雷保护图。
单支避雷针保护范围的确定单支避雷针折线圆锥体法保护范围如图1 所示,为一个旋转的圆锥体设避雷针高度为h(m),被保护物体的高度为h (m),在h 高度上避雷针的保护范围的半径r 由下述公式确定:两支等高避雷针保护范围的确定工程上多采用两根或多根避雷针以扩大保护范围 两支等高避雷针相距不太远时,由于两针的联合屏蔽作用,使两针中间部分的保护范围比单针时要大,避雷针外侧的保护范围与单根避雷针时相同,保护范围如图2 所示 两针间保护范围的上部边缘应按通过两针顶点及中间最低点 的圆弧确定。
避雷针保护范围及其计算

避雷针保护范围及其计算避雷针,又名防雷针,是用来保护建筑物、高大树木等避免雷击的装置。
当雷云放电接近地面时它使地面电场发生畸变。
在避雷针的顶端,形成局部电场集中的空间,以影响雷电先导放电的发展方向,引导雷电向避雷针放电,再通过接地引下线和接地装置将雷电流引入大地,从而使被保护物体免遭雷击。
用折线法计算避雷针保护范围的方法:1、单支避雷针保护范围的计算2、双支等高避雷针保护范围的计算3、双支不等高避雷针保护范围的计算1、单支避雷针保护范围的计算hx平面上的保护范围避雷针在地面上的保护半径为r=1.5h。
式中r——保护半径(米);h——避雷针高度(米)。
在被保护物高度hx水平面上的保护半径为rx=(h-hx)p=hap;式中rx—避雷针在hx水平面上的保护半径(米);hx—被保护物的高度(米);ha—避雷针的有效高度(米);p——高度影响系数(考虑避雷针太高时,保护半径不按正比例增大的系数)。
h≤30米时,p=1。
2、双支等高避雷针保护范围的计算hx高度平面上的保护范围每支避雷针外侧的保护范围和单支避雷针的保护范围相同;两支避雷针中间的保护范围由通过两避雷针的顶点以及保护范围上部边缘的一最低点O作一圆弧来确定。
h0:两避雷针之间保护范围上部边缘最低点的高度(m)D:避雷针之间距离hx:被保护物高度bx:宽度其中bx=1.5(h0—hx)h0=h—D/7P当D>7ph时,h0=0,bx=03、双支不等高避雷针保护范围的计算每支避雷针外侧的保护范围和单支避雷针的保护范围相同;内侧的保护范围:先做出较高避雷针的边界范围,再由较低针顶部做一条地面平行线,与较高边范围边界相交,过交点作垂线,以此为假想避雷针做保护范围h0=h1—D1/7P。
雷电防护管理规定

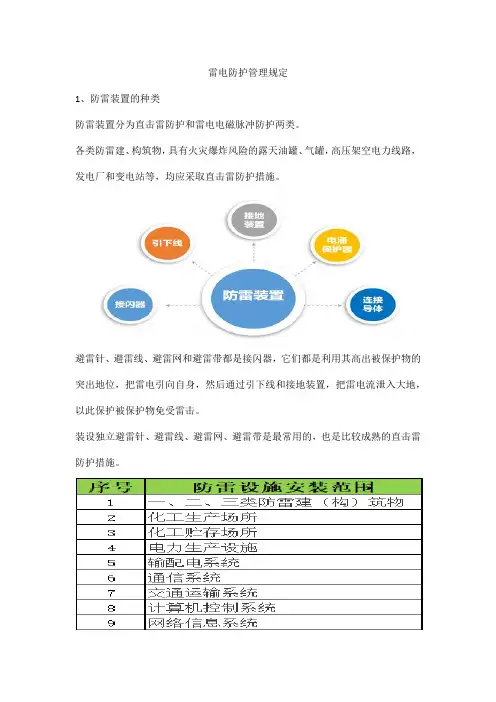

雷电防护管理规定
1、防雷装置的种类
防雷装置分为直击雷防护和雷电电磁脉冲防护两类。
各类防雷建、构筑物,具有火灾爆炸风险的露天油罐、气罐,高压架空电力线路,发电厂和变电站等,均应采取直击雷防护措施。
避雷针、避雷线、避雷网和避雷带都是接闪器,它们都是利用其高出被保护物的突出地位,把雷电引向自身,然后通过引下线和接地装置,把雷电流泄入大地,以此保护被保护物免受雷击。
装设独立避雷针、避雷线、避雷网、避雷带是最常用的,也是比较成熟的直击雷防护措施。
2、防雷装置的安装范围
应根据《建筑物防雷设计规范》等法规、标准要求,在相应的场所和设施上,安装符合标准要求的防雷装置。
3、防雷装置的“三同时”管理
防雷装置的设计、施工和专业检测实行资质认定制度,并按资质等级的许可范围从事设计、施工和检测。
4、防雷装置的点检、维保、检测
各单位的防雷装置纳入设备管理职责,开展防雷装置的设备状态点检维护管理。
根据防雷周期管理要求,各单位制定防雷专业检测计划并及时委托实施,及时完成防雷检测缺陷的整改和报验。
5、防雷装置的日常管理要求
各类项目防雷改造或隐患整改所使用的防雷器材应符合国家和地方的质量标准并经法定检验合格。
各单位应及时上报防雷装置的周期检测工作信息和雷击影响事件,组织开展现场调查和隐患整治。
施工现场临时用电的接地与防雷安全要求

施工现场临时用电的接地与防雷安全要求施工现场的临时用电接地与防雷安全是保障施工安全的重要环节。
为了避免电气事故和雷击灾害,临时用电接地与防雷的安全要求必须严格执行。
下面将详细介绍施工现场临时用电的接地与防雷安全要求。
一、接地的安全要求1. 接地导体的选择:临时用电的接地导体应选用优质的电解铜或镀锌钢作为接地线材。
接地线材的截面积应根据临时用电设备的负载情况和场地实际情况进行合理选择。
2. 接地电极的安装:接地电极应合理布置,保证与地电阻接触良好。
一般情况下,每个临时用电设备应单独设置接地电极,距离设备不得超过15米。
3. 接地电极的深度:接地电极的深度应根据当地土壤的导电性和受电装置的负载情况进行合理确定。
一般情况下,应保证接地电极深度不少于1.5米。
4. 接地电极的防腐处理:接地电极应进行防腐处理,以保证其长期使用不受腐蚀影响。
常见的防腐方法包括镀锌和电镀。
5. 接地电阻的监测:对临时用电接地系统的接地电阻应定期进行监测,保持在安全范围内。
一般情况下,接地电阻不得大于4Ω。
二、防雷的安全要求1. 避雷装置的安装:在施工现场临时用电设备周围,应设置合适的避雷装置,以防止雷击灾害发生。
避雷装置应由专业人员进行安装,确保其连接牢固可靠。
2. 避雷装置的接地:避雷装置的接地应符合相关标准和规定。
接地系统应采用合适的导体,保证与地电阻接触良好。
3. 避雷装置的接地电阻:避雷装置的接地电阻应定期进行测量和检查,保持在安全范围内。
一般情况下,接地电阻不得大于10Ω。
4. 避雷装置的保护范围:避雷装置的保护范围应根据施工现场的实际情况进行合理划定。
一般情况下,避雷装置的保护范围不得小于30米。
5. 避雷装置的维护保养:定期对避雷装置进行检查和维护保养,确保其正常运行。
如发现问题应及时修复或更换。
总结:施工现场临时用电的接地与防雷安全要求是确保施工安全的重要保障措施。
在接地的安全要求方面,应选择合适的接地导体、合理布置接地电极、保证接地电极的深度和防腐处理,并定期监测接地电阻。
避雷器保护范围计算与校核方法

避雷器保护范围计算与校核方法
避雷器保护范围计算与校核方法
避雷器是一种用于保护电力设备和建筑物免受雷电侵害的重要设备。
它能够通过引导和分散雷电高能量,将其安全地传导到大地中。
避雷器的保护范围计算与校核方法是确保其有效工作的关键,下面将详细介绍这一计算与校核方法。
首先,避雷器的保护范围计算主要依靠电力系统的工频大电流和雷电大电流两种情况进行。
在工频大电流情况下,通过计算电力系统中的短路电流和短路电压来确定避雷器的保护范围。
在雷电大电流情况下,需要考虑雷电过电压的传播和分布规律来进行计算。
在进行保护范围计算时,需要考虑以下几个因素:避雷器的灵敏度等级、设备的额定电压、设备的耐雷水平、设备的安装高度以及设备的电气连接方式等。
根据这些因素,可以使用计算公式来确定避雷器的保护范围。
在进行保护范围校核时,主要需要考虑避雷器的保护范围是否覆盖了所有需要保护的设备和建筑物。
在校核过程中,可以通过模拟雷电冲击波的传播和设备的电气特性来进行验证。
根据校核结果,可以对避
雷器的布置和参数进行调整,以确保其能够有效地保护设备和建筑物。
除了计算与校核方法,还需要注意避雷器的安装和维护。
避雷器应该安装在设备或建筑物的外部,以便能够充分接收和分散雷电能量。
同时,避雷器需要定期检查和维护,以确保其正常工作。
如果发现避雷器损坏或老化,应及时更换。
总之,避雷器的保护范围计算与校核方法是确保其有效工作的重要环节。
通过合理计算和校核,可以确定避雷器的保护范围,并采取相应的措施,确保设备和建筑物的安全。
此外,定期的安装和维护也是保证避雷器正常工作的重要措施。
防雷装置的保护范围

防雷装置的保护范围防雷装置的保护范围是指防雷装置保护其对象,被雷电击中的概率在0.1%以下的范围。
在防雷装置中,只对避雷针和避雷线确定其空间保护范围,而避雷网和避雷带,因为是直接设在建筑物表面上,已构成了确定的平面保护范围,不须要再计算确定。
避雷针、避雷线的保护范围与布局形式和高度有关。
避雷针、避雷线的布局形式取决于被保护物的结构尺寸(高度和面积),通常有单支、双支、三支等高,双支不等高避雷针和单根、两根平行等高,两根平行不等高避雷线等布局形式。
避雷针和避雷线的保护范围确定方法有两种,一种是折线圆锥体法,另一种是滚球法。
对于同一结构的避雷针和避雷线,滚球法比折线圆锥体法核算的保护范围要小些,即滚球法比折线圆锥法对避雷针和避雷线的保护作用要求更严格一些。
一、避雷针的保护范围(一)单支避雷针的保护范围的确定1.单支避雷针折线圆锥体法保护范围的确定,按下式计算:r 0=1.5h式中:h ——避雷针的高度(m)。
r 0——避雷针在地面上的保护半径高度为x h 水平面上的保护半径x r当x h ≥21h 时 x h =k(h —x h )当x h ≤21h 时 x r =k(1.5h —2x h )式中:k ——高度影响系数h ≤30m , k=1;30m<h ≤120m 时, k=5.5/h如图5—10所示,为单支避雷针的折线圆锥体确定保护范围,其作图方法是:作避雷针的水平底线,在底线中点作长度避雷针高度h 的垂线;从针的项点向下,按避雷针保护物防雷要求角度(一般为45°),作斜线至1/2h 处。
即构成圆锥体的上半部分;在底线上取距避雷针1.5h 的点,向上作斜线与前一斜线在1/2h 处相交,即构成了折线圆锥体。
图5—10 单支避雷针折线圆锥体法的保护范围某一高度x h 的保护半径.则作高度为x h 的水平线共XX ′相交于圆锥体母线,避雷针至交点的水平距离即为该高度的平面保护半径x r 。
避雷针及避雷线保护范围分析

避雷针和避雷线的保护范围
防止设备遭受直击雷的危害,使雷击中在针、线上 (不会击在被保护的电气设备上)从而起到保护作用。 针—集中设备、变压器等,如受雷面积不大的变电站、 线—架空线路(保护效果较差,但范围较大)
一、单支避雷针 避雷针在地面上的保护半径为:r=1.5h
ha h
hx
h/2
图中:h为避雷针
的高度(m);hx
为被保护物体的高
度(m); rx 为在
高度为 hx 的水平面
上的保护半径
(m)。
h 在被保护高度 x 水平面上的保护半径确定:
r ①当 hx≥h/2时, =x (h- h)xp (p为高度影响系数)
(h≤30m时,p=1 , 30<h≤120m时,
p
5.5
)
②当hx <h/2时
两线之间各横截面的保护范围,应由通过两避雷线点
及保护范围上部边缘最低点O的圆弧确定。O点的高
度如下式计算:
D
h0 h 4P
h
避雷线一般用于输电线路的直击雷防 hx
D / 4P
O
h/2
h0
护,常用保护角的大小来表示其对导
h
D
线的保护程度。保护角是指避雷线和
边相导线的连线与经过避雷线的垂直
线之间的夹角。雷击导线的概率随保
h0为两针保护范围上部边缘最低点的高度,计算如下:
两针间距离与针高之比D/h不宜大于5。
h0为两针间保护范围上部边缘最低点的高度(m)
h0=h-D/7p
当D=7pha时,bx=0
D/7P
ha
h hx
rx h0
D
rx
bx
h0 hx
高速铁路雷电及防雷保护装置—避雷针和避雷线

单只避雷线的保护范围
当ℎ ≧
ℎ
2
=(h- ℎ )p= ℎ p
当ℎ <
ℎ
2
=(1.5h- 2ℎ )p= p
式中,
h:避雷针的高度,m;hx :被保护物的高度,m ;
ha:避雷针的有效高度,m;P:高度影响系数。
h 30m
单只避雷针的保护范围
p=1
30m h 120m
p=
5.5
h
h 120m
连接接闪器与接地体的连接导线。
避雷针和避雷线
一、避雷针的结构
接地体:
一组埋入土壤或混凝土基础中、满
足规定接地电 阻值的管状或带状接
地电极,起散流用。
避雷针和避雷线
二、避雷针和避雷线的保护原理
引雷作用
畸变电厂
形成局部场强集中
影响先导发展路径
避雷针和避雷线
三、避雷针的保护范围
ℎ 水平面上保
护范针和避雷线
四、避雷线的保护范围
单只避雷线的保护范围
当ℎ ≧
ℎ
2
=0.47(h- ℎ )p
当ℎ <
ℎ
2
=(h- 1.53ℎ )p
避雷针和避雷线
避雷线的保护角
保护角α是指避雷线和边相导线的连线 与经
过避雷线的铅垂线之间的夹角。
单根避雷线线路的保护角 取为20°~30°
避雷针和避雷线
01 避雷针的结构
02 避雷针(线)的保护原理
03 避雷针的保护范围
04 避雷线的保护范围
避雷针和避雷线
独立避雷针
构架避雷针
避雷针用于保护发电厂和变电站,或装设在配电构架上,或独立架设。
避雷线用于保护架空线路,或厂站狭窄地区。
三类防雷设计要求

三类防雷设计要求一、基本概念防雷设计是指为了保护建筑物、设备和人员免受雷电侵害,采取一系列防雷措施的工程设计。
防雷设计要求主要包括三个方面:防雷保护等级、防雷接地系统和防雷装置。
二、防雷保护等级要求防雷保护等级是根据建筑物或设备所处的区域、高度和使用性质确定的,分为四个等级:一级、二级、三级和四级。
不同等级的建筑物或设备对雷电侵害的防护要求不同。
1. 一级防雷保护等级要求一级防雷保护等级适用于对人身安全要求极高的建筑物或设备,如医院、火车站等。
在一级防雷保护等级要求下,建筑物或设备需要采取多重防护措施,包括建立多个接地系统、安装避雷针等。
2. 二级防雷保护等级要求二级防雷保护等级适用于对人身安全要求较高的建筑物或设备,如学校、商场等。
在二级防雷保护等级要求下,建筑物或设备需要采取适当的防护措施,包括建立接地系统、安装避雷针等。
3. 三级防雷保护等级要求三级防雷保护等级适用于对人身安全要求一般的建筑物或设备,如住宅、办公楼等。
在三级防雷保护等级要求下,建筑物或设备需要采取基本的防护措施,包括建立接地系统、安装避雷针等。
4. 四级防雷保护等级要求四级防雷保护等级适用于对人身安全要求较低的建筑物或设备,如工厂、仓库等。
在四级防雷保护等级要求下,建筑物或设备需要采取简单的防护措施,包括建立接地系统等。
三、防雷接地系统要求防雷接地系统是指将建筑物或设备与地面有效连接的系统。
防雷接地系统要求主要包括接地装置、接地电阻和接地导体。
1. 接地装置要求接地装置是防雷接地系统的核心部分,主要由接地体和接地引下线组成。
接地体需要埋设在地下,形状可以是棒状、板状、网状等,材料可以是铜、铝等导电材料。
接地引下线需要与接地体连接,并与建筑物或设备连接。
2. 接地电阻要求接地电阻是指接地装置与地面之间的电阻。
接地电阻的大小直接影响到防雷接地系统的效果。
通常要求接地电阻小于10欧姆,以确保接地系统能够有效地将雷电流引入地下。
3. 接地导体要求接地导体是指将接地装置与建筑物或设备连接的导体。
4-20ma防雷装置技术参数

4-20ma防雷装置技术参数4-20mA防雷装置技术参数的重要性引言:在现代科技发展迅猛的时代,电子设备成为人们生活中不可或缺的一部分。
然而,雷电等自然灾害的频繁发生给电子设备带来了极大的破坏风险。
为了保护电子设备免受雷击的侵害,4-20mA防雷装置成为了必不可少的技术手段。
本文将探讨4-20mA防雷装置的技术参数的重要性。
一、防雷装置的工作原理4-20mA防雷装置是一种主动保护电子设备的装置,它通过将电流信号限制在4-20mA的范围内,实现对电子设备的保护。
其中,4mA代表设备正常工作状态,而20mA则代表设备遭受雷击的状态。
当雷电接近时,防雷装置会立即启动保护措施,将电流限制在安全范围内,避免设备受到损坏。
二、技术参数的重要性1. 额定电流:额定电流是指防雷装置能够承受的最大电流。
准确的额定电流参数能够确保防雷装置在雷击时能够正常工作,不会因为电流过大而失效。
2. 响应时间:响应时间是指防雷装置从检测到雷电到实施保护措施所需的时间。
响应时间越短,防雷装置保护设备的效果就越好。
因此,准确的响应时间参数是确保电子设备免受雷击侵害的重要保障。
3. 保护等级:保护等级是指防雷装置对于雷电的防护能力。
不同的电子设备对雷电的防护需求不同,因此准确的保护等级参数可以确保防雷装置提供合适的保护措施,避免设备受到损坏。
4. 工作温度范围:工作温度范围是指防雷装置能够正常工作的温度范围。
不同的环境温度对防雷装置的工作性能有一定影响,因此准确的工作温度范围参数可以确保防雷装置在各种环境条件下都能正常工作。
5. 使用寿命:使用寿命是指防雷装置可以正常工作的时间。
准确的使用寿命参数可以帮助用户了解防雷装置的使用寿命,并及时更换,以保证设备的持续保护。
结论:4-20mA防雷装置技术参数的准确性对于保护电子设备免受雷击侵害至关重要。
准确的技术参数可以确保防雷装置在雷电来临时能够迅速响应并有效保护设备。
因此,在选择和使用防雷装置时,我们应该重视技术参数的准确性,并确保其符合设备的需求,以确保设备的安全运行。
第七章 雷电放电及防雷保护装置

在先导放电阶段,虽然有束缚电荷的存在,但是由于负电荷 移动较慢,故线路上产生的的电流较小,相应的电压也较小, 可忽略。主放电阶段,负电荷迅速被中和,束缚的正电荷产 生的电场使导线对地形成一定电压,而雷电流产生的磁通在 导线也感应出一定电压。这两者之和就是感应雷击过电压, 分别称为雷击过电压的静电分量和电磁分量。 高电压技术 河北科技师范学院电气教研室
' 雷击点电压 U A = I 2 ⋅
Z0Z Z =I⋅ 2 2Z 0 + Z
若取 Z 0 = 300Ω, Z = 400Ω U A ≈ 120 I 若取 Z0 ≈ Z 2
U A ≈ 100 I
(三)感应雷击过电压 雷击于线路附近大地或接地的线路杆塔顶部 等,在绝缘的导线上引起感应过电压。
高电压技术 河北科技师范学院电气教研室
高电压技术 河北科技师范学院电气教研室
第二节 防雷保护装置
避雷针和避雷线 保护间隙和避雷器 防雷接地
高电压技术
河北科技师范学院电气教研室
现代电力系统中实际采用的防雷保护装置主要有: 避雷针、避雷线、保护间隙、各种避雷器、防雷接 地、电抗线圈、电容器组、消弧线圈、自动重合闸 等等。
高电压技术
河北科技师范学院电气教研室
高电压技术 河北科技师范学院电气教研室
保护范围:表示避雷装置的保护效能,保护范围 是相对的,每一个保护范围都有规定的绕击 (概)率,绕击指的是雷电绕过避雷装置而击 中被保护物体的现象。我国有关规程所推荐的 保护范围对应于0.1%的绕击率。
高电压技术
河北科技师范学院电气教研室
(一)单支避雷针
rx = ( h − hx ) P h ( hx ≥ ) 2 h (hx < ) 2
怎么计算避雷针的保护范围

如何计算避雷针的保护范围一.避雷针与避雷网、避雷带一样,属于防止雷击的防雷装置。
在防雷方面在针的一定高度以下有一个安全区域。
这个区域的物体通常是无害的对于雷击,这个区域被称为避雷针保护区。
二.避雷针保护范围图符号(m)小时----避雷针高度(距地);换热器---受保护建筑物的高度;--避雷针有效高度,ha=h-hx;避雷针进入HX高度水平面上的保护半径;地面避雷针保护半径;H0型两个避雷针保护范围的中间最小高度;避雷针间距;B两根避雷针HX水平面中线两侧防护宽度;地平面中心线两侧两根避雷针的保护宽度;保护范围受高度影响的系数,p=5.5/小时。
三.单避雷针保护范围。
单根避雷针的保护范围是以避雷针为轴线、形状和帐篷的折线锥相似。
具体计算方法如下:如果避雷针的高度R=1.5小时避雷针HX高学位XX平面保护半径四.计算如下:换热器>小时/2当时,接收=h-hxhx<小时/2当时,接收=1.5小时-2小时三十<小时<一百二十米,结果乘以系数P,保护范围具体绘制方法:什么时候?换热器<小时/2保护范围比四十五正锥角放大了一点。
即四十五度角线条只绘制到小时/2至地面R=1.5小时另一条斜线画在。
从这条线组合锥体是避雷针的保护范围(包括上部正锥体和下截锥的两部分)。
五.双等高避雷针保护范围双等高避雷针外侧的保护范围由单个避雷针确定,两个避雷针内侧的保护范围最大低防护高度小时。
然后根据以下公式什么时候?H0型=H-D/7型什么时候?小时>三十米希,H0型=H-D/7p型两针之间HX高度平面中线两侧保护宽度BX公司计算如下:什么时候?小时<三十米饭时间,bx=1.5(高0-换热器)什么时候?小时>三十米希,bx=1.5(高0-换热器)P作为丁<2.5小时那么BX公司> RX双倍等高避雷针保护范围大样说明:穿过两个针尖顶点一个以及两个销之间的最小保护高度H0办公室的C类点,弧ACB,C以上垂直于弧的点ACB公司平面在这一段找到地面上的中心线两侧防护宽度b(b=1.5小时)以及受保护的建筑物中心两侧HX保护宽度BX公司.然后根据单针的保护范围在两针外画出保护范围右和接收。
避雷装置管理制度

避雷装置管理制度一、总则为规范避雷装置的管理和维护工作,保障设施和人身安全,提高设施使用寿命和电力系统可靠性,在遵循国家有关规定、标准的基础上,结合我国实际制定本制度。
二、适用范围适用于所有涉及避雷装置的设施,包括但不限于建筑物、输电线路、通信基站、雷达站等。
三、责任主体1. 设施管理单位:负责避雷装置的购置、安装、维护和管理工作,制定并执行避雷装置的管理制度。
2. 运维单位:负责定期检查、维护设施内的避雷装置,确保其有效性。
3. 监管部门:负责对设施管理单位和运维单位的避雷装置管理情况进行监督和检查,发现问题及时提出整改要求。
四、避雷装置的管理要求1. 避雷装置的安装应符合国家相关标准和规范,保证安全可靠。
2. 避雷装置应有明显的标识,避免被误伤。
3. 避雷装置的维护应按照厂家要求进行,确保其性能稳定。
4. 避雷装置的工作状态应及时记录和备份,以备查证。
5. 避雷装置的损坏或失效,应及时更换或修复,维护设施和人员的安全。
六、具体措施1. 避雷装置的购置设施管理单位应根据实际情况,委托专业的供应商购买符合国家相关标准的避雷装置,并保留购置合同及验收报告。
2. 避雷装置的安装设施管理单位应严格按照厂家的安装说明进行操作,避免误操作导致避雷装置的失效。
3. 避雷装置的维护设施管理单位应委托具备相关资质和经验的运维单位进行定期检查和维护,形成维护记录并备案。
4. 避雷装置的监督检查监管部门应根据工作计划,对设施管理单位和运维单位进行定期的监督检查,发现问题及时通知整改。
5. 避雷装置的备案管理设施管理单位应建立避雷装置的台账,并定期更新维护记录和检查报告,以备查证。
七、责任追究对于设施管理单位和运维单位违反本制度规定,导致避雷装置失效,严重危害设施和人员安全的,将追究相关责任人的责任。
八、附则1. 本制度由设施管理单位负责解释和修订。
2. 本制度自颁布之日起施行。
以上就是避雷装置管理制度的详细内容,希望能够对大家有所帮助。
220kV线路避雷器雷电绕击保护范围及优化应用研究

220kV线路避雷器雷电绕击保护范围及优化应用研究一、220kV线路避雷器雷电绕击保护范围分析1.1 220kV线路避雷器的工作原理220kV线路避雷器是一种用于防护高压输电线路的设备,主要作用是在系统遭受雷电冲击时将电网绕击放电至地,以保护设备和线路不受损害。
避雷器一般采用氧化锌压敏陶瓷为主要放电元件,通过分布在高压输电线路的关键位置,如母线端、分支线端等,以保护线路的安全运行。
1.2 避雷器的保护范围分析220kV线路避雷器的保护范围是指其有效防护的范围,也就是在其周围一定范围内的电力设备和线路受到雷电冲击时,避雷器能够有效地将绕击放电至地,从而保护电力设备不受损坏。
避雷器的保护范围与其参数、布置位置、环境条件等因素有关,需要进行综合分析和考量。
1.3 影响避雷器保护范围的因素避雷器的保护范围受多种因素影响,包括避雷器的放电能力、布置位置、线路参数、雷电强度等因素。
避雷器的放电能力是影响其保护范围的重要因素,其表现为对雷电脉冲的接地能力和能量吸收能力。
布置位置也会影响避雷器的保护范围,合理的布置位置可以最大程度地提高避雷器的保护效果。
二、220kV线路避雷器雷电绕击保护范围的优化应用2.1 避雷器参数的优化为了提高220kV线路避雷器的保护范围,可以从优化避雷器的参数入手。
通过合理设计避雷器的结构和参数,如增加氧化锌压敏陶瓷的数量和改变其尺寸、提高金属氧化物非线性电阻的工作电压等方式,以提高避雷器的放电能力和吸收能力,从而扩大其保护范围。
2.3 避雷器的系统优化除了单个避雷器的优化外,还可以通过系统优化的方式来提高220kV线路避雷器的保护范围。
这包括对整个避雷系统的设计和布置进行优化,使其在整个电力系统中的保护效果最大化,从而提高线路的安全性和稳定性。
2.4 避雷器与其他防护设备的配合应用除了避雷器外,还可以通过配合其他防护设备的方式来提高线路的雷电防护效果。
与避雷器配合应用雷电感应器、雷电导线等设备,形成完善的雷电防护系统,从而提高220kV线路的雷电绕击保护范围。
避雷针及避雷线保护范围

当 ≥h/2时, =(h- )p (p为高度影响系数)
(h≤30m时,p=1 , 30<h≤120m时, ) 当 <h/2时
=(1.5h-2 )备至少5m
4
在被保护高度 水平面上的保护半径确定:
二、两根等高针的保护范围的确定: 采用两针后针的保护范围的外侧与单针保护范围的确定方法相同,针的内侧部分的确定方法为:令D为两针间距离;2 等于在高度为 水平面上保护范围的最小宽度,它位于两针的连接线的中点,即距每针的距离为D/2。 确定: =1.5(h0-hx) h0为两针保护范围上部边缘最低点的高度,计算如下: 两针间距离与针高之比D/h不宜大于5。
习题:某变电站内有两根等高避雷针,高度为25米、针间距离为45米。某被保护物位于两针之间,被保护物高度为11米。试计算避雷针在被保护物高度水平面上的保护范围?
h0为两针间保护范围上部边缘最低点的高度(m) h0=h-D/7p 当D=7p 时, =0
D
三、两支不等高避雷针的保护范围: 俩针外侧的保护范围仍按单针的方法确定。俩针内侧的保护范围见下图所示,按下列方法确定:先作出较高针的保护范围的边界,之后由较低针的针的顶部作一条与地面平行线,这两者的交点对地面作垂线,将此垂线看作一假想避雷针,再作它与较低针的保护范围,这样2和3就是相当于俩根等高避雷针的保护范围。图中
避雷针在地面上的保护半径为:r=1.5h
防止设备遭受直击雷的危害,使雷击中在针、线上(不会击在被保护的电气设备上)从而起到保护作用。
2
针—集中设备、变压器等,如受雷面积不大的变电站、
线—架空线路(保护效果较差,但范围较大)
一、单支避雷针
避雷针和避雷线的保护范围
图中:h为避雷针的高度(m); 为被保护物体的高度(m); 为在高度为 的水平面上的保护半径(m)。
4-20ma防雷装置技术参数

4-20ma防雷装置技术参数
防雷装置的技术参数通常取决于制造商和型号,以下是关于4-20mA防雷装置的部分技术参数:
1. 输入信号范围:4-20mA。
2. 输出信号范围:与输入信号相同或根据需要进行配置。
3. 防雷等级:根据不同的防雷标准,如IEC61312,可达到不同的防雷等级。
4. 响应时间:对于雷电或浪涌的响应时间应尽可能短,以确保快速响应和保护设备。
5. 插入损耗:防雷装置应具有较低的插入损耗,以减少对信号的影响。
6. 接口类型:常见的接口类型包括接线端子、插座等,可根据需要进行选择。
7. 工作电压和电流:根据具体应用和设备要求进行选择。
8. 环境条件:防雷装置应能够在不同的环境条件下工作,如温度、湿度、压力等。
9. 安全性能:防雷装置应具有可靠的安全性能,如过热、过流、过压等保护功能。
避雷线的防雷保护原理及保护范围

线的高度(m)。
2.3不等高避雷线的保护范围
在实际工程中,有时用2根不等高避雷线。建立避雷针和避雷线保护范围截面如图3所示。
2根不等高避雷线外侧的保护范围分别按单根避雷线的计算方法确定。先确定最高避雷线1的保护范围,然后由较低避雷线2的顶点作水平线与避雷线1保护范围相交于点3,取点3为虚拟避雷线的顶点,建立避雷线2和具有等高h2的点3的保护范围,2与3之间距离D′,确定h0。对多根不等高避雷针,各相邻两避雷针的外侧保护范围,按2根不等高避雷针的计算方法确定;如在多角形内被保护物最大高度hx水平面上,各相邻避雷针间保护范围的一侧最小宽度bx≥0,则全部面积即受到保护。
2.4斜坡地面设置避雷线的保护范围
若被保护物需要布置在具有较大坡度地方,则避雷线的保护范围亦要倾斜,其保护范围如图4所示[1]。避雷线仅是它自己顶点影响放电过程。首先接近的地表面可以作为零电位面,所以保护范围按垂直斜坡地面高度计算确定。避雷线保护范围,垂下来的下部分自然要减小,上部分要增大。但利用山势设立的远离被保护物的避雷线,不能作为主要保护装置。
避雷线的可靠防雷保护作用,除要在保护范围内有引雷作用外,还要求避雷线的泄流通道(回路)的阻抗(包括引流线电抗和接地电阻)很小,这也是保护的必要条件。因为在雷电直击避雷线时,很高的引流线电抗和接地电阻可能产生很高的电压,引起避雷线在空气中、绝缘物或地面上对被保护物反击。
避雷线在受雷击向大地泄放电流时,产生的高电压对金属、砖石或混凝土结构一般不会造成破坏,所以像烟囱、冷水塔、架空线路杆塔、高压配电装置架构的避雷线及其引流线,均可固定在其本体上。但上述这种高电压,对于易燃、易爆和敏感电子设备和低压电气设备,很可能因出现火花或发生反击而造成起火爆炸或绝缘击穿,通常要采取降低接地电阻或设置独立避雷线等措施来消除这种危险。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
防雷装置的保护范围防雷装置的保护范围是指防雷装置保护其对象,被雷电击中的概率在0.1%以下的范围。
在防雷装置中,只对避雷针和避雷线确定其空间保护范围,而避雷网和避雷带,因为是直接设在建筑物表面上,已构成了确定的平面保护范围,不须要再计算确定。
避雷针、避雷线的保护范围与布局形式和高度有关。
避雷针、避雷线的布局形式取决于被保护物的结构尺寸(高度和面积),通常有单支、双支、三支等高,双支不等高避雷针和单根、两根平行等高,两根平行不等高避雷线等布局形式。
避雷针和避雷线的保护范围确定方法有两种,一种是折线圆锥体法,另一种是滚球法。
对于同一结构的避雷针和避雷线,滚球法比折线圆锥体法核算的保护范围要小些,即滚球法比折线圆锥法对避雷针和避雷线的保护作用要求更严格一些。
一、避雷针的保护范围(一)单支避雷针的保护范围的确定1.单支避雷针折线圆锥体法保护范围的确定,按下式计算:r 0=1.5h式中:h ——避雷针的高度(m)。
r 0——避雷针在地面上的保护半径高度为x h 水平面上的保护半径x r当x h ≥21h 时 x h =k(h —x h )当x h ≤21h 时 x r =k(1.5h —2x h )式中:k ——高度影响系数h ≤30m , k=1;30m<h ≤120m 时, k=5.5/h如图5—10所示,为单支避雷针的折线圆锥体确定保护范围,其作图方法是:作避雷针的水平底线,在底线中点作长度避雷针高度h 的垂线;从针的项点向下,按避雷针保护物防雷要求角度(一般为45°),作斜线至1/2h 处。
即构成圆锥体的上半部分;在底线上取距避雷针1.5h 的点,向上作斜线与前一斜线在1/2h 处相交,即构成了折线圆锥体。
图5—10 单支避雷针折线圆锥体法的保护范围某一高度x h 的保护半径.则作高度为x h 的水平线共XX ′相交于圆锥体母线,避雷针至交点的水平距离即为该高度的平面保护半径x r 。
依据地面保护半径r=1.5h 和x h 水平面上的保护半径x r ,可做出单支避雷针保护范围的俯视图。
通过上述作图可以看出,高度一定的单支避雷针随着保护平面的升高,避雷针的保护范围减少,要想增加其保护范围就必须增加避雷针的高度。
另外,为使单支避雷针的保护空间得到充分利用,单支避雷针应安装在被保护物的纵向中央;独立单支避雷针与被保护半径物的最短距离,在符合安装规定的情况下,应尽量靠近建筑物。
2.单支避雷针滚球法保护范围的确定:滚球法是以r h 为半径的一个球体,沿需要防直击雷的部位滚动,当球体只触及接闪器(包括被利用作为接闪器的金属物)或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)而不触及需要保护的部件时,则该部件就得到接闪器的保护,见图5—11。
图5—11 单支避雷针滚球法的保护范围滚球半径r h 的取值与建筑物防雷类别有关,第一类防雷建筑物的滚球半径r h 规定为30m ,第二类防雷建筑物的滚球半径r h 规定为45m 。
(1)避雷针高度h ≤r h 时;①距地面r h 处作一平行于地面的平行线;②以针尖为圆心,r h 为半径,作弧线交于平行线的A 、B 两点; ③以A 、B 为圆心,r h 为半径作弧线,该弧线与针尖相交并与地面相切。
从此弧线起到地面止就是保护范围。
保护范围是一个对称的锥体;④避雷针在r h 高度为XX ′平面上的保护半径x r 为避雷针轴线至锥体母线交点的水平距离,可按下列公式计算:)2()2(x r x r x h h h h h h r ---=式中:x r ——避雷针在x h 高度的XX ′平面上的保护半径(m);r h ——滚球半径(m);x h ——被保护物的高度(m)。
(2)当避雷针高度h>r h 时,在避雷针上取高度r h 的一点代替单支避雷针针尖为圆心,其余的作法同上。
(二)双支等高避雷针的保护范围1.双支等高避雷针折线圆锥体法保护范围的确定双支等高避雷针的两针外侧的保护范围按单支避雷针确定,两针间的保护范围,应通过两针的高度h 和两针间的距离D 确定。
两针之间保护范围边缘最低点的高度计算式为:当h ≤30mm 时, h 0=h —7D当h>30mm 时, h 0=h —k D7式中:h ——避雷针的高度(m)。
D ——两针间的距离(m)。
h 0——两针间保护范围边缘最低点的高度(m)。
k ——两度影响系数、取值同单支避雷针。
两针间在XX ′平面上中心线每侧的最小保护宽度为:x b =1.5(h 0—x h ) 式中:x b ——两针间在h 高度的XX ′平面上中心线每侧的最小保护宽度(m)。
由计算式可以看出,当两针之间距离增至D=7kh 时,h 0=0,两针间不再构成联合保护范围。
因此,两针间距离D 不宜过大,一般情况下,两针间距离与针高之比D /h 不宜大于5。
如图5—12所示,为双支等高避雷针的折线圆锥体法确定的保护范围,方法为:(1)作避雷针水平底线,在水平底线上确定两针距离D ,作出高度为h 的两针垂线及两针距离中点处高度为h 0=h —d/7k(k 值同单支避雷针)的垂线OO ′,通过两针顶点作AOB 弧线。
其O 点为两针间保护边缘的最底点,h 0是两针间保护范围边缘最低点的高度。
(2)上图中的右边、以h 0为高度,以1.5h 0为地面保护半径,作假想避雷针保护范围的OO ′截面圆锥图。
(3)在图上,作高度x h 的XX ′水平面,得出x h 高度的XX ′平面上的保护半径x r 和两针中线每侧的最小保护宽度x b 。
(4)作以两针为圆心,x r 为半径的圆与两侧宽度为x b 的两针中心线端点相切,即为双支等高避雷针在高度为x b 的XX ′平面上的保护范围。
图5—12 双支等高避雷针折线圆锥体法的保护范围2.双支等高避雷针滚球法保护范围的确定 双支等高避雷针的保护范围,在h ≤r h 的情况下,当两支避雷针之间的水平距离D ≥2 )2(h h h r -时,由于两针之间形成不了联合保护范围,各支避雷针的保护范围按单支避雷针的方法确定;当D<2)2(h h h r -时,两针之间形成了一定的联合保护范围,见图5—13。
图5—13 双支等高避雷针滚球法的保护范围双支等高避雷针保护范围的确定方法是:(1)AEBC 外侧的保护范围,按照单支避雷针的方法确定。
(2)C 、正点位于两针间的垂直平分线上。
在地面每侧的最小保护宽度按下列公式计算:b 0=CO=EO=2)2/()2(D h h h r -- 在AOB 轴线上,距中心线任一距离X 处,其保护范围上边缘的保护高度r h 按下列确定:222)2/()(x D h h h h r r x -+--=实际上,该保护范围上的边线是以中心线距地面r h 的一点O ′为圆心,以为半径所作的圆弧。
(3)两针间AEBC 内的保护范围,ACD 、BCO 、AEO 、BEO 各部分是类同的,以ACO 部分的保护范围为例,按以下方法确定;在任一保护高度x h 作为假想避雷针,按单支避雷针的方法逐点确定(见图5—13“1—Ⅰ剖面图”)。
(三)双支不等高避雷针保护范围1.双支不等高避雷针折线圆锥体法保护范围的确定双支不等高避雷针的两针外侧的保护范围按单支避雷针确定,两针间的保护范围,应先按单支避雷针规定的方法作出较高避雷针的保护范围,(如图5—14所示)然后经过较低避雷针的顶点B 作水平线相交于较高避雷针保护范围的A ′点,取A ′点作为一支等效避雷针的顶点,BA ′之间的保护范围按双支等高避雷针的方法确定。
其最低点高度为:h 0=h B —D ′/7k式中:h B ——较低避雷针的高度;D ′——较低避雷针与等效避雷针之间的距离。
图5—14 双支不等高避雷针折线圆锥法的保护范围2.双支不等高避雷针滚球法保护范围的确定 双支不等高避雷针的保护范围,在h 1≤r h 和h 2≤r h 的情况下,当D ≥)2()2(2211h h h h h h r r -+-时,各支避雷针的保护范围按单支避雷针的方法确定;当D<)2()2(2211h h h h h h r r -+-时,双支避雷针的保持范围见图5—15。
图5—15 双支不等高避雷针的保护范围其保护范围的确定方法:(1)AEBC 外侧的保护范围。
按照单支避雷外的方法确定。
(2)CE 线或HO ′线的位置按下列公式计算:D D h h h h h D r 2/])(2[22221211++--=(3)在地面上每侧的最小保护宽度按下式计算: 21110)2(D h h h EO CO b r --===在AOB 轴线上,A 、B 间保护范围上边线按下列公式确定: 221112)2(X D h h h h h h r r r x -+---=式中X 为距CE 线或HO ′线的距离。
实际上,该保护范围上边线是以HO ′线上距地面x h 的一点O ′为圆心,以21112)2(D h h h h r r +--为半径所作的圆弧。
(4)两针间AEBC 内的保护范围,ACO 与AEO 是对称的,BCO 与BEO 也是对称的,以ACO 部分的保护范围为例,按以下方法确定:在x h 和C 点所处的垂直平面上,以x h 作为假想避雷针,按单支避雷针的方法确定,如图5—15“Ⅰ-Ⅰ剖面图”(四)多支避雷针保护范围1.多支避雷针成直接布置时,应区别等高或不等高两种情况,分别按双支等高或不等高避雷的方法,两两组合确定其保护范围。
2.三支避雷针形成三角形布置时,应区别等高或不等高两种情况,其三角形内侧保护范围,按相邻两支等高或不等高避雷针的方法确定;如各相邻两支避雷针的最小保护宽度x b ≥0时,则全部面积均受到保护。
见图5—16。
3.四支及四支以上避雷针形成四角形或多角形布置时,可先将其分成两个或几个三角形,然后按三支避雷针成三角形布置的情况,确定其保护范围;如各边的最小保护宽度x b ≥0时,则全部面积均受到保护。
图5—16 多支避雷针保护范围例:某仓库有一栋地面库房见图5—17,原已在库房后墙中央距墙5m 处安装了一支高为20m 的独立避雷针,试校核该库房是否在避雷针的保护范围内?若未被保护可采取什么措施?图5—17 地面库的形状及尺寸解1:校核避雷针的保护范围根据避雷针尺寸和库房尺寸,见图5—18。
图5—18 库房避雷针保护范围图 由图可知,在x h =9m(屋脊高度)的水平面上的屋角和x h =5m(屋檐高度)的水平面上的檐角,均未在该避雷针的保护范围内,即该库房不能全部受到避雷针的保护。
解2:采取加高单支避雷针的措施保护库房(1)x h =9m 时,按屋角被保护的半径r h 确定单支避雷针的高度。
