电源三级防雷保护装置

塔机防雷规范

根据IEC 61312 《雷电电磁脉冲的防护》、GB 50057-94 《建筑物防雷设计规范》、GB 50054-95 《低压配电设计规范》、JGJ/T 16-92《民用建筑电气设计规范》及GBJ 64-83《工业与民用电力装置的过电压保护设计规范》中防雷及过电压规范有关防雷分区的划分和各级电源系统雷电及过电压保护要求，针对现场勘察报告中关于配电系统的描述，将其分为三个防雷区分别加以考虑。

由于单级防雷可能会带来因雷电流过大而导致的泄流后残压过大或者保护能力不足引起的设备损坏。

因此选用电源系统多级保护，可防范从直击雷到操作浪涌的各级过电压的侵袭。

1、电源一级防护：设计依据依据GB 50057-94《建筑物防雷设计规范》第六章：防雷击电磁脉冲；第四节，第6.4.1至6412条LPZ0A、LPZ0B区对电涌保护器（SPD）的要求及GB 50054-95《低压配电设计规范》第四章：配电线路的保护中有关低压防雷的有关规定；参照JGJ/T 16-92《民用建筑电气设计规范》第13部分：电力设备防雷、第14 部分接地及安全以及GBJ 64-83《工业与民用电力装置的过电压保护设计规范》第五、六、八章；DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第三章到第十章；DL/T621-1997 《交流电气装置的接地》第三章、第四章、第六章、第七章的部分条文。

设计说明依据《建筑物防雷设计规范》第六章：防雷击电磁脉冲第三节屏蔽、接地和等电位连接的要求：第6.3.4 条及第四节对电涌保护器和其他的要求：第 6.4.7条规定，在LPZOA或LPZ0B区与LPZ1区交界处，从室外引来的线路上安装SPD 当线路有屏蔽时，每个SPD 的雷电流按雷电流的幅值的30%考虑.本建筑物为二类防雷建筑物，首次雷电流幅值为150KA，电源线路为铠装埋地，TN-S配电模式，因此首次直击雷在低压配电线路上每线的分配电流为：在建筑物已安装合格的防直击雷措施后，有50%的雷电流通过引下线流入接地装置，因此每线分配电流为：150KA*50%*30%/4=5.6KA ，按《建筑物防雷设计规范》第六章：第四节：第6.4.7条要求每线标称放电电流不宜小于15KA。

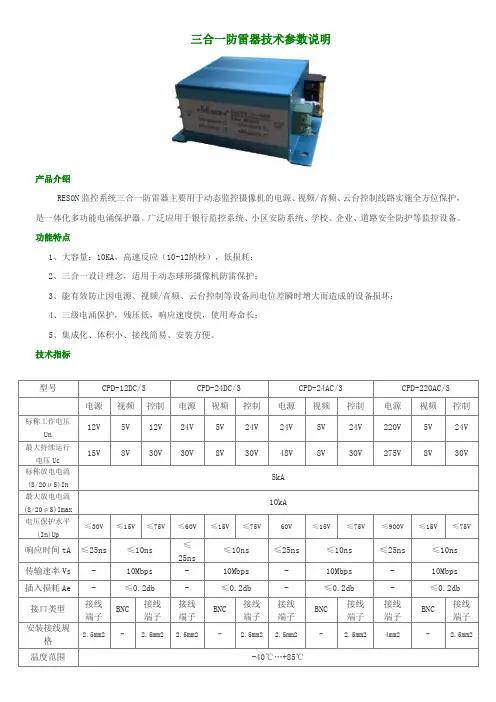

三合一防雷器技术参数说明

三合一防雷器技术参数说明产品介绍RESON监控系统三合一防雷器主要用于动态监控摄像机的电源、视频/音频、云台控制线路实施全方位保护，是一体化多功能电涌保护器。

广泛应用于银行监控系统、小区安防系统、学校、企业、道路安全防护等监控设备。

功能特点1、大容量：10KA，高速反应（10-12纳秒），低损耗；2、三合一设计理念，适用于动态球形摄像机防雷保护；3、能有效防止因电源、视频/音频、云台控制等设备间电位差瞬时增大而造成的设备损坏；4、三级电涌保护，残压低，响应速度快，使用寿命长；5、集成化、体积小、接线简易、安装方便。

技术指标型号CPD-12DC/3 CPD-24DC/3 CPD-24AC/3 CPD-220AC/3 电源视频控制电源视频控制电源视频控制电源视频控制标称工作电压Un12V 5V 12V 24V 5V 24V 24V 5V 24V 220V 5V 24V 最大持续运行电压Uc15V 8V 30V 30V 8V 30V 48V 8V 30V 275V 8V 30V 标称放电电流(8/20μS)In5kA最大放电电流(8/20μS)Imax10kA电压保护水平(In)Up≤30V ≤15V ≤75V ≤60V ≤15V ≤75V 60V ≤15V ≤75V ≤900V ≤15V ≤75V响应时间tA ≤25ns ≤10ns≤25ns≤10ns ≤25ns ≤10ns ≤25ns ≤10ns传输速率Vs - 10Mbps - 10Mbps - 10Mbps - 10Mbps 插入损耗Ae - ≤0.2db - ≤0.2db - ≤0.2db - ≤0.2db接口类型接线端子BNC接线端子接线端子BNC接线端子接线端子BNC接线端子接线端子BNC接线端子安装接线规格2.5mm2 - 2.5mm2 2.5mm2 - 2.5mm2 2.5mm2 - 2.5mm2 4mm2 - 2.5mm2 温度范围-40℃ (85)外形尺寸110*76*46(mm)外壳材料铝合金产品尺寸：安装方法：按防雷器指示将视频线，电源线，控制线分别接在防雷器输入端，用连接线把防雷器输出端与摄像机视频端口、电源接口、控制线接口连接。

数据中心防雷工程设计方案

数据中心防雷工程设计方案一、项目说明雷电存在于自然界，是大气中自然放电的现象。

由于雷云负电的感应，使附近地面积累正电荷，地面与雷云之间形成强大的电场。

当某处积累的电荷密度很大，激发的电场强度达到空气游离状态的临界值时，雷云便开始向下梯级式放电，逐渐接近地面物体达到一定的距离时，地面物体在强电场作用下产生尖端放电，形成雷云方向逐渐向上先导放电，二者汇合形成雷电通路后随之放电，发出强烈的闪电和雷击。

雷电又是年年重复发生的自然现象，每年的六-九月是雷暴的高发期。

由于闪电形成的感应电磁波和电磁脉冲会在电源线、信号线、计算机网络线路、电话线路金属环路中产生感应过电压、过电流，这感应过电压、过电流通过传输线传入设备，从而导致设备受损。

我们必须依据国家标准规范及相关法律法规等严格做好雷电的预防和防护工作。

地处地区，我市年平均雷暴日60.5天/年，属于雷电活动非常频繁的强雷区城市，数据中心是非常重要的市级中型计算中心数据中心，数据中心GB50343-2004《建筑物电子信息系统防雷技术规范》规定的电源应按B级防护等级进行设计雷电保护。

根据GB50343-2004《建筑物电子信息系统防雷技术规范》规定：二、设计依据✧GB50057-94（2000版）《建筑物防雷设计规范》✧GB50343-2004《建筑物电子信息系统防雷技术规范》GB50174-93《计算机数据中心防雷设计规范》三、设计方案㈠、线路感应雷的防护1、在数据中心配电柜开关处，设计安装一标称放电电流为80KA，最大放电电流为150KA的并联I型模块DK-380AC150电源电涌保护器,作为办公大楼电源一级防雷保护。

SPD的连接线采用BVR-16mm2铜线，接地线采用BVR-25mm2铜线接至原接地端子上。

I型模块式DK-380AC150电源电涌保护器，具有阻燃外壳、内置过流熔断器和热感断路器，遥信接口，最大通流量150KA，残压＜1500V。

2、在数据中心UPS设备输入端，设计安装一标称放电电流为40KA，最大放电电流为80KA的B63型DK-380AC80电源电涌保护器，作为数据中心电源二、三级防雷保护。

防雷分区

IEC的防雷分级问题正是考虑不同的防雷分区在等电位连接的原则下以及根据不同电气设备耐压值等级等因素对防雷等级进行区分的。

例如对电源防雷的等级划分：级别波形通流安装位置后续设备耐压值第一级防雷保护 10/350us波≥25KA 进线端＜2.5KV第二级防雷保护 8/20us波≥80KA 分配端＜2.0KV第三级防雷保护 8/20us波≥10KA 设备端＜1.5KV5.7.1.1 采用专用接地装置时，接地电阻值不应大于4Ω;5.7.1.2 采用共用接地装置时，接地电阻值不应大于1Ω;5.7.2 火灾自动报警系统应设专用接地干线，并应在消防控制室设置专用接地板。

专用接地干线应从消防控制室专用接地板引至接地体。

5.7.3 专用接地干线应采用铜芯绝缘导线，其线芯截面面积不应小于25mm2。

专用接地干线宜穿硬质塑料管埋设至接地体。

5.7.4 由消防控制室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线，其线芯截面面积不应小于4mm2。

5.7.5 消防电子设备凡采用交流供电时，设备金属外壳和金属支架等应作保护接地，接地线应与电气保护接地干线(PE线)相连接。

以下是建筑物电子信息系统防雷技术规范GB 50343—2004部分内容（可以参考）：5.2 等电位连接与共用接地系统设计5.2.1 电子信息系统的机房应设等电位连接网络。

电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、信息设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端等均应以最短的距离与等电位连接网络的接地端子连接。

等电位连接网络的结构形式有：S型和M型或两种结构形式的组合（见条文说明中的图1、图2）。

5.2.2 在直击雷非防护区（LPZOA）或直击雷防护区（LPZOB）与第一防护区（LPZ1）交界处应设置总等电位接地端子板，每层楼宜设置楼层等电位接地端子板，电子信息系统设备机房应设置局部等电位接地端子板。

各接地端子板应设置在便于安装和检查的位置，不得设置在潮湿或有腐蚀性气体及易受机械损伤的地方。

建筑物防雷的SPD三级防护设计

建筑物防雷的SPD三级防护设计摘要：雷电是一种普遍的自然现象，但是其带来的危害却日益引起人们的关注。

电子信息设备越来越多的被应用生活和生产当中，而雷电灾害对电子信息设备的损害非常巨大。

本文就重点介绍了在建筑物中的电子信息系统以SPD电涌防护器为媒介的三级防雷防护技术措施。

关键词：SPD（电涌防护器）LEMP（雷击电磁脉冲辐射）防雷区（LPZ）三级防雷雷电的危害雷电的危害大体上可分为直击雷和雷击电磁脉冲两种。

（一）直击雷：直击雷是雷雨云对大地或建筑物的放电现象。

它产生强大的脉冲电流、炽热的高温、猛烈的电动力损坏放电通道上的建筑物、输电线、室外电气、电子设备，击死击伤人员，同时产生的强烈的电磁感应和电磁辐射，对周围的电气、电子设备造成损坏或干扰。

（二）雷击电磁脉冲(LEMP)：雷击电磁脉冲是由于雷雨云之间和雷雨云与大地之间放电时，产生的电磁感应、电磁辐射以及雷雨云与输电线静电感应电荷在雷击放电瞬间泄放,产生的过电压、过电流通过连接建筑物内外的各种金属管道、电源线、信号线等进入室内设备，使用电设备损害。

下面是雷电危害的示意图图1 雷电危害示意图对直击雷的防护主要采用避雷针、避雷带、引下线及接地体等传统的外部避雷装置。

对雷击电磁脉冲的防护主要通过以下几个方面进行：1、屏蔽- 每一次屏蔽都会减小LEMP （LPZ0>LPZ1>LPZ2...) 2 、合理综合布线- 减小感应环路面积，或增加线路屏蔽来减小LEMP。

3 、SPD等电位连接（安装防雷器针对不同的线路安装不同的SPD）消除LEMP对设备的影响我重点介绍采用SPD三级防护的设计要点。

二、防雷分区·LPZ 0A - 易造受直接雷击，因而可能必须传导全部的雷电流。

LEMP*无衰减（例如大楼外部，而且不在避雷针保护范围内的部分）。

·LPZ 0B - 不易造受直接雷击，但LEMP* 无衰减（例如大楼外部，但在避雷针保护范围以内的部分）。

电路三级防雷设计

电路三级防雷设计
一、避雷针
避雷针是防雷系统中的基础部分，主要作用是引雷，将雷电引入地下，从而保护建筑物和设备免受雷击损害。

避雷针一般安装在建筑物顶部或高处，与大地连接，形成一个导电的通道。

当雷电击中避雷针时，电流会通过避雷针引入地下，从而避免雷电对其他设备和线路的损害。

二、防雷器
防雷器是一种电子设备，用于限制瞬态过电压和泄放浪涌电流，从而保护电子设备免受雷电和其他瞬态过电压的损害。

防雷器通常安装在电源线路、信号线路等电子设备的入口处，用于拦截雷电和瞬态过电压，将它们引入地下，从而保护设备免受损害。

三、接地系统
接地系统是防雷系统中的重要组成部分，主要作用是将电流引入地下，从而避免雷电对设备和线路的损害。

接地系统一般由接地体、接地线和接地装置等组成，其中接地体是埋入地下的金属导体，用于将电流引入地下；接地线是连接接地体和设备的导线；接地装置是接地线的末端，用于将电流引入地下。

在接地系统中，需要选择合适的接地方式和材料，并按照规定的要求进行设计和施工。

总之，电路三级防雷设计是一个系统性的工程，需要综合考虑多种因素，包括设备的电压、电流、雷电活动的频率和强度等。

在设计防雷系统时，需要根据具体情况进行分析和评估，并选择合适的防雷
方案和技术，以达到保护设备和人员的安全的目的。

三级防雷规范

竭诚为您提供优质文档/双击可除三级防雷规范篇一：电源三级防雷方案机房系统统合防雷设计单位：成都凯德曼科技有限公司设计方案二0一0年防雷设计依据xx机房系统的雷电过电压及电磁干扰防护，是保护电源线路、设备及人身安全的重要技术手段，是确保电气、电子设备运行必不可缺少的技术环节。

本方案的设计依据：1．gb50057-94（2000年版）《建筑物防雷设计规范》为使建筑物防雷设计因地制宜的采用防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠，技术先进，经济合理。

2．gb50343-20xx《建筑物电子信息系统防雷技术规范》本规范主要对建筑物电子信息系统综合防雷工程的设计、施工、验收、维护和管理做出规定和要求。

3．jgj/t16-92《民用建筑电气执行规范》为在民用建筑电气设计中更好地贯彻执行国家的技术政策，作到安全可靠，技术先进、经济合理、维护方便。

本规范使用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计，并应选用合适的定型产品及经过检测的优良产品。

4．iec62305-1/2/3/4/5《雷电的防护》本标准介绍了雷电防护的基本知识，雷电风险管理方法，以及在不同应用环境，雷电防护措施的设计、安装和维护的准则。

此为最新国际iec标准。

5．iec1312《雷电电磁脉冲的防护》本标准为建筑物内或建筑物顶部信息系统有效的雷电防护系统的设计、安装、检查、维护；并对装有这系统（如电子系统）的建筑物评估lemp屏蔽措施的效率的方法。

针对现有的防雷器（spd）应用在防雷区概念安装上提出相关的要求。

6．iec61643《spd电源防雷器》本标准对电源防雷器用于交直流电源电路和设备上，额定电压在1000Va.c.或1500Vd.c.。

电源防雷器分级分类测试和应用。

7．iec61644《spd通讯网络防雷器》本标准对通讯网络防雷器用于通信信号网络系统，这类防雷器内置过压过流元器件，额定电压在1000Va.c.或1500Vd.c.。

一级、二级、三级防雷的区别

一、防雷等级第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、人工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。

二、具有0区或10区爆炸危险环境的建筑物。

三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大坡坏和人身伤亡者。

第二类防雷建筑物：一、国家级重点文物保护的建筑物。

二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。

三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。

四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。

五、具有1区爆危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。

六、具有2区或11区爆炸危险环境的建筑物。

七、工业企业内有爆炸危险的露天钢质封闭气罐。

八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。

九、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。

第三类防雷建筑物：一、省级重点文物保护的建筑物及省级档案馆。

二、预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a的部、省级办公建筑物及其重要或人员密集的公共建筑物。

三、预计雷击次数大于或等于0.06次/a，且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物。

四、预计雷击次数大于或等于0.06次/a的一般性工业建筑物。

五、根据雷击后对工业生产的影响及产生的后果，并结合当地气象、地形、地质及周围环境等因素，确定需要防雷的21区、22区、23区火灾危险环境。

六、在平均雷暴日大于15d/a的地区，高度在15m及以上的烟囱、水塔等孤立的高耸建筑物；在平均雷暴日小于或等于15d/a的地区，高度在20m及以上的烟囱、水塔等孤立的高耸建筑物。

二、建筑物的防雷设计要求一级防雷建筑物的防雷设计要求a.应在屋顶上装设避雷针，或者在屋角、屋脊、女儿墙和屋檐装设避雷带，并在屋面上装不大于10m×10m的金属网格。

三级防雷的介绍

随着现代社会的发展，建筑物的规模不断扩大，其内各种电气设备的使用日趋增多，尤其是计算机网络信息技术的普及，建筑物越来越多采用各种信息化的电气设备。

我国每年因雷击破坏建筑物内电气设备的事件时有发生，所造成的损失非常巨大。

因此建筑物的防雷设计就显得尤为重要。

直击雷和感应雷是雷电入侵建筑物内电气设备的两种形式。

直击雷是雷电直接击中线路并经过电气设备入地的雷击过电流；感应雷是由雷闪电流产生的强大电磁场变化与导体感应出的过电压，过电流形成的雷击。

根据国家标准《建筑物防雷设计规范》GB50057-94（2000年版）规定，建筑物的防雷区划分为LPZ0A，LPZ0B，LPZ1，LPZn+1等区（各区的具体含义本文不再赘述）。

将需要保护的空间划分为不同的防雷分区，是为了规定各部分空间不同的雷击电磁脉冲的严重程度和等电位联结点的位置，从而决定位于该区域的电子设备采用何种电涌保护器在何处以何种方式实现与共同接地体等电位联结。

建筑物直击雷的保护区域为LPZOA区，其保护设计已为电气设计人员所熟知，根据国家标准《建筑物防雷设计规范》GB50057-94（2000年版），设计由避雷网（带），避雷针或混合组成的接闪器，立柱基础的钢筋网与钢屋架，屋面板钢筋等构成一个整体，避雷网通过全部立柱基础的钢筋作为接地体，将强大的雷电流入大地。

建筑物感应雷的保护区域为LPZ0B，LPZ1，LPZn+1区，即不可能直接遭受雷击区域；感应雷是由遭受雷击电磁脉冲感应或静电感应而产生的，形成感应雷电压的机率很高，对建筑物内的电气设备，尤其低压电子设备威胁巨大，所以说对建筑物内部设备的防雷保护的重点是防止感应雷入侵。

由感应雷产生的雷电过电压过电流主要有以下三个途径：（1）由供电电源线路入侵；高压电力线路遭直击雷袭击后，经过变压器耦合到各低压0.38KV/0.22KV线路传送到建筑物内各低压电气设备；另外低压线路也可能被直击雷击中或感应雷过电压。

据测，低压线路上感应的雷电过电压平均可达10KV，完全可以击坏各种电气设备，尤其是电子信息设备。

通信电源设备的防雷保护及措施探讨

２通信电源设备的三级防雷电防护
三级防雷是通信电源设备必要的防护措施。由于通信
３通信电源机房防雷保护装置
我们电源设备一般从高压设备就开始有一级防雷，这局（）建筑物及机房内的电源设备及其他通信设备遭受也是相当重要的。我们引入的高压是１ｋ站的０ｖ的从这个角度直击雷或感应雷破坏的程度不同，以对局（）的通信讲从电网侧就有防雷，所站内以保护整个电网的安全，备上的防设系统，按雷击电磁场及电压、流冲击波在通信系统各个雷器用来对我们高压设备侧以内到变压器，也是通信电应电这交界处具有不同的强度分别采用相应的措施进行分级保源系统的重要组成部分，的在于限制入侵雷电波的幅值，目护，样才能使雷击的损失减少到最低程度。这高压电气设备的过电压不至于超过其冲击耐压值，高压而如果将整个通信局（）为一个防雷的被保护整体设备进线端上的保护器的主要目的是限制电流经过防雷器站做（括建筑物）一般是按建筑物整体、入局（）电力电的雷电流的幅值及入侵雷电流的陡度。包，出站的缆、机房内通信电源的交流配电设备及整流器的先后顺序设备装防雷器的目的和原则应当使被保护处于防雷器将局（）站的通信电源系统划分为四级防雷保护区。第１级的保护范围，免其遭受雷电的损害，障通信安全，雷避保当防雷保护设施主要包括通信局（）设物顶端的避雷针、电来袭时防雷器对地面的电位很高，如防雷器与被保护站建假避雷网、筑物墙内的钢框架及钢筋互连结构，（）每的高压电气设备之间的绝缘距离不够，很可能在经过雷建局站内就层楼的接地汇集线，穿整个局（）接地总汇集线，地击后，贯站楼接使其与高压设备之间发生放电现象，种现象叫反这引入线及接地网的联合接地方式。击。此时防雷器仍有极大可能在经过雷击后，雷电的高将第１级防雷保护设施主要是与通信局（）站的主体建筑压位加至被防雷器保护的所有设备上，成设备损坏，生造发同设计并且要求一同施工完成。第１级防雷保护设施主通信中断事故。要是用来防止直击雷对通信局（主体建筑造成破坏。直站）我们在所有电源设备中选择电源避雷器也十分重要。击雷一旦与避雷针或避雷网发生雷击放电时，击浪涌电电源避雷器中电容器和热熔保险丝的选择也很重要。电源雷流将经过建筑物内的钢框架及钢筋互连结构流入接地引入避雷器长期工作在电网中，于电容器的质量问题造成电由线，最后经接地网泻放回大地。在雷击电流经过的导电体源避雷器整机损坏的事例也很多，因此电容器的耐压选择周围将产生很强的电磁场。也不容忽视，特别是耐受脉冲高电压的冲击能力由于雷第 Ⅱ级防雷保护主要对非直接的感应雷的防护措施，电具有强大的电击电流，此电源避雷器中的热熔保险丝因在第 Ⅱ级防雷保护区内的设备由于感应雷击的电磁耦合将的作用也很重要，当雷电流超过电源避雷器最大承受能力会感应出的浪涌电压，于处在此保护区内的通信设备装时，于过流作用，使保险丝瞬间断开，到过流和温度由由可起

三类防雷设计要求

三类防雷设计要求一、基本概念防雷设计是指为了保护建筑物、设备和人员免受雷电侵害，采取一系列防雷措施的工程设计。

防雷设计要求主要包括三个方面：防雷保护等级、防雷接地系统和防雷装置。

二、防雷保护等级要求防雷保护等级是根据建筑物或设备所处的区域、高度和使用性质确定的，分为四个等级：一级、二级、三级和四级。

不同等级的建筑物或设备对雷电侵害的防护要求不同。

1. 一级防雷保护等级要求一级防雷保护等级适用于对人身安全要求极高的建筑物或设备，如医院、火车站等。

在一级防雷保护等级要求下，建筑物或设备需要采取多重防护措施，包括建立多个接地系统、安装避雷针等。

2. 二级防雷保护等级要求二级防雷保护等级适用于对人身安全要求较高的建筑物或设备，如学校、商场等。

在二级防雷保护等级要求下，建筑物或设备需要采取适当的防护措施，包括建立接地系统、安装避雷针等。

3. 三级防雷保护等级要求三级防雷保护等级适用于对人身安全要求一般的建筑物或设备，如住宅、办公楼等。

在三级防雷保护等级要求下，建筑物或设备需要采取基本的防护措施，包括建立接地系统、安装避雷针等。

4. 四级防雷保护等级要求四级防雷保护等级适用于对人身安全要求较低的建筑物或设备，如工厂、仓库等。

在四级防雷保护等级要求下，建筑物或设备需要采取简单的防护措施，包括建立接地系统等。

三、防雷接地系统要求防雷接地系统是指将建筑物或设备与地面有效连接的系统。

防雷接地系统要求主要包括接地装置、接地电阻和接地导体。

1. 接地装置要求接地装置是防雷接地系统的核心部分，主要由接地体和接地引下线组成。

接地体需要埋设在地下，形状可以是棒状、板状、网状等，材料可以是铜、铝等导电材料。

接地引下线需要与接地体连接，并与建筑物或设备连接。

2. 接地电阻要求接地电阻是指接地装置与地面之间的电阻。

接地电阻的大小直接影响到防雷接地系统的效果。

通常要求接地电阻小于10欧姆，以确保接地系统能够有效地将雷电流引入地下。

3. 接地导体要求接地导体是指将接地装置与建筑物或设备连接的导体。

三级防雷要求

三级防雷要求三级防雷要求什么是三级防雷？三级防雷是指针对建筑、设备和电子设备等在雷暴天气下遭受雷击威胁的防护措施。

通过提供多层次的防护，保护建筑物、设备和人员免受雷击的危害。

防雷要求三级防雷主要包括以下方面的要求：1.建筑物的防雷要求–建筑物应设置避雷针或避雷网，以引导雷电迅速而安全地释放到地面。

–建筑物的金属构件应采用导电性良好的材料，以便将雷电迅速导入地下。

–电缆、照明设备等应采取防雷措施，如设置避雷器、接地装置等。

2.设备的防雷要求–暴露在户外的设备应设置避雷装置，以减少雷击威胁。

–设备内部电缆应采取防雷措施，包括设置避雷器、导线绝缘等。

–设备应配备可靠的接地装置，以在雷击时迅速将雷电引入地下。

3.电子设备的防雷要求–电子设备应配备各级防雷器，以抵御雷击对设备的损害。

–电子设备的信号线路应采取防雷措施，如设置防雷器、信号线绝缘等。

–系统应备有有效的接地装置，以将雷击引入地下。

防雷要求解释举例为了更好地理解三级防雷的要求，以下举例解释：•建筑物的防雷要求：–在一座高层建筑上，应设置避雷针或避雷网，并与金属构件连接，以引导雷电进入地下，保护建筑物及其居民不受雷击威胁。

–电缆和照明设备应安装避雷器，并与良好的接地装置连接，以防止雷击造成电器设备的损坏。

•设备的防雷要求：–在一个户外的通信设备上，应设置避雷装置，如避雷器，以减少雷电对设备的影响。

–设备内部的电缆应设置避雷器，并采用绝缘良好的导线，以保护设备内部的电子元件免受雷击的破坏。

•电子设备的防雷要求：–一台计算机应配备合适的防雷器，以保护计算机及其内部的电子元件不受雷击的危害。

–计算机的信号线路应使用防雷器进行保护，并配备有效的接地装置，以迅速将雷电引入地下。

通过以上防雷要求的举例，可以更好地理解三级防雷的相关要求和措施，以提供全面的防护，保护建筑、设备和电子设备不受雷击的损害。

浪涌装置、避雷器、漏保、空开、断路器区别

现在家家户户都离不开用电，家用电器安全也越来越被大家所重视。

为了保护我们的用电安全，各式各样能够断开电路的装置都被生产出来了，其中大家比较了解的有浪涌装置、避雷器、漏保、空开、断路器，不过大家分不清这几种保护装置有什么区别，今天我们就来了解一下浪涌装置、避雷器、漏保、空开、断路器的区别。

希望能够对大家有所帮助。

（1）浪涌和空开的区别
1）浪涌保护器
浪涌保护器（SPD）又称为“防雷器”和“避雷器”，是限制电气回路、通讯线路中强烈的瞬态过电压产生的浪涌，从而起到保护设备的作用。

其工作原理是当线路中出现瞬间过电压或过电流时，浪涌保护器会迅速导通，将线路中的浪涌泄放入大地。

按照保护设备的不同，可分为电源浪涌保护器和信号浪涌保护器两类。

其中电源浪涌保护器按照同容量的不同可一级电源浪涌保护器、二级电源浪涌保护器、三级电源浪涌保护器和四级电源浪涌保护器；信号浪涌保护器可分为网络信号浪涌保护器、视频浪涌保护器、监控三合一浪涌保护器、控制信号浪涌保护器、天馈信号浪涌保护器等。

2）空气开关
空气开关又称为断路器，当电路中电流超过额定电流时会自动断开，并对电路或电气设备发生短路、过载等进行保护。

例如照明、泵房等电源都可以用空气开关控制。

其工作原理是通过开关的电流超过一定电流时会因发热使金属片弯曲，开关脱扣，切断电源，保护线路中的设备不因过大的电流而损坏。

3）两者的区别
工作原理不一样：
浪涌保护器在线路中瞬态过电压增大时，会及时导通，将线路上的过电压泄放入地；而空气开关在线路上电流超过额定电流时，会自动断开，保护用电设备。

三级防雷包括哪三级

第一级防雷保护：当建筑物本身装有避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380/230V 低压配电电路处，需要采用防雷器（箱）来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害；在此我们选用大放电电流100KA以上的防雷箱，安装于大楼总配电机房内。

第二防雷保护：根据国际IEC61312和国内相关规范要求，应在各楼层电源总开关处和配置相应的防雷器作为保护。

第三级防雷保护：机房供电电源UPS控制开关处,配置相应的防雷器作为保护。

电源防雷三级保护方案雷电传播途径雷电过压对大楼内部电子设备的损害主要有以下三个途径:1)直击雷经过接闪器(如避雷针、避雷带、避雷网等)而直放入地,导致地网地电位上升,高电压由设备接地线引入电子设备造成地电位反击.2)电流经引下线入地时,在引下线周围产生磁场,引下线周围的各种金属管(线)上经感应而产生过电压.3)大楼或机房的电源线和通信线等在大楼外受直击雷或感应雷而加载的雷电压及过电流沿线窜入,入侵电子设备.按照国家规范,本方案按第三类防雷设施进行设计1、电源系统防雷防过压保护措施1)电源第一级防雷保护:选用我司LGA1003J(标称放电电流100KA,最大通流容量100KA,8/20波形,响应时间≤25ns)防雷箱安装在总配电箱处。

2)电源第二级防过压保护:选用我司LGA40/4(标称放电电流40KA,最大通流容量60KA,8/20波形,响应时间≤25ns)过压器组合模块,或LGA403J防雷箱，分别安装机房所在楼层分配电箱处,3)第三级为防雷防过压组合保护:选用LGA101Z电源防雷插座,在通讯与网络机房的的重要设备和普通设备（如服务器，路由器、集线器、工作站等等）都可分别使用插座式防雷设备进行三级分流限压精细保护。

2、信号系统直击雷和感应雷防护从室外进入机房的ADSL通信线路,大都暴露户外,而且走线较长,最容易遭受雷电感应产生强大的感应电流,从而通过线路损害连接设备及其后接设备.为此,我们在通讯设备连接线的端口前加装LGX-RJN5-1网络信号防雷器来对设备进行保护.3、等电位连接措施在网络中心机房防静电地板下,沿着地面上布置40×4紫铜排,形成闭合环接地汇流母排.并采用等电位连接线4-10mm2铜芯线及螺栓紧固的线夹作为连接材料,将配电箱金属外壳、电源地、避雷器地、机柜外壳、服务器外壳、UPS外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统(设备的外壳),以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排.同时将人工地及在机房找出建筑物主钢筋,经测试确与避雷带连接良好,用f14镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来.为有效阻止地电位反击给设备带来冲击,需在等电位母排与大楼主钢筋间采用地电位反击器.4、接地措施不论是防直击雷还是感应雷,不论是采用避雷针还是采用专用防雷器,都必须有良好的接地装置,因此接地技术是安全管理工作的重要环节.根据学校的实际地形,我们在靠近机房的大楼旁做一套人工接地体,具体如下:1)接地装置的选择:接地体采用2.5m或1.5M长LGD01B的铜包钢,接地带采用16平方或25平方的铜线.接地干线采用40×4的热镀锌扁钢.2)接地装置的施工:接地体间间距=3m,接地体顶端埋深>0.5m,接地体距建筑物间距>3m.接地体与接地带要可靠焊接,并作防腐处理.计算机网络机房防雷一、防雷的原因每年计算机网络因雷击而损坏的事例屡见不鲜，给政府、银行、企业等造成了巨大的损失和工作上的不便，然而对于雷雨多发地区，更容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。

三级配电箱标准配置

三级配电箱标准配置引言三级配电箱是电力系统中重要的组成部分，用于将电能从高压侧传输到低压侧，并将电能供应给各个用电设备。

标准配置的三级配电箱能够满足一般的大型建筑物或工业设施的用电需求。

本文将介绍三级配电箱的标准配置及其功能。

一、主开关器主开关器是三级配电箱的核心部件，用于控制整个配电系统的接通和断开。

通常情况下，主开关器采用空气断路器，具有高断路能力和可靠的短路保护功能。

主开关器还能够实现手动和远程控制，方便操作和维护。

二、母线系统母线系统用于将电能从主开关器传输到各个支路，为各个支路供电。

标准配置的母线系统通常采用铜排，具有良好的导电性能和耐高温性能。

母线系统还可以根据实际需求进行调整，以满足不同支路的电能分配需求。

三、保护装置为了保护配电系统的安全运行，标准配置的三级配电箱通常装备了多种保护装置。

其中包括过载保护器、短路保护器、漏电保护器等。

这些保护装置能够及时检测到故障情况并采取相应的保护措施，防止故障扩大和发生意外事故。

四、照明和插座回路标准配置的三级配电箱通常包含照明回路和插座回路。

照明回路用于给建筑物内的照明设备供电，插座回路用于给电器插座供电。

这些回路通常具有独立的保护装置，以保证其安全可靠的供电。

五、监控系统为了更好地监控和管理配电系统，标准配置的三级配电箱通常还配备了监控系统。

这个系统可以实时监测电流、电压、功率等参数，并通过显示屏或远程监控软件展示给用户。

监控系统还可以对异常情况进行报警，并记录历史数据以供分析和维护。

六、其他配置除了以上主要配置，标准配置的三级配电箱还可能包含一些其他附加配置，以满足特定需求。

例如，备用电源系统、UPS系统、防雷装置等。

这些配置可以根据实际需要进行选择和配置，以提高配电系统的可靠性和安全性。

结论三级配电箱作为电力系统的重要组成部分，标准配置的三级配电箱能够满足大多数大型建筑物或工业设施的用电需求。

通过主开关器、母线系统、保护装置、照明和插座回路以及监控系统等配置，配电箱能够实现电能的传输、分配和保护，并为用户提供安全、可靠的电能供应。

pdu防雷等级

pdu防雷等级
PDU（Power Distribution Unit，电源分配单元）的防雷等级通常是指该设备能够承受雷电冲击的能力。

这种能力通常用来保护设备免受雷电或电源浪涌带来的损害。

防雷等级通常分为几个级别，这些级别基于它们能够承受的能量水平或冲击波形。

在讨论PDU的防雷等级时，常见的指标包括：
I级防雷保护：用于保护建筑物免受直接雷击造成的损害。

这通常涉及到非常高的能量水平。

II级防雷保护：用于保护电气设备免受近距离雷电冲击的影响。

这包括了较高的能量水平，但低于I级。

III级防雷保护：通常用于保护敏感的电子设备免受远距离雷电或电源浪涌的影响。

这些通常是能量水平较低的情况。

PDU的防雷设计往往包括浪涌保护器（SPD，Surge Protection Device），它们能够吸收或分散由雷电引起的高电压，防止这些电压达到连接的设备。

不同的PDU模型可能具有不同的防雷等级，具体取决于其设计和预期用途。

选择合适的防雷等级对于保护数据中心、服务器室或其他关键设施中的设备至关重要。

在选择PDU时，应考虑所在地区的雷电活动频率以及连接设备的敏感性。

电源防雷器的选型

电源防雷器的选型1、电源防雷器的分类 1）按产品性能分类:电压开关型SPD——采用放电间隙技术，可最大限度的消除电网后续电流，疏导10/350μs的模拟雷电冲击电流，按照IEC61312-3的要求，一般用在LPZOB-LPZ1区中电源系统的防雷器。

（亦称短路型SPD）产品特点：雷电通流量大，无漏泄电流，多用于建筑物的总配电系统，实用于各种供电系统制式中。

电压限制型SPD——采用压敏器件，其可较大程度减低电网上的残压，疏导8/20μs的模拟雷电冲击电流，按照IEC61312-3的要求，一般用在LPZ1-LPZ2区中电源系统的防雷器。

产品特点：反应时间快，残压低，应用于TN制式保护效果较好。

（在TT制式中如有漏泄电流，可能引起地电位的升高）复合型SPD——由电压开关型组件和电压限制型组件组合而成的防雷器。

其特性随所加电压的特性可表现为电压开关型、电压限制型或两者特性皆有。

（通常指相线与零线之间采用压敏防雷模块，而零线与地线之间采用放电间隙防雷模块（NPE模块）的防雷器）产品特点：在接地阻抗高或地线接触不良的情况下，因防雷器接在相线与零线之间，而相线与零线回路阻抗主要是供电变压器和电缆，阻抗很低而故障电流很大，流经防雷器的电流可使前端保护断路器或熔断器动作，把防雷器与电网隔离。

2）按保护级别分类: 防雷器按IEC分类方法，分为I、II、III级（顺序对应为B、C、D三级）B级（第I级）防雷器——适用于LPZOA区或LPZOB区与LPZ1区交界面处的等电位连接，能承受直击雷的能量和释放部分直接雷击电流的防雷器。

C级（第II级）防雷器——适用于LPZ1区与LPZ2区交界面处的等电位连接，能够释放由远距离或传导雷击以及开关转换而引起的电涌的防雷器。

D级（第III级）防雷器——适用于LPZ2区与其后续防雷区交界面处的等电位连接，为了保护线路末端的单个负载而设计的防雷器。

3）按电源特性分类: 分为单相交流、三相交流和直流三种。
