单片机实验二
单片机实验报告
单片机实验报告学院：姓名：学号：指导老师：目录第一章实验内容、目的及要求 (2)一、内容 (2)二、目的及要求 (3)第二章实验 (3)实验一数字量输入输出实验 (3)实验二定时器/计数器实验 (4)实验三Ａ/Ｄ、Ｄ/Ａ转换实验 (11)实验四串行通信设计 (20)第三章实验体会 (28)第一章实验内容、目的及要求一、内容实验一数字量输入输出实验阅读、验证C语言程序功能。
使用汇编语言编程，完成实验指导书之“3.1 数字量输入输出实验”基本实验项目。
实验二定时器/计数器实验阅读、验证C语言程序功能。
使用汇编语言编程，完成实验指导书之“3.3 定时/计数器实验”基本实验项目。
提高部分：定时器控制LED灯由单片机内部定时器1，按方式1工作，即作为16位定时器使用每0.05秒钟T1溢出中断一次。
P1口的P1.0-P1.7分别接八个发光二极管。
编写程序模拟时序控制装置。
开机后第一秒钟L1，L3亮，第二秒钟L2，L4亮，第三秒钟L5，L7亮，第四秒钟L6，L8亮，第五秒钟L1，L3，L5，L7亮，第六秒钟L2，L4，L6，L8亮，第七秒钟八个LED灯全亮，第八秒钟全灭，以后又从头开始，L1，L3亮，然后L2，L4亮……一直循环下去。
实验三Ａ/Ｄ、Ｄ/Ａ转换实验阅读、验证C语言程序功能。
使用汇编语言编程，完成实验指导书之“4.3 A/D转换实验”项目（P64）和“4.4 D/A转换实验”项目。
提高部分：（要求：Proteus环境下完成）小键盘给定（并显示工作状态），选择信号源输出波形类型（D/A 转换方式），经过A/D采样后，将采样数据用LED灯，显示当前模拟信号值大小及变化状态。
实验四串行通讯实验阅读、调试C语言程序功能。
使用汇编语言编程，完成实验指导书之“3.7 串口通讯实验”项目。
（要求：实验仪器上完成）提高部分：（要求：Proteus环境下完成）利用单片机实验系统，实现与PC机通讯。
功能要求：将从实验系统键盘上键入的数字，字母显示到PC机显示器上，将PC机键盘输入的字符（0-F）显示到单片机实验系统的数码管上。

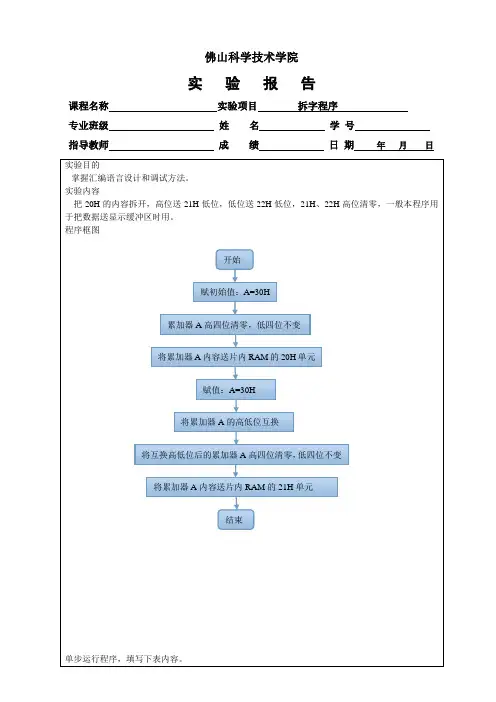

单片机实验二 拆字程序 实验报告
ORG 30H
00H
00H
30H
MOV A,30H
00H
30H里的数
30H里的数
ANL A,#0FH
30H里的数
高四位清零，低四位不变
高四位清零，低四位不变
MOV 22H,A
22H里的数
A高四位清零，低四位不变
A高四位清零，低四位不变
MOV A,30H
A高四位清零，低四位不变
30H里的数
30H里的数
将累加器A内容送片内RAM的20H单元
赋值：A=30H
将累加器A的高低位互换
将互换高低位后的累加器A高四位清零，低四位不变
将累加器A内容送片内RAM的21H单元
结束
单步运行程序，填写下论分析值
实际运行结果值
ORG 00H
00H
00H
00H
LJMP STAR
00H
00H
SWAP A
30H里的数
30H里的数高低位数转换
30H里的数高低位数转换
ANL A,#0FH
30H里的数高低位数转换
高四位清零，低四位不变
高四位清零，低四位不变
MOV 21H,A
21H里的数
A里面的数
A里面的数
SJMP $
00H
00H
00H
END
00H
00H
00H
思考
如何用断点方式调试本程序。
把光标指向语句左边，然后单击，会出现一个符号。同样的方法对需要在结束语句左边做同样的事情，然后全速运行，按下停止按钮，程序就会在相应的位置停止。
佛山科学技术学院
实验报告
课程名称实验项目拆字程序
专业班级姓名学号
单片机实验二
单片机实验报告二系部名称：专业班级：学号：姓名：指导教师：实验成绩日期实验二单片机I/O口实验——模拟开关灯一、实验要求利用单片机、按钮开关和发光二极管，构成一个模拟开关灯的系统。
单片机P3.0引脚接开关，P1.0接发光二极管的阴极，当开关闭合时，发光二极管亮；开关打开时，发光二极管灯灭。
二、实验目的1.了解单片机I/O口输入输出的使用。
2.掌握单片机I/O口位操作的编程。
3.掌握简单的分支程序的设计。
三、实验内容1.开关状态的检测单片机的P3.0脚接有一个按钮开关K，单片机对开关K状态的检测是检测单片机的P3.0端口的输入电平，只有高低电平两种。
当开关K闭合时，即P3.0脚输入为低电平；当开关K打开时，P3.0脚输入为高电平。
2.输出控制使用共阳极发光二极管，阳极接+5V，阴极接P1.0端口。
当P1.0端口输出高电平，即P1.0=1时，这时发光二极管D1熄灭；当P1.0端口输出低电平，即P1.0=0时，这时发光二极管D1亮。
源代码：ORG 00HSTART: JB P3.0,X1CLR P1.0AJMP START X1 : SETB P1.0AJMP STARTEND四、实验结果五、实验心得通过本次实验基本了解了用单片机设计开关灯的工作流程，通过编写汇编程序实现了开关灯的设计，复习并更加掌握汇编语言，进一步掌握了P1口和P3口的功能，复习了汇编语言中跳转指令的用法。
实验中不时出现一些小的错误，让我深刻体会到，理论与实践的差距。
我们应该多做实验，提高自己的动手能力。
单片机实验报告——矩阵键盘数码管显示
单片机实验报告信息处理实验实验二矩阵键盘专业：电气工程及其自动化指导老师：***组员：明洪开张鸿伟张谦赵智奇学号：152703117 \152703115\152703118\152703114室温：18 ℃日期：2017 年10 月25日矩阵键盘一、实验内容1、编写程序，做到在键盘上每按一个键(0－F)用数码管将该建对应的名字显示出来。
按其它键没有结果。
二、实验目的1、学习独立式按键的查询识别方法。
2、非编码矩阵键盘的行反转法识别方法。
3、掌握键盘接口的基本特点，了解独立键盘和矩阵键盘的应用方法。
4、掌握键盘接口的硬件设计方法，软件程序设计和贴士排错能力。
5、掌握利用Keil51软件对程序进行编译。
6、会根据实际功能，正确选择单片机功能接线，编制正确程序。
对实验结果能做出分析和解释，能写出符合规格的实验报告。
三、实验原理1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。
2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。
3、识别键的闭合，通常采用行扫描法和行反转法。
行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。
行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。
然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。
这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。
由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。
单片机实验多字节加减法
实验二实现多字节加(减)法一、 实验目的：a)熟悉单片机指令系统，b)学会用汇编语言编写计算程序二、 实验内容:(一)实验要求：正确建立工程文件、编写程序，会利用keil进行程序调试并观察运行结果。
z基本要求：编写程序，将存放在内部RAM起始地址为20H和30H的两个3字节无符号相加，结果存放在内部RAM单元70H、71H、72H中（低位对应低字节）。
数据要求初始化：参考将20H和30H分别存放两个三字节的无符号数333333H和222222H。
z提高要求：将基本要求中的“相加”改成“减法”，其它要求与基本要求相同，数据要求初始化：参考将20H和30H分别存放两个三字节的无符号数333333H和223344H。
编写相应的程序并给予适当的注释。
(二)实验基本步骤：1.打开Keil，新建工程：Project/New Project，输入工程名，并保存2.选项选择器件：Atmel 的89C513.新建程序文本，并另存为该文件为汇编文件格式： (1)“File/New”，(2) File/Save As/键入欲使用的文件名及后缀名，即“文件名.asm”。
再单击“保存”4.添加该文件该工程：回到编辑界面后，单击“Target 1”前面的“＋”号，然后在“SourceGroup 1”上单击右键，单击“Add File to Group ‘Source Group 1’”选择刚才新建的汇编文件。
5.在keil的汇编文件中输入程序代码，并编译，调试。
(1)写完代码后单击“Project”菜单，再在下拉菜单中单击“Built Target”选项（或者使用快捷键F7），编译成功后(0个errors)，（每次修改程序后都要重新编译下，才能生效）。
(2)再单击“Debug”菜单，在下拉菜单中单击“Start/Stop Debug Session”（或者使用快捷键Ctrl+F5）,点击RUN进行运行，或者按F11进行单步运行。
单片机实验 实验二 P 口输入 输出实验
实验二 P1口输入、输出实验一、实验目的学习Pl口的使用方法。
学习延时子程序的编写和使用。
进一步熟悉星研Star16L仿真器系统的操作，和EL-Ⅱ型通用接口板实验电路结构，学习使用PROTEUS仿真软件实现单片机的虚拟仿真。
掌握虚拟仿真与实际系统仿真的有机衔接。
二、实验仪器和设备PC机、星研Star16L仿真器系统+仿真头PODPH51(DIP)、EL-Ⅱ型通用接口板实验电路，PROTEUS仿真软件。
三、实验内容1）P1口做输出口，经过74LS04反相器接八只发光二极管，编写程序，使发光二极管循环点亮。
2）（选作）P1口既做输入又做输出，在P1.0~P1.3口接四个平推开关，通过开关的不同位置向P1.0~P1.3输入不同的状态，然后利用输入指令读取所设开关状态，为验证输入结果的正确与否，将它们输出到P1.4~P1.7，经过74LS04反相器驱动发光二极管。
四、实验结果1）循环点亮八只发光二极管。
取P1.0口接出第一个二极管，以此类推，第八个接P1.7口。
Proteus 仿真图①循环左移，即从第一个二极管开始点亮到第八个二极管实验程序：ORG 0000HSTART:MOV R2,#8MOV A,#01H ;先让第一个发光二极管点亮LOOP: MOV P1,A ;从P1口输出到发光二极管LCALL DELAYRL A ;循环左移（从第一个发光二极管开始一直往下一个二极管）DJNZ R2,LOOP ;判断移动是否超过8位，未超过则继续循环LJMP START ;循环发光DELAY:MOV R5,#5 ;延时0.5秒子程序DEL1: MOV R6,#200DEL2: MOV R7,#126DEL3: DJNZ R7,DEL3DJNZ R6,DEL2DJNZ R5,DEL1RETEND仿真结果：发光二极管从D1开始发光，依次往下到D8，然后循环这一过程。
实验结果：发光二极管从第一个开始发光，依次往左到第八个，然后循环这一过程。
单片机原理及应用实验二报告
单片机原理及应用实验二报告实验二：单片机IO口的输入输出实验一、实验目的：1.理解并掌握单片机IO口的输入输出原理；2.掌握基础的输入输出编程技巧；3.熟悉单片机实验的基本流程和实验报告格式。
二、实验器材：1.STM32F103C8T6开发板2.LED灯3.电阻（220Ω）4.面包板、杜邦线等。
三、实验原理：单片机的IO口是实现与外部器件进行通信的重要接口，通过编程，我们可以控制IO口的状态（低电平或高电平）来实现对外部器件的控制或检测。
IO口的输入输出原理主要有两种：1.三态输出方式：通过设置IO口的DDR寄存器来将IO口设置为输出模式（推挽输出），并通过设置IO口的ODR寄存器来控制IO口的输出状态为低电平或高电平；2.上拉输入方式：通过设置IO口的DDR寄存器来将IO口设置为输入模式，同时设置IO口的CR寄存器的PUPD位为上拉使能，通过读取IO口的IDR寄存器可以获取IO口的输入状态。
四、实验步骤：1.连接电路：将STM32F103C8T6开发板的VDD和VSS（即5V和GND）分别连接到面包板的3V3和GND，将LED的阳极（长脚）连接到STM32F103C8T6开发板的PA0引脚，将LED的阴极（短脚）通过一个220Ω的电阻连接到GND。
2. 打开Keil uVision5软件，创建一个新的工程，并选择适合的芯片型号（STM32F103C8T6）。
3.编写代码实现将PA0引脚设置为输出模式，并控制LED的亮灭。
五、实验代码：```c#include "stm32f10x.h"void GPIO_Configuration(void)GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);int main(void)GPIO_Configuration(;while (1)GPIO_SetBits(GPIOA, GPIO_Pin_0); // 点亮LEDGPIO_ResetBits(GPIOA, GPIO_Pin_0); // 关闭LED}```六、实验结果与分析：七、实验心得：本次实验主要学习了单片机IO口的输入输出原理，了解了三态输出方式和上拉输入方式，并通过实际编写代码的方式，在STM32F103C8T6开发板上实现了控制LED的亮灭。
单片机实验二数制转换类程序设计
单片机实验二数制转换类程序设计【实验目的】1.了解数制转换的基本概念及原理。
2.掌握单片机对数制转换的程序设计方法。
【实验器材】1.STC89C52单片机实验箱2. Keil C51开发环境3.电源、连接线等【实验原理】数制转换是将一个数值在不同进制间互相转换的过程。
常见的进制包括二进制、八进制、十进制和十六进制。
在程序设计中，经常需要进行不同进制间的转换，例如从二进制转换为十进制、从十进制转换为十六进制等。
【程序设计】本实验设计一个数制转换类的程序，实现二进制、八进制、十进制和十六进制之间的转换。
基本思路：1.输入数字和当前进制。
2.根据当前进制将输入的数字转换为十进制。
3.根据目标进制将十进制数转换为目标进制并输出。
【程序示例】```#include <reg52.h>#include <stdio.h>//二进制转十进制int binaryToDecimal(char *binary)int length = 0;while (binary[length] != '\0')length++;}int decimal = 0;int base = 1;for (int i = length - 1; i >= 0; i--) if (binary[i] == '1')decimal += base;}base *= 2;}return decimal;//十进制转二进制void decimalToBinary(int decimal, char *binary) int index = 0;while (decimal > 0)binary[index++] = (decimal % 2 == 1) ? '1' : '0'; decimal /= 2;}binary[index] = '\0';//反转二进制字符串int i = 0;int j = index - 1;while (i < j)char temp = binary[i];binary[i] = binary[j];binary[j] = temp;i++;j--;}//十进制转八进制void decimalToOctal(int decimal, char *octal)int index = 0;while (decimal > 0)octal[index++] = (decimal % 8) + '0';decimal /= 8;}octal[index] = '\0';//反转八进制字符串int i = 0;int j = index - 1;while (i < j)char temp = octal[i];octal[i] = octal[j];octal[j] = temp;i++;j--;}//十进制转十六进制void decimalToHexadecimal(int decimal, char *hexadecimal)int index = 0;while (decimal > 0)int remainder = decimal % 16;if (remainder < 10)hexadecimal[index++] = remainder + '0';} elsehexadecimal[index++] = remainder - 10 + 'A'; }decimal /= 16;}hexadecimal[index] = '\0';//反转十六进制字符串int i = 0;int j = index - 1;while (i < j)char temp = hexadecimal[i];hexadecimal[i] = hexadecimal[j]; hexadecimal[j] = temp;i++;j--;}void maichar input[100];int currentBase; // 当前进制int targetBase; // 目标进制printf("请输入一个数字：");scanf("%s", input);printf("请输入当前进制：");scanf("%d", ¤tBase);printf("请输入目标进制：");scanf("%d", &targetBase);printf("转换结果为：");switch (currentBase)case 2://二进制转十进制int decimal = binaryToDecimal(input); //十进制转目标进制switch (targetBase)case 8:char octal[100];decimalToOctal(decimal, octal);printf("%s\n", octal);break;}case 10:printf("%d\n", decimal);break;}case 16:char hexadecimal[100]; decimalToHexadecimal(decimal, hexadecimal); printf("%s\n", hexadecimal);break;}}break;case 8://八进制转十进制decimal = atoi(input);//十进制转目标进制switch (targetBase)case 2:char binary[100];decimalToBinary(decimal, binary);printf("%s\n", binary);break;}case 10:printf("%d\n", decimal);break;}case 16:char hexadecimal[100]; decimalToHexadecimal(decimal, hexadecimal); printf("%s\n", hexadecimal);break;}}break;case 10://十进制转目标进制switch (targetBase)case 2:char binary[100];decimalToBinary(atoi(input), binary); printf("%s\n", binary);break;}case 8:char octal[100];decimalToOctal(atoi(input), octal); printf("%s\n", octal);break;}case 16:char hexadecimal[100];decimalToHexadecimal(atoi(input), hexadecimal); printf("%s\n", hexadecimal);break;}}break;case 16://十六进制转十进制decimal = atoi(input);//十进制转目标进制switch (targetBase)case 2:char binary[100];decimalToBinary(decimal, binary);printf("%s\n", binary);break;}case 8:char octal[100];decimalToOctal(decimal, octal);printf("%s\n", octal);break;}case 10:printf("%d\n", decimal);break;}}break;}```【实验结果】1.运行程序后，程序会提示输入一个数字、当前进制和目标进制。
单片机课程实验二： 独立按键电路设计
单片机课程实验二：独立按键电路设计专业：通信工程学号：1610111183 姓名：石万里一、实验步骤：在实验一STC89C52单片机控制8个流水灯的实验的基础上进行此实验。
本次实验目标：通过两个独立按键控制流水灯的变化，使得8个流水灯代表的8进制数，在按下K1键后自动加一，按下K2键后，自动减一，采用下降沿外部中断触发。
电路图在实验一的基础上进行改装，让P32与P33各自通过一个独立按键接地，手绘电路图如图1.1所示：图1.1独立按键电路图1.2独立按键电路焊接成果实验程序编写烧录后，在keil软件中生产hex文件，再烧录到单片机芯片中，再给电路板上电即可。
之后是实验程序的编写，流水灯程序编写好并在学习板上测试成功后，即可把芯片放到自己焊接的电路板上上电测试电路板，如果成功即可找老师验收，不成功需要用万用表对电路板进行测试，测试时先把万用表档位调到欧姆档，测试本实验焊接的独立按键电路是否存在开路，并检查是否存在有未焊接的部分，是否有虚焊漏焊的情况，是否上电测试时晶振未安装，电路板检查后继续进行测试，然后再检查、测试，直到自己焊接的电路板功能正常。
若是在学习板上程序未成功，则需要对程序进行修改，重新编译、烧录，不断测试。
二、流水灯程序：org 0000Hljmp mainorg 0003hljmp jiayiorg 0013hljmp jianyiorg 100h main:setb ex0setb IT0setb ex1setb IT1setb eamov r4,#07hmov r3,#07hmov r2,#02hmov a,#0fehmov p1,aloop2:acall delay next: rl aacall delaymov p1,adjnz r4,next here: acall delay//mov a,p1rr amov p1,adjnz r3,heremov r4,#07hmov r3,#07hdjnz r2,loop2acall delay loop1:mov a,#07chmov p1,asjmp loop1 delay:mov r5,#19h delay1:mov r6,#19h delay2:mov r7,#0ffhdjnz r7,$djnz r6,delay2djnz r5,delay1 retjiayi:mov a,p1dec aacall delaymov p1,asjmp jiayiretijianyi:mov a,p1inc aacall delaymov p1,asjmp jianyiretiend三、实验总结：实验结果如下图所示：前五张图片是加一结果，最后两张图片是减一结果因为拍照速度太慢，故加一减一在图中看起来可能不连续，但程序完全正确，已经过实验验证，本人建议最好录视频作为作业上交此实验是建立在实验一的基础上进行的，故相对较为简单，只需要P32与P33各自加独立按键接地即可。
实验二p3.3口控制p1口实验
工商学院 单片机实验
• 一、实验目的 • 1、掌握P1口和P3口的使用方 法； • 2、学习跳转指令的用法；
单片机实验
• 二、实验内容 • P3.3口作为输入口，外接脉冲 信号，P1口作为输出口，接八 只发光二极管。 • 要求：P3.3口每输入一个脉冲 信号， P1口控制的发光二极管 按照十六进制加一的方式点亮。
单片机实验
开始
三、程序流程
是
P3.3为高吗？ 否 延时 是
P3.3真为高吗？
否 P3.3为低吗？ 是
否
延时
是 P3.3真为低吗？
否 P1口按照十六进制加一顺序点亮
单片机实验
四、实验电路图
单片机实验
• • • • • •
五、接线 P1.0-P1.7接在八只发光二级管； P3.3口接开关； 六、相关知识介绍 1、P1口按照十六进制加一的顺序点亮； 2、JB和JNB分别代表什么意思，有何不同？
单片机实验
• 思考题： • 1、说出跳转和调用指令的区别是什么？ 。 • 2、总结P3口的其它功能。
单片机实验
单片机实验
3、按键的去抖动
单片机实验
• 程序框架
ORG 0000H
START:
A1:
MOV A,#00H
JB P3.3,A1 LCALL DELAY JB P3.3,A1
A2: AY: END
….
单片机实验
重点
• • • • 编程重点 1、输入脉冲信号的判断 2、I/O在作为输入口的时候应注意什么？ 3、跳转和调用的区别是什么？
单片机原理实验报告
单片机原理实验报告班级：姓名：学号：实验日期：成绩：实验一基本操作实验目的：熟悉伟福仿真机软件的基本操作，熟悉MCS-51指令。
实验内容A：数据传送程序实验程序：实验步骤：(1)从起始地址开始全速运行程序Ⅰ,检查运行结果, 外部数据窗口中7000H～700FH单元的内容皆为00H；(2)按要求修改程序如Ⅱ，用单步/跟踪运行程序, 查看寄存器和外部数据窗口；(3)在PLUS处设置断点，从起始地址开始全速运行程序，查看寄存器和外部数据窗口；(4)清除断点，用运行到当前行方式将程序运行到PLUS的下一条指令，查看运行结果是否正确。
实验内容B： 1 , 当X>0时求符号函数Y= 0 , 当X=0时-1 , 当X<0时实验程序：实验步骤：（1）准备好三个有代表性的数据，分三次用单步/跟踪方式运行程序，注意PC指针的变化；当（40H）= _____(X>0) 时，ACC.7= 0 , 运行后(41H)= _01H_____（Y= 1），当（40H）= _00H____(X=0) 时，ACC.7= 0 , 运行后(41H)= __00H____（Y= 0），当（40H）= _____(X<0) 时，ACC.7= 1 , 运行后(41H)= FFH （Y=﹣1）（2）思考：能否用“JC POSI ”指令替代“JB ACC.7, POSI ”指令, 修改运行程序，验证结果。
注意“CJNE A, #00H, NZEAR”执行后CY位为0/1 ？单片机原理实验报告班级：姓名：学号：实验日期：成绩：实验二输入/输出控制实验实验目的：掌握单片机I/O口输入输出的控制方法，学会编写数码管的显示程序。
实验内容A：P1 口做输出口，接8只发光二极管L1～L8（高电平时发光二极管点亮），编写程序，使L1～L8流水闪烁。
ORG 0000HSTART: MOV A,#01HMOV R2,#08HLOOP:MOV P1,ALCALL DELAYRL ADJNZ R2,LOOPAJMP STARTDELAY:MOV R5,#40 ;延时1秒D1:MOV R6,#50D2:MOV R7,#248D3:DJNZ R7,D3DJNZ R6,D2DJNZ R5,D1RETEND实验内容B：P1 口做输入口，接拨动开关K1～K8。
单片机实验报告二 单片机IO口实验
南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2019.4.16 实验成绩：实验二单片机I/O口实验（一）实验目的1.掌握单片机最小系统的构成，学习如何控制I/O口来驱动发光二极管，掌握移位和软件延时程序的编写。
2.熟练掌握STC型开发板的使用方法和注意事项。
3.掌握应用STC_ISP烧录过程；（二）设计要求利用51单片机及4个LED发光二极管，设计一个单片机流水灯程序，P4.7 /P4.6/ P1.6/ P1.7 来演示跑马灯。
其中流水灯的变化形式多样。
（三）实验原理STC实验箱单片机型号为IAP15W4K32S4-Student，其在线编程与在线仿真可由Keil uVision4集成开发环境和STC系列单片机在线可编程（ISP）电路实现：1.设置STC仿真器：运行STC-ISP在线编程软件，选择“keil 仿真设置”选项，如图1所示，单击“添加型号和头文件到keil中/ 添加STC仿真器驱动到keil中”，弹出“浏览文件夹”对话框，在浏览文件夹中选择keil的安装目录，单击“确定”按钮即完成添加。
根据所用芯片，单击“将IAP15W4K32S4-Student设置为仿真芯片”。
图12.Keil uVision4环境设置：选择菜单命令Project →Options for Target →Debug，选中“STC Monitor-51 Driver”，勾选“Load Application at Startup”选项和“Run to main()”选项，如图2所示。
单击图2右上角的“settings”按钮，弹出硬件参数设置对话框，如图2所示，根据仿真电路所使用的串口号（本机所用为串口5）选择串口端口，如图3所示：图2图33.STC15单击串口TTL电平通信模块结构如图4所示，P1.6、P1.7、P4.6、P4.7所连接的LED灯为共阳极LED，控制对应I/O口为低电平即可点亮LED。
单片机实验二 定时器实验程序
sbit L3=P0^7;
unsigned char keynum;
unsigned int lasttime=100;
bit bset=0;
unsigned char keyscan();
void display();
unsigned char getkey();
void set();
code unsigned char table[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71};
sbit H1=P3^6;
sbit H2=P3^7;
sbit L1=P0^5;
void main()
{
TMOD=0X01;
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
TR0=1;
ET0=1;
EA=1;
P1M1=0x00;
P1M0=0xff;
while(1)
{
keynum=keyscan();
display();
set();
}
}
void timer0() interrupt 1
{
P1=0X00;
W1=1;
W2=0;W3=1;W4=1;
P1=table[(unsigned char)(lasttime%1000/100)]|a;
}
else if(ct1<60)
{
P1=0X00;
W2=1;
W3=0;W4=1;W1=1;
P1=table[(unsigned char)(lasttime%1000%100/10)]|a;
单片机实验报告2
《单片机应用系统设计》实验报告院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员：评定成绩：审阅教师：硬件实验一I/O口输入/输出及控制实验Ⅰ、I/O口输入/输出实验一、实验目的1、学习单片机I/O口的使用方法2、学习延时子程序的编写和使用二、实验内容1、I/O口输出：P1口做输出口，接八只发光二极管，编写程序让发光二极管循环点亮。
2、I/O口输入/输出：P1.0、P1.1做输入口接两个拨动开关；P1.2、P1.3做输出口，接两个发光二极管。
编写程序读取开关状态，将此状态在发光二极管上显示出来。
编程时应注意P1.0、P1.1作为输入口时应先置1，才能正确读入值。
三、实验步骤1、I/O口输出硬件连接连线连接孔1 连接孔21 P1.0 L02 P1.1 L13 P1.2 L24 P1.3 L35 P1.4 L46 P1.5 L57 P1.6 L68 P1.7 L7MCS51的P1口循环点灯2、I/O口输入/输出硬件连接连线连接孔1 连接孔21 K4 P1.02 K5 P1.13 P1.2 L44 P1.3 L5MCS51的P1口输入/输出3、实验说明（1）对于MCS51，P1口是准双向口。
它作为输出口时与一般的双向口使用方法想同；但准双向口用作输入口时，因其结构特点必须对它置“1”，否则读入的数据容易产生错误。
（2）8051延时子程序的延时计算问题，对于程序DELAY:MOV R6, #0HMOV R7, #0HDELAYLOOP:DJNZ R6, DELAYLOOPDJNZ R7, DELAYLOOPRET查指令表可知MOV和DJNZ指令均需两个指令周期，在12MHz晶振时，一个机器周期时间为：12/12MHZ=1ms，该延时子程序延时：(256X255+2)X2X1us=130ms。
4、分别连接硬件并执行相关程序，记录结果。
四、提高要求修改I/O口输出程序，先1、3、5、7灯亮，延时后2、4、6、8灯亮，交替点亮。
《单片机技术》实验(2022级自动化1201～02电气1201～02)教案
《单片机技术》实验(2022级自动化1201～02电气1201～02)教案课程教案课程名称：单片机技术实验任课教师：王韧所属院部：电气与信息工程学院教学班级：自动化1201～02、电气1201～02教学时间：2022—2022学年第二学期湖南工学院课程基本信息湖南工学院教案用纸实验一数据传送实验一、本次实验主要内容1、Keil软件的使用方法和调试。
2、存储器之间数据传送的方法和循环程序设计。
3、MCS-51系列单片机堆栈的使用。
二、实验目的与要求1、掌握单片机的汇编指令系统及汇编语言程序设计方法。
2、掌握单片机的存储器体系结构。
3、熟悉Keil软件的功能和使用方法。
4、掌握单片机应用程序的调试方法。
三、实验重点难点MOV、MOV某指令的用法特点。
四、实验方法和手段讲授、演示、操作、仿真、提问。
五、作业与习题布置写出实验报告。
P1湖南工学院教案用纸一、实验内容或原理1、实现单片机内部RAM之间，外部RAM之间以及内部RAM与外部RAM之间的数据传送。
2、利用Keil软件编辑、汇编、调试、运行实验程序并记录实验数据。
二、设计要求1、编写程序将00H～0FH16个数据分别送到单片机内部RAM30H～3FH单元中。
2、编写程序将片内RAM30H～3FH的内容传送至片内RAM40～4FH单元中。
3、编写程序将片内RAM40H～4FH单元中的内容传送到外部RAM4800H～480FH单元中。
4、编写程序将片外4800H～480FH单元内容送到外部RAM5800H～580FH单元中。
5、编写程序将片外RAM5800H～580FH单元内容传送回片内RAM50H～5FH单元中。
三、实验报告要求1、实验目的和要求。
2、设计要求。
3、实验程序流程框图和程序清单。
4、实验总结。
5、思考题。
四、思考题1、说明MCS-51系列单片机对片内RAM和片外RAM存贮器各有哪些寻址方式？2、说明指令MOVA，20H和MOVC，20H中的20H含义有什么不同？传送指令中的助记符MOV，MOV某，MOVC各适用于访问哪个存储器空间？P2湖南工学院教案用纸实验后记：P3湖南工学院教案用纸实验二单片机并行I/O口的应用实验一、本次实验主要内容1、利用单片机并行I/O口控制流水灯。
单片机实验报告二-数码管显示实验
单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。
最终按照要求实现了单片机控制数码管的计数器。
关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。
本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。
本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。
通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。
二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。
表示不同数字的符号被编码成一个数字码。
七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。
单片机实验2实验报告
MOV R1, 07H
LJMP W2
CA4: MOV R4, #0FEH
W3: MOV A, R1
XRL A, #04H
JZ K3
MOV A, R1
JNZ TZ
K3: MOV P3, R4
CLR FM
LCALL delay500ms
SETB FM
LCALL delay500ms
v=keyscan();//调键扫描程序
}
break;
case 2:
temp=0x7f;
while(v==2||v==0)/*流水灯逆时针测试*/
{
P3=temp;
delay1s();
a=temp<<7;
temp=temp>>1;
temp=a|temp; /*或者用temp=_cror_(temp,1);*/
v=keyscan();//调键扫描程序
}
break;
case 4: temp=0xfe;
while(v==4||v==0)/*数码管显示数字0-7测试*/
{
P3=temp;
FM=0;
delay500ms();
FM=1;
delay500ms();
a=temp>>7;
temp=temp<<1;
temp=a|temp; /*或者用temp=_crol_(temp,1);*/
{
while(1)
{
switch(v)
{
case 1:
temp=0xfe;/*流水灯顺时针流水测试*/
while(v==1||v==0)
{
P3=temp;
单片机实验报告(学期全部实验)
单片机程序设计实验报告姓名：学号：专业班级：第二节课：实验一：1357，2468位置的灯交替闪烁一实验要求1357，2468位置的灯交替闪烁。
二硬件连接图与结果三原理简述程序直接控制LED各位置的灯亮灭，时间间隔简单的用了一个延时的语句。
四程序#include<reg51.h>main (){int i;P0=0XAA; //1357四个灯亮for (i=0;i<=25000;i++); //延时程序P0=0X55; //2468四个灯亮for (i=0;i<=25000;i++); //延时程序}五所遇问题与解决方式程序比较简单，没有遇到问题。
实验二：流水灯一实验要求流水灯，一个接一个的灯亮，亮到最后一个后，全部的灯亮，然后重头开始。
二硬件连接图与结果三原理简述程序定义第一个位置的灯亮，通过一个时间间隔，运用一个循环移位程序转移到下一个灯，移位7次后全部的灯亮，最后定义整个循环。
时间间隔简单的用了一个延时的语句。
因为移位时是直接补0，发送低电平不亮，所以直接移位达到要求。
四程序//流水灯#include<reg51.h>main (){int i,j;while(1){P0=0X01; //第1个灯亮for (i=0;i<=30000;i++); //延时程序for(j=0;j<=7;j++) //移位循环程序{P0=P0<<1; //移位for (i=0;i<=30000;i++); //延时程序}P0=0xff; //全亮for (i=0;i<=30000;i++); //延时程序}}五所遇问题与解决方式程序比较简单，没有遇到问题。
实验三：跑马灯一实验要求一个接一个的灯亮，前面亮过的等依旧亮，直到最后一个灯，最后重新开始，循环。
二硬件连接图与结果三原理简述程序定义第一个位置的灯亮，通过一个时间间隔，运用一个循环移位程序转移到下一个灯，移位7次后全部的灯亮，最后定义整个循环。
实验二单片机IO口的使用
实验二单片机IO口的使用实验目的：掌握单片机IO口的使用方法，了解IO口的输入输出功能。
一、实验介绍在单片机系统中，IO口是通过端口来实现与外部设备的通信。
IO口可以用来输入控制信号或者输出数据信号，是单片机与外部世界交互的重要接口。
二、实验器材与工具1.单片机开发板2.扁平灯泡3.蜂鸣器4.电阻、电容等元器件5.逻辑分析仪三、实验步骤1.简单的IO口输出实验将一个扁平灯泡连接到单片机的一个IO口上，并将该IO口配置为输出模式。
实验中，可以通过控制该IO口的高低电平来控制灯泡的亮灭。
2.IO口输入实验将一个开关连接到单片机的一个IO口上，并将该IO口配置为输入模式。
实验中，可以读取该IO口的电平状态，来判断开关的状态。
3.组合实验将多个扁平灯泡和开关连接到单片机的IO口上，并通过控制和读取IO口的电平状态来实现各种功能。
可以实现灯泡的闪烁、扁平灯泡的亮度调节、蜂鸣器的控制等功能。
四、实验原理1.IO口模式设置单片机内部有寄存器用于控制IO口的工作模式。
通过设置相应的寄存器来将指定的IO口配置为输入或者输出模式。
2.IO口输出控制IO口的输出控制是通过操作相应的寄存器来实现的。
输出操作可以将指定的IO口设置为高电平或者低电平。
3.IO口输入读取IO口的输入读取也是通过操作相应的寄存器来实现的。
读取操作可以获取指定IO口的电平状态，以判断外部设备的状态。
五、实验总结通过这次实验，我学会了单片机IO口的配置与使用方法。
IO口是单片机与外部设备交互的重要接口，掌握了IO口的使用方法后，可以实现各种功能，如灯光控制、开关检测等。
同时，我也了解到了IO口的原理和应用场景，为以后的电子设计打下了基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仲恺农业工程学院实验报告纸
信科院（院、系）计算机科学与技专业计机班组课
实验三外部中断实验
一、实验目的
掌握 8051单片机外部中断的使用方法。
二、实验内容
实验电路如下图所示。
通过用手动逐个向 8051 单片机的 0 INT 输入单脉冲，申请中断。
每中断一
次，依次使 8051 单片机向 P1口输出 55H、AAH、55H……。
三、参考程序流程图
四、实验程序
ORG 0000H
AJMP MAIN ;跳转到主程序
ORG 0003H ;外部中断 0（INT0）的入口地址
MOV P1, A ;将A 中的数据送到P1 口显示
CPL A ;对A 中的数据取反
RETI ;中断返回
ORG 0020H ;主程序地址
MAIN: SETB EA ;CPU 开中断
SETB IT0 ;设置中断触发方式为边沿触发
SETB EX0 ;外部中断0 开中断
MOV A, #55H ;A 中预置数据55H
SJMP $ ;等待中断信号
实验结果：
实验一开始时，由初始值55H，转换为二进制数了0101 0101，意味着一开始只有L1.0、L1.2、L1.4、L1.6四盏灯亮，当你按一下单脉冲按钮时，刚不亮的四盏灯L1.1、L1.3、L1.5、L1.7亮，L1.0、L1.2、L1.4、L1.6四盏灯灭了，这是由于刚按下的单脉冲触发了中断信号，由程序可以看出中断使得P1口的数据取反。
用C语言的程序
#include<reg51.h>
void int0_srv() interrupt 0{
p1=~p1;
}
void main(){
p1=0x55;
EA=1;
IT0=1;
EX0=1;
while(1);
}
实验四定时器实验
一、实验目的
1.掌握8051 单片机内部定时器的使用方法, 学习电子音响--喇叭的应用电路及编程。
二、实验内容及实验原理
⒈音阶由不同频率的方波产生，音阶与频率的关系如表3-8-1 所示。
⒉方波的频率由定时器控制定时器控制产生，定时器计数溢出后产生中断，将P1.2 取反
即可。
每个音阶对应的定时器初值,可按下法计算。
晶振为6MHz 时，由于音阶1 的频率是262Hz，设定时器的初值为X，则
1 / (262*2) = ((65536-X)*12) / (6*106)
可得X=64582D=0FC46H
3、实验内容:连续发出1、2、3、
4、
5、
6、
7、i、i、7、6、5、4、3、2、1 的音乐。
三、参考程序流程图
五、参考程序DSQ-1.ASM 中断方式
ORG 0000H
LJMP MAIN
ORG 1BH
JMP T1INT ;定时器1 中断入口地址
ORG 0100H
MAIN: MOV SP,#60H
ANL TMOD,#0FH ;定时器1 置为方式1
ORL TMOD,#10H
ORL IE,#88H ;允许定时器1 中断
MAIN1: MOV DPTR,#TONE ;置TONE 表首地址MOV A,#00H ;TONE 表偏移量
LOOP: MOVC A,@A+DPTR ;读TONE 表中的TH1 值JZ MAIN1 ;为0 则转MAIN1,进入下一周期MOV TH1,A ;TONE 表中的高字节送TH1 和R5 MOV R5,A
INC DPTR ;从TONE 表中读出TL1 的值
MOV A,#00H
MOVC A,@A+DPTR
MOV R6,A
SETB TR1 ;启动定时器1
INC DPTR
MOV A,#00H
MOVC A,@A+DPTR ;从TONE 表中取出音的时间
MOV R2,A
LOOP1: MOV R3,#80H ;延时
LOOP2: MOV R4,#0FFH
DJNZ R4,$
DJNZ R3,LOOP2
DJNZ R2,LOOP1
INC DPTR ;TONE 表地址加1,指向下一个音调
MOV A,#00H
JMP LOOP
T1INT: CPL P1.2 ;取反得到一定频率的方波,使喇叭
;发出一定音高的音调
CLR TR1 ;停止定时器1 计数
MOV TH1,R5 ;重置定时器1 时间常数
MOV TL1,R6
SETB TR1 ;恢复定时器1 计数
RETI
TONE: DB 0FCH,46H,04H,0FCH,0AEH,04H ;音调表
DB 0FDH,0BH,04H,0FDH,34H,04H
DB 0FDH,83H,04H,0FDH,0C8H,04H
DB 0FEH,06H,04H,0FEH,22H,04H
DB 0FEH,22H,04H,0FEH,06H,04H
DB 0FDH,0C8H,04H,0FDH,83H,04H
DB 0FDH,34H,04H,0FDH,0BH,04H
DB 0FCH,0AEH,04H,0FCH,46H,0CH
DB 00H,00H,00H
END
实验结果
连续发出1、2、3、4、5、6、7、i、i、7、6、5、4、3、2、1 的音乐。
思考题：
（1）试说明51系列单片机定时器的使用方法。
答：定时/计数器有两种T0和T1，当C/T=0是当作定时器使用，接下来要选取工作方式，定时器T0有四种工作方式，但T2只有T0的前3种工作方式，然后要分别为由高8位和低8位的两个特殊功能寄存器THX和TLX赋初值，然后要开总中断即EA=1，再开中断允许位（是ET0=1还是ET1=1）最后要启动定时器
（2）试说明51系列单片机外部中断如何使用。
答：先确定外部中断源（T0还是T1），选取中断触发方式（是脉冲触发方式还是电平触发方式），然后要开总中断即EA=1，再开外部中断允许位（是EX0=1还是EX1=1）。
（3）定时器实验参考程序的第七和第八条语句起到什么作用？为什么这样写？答：第七条语句的作用是将TMOD的高四位清零，低四位不变，第八条语句的作用是将TMOD高四位的最低位置1，其余不变。
（4）定时器的输入脉冲与机器周期一样，为振荡器频率的1/12。
若本次实验中，时钟频率为6.144MHz。
要采用中断方法实现1秒的延时，要在定时器1中设置一个时间常数即计数初值，使其每隔0.1秒产生一次中断，CPU响应中断后将R0中计数值减一，令（R0）=0AH，即可实现1秒延时。
请计算出计数初值。
选择方式1:M1M0=01
0.1s=100ms=100000us
方式1的最大定时是65536u,不够，则应该循环几次才行，这里定t=50000us, 则只需循环两次即可，a=2^16-t*fosc/12=2^16-50000*6.144/12=39936=ox9c00;
编程为：
#include<reg51.h>
Void t1_1() interrupt 1{
Unsigned char i;
for(i=0;i<2;i++){
TH1=0X9C;
TL1=0X00;
}
}
void main(){
TMOD=0X10;
EA=1;
ET1=1;
TR1=1;
For(RO=OxA;R0<1;R0--){
While(1);
}
}
（5）修改程序，外部中断产生时，使发光二极管闪亮移位方向改变
答：ORG 0000H
AJMP MAIN ;跳转到主程序
ORG 0003H ;外部中断 0（INT0）的入口地址
RL A ;对A 中的数据左移一位
RETI ;中断返回
ORG 0020H ;主程序地址
MAIN: SETB EA ;CPU 开中断
SETB IT0 ;设置中断触发方式为边沿触发SETB EX0 ;外部中断0 开中断
MOV A, #55H ;A 中预置数据55H
SJMP $ ;等待中断信号。
