49个建筑防水工程标准化节点做法
(完整)建筑施工防水节点做法详图
建筑施工防水节点做法详图1管道穿楼板堵塞
2 地漏口堵塞节点
3 穿卫生间烟道防水节点
4 厨房烟道防水节点
5 穿墙管道堵塞节点
6 穿墙螺杆洞堵塞节点
7 混凝土雨棚/空调板防水节点
8 预制空调管孔洞大样
9 外墙抹灰分格缝、滴水做法节点10屋面落水口侧排地漏节点
11 屋面排气管设置大样（上人屋面根据使用需要可采用盲沟做法）12外墙铝合金窗防渗漏节点
13 烟道出屋面防水节点
14 阳台花池防水做法
15女儿墙、分格缝节点
16 管道穿越楼板、屋面板预埋套管做。
外墙防水防渗工程实体质量标准化指导做法
外墙防水防渗工程实体质量标准化指导做法-烟道防渗漏1 •浇筑楼板混凝土同步预留直径20mmPVC凹槽，安装前放置2根直径14mm钢筋，并在上一层管道底部设置4个凹口，使上下烟道连接处紧密吻合，安装高度、定位准确2 .烟道洞口凿毛,楼板面沿烟道洞口外50mm内均凿毛；3 .烟道安装完成,在烟道壁四周浇筑50×100mm细石混凝士反坎，防止烟道内、外渗漏4 .烟道外壁与混凝土接触相接处留设IoX1Omm凹槽，槽内密封胶封缝5 .1.5mm厚JS聚合物水泥防水涂料两遍，上翻高度高出楼地面300mm。
二、屋面女儿墙/变形缝防水构造1 .工艺流程(1)女儿墙阴角抹圆弧角T清理基层一涂刷基层处理剂T铺贴附加层卷材一热熔铺贴大面积卷材一热熔封边一泛水收头(2)变形缝阴角抹圆弧角T清理基层一涂刷基层处理剂T铺贴附加层卷材一热熔铺贴大面积卷材一热熔封边一泛水收头T填放衬垫材料T加扣金属盖板2 .控制要点(1)基层必须达到平整、坚实、干净.干燥。
同时要用铲刀把附着在基层表面的砂粒,浮浆等杂物铲除，然后用扫帚将基层表面清扫干净。
对有油污、铁锈(如雨水管处)等处，要用溶剂进行处理。
(2)女儿墙泛水处的防水卷材应满粘,墙画口屋面转角处的卷材宜空铺，空铺宽度不应小于200mm o(3)低女儿墙防水材料可直接铺至压顶下，泛水收头应采用水泥钉配垫片钉压固定和密封膏封严；涂膜应直接涂刷至压顶下，压顶应做防水处理。
(4)变形缝的泛水高度不应小于250mm,防水层应铺贴到变形缝两侧碎或砌体反坎的上部。
(5)防水层和防水附加层应连续铺贴或涂刷覆盖变形缝两侧挡墙的顶部。
3.质量要求(1)防水层与基层粘结牢固.结合严密、无滑移、无空鼓.无渗漏。
(2)屋面细部的防水构造应符合设计和规范要求。
(3)女儿墙压顶向内排水坡度不应小于5%,压顶内侧下端应做滴水处理；三、外墙节点构造防水1 .工艺流程(1)外墙螺杆洞防水：外墙外侧扩孔T去除Pvc管一干硬性水泥砂浆封堵(发泡胶)T涂刷防水层。

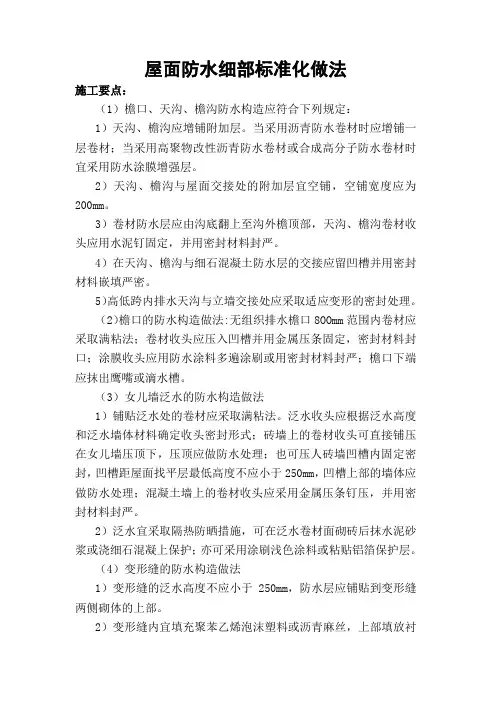

屋面防水细部标准化做法
屋面防水细部标准化做法施工要点：（1）檐口、天沟、檐沟防水构造应符合下列规定：1）天沟、檐沟应增铺附加层。
当采用沥青防水卷材时应增铺一层卷材；当采用高聚物改性沥青防水卷材或合成高分子防水卷材时宜采用防水涂膜增强层。
2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度应为200mm。
3）卷材防水层应由沟底翻上至沟外檐顶部，天沟、檐沟卷材收头应用水泥钉固定，并用密封材料封严。
4）在天沟、檐沟与细石混凝土防水层的交接应留凹槽并用密封材料嵌填严密。
5）高低跨内排水天沟与立墙交接处应采取适应变形的密封处理。
（2）檐口的防水构造做法:无组织排水檐口8OOmm范围内卷材应采取满粘法；卷材收头应压入凹槽并用金属压条固定，密封材料封口；涂膜收头应用防水涂料多遍涂刷或用密封材料封严；檐口下端应抹出鹰嘴或滴水槽。
（3）女儿墙泛水的防水构造做法1）铺贴泛水处的卷材应采取满粘法。
泛水收头应根据泛水高度和泛水墙体材料确定收头密封形式；砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理；也可压人砖墙凹槽内固定密封，凹槽距屋面找平层最低高度不应小于250mm，凹槽上部的墙体应做防水处理；混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严。
2）泛水宜采取隔热防晒措施，可在泛水卷材面砌砖后抹水泥砂浆或浇细石混凝上保护；亦可采用涂刷浅色涂料或粘贴铝箔保护层。
（4）变形缝的防水构造做法1）变形缝的泛水高度不应小于250mm，防水层应铺贴到变形缝两侧砌体的上部。
2）变形缝内宜填充聚苯乙烯泡沫塑料或沥青麻丝，上部填放衬垫材料，并应用卷材封盖，顶部应加扣混凝土盖板或金属盖板，混凝土盖板的接缝应用密封材料嵌填。
（5）水落口防水构造应符合下列规定1）水落口杯上口的标高应设置在沟底的最低处。
2）防水层伸入水落口杯内不应小于50mm。
3）水落口周围直径500mm范围内坡度不应小于5%，并采用防水涂料或密封材料涂封，其厚度不应小于2mmo4）水落口杯与基层接触处应留宽20mm、深20mm凹槽，并嵌填密封材料。

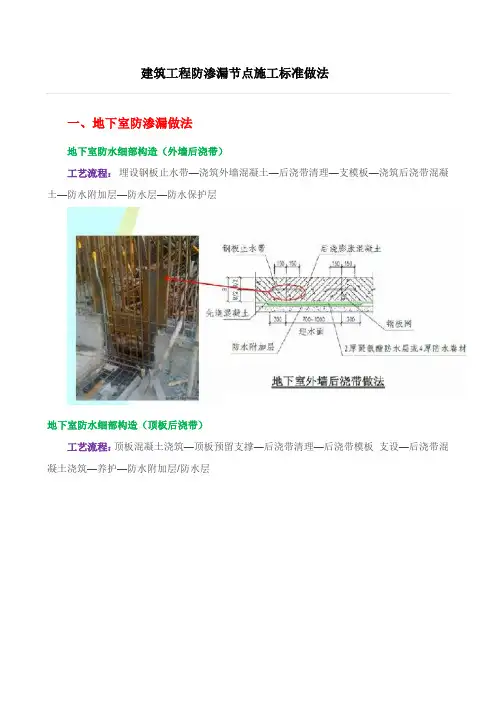

建筑工程防渗漏节点施工标准做法
建筑工程防渗漏节点施工标准做法一、地下室防渗漏做法地下室防水细部构造（外墙后浇带）工艺流程：埋设钢板止水带—浇筑外墙混凝土—后浇带清理—支模板—浇筑后浇带混凝土—防水附加层—防水层—防水保护层地下室防水细部构造（顶板后浇带）工艺流程：顶板混凝土浇筑—顶板预留支撑—后浇带清理—后浇带模板支设—后浇带混凝土浇筑—养护—防水附加层/防水层地下室防水细部构造（外墙施工缝）工艺流程：预埋钢板止水带/钢板网—施工缝清理—支模板—后浇混凝土—防水附加层—防水层—防水保护层地下室防水细部构造（固定式穿墙管）工艺流程：穿墙管安装固定—浇筑混凝土—拆模及基层清理—打密封胶—防水附加层—防水层及保护—内饰面二、屋面防渗漏节点做法倒置式屋面倒置式屋面：将憎水性保温材料（如挤塑聚苯板XPS 板）设置在防水层上的屋面，本体系可保护防水层、延长防水层使用寿命。
顺置式屋面顺置式屋面：是指保温层位于防水层下方的保温屋面。
该保温方式是传统的屋面保温方式，在北方雨水不多保温要求高的寒冷地区可采用保温层在下、防水层在上的顺置式做法。
双层防水屋面双层防水屋面：本体系可保护防水层、延长防水层使用寿命，保温层应选用憎水性保温材料，如挤塑聚苯板（XPS 板）。
对于防水、保温要求高或北方寒冷区域，为保护底层防水的耐久性和防止保温层进水，可采用双层防水的做法。
斜屋面干铺瓦屋面做法工艺流程做法：钢筋混凝土屋面板——找平层——防水层——淋水试验——保温层——保护层——挂瓦条——屋面瓦湿铺瓦屋面做法工艺流程钢筋混凝土屋面板——找平层——防水层——淋水试验——保温层——保护层——屋面瓦种植屋面种植屋面：在建筑屋面和地下工程顶板的防水层上铺以种植土，并种植植物，使其起到防水、保温、隔热和生态环保作用的屋面称为种植屋面。
种植屋面做法工艺流程无保温做法：钢筋混凝土屋面板——闭水试验及结构修补——找平层/找坡层——聚氨酯防水层——闭水试验——防水保护层——卷材防水层——刚性保护层——滤水层——种植土有保温做法：钢筋混凝土屋面板——闭水试验及结构修补——找平层/找坡层——聚氨酯防水层——闭水试验——保温层——隔离层——防水保护层——卷材防水层——刚性保护层——滤水层——种植土。
土方工程和防水工程施工细部节点优秀做法集锦
从底板折向里面的卷材与永 久保护墙的接触部位，采用 空铺法施工。2层卷材接槎部 位先甩出搭接长度300mm、 450mm，顶端临时用石灰砂 浆砌四皮砖固定。待结构墙 体做外防外贴卷材防水层时， 分层错槎接缝。
顶板变形缝防水
结构底板变形缝 处所用的中埋式 橡胶止水带用钢 筋卡具将其固定 在相应位置，变 形缝内贴聚苯板。
分别固定在底板后浇带的底部和中间。
外墙防水卷材搭接
铺贴外墙卷材之前，应先将接槎部位的卷材 揭开，并将其表面清理干净，如卷材有局部 损伤，应及时进行修补后方可继续施工，两 层卷材应错槎接缝，错开距离不得小于350 ㎜，上层卷材应盖过下层卷材。两幅卷材的 搭接长度，长边与短边均应不小于100mm。
外墙散水防水
卷材防水层平面阴阳角
平面阴阳角附加层卷材 按上图所示形状的下料 和裁剪。附加层卷材铺 贴时，不要拉紧，要自 然松铺，无皱折即可。
卷材防水层三面阴角
三面阴角附加层卷材 按上图所示形状的下 料和裁剪。附加层卷 材铺贴时，不要拉紧， 要自然松铺，无皱折 即可。
外墙阳角防水
4 卷材防水层（第二层） 3 卷材防水层（第一层） 2 卷材附加层 1 防水结构
筋根部凹槽内埋设遇水膨胀橡胶条
在桩顶、桩侧及桩侧外围300mm范围 内垫层上表面5mm厚聚合水泥防水砂浆。 待基层达到卷材施工条件时进行大面积 防水卷材施工，卷材施工完毕后在桩侧 与卷材接缝处嵌聚硫嵌缝膏。
卷材防水铺 贴顺序
先铺贴阴阳角等部位的加强 层，在将地坑、后浇带等处 的防水卷材铺贴完毕厚再铺 大面。先铺平面，后铺立面， 交叉处应交叉搭接。
槽底
1
1
2
ⅠⅠ
2
3
3
1
1
2
防水施工及节点部位构造做法
一、防水部位施工屋面1（Ⅰ级防水二道设防）①1.5mm厚JS防水涂膜一道②15mm厚1:3水泥砂浆找平，刷底胶一道③4mm厚聚酯胎SBS-Ⅱ防水卷材一道屋面2（Ⅰ级防水二道设防）①刷底胶一道②2mm厚高聚物改性沥青防水涂膜一道③刷底胶一道（材性同上）④3mm厚聚酯胎SBS-Ⅱ改性沥青防水卷材一道屋面3（Ⅰ级防水二道设防）①20mm厚1:3水泥砂浆找平层，刷底胶一道②3mm厚聚酯胎SBS-Ⅱ型防水卷材二道屋面4 阳台、空调板、雨棚板、管道井顶板①20mm厚1:3水泥砂浆找平找坡层，刷底胶一道，坡向地漏②1.5mm厚JS防水涂膜一道，至完成面上翻250mm地下室防水防1 地下室底板①基层处理剂一道②4mm厚SBSⅡ型防水卷材一道防2 地下室侧壁①基层处理剂一道②4mm厚SBSⅡ型防水卷材一道防3 地下室顶板①刷底胶一道（材性同上）②2mm厚高聚物改性沥青防水涂膜一道③刷底胶一道（材性同上）④4mm厚SBSB改性沥青耐根穿刺型防水卷材一道防4 地下室后浇带①在迎水面附加同类型防水卷材一道，缝两边各超出250mm防5 地下室施工缝①在迎水面附加同类型防水卷材一道，缝两边各超出250mm防6①地下室外墙阴角、阳角、外墙与顶板转角出均应增设同大面积防水材料一致的防水一道，附加层宽度在转角向两边均不小于250mm防7 消防水池底板、蓄水池底板防8 消防水池侧壁、蓄水池侧壁防9 化粪池底板防10 化粪池侧壁①1mm厚水泥基渗透结晶型防水层，渗透结晶用量每个平方1.5KG，厚度均为1mm（15KG/㎡）满涂二、以下节点仅表示细部防水做法以及其他层次以设计图纸为准1、地下室桩头1、由总承包方凿出设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包用高压水枪冲洗暴露出桩身的泥土、浮浆、松动的碎石等，并经验收合格。
2、水泥基渗透结晶型防水涂料涂刷桩顶表面、暴露的桩身及周围250mm范围2、底板与侧墙交接处1、地下室底板结构层转角处：转角处应先抹成半径不小于50mm的圆弧；2、底板加强层：根据设计要求，用大面施工同一品种SBS卷材做附加层，附加层宽度为平立面各250mm；3、外墙与底板阴角倒角：阴角应抹成半径不小于50mm的圆角。
建筑工程关键部位防水工程做法大全
建筑工程关键部位防水工程做法大全工程建设中，防水工程的质量是整体质量的基石，不能忽视防水这一关，随着建筑的日渐复杂，防水工程若出现了质量问题，那么造成的损失、对工期造成的影响都十分巨大。
我们整理了防水工程薄弱点的细部节点做法，赶快对照检查吧。
1、阴阳角（1）阳角内剪裁500mm宽卷材做附加层，立面与平面各粘结100mm，将平面交接处卷材向上翻至立面不低于250mm（具体数值可根据实际要求确定）；外附加层应剪裁一块200mm 正方形卷材粘贴在阳角主防水层上。
（2）阴角部位前期工序与阳角部位相同，外附加层处将卷材用剪刀裁成200mm正方形，将被剪开部位折合重叠，涂刷聚合物粘结料在阴角部位粘结压实。
（3）完成后铺设卷材，中间固定一端，使用聚合物粘结料粘结固定，使用刮板刮匀；确保卷材与基层粘结率应大于90%，长边搭接宽度不小于100mm、短边搭接宽度不小于150mm；并在防水施工接茬部位多做1m左右，确保搭接质量。
2、穿墙螺栓（1）清理螺栓孔内杂物与灰尘，在周边浇水湿润，凿除孔边松散混凝土，并凿成毛面，冲洗完后待没有明水时再封堵，封堵前须保持湿润；（2）分层堵塞填实1:2干硬性水泥砂浆，可适当添加膨胀剂，塞入后用圆钢捣实，外表面抹平压光；（3）在外墙外侧涂刷聚氨酯防水涂料，砌砖部分与先交部分在接茬处两侧各15cm涂两遍；（4）使用砂浆封堵孔洞，确保饱满密实无裂缝或空鼓，与先浇捣的混凝土连接牢固；并对砂浆及时进行养护。
3、穿墙套管（1）选取预埋套管的管径应大于穿墙管道管径两个径号，并使用环形钢筋环绕套筒外径形成止水环；（2）安放固定预埋套筒时可向外倾斜1%~1.5%，以助于排水，并严禁向室内倾斜；（3）穿管时要应使穿管与套筒同心，穿管按内侧同心、外侧稍偏进行找平固定，使用聚氨酯防水油膏封堵两管之间的间隙，或多遍涂刷堵漏材料；（4）在制作完成的套管内外进行防腐处理；（5）墙面抹灰时注意避免将抹灰层覆盖在沥青麻丝上，避免与管道接触；（6）同时整浇穿墙管道及结构混凝土，确保结构整体性。
屋面防水节点做法
屋面防水节点做法屋面防水需满足图纸设计要求，并符合《屋面工程工程质量验收规范》、《建筑工程质量统一验收标准》、《建筑工程标准强制性条文》等规范、规程。
本技术方案仅列举西北地区的常规节点做法。
一、坡屋面工程1、节点做法1.1坡屋面节点做法：现浇钢筋混凝土屋面板（钢筋头预埋）；水泥砂浆找平层SBS卷材防水；挤塑聚苯板（或其它保温材料）保温层；细石混凝土保护层焊接挂瓦条及顺水条铺设西班牙瓦（或其它屋面瓦等饰面材料）1.2天沟节点做法：结构混凝土板；1:8水泥珍珠岩（或其他轻集料材料）找2%坡坡向排水口；20厚1:2.5水泥砂浆找平层；4厚SBS卷材防水层；20厚1:2.5水泥砂浆保护层随手抹平3、主要施工工艺3.1找平层：3.1.1水泥砂浆20厚1：3找平层材料要求：水泥采用经复试合格P.S.A32.5号矿渣硅酸盐水泥，砂子采用中砂，含泥量不得超过3%，有机杂质含量不大于0.5%，级配良好，空隙率小。
3.1.2作业条件：屋面结构施工完成，已办理验收手续和隐蔽工程验收记录；穿过屋面板的各种预埋管及烟道、天沟等根部均已按设计要求施工完毕；根据屋面设计要求的坡度弹标高线、找规矩，并清理板面灰渣等杂物；找平层材料已备齐，并运到现场，经复查材质符合要求。
3.1.3操作工艺：基层清理→冲筋贴饼→找平层摊铺→找平层抹压→养护。
找平层施工前，将基层表面灰渣、杂物等清理于净；根据设计坡度要求弹标高线、拉线找坡、贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m左右，冲筋后即可抹找平层；施工前在板面洒水微湿润，随扫一道水泥浆随铺水泥砂浆，随用大杠尺沿冲筋高度找平，并用木抹子搓揉压实，抹时应用力均匀，并后退着操作。
用靠尺检查平整度；找平层的操作顺序是转角——立面——平面，找平层先找坡、弹线、从挑檐部位、天沟、山墙部位开始，待立面及细部处理抹灰完成后再抹斜面大面找平层；大面抹灰要求压平、压实，以防起砂；水泥砂浆找平层抹平压实后，应进行浇水养护，浇水次数应能保持砂浆面层具有足够的湿润状态；养护时间一般不少于3d，干燥后即可进行防水层施工。
防水工程与安装工程的通用节点工艺做法
防水工程与安装工程的通用节点工艺做法一、防水工程主要工艺和重要节点1、门套根部防潮构造示意图适用范围：一般室内空间△木门套下脚采用包不锈钢踢脚线或石材踢脚线防潮，高度同踢脚线高度。
适用范围：湿度较大的空间△本做法适用于卫生间、厨房、阳台、地下室等湿度较大的空间。
多层板基局应做三防处理，且与石材基座之间应间隔10mm，以防止地面潮气渗透到多层板。
2、石材踢脚板构造示意图适用范围：室内公共空间△木楔和多层板基层应进行三防处理（防火、防腐、防潮），且多层板基层与石材踢脚板间隔10mm，以防止地面潮气渗透到多层板。
木饰面板底部的侧面和背面局部应喷底漆或封蜡，防止潮气渗透。
石材踢脚线板施工完成后，应待基层充分通风干燥，再安装木饰面板。
3、墙地面防水搭接构造示意图适用范围：卫生间△墙面采用聚合物水泥基防水涂料。
墙面防水涂料完成并干透后，方可施工地面防水涂料。
地面采用单组份聚氨酯防水涂料，并在墙脚部位上翻超过地面完成面300mm 与墙面防水涂料搭接。
4、防水层局部加强构造示意图适用范围：卫生间、厨房、阳台△对穿过楼板的管道，应先将管道周边癿孔洞凿毛，清理干净，再用细石混凝土分局浇捣填堵，细石混凝土完成面高于结构楼板10~20mm，管道周围200mm 范围内涂刷聚合物水泥基防水涂料两道，作为局部防水加强。
施工地面防水涂料时，地面防水涂料应涂刷至管壁，并高出地面完成面10~20mm。
5、卫生间门槛止水带构造示意图适用范围：卫生间△卫生间（设计有高差要求）门槛石基层应设止水带（先在结构板上凿毛套浆处理，再采用细石砼浇筑成形），并与地面做统一防水。
止水带应高于防水区域结合层5mm 以上。
门框木质基层应进行三防处理（防火、防腐、防潮）。
6、卫生间淋浴房挡水条构造示意图适用范围：卫生间△淋浴房地面石材应采用湿铺工艺铺贴，严禁干铺。
淋浴房挡水条应按设计图纸要求于现场弹线，幵设置砼止水带。
止水带所处地面应预先凿毛，浇筑止水带前应进行基层清理并刷素水泥浆一道。
建筑工程防水工程施工标准化做法
施工标准作法系列10防水工程施工1、目的：明确防水工程节点标准做法。
2、适用范围：适用于佛山公司所有在建及新建项目。
3、防水标准做法3.1地下室防水A1（1）：地下室底板疏水做法1、100mm 厚C25混凝土随捣随抹光，内配单层双向钢筋φ4@150（按柱距设置分隔缝，且不能超过4米，用切割机切深15mm ，宽5mm 的缝，建筑油膏填缝）；2、三彩布隔离；3、最薄处60mm 厚级配碎石（10-30mm ）疏水层，每隔2米设置d20的排水管；4、防水钢筋混凝土底板（结构找坡1%，随捣随收光，抗渗等级按设计要求）5、60mm 厚C15素混凝土垫层；6、素土夯实（密实度≥93%）1、100mm厚C25混凝土随捣随抹光，内配单层双向钢筋φ4@150（按柱距设置分隔缝，且不能超过4米，用切割机切深15mm，宽5mm的缝，建筑油膏填缝）；2、25mm厚疏水板，搭接不少于100mm，接缝处采用无纺布两边各100mm；3、防水钢筋混凝土底板（结构找坡1%，随捣随收光，抗渗等级按设计要求）4、60mm厚C15素混凝土垫层；5、素土夯实（密实度≥93%）（明沟尺寸200mm宽100mm深），排水明沟坡向集水井；按柱距设伸缩缝，间距不超过4米，用切割机切深15mm、宽5mm缝，建筑油膏填缝。
2、钢筋混凝土砼（负二层结构顶板结构自找坡1%；1、回填土；2、三彩布（120G/M2）；3、20-25mm高塑料疏水板；4、40mm厚细石混凝土，内配单层双向钢筋φ4@150，用切割机切深15mm、宽5mm缝，间距不超过4米，建筑油膏填缝。
5、4mm厚SBS改性沥青防水卷材；6、抗渗钢筋混凝土（结构与底板同向找坡1%,随捣随收光，抗渗等级按设计要求；1、回填土；2、20mm厚1:2.5水泥砂浆保护层（超出地坪部分，抹灰需挂20*20*1镀锌钢丝网和扬砂）；3、4mm厚SBS改性沥青防水卷材，高度超过室外完成面不小于500mm；4、自防水钢筋混凝土外墙（抗渗等级按设计要求）1、回填土；2、20mm厚水泥砂浆保护层；（及时回填）3、4mm厚SBS改性沥青防水卷材，反到平面300mm，平面卷材下反300mm；4、抗渗钢筋混凝土外墙；A5:住人地下室防水做法1、抗渗钢筋混凝土底板；2、20mm厚水泥砂浆保护层；3、4mm厚SBS改性沥青防水卷材；（地下室水位高的情况下采用SAM自粘卷材）4、60mm厚素混凝土垫层；A6：外墙止水螺杆做法1、止水螺杆中间设置70mmx70mm的止水片；2、两端设置宽30mm，厚10mm的垫片；3、凿除垫片后采用1:2的水泥砂浆填实补平。
防水、防渗节点做法
防水层及防水节点标准做法地下室防水层及防水节点屋面防水层及防水节点做法楼地面防水做法外墙防渗漏节点做法其他防排水节点做法重庆公司外墙门窗防渗漏标准1、适用范围重庆公司所有在建项目2、总说明2.1 门窗框与洞口间的缝隙要求注：（1）因饰面（包括保温）材料厚度要求，会使门窗框与洞口边之间的缝隙增大，当门窗框与洞口边之间的缝隙大于35mm时，须在门窗框与洞口边之间增设混凝土企口或钢副框。
企口与门窗框之间的缝隙不得大于20mm；副框与门窗框间的缝隙为5mm，副框与洞口边的缝隙不得大于20mm；无副框时完成后的饰面表面须压门窗框5mm，有副框时饰面表面与副框顶平齐。
（2）门框下槛与洞口间的缝隙应根据楼地面材料及门框下槛形式的不同进行调整，须确保门槛与楼板（墙）之间的缝隙充填密实且外部防水完整，完成后的楼地面应内高外低。
2.2 门窗洞口允许偏差2.3 门窗安装定位在门窗框或副框安装前，土建施工单位应为门窗安装提供三线（水平线、垂直线和进出线）基准，由门窗安装单位逐个复测洞口尺寸及偏差，对需要进行处理的门窗洞口应做好记录和标识。
2.4 门窗洞口偏差处理门窗框（或副框）与洞口间的缝隙不符合表1 所规定的要求时，须对洞口进行处理，合格后方可进行安装。
具体处理方法见下表：50mm C20 2φ10φ6＠250U 型箍筋，与原有墙体连接。
2.5 混凝土窗台板（下带）及企口2.5.1混凝土窗台板下带做法对于砌体墙，窗洞下口必须浇筑宽与墙厚相同、高度不小于120mm 、长度每边伸入墙内不少于400mm（不足400mm 时通长设置）的混凝土窗台板（针对窗台下砌体八字缝措施）。
窗台板为C20 混凝土，内配3Φ10 主筋和φ6@250U 型分布筋，断面详见下图窗台板下带做法2.5.2 企口做法砌体墙设企口时，洞口周边现浇C20 细石混凝土过梁、下带（窗台板）、左右边框，并做成内高外低企口形状；过梁断面及配筋由设计确定，但梁高不得小于120mm，主筋不得少于4Φ12，箍筋为φ6@200；窗台板亦应做成企口形状，其断面尺寸与配筋做法同上，厚度120mm 不包括企口；边框宽与墙厚相同，厚度（不包括企口）不小于150mm；内配2Φ10 竖向钢筋及φ6@250 箍筋，边框与墙之间必须设置双肢φ8＠500 连接钢筋，连接钢筋伸入墙内长度不小于500mm 。
建筑防水工程施工节点
屋面双层卷材防水做法及细部节点做法1屋面防水做法2女儿墙收头做法屋面女儿墙附加层采用与大面同材质的防水卷材，热熔满粘施工，附加层宽度为平立面均250mm 宽。
卷材防水层收头需超过附加层高度，具体高度视现场情况而定，有压顶的需收头至压顶下端；无压顶的需上翻至女儿墙上表面，女儿墙过高且无压顶时，可根据屋面防水层上部的其它构造层厚度，确保防水层完成的泛水高度不小于250mm 的部位留设凹槽，将卷材防水层收头压入凹槽内。
以上所有收头做法均需用金属压条钉压固定并用密封材料封严（见卷材收口方式）。
3出屋面管道防水做法大面卷材施工后管根部位需按下图设置附加层，具体做法是先根据管根直径按A 图将卷材裁剪12 或16 等分，并穿过管根热熔满粘至平面；再按B 图中做法裁剪好后整个包住管道外部，底部裁剪好的部分热熔满粘至平面。
4屋面水落口防水做法屋面单层卷材防水做法及细部节点做法1女儿墙防水做法2出屋面管道防水做法3横式水落口防水做法4直式水落口防水做法种植屋面防水做法及细部节点做法1大面防水做法2顶板与立墙交接处做法3上人平台防水做法地下室双层卷材防水做法及细部节点做法由于100 ㎜厚的C15 混凝土垫层为非结构体系，而防水层为柔性材料在钢筋混凝土结构底板之间为软弱的夹层，因此100 ㎜厚的混凝土垫层在整体结构荷载作用下必然发生裂缝，防水层如果紧密粘结在垫层上容易遭受“裂缝反射”破坏；故2008 版《地下工程防水技术规范》（GB50108—2008，4.3.16 条）明确规定柔性防水卷材在底板部分宜采用“空铺法或点粘法”。
1底板防水做法对转角处以及平立面交接处、转折处设置附加层卷材，底板卷材与砖砌永久保护墙之间刷油满粘施工，卷材在临时保护墙部位点粘临时固定，详见下图所示：2侧墙接茬做法卷材收口部位采用砖体进行临时固定，待立墙施工时拆除临时保护，与底板卷材接茬宽度不小于150mm，立墙卷材建议采用柔性保护。
在后浇带位置增铺与大面同材质的卷材作附加增强层，附加层宽度大于等于500mm，如下示意图所示：4电梯井/集水坑防水做法在电梯井及集水坑的阴阳角转折处设置与大面同材质的卷材作附加增强层，附加层宽度大于等于500mm，如下示意图所示：外墙立面卷材的收口采用固定压条、射钉固定、并用沥青基密封膏密封，在保证防水系统的安全性能的前提下，对延长防水系统的安全使用寿命起到极大的帮助。
建筑施工地下室防水构造做法(附各节点详图)
地下室防水节点做法第一节结构自防水一般规定第一条防水混凝土应采用硅酸盐水泥或普通硅酸盐水泥，防水混凝土掺入粉煤灰的级别不得低于二级。
第二条预拌防水混凝土入泵坍落度控制在120mm～160mm，并做好现场实测。
底板防水混凝土施工前要做好降排水工作，不得在有积水的环境中浇注混凝土。
第三条地下室穿外墙群管部位应现场用竹胶合板模板套孔封堵，不得采用钢丝网封堵。
第四条外墙和底板防水混凝土应分层浇注，分层厚度不大于 500mm，每层应振捣密实。
如坍落度损失不能满足施工要求时，严禁直接加水后使用。
第五条防水混凝土应按后浇带分块连续浇注，尽量少留施工缝。
第六条模板拆除后防水施工前及时割除一次性止水螺杆，并用防水砂浆将螺杆端头封闭。
第二节地下室其它防水一般规定第七条若地下室采用除结构自防水之外的其它防水做法，防水应包裹整个地下室；除渗透结晶防水做法之外，其它防水基层阴阳角应抹成50mm的圆弧角。
第八条不管采用何种防水材料，防水基层无杂质、打磨修补平整，施工面过于光滑的应打磨成粗糙面。
第九条涂料防水前后两遍应相互垂直涂刷，涂膜厚度必须达到设计要求或规范规定。
第三节地下室防水细部做法（适用卷材防水）第十条后浇带防水细部做法1.底板、外墙、地下室顶板后浇带部位必须做防水附加层，防水附加层宽度需在两侧各伸出后浇带 250mm 以上。
2.结构底板、外墙、地下室顶板后浇带结构施工时必须居中预埋钢板止水带，同时封堵严密，固定牢固，振捣密实。
3.后浇带浇筑必须满足设计的要求时间；收缩型后浇带一般在两侧混凝土龄期达到图纸规定时间后施工，沉降型后浇带必须待高层部位主体结构施工结束、沉降基本完成后浇筑。
4.后浇带应采用补偿收缩混凝土浇筑，其抗渗和抗压等级按设计要求，且不应低于两侧混凝土。
5.后浇带混凝土应一次浇筑，不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于 28 天。
6.节点图（止水钢板详结构图）底板后浇带节点图第十一条施工缝防水细部做法1.地下室底板上返导墙的施工缝必须居中预埋钢板止水带，其它水平施工缝埋设钢板止水带或膨胀止水条；止水钢板接长时两块钢板搭接处必须满焊，同时钢板 U 型口朝向迎水面一侧；止水条应居中、连续，不得间断。
防水工程施工细部节点优秀做法集锦
防水工程施工细部节点优秀做法集锦防水混凝土不得使用碱活性骨料；防水混凝土可掺入一定数量的粉煤灰、磨细矿渣粉、硅粉等防水混凝土可根据工程需要掺入减水剂、膨胀剂、密实剂、引气剂、防水剂、复合型外加剂、水泥渗透结晶型防水材料、钢纤维或合成纤维等底板垫层混凝土平面部位的卷材宜采用空铺法或点粘法，其他与混凝土结构相接触的部位应采用满粘法卷材接缝必须粘贴严密，接缝口宽度不应小于10mm；在立面与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm；阴阳角处找平层应做成圆弧或45°（135 ° ）角，并应增加1层相同的卷材，宽度不宜小于500mm新作业面施工前先用简易法测基层含水率，即用1㎡的卷材覆盖4h后察看凝结水情况，若无凝结水即可进行卷材的铺贴。
地下室外墙水泥基渗透结晶型涂料防水施工前15min左右将施工面提前用干净水浇透；刮涂时应用力按刀，使刮刀与被涂面的倾斜角为50°～60°，按刀要用力均匀。
涂层一般刮涂一至两遍，总厚度达到0.8mm刮涂后的防水涂层，必须在初凝前马上用油漆刷醮水涂刷均匀；防水涂层施工完毕，须采用干净的雾状水喷洒养护。
底板及地下室外墙聚氨酯涂膜防水施工缝、墙面的管根、阴阳角、变形缝等细部薄弱环节，应先做一层加层。
将已搅拌好的聚氨酯涂膜防水材料用塑料或橡胶刮板均匀涂刮在已涂好底胶的基层表面，刮两遍，总厚度为1.2-2.0mm。
外墙防水接茬时，应将砖墙拆除两层。
两幅卷材的搭接长度，长边与短边均不应小于100mm。
相邻两幅卷材接缝应错开1/3-1/2幅宽，上下两层卷材接缝应错开1500-1600mm,上下层卷材不得相互垂直铺贴。
阴角及附加层做法同底板及地下室外墙防水。
电梯井、积水坑基层阴阳角必须做成≥ 50mm的圆弧或45°（135 ° ）八字角，阴阳角、立面内角、外角及施工缝处均做500mm 宽的附加层。
电梯井、积水坑斜面的第二层防水卷材采用带有砂粒的，以便于防水保护层的施工。
49个建筑防水工程标准化节点做法
49个建筑防水工程标准化节点做法1、基坑侧边防水卷材铺贴要求基坑侧边及距坡顶、坡底800mm宽度范围内防水卷材必须实铺。
2、桩头防水做法①桩顶、桩侧及桩周边250范围先刷一道渗透结晶防水涂料；②渗透结晶防水涂料上抹20厚聚合物防水砂浆；③大面防水施工于聚合物防水砂浆上，边缘至桩边；④大面防水与桩交接处以及桩头锚筋根部密封膏密封；3、底板沉降后浇带超前止水构造做法①沉降后浇带均采用超前止水构造；②先浇筑超前止水构造的砼，再浇筑底板砼；③底板砼浇筑前应对先浇筑的砼表面凿毛处理；④超前止水伸缩缝下增设500宽防水附加层；4、施工后浇带构造做法（有降水）①地下水位高于基础底板时，基础垫层施工时在后浇带位置设置抗水压垫层，构造做法如图所示；②抗水压沉垫单独浇筑，混凝土标号同基础底板；③防水卷材附加层在抗水压垫层下通长布置并在两边各超出250mm；④此位置各层顺序为：地基→垫层→防水层→防水附加层→抗水压垫层→底板；结点做法与设计不符时，以设计为准。
5、施工后浇带构造做法（无降水）①地下水位低于基础底板时，按图示做法设置后浇带；②后浇带砼接缝处位置500宽防水附加层；6、无外伸基础底板边缘处防水构造做法（砖胎模）①底板施工前砌筑砖胎模并施工防水卷材及附加层；②施工基础底板及导墙；③上部墙体施工完毕后将砖胎模顶部后拆部分拆除；④施工墙体防水卷材；7、有外伸基础底板边缘处防水构造做法（砖胎模、木模板）一、采用砖胎模施工①基础底板施工前砌砖胎模；②施工防水及附加层，防水在砖胎模顶部留出甩茬，此处防水留齐槎；③施工基础底板及导墙；④施工其余外部防水卷材，与砖胎模甩槎卷材搭接200宽；二、采用木模板施工①基础底板施工前支设木模；②施工防水卷材及附加层，端部钉嵌至木方上；③施工基础底板及导墙；④拆除侧边木模，施工其余防水卷材，卷材在筏板侧边搭接200宽。
8、基础内降水井封井做法①降水井的封井时间依现场实际情况而定；②封井时，先向井内填充碎石，后向井内灌注混凝土，井内混凝土从垫层向下高度应大于一米；③井口处焊接封堵钢板；④降水井应高出底板30mm；⑤预埋钢管直径应满足取泵要求200，壁厚不小于3mm；9、不同平面止水钢板焊接位置及做法①止水钢板搭接处需要双面紧贴满焊，搭接长度为100mm；②不同平面转角处的止水钢板采用整块板弯折后贯通；③止水钢板搭接位置距离转角不应小于300mm；10、同一平面止水钢板焊接位置及做法同平面止水钢板相遇焊接时应将两块钢板边缘弯折处适当压平，使两块钢板在平直段进行搭接，搭接长度不低于100mm，之后再进行双面紧贴满焊；11、止水钢板穿柱、梁部位的箍筋加固方法①当止水钢板需穿过柱子和梁箍筋时，此箍筋应使用开口箍，与止水钢板进行焊接；②单面焊接长度不小于10d且不允许将止水钢板焊穿；12、止水螺杆的质量要求①双面焊接饱满；②无砂眼、无夹渣、无漏焊；③螺栓直径d不应小于14mm；④止水环厚度3mm；13、地下室外墙止水螺杆端部处理方法①拆除墙体模板；②取下锥形螺套；③烧断锥形螺套内外露螺杆；④聚合物水泥砂浆封堵；⑤做防水附加层；14、地下室中间层楼板与外墙施工缝处防水构造做法①地下室外墙顶部施工时预埋100x100木方在图所示位置，后拆除，形成施工缝；②在施工缝位置安装膨胀止水条；③浇筑楼板及墙体混凝土；15、地下室外墙根部防水做法①转角位置做50mm圆弧；②转角、变形缝、施工缝、管根处做防水附加层，宽度不小于500mm；③防水卷材搭接宽度须符合规范要求；④相连卷材接头应错开不小于500mm；⑤上下两层和相邻两幅卷材的接缝应错开1/2幅宽且两层卷材不得垂直铺贴；16、出墙群管管根做法①出墙群管管根应设置混凝土墩台，与外墙混凝土同时浇筑，外侧群管外皮距墩台外边混凝土300mm；②群管横竖向净间距不小于100mm；③群管端头采用钢板临时封堵时，钢板不应超出管边，以便正面模板安装；④墩台内侧应设置模板定位支架，保证墩台浇筑尺寸；⑤墩台外侧模板采用钢管加固；17、车库顶板阳角防水节点①阳角防水附加层顶部不低于250mm，立墙处在施工缝向下不小于250mm；②立面与平面转角处，卷材接头应留在平面上，距立面不小于600mm；③立墙与平面防水卷材的搭接宽度均不小于150mm；18、外墙卷材防水收头做法①地下墙体收头部位应高出设计室外地坪500mm。
2020年(建筑工程标准法规)建筑工程施工标准化做法(防水工程)
（建筑工程标准法规）建筑工程施工标准化做法(防水工程)施工标准作法系列10防水工程施工1、目的：明确防水工程节点标准做法。
2、适用范围：适用于XX公司所有在建及新建项目。
3、防水标准做法3.1地下室防水A1（1）：地下室底板疏水做法1、100mm厚C25混凝土随捣随抹光，内配单层双向钢筋φ4@150（按柱距设置分隔缝，且不能超过4米，用切割机切深15mm，宽5mm的缝，建筑油膏填缝）；2、三彩布隔离；3、最薄处60mm厚级配碎石（10-30mm）疏水层，每隔2米设置d20的排水管；4、防水钢筋混凝土底板（结构找坡1%，随捣随收光，抗渗等级按设计要求）5、60mm厚C15素混凝土垫层；6、素土夯实（密实度≥93%）A1（2）：地下室底板疏水做法1、100mm厚C25混凝土随捣随抹光，内配单层双向钢筋φ4@150（按柱距设置分隔缝，且不能超过4米，用切割机切深15mm，宽5mm的缝，建筑油膏填缝）；2、25mm厚疏水板，搭接不少于100mm，接缝处采用无纺布两边各100mm；3、防水钢筋混凝土底板（结构找坡1%，随捣随收光，抗渗等级按设计要求）4、60mm厚C15素混凝土垫层；5、素土夯实（密实度≥93%）A2：负二层地下室顶板做法1、100mm厚C25混凝土随捣随抹光，内配单层双向钢筋网φ4＠150mm，坡向排水明沟（明沟尺寸200mm宽100mm深），排水明沟坡向集水井；按柱距设伸缩缝，间距不超过4米，用切割机切深15mm、宽5mm缝，建筑油膏填缝。
2、钢筋混凝土砼（负二层结构顶板结构自找坡1%；A3:地下室顶板防水标准做法1、回填土；2、三彩布（120G/M2）；3、20-25mm高塑料疏水板；4、40mm厚细石混凝土，内配单层双向钢筋φ4@150，用切割机切深15mm、宽5mm 缝，间距不超过4米，建筑油膏填缝。
5、4mm厚SBS改性沥青防水卷材；6、抗渗钢筋混凝土（结构与底板同向找坡1%,随捣随收光，抗渗等级按设计要求；A4（1）:地下室外墙防水做法1、回填土；2、20mm厚1:2.5水泥砂浆保护层（超出地坪部分，抹灰需挂20*20*1镀锌钢丝网和扬砂）；3、4mm厚SBS改性沥青防水卷材，高度超过室外完成面不小于500mm；4、自防水钢筋混凝土外墙（抗渗等级按设计要求）A4（2）:地下室外墙防水做法1、回填土；2、20mm厚水泥砂浆保护层；（及时回填）3、4mm厚SBS改性沥青防水卷材，反到平面300mm，平面卷材下反300mm；4、抗渗钢筋混凝土外墙；A5:住人地下室防水做法1、抗渗钢筋混凝土底板；2、20mm厚水泥砂浆保护层；3、4mm厚SBS改性沥青防水卷材；（地下室水位高的情况下采用SAM自粘卷材）4、60mm厚素混凝土垫层；A6：外墙止水螺杆做法1、止水螺杆中间设置70mmx70mm的止水片；2、两端设置宽30mm，厚10mm的垫片；3、凿除垫片后采用1:2的水泥砂浆填实补平。
防渗漏标准节点做法(地下室、外墙、屋面、厨卫间、阳台)2017.3.13
A01 节点大样地下室顶板防水实物及样板地下室顶板防水地下室顶板底基层地下室顶板面两道防水层标准描述重点：1、地下室顶板设计做法为先做找坡层再做防水层，特别是陶粒砼、加气块碎块等轻集料砼找坡层必须取消，可改为结构找坡；如果设计为空铺卷材必须修改。
建议的做法是直接在结构上施工聚氨配涂膜另铺一层卷材防水或采用湿铺法铺贴防水卷材（即用聚合物水泥浆铺贴），此做法的重点是确保防水材料特别是涂膜必须为合格品（防止送检的产品与现场使用的不一致），且双组份聚氨酯涂膜配合比符合材料使用说明要求（因两种材料单价不一样，防水施工方经常会减少较贵材料的掺量），另一关键点防水材料与结构粘贴牢固，不得在防水层内出现串水现象；面积大的地下室顶板防水层必须施工在顶板结构面上。
2、砼面层清理与处理：用水冲洗干净，过宽（肉眼可见且有渗漏）的裂缝要凿成“V”字型后用聚合物水泥砂浆抹平或环氧树脂注浆处理；砼面错台、缺损、坑洼等缺陷用聚合物水泥砂浆抹平，必须认真验收合格后才能移交工作面；如果设计是聚氨酯涂膜，要求基层必须干燥或满足防水材料使用说明要求；后浇带部位两侧的施工缝处宜增加一道水泥基防水涂膜；如果甲方和设计单位同意可大面积施工一道渗透结晶防水涂膜（项目部可用因场地有限，顶板必须作为施工材料堆场、加工场地、上货车等产生集中荷载超出顶板设计使用范围导致裂缝产生为由，让甲方增加）用于关闭细微裂纹，减少裂缝数量、减少砼结构本身渗漏隐患。
3、首次使用某种防水材料前必须在现场先做样板：样板验收必须做要求防水材料具备几点：粘贴牢固，可用刀片切割一块后用手撕，看是否容易撕下来，如果能将砼一起撕下来就是合格的材料；材料送检合格；具有一定延性（拉断伸长率>30%），保证结构在后期有开裂情况下，防水层不会开裂。
A02 节点大样实物图地下室外墙防水基层修补阴角倒角卷材搭接接头标准描述重点：1、地下室外墙设计一般都有一道砂浆找平层，实际施工不要做，但要做好基层处理（含螺杆眼、接缝错台处理、质量缺陷处理、明显裂缝处理、阴角倒角处理等，处理方式参考顶板砼面处理）且经严格的验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
49个建筑防水工程标准化节点做法1、基坑侧边防水卷材铺贴要求基坑侧边及距坡顶、坡底800mm 宽度范围内防水卷材必须实铺。
2、桩头防水做法①桩顶、桩侧及桩周边250 范围先刷一道渗透结晶防水涂料；②渗透结晶防水涂料上抹20 厚聚合物防水砂浆；③大面防水施工于聚合物防水砂浆上，边缘至桩边；④大面防水与桩交接处以及桩头锚筋根部密封膏密封；3、底板沉降后浇带超前止水构造做法①沉降后浇带均采用超前止水构造；②先浇筑超前止水构造的砼，再浇筑底板砼；③底板砼浇筑前应对先浇筑的砼表面凿毛处理；④超前止水伸缩缝下增设500 宽防水附加层；4、施工后浇带构造做法（有降水）①地下水位高于基础底板时，基础垫层施工时在后浇带位置设置抗水压垫层，构造做法如图所示；②抗水压沉垫单独浇筑，混凝土标号同基础底板；③防水卷材附加层在抗水压垫层下通长布置并在两边各超出250mm；④此位置各层顺序为：地基→垫层→防水层→防水附加层→抗水压垫层→底板；结点做法与设计不符时，以设计为准。
5、施工后浇带构造做法（无降水）①地下水位低于基础底板时，按图示做法设置后浇带；②后浇带砼接缝处位置500 宽防水附加层；6、无外伸基础底板边缘处防水构造做法（砖胎模）①底板施工前砌筑砖胎模并施工防水卷材及附加层；②施工基础底板及导墙；③上部墙体施工完毕后将砖胎模顶部后拆部分拆除；④施工墙体防水卷材；7、有外伸基础底板边缘处防水构造做法（砖胎模、木模板）一、采用砖胎模施工①基础底板施工前砌砖胎模；②施工防水及附加层，防水在砖胎模顶部留出甩茬，此处防水留齐槎；③施工基础底板及导墙；④施工其余外部防水卷材，与砖胎模甩槎卷材搭接200宽；二、采用木模板施工①基础底板施工前支设木模；②施工防水卷材及附加层，端部钉嵌至木方上；③施工基础底板及导墙；④拆除侧边木模，施工其余防水卷材，卷材在筏板侧边搭接200 宽。
8、基础内降水井封井做法①降水井的封井时间依现场实际情况而定；②封井时，先向井内填充碎石，后向井内灌注混凝土，井内混凝土从垫层向下高度应大于一米；③井口处焊接封堵钢板；④降水井应高出底板30mm；⑤预埋钢管直径应满足取泵要求200，壁厚不小于3mm；9、不同平面止水钢板焊接位置及做法①止水钢板搭接处需要双面紧贴满焊，搭接长度为100mm；②不同平面转角处的止水钢板采用整块板弯折后贯通；③止水钢板搭接位置距离转角不应小于300mm；10、同一平面止水钢板焊接位置及做法同平面止水钢板相遇焊接时应将两块钢板边缘弯折处适当压平，使两块钢板在平直段进行搭接，搭接长度不低于100mm，之后再进行双面紧贴满焊；11、止水钢板穿柱、梁部位的箍筋加固方法①当止水钢板需穿过柱子和梁箍筋时，此箍筋应使用开口箍，与止水钢板进行焊接；②单面焊接长度不小于10d 且不允许将止水钢板焊穿；12、止水螺杆的质量要求①双面焊接饱满；②无砂眼、无夹渣、无漏焊；③螺栓直径d 不应小于14mm；④止水环厚度3mm；13、地下室外墙止水螺杆端部处理方法①拆除墙体模板；②取下锥形螺套；③烧断锥形螺套内外露螺杆；④聚合物水泥砂浆封堵；⑤做防水附加层；14、地下室中间层楼板与外墙施工缝处防水构造做法①地下室外墙顶部施工时预埋100x100 木方在图所示位置，后拆除，形成施工缝；②在施工缝位置安装膨胀止水条；③浇筑楼板及墙体混凝土；15、地下室外墙根部防水做法①转角位置做50mm 圆弧；②转角、变形缝、施工缝、管根处做防水附加层，宽度不小于500mm；③防水卷材搭接宽度须符合规范要求；④相连卷材接头应错开不小于500mm；⑤上下两层和相邻两幅卷材的接缝应错开1/2 幅宽且两层卷材不得垂直铺贴；16、出墙群管管根做法①出墙群管管根应设置混凝土墩台，与外墙混凝土同时浇筑，外侧群管外皮距墩台外边混凝土300mm；②群管横竖向净间距不小于100mm；③群管端头采用钢板临时封堵时，钢板不应超出管边，以便正面模板安装；④墩台内侧应设置模板定位支架，保证墩台浇筑尺寸；⑤墩台外侧模板采用钢管加固；17、车库顶板阳角防水节点①阳角防水附加层顶部不低于250mm，立墙处在施工缝向下不小于250mm；②立面与平面转角处，卷材接头应留在平面上，距立面不小于600mm；③立墙与平面防水卷材的搭接宽度均不小于150mm；18、外墙卷材防水收头做法①地下墙体收头部位应高出设计室外地坪500mm。
在未到500 高度即遇门窗洞口时，防水转入洞口；②收头部位使用使用密封膏密封；③防水收头方式应根据工程实际情况进行；19、外墙穿墙螺栓眼的封堵方法①孔内注满发泡胶；②挖除孔口20mm 发泡；③抹水泥砂浆封堵；④外墙外侧贴100*100mm1.5 厚自粘防水卷材（采用改性沥青防水涂料冷粘防水卷材）；注：外墙模板拆除后应及时对螺栓孔进行封堵并施工防水，以保证施工质量。
20、外墙穿墙孔洞封堵方法①在外墙穿墙孔洞两侧支模，并预留灌浆漏斗；②浇筑C25 细石混凝土并敲击模板使其密实；③在外墙外侧孔洞新浇筑混凝土与原结构墙交接处涂刷1.5 厚聚合物水泥砂浆（JS）；21、外墙外侧主体结构和二次结构交界处防水做法①在主体结构与二次结构交接处挂200mm 宽钢丝网；②外墙抹灰；（外墙不整体抹灰时，仅在挂钢丝网处抹灰）③在交界处涂刷1.5 厚聚氨酯或聚合物水泥防水涂料（JS），涂刷范围如图所示；④当设计图纸未注明时，须在图纸会审中明确；22、穿外墙预埋套管方法①主体结构穿外墙预埋套管按图所示设置一定角度；②二次结构穿外墙套管须采用预制混凝土块并设置一定坡度；③外保温在洞口处同样设置一定坡度的洞口，并将玻纤网翻入洞口，抹抗裂砂浆；23、屋面女儿墙压顶挑檐做法①墙体顶部与外保温交接位置必须加设混凝土挑檐；②挑檐出挑宽度同外保温厚度（有保温线条时，盖住线条）；③女儿墙压顶上部排水坡度方向应找向屋面；24、外窗收口防水构造做法①窗洞四周水泥砂浆收口，收口后与窗框间留缝5-7mm；②洞口四周涂刷防水，宽度200mm；③安装窗框，填发泡胶。
发泡胶应填塞密实，膨出部分用手按入，不得切割；④施工保温层，抹抗裂砂浆；保温层在窗台位置坡度不小于20mm，且窗台位置抗裂砂浆厚度不小于10mm，抗裂砂浆压框5mm；⑤洞口内侧直接刮耐水腻子，施工完毕后窗框内侧四周打胶密封；25、窗与外墙垂直交接处防渗漏措施①在后浇筑的混凝土柱和原结构墙体交接缝隙处涂刷1.5 厚聚合物水泥防水涂料(JS）；②在混凝土压顶和底部墙体交界处涂刷1.5厚聚氨酯防水涂料；③外窗抗裂砂浆收口必须压窗框5mm；④发泡胶应填塞密实，两侧用密封胶处理；⑤外窗抗裂砂浆收口务必找坡2cm；26、飘窗板上部做法①飘窗板顶面须用水泥砂浆找坡，防止靠近墙体阴角积水；②聚合物水泥防水涂料(JS)应涂刷整个飘窗板并上翻墙体250mm；27、空调板防水做法①无反檐时，空调板需在靠近墙体阴角200mm范围涂刷1.5 厚聚合物水泥防水涂料（JS）；②设计为带反檐，两侧为墙体时，空调板向地漏找坡2%，1.5 厚聚合物水泥防水涂料（JS）涂刷整个平台面并在墙体处上反200mm，反檐处涂刷至反檐顶；28、窗口及墙身线条滴水做法①涂料饰面采用成品鹰嘴线条（带网格布）；②鹰嘴外露尺寸不得影响门窗开启；29、凸出外墙装饰构件排水要求凸出外墙的装饰构件顶面应向外有5%的坡，以防止积水；30、室内挡水基的要求①挡水基采用细石混凝土浇筑，不配钢筋；②挡水基高度200~250mm（符合砌块模数）；③挡水基宽度同墙体砌块宽度；31、卫生间地漏防水做法①结构施工时预埋第一节地漏；②地面垫层用细石砼并兼做防水找平层；③垫层施工前安装第二节地漏，顶部标高同垫层。
垫层在地漏四周留设20*20 凹槽；④施工防水层，防水施工完毕后地漏周边填嵌密封膏；⑤施工保护层前安装第三节地漏，地漏顶标高为地砖标高-10mm，比二次放坡瓷砖标高-5mm；⑥湿铺法粘贴地砖，完成后安装地漏篦子；32、地漏位置地砖二次放坡地漏位置地砖进行二次放坡33、卫生间地砖湿铺做法①防水保护层与瓷砖粘贴施工必须分开实施；②瓷砖粘接层厚度不得超过10mm；③瓷砖粘贴时防水保护层必须具备硬化上人条件（防水保护层施工完毕1 天以上）；④必须控制好防水保护层的坡度、标高等，要确保瓷砖粘接层厚度不超过10mm；34、卫生间JS 防水要求①阴阳角、管根做附加层，网格布宽度不得小于200mm；②有淋浴要求部位防水高度不得小于1.8m，浴盆位置防水高度不得小于1500mm，宽度宽出淋浴房或浴盆100mm；③其他位置防水高度不小于300mm（建筑完成面以上）；④如设计图纸或当地政府对防水高度有特殊要求时，按要求施工；35、露台分户墙防渗漏措施①露台分户墙底部设挡水基；②隔墙端部设构造柱；③顶部浇筑砼压顶并增加聚合物水泥（JS）防水层（办理洽商）；④先在分户墙底部施工防水后再进行挡水基施工（防水宽度超出墙两侧各100mm，反至相邻墙上300mm）；36、水暖管井防水做法①地面采用细石混凝土一次性压光成活，向地漏找2%坡度；②水暖管井做1.5mm 厚聚合物水泥(JS)防水层,设计无要求时，办理洽商、变更或在图纸会审时明确做法；③水暖管井安装穿楼板套管时应高出结构面100mm；④靠近墙体的套管根部防水在墙体砌筑前涂刷，保证管井内侧套管防水涂刷到位；37、地下室外墙内侧增设排水槽①施工地下室地面垫层时，在外墙墙根位置增设100mm 宽排水槽；②排水槽在墙面抹10厚防水砂浆踢脚线，另一侧垫层阳角加30*2角钢；③排水槽同靠近外墙的集水坑相连通；38、地下室结构底板后浇带顶面增设疏水板①地下室地面垫层施工时，在车库底板后浇带处垫层下加设疏水板；②疏水板宽为后浇带宽度+2m，每侧超出接缝1m；③疏水板高15mm，铺设时搭接100mm；④疏水板需与最近的集水坑连通；（注：本条仅用于常年地下水位高于基础底板的工程）39、屋面水簸箕做法一：①采用15mm 厚灰色花岗岩制作；②粘结牢固，胶缝均匀顺直；做法二：①采用细石混凝土预制20mm 厚构件，内压钢丝网片；②聚合物水泥砂浆粘接牢固，内侧阴角抹20mm 八字角；40、外墙伸缩缝装饰做法①伸缩缝镀锌铁皮凸出装饰面10mm；②伸缩缝位置通长增加防水卷材；③镀锌铁皮喷与外墙同色油漆；④外墙装饰线条在伸缩缝位置断开，留50mm缝隙，内侧打满发泡，待发泡干燥后切除外露部分，刮外墙腻子，喷外墙涂料；①后浇板内配筋参照空调板；②后浇板顶面增加防水，做法同屋面；③变形缝上口的现浇板长度覆盖整个变形缝；④女儿墙压顶处防水卷材须向立面下翻100mm；42、屋面侧排雨水口做法①在雨水口位置500mm范围内向雨水口找坡；②成品雨水口应在结构施工时预埋，不得后设置；③雨水口内侧底面与结构板平。
