工程识图之平法标注
梁柱钢筋平法标注图解
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
• 无论墙身转角为直角、丁直角、十字角 甚至斜交角，墙身水平钢筋的长度计算 只区分墙端为端柱还是暗柱，总的来说 就是墙身端为暗柱时，水平钢筋算墙长； 墙端为端柱时，水平钢筋算净长+锚固。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
平法识图框架梁常见注写方式与意义
解答：2C18+3C20空3/2支座上部筋分两排放置，上排有三根，其中两根是直径为18的三级钢，位于角部，全跨贯通，另外一根是直径为20的三级钢，在跨中断开；下排是两根直径为20的三级钢，在跨中断开设集中标注为2C188 下部筋2C25 下部筋是两根直径为25的三级钢，全跨贯通设集中标注2C25；2C254C25（-2）下部筋是四根直径为25的三级钢，其中角部两根全跨贯通，中部两根在该跨贯通，且不伸入支座设集中标注2C25；2C25 2C25+2C16下部筋是两根直径为25的三级钢，位于角部，全跨贯通，中部是两根直径为16的三级钢，在该跨贯通设集中标注2C25；2C25 6C25空2/4下部筋是六根直径为25的三级钢，其中两根位于上排，该跨贯通；另外四根位于下排，位于角部的两根全跨贯通，位于中部的两根在该跨贯通设集中标注2C25；2C25 6C25空2（-2）/4下部筋是六根直径为25的三级钢，其中两根位于上排，该跨贯通，端部不伸入支座；另外四根位于下排，位于角部的两根全跨贯通，位于中部的两根在该跨贯通设集中标注2C25；2C25 2C25+3C22（-3）/5C25下部筋分两排放置，下排是五根直径为25的三级钢，全跨贯通；上排共有五根钢筋，其中两根是直径为25的三级钢，位于角部（边部），该跨贯通，另外三根是直径为22的三级钢，该跨贯通，不伸入支座设集中标注2C25；5C259 附加钢筋在主梁与次梁相交的地方，主梁共附加两根吊筋，直径为18，三级钢总结：集中标注：上部；下部（架立筋）上部角部通长筋+（中部架立筋）原位标准：上排/下排角部+中部（-不伸入支座）以上资料为个人整理，如有错误，请以国家标准图集为准。
平法标注图解优质课件
有关平法旳识图及配筋构造
（梁净长）1/3 （梁净长）1/4 2400
梁代号
Байду номын сангаас
梁序号
梁跨数
梁顶相对于楼 层标高值
梁断面（宽×高）
有无悬挑
（A为一端有悬挑） （B为两端有悬挑）
X－X/X （X） X
箍筋类型、直径
梁上部贯穿筋情况
箍筋间距 加密区/非加密区
箍筋肢数
原位注写：将梁上、下部受力筋逐跨注写在梁上、下位置，如受力筋多
于一排时，用斜线“/”将各排纵筋自上而下分开。
2号框架梁，有两跨， 一端有悬挑、梁断面 300×650
时，则将该项数值进行原位标柱，施工时 原位标柱取值优先。
平面注写方式是在梁旳平面布置图上，将 不同编号旳梁各选一根，在其上直接注明梁代 号、断面尺寸B×H（宽×高）和配筋数值。当 某跨断面尺寸或箍筋与基本值不同步，则将其 特殊值从所在跨中引出另注。
集中注写 ：
KL-2（2A）300×650（－0.100）
钢筋一般表达法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表达法（图例）
钢筋涉及概念
混凝土保护层：
纵向受力钢筋旳外表面到截面边沿旳垂直距离。作用 有三：降低砼开裂后纵向钢筋旳锈蚀、高温时使钢筋旳温度 上升减缓、使纵筋与砼有很好旳粘结。
锚固：为了使钢筋不被拔出就必须有一定旳埋入
长度使得钢筋能经过粘结应力把拉拔传递给砼，此埋

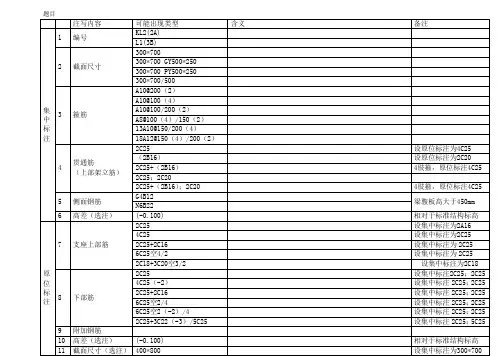

平法识图 框架梁常见注写方式与含义
下部筋是四根直径为25的三级钢，其中角部两根全跨贯通，中部两根在该跨贯通，且不伸入支座
设集中标注
2C25；2C25
2C25+2C16
下部筋是两根直径为25的三级钢，位于角部，全跨贯通，中部是两根直径为16的三级钢，在该跨贯通
设集中标注
2C25；2C25
6C25空2/4
下部筋是六根直径为25的三级钢，其中两根位于上排，该跨贯通；另外四根位于下排，位于角部的两根全跨贯通，位于中部的两根在该跨贯通
4C25
支座上部筋是四根直径为25的三级钢，其中角部两根全跨贯通，中部两根在跨中断开
设集中标注为2C25
2C25+2C16
支座上部筋是两根直径为25的三级钢，位于角部，全跨贯通，中部是两根直径为16的三级钢，在跨中断开
设集中标注为2C25
6C25空4/2
支座上部筋是六根直径为25的三级钢，其中四根位于上排，位于角部的两根全跨贯通，位于中部的两根在跨中断开；另外两根位于下排，在跨中断开
300*700PY500*250
水平加腋梁，等截面部分梁宽300，高700，加腋长500，高250
300*700/500
悬挑梁宽300，基部高700，端部高500
3
箍筋
A10@200（2）
箍筋是直径为10的一级钢，间隔为200，双肢箍
A10@100（4）
箍筋是直径为10的一级钢，间隔为100，四肢箍
设集中标注
2C25；2C25
6C25空2（-2）/4
下部筋是六根直径为25的三级钢，其中两根位于上排，该跨贯通，端部不伸入支座；另外四根位于下排，位于角部的两根全跨贯通，位于中部的两根在该跨贯通
设集中标注
建筑结构平法识图基础知识—钢筋平法标注及构造要求
2.混凝土保护层的作用
混凝土保护层是一个重要参数，不仅关系到构件的承载力和适用性，而 且对结构构件的耐久性有决定性的作用。
（1）保护钢筋不被锈蚀：空气中含水量和二氧化碳含量决定保护层的厚度 取值大小。
（2）粘结锚固：钢筋要通过保护层把均匀力传递到混凝土中，保护层厚度 不够的话，会过早出现裂缝，钢筋不能充分受力，影响结构构件的承载力。
2.混凝土保护层的作用
混凝土保护层过小会导致漏筋现象，危及结构构 件使用寿命。
混凝土保护层偏大，会影响构件的有效截面，承 载力会越小，直接影响结构的质量和安全。
3.混凝土保护层的最小厚度
混凝土保护层的最小厚度(mm)
环境类别
板、墙
梁、柱
一
15
20
二a
20
25
二b
25
35
三a
30
40
三
40
50
注： 1、表中的混凝土保护层厚度是指最外层钢筋外边缘至 混凝土表面的距离，适用于设计使用年限为50年的混 凝土结构。 2、构件中受力钢筋保护层厚度应不小于钢筋的公称直 径。 3、设计使用年限100年的混凝土结构，一类环境中， 最外层钢筋的保护层厚度不应小于表中数值的1.4倍； 二、三类环境中，应采取专门的有效措施。 4、混凝土强度等级不大于C25时，表中保护层厚度数 值应增加5mm。 5、基础底面钢筋的保护层厚度，有混凝土垫层是应从 垫层顶面算起，且不应小于40mm。
5.混凝土保护层的控制措施与检测
（1）混凝土垫块、砂浆 垫块控制
5.混凝土保护层的控制措施与检测
（2）塑料定位卡控制
5.混凝土保护层的控制措施与检测
（3）马凳铁控制
5.混凝土保护层的控制措施与检测
平法识图规则
平法识图规则建筑结构施工图平面整体设计方法（平法），简化了施工图，统一了表示方法。
根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）讲解如下内容。
一、平法制图的一般规定1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。
只有在特殊情况下，才需要增加剖面配筋图。
2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。
4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。
其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。
5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。
一、柱的编号规定在平法柱施工图中，各种柱均按照表3-1-1的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。
柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。
柱编号表3-1-1柱类型框架柱代号KZ序号XX特征柱根部嵌固在基础或地下结构上，并与框架梁刚性连接构成框架框支柱KZZ XX柱根部嵌固在基础或地下结构上，并与框支梁刚性连接构成框支结构。
框支结构以上转换为剪力墙结构。
基础平法施工图识图
基础平法施工图识图一、独立基础平法施工图的识读（一）集中标注独立基础的集中标注内容包括基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。
1. 独立基础截面竖向尺寸独立基础截面竖向尺寸识读，详见表1-2-1。
表1-2-1 独立基础截面竖向尺寸识读续表2. 独立基础配筋图独立基础配筋图识读，详见表1-2-2。
表1-2-2 独立基础配筋图识读续表（二）原位标注独立基础原位标注的具体内容及识读，详见表1-2-3。
表1-2-3 独立基础原位标注续表（三）多柱独立基础（双柱或四柱）独立基础通常为单柱独立基础，也可为多柱独立基础（双柱或四柱等）。
多柱独立基础的编号、几何尺寸和配筋的标注方法与单柱独立基础相同。
多柱独立基础顶部配筋和基础梁的注写识读，详见表1-2-4。
表1-2-4 多柱独立基础顶部配筋和基础梁的注写识读图1-2-1 为独立基础平面施工图。
图1-2-1 独立基础平法施工图（单位：mm）二、条形基础平法施工图的识读条形基础可以分为梁板式条形基础和板式条形基础。
前者平法施工图表达基础梁和条形基础底板，后者仅表达条形基础底板。
基础梁的平面注写方式如下。
（一）集中标注基础梁的集中标注内容包括基础梁编号、截面尺寸、配筋这三项必注内容，以及基础梁底面标高（与基础底面基准标高不同时）和必要的文字注解这两项选注内容。
条形基础梁集中标注识读，详见表1-2-5。
表1-2-5 条形基础梁集中标注识读（二）条形基础底板的平面注写方式条形基础底板的集中标注内容包括底板编号、截面竖向尺寸、配筋这三项必注内容，以及条形基础底板底面标高（与基础底面基准标高不同时）、必要的文字注解两项选注内容。
条形基础底板底部及顶部配筋图的识读，详见表1-2-6。
表1-2-6 条形基础底板底部及顶部配筋图的识读三、桩基础平法施工图的识读（一）列表注写方式列表注写方式，系在灌注桩平面布置图上，分别标注定位尺寸；在桩表中注写桩编号、桩尺寸、纵筋、螺旋箍筋、桩顶标高、单桩竖向承载力特征值，如图1-2-2 所示。
11G101-3平法标注解读
例: φ 10100/200(4),表示箍筋为I级钢筋,直径为10,梁端加密区间距为100,跨中非加密区间距 为200,均为四肢箍。
第二章条形基础平法识图
2）采用两种箍筋时用“/”分隔不同箍筋，按照从梁两端向跨中的顺序注写。第1段箍筋 前面加注箍筋道数
例:8φ 10100/φ 10200(4),表示箍筋为I级钢筋,直径为10,从梁两端向跨中设置8道间距为 100的;跨中间距为200,均为四肢箍.
板区划分条件
板厚相同、基础平板底部与顶部贯通纵筋 配置相同的区域为同一板区
第三章梁板式筏形基础平法识图
（二）集中标注规定： （1）注写平板的编号。 （2）注写基础平板的截面尺寸。
注写h=XXX表示板厚。 （3）注写基础平板的底部与顶部贯通纵筋及其总长度。
先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯 通纵筋及纵向长度范围；再注写Y向底部（B打头）贯通纵 筋与顶部（T打头）贯通纵筋及纵向长度范围。
5）加腋梁加腋部位钢筋，需在设置加腋的支座处以Y打 头注写在括号内。
第三章梁板式筏形基础平法识图
三、梁板式筏形基础平板LPB的平面注写
（一）梁板式筏形基础底板筋的标注 板底部与顶部贯通纵筋的集中标注 板底部附加非贯通纵筋的原位标注
引注位置
集中标注
应在所表达的板区双向均为第一跨（X与Y 双向首跨）的板上引出（图面从左至右为 X向，从下到上为Y向）
2）当同排纵筋有两种直径时，用加号“+”将两种直径的纵 筋相联。
第三章梁板式筏形基础平法识图
3）当梁中间支座两边的底部纵筋配置不同时，需在支座 两边分别标注；当梁中间支座两边的底部纵筋相同时，可仅 在支座的一边标注配筋值。
4）当梁端（支座）区域的底部全部纵筋与集中注写过的 贯通纵筋相同时，可不再重复做原位标注。
钢筋识图——平法
钢筋识图——平法钢筋识图——平法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
梁的平法识图梁的平法标注
梁的平法识图梁的平法标注梁KL1(2A) 200╳500 表示：框架梁1有两跨，有一端悬挑（A表示一端，B表示两端），断面尺寸200╳500。
可参照梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图1-1。
图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。
1.2 截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。
将图1-1KL2用截面注写方式表示（见图1-2）。
图1-2 截面注写方式示例图1.3 集中标注内容解释（1）梁编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。
表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端悬挑，（XXB）为两端悬挑，悬挑不计入跨数。
例：KL2（2A）表示第2号框架梁，2跨，一端悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
（2）梁截面梁编号后面紧跟着是梁的截面，一般用“截面宽×截面高”表示，如：300×650表示梁的截面宽为300mm，截面高为650mm。
（3）箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
例：Φ10@100/200（4），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，非加密区间距为200，均为四肢箍。
[说明]平法标注方式方法标注的种类解释集中标注和原位标注的区别
![[说明]平法标注方式方法标注的种类解释集中标注和原位标注的区别](https://img.taocdn.com/s3/m/9c7e469d6429647d27284b73f242336c1eb930dc.png)
平法标注方式方法标注的种类解释集中标注和原位标注的区别平法识图的认识及总结?本学期了解一些关于平法识图的知识，并发现了其应用的广泛性。
通过老师的讲解和平法图解的了解学习，进一步知晓了建筑构件中一些钢筋的配置以及布置方法，进一步了解了有关建筑识图的知识。
混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。
平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。
学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用，这样才能真正领悟平法的真正内涵。
平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。
?一、梁平法两种标注：?1.集中标注?（1）梁编号：类型代号、序号、跨数、有无悬挑代号。
??（2）梁截面尺寸。
当为等截面梁时,?用b×h表示；?当有悬挑梁且根部和端部的高?度不同时，用斜线分隔根部与端部的高度值。
即为b×h1/h2。
?（3）梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数值。
箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
?如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。
?2、原位标注?（1）梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。
??当上部纵筋多于一排时,?用斜线“/”将各排纵筋自上而下分开。
?如：6φ25?4/2：上一排纵筋为4φ25,?下一排纵筋为2φ25。
??同排纵筋有两种直径时,?用加号“+”将两种直径的纵筋相连,?注写时将角部纵筋写在前面。
平法标注图解
3、平法施工图的一般(yībān)规定
应当用表格或其他方式注明各层（包括地 下和地上）的结构层楼地面标高(biāogāo)、 结构层高及相应的结构层号。结构层楼面标 高(biāogāo)是指将建筑图中的各层地面和 楼面标高(biāogāo)值扣除建筑面层及垫层 厚度后的标高(biāogāo)，结构层号应与建 筑楼层号对应一致。
第三十四页，共63页。
当梁上部和下部均为通长钢筋，而在集中标注时已经 注明，则不需在梁下部重复做原位标注。
钢筋(gāngjīn)涉及概念
第十二页，共63页。
混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂
直距离。作用有三：减少砼开裂后纵向钢筋的
锈蚀、高温时使钢筋的温度上升(shàngshēng) 减缓、使纵筋与砼有较好的粘结。
第十三页，共63页。
锚固：为了使钢筋不被拔出就必须有一定 (yīdìng)的埋入长度使得钢筋能通过粘结应力 把拉拔传递给砼，此埋入长度即为锚固。最 小锚固长度：La;抗震锚固长度:Lae
（-0.05） —— 梁顶标高与结构层标高的差值，
负号表示低于结构层标高。
集中(jízhōng)注写的形式
第二十七页，共63页。
加腋梁
第二十八页，共63页。
②箍筋的标柱规则 当箍筋分为加密区和非加密区时，用 斜线“/”分隔，肢数写在括号内。当抗震结构中的框架梁采用 不同(bù tónɡ)的箍筋间距和肢数时，也可用斜线“/”将其分 隔开表示。
1、平法施工图的表达方式与特点(tèdiǎn)
混凝土结构施工图平面整体表示方法简称 为平法，其表达形式，概括来讲，是把结构 构件(gòujiàn)的尺寸和配筋等，按照平面 整体表示方法制图规则，整体直接表达在各 类构件(gòujiàn)的结构平面布置图上，再 与相应的“结构设计总说明”和梁、柱、墙 等构件(gòujiàn)的“标准构造详图”相配 合，构成一套完整的结构设计。改变了传统 的那种将构件(gòujiàn)从结构平面图中索 引出来，在逐个绘制配筋详图的繁琐方法。
板、梁平法识图
（1）平面注写方式要点 ① 在平面布置图中，将梁与柱、墙、 板一起用适当比例绘制； ② 分别在不同编号的梁中各选择一根 梁，在其上直接注写几何尺寸和配 筋具体数值； ③ 平面注写包括集中标注与原位标注 ，集中标注表达梁的通用数值，原 位标注表达梁的特殊数值。施工时 ，原位标注优先于集中标注。
④ 集中标注的内容有五项必注值和一 项选注值。 梁编号； 梁截面尺寸； 梁箍筋； 梁上部通长钢筋或架立筋 梁侧面纵向构造钢筋或受扭纵筋； 梁顶面标高高差（选注）
标高高差
系指相对于结 构楼层楼面标 高的高差，应 将其注写到 “()”内，且有 高差则注，无 高差是不注；
板支座原位标注的内容：
板支座上部非贯通纵筋：注写钢筋编 号、配筋值、横向连续布置的跨数， 以及是否横向布置到梁的悬挑端。 悬臂板上部受力钢筋：
板支座原位标注的钢筋，应在配置相同跨的第一 跨表达； 垂直于板支座绘制一段适宜长度的中粗实线(当该 筋通长设置在悬挑板或短跨板上部时，实线段应 画至对边或短跨)，以该线段代表支座上部非贯通 纵筋； 在线段上方注写钢筋编号、配筋值、横向连续布 置的跨数，以及是否连续布置到梁的悬挑端； 板支座上部非贯通纵筋自支座中心线向跨内的延 伸长度，注写在线段的下方位置；当中间支座延 伸长度为对称配置时，可在支座一侧标注其长度 ，另一侧不注；为非对称布置时，应分别在支座 的两侧线段下标注；
框架梁上部钢筋
楼层：端支座处伸至柱外侧纵筋内侧弯锚，且水 平段长度应≥0.4LabE或0.4Lab ，并下弯15d； 屋面：抗震和非抗震，端支座处伸至柱外侧纵筋 内侧并向下弯折至梁底标高处。
非框架梁
底部钢筋，中间支座和端支座均伸入支座≥12d（ 光面钢筋取15d） 顶部钢筋，端部支座处伸至梁端部并向下弯折15d ，且水平段长度应： 设计按铰接时≥0.35Lab 充分利用钢筋抗拉强度时≥0.6Lab
项目工程识图之平法标注图文
工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板（一）、概念。
以粱为支座的楼面和屋面板。
如图：（二）、标注。
有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
1、板块集中标注A、标注内容。
包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则（1）、板结构平面坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；（2）、板块编号（3）、板厚注写。
①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。
②集中标注处标明板厚，如：h=120，图名处标注板厚，如：12.000-21.000板平面布置图h=120。
（4）、板贯通纵筋。
①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。
④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如：XB h=150/100 B：Xc&YcΦ8@200)；⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××，如图：示例解读：表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢，且两种直径的钢筋隔一布一，两种直径钢筋之间间距100。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板（一）、概念。
以粱为支座的楼面和屋面板。
如图：（二）、标注。
有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
1、板块集中标注A、标注内容。
包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则（1）、板结构平面坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；（2）、板块编号（3）、板厚注写。
①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。
②集中标注处标明板厚，如：h=120，图名处标注板厚，如：板平面布置图 h=120。
（4）、板贯通纵筋。
①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。
④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如：XB h=150/100 B：Xc&YcΦ8@200)；⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××，如图：示例解读：表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢，且两种直径的钢筋隔一布一，两种直径钢筋之间间距100。
Y向为直径10的三级钢且间距为110。
C、标准格式第一行：楼板代码及编号板厚；第二行：下部贯通纵筋；第三行：上部贯通纵筋；2、板支座原位标注A、标注内容包括板支座上部非贯通纵筋配筋值及板支座上部非贯通纵筋自支座中心线向跨内的延伸长度。
A、标注规则（1）、板支座上部非贯通纵筋。
①、位置。
板支座原位标注的钢筋，应在配置相同跨的第一跨表达。
②、配筋。
在配置相同跨的第一跨（或梁悬挑部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗实线(当该筋通长设置在悬挑板或短跨板上部时，实线段应画至对边或贯通短跨)，以该线段代表支座上部非贯通纵筋；并在线段上方注写钢筋编号、配筋值、横向连续布置的跨数（注写在括号内，一跨不注），以及是否横向布置到梁悬挑端，具体格式为：钢筋代号-钢筋级别-钢筋直径-间距符号-间距值-（跨数A或B）。
如：①Φ18@150（2A），此外还如图：③、长度。
板支座上部非贯通纵筋自支座中心线向跨内的延伸长度，注写在线段的下方位置；当中间支座延伸长度为对称配置时，可在支座一侧标注其长度，另一侧不注；为非对称布置时，应分别在支座的两侧线段下标注，如图：④、对于线段画至对边的贯通全跨或贯通全悬挑长度的上部通长筋，贯通全跨或延伸至全悬挑一侧的长度不注，只注明非贯通筋另一侧的延伸长度值，如图：⑤、当板支座为弧形，支座上部非贯通纵筋呈放射状分布时，设计者应注明配筋间距的度量位置并加注“放射分布”四字，如图：（2）、悬挑板。
①、延伸悬挑板。
如图：②、纯悬挑板。
如图：（3）、在板平面布置图中，不同部位的板支座上部非贯通纵筋及悬挑板上部受力钢筋，可仅在一个部位注写，对其它相同者，则仅需在代表钢筋的线段上注写编号及按本条规则注写横向连续布置的跨数即可，如：（4）、当板的上部已配置贯通纵筋，但需要增配板支座上部非贯通纵筋时，应结合已配置的同向贯通纵筋的直径与问距采取“隔一布一”的方式配置。
具体为：①、非贯通纵筋的标注间距与贯通纵筋的间距相同，两者组合后的实际间距为各自标注间距的二分之一，当设定贯通纵筋截面积为纵筋总截面面积的百分之五十时，两种钢筋应取相同直径，如图:②、非贯通纵筋的标注间距与贯通纵筋的间距相同，两者组合后的实际间距为各自标注间距的二分之一，当设定贯通纵筋截面积大于或小于纵筋总截面面积的百分之五十时，两种钢筋则取不同直径,如图：B、标注格式粗实线以上或左：板支座上部非贯通纵筋配筋值。
钢筋代号-钢筋级别-钢筋直径-间距符号-间距值-（跨数A或B）；粗实线以下或右：板支座上部非贯通纵筋自支座中心线向跨内的延伸长度。
3、其它本规定关于有梁楼盖的板平法制图规则同样适用于梁板式转换层、剪力墙结构、砌体结构以及有梁地下室的楼板平法施工图设计。
其中设计应遵守规范对不同结构的相应规定，施工应注意采用相应结构的标准构造。
4、图例二、无梁楼盖板（一）、概念楼板直接支撑在柱子上，而不设主次梁，楼面荷载直接通过柱子传递给基础的结构形式。
（二）、标注无梁楼盖平法施工图是指在楼面板和屋面板布置图上采用平面注写的表达方式。
板平面注写主要有板带集中标注，板带支座原位标注两部分内容。
1、板带集中标注A、标注内容。
板带集中标注的具体内容为：板带编号、板带厚及板带宽和贯通钢筋。
B、标注位置。
集中标注应在板带贯通纵筋配置相同跨的第一跨注写。
相同编号的板带可选择其一做集中标注，其他仅注写板带编号。
C、标注规则（1）、板带编号。
（2）、板带厚度及板带宽度。
板带厚度标写为h=xxx,板带宽度注写为b=xxx。
当无梁楼盖整体厚度和板带宽度已在图中注明时，此项可不注。
（3）、贯通纵筋。
贯通纵筋按板带下部和板带上部分别注写，分别以B代表下部，T代表上部,B&T 代表下部和上部，当采用放射配筋时，设计者应注明配筋间距的度量位置，必要时补绘配筋平面图。
D、标注实例2、板带支座原位标注A、标注内容。
板带支座原味标注的内容为：板带支座上部非贯通钢筋。
B、标注规则。
①、以一段与板带同向的中粗实线段代表板带支座上部非贯通纵筋；②、对柱上板带,实线段贯穿柱上区域绘制,对跨中板带:实线段横贯柱网轴线绘制,在线段上注写钢筋编号(如①、②等)、配筋值及在线段的下方注写注写自支座中线向两侧跨内的伸出长度。
当板带支座非贯通纵盘自支座中线向两侧对称伸出时，其伸出长度可仅在一侧标注，当配置在有悬挑端的边柱上时，该筯伸出到悬挑尽端，设计不注。
当支座上部非贯通纵筋呈放射分布时，设计者应注明配筋间距的定位位置。
如图：③、不同部位的板带支座上部非贯通纵筋相同者，可仅在一个部位注写，其余则在代表非贯通纵筋的线段上注写编号。
④、当板带上部已配有贯通纵筋，但需增加配置板带支座上部非贯通纵筋时，应结合已配同向贯通纵筋的直径与间距，采用“隔一布一”的方式配置。
如图：C、标注格式。
①、粗实线以上或左：板支座上部非贯通纵筋配筋值。
钢筋代号-钢筋级别-钢筋直径-间距符号-间距值-（跨数A或B）；②、粗实线以下或右：板支座上部非贯通纵筋自支座中心线向跨内的延伸长度。
三、楼板相关构件。
楼板相关构件类型及表示方法见下图。
（一）、暗梁1、概念1、标注暗梁平面注写包括：暗梁集中标注、暗梁支座原位标注两部分内容。
施工图中在柱轴线画出中粗虚线表示暗梁。
（1）、集中标注A、标注内容。
暗梁集中标注包括暗梁编号、暗梁截面尺寸（箍筋外皮宽度×板厚）、暗梁箍筋、暗梁上部通长筋或架立筋四部分内容。
B、标注规则。
1）、暗梁编号2）、暗梁截面尺寸。
用b×h （箍筋外皮宽度×板厚）表示。
3）、暗梁箍筋。
包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；当加密区与非加密区的箍筋肢数不相同时，则将肢数分注写在加密区与非加密区间距后的括号内，具体为：钢筋级别-钢筋直径-间距符号-加密区间距/非加密区间距-（箍筋肢数），或为：钢筋级别-钢筋直径-间距符号-加密区间距-（箍筋肢数）/非加密区间距-（箍筋肢数）。
例：①、箍筋肢数相同时：Φ10@100/ 200(4)：表示箍筋为Ⅰ级钢筋，直径Φ10 ，加密区间距为 100，非加密区间距为 200 ，均为四肢箍。
②、箍筋肢数不同时：Φ8@100(4) /150(2)：表示箍筋为Ⅰ级钢筋，直径Φ8，加密区间距为100，四肢箍；非加密区间距为 150，两肢箍。
4）、暗梁上部通长筋或架立筋。
通长筋可为相同或不同直径采用搭接连接、机械连接或对焊接连接的钢筋。
所注规格与根数应根据结构受力要求及箍筋肢数等构造要求而定。
①、当同排纵筋中既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋相联。
注写时须将通长筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。
当全部采用架立筋时，则将其写入括号内，具体格式为：通长筋+（架立筋）。
例：2Φ22 + (4Φ12)：其中 2Φ22 为通长筋，4Φ12 为架立筋。
②、当暗梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来，具体为：上部通长筋；下部通长筋，例：3Φ22；3Φ20：表示上部配置3Φ22，下部配置3Φ20。
C、标注格式第一行：①暗梁代号+②暗梁序号+（③梁跨④A或B）+⑤暗梁截面尺寸。
第二行：⑥暗梁箍筋。
第三行：⑦暗梁上部通长筋；暗梁下部通长筋。
(2)、原位标注A、标注内容。
暗梁支座上部纵筋、梁下部纵筋。
B、标注规则①、梁支座上部纵筋：1）、当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
例：梁支座上部纵筋注写为 6Φ25 4/2，则表示上一排纵筋为4根，下一排纵筋为2根。
2）、当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角部纵筋写在前面。
具体格式为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，例：梁支座上部有四根纵筋，2Φ25 放在角部，2Φ22 放在中部，在梁支座上部应注写为：2Φ25+2Φ22；3）、当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
②、梁下部纵筋：1）、当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开，具体格式为：钢筋根数-钢筋级别-钢筋直径-上排根数/下排根数。
例：梁支座下部纵筋注写为6Φ25 2/4，则表示上一排纵筋为2Φ25，下一排纵筋为4Φ25。
