预制箱梁施工方案(30m)

合集下载

预制箱梁吊装施工方案

预制箱梁吊装施工方案

预制箱梁安装施工方案一、工程概况我部共有箱梁711片,其中20m箱梁286片,30m箱梁149片,40m箱梁276片。

各桥梁板规格数量如下:1、青云互通主线1号桥(200斜交)20m箱梁27片2、青云互通主线3号桥(正交)20m箱梁27片3、色草湾1号桥(正交)20m箱梁24片4、色草湾2号桥(正交)20m箱梁32片5、西梁大桥(正交)20m箱梁56片6、旧堡1号大桥(正交)20m箱梁40片7、旧堡2号大桥(正交)30m箱梁149片8、杜家河沟大桥(正交)20m箱梁24片,40m箱梁56片9、臭柏河沟大桥(正交)40m箱梁64片10、大王庙沟大桥(正交)20m箱梁56片,40m箱梁48片11、佳芦河大桥(正交)40m箱梁108片二、箱梁架设总体方案和计划预制箱梁的最大吊装重量为右幅边梁,20m、30m、40m吊装重量分别为56.9t、97.2t、155.1t。

梁厂采用龙门吊提梁,由前后均有动力转向装置的运梁车运梁,杜家河大桥、臭柏沟大桥、大王庙沟大桥、佳芦河大桥采用额定起重量不小于180t、适用跨径不小于40m的简单型步履式双导梁架桥机架设;旧堡2号桥采用额定起重量不小于120t、适用跨径不小于30m的步履式双导梁架桥机架设;青云互通主线1号桥、青云互通主线3号桥、色草湾1号桥、色草湾2号桥、西梁大桥、旧堡1号大桥根据进度要求和实际地形状况采用两台200t、120t吊车或额定起重量不小于120t、适用跨径不小于30m的步履式双导梁架桥机架设(与旧堡2号大桥使用同一台架桥机)。

架梁设备数量的选取及架设顺序以保证2012-2013年度节点目标计划完成为原则,即箱梁安装工程于2012年8月底半幅贯通,10月底全部结束,桥面系工程完成80%。

三、施工方案(一)、施工准备1、人员准备每套架梁设备必须配置如下人员:足够数量的专业技术工人、经验丰富的管理人员,负责提梁、运梁、架梁及过程中的指挥工作;专职安全人员,负责提梁、运梁、架梁安全工作;现场工程师2名,负责梁场提梁时箱梁的各项检测工作,架梁时的指导验收工作;测量人员3名,负责梁板架设完成后的测量检测工作;焊工若干,负责梁板架设后相邻梁板的焊接连接;各种设备的机械操作手齐全到位,技术扎实过硬。

30m箱梁支架预压施工方案

30m箱梁支架预压施工方案

30m箱梁支架预压施工工艺一、预压目的为验证支架的稳定,刚度及强度;消除支架非弹性变形,确保梁体不因支架沉降而产生开裂,需采用支架预压措施。

二、支架预压荷载及范围支架预压范围为底板正下方部分支架,翼板部分支架由于自重小并且支架高度低,因此可不作考虑。

支架预压荷载按该部分箱梁自重的1。

1倍计算(芯模、人群荷载及结构物自重),预压荷载在支架沉降稳定后拆除。

对于一层门式支架即净空小于250CM,支架稳定性经首次预压试验满足要求下,预压荷载可按结构物自重的80%考虑。

三、预压材料及加载总重预压荷载的选用材料,本着因地制宜的原则,选用水袋加水作为预压荷载材料.根据预压荷载确定水袋的高度:底板部分水压高度为H =3.0M(均布荷载:7.8/7.3*26*1.1=30kN/m2),水箱采用塑料布定做,水袋尺寸为3。

6m*3。

5m*3m,每断面设置2个水袋,水袋四周采用钢管围囹,上下采用拉杆固定,两侧支承在侧模上;张拉接长端用土袋反压,固定端也可用钢管斜支撑,防止钢管围囹被破坏,桥纵向第一阶长度为2M,土袋预压高度1.9M,第二阶长度1.2M,土袋预压高度为1M(按预压荷载50%递减);每次预压长度要比施工节段长2—3M。

(具体见布置图)。

3、加载采用分级均匀加载,按四级进行,即25%、50%、75%和100%的加载总重,每级加载后均静载3小时后分别测设支架和地基的沉降量,做好记录。

加压过程中要注意每个水袋要均匀加载,防止预压水袋的钢管围囹和底部支架偏压。

加载全部完成后,等到支架及地基沉降稳定后,方可进行卸载。

卸载应分级进行,即100%—75%-50%-25%-0。

每级卸载后均静载1小时后分别测设支架和地基的恢复量,做好记录.卸压过程中要注意每个水袋要均匀卸载.四、沉降现测沉降观测是一道重要的程序,支架预压的结果要通过沉降观测得出。

1、仪器配备和人员安排天宝5700GPS三台;索佳SET2100Ⅱ全站仪标称精度2mm+2ppm;DSZ2水准仪+测微器+铟钢尺一套,DS3水准仪一台;长3M以上钢尺12根,线锤2KG以上12只;观测员:付方军记录人:洪志庆复核人:邵盛强负责:黄应彬2、测点布置每跨支架要设三个观测断面,即跨中、支点附近三个断面。

30米箱梁预制方案

30米箱梁预制方案

30m箱梁预制施工方案目录1. 编制依据及范围 (1)1.1编制依据 (1)1.2编制范围 (1)2.工程概况及环境资源条件 (1)2.1.工程概述 (1)2.1.1.预制箱梁概述 (1)2.1.2.主要材料及工程量统计 (2)2.2 环境资源条件 (2)2.2.1 气象条件 (3)2.2.2 交通条件 (3)3 施工总体方案及工艺流程 (3)3.1 总体施工方案 (3)3.1.1 场地布置 (3)3.1.2 总体施工方案 (3)3.2 施工工艺流程 (4)4.主要施工方法 (4)4.1 箱梁预制施工 (4)4.1.1原材料的检验、规定和管理 (4)4.1.2钢筋加工 (5)4.1.3梁钢筋绑扎及预埋件安装 (5)4.1.4波纹管安装 (8)4.1.5模板加工及安装 (8)4.1.6混凝土施工 (11)4.1.7混凝土养生 (12)4.1.8预应力钢绞线施工 (13)4.1.9预应力张拉 (14)4.1.10孔道压浆 (19)4.1.11封锚 (21)4.1.12存梁 (22)5.资源需求计划及工期安排 (22)5.1资源需求计划 (22)5. 1.1劳动力配置情况 (22)5.1.2材料统计情况 (22)5.1.3机械设备配置 (22)5.2施工进度计划 (23)6质量保证保证措施 (23)6.1 质量保证措施 (23)6.1.1试验工作的质量保证措施 (23)6.1.2钢筋加工及安装质量保证措施 (24)6.1.3模板质量保证措施 (24)6.1.4混凝土施工质量保证措施 (25)6.1.5预应力施工质量保证措施 (25)7.安全保证措施 (26)7.1现场保证措施 (26)7.2施工安全措施 (27)7.3吊装工程安全防护设施 (28)7.3.1一般要求 (28)7.3.2安全防护设施 (28)7.3.3安全管理要点: (29)8. 附件:梁场平面图.......................................... 错误!未定义书签。

30m预制小箱梁施工方案-secret

30m预制小箱梁施工方案-secret

跨线桥30m箱梁预制施工技术方案一、编制依据及原则(一)、编制依据、《 至 高速公路 段两阶段施工设计图》 ~、 ~ ( 跨线桥);、《公路桥涵施工技术规范》( );、《公路工程质量检验评定标准》( );、《公路工程技术标准》( );、 至 高速公路 段 合同段 ( )~ 《投标文件》、《项目建设管理手册》、《监理细则》;、 至 高速公路 段《桥涵通用图-预应力混凝土分体式箱梁( = )》; 、各级政府部门发布的工程建设文明施工的若干规程;、国家及各级政府部门,行政主管单位发布与制定的环境保护有关条例与若干规定。

(二)、编制原则、充分响应招标文件、合同文件,严格执行相关技术规范、规程。

、实事求是,科学合理;统筹安排,组织均衡生产和工序衔接,做到紧张有序,确保工程质量,尽量缩短工期。

确保施工方案可行、经济、适用。

、坚持突出重点,兼顾一般,点线结合,均衡生产的原则、坚持专业化、机械化、标准化组织施工的原则,提高施工作业水平,安排有丰富经验的施工专业队伍承担工程施工。

按制梁工序化分为若干专业工班,投入具有相应丰富施工经验的专业化人员施工,确保工期和质量。

、选择可靠的施工方法,尽量避免外部条件约束;采取先进、实用的、在类似工程已普通采用的成熟工艺技术。

、本着高起点、高标准、实用、够用的原则合理进行梁场各项临时设施的设置,统筹兼顾桥面系工程、铺架工程的需要。

二、工程概况跨线桥桥位处地貌以丘陵、谷地为主,两端桥台一带为丘陵山坡地带,区内分布小河流、竹林、村落、农田等,地形起伏较大,桥跨越一座小山的侧面山脊,桥区地面标高 。

本桥桥位部分处于分离式路幅与整体式路幅过渡段,左右线之间距离相对较小,桥型布置时全部采用整体式路幅宽度,分离式左线桥处于半径 及 的平曲线上,左幅中心里程为 起止里程为 ~ ;右线桥处于半径 及 的平曲线上,右幅中心里程为 起止里程为 ~ 。

本桥上部结构采用预应力混凝土小箱梁+连续箱梁,左线桥跨径组合为: × 预制小箱梁+( + × + ) 现浇连续箱梁+ × 预制小箱梁;右线桥跨径组合为:( + + × + ) 现浇连续箱梁+ × 预制小箱梁+ × 预制小箱梁 。

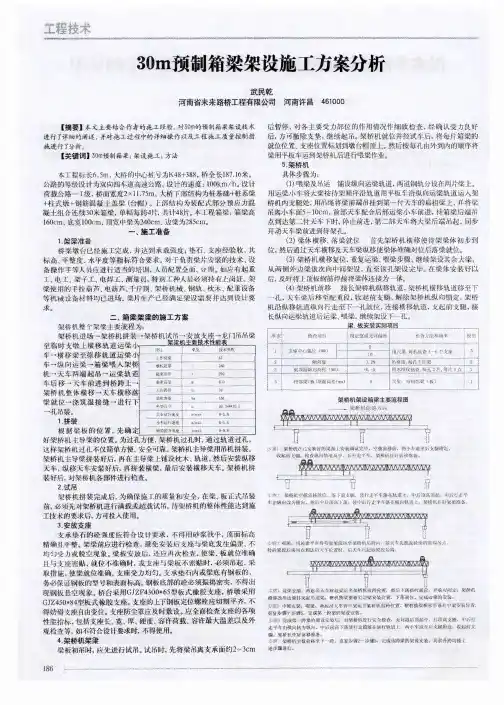

30m预制箱梁架设施工方案分析

30m预制箱梁架设施工方案分析
六级 以上大风天 气,不能 进行架粱作业 , 避 免发生意 外事故 。 业) , 本科 学历 , 目前主要 研 究方向:建筑施 工与工程预 结算 。 【 5 】《 建筑给 水排 水设 计规 范》G ] 3 5 0 0 1 5 -2 0 0 8 . 0 9 年
架粱 工作 要分工明确 , 统 一指挥 , 设专 职操作 手、 电工和 专职安 全
员。
架梁过程 中, 桥下严禁进行 任何作业。 四 施 工质 量控 制 措施 安装 后构 件不得 有硬 伤、 掉角和 裂纹 等缺 陷。 梁板 就位 后湿 接 缝 要 及时浇 筑 , 相邻 梁板 之间的缝 隙嵌填要密 实。 支座 接触必须 严密 , 不
得 有 空隙 , 位置 必须 符合设 计要 求。 活动 支座 必须按 规 定注 入润 滑 材 料。 箱梁安装 实测项 目见评 定标准 。 支座 安装规 定值 或允许偏 差见相关 规范 。 ( > >上接第 1 8 4 页) 部分应 略高于原 路面。 如果 坑槽 较深应 将沥 青混 合料分 两次或 三次 摊 参考 文献 铺和 压实。 ( 6 ) 热 补法 修补。 采用热 修补养 护车 , 将加 热板 加热坑 槽处 路 【 1 ] 张团结, 胡 水玲 , 祝 和 意 预 制 箱 梁架 设 施 工技 术 【 J ] . 福建 建 面, 翻松被加 热软化铺 装层 , 喷洒 乳化沥 青, 加 入新 的沥 青混合 料 , 然 筑, 2 0 1 0 ( 1 0 ) . 后搅拌 摊铺 , 压 路机压实成 型。 [ 2 】 胡献标 . 小议 桥 梁 预 制 箱 梁 架 设施 工技 术 【 J 】 . 科 技 致 富 向
导, 2 0 1 2( 1 0 ) .
4 . 3 重 度沉陷、 龟裂、 车辙 翻浆 的处治方案
A. 挖 除原有的沥青 面层 对于面 积较小 部分, 采用先 用切割机切 出其 四个 边 , 使切 出块成 长 ( 正) 方形。 人 工配合小型机 具挖 除 旧有路面 的沥青 面层, 对 于面积 较 大部 分, 使用铣 刨机 铣刨 掉沥 青面层并 将沥 青面层 的垃圾 废料 清运至 指定地 点。 B . 挖除 原基层的水稳碎石层或水 泥砼 对于面积较 小部分 , 采 用人 工使用风钻配合的方 法挖除 , 对于面积 较大部 分, 使用铣 刨机铣刨 。 两种工艺在施 工时均 在其四周与沥青砼面 层间留有3 0 c m 宽 的台阶。 每 一部位 施 工完毕后, 及时将 挖出的废料清运

预制箱梁施工方案

预制箱梁施工方案

目录1工程大要 .......................................................1.1工程简介 .................................................................................................1.2编制依照 .................................................................................................1.3主要工程数目 ......................................................................................... 2施工安排 .......................................................3工期安排 .......................................................4资源配置 .......................................................4.1人员配置 .................................................................................................4.2机械配置 .................................................................................................4.3模板配置 ................................................................................................. 5施工方法 .......................................................5.1工艺流程图 .............................................................................................5.2台座 .........................................................................................................5.3钢筋制作绑扎 .........................................................................................5.4涟漪管安装 .............................................................................................5.5模板安装 .................................................................................................5.6预应力筋穿束 .........................................................................................5.7混凝土的浇筑 .........................................................................................5.8预应力箱梁张拉 ..................................................................................... 6质量预控与通病防范.............................................6.1壁厚超差 .................................................................................................6.2梁顶面裂缝 .............................................................................................6.3漏浆: .....................................................................................................6.4预应力施工常有问题及办理措施 ........................................................ 7质量保证措施...................................................7.1管理系统 .................................................................................................7.2质量保证措施 ......................................................................................... 8安全保证措施 ...................................................9文明施工及环境保护 .............................................1工程大要1.1 工程简介本工程预制箱梁共有176 片、车站轨道梁36 片,预制箱梁分为30m、27.5m、25m 3 种形式,轨道梁分为10m、15m、20m 3 种形式。

30m箱梁预制首件工程施工组织设计讲解

30m箱梁预制首件工程施工组织设计讲解

国家高速乌兰浩特至新林北段公路工程建设项目WXTJ-3合同段K17+660(24×30m)洮儿河大桥箱梁预制施工组织设计福建华通路桥建设有限公司乌新高速公路WXTJ-3项目部目录:一、编制依据及编制原则 (1)二、工程概况主要工程量 (1)三、工程进度计划 (1)四、组织机构及人员分工 (2)五、材料、设备、人员进场情况 (2)六、施工方案、方法和顺序 (4)七、工程质量管理体系及保证措施 (20)八、安全生产管理体系及保证措施 (23)九、环境保护、水土保持保证体系及保证措施 (25)K17+660(24×30m)洮儿河大桥箱梁预制施工组织设计一、编制依据及编制原则1、编制依据1)招标文件、《国家高速公路网二连浩特至广州高速公路集宁至阿荣旗联络线乌兰浩特至扎兰屯高速公路(乌兰浩特至新林北段)两阶段施工图设计》图纸、参考资料、工程量清单等;(2)《公路工程质量检验评定标准》(JTGF80/1-2004);(3)《公路桥涵施工技术规范》(JTG/T F50-2011);(4)《公路工程技术标准》(JTG B01—2003);(5)《钢筋混凝土用热轧光圆钢筋》(GB1499.1-2008);(6)《钢筋混凝土用热轧带肋钢筋》(GB1499.2-2008);(7)《钢筋焊接及验收规程》(JGJ 18—2003)。

2、编制原则(1)施工总体部署科学确保质量,满足工期的原则;(2)施工过程坚持安全第一,预防为主和保护环境的原则;(3)遵循专业队伍施工,机械配套的原则;二、工程概况主要工程量本合同段为乌新高速第3标段,起止桩号K16+300-K29+900,路线全长13.556公里,本标段有钢筋混凝土现浇板桥6座。

K17+660(24×30m)洮儿河大桥为下部结构采用桩基础,上部结构为先简支后连续箱梁,桥梁全长727.2m,桥中心线与主线交角0°,预制箱梁采用C50混凝土。

30米箱梁吊装专项方案

30米箱梁吊装专项方案

30米箱梁吊装专项施工方案一、工程概况我工区有六座预应力砼预制箱梁大桥,分别为:ZK9+995(6×30m)小云关大桥、K9+980(7×30m)小云关大桥、ZK10+410(4×30m)百花箐大桥、K10+395(5×30m)百花箐大桥、ZK11+005(7×30m)百花山大桥、K10+990(10×30m)百花山大桥。

本方案以本工区K9+980小云关大桥为例。

K9+980小云关大桥右幅起止桩号为:K9+871.96~K10+088.04。

孔跨布设为:右幅桥梁为7×30米,分为2联。

汽车荷载为公路-Ι级,地震基本烈度为7度,设计基本地震动加速度峰值为0.15g。

标准桥面宽度为15.5m净桥面+2×0.5m护墙(单幅)。

设计车速为100Km/h。

下部采用柱式墩,上部采用30m预应力预制箱梁,本桥共有30m预制箱梁35片二、编制原则及依据:(一).编制原则:本着确保优质、高效、安全、文明完成该单项工程施工任务,结合本单项工程的工区管理机构设置、机械设备配备、劳动力组织、材料组织、工程施工方法、工程质量控制措施、工程进度控制措施、安全生产文明施工及环境保护控制措施等诸多因素的实际情况。

(二).编制依据:本方案除根据《K8+655桥施工图》及施工现场实际情况外,依据下列文件、规范、规程进行编制:《公路工程技术标准》JTG B01-2003《地基基础设计规范》DGJ08-11-1999《钢筋焊接及验收规程》JBJ18-2012《公路桥涵施工技术规范》(JTG/T F50-2011)《建筑机械使用安全技术规程》JGJ33-2012《施工现场安全生产体系》DGJ08-903-2003《施工现场临时用电安全技术规程》JGJ46-88《建筑施工高处作业安全技术规范》JGJ80-2011《公路工程质量检验评定标准》JTG F80/1-2004《建设工程安全生产管理条例》第70号《中华人民共和国环境保护法》第253号三、总体施工计划:根据施工实际情况,在箱梁预制场地存梁区内,将梁按编号根据施工情况借助梁场龙门吊将梁按照架设顺序理顺,方便施工。

30M箱梁预制施工方案

30M箱梁预制施工方案

30M箱梁预制施工方案一、编制依据1、公路桥涵施工技术规范(JTJ041—2000)2、公路工程质量检验评定标准(JTGF80/1—2004)3、公路工程国内招标文件范本(2003年版)4、两阶段施工图设计(第三册)5、公路工程施工安全技术规程(JTJ076-95)二、使用范围K25+700~K30+714.988段大桥三、材料1、混凝土所用的水泥、砂、石、水、外掺剂及拌和料的质量和规格必须符合有关技术规范要求,经检验合格后方可使用,按规定的配合比施工。

2、钢筋经检验合格方可进场并附有质保单,进场后经监理抽检合格后方可使用.3、预制箱梁的锚具及其配套设备,波纹管符合规范要求,必须检验合格后方可使用。

四、机具拟投入的机械设备五、详细的技术方案(一)设计要求箱梁采用单独预制,简支安装,现浇连续接头的先简支后连续的结构体系.(二)施工方法和施工工艺根据现场的施工特点,同时结合我部的实际情况,箱梁施工工序如下:1、施工前的准备①、机具准备施工现场配备各种计量仪器设备,如钢尺、水准仪等,以便检查钢筋尺寸、模板几何尺寸和砼浇筑高度。

现场施工人员在开工前应检查机具的完好性,如振捣棒、发电机的正常性等,以确保正常施工。

②、技术准备a、在开工前进行技术交底工作,技术交底由项目经理部技术科和质检科组织完成。

b、在开工前上道工序经监理工程师验收合格后,方可进行下一步的施工。

③人员进场组织施工技术人员进场,明确职责,定岗定员,组织施工作业人员进场,进行质量安全教育,特种作业人员进行培训,持证上岗,安排前期准备工作。

④现场准备平整场地,修筑施工便道,接通水电设施,设置测量控制桩,规划场地布置,箱梁预制场设置在桥头的路基上,基础为岩层,平整后硬化场地,采用C20混凝土硬化,厚度10cm,做好场内排水工作,根据平面布置图搭设临建、库房、钢筋棚,施工台座.2、现场施工工艺(1)底模制作底模板采用C25混凝土台座,高出地面30 cm,底模预留侧模板拉杆穿孔,台面使用水磨石面板,台面边缘设5×5cm的角铁,使用前均匀涂刷隔离剂,底模平整度需达到规定的模板检验标准。

预制箱梁施工方案

预制箱梁施工方案

预制箱梁施工方案施工时应按照设计要求,采用钢筋加工厂家提供的钢筋加工图纸,进行钢筋的加工和绑扎。

钢筋加工应符合国家标准和设计规范的要求,钢筋的直径、长度、弯曲度、间距等应符合设计要求。

钢筋的绑扎应牢固、紧密,不得出现错位、错位、断股等现象。

2.1.2 预应力孔道制作预应力孔道的制作应按照设计要求,在箱梁内侧的预留孔洞处,采用钻孔机进行钻孔。

钻孔时应注意孔洞的位置、孔洞的直径、孔洞的深度等要求,同时应注意孔洞的清理和保护,防止孔洞内部出现杂物和污物。

钻孔完成后,应按照设计要求,在孔洞内安装预应力钢束,并进行张拉和固定。

3、混凝土浇筑与养护3.1混凝土浇筑混凝土浇筑应按照设计要求进行,采用搅拌车进行现场搅拌或者采用预制场预制的混凝土进行运输。

混凝土的配合比应符合设计要求,混凝土的坍落度应在设计要求范围内,浇筑时应注意浇筑顺序、浇筑速度、浇筑高度、振捣时间等要求,确保混凝土的密实性和均匀性。

3.2养护混凝土浇筑完成后,应立即进行养护。

养护时间应按照设计要求进行,养护期间应注意保持混凝土的湿润状态,避免混凝土表面裂缝和龟裂。

同时,应注意养护期间的温度和湿度,确保混凝土的强度和耐久性。

总之,30米预制箱梁施工方案是一个复杂的工程,需要按照严格的规范和标准进行施工。

在施工过程中,应注意各项细节和要求,确保工程的质量和安全。

2.1.2 按照招标文件要求,进场的钢筋应分类分规格存放,并且存放区域要高于地面50cm,同时要进行防雨防锈处理。

2.1.3 钢筋表面应该保持清洁平顺,不得有局部弯折。

在钢筋加工配料时,应该准确计算钢筋长度,以减少断头废料和焊接量。

钢筋的弯制和末端弯钩应符合设计要求,如果没有规定,就按照规范进行操作。

2.1.4 通长受力主筋的连接采用对焊。

接头处的钢筋轴线偏移不得大于0.1d,并且不得大于2mm。

接头处不得有横向裂纹,弯折不得大于4°。

构造钢筋的连接可采用绑扎,绑扎长度不小于35d,且不小于500mm。

箱梁预制施工技术方案范文

箱梁预制施工技术方案范文

箱梁预制施工技术方案范文1、工程概况本桥上部结构采用标准30m、25m跨径组合箱梁,其中第31、35跨跨径为25m,其余跨径为30m。

25m箱梁共16片,30m箱梁共1224片,采用单箱单独预制,简支安装,现浇连续接头的先简支后连续的结构体系。

2、主要材料(1)、预应力钢绞线①、梁体预应力筋采用¢j15.24mm高强低松弛钢绞线,其标准抗拉强度为Ryb=1860Mpa。

生产和检验按照ASTM416-92aJI技术标准。

②、钢绞线在装车搬运过程中严禁抛弃、碰撞或拖拉,起吊千斤绳应外包胶皮,防止损伤。

③、钢绞线进场应具备厂方的质量保证书,同时要有国家建筑钢材质量检验测试中心检验合格的自检报告,报告内容应包括拉力试验,松弛试验。

④、钢绞线应逐盘进行外观检查,钢绞线内不应有折断、横裂和相互交叉及焊接的钢丝。

⑤、进场后的钢绞线,同一钢号、同一规格、同一生产工艺制造的钢绞线以每60T为一批进行验收,每批选取3盘,每盘截取一个试件,送中心试验室做力学性能试验。

如有某一项试验结果不符合ASTM416-92aJI标准要求,则该盘钢绞线视为不合格品;并从同一批未经试验的钢绞线中再取双倍数量的试件进行复验。

如仍有一个指标不合格,则该批钢绞线为不合格品。

(2)、钢筋①、普通钢筋采用业主指定范围内的马鞍山钢铁公司的钢材。

②、运抵工地的钢筋均应附有原制造厂的质量证明书,试验室要按规定分批作力学性能试验后填写“钢筋试验鉴定报告单”作为本批钢筋的依据,不合格的钢筋不得使用。

③、钢筋原材及成品存放应做好下垫上盖,地面垫高不得低于20厘米,按炉号和不同规格分堆存放,不合格的钢筋应设有明显标志,防止混杂。

④、经检验合格的钢筋在加工和安装过程中,如出现某种异常现象时,应作化学分析,予以鉴定,如试验不合格时,该批钢筋应立即停止使用并清理出场。

(3)、水泥①、本标段采用业主指定范围内的徐州海螺P.O42.5级水泥。

②、运抵工地的水泥,试验室分批对水泥进行检测试验。

30m箱梁架桥施工方案

30m箱梁架桥施工方案

30M箱梁施工方案30M箱梁架设施工技术方案一、工程概况梁体为30M箱梁,使用NF100-30型架桥机。

二、架梁施工前的准备工作1、检测墩帽中心线是否符合规范要求2、支座中心线放样,安设支座。

3、检验梁是否合格,严禁不合格箱梁上桥。

4、检查架桥机的定位及试运转是否正常。

5、检查牵引系统(由卷扬机及滑轮组组成)是否正常工作。

三、架梁施工本桥安装为架桥机运梁过跨,通过架桥机上卷扬机横移到位后落梁。

架桥机过跨及安装过程中由于水平力的影响,支撑架桥机的临时墩在路线前进方向前后用钢丝绳拉好缆风,以防止临时墩产生过大的水平变形。

1、移梁运输从箱梁存放场至架桥机处设至运梁采用专用的运梁跑车。

将预制场存放的箱梁通过龙门吊起吊后移至运梁平车,在预留孔处安装好吊带钢丝绳。

用枕木垫稳防止箱梁倾斜,把箱梁与平车固定好。

然后把箱梁运输到架桥机后端。

平车牵引动力为柴油机。

2、梁起吊采用先起吊一端的形式进行起吊。

将预制梁运至架桥机后跨,架桥机前行车行至箱梁前端(以安装前进方向为前进方向,达峰桥与路线方向相反),挂号钢丝绳,起吊,架桥机前行车和后运输平车同时前进,至合适位置(以架桥机后行车所处位置导梁不悬空为准),安好梁后端钢丝绳,后端起吊,架桥机前后行车同时前行,将预制梁纵移至安装跨。

3、梁横移就位箱梁由架桥机平车运到桥跨纵向合适位置后,开始平移,然后缓慢的落梁,均匀的落到支座上,落梁时,箱梁中心线必须对准支座中心线,落梁后检查支座有无脱空、偏压等不正常现象,检查无误后,将箱梁端横隔板底部用方木支撑牢固,然后送掉钢丝绳。

其他梁就位步骤同上。

四、横隔板钢筋焊接、移架桥机在每一跨梁安装好后,迅速把横隔板钢筋焊好,使整跨形成一个整体。

将架桥机前后行车退至架桥机尾部,拆除前支架,把前支架挂在鼻梁上,把架桥机向前推移至下一跨,重复上述安装程序进行下一跨的安装。

五、架梁安全保证措施1、贯彻“安全第一、预防为主”的方针。

成立箱梁架设安全工作小组,项目经理任组长,安全部长为副组长,全面领导架梁安全管理工作,项目总工,质检部、工程部、架桥队相关人员为组员,认真执行架梁施工的各项安全保证措施。

--河大桥30m预制箱梁顶板负弯矩张拉,施工方案_箱梁负弯矩张拉

--河大桥30m预制箱梁顶板负弯矩张拉,施工方案_箱梁负弯矩张拉

**河大桥30m预制箱梁顶板负弯矩张拉,施工方案_箱梁负弯矩张拉冷泉河大桥30m预制箱梁顶板负弯矩张拉施工方案一、工程概况**河大桥是吉县至**高速公路一座大桥,位于**县**镇后冷泉村东侧约0.6km处,斜跨冷泉河和县级公路,分左右线。

本桥左线中心里程为ZK18+145,孔跨17*30m;右线中心里程为YK18+120,孔跨为16*30m,桥梁全长517m。

下部结构桥台采用柱式台、肋板台,基础采用桩基础。

桥墩采用柱式墩、实心墩,基础采用灌注桩基础。

二、工期安排计划开工时间: 2014 年04月10日计划完工时间: 2014 年07月10日三、施工组织机构技术负责人:*** 施工负责人:** 质检负责人:** 试验负责人:*** 安全负责人:** 质检员:*** 施工员:** 测量员:** 安全员:*** 四、施工准备1、预应力筋施工钢绞线及锚具的技术要求钢绞线进场时应进行表面质量的检查,其表面不得有降低钢绞线与砼粘拉力的润滑剂、油渍等物质,允许有轻微的浮锈,但不得锈蚀成肉眼可见的麻坑。

钢绞线拉力试验检验、抗拉强度及伸长率、弹性模量试验已检测完毕,并上报试验监理工程师审批。

锚具采用BM15-4、BM15-3型号规格,锚具进场后的硬度和静载锚固性能试验已检测合格。

张拉设备已检验标定完成。

2、下料钢绞线下料前应调直,计算好钢绞线的下料长度,在切割口的两侧各5cm处先用铅丝绑扎,然后用切割机切割。

切割后应立即将切割口用胶带缠紧,以防松散,并在胶带上写上编号,以备编束用。

3、编束钢绞线编束应在地坪上进行,使钢绞线平直。

每束内各根钢绞线应编号并按照顺序摆放。

本项目30m箱梁顶板钢绞线编束有两种:一种3根,一种4根,均编为实心束。

4、波纹管安装波纹管采用规格型号Φ70*25、90*25的金属波纹管,性能检测合格,外观清洁,咬口无开裂及脱扣。

5、穿束:将编好的钢绞线束的一端用φ4铁丝捆扎栓牢作索引线,拉线索引线直至孔两端均露出所需工作长度。

邢衡30m预制箱梁

邢衡30m预制箱梁

钢筋混凝土预应力箱梁施工方案一、编制依据(1)中华人民共和国交通部、建设部颁布的现行技术标准、施工规范和有关规定;(2)河北省制定的有关标准与规范,筹建处、总监办有关文件;(3)招投标合同文件;(4)编制的总体实施性施工组织设计;(5)邢衡高速公路邢台段LJSG-10标《两阶段施工图设计》;(6)我单位施工装备、技术水平和物资调用能力及类似工程施工积累的施工经验。

二、工程概况邢衡高速公路邢台段LJSG-10标段位于邢台市巨鹿县小吕寨。

场地交通便利。

本标段桥梁共有屯里特大桥、洪溢河大桥、巨鹿互通K70+500中桥、巨鹿互通AK0+320中桥,桥梁上部预制预应力箱梁均在箱梁预制厂预制。

包括:屯里特大桥:洪溢河大桥:K70+500中桥:首件预制箱梁预制洪溢河特大桥左幅46#-2 30m箱梁,箱梁几何尺寸: 箱梁高200cm,底板、腹板厚18cm,支座处底板、腹板加厚至25cm,底板宽100cm,中梁顶板宽240cm,边梁顶板宽277.5cm,顶板厚18cm。

每片梁设3道横隔板,横隔梁厚度35cm。

三、预应力箱梁预制施工工艺(一)施工准备1、混凝土拌合站设置在一号和二号箱梁预制场附近。

一号箱梁预制厂附近设置HZS90型和HZS120型两座混凝土拌合楼;二号箱梁预制厂附近设置HZS60型和HZS120型两座混凝土拌合楼;料场场地全部用混凝土硬化,并做好排水设置,不使污水污染各种材料。

各种不用规格砂石料之间设置挡墙隔断,防止混杂并树立标牌,标明检验状态,便于质量管理。

2、本合同段三个箱梁预制场设置在K70+600、K72+300、K71+000桩号附近。

预制场内分箱梁预制区和存梁区。

根据施工进度计划安排:一号预制场设纵向29个混凝土预制梁台座;二号预制场设横向7个、纵向5排共35个混凝土预制梁台座;三号预制场设横向个、纵向排共个混凝土预制梁台座。

3、预制箱梁场地规划平整完成后,按照《预制场平面布置图》对预制场整体及箱梁台座位置进行测量放样。

预制预应力小箱梁架设专项方案

预制预应力小箱梁架设专项方案

预制箱梁架设专项方案一、工程概况本标段全线长2.90公里,设有大南沟桥、南庄1~3号桥、坑子地1号桥5座桥梁,桥梁总长1126.68米,上部结构为混凝土预制小箱梁(长度30m和33m)。

箱梁双幅每孔8片,最大构件重115吨,总计288片。

二、施工准备目前我标段坑子地1号桥下部结构已经基本施工完毕,箱梁预制已经完成16片、各方面准备充分,满足架梁条件2.1人员安排架梁现场配备技术管理员30名,主要人员如下:现场负责:1人安全管理人员:3人(专职安全员1人)特殊工种作业人员3人技术工人:7人其他配合人员10人2.2机械安排现场60吨门式起重机2台;16吨门式起重机1台,架桥机1台。

可以满足架梁要求三、桥梁架设施工大桥架设安装施工方案:梁体采用两台门机装上运梁车,运梁车装车运送至安装桥跨。

梁体架设采用JQJ120-35型架桥机,将梁体安装到位。

(一)梁体架设安装程序1. 架桥机纵向就位架桥机就位时,采用自身天车及配重块平衡配重过孔。

先后顶升前支及后支油缸,使主梁底部高于架梁状态40cm,1#天车起吊中托,吊运至前跨中托安装位置,安装调整中托横移轨道,前支收缸,使主梁落于中托上,铺设运梁轨道,至此架桥机过孔已准备就绪。

将1#与2#天车置于跨中,中托作为前动力,后支纵移车作为后动力将架桥机沿桥跨推出,推出时架桥机与天车同步反向移动,中托支撑与纵移车同步同向运行,推岀30m后,1#与2#天车回位至于架桥机尾部配重,架桥机再次推出致使前支准确安全就位。

整个就位过程需用25分钟。

2、安装调整前支腿架桥机纵向就位后,安装铺设前支双轨轨轨道并调整前支腿高度,前支腿左右两支腿应横向水平,将帽梁顶面横坡,用钢墩(或枕木和杂木板)将刚性横移轨道调平,并从挡墙上方通过,桥位纵向支腿外边与帽梁外边保持大于10cm的距离。

3、架梁a•前方天车起吊梁体前端,与后方轮轨式运梁车同步将梁体吊运至梁体前端在前跨1/3位置时,后方天车起吊与前方天车同步将梁体吊运至桥垮位置,前后两天车吊钩同步缓缓下落,至梁底距帽梁顶面10~15cm是停止落钩。

30M箱梁预制施工方案

30M箱梁预制施工方案

30M 箱梁预制施工方案1 .工程概述凤永公路13标位于咸阳市永寿县境内,封侯沟大桥装配式预应力混凝土组合箱梁一共有12跨,半幅桥横向设置4片箱梁,每跨由8片箱梁组成,共有预制箱梁96片。

梁高1.6m,跨中腹板厚16cm,端部腹板厚25cm,预制中梁顶板宽2.4m,边梁顶板宽2.7m,湿接缝0.85m,箱梁底宽1.0m,梁间距3.25m,预制梁长29.7m o 预制箱梁底面在支撑段设置三角调平块调整横坡。

桥梁平面设计线性通过现浇墩顶楔形连续段形成,并通过防撞护栏来调整。

(见图1)2 .箱梁预制施工工艺240 P70边梁横断面图2.1施工流程图如下图图3箱梁施工工艺流程2.2钢筋绑扎与波纹管安装2.2.1钢筋绑扎包括腹、底板钢筋和顶板钢筋绑扎两部分。

钢筋在固定加工场地按设计图纸下料制作,然后转运到现场进行绑扎,钢筋的间距、尺寸、接头符合设计要求和规范规定。

其中间距和尺寸在通用图即设计图纸中有明确说明,底板钢筋在焊接时应该注意接头数量,在同一截面上的接头数量不超过本截面钢筋数量的50%,并且焊接接头位置应弯曲,保证在同一中轴线上。

2.2.2因顶板钢筋在内模安装完成后才能进行绑扎,为缩短预制周期,事先在场外将顶板钢筋网片绑扎成型,包括齿板钢筋也预先绑扎成型待内模拼装就位后,再将钢筋网片就位进行整体绑扎,这样可以缩短预制周期,提高工作效率。

箱梁11级钢筋的接头采用焊接,I级钢筋采用冷拉。

2.2.3波纹管在绑扎完腹板钢筋后穿入腹板钢筋内,波纹管使用前要进行外观质量检查和密封性试验,检查合格后波纹管才能使用。

安装过程中避免弯曲,以免波纹管开裂破坏。

同时防止电火花灼伤波纹管。

锚具用螺栓固定在封头钢模板上,其定位偏差必须符合设计规定。

并且定位钢筋按设计位置进行固定,用卡口式套管接长波纹管,并按要求对接头进行密封处理。

整体上要顺滑,保证预应力钢束在梁长方向和梁宽方向的位置准确,符合设计和规范要求。

钢筋的保护层采用船舵型塑料垫块,在绑扎钢筋时同步垫放(钢筋位置安装应符合公路桥涵标准10.5.4规定)o2.3模板制作与安装2.3.1模板工程包括外模和内模的制作与安装。

30米箱梁预制施工作业指导

30米箱梁预制施工作业指导

30米箱梁预制施工作业指导书1、工程概况我合同段施工的汾河特大桥里程段为:跨径组合为:,共需预制30m预应力箱梁416片。

在预制场集中预制,随墩台工程的完工展开架设作业。

混凝土采用集中拌和,采用运梁车配合架桥机架设。

2、施工工期计划开工时间:3、预制场地的建设制梁场布臵在里程00,有利于桥梁的预制、存放、运输及架设。

生产台座、存梁台座、运梁线路的地基应具备足够的承载能力。

生产台座两端顶梁部位的地基须采取特殊处理,以防集中受力而引起地基下沉。

根据施工进度计划,本合同段共预制底座20个,存梁区满足存梁60片,在后续的施工中边预制边架设,满足施工需求。

4、模板制作4.1底座模型制作按设计箱梁底座平面尺寸放样,开挖基坑至坚实地层,对基底承载力小于300Kpa的地基进行换填处理,端头部位进行加大基础处理并在底部铺设钢筋网片。

梁底座顶面预埋L50×50×5mm角钢,并采用δ=5mm钢板厚作为底模。

详见下底座布臵断面图。

4.2外模箱梁外模面板采用6mm厚冷轧普通钢板、面板纵肋采用[120槽钢、支架采用I140工字钢,用接口法兰盘拼成一个整体;内模采用分段抽屉式,面板采用5mm热轧钢板,L100×63×6的角钢做横肋,框架采用2L100×80×6的角钢焊接成的矩形钢架,斜撑采用Φ80×6的钢管制作,斜撑两端与框架采用Φ30的圆柱销销接,并在每节内模纵向设臵[100槽钢加劲。

安装外模前检查:板面是否平整、光洁、有无凹凸变形及残余粘浆,模板接口处应清除干净。

检查所有模板连接端部和底脚有无碰撞而造成影响使用的缺陷或变形,振动器支架及模板焊缝处是否有开裂破损,如有均应及时补焊、整修。

外模:利用龙门吊将外模吊运到与底模相对应的地方,并与基础处的预设轴相连接(铰接),调整外模高度和整个箱梁各个细部的尺寸。

拆模时,松开螺栓,外模会在重力的作用下,同底模分开一定的距离,再利用龙门吊把模板移走。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

预制箱梁施工技术方案一、工程概况1.1工程简介本标段23.075公里共有大、中、小桥梁26座,其中上部结构采用预制箱梁的桥梁5座,共有预制箱梁272片。

预制箱梁分为22m、25m和30m共三种跨径,部署在两个预制场进行预制,箱梁类型、分布、主要工程量及所属梁场分配如下:1#梁场位于K4+100右侧50m,预制25m箱梁104片,其中-40°箱梁80片,40°箱梁24片,设置预制台座5个;2#梁场位于K22+734郎川河大桥小桩号桥头主线路基上(K22+070-390段),预制箱梁168片,其中22m箱梁8片,25m箱梁48片,30m箱梁112片,设置通用台座18个。

1.2编制依据1、溧广高速公路LG-01合同段招标文件、合同文件、两阶段施工图设计文件;2、溧广高速公路LG-01合同段实施性施工组织设计;3、《公路工程施工安全技术规范》(JTJ076-95);4、《公路工程质量检验评定标准》(JTG F80/1-2004);5、《公路桥涵施工技术规范》(JTG/T F50—2011);6、《高速公路施工标准化技术指南第四分册桥梁工程》(2012年11月)7、《安徽省高速公路工地标准化建设指南》(DB 34/T1663-2012);8、项目办、总监办质量管理办法相关条款要求。

1.3适用范围本方案适用于指导溧广高速公路LG-01合同段预制箱梁施工。

二、预制箱梁首件概况、目的、计划进度、人员、设备投入情况2.1首件概况结合现场条件及施工准备情况,预制箱梁首件选择在K22+734郎川河大桥,该桥梁长682m共分4联,左幅为8x30m+22m+6x40m+6x30m,右幅为6x30m+22+2x30m+6x40m+6x30m,横坡为双向2%,设计交角0°,与老郎川河水流方向交角为15°,跨径分为22m、30m及40m,桥面宽2×12.5m,上部结构跨老郎川河主河道采用6跨40m先简支后连续预应力混凝土T梁,引桥采用30m预应力混凝土先简支后连续箱梁,小桩号跨河堤处设22m调节跨,调节跨采用22m预应力混凝土先简支后连续箱梁。

预制T梁单幅跨6片,预制箱梁单幅跨4片。

首件预制箱梁为左幅2-2#中梁,梁长29.4m(不含现浇中横梁部分),底宽1.0m,顶宽2.4m,梁高1.6m,底板、顶板厚18cm,腹板厚20cm,两端设1.9m渐变段,腹板厚度20-25cm,底板厚度18-25cm。

首件预制箱梁工程量如下:2.2首件目的通过首件预制箱梁的施工,验证预制箱梁施工方法、施工组织和施工工艺的科学性与合理性;通过现场认真采集数据,对预制箱梁施工方法、机械及人员组合、班组及工序衔接等予以总结,全面客观地分析影响工程质量的各种因素,对各项质量指标进行综合评价,获取最佳施工方法、组织、工艺,并将好的方法、工艺进行推广,不足之处加以改进,固化最佳施工工艺,为后续批量生产建立质量控制目标和措施,制定质量通病治理措施,杜绝批量生产中可能产生的各种质量隐患。

2.3首件计划进度计划2014年6月23日前完成现场施工准备工作,2014年6月24日开始钢筋绑扎和预应力波纹管定位,6月24日安装外模,6月25日完成钢筋验收及整体吊装入模及模板验收,6月25日完成芯模安装、顶板钢筋绑扎、端头模板安装及验收,6月26日完成浇筑混凝土,2014年7月3日完成预应力张拉,7月4日完成压浆、封锚及堵头板安装。

2.4首件预制箱梁计划投入人员、设备及准备情况2.4.1人员首件预制箱梁计划投入人员(不含各类机驾人员)如下:管理人员2人现场技术人员2人测量人员1人试验人员1人安全人员1人1个施工班组24人,其中钢筋工6人模板工6人砼工6人预应力张拉工4人其他辅助人员2人。

主要人员职责及分工如下:2.4.2设备:首件预制箱梁计划投入设备见下表2.4.3材料准备情况1、砂、碎石、水泥、外加剂、钢筋、钢绞线、锚夹具、波纹管等进场材料均进行相关试验及外委检测,各项指标检测合格,并上报中心试验室,准用于箱梁施工。

2、C50砼、M50孔道压浆配合比,经中心试验室验证混凝土拌合物工作性和抗压强度结果符合相关标准和设计要求。

批复的C50级混凝土配合比如下:水泥:广德新杭南方水泥有限公司生产的南方牌P.O 52.5级水泥;粗集料:宣城九女采石场生产的碎石,规格有4.75-9.5mm和9.5-19mm 两种,掺配比例(质量比)为30%:70%;细集料:宁国市渡口砂石经营部(汪溪砂场)的Ⅱ区中砂;外加剂:襄樊金旭建材有限公司的FDN-4型高效缓凝减水剂,掺量为水泥的1.8%;水:饮用水。

批复的M50孔道压浆配合比如下:灌浆料:南京博益新型化工材料厂生产的JD-49型灌浆料;水:饮用水。

2.4.4现场准备情况1、梁场已按照批复的方案建设完成,各区域临建设施全部建设完成,各类标识标牌已经安装。

预制场临时用电专项方案已制定,线路架设、配电箱布置完成。

施工用水采用自然沟塘水,用水管道、喷淋养护主管道已埋设。

2、预制台座建设完成,尺寸、平整度、预拱度满足规范及设计要求,30m 箱梁预拱度为-17mm。

钢筋加工胎模、吊装架已制作完成。

3、门吊已安装完成,并经宣城市特种设备检验部门检测验收。

购置智能张拉压浆设备,并由相应资质部门标定。

4、模板已进场并完成试拼。

5、支座预埋钢板、高强度预制混凝土块保护层已按照设计规格要求进场。

三、首件预制箱梁施工工艺及方案主要施工工艺:清理底模→底板、腹板钢筋制作与安装→安装正弯矩预应力波纹管道→侧模安装→底板、腹板钢筋吊装入模→芯模安装→顶板钢筋制作与安装→端头、齿槽模板安装及模板整体加固→安装负弯矩预应力波纹管道→波纹管道穿入衬管→浇筑梁体混凝土→模板拆除与养护→正弯矩穿束、张拉→孔道压浆→封锚、安装堵头板→移梁存放。

主要施工流程见下图:3.1清理底模台座尺寸和预拱度验收合格,使用前采用磨光机打磨底模钢板至金属亮色后,刷采用新购的柴油:机油=6:4(质量比)的比例进行掺配搅拌均匀的混合物做脱模剂,脱模剂刷完后不能及时施工的采用塑料薄膜进行覆盖待用,防止底模顶面沾染灰尘、蚊虫等杂物,严禁使用废柴油、机油等作为脱模剂。

安装模板前,台座两侧上角角钢刷胶水贴宽3cm,厚5mm的泡沫条,防止侧面漏浆。

活动式底板支撑处采用腻子进行刮缝,防止该处出现漏浆。

3.2钢筋加工钢筋采用在钢筋加工棚内加工成半成品,底、腹板钢筋在胎模上绑扎成型,顶板钢筋现场绑扎。

加工棚前设立钢筋加工区标识牌,钢筋加工设备对应位置悬挂安全操作规程。

1、钢筋进场后,按照规格、品种堆放在钢筋加工棚内的堆料埂上,做好钢筋标识牌,标明材料名称、生产厂家、规格型号、进场时间、数量及检验日期、状态等信息。

使用前根据规范,按照牌号、规格每批不大于60t的要求进行取样检测,并联系中心试验室进行现场验收、取样检测,检测合格后方可使用。

2、钢筋下料、加工、焊接严格按规范及设计图纸进行。

钢筋下料安排专人负责,下料前根据设计图纸仔细计算下料长度,先进行试弯,试弯合格后,进行批量加工,保证钢筋半成品尺寸符合设计要求。

钢筋半成品堆放在钢筋加工棚内指定的位置,竖立半成品标志牌。

3、钢筋接头采用双面焊焊接,焊接前接头进行预弯,保证两接合钢筋轴线一致,搭接长度不小于5d(d为钢筋直径),Ⅲ级钢筋采用结502或结506焊条进行焊接,钢筋绑扎时焊接接头应错开布置不小于70d(d为钢筋直径)。

钢筋焊接接头应按照规范要求每种规格每300个焊接接头为一个批次进行取样检测。

焊接前进行试焊,检验焊工水平和焊接的外观质量,焊接件外观质量及力学性能经检验满足要求的焊工,方可进行批量焊接,焊工必须持证上岗。

钢筋焊接接头焊缝应饱满(与焊接钢筋表面基本平齐),无气孔,焊接时电流不得过大,避免烧伤钢筋,接头焊接完成,及时敲出焊渣。

3.3绑扎底、腹板钢筋1、箱梁钢筋绑扎分二次进行,第一次是绑扎底、腹板钢筋,底、腹板钢筋采用在专用胎模上绑扎成型,整体吊装入模。

第二次是侧模及芯模安装后绑扎顶板钢筋,对于边梁按照设计图纸预埋护栏预埋筋,确保钢筋线形齐平、间距均匀。

2、钢筋交叉点按照对角线采用2.0mm扎丝双丝绑扎结实,扎丝头一律內甩,避免出现扎丝外漏现象,必要时可用点焊焊牢。

钢筋绑扎、安装时应准确定位,底腹板钢筋在专用胎模上绑扎,渐变段严格按照设计尺寸绑扎,确保钢筋线性顺直,胎模侧面竖直骨架采用Ф25钢筋焊接,间距不大于2.0m。

胎模使用前仔细检查底板平整度、宽度,腹板倾斜度,水平筋间距,箍筋间距标识是否符合设计及规范要求,胎模强度、支撑应稳固,不变形,箍筋、水平筋间距标识应清晰、正确。

3、钢筋的保护层垫块使用厂家定制的梅花形高强度砂浆垫块,确保垫块能承受足够压力而不破碎,绑扎牢固可靠,侧面按照纵横向间距均不得大于0.6m进行布置,确保每平方米垫块数量不少于4块。

首件预制箱梁侧面按照纵向60cm,高度方向2-3排交替进行绑扎。

高度方向设置两排时第一排距离底板高度50cm,第二排距离底板高度90cm;设置三排时第一排距离底板高度30cm,第二排距离底板高度70cm,第三排距离底板110cm;在梁宽渐变段适当进行加密,纵向间距按照40cm布置;底板、顶板按照间距0.5m成梅花形布置。

保护层绑扎必须采用扎丝穿入保护层中心孔内绑扎在对应钢筋上,保证保护层绑扎牢固,扎丝头一律內甩,避免出现扎丝外漏现象。

4、首件箱梁侧面设计净保护层厚度为25mm,底板为30mm,顶板30mm,定制的梅花形保护层分为两个不同的方向和不同的厚度,侧面采用25mm和3 0mm的保护层垫按照25mm方向绑扎(即凹口深的方向),底板和顶板采用2 5mm和30mm的保护层垫块,按照30mm方向绑扎(即凹口浅的方向)。

制作专用撬棍,对模板安装后造成的保护层垫块移位情况进行调整,确保保护层厚度。

腹板保护层垫块采用在胎模上绑扎,底板及顶板保护层采用钢筋入模后安装。

3.4安装正弯矩预应力波纹管道1、预应力波纹管采用在现场加工棚内加工的金属波纹管,按照10m一节分段制作,采用厚0.3mm的冷轧薄钢带卷制,波纹管制作完成,堆放在加工棚内,底部垫10×10cm方木,波纹管使用前进行取样外委检测,检测合格方可安装。

波纹管根据施工进度情况进行制作,避免制作后存放时间过长,造成表面锈蚀。

2、底、腹板钢筋绑扎完成,根据设计坐标精确固定波纹管位置,波纹管定位采用U型卡,定位筋直线段按100cm设置一道,曲线段按50cm设置一道。

先按照设计坐标定位波纹管底部支撑筋,底部支撑筋与箱梁腹板箍筋点焊连接,严防错位和管道下垂,波纹管穿入后,焊接U型卡钢筋,将波纹管固定在设计位置。

波纹管定位按照设计要求,将横向定位坐标标注在台模侧面,便于检查和快速定位,波纹管竖向坐标量取采用钢板尺。

相关文档
最新文档
