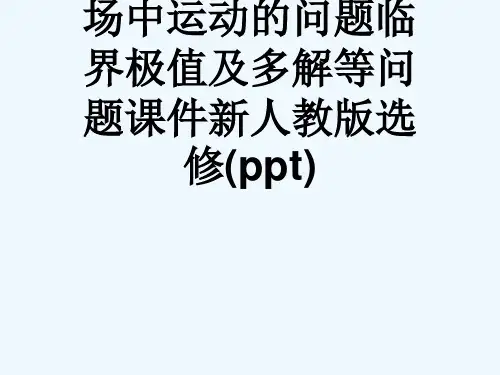

专题带电粒子在磁场中运动的问题临界极值及多解等问题课件新人教版选修(ppt)
在涉及多个物理过程问题中，依据发生的实际物理场 景，寻求不同过程中相衔接和联系的物理量，采用递推分析或 者依据发生的阶段，采用顺承的方式针对不同阶段进行分析， 依据不同的运动规律进行解决．
2．求解运动电荷初始运动条件的边界临界问题 该类问题多指运动电荷以不同的运动条件进入限定的 有界磁场区域，在有限的空间内发生磁偏转，有可能是一个相 对完整的匀速圆周运动，也有可能是圆周运动的一部分，对于 后者往往要求在指定的区域射出，但由于初速度大小以及方向 的差别，致使运动电荷在不同的位置射出，因此也就存在着不 同情况的边界最值问题．
若当电子从下边左端点 d 处穿出，如图乙所示： 由几何关系可知：R＝L4 根据半径公式 R＝mqBv，v＝e4BmL 因此，电子速率 v 的取值范围为： e4BmL<v<54emBL.
(2)若电子从下边右端点 c 处穿出，其轨迹所对应的圆心角 为 θ，由几何关系可知：
sinθ＝LR＝45，得：θ＝53° 电子的运动时间：t＝36θ0°T＝0.29πemB 若电子从下边左端点 d 处穿出，其轨迹为半圆，电子的运 动时间： t＝12T＝πeBm
3．临界状态不唯一形成多解 带电粒子在洛伦兹力作用下穿过有界磁场时，由于粒 子运动轨迹是圆弧状，因此，它可能直接穿过去，也可能转过 180°，从入射界面这边反向飞出，如图所示，于是形成了多 解．
4．运动具有周期性形成多解 带电粒子在部分是电场、部分是磁场的空间运动时， 往往运动具有周期性，因而形成多解．
因外界磁场空间范围大小的限定，使运动的初始条件 有了相应的限制，表现为在指定的范围内运动．确定运动轨迹 的圆心，求解对应轨迹圆的几何半径，通过圆心角进而表述临 界最值，这应当是解决该类问题的关键．
3．找临界点的方法 以题目中的“恰好”“最大”“最高”“至少”等词语为 突破口，借助半径R和速度v(或磁场B)之间的约束关系进行动态 运动轨迹分析，确定轨迹圆和边界的关系，找出临界点，然后利 用数学方法求解极值，常用结论如下： (1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的 轨迹与磁场边界相切． (2)当速率v一定时，弧长(或弦长)越长，圆心角越大，则 带电粒子在有界磁场中运动的时间越长． (3)当速率v变化时，圆周角大的，对应的运动时间也越 长．
第8章 第3课时 磁场带电粒子在磁场中运动的特例(临界 极值及多解问题)课件课件
4 当两板之间正离子运动 n 个周期,即 nT0 时,有 R= d (n=1,2,3…)
4n
解析:设垂直于纸面向里的磁场方向为 正方向. (1)正离子射入磁场,洛伦兹力提供向 心力: B0qv0=m v02 ①
R
做匀速圆周运动的周期 T0= 2πR ② v0
联立①②两式得磁感应强度 B0= 2πm .
C.小球做顺时针方向的匀速圆周运动, 半径不变 D.小球做顺时针方向的匀速圆周运动, 半径减小
