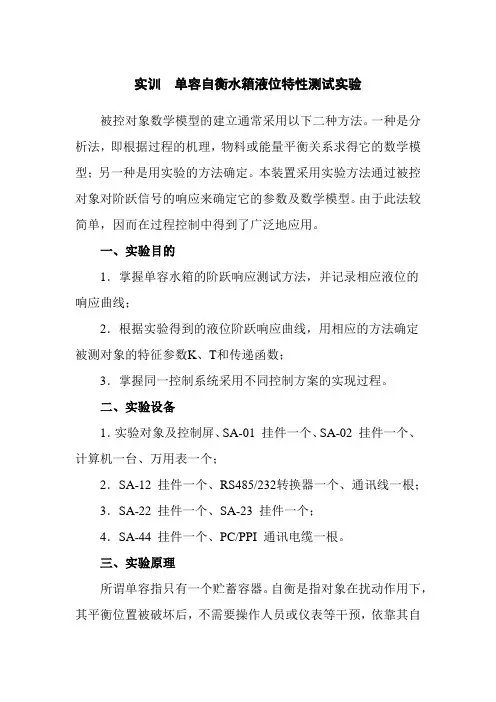

实训单容自衡水箱液位特性测试实验被控对象数学模型的建立通常采用以下二种方法。

一种是分析法,即根据过程的机理,物料或能量平衡关系求得它的数学模型;另一种是用实验的方法确定。

本装置采用实验方法通过被控对象对阶跃信号的响应来确定它的参数及数学模型。

由于此法较简单,因而在过程控制中得到了广泛地应用。

一、实验目的1.掌握单容水箱的阶跃响应测试方法,并记录相应液位的响应曲线;2.根据实验得到的液位阶跃响应曲线,用相应的方法确定被测对象的特征参数K、T和传递函数;3.掌握同一控制系统采用不同控制方案的实现过程。

二、实验设备1.实验对象及控制屏、SA-01 挂件一个、SA-02 挂件一个、计算机一台、万用表一个;2.SA-12 挂件一个、RS485/232转换器一个、通讯线一根;3.SA-22 挂件一个、SA-23 挂件一个;4.SA-44 挂件一个、PC/PPI 通讯电缆一根。

三、实验原理所谓单容指只有一个贮蓄容器。

自衡是指对象在扰动作用下,其平衡位置被破坏后,不需要操作人员或仪表等干预,依靠其自身重新恢复平衡的过程。

图9所示为单容自衡水箱特性测试结构图及方框图。

阀门F1-1和F1-8全开,设下水箱流入量为Q1,改变电动调节阀V1的开度可以改变Q1的大小,下水箱的流出量为Q2,改变出水阀F1-11的开度可以改变Q2。

液位h 的变化反映了Q1与Q2不等而引起水箱中蓄水或泄水的过程。

假设将Q1作为被控过程的输入变量,h 为其输出变量,那么该被控过程的数学模型就是h 与Q1之间的数学表达式。

根据动态物料平衡关系有将式(2-1)表示为增量形式式中:ΔQ1,ΔQ2,Δh——分别为偏离某一平衡状态的增量;A——水箱截面积。

〔a〕结构图〔b〕方框图图9 单容自衡水箱特性测试系统在平衡时,Q1=Q2,dh/dt=0。

当Q1发生变化时,液位h 随之变化,水箱出口处的静压也随之变化,Q2也发生变化。

由流体力学可知,流体在紊流情况下,液位h 与流量之间为非线性关系。
