电路图连接专题练习(难)

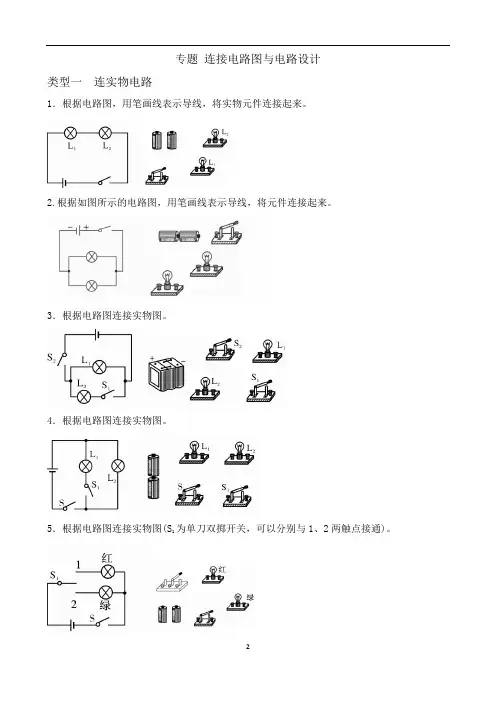

专题 连接电路图与电路设计(带答案)
专题连接电路图与电路设计类型一连实物电路1.根据电路图,用笔画线表示导线,将实物元件连接起来。
2.根据如图所示的电路图,用笔画线表示导线,将元件连接起来。
3.根据电路图连接实物图。
4.根据电路图连接实物图。
为单刀双掷开关,可以分别与1、2两触点接通)。
5.根据电路图连接实物图(S16.如图所示,现有一个电池组,两个开关和两盏电灯,请你按要求先画出电路图,再按电路图连好图中的实物电路。
要求:只闭合S1,灯L2亮;只闭合S2,灯L2亮。
类型二画电路图7.画出如图所示实物图的电路图。
8.如图所示的四个电路图中与右边实物图相对应的是( )9.将下面两个实物电路画成电路图(画在方框中),并标出电流方向。
10.根据如图所示的实物图,画出对应的电路图(要求连线要横平竖直,尽量使电路图简洁美观)。
11.根据连接的实物电路画出对应的电路图。
12.如图所示,只需改变一根导线的连接方法,就能使电流表同时测出通过两个灯泡的电流,在要改接的那根导线上打个“×”,再画出改接的导线,并在图示的虚线框内画出对应的电路图。
类型三电路的设计13.(长沙中考)现代社会倡导文明出行,过人行横道时行人应遵守交通信号灯提示。
小天发现人行横道的红、绿灯是独立工作的,他设计了下列几种电路图,其中合理的是( )14.为保证司乘人员的安全,轿车上设有安全带未系提示系统。
当乘客坐在座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起;若系上安全带,则开关S2闭合,指示灯熄灭。
下列设计最合理的电路图是( )15.(兰州中考)某同学在洗浴时发现卫生间的排气扇可单独工作,但照明灯L1和采暖灯L2不能同时工作,下列电路图中符合要求的是( )16.一只玩具猫外形如图所示,猫体内有电池,猫手相当于一个开关,向下压猫手,猫脸上的两个小电灯会一起发光。
把你猜想的猫体内的电路图画在方框内。
17.家用冰箱内的温度高低由温控开关S温控制,当冰箱内温度高于设定值时,S温将自动闭合,压缩机开始工作;当冰箱门打开时,开关S门闭合,照明灯发光。
初中复杂电路图练习题及答案
初中复杂电路图练习题及答案一、单选题1、如图所示电路中,当开关S1、S2都闭合时,下列说法正确的是A.只有L1发光 B.只有L2发光C.L1 、L2都发光D.L1 、L2都不发光2、如图四个电路图中,与下面实物图对应的是3、如图所示的电路,下列分析正确的是A.若S1、S2、S3都闭合时,则L1 、L2并联B.若S1、S2、S3都闭合时,则L1 、L2串联 C.S3断开、S1、S2闭合,L1 、L2并联 D.S1闭合、S2、S3断开,L1 、L2串联4、如图所示的四个电路中,开关能使L1 、L2两盏灯同时发光和熄灭的是A BC D5、下列是小丽关于家庭电路和安全用电的一些说法,其中有错误的是 A.安全用电的原则是不接触低压带电体,不靠近高压带电体 B.只有不高于220 V的电压才是安全的C.家庭电路中电流过大的原因有两个,一是可能发生了短路,二是用电器的总功率过大 D.当电路中的电流过大时,保险丝和空气开关都能起到断开电路的作用、关于物体的导电性能,下列说法中正确的是A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限、图中,若L2的灯丝断了,而电路其他部分完好,则开关S闭合后A.L1发光,L2不发光 B.L1不发光,L2发光 C. L1 和 L2都发光D.L1 和 L2都不发光8、在下图中,两灯泡组成并联的电路的电路图是A B CD9、洗衣机、电冰箱等家用电器都使用三孔插座,是因为如果不接地 A、家用电器不能工作 B、家用电器的寿命会缩短 C、人接触家用电器时可能发生触电事故 D、家用电器消耗电能会增加10 、居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时,自动闭合,天亮时,自动断开;利用“声敏”材料制成“声控开关”——当有人走动发出声音时,自动闭合,无人走动时自动断开。

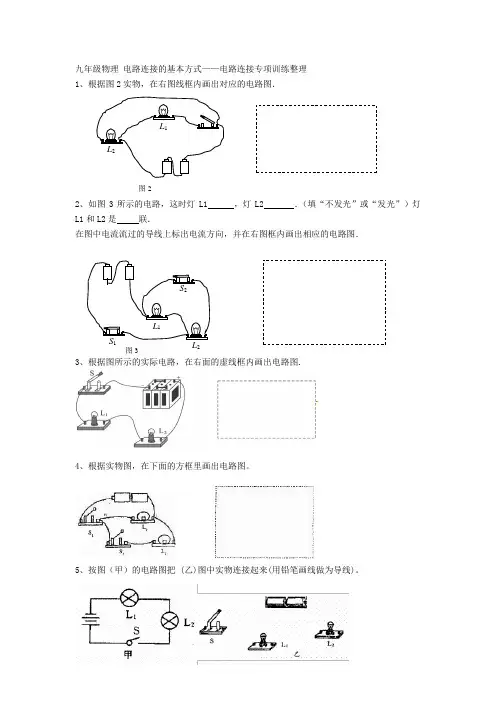

13.2电路的基本连接方式 画图练习
九年级物理 电路连接的基本方式——电路连接专项训练整理 1、根据图2实物,在右图线框内画出对应的电路图.2、如图3所示的电路,这时灯L1 ,灯L2 .(填“不发光”或“发光”)灯L1和L2是 联.在图中电流流过的导线上标出电流方向,并在右图框内画出相应的电路图.3、根据图所示的实际电路,在右面的虚线框内画出电路图.4、根据实物图,在下面的方框里画出电路图。
5、按图(甲)的电路图把 (乙)图中实物连接起来(用铅笔画线做为导线)。
图22图36、根据图中的电路图,把电路元件连接起来。
7、如图所示的元件,元件位置不变,导线不交叉,开关S控制整个电路:(1)在甲图中将电灯L1和L2连接成并联电路;(2)在乙图中将电灯L1和L2连接成串联电路。
8、请在图的两个虚线框内,选填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路。
9.由父、母、小孩组成的三口之家,要用投票方式决定是否在暑假去北京旅游,如果小明要去,且父母中至少有一位要去,则他们就去旅游。
请用3个开关、1个电池组和1只小灯泡及若干导线设计一架投票表决机,灯泡亮了(某人的开关闭合表示他要去),他们就可以在暑假去旅游了。
画出电路图,并连接实物图。
10.在图中,A、B、C、D是四个接线柱,要使L1、L2并联,试把有关接线柱连接起来.11.根据下列实物图在右边的方框中画出相应的电路图12、根据实物图画出电路图,并标出电流的方向。
13.用笔画线作导线,将图中的元件连接起来,连成符合下述要求的电路(设灯泡不会烧坏):①开关S l 、S 2都断开,红、绿灯都不亮;②只闭合开关S ,红、绿灯都不亮;③只闭合开关S 2,红、绿灯都亮;④开关S l 、S 2都闭合,红灯不亮,绿灯亮。
14.给你如图所示的器材,试按下列要求设计电路图,并按电路图把有关器材连成电路,要求:仅闭合开关S 和S l 时,只有铃响;仅闭合开关S 和S 2时,只有电灯亮;当开关S 断开时,所用的用电器都不能工作。
电路连接专项训练
电路连接专题练习一、作图题1.下图中是一次电学实验的实物连接图,请在下面虚线框内画出它的电路图。
2.根据图(a)所示的电路图,把图(b)中的器材连成实物电路。
3. 在下图中,根据要求连接电路图,注意元件位置不能移动,导线不能交叉。
(1)图(a)中灯L1、L2串联,S控制整个电路;(2)图(b)中灯L1、L2并联,且要求每盏灯配一个开关。
4.请将下图中的元件连接成串联电路。
5.将下图(a)所示的电路元件连接成简单电路(用铅笔画线代替导线),并在虚线框内画出这个实物电路的电路图。
才6.请将如图所示元件连接成电路,使两灯并联,开关同时控制两灯,要求最多只能用五根导线。
7.请根据如图所示的实物图画出电路图。
8.【2008·甘肃兰州】用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来。
(导线不允许交叉)9.请按照图(1)中的电路图将图(2)中的实物连成电路。
10.请画出如下图所示的实物电路的电路图。
11.如图所示,A、B、C、D表示电路的四个接线柱,要使灯L1、L2并联连接在电池组的两极,试用笔画线代替导线把有关接线柱连接起来。
12.【2006·辽宁大连】用笔画线,将图中的器材连成电路。
(要求:两灯并联,开关控制两盏灯)13.如图所示,图(a)是玩具电扇的电路图,请在图(b)中连接它的实物电路。
14.请根据下图的实物连接情况画出相应的电路图。
15.画出如图所示的电路图,并在图上标出相应的元件符号。
16.根据图中的实物连接图画出电路图,并标出电流方向。
17.请你对照下面的电路图,把实物元件用线连接起来。
18.试根据实物图画出它的电路图,并在图上标出S1、S2、S3、L1、L2。
19. 请将图所示元件按电路图连接,连线不要交叉。
20.根据你所学过的电路连接方法画出用一个开关同时控制三盏灯的电路图。
21.按照图(甲)所示的电路图连接(乙)图实物(导线不得交叉)22.学校要举行一次知识竞赛,每轮有四组出场,在每组“抢答器”前都有一个按钮开关和一只电铃,在总显示板上有四盏不同颜色的彩灯,分别代表四个组,要求任意一组按动自己桌前的开关时,则该桌上的电铃会响,同时总显示板上代表这一组的彩灯会亮,请设计一个满足这一要求的电路。

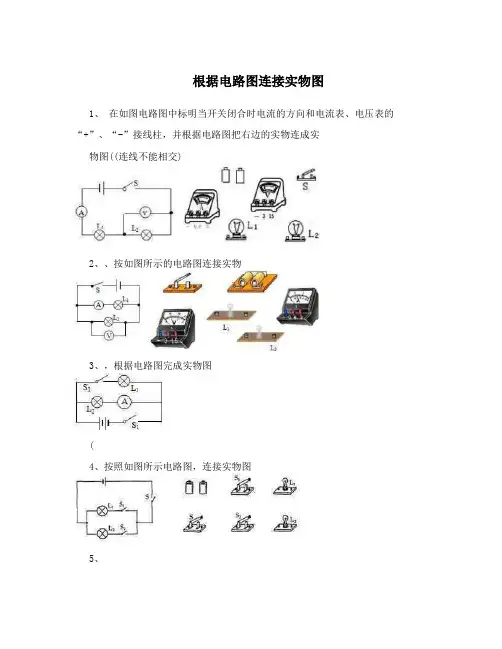

根据电路图连接实物图练习题
根据电路图连接实物图1、在如图电路图中标明当开关闭合时电流的方向和电流表、电压表的“+”、“-”接线柱,并根据电路图把右边的实物连成实物图((连线不能相交)2、、按如图所示的电路图连接实物3、,根据电路图完成实物图(4、按照如图所示电路图,连接实物图5、、6、请按下图左边的电路图,以笔画线代替导线连接右边的实物图(7、请根据图1的实验电路图,完成图2中的实物电路的连接(18、根据图所示的电路图,用笔画线代替导线,连接实物电路(要求导线不能交叉)(9\如图1所示是用电流表测量通过L2的电流的电路图,请按电路图把图2中的实物连接起来、10、根据电路图完成实物联线图第1题目答案分析:电流方向的规定:电流总是从电源的正极出发,最后回到电源的负极;电流必须从电压表和电流表的正极流入,负极流出;根据电流的方向的规定和电压表和电流表的正确使用方向进行分析(先将电源串联起来,然后用导线将各元件连接起来,电压表与被测用电器并联连接( 解答:解:电流从电源正极流出,经过开关、L2、L1和电流表回到电源负极,根据电流必须从电压表和电流表的正极流入,负极流出,标明电压表和电流表的正负接线柱(如图所示2先将干电池串联,然后用导线将各元件依次连接起来,电压表并联在L2两端(如图所示:第2题答案根据实物电路的正确连接方法连接实物,注意两个灯泡并联,电流表与被测用电器串联,电压表与被测电压并联(解答:解:L1与L2并联,电流表测量L1中电流,电压表测量并联电路两端的电压,开关控制整个电路,根据电路图将实物连接起来第3题答案分析:电流表测量L2中的电流,故电流表与L2串联,S2控制L1,故S2与L1串联后,再与L2并联,S1在干路中(第4题答案:由电路图知,两个电灯是并联关系,且各自有开关控制,干路中也有开关控制第5题答案两个电灯串联,电压表测量L2的电压,故并联在L2的两端,电源电压为3V,使用0-3V的量程(解答:点评:在连接中要注意:(1)器件的连接顺序一定要按照电路图的顺序接线,包括电源的正、负极;(2)所有接线必须接在接线柱上,不可在导线上搭接;(3)要尽量避免画线交叉(第6题答案由电路图知,两个电灯为并联,开关在干路上,电源的正极可接到两个电灯的一端(3正确连接电路的能力:先要判断电路的连接形式,再从电源的一极开始连起,先串后并,且在连接时开关的状态是断开的(第7题答案分析电灯与滑动变阻器是串联,电压表测量电灯的两端的电压,与电灯应并联,电流表串联在开关和滑动变阻器之间(本题考查了电路的连接(注意要先识别电路的连接方式、开关的位置后,再连接,且先串联后并联(第8题答案把L2与S2串联后,再与L1并联,电流表、开关S1串联在干路中9、答案要连接实物图,首先用搞清楚图1所示电路的连接方式;由图知:电路是并联电路,灯L1、L2并联,电流表测灯L2的电流; 然后根据:串联“首尾连接”,并联“首首连接、尾尾连接”的方法来连接实物电路(要注意电流表:“+”进“-”出的连接方法,且题目告知了通过灯L2的最大电流,应考虑到电流表的量程选择(解答:解:电流表测量通过L2的电流,则电流表与L2串联,再与L1并联后,通过开关接到电源上,通过L2的电流不超过0.6安,则电流表应用0,0.6A的量程(答案如图:10题答案电路图可知,两灯并联,开关S2控制灯泡L2,开关S1控制灯泡L1(解答:解:从正极开始分支,一支经开关S2、灯L2回到负极,开关S2与灯泡L2串联,另一支经开关S1、灯泡L1回到负极,开关S1与灯泡L1串联,如图:4作业、、根据以下要求,设计电路,用笔代线在图中画出相应的实物连接图((导线不能交叉)要求:(1)只闭合S1时,红灯发光,绿灯不发光(2)S1、S2都闭合时,两灯都发光(3)只闭合S2时,两灯均不发光(考点:实物的电路连接(专题:作图题(分析:只闭合S1时,红灯发光,绿灯不发光,说明S1控制红灯,两灯并联;S1、S2都闭合时,两灯都发光说明S2控制绿灯;只闭合S2时,两灯均不发光,说明S2在支路控制绿灯,S1在干路控制整个电路(解答:解:设计电路如图所示:从正极开始连接,经S1后分支,一支经红灯回到负极,另一支经S2、绿灯回到负极(点评:本题考查了根据条件设计电路,设计电路时一般可以从以下几个方面考虑:首先判断用电器的连接方式,根据用电器是否同时工作基本上可以确定连接方式,其次根据开关在电路中的作用确定开关的位置,最后补全电源和导线完成一个完整的电路(用电器如果可以不同时工作,电路大多数为并联(一个商品仓库,后门进货、前门取货,现有红、绿两只灯泡和一个电铃,一个电池组、两个开关,还有若干条导线,请你为仓库管理员设计一个电路:电铃响同时绿灯亮,表示送货人在后门按开关,电铃响同时红灯亮表示前门取货人在前门按开关(要求画出电路图,图中要标明红灯、绿灯及相应的前门、后门的开关(如果缺少一只绿灯,用余下的器材还能设计出能确定是前门来人还是后门来人的电路么,根据你设计的电路,如果前后门同时来人,应值班人会以为是哪个门来人5。

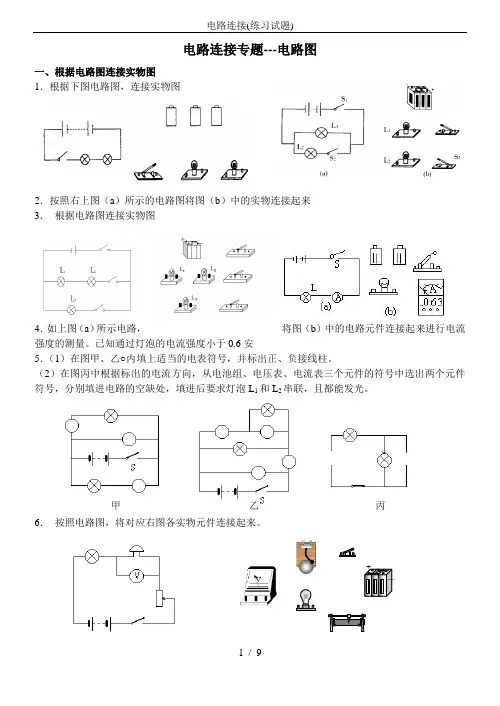

电路连接(练习试题)
甲 乙 丙 电路连接专题---电路图一、根据电路图连接实物图1.根据下图电路图,连接实物图2.按照右上图(a )所示的电路图将图(b )中的实物连接起来 3. 根据电路图连接实物图4.如上图(a )所示电路,将图(b )中的电路元件连接起来进行电流强度的测量。
已知通过灯泡的电流强度小于0.6安 5.(1)在图甲、乙○内填上适当的电表符号,并标出正、负接线柱。
(2)在图丙中根据标出的电流方向,从电池组、电压表、电流表三个元件的符号中选出两个元件符号,分别填进电路的空缺处,填进后要求灯泡L 1和L 2串联,且都能发光。
6. 按照电路图,将对应右图各实物元件连接起来。
V + —二、根据实物图画电路图1.根据下图画出它的电路图2.按照实物图作出电路图3. 按要求组成电路图,元件位置不要移动:(1)图甲要求:只闭合开关S 1时,电灯发光,电铃不发声;只闭合开关S 2时,电灯发光,同时电铃发声。
(2)图乙要求:L 1、L 2并联;滑动变阻器只改变L 1的电流,电流表测L 2的电流,开关控制L 1、L 2的通断。
(3)图丙要求:L 1、L 2串联;电流表测L 1的电流,电压表测L 2的电压,开关控制的L 1通断。
三、根据要求连接实物图或电路图1.将两个灯泡串联起来/将两个灯泡并联起来+—L 3L 2L 1S 2S 1L 2L 1 L 2L 1S2.要求S 为总开关,S 1控制L 1,S 2控制L 2,L 1、L 2并联,画出电路图,连接实物图3.用线条代替导线,将图中的电器元件连成电路。
要求:(1)开关K 1只控制电灯L 1,开关K 2只控制电灯L 2;(2)共用一个电池组4.按要求连接实物图,并画出电路图:(1)图甲要求:L 1、L 2并联,开关S 1控制L 1,开关S 2控制L 1、L 2。
(2)图乙要求:L 1、L 2并联,用两个电流表一次就能测出通过L 1、L 2的电流及总电流。
5.有三盏灯,一个电源,一个开关及一些导线,请按下列要求分别画出电路图。
电路图连接专题练习(难)
电路图连接专题练习(一)1、根据实物图画出对应的电路图,并标出开关闭合后的电流方向2、根据电路图连接实物图,连接导线不能交叉3 .下图中的电路连接有错误,如果错误不纠正,则当开关闭合时会出现什么现象呢?你能试着把这个错误电路改正过来吗? 试在方框中画出改正后的电路图,并指出这个电路的连接方式:4.L 1和L 2控制L 2,S 3接5.某传达室需要在前后门都装上开关。
前门来人按开关时,要求传达室电铃响,同时红灯亮;后门来人按开关时,传达室电铃响,同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
6.小明和父母三想采用投票的方式决定假期是否外出旅游,如果父母中至少一人同意,同时小明也要去的话,他们就决定去旅游。
为此,小明用三只开关、两节干电池和一个小灯泡制作了一只投票机,三人各自控制一只开关(闭合表示同意,断开 表示不同意),表决后只要灯亮就决定红灯 绿灯前门 后门S 2 S 3第A B C D a b去旅游。
请按上述要求在右边(请在开关旁注明控制的人)。
1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯,A为电铃,S1、S2为两个开关,E为电池组.试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A 、B 、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M 、N 与A 、B 或B 、C 相连时只有一盏灯亮,当M 、N 、与A 、C 相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A 、B 、C 和电灯、电铃各一只(如图17所示).用导线连接A 、C 灯不亮,铃响;连接A 、B 时灯不亮,铃不响;连接B 、C 时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S 1,L 1、L 2两灯都亮;(2)只闭合开关S 2,L 1、L 2两灯都不亮;(3)开关S 1、S 2都闭合,L 1灯不亮,L 2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A 、B 、C 、D 上什么都不接,铃不响.当用导线连接A 、B 或C 、D 时,铃也不响;当用导线连接A 、C 或B 、D 或A 、D或B 、C 铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S 1、S 2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S 1时吹冷风,只闭合S 2时既无风又不发热,同时闭合S 1、S 2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉).18.(北京市朝阳区)图1所示四个电路中,若闭合开关S ,将会造成电源短路的是19.(江苏省宿迁市)如图所示,当闭合开关S 后,电路中最容易损坏的是图1A .灯泡LB .电流表AC .电压表V 1D .电压表V 220.(福州市)图6所示电路中,当开关S 闭合后,要使电阻R 1、R 2串联,甲、乙应该接入的是A .甲接电压表,乙接电流表B .甲接电流表,乙接电压表C .甲、乙都接电压表D .甲、乙都接电流表21.(云南)一种声光报警器的电路如图3所示。
2019-2020届初三家庭电路连接作图题专题练习(包含答案解析)
2019-2020届初三家庭电路连接作图题专题训练一、选择题1、图中的家庭电路元件,连接顺序正确的是()A. B.C. D.2、如图是小明家的部分电路,他将电饭煲的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热水壶仍不能工作,用试电笔分别测试插座的左、右孔,氖管均发光.若电路中只有一处故障,则()A.电热水壶所在电路的b、c间断路B.插座的接地线断路C.电路的c、d间导线断路D.电路的a、b间导线断路3、小明家新购住房刚装修完毕,家中部分照明电路如图所示.验收工程时,小明闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,他用测电笔分别测试了图中插座的两个孔,发现测电笔都发光.他断开开关S,再次用测电笔测试插座的两个孔,他将观察到(假设故障只有一处)()A.测试两孔时测电笔都发光B.测试两孔时测电笔都不发光C.只有测试右面的孔时测电笔才发光D.只有测试左面的孔时测电笔才发光4、某家庭电路的组成如图所示,下列说法正确的是()A.图中的三个插座是串联的B.控制灯泡的开关要接在零线与灯泡之间C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路D.有金属外壳的家用电器必须使用三孔插座,以确保安全5、无需电源电压的转换设备,能直接在家庭电路220伏电压下正常工作的用电器是()A.手机 B.手电筒 C.电视机 D.电视机遥控器二、作图题6、请用笔画线表示导线,将图中的电灯和开关正确接入家庭电路。
7、请把下图中的电路元件接入照明电路中,且符合安全用电原则。
(要求保险丝与三孔插座相连)8、请连接下图家庭电路元件,要求:开关控制电灯后接入,三孔插座单独接入,9、请用笔画线代替导线,将图 8 中的元件接入家庭电路中.要求:( 1)同时闭合声控开关和光控开关电灯才能亮;( 2)三孔插座单独接入电路。
10、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
物理串并联电路图练习难题+培优
5、如图所示电路中,电流表A1、A2、A3的示数分别为I1、I2、I3,它们的大小关系是( ) A.I1=I2=I3 B.I1>I2=I3 C.I1>I2>I3 D.I1>I3>I2!2.根据图甲所示的电路图,将图乙中的实物,用笔画线表示导线,将它们连接起来。
(导线不能有交叉).6.在如图4所示的电路中,要使灯泡L1、L2串联在电路中,只能闭合开关;若要使L1、L2并联在电路中,只能闭合开关。
8.如图5所示电路,两只小灯泡L1和L2均正常发光,则下面几种说法中正确的是:()A.甲是电流表,乙是电压表;B.甲是电压表,乙是电流表;C.甲、乙都是电流表;D.甲、乙都是电压表。
10.在如图7所示的电路中,电源电压不变,开关S闭合,灯L1和L2都正常发光,一段时间后,突然其中一盏灯熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是:()A.灯L1短路;B.灯L2短路;C.灯L1断开;D.灯L2断开/-11.如图8所示,电源电压为6V,电压表示数为,则()A.L1两端的电压为;B.L2两端的电压为;C.电源、L1的电压之和为;D.L2两端的电压为。
13.请在图10 所示的甲、乙两图的圆圈内,填上电压表或电流表的符号使之成为两个不同的电路(要求两用电器都工作)~14.如图所示,当开关K1、K2都闭合时()A.三个灯都亮B.三个灯都不亮和C灯亮,B灯不亮和C灯亮,A灯不亮15.如图90所示,已知两只灯泡L1和L2是串联的,则在①、②和③三个电表中(电流表或电压表)判断正确的是( )…A. ①是电流表,②和③是电压表;B. ①和③是电压表,②是电流表;图6-2-3C. ①和②是电流表,③是电压表;D. ①②和③都是电流表16.如图6-2-3所示,电源电压恒定,当开关S1闭合、S2断开时,电压表的示数为3 V;当S1断开、S2闭合时,电压表的示数为V,则灯L1两端的电压为________ V,灯L2两端电压为________ V。
九年级物理电路连接作图专题
九年级物理电路连接作图专题一、解答题(共24小题,满分0分)1.根据如图所示实物连线图画出电路图.2.根据如图所示实物连线图画出电路图.3.根据如图所示实物连线图画出电路图.4.根据实物图画出电路图.5.根据图1的电路图,连接图2的实物图(要求对应,导线不交叉)6.根据要求设计电路,在空白处画出电路图给你下列元件:干电池、小灯泡两只L1和L2、开关两个S1和S2、导线若干要求:只闭合S1时,只有灯L1发光;只闭合S2时,两灯都不发光;S1、S2都闭合时,两灯都发光.7.将如图所示的实物图连接成电路并在下面方框里画出相应的电路图,要求两盏灯并联,开关同时控制灯L1、L2.8.用线条代替导线,将图中的电器元件连成电路并画出相应的电路图.要求:开关K1只控制电灯L1,开关K2只控制L2.9.如图,用所给器材组成一个并联电路,要求:S1控制L1,S2控制L2,S控制L1和L2,请在实物图上连接电路并画出相应的电路图.10.如图所示为一风力报警器原理图,虚线框内是竖直放置的开关S,上端的风力探头通过中心滑杆可带动下端的金属片上下移动(摩擦不计),AA′、BB′是电路中的两组触点.当所测水平风速增大到一定程度后,报警灯亮.图中报警灯是_________(选填L1或L2)11.(2013•江西)如图所示,某公园有两个游览点(用亭子表示),其游览的入口和出口都已确定.请按以下要求设计游览路线(1)游客由入口到出口,先后经过两个游览点,请在图1甲中用笔画线画出游览路线;(2)游客由入口到出口,每次只经过其中任意一个游览点,请在图1乙中用笔画出游览路线.由此联系到我们所学的电路知识,现有两个小灯泡和相应的电器元件,怎样连接使它们都亮起来?【设计实验与进行实验】请在图2所示的虚框内,画出你所设计的两种不同的完整电路图,要求用规定的电器元件符号.【评估】(1)正确连接后闭合开关,灯泡不亮.请在表格中填写简单的检修方法.故障现象可能原因检修方法灯泡不亮示例:灯泡的灯丝断了换灯泡电路中的导线断了电池没电了(2)如图3所示,它们的电路连接情况不可见,闭合开关,两个小灯泡同时发光;断开开关,两个小灯泡同时熄灭,不借助其它器材.请设计一个简单的方法,判断它们是串联还是并联.12.教室里一个开关可以同时控制两盏灯,将图连成符合教室里电路实际情况的电路图.13.小刚同学在实验室做连接并联电路的实验时,把两个灯泡和开关如上图所示连接.(1)小刚同学这样连接的错误是_________;(2)这样连接可能的危害是_________;(3)请你在图中只改动一根线(先在不需要的导线上打“×”再进行改正),使两灯并联.14.如图,渔民用杠杆和滑轮的组合机械起吊鱼网.请画出杠杆OBA所受动力的力臂L1和阻力F2的示意图.15.小轿车上都装有一个用来提醒司机是否关好车门的指示灯,四个车门中只要有一个门没关好(相当于一个开关断开),该指示灯就会发光.用笔画线把图中的模拟电路图连接好并且符合上述要求.16.如图电路所示,请在图中相关接线柱间添加一根导线,使这三盏灯成为并联方式,且开关同时控制三盏灯.17.画出下图中各种杠杆的动力臂和阻力臂.18.l2是F2的力臂,画出F1的力臂和力F2.19.要使杠杆在图示位置能静止,请在A点施加一力,并且要求此力的力臂最长20.工人用硬棒撬石头,如图所示,画出支点、动力、阻力、动力臂、阻力臂.(有两种情况)21.画出渔民扳渔网的杠杆示意图,画出支点(用O点标出)、动力臂及阻力臂.22.要利用如图所示的滑轮组吊起重500N的重物,若绳子能承受的最大拉力为200N,则应怎样绕制滑轮组?(滑轮重和摩擦不计)23.如图所示,要求拔钉子时用的力最小,画出此动力的作用点及方向.24.如图所示是推小车的简图,画出人的手所用最小力F的作用点和方向.2013-2014学年江苏省无锡市九年级(上)物理同步练习卷(作图专题)参考答案与试题解析一、解答题(共24小题,满分0分)1.根据如图所示实物连线图画出电路图.考点:根据实物图画电路图.专题:电流和电路.分析:运用电流流向法,明确电路的基本连接方式和各元件所连接的具体位置和顺序,再按顺序作图,并保证电路图与实物图的连接顺序完全一致.解答:解:从实物图可以看出,两个灯泡并联,开关S控制整个电路,S1控制L1的支路,电路图如图所示:点评:本题考查根据实物图画电路图,关键是明白电路中各个用电器的连接方式,根据电路图画实物图是整个初中物理的难点,也是重点.2.根据如图所示实物连线图画出电路图.考点:根据实物图画电路图.专题:电流和电路.分析:运用电流流向法,明确电路的基本连接方式和各元件所连接的具体位置和顺序,再按顺序作图,并保证电路图与实物图的连接顺序完全一致.解答:解:从实物图可以看出,两个灯泡并联,开关S1控制L1的支路,开关S2控制L2的支路,电路图如图所示:点评:画好电路图是学好电学的基础,尽量画成方形,并联时标出分合点,使人能看出其连接方式.3.根据如图所示实物连线图画出电路图.考点:根据实物图画电路图.专题:电流和电路.分析:实物图可知,两灯泡并联,开关S1控制L2,S2控制整个电路,根据实物图完成电路图即可.解答:解:电流从正极出发分支,一支经灯泡L1,另一支经开关S1,灯泡L2,然后两支汇合到S2,回到电源负极.如图所示:点评:本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.4.根据实物图画出电路图.考点:根据实物图画电路图.专题:电流和电路.分析:根据实物图可知,从正极开始分支,一支经灯泡L2回到负极,另一支经开关K、灯泡L1回到负极;所以两灯泡并联,开关K控制灯泡L1.解答:解:从正极开始分支,一支经灯泡L2,另一支经开关K和灯泡L1,两支电流汇合后回到负极,如图所示:点评:本题考查根据实物图画电路图,关键是会判断两灯泡的连接等式和开关的位置.5.根据图1的电路图,连接图2的实物图(要求对应,导线不交叉)考点:实物的电路连接.专题:电流和电路.分析:分析电路图,明确各电路元件的连接方式,然后根据电路图连接实物电路图.解答:解:由电路图可知,两灯泡并联,开关S1控制干路,开关S2与灯L2串联,控制灯L2;从电源正极出发,先把开关S1、开关S2、灯L2串联起来,回到电源负极,然后把灯L1并联在开关S2与灯L2的串联电路两端,如图所示:点评:本题考查了实物电路图的连接,连接电路图时,要先连接干路,再连接支路.6.根据要求设计电路,在空白处画出电路图给你下列元件:干电池、小灯泡两只L1和L2、开关两个S1和S2、导线若干要求:只闭合S1时,只有灯L1发光;只闭合S2时,两灯都不发光;S1、S2都闭合时,两灯都发光.考点:串、并联电路的设计.专题:作图题;设计与制作题;电流和电路.分析:只闭合S1时只有灯L1发光、只闭合S2时两灯都不发光说明两灯泡独立工作、互不影响即为并联,且开关S1位于干路控制整个电路,开关S2与灯L2串联控制该支路.解答:解:两灯泡并联,开关S1位于干路,开关S2与灯L2串联,如下图所示:点评:本题考查了根据题意设计电路图,关键是根据题意得出两灯泡的串并联和开关作用确定位置.7.将如图所示的实物图连接成电路并在下面方框里画出相应的电路图,要求两盏灯并联,开关同时控制灯L1、L2.考点:实物的电路连接;根据实物图画电路图.专题:图像综合题.分析:根据要求灯L1和L2并联,开关同时控制两灯泡说明开关控制干路,从正极开始,根据先串后并的原则依次连接.再根据实物图对应画出电路图.解答:解:(1)先串联干电池,然后从正极开始,经过开关后分支,一支经灯泡L1回到负极,另一支经灯泡L2后直接回到负极,实物图如下图所示:(2)先画出灯泡L1和灯泡L2并联的电路,再画出电源、开关串联即可,电路图如下图所示:点评:本题主要考查了电路图的设计与实物电路的连接,在设计电路图时注意串联电路和并联电路的概念.在按照电路图连接实物电路时,可以从电源的一个极出发,注意各元件的连接次序也要与电路图相同.8.用线条代替导线,将图中的电器元件连成电路并画出相应的电路图.要求:开关K1只控制电灯L1,开关K2只控制L2.考点:实物的电路连接;根据实物图画电路图.专题:图像综合题.分析:开关K1只控制电灯L1,开关K2只控制电灯L2,说明两灯泡并联且开关K1与电灯L1串联、开关K2与电灯L2串联,据此连接实物图和画出电路图.解答:解:根据题意可知,两灯泡并联,开关K1与电灯L1串联、开关K2与电灯L2串联,实物图的连接和电路图如下图所示:点评:本题考查了实物图的连接和电路图的画法,关键是根据题意得出两灯泡的连接方式为并联.9.如图,用所给器材组成一个并联电路,要求:S1控制L1,S2控制L2,S控制L1和L2,请在实物图上连接电路并画出相应的电路图.考点:实物的电路连接;根据实物图画电路图.专题:电流和电路.分析:根据题意可知,L1、L2并联,S为总开关应位于干路上,开关S1控制L1说明开关S1与L1串联,开关S2控制L2说明开关S2与L2串联,据此连接实物,并画出电路图.解答:解:从正极开始连接,经开关S开始分支,一支经开关L1、S1,另一支经S2、L2的电流汇合回到负极;并根据实物图画出电路图,如下图所示:点评:本题考查根据题意连接实物图和根据实物图画出电路图,关键是明白各个用电器的连接情况以及开关的控制情况,连接实物图是初中物理的难点也是重点.10.如图所示为一风力报警器原理图,虚线框内是竖直放置的开关S,上端的风力探头通过中心滑杆可带动下端的金属片上下移动(摩擦不计),AA′、BB′是电路中的两组触点.当所测水平风速增大到一定程度后,报警灯亮.图中报警灯是L1(选填L1或L2)考点:电路的三种状态.专题:电流和电路.分析:先分析两灯泡的连接方式,然后判断金属片分别在AA′或BB′处时,用电器的工作情况;再比较风力探头上方和下方空气流速的关系,然后根据空气的速度越大,压强越小的思路分析风力探头受到力的方向,并根据风力探头运动的方向确定金属片接通的线路.解答:解:从图中可以看出,两个灯泡并联连接,当金属片与AA′接触时,灯L1工作;当金属片与BB′接触时,灯L2工作;当有水平风速时,风力探头的上方的流速将大于风力探头下方的流速,风力探头将受到一个向上的作用力,因此当空气流速增大到一定程度时,风力探头将向上运动,当上升到与AA′接触时,灯L1工作,并报警.故答案为:L1.点评:本题的关键是知道流体压强与流速的关系;会根据动触点的运动情况分析电路的工作状态.11.(2013•江西)如图所示,某公园有两个游览点(用亭子表示),其游览的入口和出口都已确定.请按以下要求设计游览路线(1)游客由入口到出口,先后经过两个游览点,请在图1甲中用笔画线画出游览路线;(2)游客由入口到出口,每次只经过其中任意一个游览点,请在图1乙中用笔画出游览路线.由此联系到我们所学的电路知识,现有两个小灯泡和相应的电器元件,怎样连接使它们都亮起来?【设计实验与进行实验】请在图2所示的虚框内,画出你所设计的两种不同的完整电路图,要求用规定的电器元件符号.【评估】(1)正确连接后闭合开关,灯泡不亮.请在表格中填写简单的检修方法.故障现象可能原因检修方法灯泡不亮示例:灯泡的灯丝断了换灯泡电路中的导线断了电池没电了(2)如图3所示,它们的电路连接情况不可见,闭合开关,两个小灯泡同时发光;断开开关,两个小灯泡同时熄灭,不借助其它器材.请设计一个简单的方法,判断它们是串联还是并联.考点:电路的组成.分析:(1)让游客从入口进入分别经过两个游览点,再到出口;(2)游客由入口到出口,每次只经过其中任意一个游览点;根据(1)(2)中的情景,让电流依次经过两个灯泡或让电流分别经过两个灯泡;①根据具体情况选择具体方案;②根据并联和串联的特点分析判断.并联时各个用电器是独立工作、互不影响,而串联时用电器是相互影响,不能独立工作.解答:解:(1)让游客从入口进入分别经过两个游览点,再到出口;如下图所示:(2)游客由入口到出口,每次只经过其中任意一个游览点;如图所示:让电流依次经过两个灯泡或让电流分别经过两个灯泡;如图所示:①电路中的导线断了,换导线即可;电池没电了,换电池;②拧下其中的一个灯泡,闭合开关,若另一灯亮,说明两灯是并联;若另一灯不亮,则说明两灯是串联.故答案为:①换导线;换电池;②拧下其中的一个灯泡,闭合开关,若另一灯亮,说明两灯是并联;若另一灯不亮,则说明两灯是串联.点评:本题考查电路的基本连接,解决本题关键是利用并联和串联的特点来判断电路的连接形式.12.教室里一个开关可以同时控制两盏灯,将图连成符合教室里电路实际情况的电路图.考点:串、并联电路的设计.专题:电流和电路.分析:一般情况下,电灯的正常电压为220V,一个开关可以同时控制两盏灯,要使电灯正常发光,两个电灯应该是并联,开关在干路上.解答:解:由分析知:教室中电灯的连接方式为并联,而开关同时控制两盏灯,说明开关位于干路中,答图如下:点评:本题考查了家庭电路中的电灯的连接.当两个电灯串联或并联时,都可由一个开关控制,但在串联时电灯发光是较暗,是不正常的.13.小刚同学在实验室做连接并联电路的实验时,把两个灯泡和开关如上图所示连接.(1)小刚同学这样连接的错误是发生了短路;(2)这样连接可能的危害是烧坏电源;(3)请你在图中只改动一根线(先在不需要的导线上打“×”再进行改正),使两灯并联.考点:串、并联电路的设计;电路的三种状态.专题:作图题;简答题;错解分析题.分析:(1)(2)由图可以看出,电流从电压正极出发,经过两个灯泡的右接线柱、开关后,直接回到电源负极,这样不经过用电器,而直接用导线将电源两极接在一起会造成电源短路,会烧坏电源.(3)由图可以看出,两灯已是并联,而造成电源短路的是上面灯泡与电源的连线错误,或者下面的灯泡与开关的连线有误,上面两种情况中,任改一种即可使两灯并联.解答:解:(1)闭合开关后,电流的流向为:电源正极→上面灯泡的右接线柱→下面灯泡的右接线柱→开关→电源负极;此过程中,电流没有经过任何用电器,而直接从电源正极回到负极,所以会发生短路.故答案为:发生了短路.(2)电路发生短路时,电路中的电流会非常大,严重的会使电源烧坏.故答案为:烧坏电源.(3)改法有两种:①将上面灯泡中,右接线柱上与电源正极相连的导线改接到灯泡的左接线柱上;②将下面灯泡中,右接线柱与开关相连的导线改接到灯泡的左接线柱上;如图:点评:本题考查了电路的故障的判断和短路的危害:电路发生短路时会烧坏电源.14.如图,渔民用杠杆和滑轮的组合机械起吊鱼网.请画出杠杆OBA所受动力的力臂L1和阻力F2的示意图.考点:力臂的画法;力的示意图.专题:作图题;压轴题.分析:阻力F2的作用点在点A,方向向下,动力的力臂L1为支点O到动力的作用线的距离.解答:解:点评:本题考查了力的示意图和力臂的画法.作力臂关键是要画出支点到力的作用线的垂线段.15.小轿车上都装有一个用来提醒司机是否关好车门的指示灯,四个车门中只要有一个门没关好(相当于一个开关断开),该指示灯就会发光.用笔画线把图中的模拟电路图连接好并且符合上述要求.考点:串、并联电路的设计.专题:作图题;设计与制作题;电流和电路.分析:由题意可知,四个同时闭合时灯泡不亮,否则灯泡发光,说明四个开关不能独立工作、相互影响即为串联,且串联的四个开关和灯泡并联;四个开关都闭合时,为了避免电源短路,应把保护电路的定值电阻串联在干路中.解答:解:四个开关串联,然后与灯泡并联,再与定值电阻和电源组成电路,如下图所示:点评:本题考查了串并联电路的设计,关键是能根据题目所给的信息设计出合理的电路图,这是本题的重点也是难点,最容易出错的地方是任意一个开关断开时灯泡都发光,和我们平时接触到的开关闭合,灯泡发光正好相反.16.如图电路所示,请在图中相关接线柱间添加一根导线,使这三盏灯成为并联方式,且开关同时控制三盏灯.考点:实物的电路连接.专题:电流和电路.分析:原图是开关闭合后只有一个灯泡工作;其余灯泡被短路;加上一条线后,开关控制干路,三盏灯并联.解答:解:从正极开始连接,经过开关后分支,一支经L1回到负极;一支经L2回到负极;另一支经L3回到负极;如图所示:点评:会设计串并联电路,根据电流流向判断需要添加导线的位置.17.画出下图中各种杠杆的动力臂和阻力臂.考点:力臂的画法.专题:作图题.分析:根据力臂的概念作图.力臂是支点到力的作用线的距离.解答:解:点评:本题考查了力臂的作法.关键是要作出支点到力的作用线的垂线段.18.l2是F2的力臂,画出F1的力臂和力F2.考点:力臂的画法.专题:简单机械.分析:力臂是支点到力的作用线的距离,作图时要把握住力和力臂的垂直关系.解答:解:(1)做力F1的延长线,过支点O做力F1作用线的垂线段l1,则线段l1为力F1的力臂;(2)过力臂L2的右端,作垂直于L2的直线,与杠杆OA的交点为力F2的作用点,方向斜向左上方,如图所示:点评:本题考查了力和力臂的作法.当杠杆平衡时,动力和阻力对杠杆的影响是:使杠杆的运动趋势是相反的.19.要使杠杆在图示位置能静止,请在A点施加一力,并且要求此力的力臂最长考点:杠杆的平衡条件;杠杆中最小力的问题.专题:作图题.分析:连接支点和动力作用点,过动力作用点做该连线的垂线,沿此方向用力动力臂最长、最省力.解答:解:如图,连接OA,过A做OA的垂线,沿此方向用力,动力臂最长.答:动力臂最长的力如图所示.点评:当阻力和阻力臂一定时,连接支点和动力作用点,以此连线为力臂动力臂最长,使用杠杆最省力.20.工人用硬棒撬石头,如图所示,画出支点、动力、阻力、动力臂、阻力臂.(有两种情况)考点:力臂的画法.专题:作图题;简单机械.分析:杠杆的五个要素:支点:杠杆绕着转动的点.动力:使杠杆转动的力.动力臂:从支点到动力作用线的距离.阻力:阻碍杠杆转动的力.阻力臂:从支点到阻力作用线的距离.解答:解:第一种情况:如图一所示:B为支点,过A点作竖直向下的力即为动力F1,从支点B向F1的作用线作垂线,是动力臂L1;阻力的作用点为杠杆与石头的接触点,方向竖直向下,从支点B向F2的作用线做垂线,是阻力臂L2.第二种情况:如图二所示:C为支点,连接CA,CA即为动力臂F1,过A点作垂直于杠杆的力即为动力F1,方向是上方偏左;阻力的作用点为杠杆与石头的接触点,方向竖直向下,从支点C向F2的作用线做垂线,是阻力臂L2.如下图所示.点评:画力臂的方法:首先确定支点、动力、阻力.然后用虚线画出动力和阻力的作用线,再做出支点力的作用线的距离,最后标出动力臂和阻力臂.21.画出渔民扳渔网的杠杆示意图,画出支点(用O点标出)、动力臂及阻力臂.考点:力臂的画法.专题:简单机械.分析:(1)支点是杠杆绕着转动的固定点.动力和阻力都是外界作用在杠杆上的力,都是杠杆受到的力.力臂是支点到力的作用线的垂直距离.(2)画力臂的方法:首先确定支点;然后找到动力和阻力,并用虚线延长动力和阻力的作用线;然后由支点向力的作用线引垂线,支点到垂足的距离就是力臂.解答:解:如图,O是支点,动力F作用B点,阻力G作用在A点;从支点向动力的作用线作垂线,作出动力臂为L1;从支点向阻力的作用线作垂线,作出阻力臂为L2;点评:掌握杠杆的五个要素:支点、动力、阻力、动力臂、阻力臂.根据动力和阻力画出动力臂和阻力臂;注意力臂是一条线段,而非直线.22.要利用如图所示的滑轮组吊起重500N的重物,若绳子能承受的最大拉力为200N,则应怎样绕制滑轮组?(滑轮重和摩擦不计)考点:滑轮组的设计与组装.专题:简单机械.分析:动滑轮被几根绳子承担,拉力就是物体和动滑轮总重的几分之一,此题最多可由3段绳子承担动滑轮的重.解答:解:n===2.5,所以滑轮组应由3段绳子承担物重,从动滑轮绕起,如图所示:点评:此题考查了滑轮组的组装和绕线,根据滑轮组的省力特点判断承担物重的绳子段数是解决此题的关键.23.如图所示,要求拔钉子时用的力最小,画出此动力的作用点及方向.考点:力臂的画法;杠杆中最小力的问题.专题:作图题;简单机械.分析:由杠杆的平衡条件F1L1=F2L2可知,当动力臂最大时,动力最小,即最省力.连接支点和力的作用点A即是最大动力臂,当作用力与之垂直时,作用力最小.解答:解:力臂越长越省力,最长的力臂即支点与作用点的连线,然后根据力臂的画法作出垂直于力臂的作用力即可,如下图所示:点评:画杠杆最小的力是常见的题型,关键是找到最大的动力臂,一般来说,支点与动力作用点的连线就是最大的动力臂.24.如图所示是推小车的简图,画出人的手所用最小力F的作用点和方向.考点:力的示意图.专题:作图题;运动和力.分析:使用杠杆时,若阻力和阻力臂一定时,动力臂越长,越省力;因此解答此题,只需找出使动力臂最大的动力作用点,然后作动力臂的垂线即可.解答:解:使杠杆静止时所用最小力的作用点和方向如图所示.点评:在处理杠杆最小力的问题时,可按以下步骤进行:①确定支点和动力作用点;②过动力作用点做出与动力臂垂直的直线;此题中,易出现的错误是以A为动力作用点,但实际上这样得到的动力臂不是最长的,因此解题时一定不要被惯性思维所误导.。
中考电路图专题训练(100道)
电路作图题100个一、作图题1.下图中是一次电学实验的实物连接图,请在下面虚线框内画出它的电路图。
2.根据图(a)所示的电路图,把图(b)中的器材连成实物电路。
3.下图是手电筒的结构图,当开关向前推进时,电路接通,灯亮。
请在方框内画出手电筒的电路图。
4. 在下图中,根据要求连接电路图,注意元件位置不能移动,导线不能交叉。
(1)图(a)中灯L1、L2串联,S控制整个电路;(2)图(b)中灯L1、L2并联,且要求每盏灯配一个开关。
5.请根据图中(1)(2)(3)所标出的电流方向,把电池组的符号填入方框内并标出“+”、“-”极。
6.如下图所示电路,画出相应的电路图。
7. 在下边的虚线方框内画出如图(a)所示的实物电路的电路图。
8.(1)把图甲中各电路元件连接成串联电路;(2)把图乙中各电路元件接成并联电路(开关接在干路上)。
(3)把图丙中各电路元件接成串联电路。
9.请将下图中的元件连接成串联电路。
10.【2008·广西钦州】某同学学习了“电路”知识后,自行设计安装了如下图所示的门铃,请在方框中画出这个门铃电路的电路图。
11.将下图(a)所示的电路元件连接成简单电路(用铅笔画线代替导线),并在虚线框内画出这个实物电路的电路图。
12.请将如图所示元件连接成电路,使两灯并联,开关同时控制两灯,要求最多只能用五根导线。
13.请根据如图所示的实物图画出电路图。
14.【2008·甘肃兰州】用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来。
(导线不允许交叉)14.请按照图(1)中的电路图将图(2)中的实物连成电路。
16.请画出如下图所示的实物电路的电路图。
17.如图所示,A、B、C、D表示电路的四个接线柱,要使灯L1、L2并联连接在电池组的两极,试用笔画线代替导线把有关接线柱连接起来。
18.【2006·辽宁大连】用笔画线,将图中的器材连成电路。
(要求:两灯并联,开关控制两盏灯)19.如图所示,图(a)是玩具电扇的电路图,请在图(b)中连接它的实物电路。
初中物理电路图练习(连线和画图)及初中物理电路图练习题及答案
1、请根据左边实物连接的电路图,画出其电路图。
2、L1和L2并联,请在图中错误之处打上“×”,加以改正,并在空白处画出正确的电路图。
3、用线条代替导线,将图中的电器元件连成电路,并在右边画出电路图。
要求:(1)开关K1只控制电灯L1,开关K2只控制电灯L2;(2)共用一个电池组4、根据图(a)的电路图,在图(b)中画出对应的实物连接图.5、在下图中,根据实物图,画出相应的电路图.6、根据如图所示的实物图,画出电路图.7、请把图4-9中的电路元件连成电路图。
要求:S只控制L1,S2控制干路。
8、将图11—19中的电路元件按电路图连接成实物图.(要求导线不交叉)9.请按照原理图连接实物图。
(要求导线互不交叉,与原理图一一对应,不要求量程选取)10.为了测量电阻R的阻值,某同学对应原理图连接实验器材的线路如图所示。
㈠.请指出连接线路中的三个错误,只须用语言说明:(1)滑动变阻器:______________________________________.(2)定值电阻:________________________________________.(3)电压表:___________________________________________.(4)试用笔画线代替导线,将错误改正过来。
(每处一分,共3分)11.某同学依据图12甲所示的电路图,已部分完成了在图12乙中实物的连接,请你用笔画线帮他继续完成该电路的连接。
(3分)12.把以下电路在右边方框里画成电路图。
电 学 特 点 与 原 理 公欧姆定律:RUI =(欧姆定律:导体中的电流跟导体两端电压成正比,跟导体的电阻成反比)串联部分1. I=I1=I2=…=In (串联电路中电流的特点:电流处处相等)2. U=U1+U2++Un (串联电路中电压的特点:串联电路中,总电压等于各部分电路两端电压之和)3. R 串=nR (n 个相同电阻串联时求总电阻的公式) 4.2121R R U U =(串联电路中电压与电阻的关系:电压之比等于它们所对 应的电阻之比)5. R=R1+R2+…+Rn (串联电路中电阻的特点:总电阻等于各部分电路电阻之和)并联部分1、 I=I1+I2+…+In (并联电路中电流的特点:干路上的电流等于各支路电流之和) 2 、U=U1=U2=…=Un (并联电路中电压的特点:各支路两端电压相等。
中考物理实物的电路图连接复习专项练习(含答案解析)
中考物理专题专项训练实物的电路图连接一、多选题(本大题共1小题,共3.0分)1. 下列说法正确的是()A. 路灯总是一起亮,一起暗,它们的连接方式是串联B. 连接电路时,开关必须处于断开状态,检查后再闭合C. 用毛皮摩擦过的橡胶棒接触验电器上的金属球后,验电器上的金属箔张开,验电器带了负电D. 多数干电池中有汞、镉等重金属元素,随便丢弃会污染环境.所以,废弃的干电池应该集中分类处理二、填空题(本大题共1小题,共2.0分)2. 如图所示,有带风叶的小电动机一只,电热丝R一段,开关两只,插头一只,导线若干.利用这些器材可以连成一个有冷热两档风的电吹风电路.要求:只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风.(1)请你在虚线框内画出电路图;(2)请你按要求将图中的元件连接起来.三、实验探究题(本大题共9小题,共54.0分)3. 在“测量小灯泡电功率”的实验中,已知电源电压为3V,小灯泡的额定电压为2.5V,正常发光时的电阻约为8Ω,实验器材如图甲所示.(1)在图甲中,请你用笔画线代替导线将电路连接完整(导线不得交叉);(2)在连接电路时开关应______,滑动变阻器的滑片应放在______(选填“A”或“B”)端;(3)某次实验中,电压表读数为l.8V.要测量小灯泡的额定功率,应将滑片向______(选填“A”或“B”)端滑动,小灯泡正常发光时电流表的示数如图乙所示,则小灯泡的额定功率为______W.4. 在“探究电阻上的电流跟两端电压的关系”实验中.(1)请用笔画线,将图中的电压表连入电路中.(2)连接好电路后,闭合开关前,应将变阻器的滑片滑到端______(填“a”或”b”).(3)闭合开关后,将变阻器的滑片从阻值最大端缓慢移到阻值最小端,发现电压表的示数从0.4V升到2.8V.关于电压测量点的选择有以下三种方案:甲方案:0.6V 1.0V 1.4V 1.8V 2.2V 2.6V乙方案:0.6V 1.0V 1.3V 1.5V 2.0V 2.6V丙方案:0.6V 1.6V 2.6V你认为哪个方案正确?______.理由是:______.(4)某实验小组做该实验时,所用的导线完好,导线与器材的各连接处接触良好.但将变阻器的滑片沿某方向移动的过程中,发现电压表和电流表的示数都忽大忽小,则故障的原因是:______.5. 如图4在做测定额定电压为2.5V小灯泡的额定功率的实验中:(1)连接电路时,滑动变阻器的滑片应滑到______;(2)如图甲所示,小婷在连接电路时,还有两条导线未连接,请在图中用笔画线代替导线把电路连接好(不要更改原有导线,且导线不允许交叉)(3)正确连接好电路后,闭合开关,调节滑片P的位置,当电压表示数为______V时,灯泡正常发光,此时电流表示数如图中乙所示,其示数为______A,灯泡的额定功率为______W;(4)若电源电压为6V,滑动变阻器有“10Ω 1.5A”和“20Ω1A”两种规格可供选用,则应选用规格为“______”的滑动变阻器.6. 小王按图中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验.(1)根据图甲,将图乙中的实物连接成电路,要求变阻器滑片向右移动时,电流表示数减小(注意两电表量程的选择).(2)实验时,调节滑动变阻器,测出通过电阻R的电压和对应的电流值如下表.U (V)0.5 1.0 1.5 2.0I (A)0.1 0.2 1.5 0.4(3)表中有一个明显的错误数据,请指出错误数据并分析产生的原因:______.(4)小王实验时所选用电阻R的阻值为______Ω,当电路中的电流为0.5A时,电阻R 消耗的电功率为______W.(5)现已将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后,若要测该小灯泡的额定功率,则在原实物电路中必须改动的地方是:①______;②______.7. 小华同学做“测量小灯泡电功率”的实验(小灯泡标有“2.5V”字样).(1)如图甲所示,是小华所连接的不完整实验电路,请你用笔画线代替导线,将缺少的一根导线接好.(2)电路接好后,闭合开关,发现小灯泡特别亮,电压表与电流表的示数较大.接下来应进行的操作是______,______(两空按操作步骤先后顺序填写字母代号).A.更换电池或小灯泡B.检查电路是否短路C.移动滑动变阻器滑片至最大值位置D.断开电路开关(3)实验过程中,当电压表示数为______V时,小灯泡正常发光,此时电流表的示数如图乙所示,其值为______A.小灯泡正常发光时灯丝电阻约______Ω,额定功率为______W.8. 图(甲)是“探究通过导体的电流与电压、电阻的关系”的电路图,其中R1是定值电阻.(1)用笔画线代替导线,补充图(乙)中实验器材的连接.要求:滑动变阻器滑片向左移动时电阻变小.(2)当探究电流与电压的关系时,通过调节变阻器滑片P的位置来改变______两端的电压.三次改变滑片位置,测得三组电压和电流值(见表),发现每次电压与电流的比值是______的(选填“相同”或“不同”),固此可得出电流与电压关系的初步结论:当电阻一定时,______.实验序号1 2 3电压/v 2.0 2.4 2.8电流/A 0.40 0.48 0.56(3)要探究电流与电阻的关系,仅凭图(乙)所示器材是不够的.你认为(除导线外)还应增加的器材是______.9. 夏日炎炎,蚊子滋生,传播疾病,令人烦恼.小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点,打算自制灭蚊灯.小明从废旧节日彩灯上拆得一个紫色小灯泡,其额定电压为2.5V.为测得小灯泡的额定功率,小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等,展开实验探究.(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程).(2)闭合开关S前,滑片P应放在使滑动变阻器接入电路的阻值______(最大/最小)处.(3)闭合开关s后,小灯泡不亮,观察发现:小灯泡是完好的;电压表有示数;电流表指针指向零刻度线.电路可能存在的故障是中考物理专题专项训练______.(4)排除故障后,调节滑动变阻器的滑片P直至电压表的示数为______V,此时小灯泡处于额定工作状态,根据右图所示电流表的示数可知其额定功率为______w.(5)小明找来纱布做成灯罩罩住小灯泡,打算在灯罩上涂粘胶,当小灯泡工作发出紫色光时,飞过来的蚊子就会被粘胶粘住.小明在市场上找到A、B、C三种类型的粘胶,对其粘性强弱进行比较.①取三张相同规格的纸片,水平放置,分别在纸片的上表面涂上A、B、C三种类型的粘胶.②同时在三张纸的上表面各轻轻布撒30粒芝麻.③同时将三张纸腾空倒置1min.④将三张纸翻转,数出A、B、c三种类型粘胶上残留的芝麻数量,见表.粘胶类型 A B C残留的芝麻数量22 8 12为达到最佳的灭蚊效果,小明应选用的粘胶类型为______.10. 在“测定额定电压为2.5V小灯泡的电功率”的实验中,小东同学已连接好如下图所示的部分电路.(1)在小东所连接的电路中,有两根导线还没连好,请你帮他完成电路的连接.(其它的导线不要变动)(2)开关试触时,若发现电流表无示数,电压表示数较大,其故障原因可能是______;(3)实验中小东测出了三组数据,记录在下中.若第二次实验时电流表的示数如图所示,他测出小灯泡的额定功率是______W.次数1 2 3U/V 2 2.5 3I/A 0.36 0.4211. 小华选择了满足实验要求的电源、两块电流表和阻值已知的电阻R0,测量电阻R X的阻值,并连接了部分实验电路,如图所示.(1)请你帮小华完成图所示的实验电路的连接,要求:电流表A2测量通过电阻R0的电流.(2)电流表A1、A2的示数分别用I1、I2表示,请用I1、I2和R0表示R X.R X=______.四、作图题(本大题共32小题,共160.0分)12. 如图所示的电路中,有一根导线尚未连接,请用笔线代替导线补上.要求:闭合电键S,将滑动变阻器的滑片P向a端移动,小灯变亮.13. 按照图1中的电路图,把图2中的电路元件连接成实物电路.14. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上.要求:①电压表测小灯两端的电压;②闭合电键S,向左端移动滑片P,小灯变亮.15. 请将图中的各器材连成电路.要求:L1灯和L2灯并联;开关S1只控制灯L1,开关S2控制灯L1和灯L2.16. 如图所示的实验器材,现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流最大为0.5A,并用变阻器改变小灯泡的电流,要求滑片向左滑动时灯泡变亮,接完整.17. 连接图中两只电灯泡的串联电路.18. 如图,连接电路能通过单刀双掷开关左右切换控制红绿灯交替发光.19. 按下列要求连接实物图.要求:(1)用电压表测灯泡两端的电压;(2)用电流表测通过灯泡的电流;(3)用滑动变阻器改变灯泡的亮度,且滑片P向右移动时灯泡变暗;(4)开关控制整个电路.20. 在“测量未知电阻R的阻值”实验中:请先画出电路图,然后用笔画线代替导线把图中的器材连接成实验电路.21. 请用笔线代替导线,在如图所示的电路中连接两根导线,使电流表只测量灯L1的电流.22. 在图中,要求用电流表测量灯泡L2中的电流(0.3A),L1、L2并联,变阻器调节L1的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来.23. 如图L1、L2是相同的两个灯泡,要求:开关闭合两灯同时亮,断开两灯同时灭,且开关闭合后A1的示数大于A2示数,连接实物图.24. 如图所示的电路中,有一根导线尚未连接,请用笔画线代替导线补上.补上后要求:闭合电键S,向右移动滑动变阻器的滑片P,电流表示数变小.25. 根据电路图,完成实物连接.26. 根据左边的电路图连接右侧的实物图.27. 根据图1所示电路图,将图2的实物图连接完中考物理专题专项训练好.28. 在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上,补上后要求:①电压表测小灯两端电压;②闭合开关S,向a端移动滑动变阻器的滑片P,小灯变亮.29. 在图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上.补上后要求:①灯与滑动变阻器串联;②闭合电键S,向左移动滑动变阻器的滑片P,电流表示数变小.30. 如实物图所示,要求滑动变阻器的滑片向右移动时小灯泡变亮,电压表测小灯泡L的电压.(1)请按要求连接实物图;(2)请根据实物图在虚线框中画出对应电路图.31. 请你将如图所示的实物电路连接完成(电源电压恒定),要求:①电压表测量滑动变阻器两端电压;②闭合开关,向左移动滑动变阻器滑片,灯变亮.32. 在图电路中缺少一根导线,请按要求用笔线代替导线完成电路连接.要求:闭合电键S后,向右移动变阻器的滑片时,电压表的示数变大.33. 如图所示是楼梯照明灯的模拟电路.要求是,在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线,使之符合这一要求.电压.34. 在图中添加三根导线,使两灯组成串联电路,并能用电压表测量L2两端的35. 有如图所示的元件,按要求连接实物图,要求:L1、L2并联,开关控制整个电路,电流表测总电流,电压表测L2两端电压,滑动变阻器改变通过L1的电流.36. (1)在图甲所示的电路中,根据标出的电流方向,从电源、电流表、电压表三个元件符号中选出两个,并分别填进电路的空缺处.要求:灯泡L1和L2串联.(2)在图乙所示电路中,有一根导线尚未连接,请以笔画线代替导线补上,要求:当滑动变阻器滑片P向左移动时,电压表示变小.37. 作图与问答:(1)当滑动变阻器的滑片P向右移动时,使通电螺线管的磁性增强且小磁针静止时指向如图1所示,请按要求连接电路图.(2)在图2中画出入看到鱼(虚线图为看到的鱼的虚像)的大致光路(画出一条即可).(3)画出图3中入射光线的折射光线.(4)炎热的夏天,小明到餐厅就餐,要了一杯可乐,小明在用吸管喝可乐时,想到以下问题,请你帮他回答:为什么能够用吸管喝饮料?38. (1)小菲同学在使用电流表测量某电路中通过小灯泡的电流时,测得电流为0.3A,请你在如图1中所示电流表的示意图中,用笔画线标出此时电流表的量程和指针所指的位置.(2)根据图2所示的电路图,用笔画线代替导线,连接图3中的实物电路.(要求导线不能交叉).(3)如图4所示的电路,请分别画出相应的等效电路图:①只闭合开关S1、S2时;②只闭合开关S2、S3时.39. 在图中连接图中的工作电路部分,使控制电路上S断开时甲灯亮,S合上时乙灯亮.40. (1)对电吹风机你一定不陌生,它是由选择开关、风扇电机、及电热丝组成,其中电动机通电后可以送风,电热丝通电后可以发热,如图1所示(图中电热丝用电阻代替).使用时,旋转选择开关接1、2停止工作,接2、3吹冷风,接3、4吹热风.请你根据上述要求把各个元件连接起来(2)有一种温度自动报警器,在制作水银温度计时,插入一段金属丝,当温度达到金属丝下端所指温度时,电铃就会响起来,发出报警信号.图2是一幅不完整的工作原理图.请把缺少的电磁铁接入电路中并画出电磁铁的绕线.41. (1)请你画出图甲中光线从空气斜射至水面上的反射光线和大致的折射光线;(2)为使杠杆ON在图乙位置能保持静止,需在M点施加一个力F.画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图;(3)如图丙是测量小灯泡(2.5V 0.3A)电功率的电路,请你把实物电路连接完整.42. 我国《道路交通安全法》规定:严禁酒后驾车!参照《车辆驾驶人员呼气酒精含量阈值与检验标准(GB19522)》,呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶.由此,茅山中学综合实践活动小组的同学就“呼气中酒精浓度是否超标”展开探究活动,小组同学通过资料查询,知道氧化锡具有气敏特性,当周围气体中酒精浓度增加,其电阻值就降低.他们到电子器材商店购得某型号氧化锡检测电阻R x,其阻值与周围气体中酒精浓度的关系图象如图所示.同学们按两种方法分别展开实验探究,请选择其中一种方法并完成电路设计.(两种方法都做,以第一种为准)中考物理专题专项训练方法一 方法二电路元件:6V 电源、开关S 、氧化锡检测电阻R x 、定值电阻R 0、电压表、导线,电路功能:闭合开关S ,检测者呼出气体流经R x .若电压表读数大于等于1.5V 检测者属于酒后驾车;若电压表读数小孚1.5V ,则不属于酒后驾车 电路元件:6V 电源、开关S 、氧化锡检测电阻R x 、定值电阻R 0、电流表、导线电路功能:闭合开关S ,检测者呼出气体流经R x ,若电流表读数大于等于0.3A ,检测者属于酒后驾车;若电流表读数小于0.3A ,则不属于酒后驾车. (1)请用笔划线代替导线完成电路连接.(2)定值电阻R 0的阻值应为 ______ Ω.(1)请用笔划线代替导线完成电路连接.(2)定值电阻R 0的阻值应为 ______ Ω.43. 小明为了探究通过导体的电流与加在导体两端电压的关系,设计并连接了图甲所示的电路进行实验.实验中电压表的量程选用0~3V 、电流表的量程选用0~0.6A 、导体的电阻R 阻值不变.(1)当小明闭合开关时发现:电流表有示数,但电压表无示数.请你帮助小明检查电路,只要改动一根导线,就能使电压表显示加在导体两端的电压值.请你在图甲中和将应改动的导线上打“×”,并用笔画线代替导线画出正确的接法.(2)修正上述错误后小明又发现:无论滑动变阻器的滑片怎样滑动,都不能改变电流表、电压表的示数.请你帮助小明再次检查电路,只要改动另一根导线,当滑动变阻器的滑片移动时,即可改变两电表的示数.请你在图甲中将应改动的另一根导线上打“×”,并用笔画线代替导线画出正确的接法.(3)修正上述两个错误后,小明按正确的电路进行测量,用两电表测出的数据,描绘出如图乙所示的图象,但不完整,请你在图乙上将小明遗漏的部分补上.(4)根据图象可知:通过导体的电流与加在导体两端的电压成______关系.五、计算题(本大题共4小题,共32.0分)44. 如图1所示是用电流表测量电流的实物连接图,请按要求回答:(1)请在图2中画出图1的电路图;(2)图1中电流表测量的是通过灯泡______的电流;(3)如果电流表的示数如图3所示,则电流表测出的电流是______A ;(4)如果要用电流表测通过L 1和L 2的总电流,且只允许移动一根导线,应将导线______的右端接在电流表的______接线柱上(选填“a”、“b”、“c”或“+”、“-”). 45. 按要求完成下列内容:(1)如图1所示,A′B′是AB 在平面镜中的像,请你画出平面镜的位置.(要求保留作图痕迹)(2)电磁继电器的结构如图2所示,请你在继电器上连接几根导线,让它构成一个没有铃碗的蜂鸣器(开关闭合后能发出蜂鸣声).46. (1)请画出图1中的光线a 、b 经过凸透镜后的径迹.(2)小敏设计了一种“闯红灯违规证据模拟记录器”,如图2所示,拍摄照片记录机动车辆闯红灯时的情景.工作原理:当光控开关接收到某种颜色光时,开关自动闭合,且当压敏电阻受到车的压力,它的阻值变化引起电流变化到一定值时,继电器的衔铁就被吸下,工作电路中的电控照相机工作,拍摄违规车辆.光控开关未受到该种光照射自动断开,衔铁没有被吸引,工作电路中的指示灯发光.根据工作原理,将电路连接完整.47. 在伏安法测电阻的实验中:小明同学按连接好如图所示的电路,发现开关S闭合前,电压表______(选填“有”或“无”)示数,导致这一现象的原因是有一根导线连接不恰当,请在相应的导线上画“×”,并改成正确的连接.六、综合题(本大题共3小题,共30.0分)48. 用电压表和电流表可以测未知导体R的电阻值,即伏安法测电阻.如图1为小白设计的一种测量方案的原理图.(1)根据电路图,在图3中用笔画线代替导线连接实物图.(2)某次实验时电压表和电流表的读数如图2所示,电流表的读数为______A,电压表的读数为______V,测得的电阻值为______Ω;(3)如果考虑到电流表的阻值不为0,则用该测量方案测出的结果必然存在误差.请你分析说明用这种实验方案测量出来的电阻值会比电阻的真实值偏大或偏小?已知电流表的内阻R A为1Ω,要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%,则对待电阻的真实值R X要求是什么?49. 在探究“并联电路电流规律”的实验中:(1)请你利用图所示的器材设计并画出电路图,要求:开关S控制整个电路,电流表A1测通过干路的电流,电流表A2测通过等L2的电流.(2)在图所示的实物图中,用笔画代替导线按你设计的电路图连接好实际电路.(L1、L2电流不超过0.6A;连线不能用铅笔且不能与别的线交叉)(3)合上开关S后,电流表A1和A2示数分别如图所示,则L1的电流是______,L2的电流是______.50. 小乐想利用两块电流表和阻值已知的电阻R0测量电阻R X的阻值.小乐选择了满足实验要求的电源、电流表A1和A2,并连接了部分实验电路,如图1所示.(1)请你帮助小乐完成图2所示的实验电路的连接.(2)电流表A1的示数用I1表示,电流表A2的示数用I2表示,请用I1、I2和R0表示R X.R X=______.2018届中考物理专项练习--实物的电路图链接(含答案、全国通用)中考物理专题专项训练【答案】1. BCD2. 解:(1)电动机与电热丝能独立工作,它们是并联的;只闭合S1时吹冷风,只闭合S2时既无风又不发热,说明开关S1控制干路,开关S2控制电热丝所在支路,闭合S1、S2时吹热风,电路图如图甲所示;(2)根据电路图连接实物电路图,实物电路图如图乙所示.故答案为:(1)电路图如图甲所示;(2)实物电路图如图所示.3. 断开;B;A;0.754. a;甲方案;取的电压测量点多,且各电压值的间距相等;变阻器的滑片与线圈接触不良5. A端;2.5;0.30;0.75;20Ω 1A6. 电流为1.5A错误,读数时看错了量程;5;1.25;加一节干电池;电压表接0-15V档量程7. D;C;2.5;0.3;8.3;0.758. R1;相同;导体中的电流与它两端的电压成正比;几个阻值不等的电阻9. 最大;灯座断路;2.5;4.5;A10. 灯泡处断路;111.12. 解:将滑动变阻器的滑片P向a端移动,小灯变亮时,滑动变阻器分得的电压变小,接入电路中的电阻变小,则滑动变阻器的a接线柱与灯泡串联即可,如下图所示:13. 解:采用“电流流向法”,电流从电源正极出发,依次串联开关S1、开关S2、灯泡L2回到电源的负极,再将灯泡L1并联在灯泡L2和开关S2的两端即可,如下图所示:.14. 解:闭合电键S,向左端移动滑片P,小灯变亮,故变阻器与灯串联,电源电压为3V,故电压表选用小量程与灯并联;闭合电键S,向左端移动滑片P,小灯变亮,即电流变大,电阻变小,故滑片以左电阻丝连入电路中,如下所示:15. 解:L1灯和L2灯并联;开关S1只控制灯L1,S1只与灯L1串联,开关S2控制灯L1和灯L2,开关S2控接在干路上,如下所示:16. 解:用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流最大为0.5A,电流表选用小量程与灯串联,电源电压为3V,电压表选用小量程与灯并联,变阻器按一上一下的原则串联接入电路中,如下图所示:17. 解:由题知,要求两灯串联,所以只需将两灯相邻的两接线柱连接即可,如图所示:18. 解:由并联电路的特点可知,两个灯泡并列连接,且接在单刀双掷开关的左右两个接线柱上,开关中间的接线柱与电源正极相连,如下图所示:19. 解:由题意可知,灯泡与滑动变阻器、电流表、开关、电源串联组成电路,然后将电压表并联在灯泡两端.滑片P向右移动时灯泡变暗,说明通过灯泡的电流变小,变阻器接入的阻值增大,所以应将变阻器的A接线柱和任意上方接线柱接入电路中,注意电流从电表的正接线柱流入、负接线柱流出,两个电表可用大量程,如图所示:20. 解:在“测量未知电阻R的阻值”实验中,电压表与电阻R并联测其两端的电压,电流表与电阻R串联测通过的电流,然后与滑动变阻器、开关、电源串联组成电路,如下图所示:由实物图可知,电源是由3节干电池串联组成的,电源电压为4.5V,则电压表的量程为0~15V,滑动变阻器按一上一下的原则串联在电路中,电流表可用小量程,如下图所示:21. 解:使电流表只测量灯L1的电流,故两灯并联,电流表选用小量程与灯L1串联,如下所示:22. 解:用电流表测量灯泡L2中的电流(0.3A),故电流表与灯L2串联,L1、L2并联,变阻器调节L1的亮度,变阻器与灯L1串联,开关控制整个电路,开关接在干路上,画出对应的电路图,如下左所示;灯泡L2中的电流为0.3A,电流表选用小量程与灯L2串联,根据电路图连接实物图,如下右所示:23. 解:开关闭合两灯同时亮,断开两灯同时灭,开关控制整个电路,开关在干路上,且开关闭合后A1的示数大于A2示数,故两灯并联,中考物理专题专项训练根据并联电路电流的规律,电流表选用大量程A1接在干路上,A2选用小量程接在支路上,如下所示:24. 解:根据原题的连线,灯与变阻不可能串联,故只能并联;向右移动滑动变阻器的滑片P,电流表示数变小,即电阻变大,故滑片以左电阻丝连入电路中与灯并联,电流接在干路上,如下所示:25. 解:原电路中,灯与电铃并联,开关S1与灯串联;S控制整个电路,根据电路图连接实物图,如下所示:26. 解:左图中,两灯串联,电压表测两灯的电压,因电源电压为3V,故电压表选用小量程并联在两灯两端,电流表测电路中的电流,电流表选用小量程串联在电路中,根据左边的电路图连接实物图,如下所示:27. 解:原电路中,两灯并联,开关S在干路上,控制整个电路,根据电路图连接实物图,如下所示:28. 解:①电压表与灯并联;②闭合开关S,向a端移动滑动变阻器的滑片P,小灯变亮,即电流变大,电阻变小,故滑片以左电阻丝入电路中,如下所示:29. 解:灯与滑动变阻器串联;闭合电键S,向左移动滑动变阻器的滑片P,电流表示数变小,即电阻变大,故滑片以右电阻丝连入电路。
电路连接专题练习及答案
《电路连接》专题练习及答案(总25页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《电路连接》专题练习及答案1.学校有前门和后门,在前门和后门各有一个开关,在学校保卫科有红、绿两盏灯和电源.要求:前门来人红灯亮,后门来人绿灯亮.(1)请设计这个电路,在方框内画出电路图,并连接图中的实物电路.(2)请指出此电路中需改进的地方.2.请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路.3.请根据电路图连接实物电路.4.根据图所示的实物电路,在右边框格中画出它的电路图.5.根据题意作图.(1)在如图甲中画出电路图中的电流方向,并连接图乙的实物图.(2)请根据如图丙实验电路,在图方框内画出电路图.6.图2为小阳同学按图1电路图所连接的实物电路的一部分,请你帮助小阳完成剩下部分电路的连接.7.根据如图所示的电路图将实物图连接完整,用笔画线代替导线.8.如图所示,请将下列的电路图画出对应的实物图.9.请根据如图1所示的电路图,补上图2实物图中缺少的一条导线.10.根据实物图画出相应的电路图来(画在虚线框).11.根据图甲所示的实物连接图,在图乙方框处画出电路图.12.根据实物图1,在图2的方框内画出相应的电路图:13.根据图示的实物连接图,画出对应的电路图.14.根据下面的实物图在方框内画出对应的电路图.15.请根据图a中的电路图实物图,在b图中画出相应的电路图.16.按照图中的实物图在方框中作出电路图.17.请按照图所示的实物图在方框内画出对应的电路图.18.画电路图.19.按照电路图连接实物图.20.图1的电路图连接好图2的实物电路.21.运用知识解决问题(1)画出如图1实物图的电路图;(2)请你根据如图2图甲电路图,在图乙中连接好实物电路.22.请你根据图甲电路图,在图乙中连接好实物电路.23.根据实物图在方框内画出电路图24.根据电路图连接实物图:25.根据电路图,用笔划线代替导线连接实物26.在图中,根据电路图,将右边的实物图补充完整,要求导线不能交叉.27.连接下面的实物图,并在虚框内画出电路图.要求:两灯独立工作,开关同时控制两灯.28.根据如图所示的电路图,把实物元件连接起来.29.在方框里试画出如图所示实物图的电路图.30.在方框中画出如图所示的实物电路的电路图.参考答案与解析1.(2015秋•西秀区校级月考)学校有前门和后门,在前门和后门各有一个开关,在学校保卫科有红、绿两盏灯和电源.要求:前门来人红灯亮,后门来人绿灯亮.(1)请设计这个电路,在方框内画出电路图,并连接图中的实物电路.(2)请指出此电路中需改进的地方.【分析】(1)绿灯亮,表示送货人在后门按开关,红灯亮表示前门取货人在前门按开关;说明两灯互不影响,即为并联关系,且后门进货的控制开关与绿灯在同一支路,前门取货的控制开关与红灯在同一支路,均为串联关系;(2)无论前门还是后门来人,都需要人观察灯泡的发光情况,所以最好利用响铃引起人的注意,则将铃串联在干路中;然后根据这一思路来进行作图.【解答】解:(1)由题意知,两个灯泡并联,且各有一个开关控制,前门开关控制红灯,后门开关控制绿灯,如图所示:实物图如下所示:(2)由于需要人来观察灯泡的发光情况,这不方便,所以最好利用响铃引起人的注意,所以应将电铃串联在干路中;如图:.【点评】根据题意得出两灯泡的连接方式和开关的位置是解决本题的关键.2.(2016•北海)请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路.【分析】由题干可知,开关控制整个电路,两灯泡串联,根据电流流向法,从电源的正极依次连接各开关S、两个灯泡最后回到负极即可.【解答】解:图中已经连接了部分电路,然后将开关左端接线柱与右侧灯泡右端接线柱相连,将左侧灯泡右端接线柱与右侧灯泡左端接线柱相连,如下所示:【点评】本题考查了根据电路图连接实物图的方法,一般都是采用电流流向法,先串后并的原则进行连接.3.(2016•李沧区二模)请根据电路图连接实物电路.【分析】分析清楚电路结构,明确各电路元件的连接方式,然后连接实物电路图.【解答】解:由电路图可知,两灯泡并联,开关S1控制干路,开关S2控制灯泡L1,根据电路图连接实物电路图,如图所示:.【点评】本题考查了连接实物电路,分析清楚电路结构是正确解题的前提与关键.连接时要注意与电路图的顺序一致,且导线不能交叉.4.(2016•广安模拟)根据图所示的实物电路,在右边框格中画出它的电路图.【分析】先识别电路的连接方式,然后根据实物图完成电路图.【解答】解:由实物图可知,电动机和灯泡并联连接,开关S1控制整个电路,开关S2控制电动机所在的支路,电路图如下:【点评】会识别串联电路和并联电路,知道电路中各元件的作用,会根据实物图完成电路图.5.(2016•吉林模拟)根据题意作图.(1)在如图甲中画出电路图中的电流方向,并连接图乙的实物图.(2)请根据如图丙实验电路,在图方框内画出电路图.【分析】(1)电源外部电流从正极出发经电路元件后回到电源的负极;由电路图可知,电源、开关、电铃、灯泡依次串联组成电路即可.(2)分析电路结构,明确电路元件的连接方式,然后根据实物电路图作出电路图.【解答】解:(1)电流从电源正极流出分别通过各元件,最后回到电源负极,由此标出电流方向;依次串联电源、开关、电铃、灯泡组成电路,如图所示:;(2)由图丙知,两灯泡组成并联电路,开关在干路上控制整个电路,电路图如图所示:.【点评】本题考查了根据电路图连接实物电路图和根据实物电路图作电路图,分析电路结构,明确各电路元件的连接方式是正确作图的前提与关键.6.(2016春•朝阳区校级月考)图2为小阳同学按图1电路图所连接的实物电路的一部分,请你帮助小阳完成剩下部分电路的连接.【分析】由图1可知,两灯泡并联,S1控制L1支路,S2控制L2支路,开关S在干路上控制两盏灯.由图2可知,已经连接了干路上的电源、开关S以及S1、L1的支路,只需要把S2、L2支路并联到S1、L1支路的两端即可.【解答】解:由图1可知,两灯泡并联,开关S1在灯泡L1的支路上,开关S2在灯泡L2的支路上,开关S 在干路上.由图2可知,已经连接了干路上的电源、开关S以及S1、L1的支路,只需要把S2、L2支路并联到S1、L1支路的两端即可,即用导线连接S2的右接线柱和S1的右接线柱,如图所示:【点评】本题考查了实物图的连接,关键是根据电路图确定电路元件的连接方式,先串联最复杂的电路、再把相应的并联部分接到相应的位置即可.7.(2015秋•昌吉州校级期末)根据如图所示的电路图将实物图连接完整,用笔画线代替导线.【分析】要连接实物图,先要根据电路图电路的连接方式;由图知:灯L1、L2并联,再确定开关的作用;然后根据电流流向法,先连接L1所在的支路,再并联上L2所在的支路,注意串联“首尾连接”,并联“首首连接、尾尾连接.【解答】解:由电路图可知,两灯泡并联,开关S控制干路;从电源正极出发,先把开关S、灯L1串联起来,回到电源负极;然后把灯L2与灯L1并联,如图所示:【点评】本题考查了实物电路图的连接,此类题目一般可以根据电流流向法、按先串后并的原则串联在电路中,要注意电路图和实物电路图一一对应.8.(2015秋•新疆期末)如图所示,请将下列的电路图画出对应的实物图.【分析】从实物图中可以看出,两只灯泡并联,开关控制整个电路.根据实物图完成电路图即可.【解答】解:电流从正极出发,经过开关S开始分支,一支经灯泡L2,另一支灯泡L1然后两支汇合,回到电源负极.如图所示:.【点评】本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.9.(2015秋•石景山区校级期末)请根据如图1所示的电路图,补上图2实物图中缺少的一条导线.【分析】分析电路图的电路连接方式,明确开关的作用,由此补出实物图的连接.【解答】解:由图1知,两灯并联,开关在干路上控制整个电路,由图2知,只需要将灯L2的右侧与开关左侧接线柱相连即可,如图所示:【点评】本题考查实物连接,连接电路图时,可以先连接干路,再连接支路,也可以先连接元件最多的支路,再把另一支路并联起来.10.(2015秋•安庆校级期中)根据实物图画出相应的电路图来(画在虚线框).【分析】首先对电路进行分析,明确灯泡的连接关系及开关的控制作用,然后根据灯泡连接关系及开关位置画出电路图.【解答】解:由实物图知:电流从电源正极出发分为两支:一支经灯泡L2;另一支经灯泡L1,开关S;然后共同回到负极.所以两只灯泡并联,开关S在支路,控制灯泡L1;电路图设计如下:【点评】此题考查了有关电路图的画法,在按实物图画电路图时,一定要正确分析电路,并注意电路元件的连接顺序.11.(2015秋•漳县校级期中)根据图甲所示的实物连接图,在图乙方框处画出电路图.【分析】根据实物图可知,两灯泡并联,开关K控制L1,根据实物图完成电路图即可.【解答】解:由实物图可知,电流从正极流出然后分支,一支经灯泡L2,另一支经开关K、灯泡L1,然后两支汇合回到电源负极.如图所示:【点评】本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.12.(2015秋•禄丰县校级期中)根据实物图1,在图2的方框内画出相应的电路图:【分析】由实物电路图可知,两灯泡与电源、开关串联组成电路图,根据元件符合画出电路图.【解答】解:结合实物图可知,应先画出电源符号,从电源的正极出发依次画出灯泡L2、灯泡L1、开关S回到电源的负极,如下图所示:【点评】本题考查了电路图的画法,一般解答时都可以根据电流流向法进行解答,要注意电路图和实物图的一一对应性.13.(2015秋•白银校级期中)根据图示的实物连接图,画出对应的电路图.【分析】根据实物图明确电流的路径,确定电路的串并联性质,再进一步明确开关的位置和作用,可据此画出对应的电路图.【解答】解:读实物图可知,电流从电源的正极,经开关S1后,一股流向灯L1,另一股经开关S2流向灯L2,最后共同回到电源的负极.为并联电路,如图所示.【点评】会正确读取实物图的连接情况,能根据实物图正确画出电路图是我们应该掌握的重要物理技能.14.(2015秋•贵阳校级期中)根据下面的实物图在方框内画出对应的电路图.【分析】从电路图可知,灯泡与电铃串联,受一个开关控制.【解答】解:由实物图可知,电流从电源的正极出发,经开关S、灯泡L、电铃回负极.如下图所示:【点评】本题考查根据实物图画电路图,关键是分析出实物图中电路的连接,再对应画出电路图,这是电学的重点,也是难点.15.(2015秋•贵阳校级期中)请根据图a中的电路图实物图,在b图中画出相应的电路图.【分析】分析清楚电路结构,明确各电路元件的连接方式,然后连接实物电路图.【解答】解:由电路图可知,两灯泡并联,开关控制L1支路,连接电源,根据电流的流向可先连接元件多的支路,再把另一支路并接在前一支路两端,实物电路图如图所示:.【点评】本题考查了实物电路图的连接,分析清楚电路结构、明确各电路元件的连接方式是正确解题的关键.16.(2015秋•达州校级月考)按照图中的实物图在方框中作出电路图.【分析】由实物图可知,灯泡、电铃串联,根据实物图完成电路图即可.【解答】解:电流从正极出发经灯泡,电铃、开关S,然后回到电源负极.如图所示:【点评】本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.17.(2015秋•叶县校级月考)请按照图所示的实物图在方框内画出对应的电路图.【分析】由实物电路图画电路图时,可以根据电流流向法,从电源的正极出发依次画出各电路原件回到负极即可.【解答】解:由实物图可知,电流从电源的正极出发依次经过L1→L2→开关,回到负极,电路图如图所示:.【点评】本题考查了根据实物画出电路图,一般采用电流流向法,即从电源的一极出发依次画出各电路元件.18.(2015秋•广州校级月考)画电路图.【分析】由实物图可知,灯泡与电动机串联,根据实物图完成电路图即可.【解答】解:由实物图可知,电流从正极出发,经灯泡、开关、电动机回负极,如图所示:【点评】本题考查了由实物图画电路图的能力.要先判断出电路的连接方式及开关的位置后,再画电路图.19.(2015秋•赤峰校级月考)按照电路图连接实物图.【分析】先根据电路图判断用电器的连接方式,当用电器并联连接时,可采用“电流流向法”,从电源的正极出发,按照电流的流向,先把元件最多的电路串起来,再将相应的并联部分接入电路即可.【解答】解:由电路图可知,两灯泡并联,开关S2在干路上,开关S1在灯泡L1的支路上.采用“电流流向法”,电流从电源正极出发,依次将开关S1、灯泡L1、开关S2串联起来接到电源的负极上,再将灯泡L2并联在开关S1和灯泡L1的两端即可,如下图所示:【点评】本题考查了实物图的连接,关键是根据电路图确定电路元件的连接方式,先串联最复杂的电路、再把相应的并联部分接到相应的位置即可;在连接过程中,注意个元件的次序,导线不能交叉.20.(2015秋•东台市校级月考)图1的电路图连接好图2的实物电路.【分析】根据电路图连接实物图,可采用“电流流向法”,从电源的正极出发,按照电流的流向,先串电路元件最多的电路,再将相应并联的部分接入电路即可.【解答】解:由甲图知,灯泡与电铃并联,K1在干路上,K2在电铃支路上.采用“电流流向法”,电流从电源正极出发,依次串联开关K1、开关K2、电铃回到电源的负极,再将灯泡并联在电铃和开关K2的两端即可,如下图所示:【点评】本题考查了实物图的连接,关键是能根据电路图确定电路元件的连接方式,利用先串联最复杂的电路、再把并联的部分接到相应的位置即可.21.(2014秋•青岛校级期中)运用知识解决问题(1)画出如图1实物图的电路图;(2)请你根据如图2图甲电路图,在图乙中连接好实物电路.【分析】(1)先判断实物图的连接方式,然后再确定每一个开关分别控制哪一个小灯泡,最后画出电路图.(2)先分析用电器之间的连接方式以及开关的作用,可采用“电流流向法”,将实物电路连接起来.【解答】解:(1)由实物图可知,从电源正极出来的电流经开关S1后出现了电路分支:一条支路经灯泡L1;另一条支路流向开关S2、灯泡L2;然后两支电流汇合再回到电源负极,故电路图如下:(2)由甲图知,两灯并联,S1在干路上,S2在L2的支路上.根据电流流向法,先从正极出发开始分支,一支经灯泡L1,另一支经灯泡L2、开关S2,然后共同经S1回到电源的负极;如图所示:【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图的关键在于看懂电路图,在连接过程中,注意各元件的次序,导线不能交叉.22.(2014秋•城阳区期中)请你根据图甲电路图,在图乙中连接好实物电路.【分析】根据电路图连接实物图,可采用“电流流向法”,从电源的正极出发,按照电流的流向,先串电路元件最多的电路,再将相应并联的部分接入电路即可.【解答】解:由甲图知,两灯并联,S2在干路上,S1在L1的支路上.将2节干电池串联,根据电流流向法,先从正极出发依次串联开关S2、开关S1、灯泡L1回到负极,然后将灯泡L2并联在开关S1和灯泡L1的两端;如图所示:.【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图的关键在于看懂电路图,在连接过程中,注意各元件的次序,导线不能交叉.23.(2013秋•青岛校级期中)根据实物图在方框内画出电路图【分析】首先对电路进行分析,明确灯泡的连接关系及开关的控制作用,然后根据灯泡连接关系及开关位置画出电路图.【解答】解:由实物图知,电流从电源正极出发经开关S1分为两支,一支经灯泡L1,一支经开关S2、灯泡L2;然后共同回到负极.所以两只灯泡并联,电路图如下:【点评】此题考查的是根据实物图画电路图,属于基本技能,分析实物连接,明确连接关系,是画出正确电路图的关键.24.(2013秋•青岛校级期中)根据电路图连接实物图:【分析】先分析两灯泡的连接方式以及开关的作用,然后根据电路图将实物电路连接起来.【解答】解:两灯泡并联,其中开关S2控制整个电路,另一个开关S1控制其中一个灯泡L2,从电源的正极出发,将灯L1、开关S1,S2串联,回到电源的负极,再将灯L2并联在L1和S1的两端,如图所示:【点评】会识别串并联电路以及开关在电路中的作用是解决本题的关键.25.(2012秋•白银校级期中)根据电路图,用笔划线代替导线连接实物【分析】根据电路图连接实物图,可采用“电流流向法”,从电源的正极出发,按照电流的流向,先串电路元件最多的电路,再将相应并联的部分接入电路即可.【解答】解:由图知,两灯并联,S3控制干路,S1控制L1,S2控制L2支路.采用“电流流向法”,电流从电源正极出发,依次连接开关S1、S2、灯泡L2,回到负极;再将灯泡L1、开关S1与L1串联后并联在S2和L2支路的两端即可,实物图如图所示:.【点评】本题考查了实物图的连接,关键是能根据电路图确定电路元件的连接方式,利用先串联最复杂的电路、再把并联的部分接到相应的位置.26.(2011秋•青白江区期末)在图中,根据电路图,将右边的实物图补充完整,要求导线不能交叉.【分析】根据电路图连接实物图,可采用“电流流向法”,从电源的正极出发,按照电流的流向,先串电路元件最多的电路,再将相应并联的部分接入电路即可.【解答】解:采用“电流流向法”,电流从电源正极出发,依次串联灯泡L1、开关S2、开关S1串联起来,回到负极;再将灯泡L2分别并联在灯泡L1和开关S2的下面,即可,如下图所示:【点评】本题考查了实物图的连接,关键是能根据电路图确定电路元件的连接方式,利用先串联最复杂的电路、再把并联的部分接到相应的位置.27.(2010秋•厦门校级期中)连接下面的实物图,并在虚框内画出电路图.要求:两灯独立工作,开关同时控制两灯.【分析】用电器并列的连接叫并联,并联电路中,各支路间互不影响,由此分析电路连接情况,再连接电路.【解答】解:由题知,两灯能独立工作,所以两灯并联,开关同时控制两灯,所以开关在干路上,由此连接实物图并画出电路图,如图所示:.【点评】会根据要求连接实物图,注意实物图线不允许相交,会根据实物图画出正确的电路图.28.(2010秋•厦门校级期中)根据如图所示的电路图,把实物元件连接起来.【分析】根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最多的支路,再把并联的部分串联到相应的位置即可.【解答】解:由电路图知,灯与电铃并联,S1在干路上(控制所有用电器),S2控制电铃.根据电流流向法,先从正极出发依次串联开关S1、S2、电铃,回到负极,然后把灯泡并联在电铃和开关S2支路的两端即可,如图所示:.【点评】本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图的关键在于看懂电路图,在连接过程中,注意个元件的次序,导线不能交叉.29.在方框里试画出如图所示实物图的电路图.【分析】先判断实物图的连接方式,然后再确定每一个开关分别控制哪一部分,最后画出电路图.【解答】解:由图知:从电源正极出来的电流就出现了电路分支:一条支路经上面的灯泡L、开关S1;另一条支路流向下面的开关S2和电动机,然后两支电流汇合成一支电流回到电源负极,故电路图如下:【点评】此题考查的是根据实物图画电路图,对实物图正确分析,得到电路的连接关系或电表的正确位置,是得到正确电路图的前提.30.在方框中画出如图所示的实物电路的电路图.【分析】由实物图可知,两灯泡并联,开关S1控制整个电路,S2控制绿灯,根据实物图完成电路图即可.【解答】解:电流从正极出发经开关S1开始分支,一支经红灯泡;另一支经开关S2,绿灯泡,然后两支汇合回到电源负极.如图所示:【点评】本题考查根据实物图画电路图,关键是知道电路中各个用电器的连接情况,画电路图是初中物理的重点也是难点.。
初中电学电路图专题训练(附答案)
6.根据如图所示实物图,在虚线框内画出对应的电路图。
7.根据图所示的电路图,用笔画线代替导线连接成电路。(要求导线不能交叉)
8.如图,根据实物连接在虚线框内画出对应的电路图。
9.请根据图中的电路图连接实物图,导线不能交叉
10.按照电路图要求连接实物图。
11.根据如图所示的电路图,连接实物电路(连线不能交叉)。
9.
【详解】原电路中,两灯并联,开关S2与灯L2串联,只控制这个灯;S1控制整个电路,电流表测干路电流,根据并联电路电流的规律,电流表可选用大量程串联在电路中,根据电路图连接实物图,如下所示:
10.
【详解】由电路图知,两灯并联,开关S在干路上,实物图连接如图所示:
11.
【详解】由电路图知,灯泡L1、开关S、灯泡L2,依次连接在电源两极上,实物图连接如图所示:
初中电学电路图专项训练
1.根据实物图画出电路图。
2.请你正确地画出所给电路的电路图。
3.按电路图连接实物,已知闭合开关后,通过L1的电流为0.5A,通过L2的电流为0.4A。
4.根据实物图画出电路图。
5.在如图所示的实物中,(1)用笔画线代替导线连接好电路。要求:A1测干路的电流,A2只测L2的电流,开关同时控制L1,L2(通过L1,L2电流大约0.4A;连线不能交叉);
16.
【详解】由实物图知,开关、L2、L1依次连接在电源两极上,即两灯串联,电路图如图所示
17.
【详解】由电路图知,开关、灯泡L2、L1和电流表依次串联在电源两极上,电压表并联在L2两端,由于电路中电流和灯泡电压未知,为了安全电压表和电流表可选用大量程,实物图如图所示:
18.
【详解】由实物图知,两灯并联,开关S在干路上,S1在L1支路上,电路图如图所示:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.
2.根据实物连线图(图5至图9所示)画出对应的电路图
3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.
4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.
5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.
6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.
7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.
8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图
9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要
求:闭合开关时一盏灯发光,开关断开时两灯都发光.
10.如图14所示.L1、L2为两盏电灯,A为电铃,S1、S2为两个开关,E为电池组.
试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制
L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).
11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用
导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.
当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些; 当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.
12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C
是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两
端M、N与A、B或B、C相连时只有一盏灯亮,当M、N、与A、C相连时,两灯
均亮,且两灯亮度较暗.请画出框内两灯的连接方式.
13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和
一段好的导线,请你帮他想想办法.(画出电路图)
14.某控制电路的一个封闭部件上,有三个接线柱A、B、C和电灯、电铃各一只
(如图17所示).用导线连接A、C灯不亮,铃响;连接A、B时灯不亮,铃不响;连
接B、C时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.
15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.
(1)只闭合开关S1,L1、L2两灯都亮;
(2)只闭合开关S2,L1、L2两灯都不亮;
(3)开关S1、S2都闭合,L1灯不亮,L2灯亮.
16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A、B、C、D上什么都
不接,
铃不响.当用导线连接A、B或C、D时,铃也不响;当用导线连接A、C或B、D或A、
D
或B、C铃都要响.请画出方框内的电路图.
17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两
只(S1、S2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两
档风的电吹风电路.要求:只闭合S1时吹冷风,只闭合S2时既无风又不
发热,同时闭合S1、S2时吹热风.请你用笔画线作导线按要求将图中的
元件连接起来(连线不要交叉).
错误!未指定书签。
8.(北京市朝阳区)图1所示四个电路中,若闭合开关S ,将会造成电源短
路的是
19.(江苏省宿迁市)如图所示,当闭合开关S 后,电路中最容易损坏的是 A .灯泡L B .电流表A C .电压表V 1 D .电压表V 2
错误!未指定书签。
0.(福州市)图6所示电路中,当开关S 闭合后,要使电阻R 1、R 2串联,甲、乙应该接入的是
A .甲接电压表,乙接电流表
B .甲接电流表,乙接电压表
C .甲、乙都接电压表
D .甲、乙都接电流表
21.(云南)一种声光报警器的电路如图3所示。
闭合开关S 1和S 2后,会出现的
现象是
A .灯亮,铃响
B .灯亮,铃不响
c .灯不亮,铃响 D .灯不亮,铃不响
22.(攀枝花市)如图1所示,要使灯L 1和L 2串联,则关于1、2、3、4四个接线柱的连接,正确的是( ),若并联则该 2错误!未指定书签。
.(福州市罗源、平潭) 为了节能、方便,有的楼道照明灯使用声、光控开关,其原理是:光控开关在黑暗时闭合,声控开关在有声音时闭合。
下面能实现只在黑暗且有声音时
灯才亮的电路原理图是
A B C D
24、(上海浦东)如图10所示电路中有两个小灯,请在图中○内,分别填入
及或的符号,要
求电键闭合时两灯均能发光,且两电表的示数均不为零。
25.在图17中,根据标出的电流方向,从电池、电流表、电压表三个元件中选
出两个元件,并将所选的元件符号填入电路的空缺处.要求:灯L 1和L 2串联,
且都能发光.
26.指出图15示电路的三处错误:
(1)
(2) (3)
27.如图13所示,S 可以分别与a 、b 、c 三个固定触点接通
,当开关S 与a 点接触时,灯 发光,当开关S 与
b 接触时,灯泡 发光,当开关与
c 点接触
时 发光。
28. 一蓄电池正负极磨损不清但仍可以使用,请设计实验判断出它的正负极(用三种方法)。
1.在下图11中请你以笔代线将根据甲图中的电路图连接好电路。
(其中A 1的
图1
图17
量程为0~0.6A,A2的量程为0~3A)
29.如上右图所示的S1和S2是单刀双掷开关,另有红、黄、绿三盏灯和电源,请按要求画出电路图,并连接实物图。
要求:若红灯亮时,黄灯和绿灯都不亮,若红灯灭时,黄灯和绿灯可分别亮任何一盏。
30.一只木盒上有红灯和绿灯各一盏,三个开关,为了在不打开盒子的情况下探究盒内的电路结构,小明做了多次实验并将实验结果填入下表:根据情况试在右边画出符合题意的电路图
只闭合的开关S1S2S3S1S2 S2S3 S1S3S1S2S3
灯的发光情况红灯不亮不亮不亮亮不亮不亮亮绿灯不亮不亮不亮不亮亮不亮亮
31.按图14示的实物连接图,在实物图右方虚线框内画出相应的电路图。
32.(贵阳实验区)请
你根据图9甲所示的
电路图,用笔画线代替导线,将图9乙中未连接好的器
材连接起来(连线不能交叉)。
33.(梅州)如图7所示,甲是玩具电风扇的电路图,请在乙图中连
34.(无锡)居民楼的楼道里,夜间只是偶尔有人经过,电灯总
是亮着会浪费电。
小明想利用光控开关和声控开关设计出一种
“聪明”的电路——晚上,有人走动发出声音,灯亮;白天,
无论发出多大声音,电灯也不会亮。
请把右图中的器材连接成符合要求的电路(光控开关在天黑时自动闭合,天亮时自动断开;声控开关在有人走动发出声音时就闭合,闭合后经过一两分钟便自动断开)。
35.(扬州)用丝绸摩擦过的玻璃棒靠近碎纸屑,发现碎纸屑被吸引,这是由于;有的纸屑接触玻璃棒后“跳开”,这又是因为。
36.(泰安)在下图甲中,闭合开关后,通过灯泡Ll的电流为0.5A,
通过灯泡L2的电流为0.4A.试根据图甲将图乙中的实物用铅笔线
表示导线连接起来.
37.(福州课改区)野营时,小红携带的手电筒不发光了,请你
帮助找出原因。
(1)请根据图18手电筒的结构示意图,将电路图补画完整。
(2)写出手电筒不发光的三种可能原因。
