钢铁彩色金相图谱
常用金属材料的彩色金相图谱学习教案
W18Cr4V铸态（黄色鱼骨状莱氏体）
第30页/共60页
第三十一页，编辑于星期二：一点 四分。
工具钢（高速钢碳化物不均匀性）
第31页/共60页
第三十二页，编辑于星期二：一点 四分。
工具钢（高速钢脱碳）
W18Cr4V钢脱碳层，200x
第32页/共60页
第三十三页，编辑于星期二：一点 四分。
工具钢（高速钢球化）
第三十八页，编辑于星期二：一点 四分。
不锈钢（2Cr13淬火、回火）
1050℃淬火、400℃回火
回火马氏体、屈氏体、铁素体
1050℃淬火、500℃回火 回火马氏体、屈氏体、少量铁素体
第38页/共60页
第三十九页，编辑于星期二：一点 四分。
奥氏体不锈钢和耐热钢1
单相奥氏体孪晶
单相奥氏体孪晶
第39页/共60页
粒状珠光体
第12页/共60页
第十三页，编辑于星期二：一点 四分。
结构钢的组织（S）
素氏体
第13页/共60页
第十四页，编辑于星期二：一点 四分。
结构钢的组织（低碳M）
板条（低碳）M
第14页/共60页
第十五页，编辑于星期二：一点 四分。
结构钢的组织（高碳M）
M精细结构
针状（高碳）M
第15页/共60页
结构钢的组织（带状组织彩）
深色（黑）为珠光体，浅 色（黄）为铁素体
第19页/共60页
第二十页，编辑于星期二：一点 四分。
结构钢的组织
第20页/共60页
第二十一页，编辑于星期二：一点 四分。
结构钢的组织（纤维组织 . 彩）
第21页/共60页
第二十二页，编辑于星期二：一点 四分。
原创《金属材料各种组织金相图片》教学资料.pptx
回火索氏体金相图片
T10 球 化 退 火 金 相 图 片
共
析 钢 球 化 金 相 图 片
20钢渗碳（化染） 580X
20钢880℃水淬 低碳马氏体 500× 4%硝酸酒精
45钢850℃水淬 中碳马氏体 500× 4%硝酸酒精
T12100℃水淬 高碳马氏体 500× 4%硝酸酒精
铁素体基体灰口铁
❖
17、一个人即使已登上顶峰，也仍要 自强不 息。下 午4时59分44秒 下午4时59分16:59:4421.2.18
Thank You...
You made my day!
---敢为天下先，勇争第一
奥 氏 体 的 金 相 图 片
铁 素 体 的 金 相 图 片
一
次 渗 碳 体 金 相 图 片
二
次 渗 碳 体 的 金 相 图 片
三 次 渗 碳 体 的 金 相 图 片
珠 光 体 的 金 相 图 片
珠光体型
工
业
纯
铁
金
工
相
图
片
亚共析钢
亚共析钢 金相图片
共 析 钢 金 相 图 片
过 共 析 钢 金 相 图 片
铁素体+珠光体基体灰口铁
珠光体基体灰口铁
铁素体基体球墨铸铁
珠光体基体可煅铸铁
铁素体+珠光体基体球墨铸铁
珠光体基体球墨铸铁
铁素体基体可煅铸铁
❖
9、有时候读书是一种巧妙地避开思考 的方法 。21.2.1821.2.18Thur sday, February 18, 2021
❖
10、阅读一切好书如同和过去最杰出 的人谈 话。16:59:4416:59:4416:592/18/2021 4:59:44 PM
66张典型金相图片
66张典型金相图片金相图谱说明1、工业纯铁-退火-白色等轴晶为F晶粒，黑色网络为晶粒之间的边界。
2、20钢-退火-F+P，白色晶粒为F，黑色块状为片P。
3、45钢-退火-F+P,白色晶粒为F，黑色块状为片状P。
4、65钢-退火-F+P，黑色基体为片状P，白色呈网络状分布的为F。
5、T8钢-退火-片状P。
6、T12钢-退火-黑白相间的层片状基体为P，晶界上的白色网络为Fe3Cll。
7、T12钢-退火-P+Fe3Cll,Fe3C染成黑色，P仍保留白色。
8、亚共晶生铁-铸态-P+Ld+Fe3Cll,斑点装基体为共晶Ld，黑色枝晶为P。
9、共晶生铁-铸态-共晶Ld是由P+Fe3Cll+Fe组成，P组织细小。
10、过共晶生铁-铸态-Fe3Cll+Ld,板条状是Fe3Cl,斑点状是Ld。
11、T8钢-正火态-S。
细层片状F与Fe3C的机械混合物。
12、T8钢-等温淬火-B上+M+A残。
B上是由成束的大致平行排列的条状F与分布在F条间的断续Fe3C组成的羽毛状组织。
13、T8钢-等温淬火-B下+M+A残。
B下是呈扁片状的过饱和F 与分布在F内的短针状Fe3C的两相混合物。
14、20钢-淬火-板条M。
15、T8钢-淬火-针状M+Ar。
高碳M呈针状，互成一定的角度。
16、45钢-正火-F+S。
白色条块状为F。
沿晶界析出；黑色块状为S。
17、45钢-860度水淬-860度水淬-中碳M。
M成板条和针状混合分布。
18、45钢-860度水淬低回火-回火中碳M。
19、45钢-860度水淬中温回火T。
回火T是从M分解出的F基体上分布极细粒状Fe3C的混合物组合。
20、45钢-860度水淬高温回火S。
回火S是F基体上分布细粒状Fe3C的混合物。
21、45钢-780度水淬-亚温淬火组合F+M。
M呈黑色，F为白色。
22、45钢-1100度水淬-水淬过热淬火组织M。
23、T12球化退火-球状P。
是F基体上分布颗粒状Fe3C。
白色为F基体，白色小颗粒为Fe3C。
原创《金属材料各种组织金相图片》教学资料
亚
共 晶 白 口 铁 金 相 图 片
共
晶 白 口 铁 金 相 图 片
过 共 晶 白 口 铁 金 相 图 片
上 贝 氏 体 金 相 图 片
下 贝 氏 体 金 相 图 片
低 碳 板 条 状 马 氏 体
低
碳 板 条 状 马 氏 体 高 倍
用金相显微镜拍出的照片
回火马氏体 金相图片
回火屈氏体金相图片
回火索氏体金相图片
T10 球 化 退 火 金 相 图 片
共
析 钢 球 化 金 相 图 片
20钢渗碳（化染） 580X
20钢880℃水淬 低碳马氏体 500× 4%硝酸酒精
45钢850℃水淬 中碳马氏体 500× 4%硝酸酒精
T12100℃水淬 高碳马氏体 500× 4%硝酸酒精
铁素体基体灰口铁
铁素体+珠光体基体灰口铁
珠光体基体灰口铁
铁素体基体球墨铸铁
珠光体基体可煅铸铁
铁素体+珠体基体可煅铸铁
奥 氏 体 的 金 相 图 片
铁 素 体 的 金 相 图 片
一
次 渗 碳 体 金 相 图 片
二
次 渗 碳 体 的 金 相 图 片
三 次 渗 碳 体 的 金 相 图 片
珠 光 体 的 金 相 图 片
珠光体型
工
业
纯
铁
金
工
相
图
片
亚共析钢
亚共析钢 金相图片
共 析 钢 金 相 图 片
过 共 析 钢 金 相 图 片
常用金属材料的彩色金相图谱
碳钢的平衡组织过共析钢
T12钢P+Fe3C
结构钢的组织F
铁素体
结构钢的组织P
粗片状珠光体
粒状珠光体
结构钢的组织S
素氏体
结构钢的组织低碳M
板条低碳M
结构钢的组织高碳M
M精细结构
针状高碳M
结构钢的组织45钢M
结构钢的组织B针状为F ;黑色为P
SnSb
锡基固溶体
锡基轴承合金2
棕褐色杆状+（棕褐色方块）+（兰绿色基体）
态 Cu6Sn5
SnSb
α相锡基固溶体
兰棕色杆状+（兰棕色方块）+（兰绿色基体）
态 Cu6Sn5
SnSb
α相锡基固溶体
铅基轴承合金
共晶 基体+（橙色方块和橙色针状）
Pb+ SnSb
SnSb Cu2Sb
硬质合金YT类
YT30 WC粉红色 TiC绿色） Co(黄绿）
➢ 铸铁组织 ➢ 碳钢平衡组织 ➢ 结构钢金相检验 ➢ 工具钢和轴承钢金相检验 ➢ 不锈钢和耐热钢金相检验 ➢ 有色金属金相检验 ➢ 断口缺陷
铸铁灰铸铁
P基体+G片
P+F基体+G片
F基体 +G片
铸铁灰铸铁中的磷共晶
大型铸件： G片+P+磷共晶花斑状
多量磷共晶 G片+P+磷共晶网状
铸铁球墨铸铁组织1
结构钢的组织带状组织彩
深色黑为珠光体;浅色 （黄）为铁素体
结构钢的组织
结构钢的组织纤维组织 彩
结构钢的组织纤维组织
结构钢的组织退火与正火组织
结构钢的组织回火索氏体
结构钢的组织夹杂物

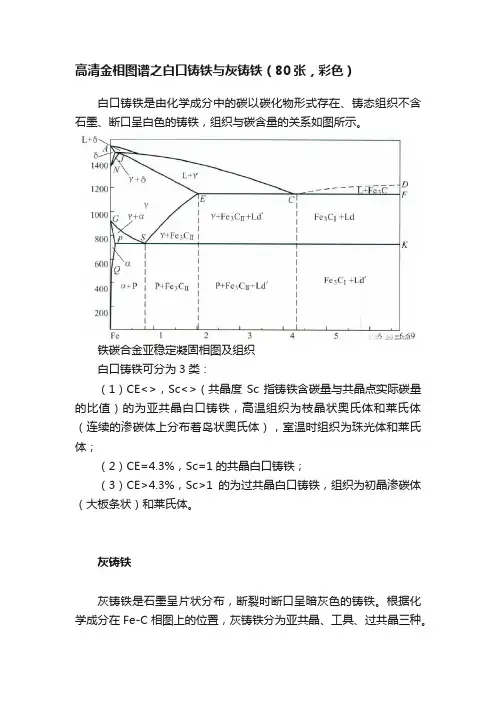

高清金相图谱之白口铸铁与灰铸铁（80张，彩色）
高清金相图谱之白口铸铁与灰铸铁（80张，彩色）白口铸铁是由化学成分中的碳以碳化物形式存在、铸态组织不含石墨、断口呈白色的铸铁，组织与碳含量的关系如图所示。
铁碳合金亚稳定凝固相图及组织白口铸铁可分为3类：（1）CE<>，Sc<>（共晶度Sc指铸铁含碳量与共晶点实际碳量的比值）的为亚共晶白口铸铁，高温组织为枝晶状奥氏体和莱氏体（连续的渗碳体上分布着岛状奥氏体），室温时组织为珠光体和莱氏体；（2）CE=4.3%，Sc=1的共晶白口铸铁；（3）CE>4.3%，Sc>1的为过共晶白口铸铁，组织为初晶渗碳体（大板条状）和莱氏体。
灰铸铁灰铸铁是石墨呈片状分布，断裂时断口呈暗灰色的铸铁。
根据化学成分在Fe-C相图上的位置，灰铸铁分为亚共晶、工具、过共晶三种。
灰铸铁的凝固组织包括初生奥氏体、初生石墨、共晶体（共晶石墨+共晶奥氏体）以及共晶晶粒边界区生长的组织。
详细介绍请查看“一文了解铸铁”。
金相赏析材料亚共晶白口铸铁放大倍数400X处理工艺铸态平衡冷却浸蚀剂4%硝酸酒精溶液组织说明大块黑色区域为珠光体，枝晶状不明显，分布在麻点状的共晶莱氏体基体上，在枝晶珠光体边缘有一圈纯色组织为析出的二次渗碳体组织。
材料亚共晶白口铸铁放大倍数400X处理工艺铸造快速冷却浸蚀剂4%硝酸酒精溶液组织说明大块蓝黑色枝晶状区域为先析出奥氏体转变成的珠光体，分布在麻点状的共晶莱氏体基体上，枝晶珠光体边缘纯色组织为析出的二次渗碳体。
材料共晶白口铸铁放大倍数500X处理工艺铸造平衡冷却浸蚀剂4%硝酸酒精溶液组织说明由圆粒状或条状分布的珠光体(黑色)与渗碳体基体(黄色)构成的机械混合物，平衡冷却时粒状珠光体较多，也称蜂窝状莱氏体。
材料共晶白口铸铁放大倍数200X处理工艺铸造快速冷却浸蚀剂4%硝酸酒精溶液组织说明由圆粒状或条状分布的珠光体(黑色)与渗碳体基体(其它色)构成的机械混合物，快速冷却时条状珠光体明显，也称板条状莱氏体。
原创金属材料各种组织金相图片教学资料
❖
只要精神不滑坡，办法总比困难多。2020年9月15日 上午8时58分20.9.1520.9.15
❖
时时讲质量，树立生命观。2020年9月 15日星 期二上 午8时58分34秒08:58:3420.9.15
❖
违章是事故的前奏曲，事故是幸福的 休止符 。2020年9月上 午8时58分20.9.1508:58September 15, 2020
亚
共 晶 白 口 铁 金 相 图 片
共
晶 白 口 铁 金 相 图 片
过 共 晶 白 口 铁 金 相 图 片
上 贝 氏 体 金 相 图 片
下 贝 氏 体 金 相 图 片
低 碳 板 条 状 马 氏 体
低
碳 板 条 状 马 氏 体 高 倍
用金相显微镜拍出的照片
回火马氏体 金相图片
回火屈氏体金相图片
❖
以严格管理为荣，以姑息迁就为耻。2020年9月15日 星期二 8时58分34秒 Tuesday, September 15, 2020
❖
加强安全教育，确保安全生产。20.9.152020年9月15日星期 二8时58分34秒20.9.15
谢谢大家！
回火索氏体金相图片
T10 球 化 退 火 金 相 图 片
共
析 钢 球 化 金 相 图 片
20钢渗碳（化染） 580X
20钢880℃水淬 低碳马氏体 500× 4%硝酸酒精
45钢850℃水淬 中碳马氏体 500× 4%硝酸酒精
T12100℃水淬 高碳马氏体 500× 4%硝酸酒精
铁素体基体灰口铁
❖
效率生产，安全第一。20.9.1508:58:3408:58Sep-2015-Sep- 20
❖
《金属材料各种组织金相图片》
亚
共 晶 白 口 铁 金 相 图 片
共
晶 白 口 铁 金 相 图 片
过
共 晶 白 口 铁 金 相 图 片
上 贝 氏 体 金 相 图 片
下 贝 氏 体 金 相 图 片
低 碳 板 条 状 马 氏 体
低
碳 板 条 状 马 氏 体 高 倍
用金相显微镜拍出的照片
回火马氏体 金相图片
回火屈氏体金相图片
回火索氏体金相图片
T10 球 化 退 火 金 相 图 片
共
析 钢 球 化 金 相 图 片
20钢渗碳（化染） 580X
20钢880℃水淬 低碳马氏体 500× 4%硝酸酒精
45钢850℃水淬 中碳马氏体 500500× 4%硝酸酒精
铁素体基体灰口铁
铁素体+珠光体基体灰口铁
珠光体基体灰口铁
铁素体基体球墨铸铁
珠光体基体可煅铸铁
铁素体+珠光体基体球墨铸铁
珠光体基体球墨铸铁
铁素体基体可煅铸铁
奥 氏 体 的 金 相 图 片
铁 素 体 的 金 相 图 片
一
次 渗 碳 体 金 相 图 片
二
次 渗 碳 体 的 金 相 图 片
三 次 渗 碳 体 的 金 相 图 片
珠 光 体 的 金 相 图 片
珠光体型
工
业
纯
铁
金
工
相
图
片
亚共析钢
亚共析钢 金相图片
共 析 钢 金 相 图 片
过 共 析 钢 金 相 图 片
常用金属材料的彩色金相图谱 共61页63页文档
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
常用金属材料的彩色金相图谱 共61页
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之易Βιβλιοθήκη 安。谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
原创《金属材料各种组织金相图片》教学资料
亚
共 晶 白 口 铁 金 相 图 片
共
晶 白 口 铁 金 相 图 片
过 共 晶 白 口 铁 金 相 图 片
上 贝 氏 体 金 相 图 片
下 贝 氏 体 金 相 图 片
低 碳 板 条 状 马 氏 体
低
碳 板 条 状 马 氏 体 高 倍
用金相显微镜拍出的照片
回火马氏体 金相图片
回火屈氏体金相图片
Hale Waihona Puke 铁素体+珠光体基体灰口铁
珠光体基体灰口铁
铁素体基体球墨铸铁
珠光体基体可煅铸铁
铁素体+珠光体基体球墨铸铁
珠光体基体球墨铸铁
铁素体基体可煅铸铁
回火索氏体金相图片
T10 球 化 退 火 金 相 图 片
共
析 钢 球 化 金 相 图 片
20钢渗碳（化染） 580X
20钢880℃水淬 低碳马氏体 500× 4%硝酸酒精
45钢850℃水淬 中碳马氏体 500× 4%硝酸酒精
T12100℃水淬 高碳马氏体 500× 4%硝酸酒精
铁素体基体灰口铁
奥 氏 体 的 金 相 图 片
铁 素 体 的 金 相 图 片
一
次 渗 碳 体 金 相 图 片
二
次 渗 碳 体 的 金 相 图 片
三 次 渗 碳 体 的 金 相 图 片
珠 光 体 的 金 相 图 片
珠光体型
工
业
纯
铁
金
工
相
图
片
亚共析钢
亚共析钢 金相图片
共 析 钢 金 相 图 片
过 共 析 钢 金 相 图 片
