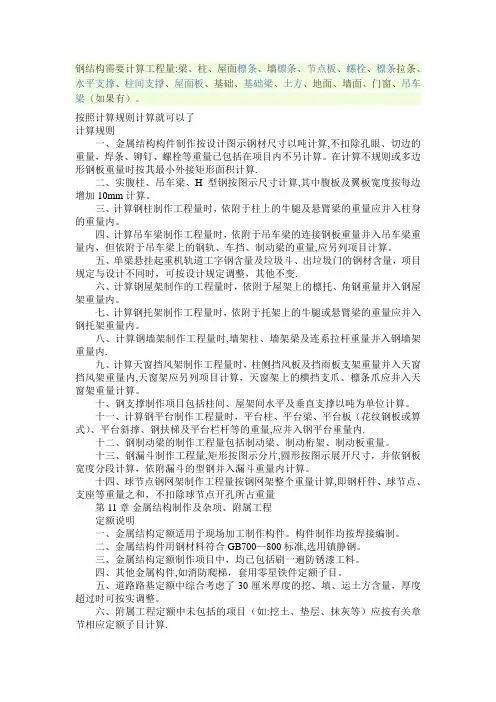

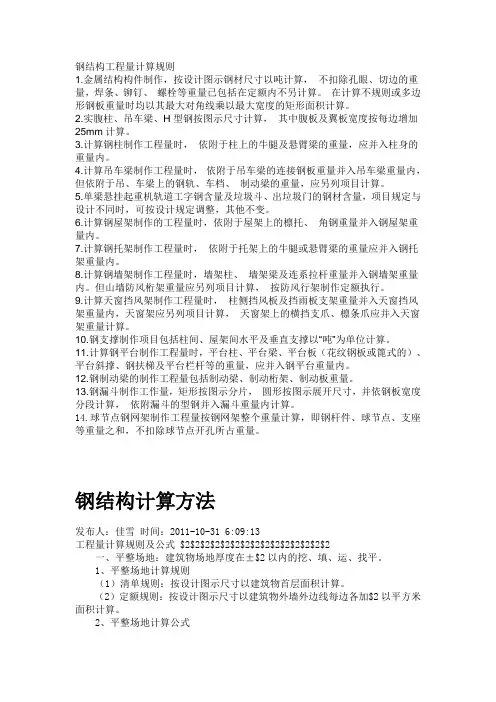

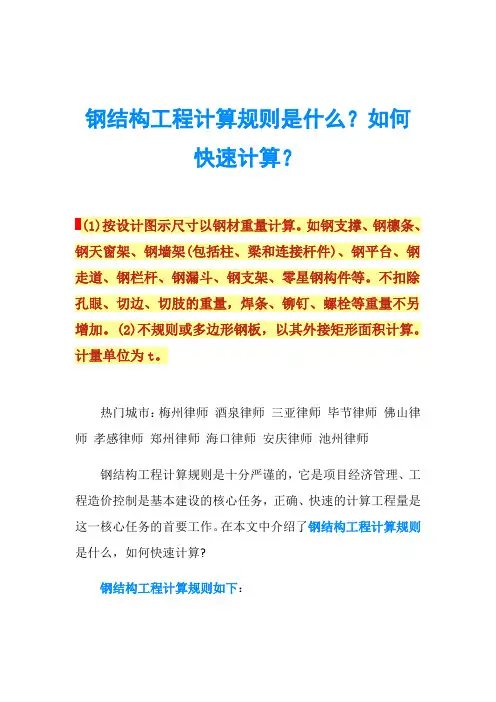

一般可以分成几大块:1、柱脚:包括柱底板、地脚螺栓、抗剪件。

2、刚架。按榀数计算,钢柱、钢梁、节点(板及高强螺栓)

3、支撑。(分屋面支撑和墙面支撑。屋面支撑包括有1、水平支撑2、系杆。3、雨棚梁等;墙面支撑包括:

1、柱间支撑

2、系杆。)

4、檩条(同样按屋面及墙面分。屋面:1、檩条 2、隅撑 3、檩托板 4、拉条、斜拉条、撑杆。墙面:1、檩条(墙面檩条、窗侧檩条、雨棚檩条) 2、隅撑 3、檩托板 4、拉条、斜拉条、撑杆

5、门柱、门梁。)

5、建筑维护。分屋面及墙面。(屋面一般含:1、屋面彩板及收边 2、天沟 3、落水管 4、若有采光板或屋脊气楼或涡轮通风器或DK600等顺坡气楼;墙面:1、墙面彩板及收边(若有女儿墙需计算女儿墙内层板) 2、门窗

一般可以分成几大块:1、柱脚:

2、钢柱

3、刚架

4、支撑。

5、檩条

6、建筑维护。分屋面及墙面

序号项目

名称

构件

名称

图示

计量

单位

工程量

计算规则

备注

高层1 续钢

圆管柱

(3)

T

第一节钢柱:(钢柱高度-柱脚板厚度)

*该规格圆管的理论重量

一节以上钢柱:钢柱实际高度*该规格圆

管的理论重量

圆管理论重量(kg/m)=0.02466*壁厚*(钢

管直径-壁厚)

1、钢柱每节分段标高参

照钢柱表(或钢柱立面

图)

2、圆管柱的隔板等节点

板参照“柱与梁连接节

点”计算,工程量并入柱

3、圆管柱外围环板按最

小外接矩形计算,如孔洞

面积在0.3m2以内的不扣

除孔洞面积;如在0.3m2

以上需扣除孔洞面积

高层

2

楼层梁主梁T

计算方法同钢梁:

翼缘板=(梁长度-端头节点板至梁的距离

a*2)*翼缘板宽度*翼缘板理论重量

腹板=(梁长度-端头节点板至梁的距离a*2)

*(腹板截面高度-两块翼缘板厚度)*腹板理

论重量

〔梁长=柱腹板中心线的距离-柱的腹板厚

度(或翼缘板厚度))

1、在计算楼层主梁工程

量时按照图纸节点详图

把相关的节点板工程量

计算出来并把工程量并

入主梁中。

2、总重:单根主梁重量*

主梁根数(参照楼面梁布

置图)

高层3

次梁T

计算方法同钢梁:

翼缘板=(梁长度-端头节点板至梁的距离

*2)*翼缘板宽度*翼缘板理论重量

腹板=(梁长度-端头节点板至梁的距离*2)

*(腹板截面高度-两块翼缘板厚度)*腹板理

论重量

〔梁长=主梁腹板中心线间距-主梁腹板厚

度)

1、在计算楼层次梁工程

量时按照图纸节点详图

把相关的节点板工程量

计算出来并把工程量并

入次梁中。

2、总重:单根次梁重量*

次梁根数(参照楼面梁布

置图)

序号

项目

名称

构件

名称

图示

计量

单位

工程量

计算规则

备注

高层

4

箱型

T

箱型梁:梁实际净长*该规格的理论重量

箱型梁理论重量:〔B*厚度

*7.85kg/m3*2+(A-2a)*厚度

*7.85kg/m3*2〕

1、箱型梁内的隔板、夹

板等节点板参照借点详

图计算,工程量并入梁内

计算

2、如单个加劲板或隔板、

夹板等节点板孔洞面积

在0.3m2以内的不扣除孔

洞面积;如在0.3m2以上

需扣除孔洞面积

3、总重:单根箱型梁重

量*根数(参照钢梁布置

图)

高层

5

异型

截面尺寸不规则的钢梁或者如曲梁等T 组成异型梁的各构件相应计算规则计算

1、在计算异型梁工程量

时按照图纸节点详图把

相关的节点板工程量计

算出来(如节点板形状为

不规则或多边形钢板以

其最小外接矩形面积*板

厚*7.85kg/m3)。

高层6 备注:H型钢柱、柱间支撑(如垂直支撑)、钢梁支撑(如水平支撑、角隅撑、圆管压杆等)、钢楼梯、钢栏杆参照轻钢类工程计算规则计算工程量

序号项目名

构件名称图示

计量单

工程量计算规则备注

1

分弦杆

上图为圆管桁架,如为矩形管、角钢桁架计算规则与圆

管相同,理论重量不同

T 弦杆长*该规格圆管的理论重量

1、在计算时按照图纸节点详图把

相关的节点板工程量计算出来

(如节点板形状为不规则或多边

形钢板以其最小外接矩形面积*

理论重量计算),把工程量单列计

入节点板中。

2、端头的连接球按体积*理论重

量计算

间2 腹杆T

两弦杆间长度*该规格圆管的理论重

1、在计算时按照图纸节点详图把

相关的节点板工程量计算出来

(如节点板形状为不规则或多边

形钢板以其外接矩形面积计算*

理论重量),把工程量单列计入节

点板中。

2、腹杆有连接两上弦杆的上腹杆

和连接上下弦杆的下腹杆

空间3 网

网架T

按照两个网架球之间连接杆的实际净

长度*相应规格的理论重量

1、网架球重量按球体积*理论重

量计算
