UQK浮球液位计使用说明书

合集下载

UQZ指针式顶装浮球液位计

UQZ指针式顶装浮球液位计使用说明书一、主要技术参数1．精确度：UQZ-1型 2级 UQZ-2型 2.5级2．环境温度：-40~-55℃3．安装形式：UQZ-1型为顶置法兰安装，法兰由用户自制，制造厂安装接头一只，法兰密封圈各一只。

UQK-02型为侧面法兰安装，制造厂提供法兰A一只。

法兰密封圈一事，法兰B由用户自制。

4．主要技术参数：5、外形如下图：二、性能描述仪表出厂时，浮球用卡箍固定在密封管底部此时柱形磁钢在密封管顶部，与浮球脱离关系，用户在安装使用前应先拆去卡箍，将浮球缓缓推至密封管顶部，让浮球内磁球吸住密封管内的柱形磁钢，然后缓缓下移浮球，表头上指针跟着转动直至浮球到达密封管底部为止，以后在搬动仪表时注意不要让浮球在密封管上高速滑动或冲击，以免浮球和柱形磁钢脱开。

仪表用两根指针在表盘上指示液位值，长针指示厘米，其对就刻为每一小格一厘米，两者都是黑色的。

短针红色刻度线也是红色，指示米。

读数方式与时钟相仿。

仪表表头右下侧有一调零把手，通过转动表盘调零。

调零范围±5cm，松开前紧固螺钉轻轻拔动把手可以调零，调好后重新紧固螺钉。

仪表在使用时可在图板上的弧形环内涂颜色，以醒目的标注容器内不同充填区域，譬如V<10%涂黑色表示起始区：10%≤v≤80%涂绿色表示安全区，80%<>三、指针式顶装浮球液位计维护及注意事项1、仪表一般安装在量程的中点位置上。

2、UQZ-1、UQZ-2、UQZ-3系列浮球液位计应安装在其浮球上下运支时不受妨碍的位置上。

3、被测介质不应含用铁磁性杂质。

4、免浮球和柱形磁钢脱开。

5、的面扳指示为指针式，满度测量时指示数字为顺针方向排列，空度测量时指示数字为逆时针方向排列。

6、安装垂直度要符合要求，在介质存在流动时要避开急流安装，必要时可加强导杆固定或加装静止套。

7、为了防止运输时UQZ-1、UQZ-3型仪表的浮球的密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前，用卡箍将浮球固定在密封管底部，磁钢在密封管顶部。

UQD.Z型浮球液位计说明书

UQD.Z 型智能浮球液位变送器辽制00000252号1 前言非常感谢您选择丹东通博电器（集团）有限公司的产品。

本产品已通过国家级防爆认证，认证标志：本安型ExiaⅡCT1～T6；隔爆型ExdⅡCT1～T6。

使用前请仔细阅读使用说明书，特别是与防爆相关的环境温度等各项要求。

2 概述a) 本产品执行标准代号：Q/AMM 001-2010浮球液位变送器；b) UQD.Z型智能浮球液位变送器是模拟、数字与微处理器相结合的产品。

该变送器将模拟电压信号转换成4～20mA两线制电流输出信号，并且加载了HART协议通讯。

由于采用了HART总线技术，具有高精度，低漂移，抗干扰能力强等特点，可以实现对仪表的远程组态、监测、维护、及校准等功能，并可构成生产过程测量、监督管理系统。

c) 可广泛适用于粘稠、脏污、易燃易爆及腐蚀性介质以及其它介质液位的测量及液位信号的变送，是石油、化工、冶金、电力及轻工等工业部门生产过程控制中用于液位测量的理想仪表。

d) 型号的组成及其代表意义：3 结构特征与工作原理a）总体结构及工作原理、工作特性：UQD.Z智能浮球液位变送器主要由测量传感机构和智能变送器两大部分组成。

测量传感元件为圆球型浮球。

而变送器则采用平衡杆和平衡锤与浮球构成的力矩平衡机构，因此浮球可以自由地随液位的变化而升降。

根据不同的结构特点分为UQD.Z—90小转角型、UQD.Z—91大转角型、UQD.Z—92外浮球型三种结构，三种规格的电器性能和防爆级别均相同。

变送器具有现代流行壳体设计，造型美观且各工作腔室隔离等特点。

b）主要部件作用及其工作原理：当液位改变时，浮球的位置发生相应的变化，带动主轴转动，主轴与表头（发讯器）角位移传感器输出轴相连接，角位移传感器将浮球随液位的变化转换成相应的电信号，再由浮球控制器内部的电路将此信号转换为与液面变化成正比的标准电流信号。

c）单元结构的联系及工作原理：图 14 主要规格及技术参数4.1 主要参数·电源电压：24V DC；·输出：4～20mA叠加HART通信；·负载电阻：230～1100Ω；·阻尼时间选择：0～32秒；·测量范围：400～1200mm (小转角型)；550～1600mm (大转角型) ；·公称压力：≤6.3MPa；·公称通径：DN250·精度等级：1.0级；1.5级·介质密度：≥0.55/cm3；·环境温度：－30℃～70℃；·工作温度：-30℃≤T≤225℃(无散热片)；225℃＜T≤450℃(带散热片)；·法兰标准：HG/T20592-2009、HG/T20615-2009或按用户要求；·电源引入口：M20X1.5(内)或按用户要求；·防护等级：IP67；·诊断功能：仪表故障时，输出报警电流；·组态功能：工程单位、量程、显示、测量类型、介质密度、浮筒高度、报警等组态；·报警功能：可以设置报警上下限。

西安兴仪浮球液位计说明书

UQK-61系列悬挂式浮球液位控制器UQK-61Series Suspended Type Float ball Liquid Level Controller产品说明书Product seriesUQK-61系列悬挂式浮球液位控制器UQK-61Series Suspended Type Float ball Liquid Level Controller概要UQK-61系列悬挂式浮球液位控制器是利用浮球内藏接点来发信号的液位控制器。

球内密封一滑动磁环及一干簧转换接点，其引线为三芯橡套软电缆。

当液体到达给定位置时，浮球迅速翻转，磁环使接点动作。

浮球的固定位置及动作范围可按需要调节。

本控制器特别适用于含有固体、半固体状漂浮物的液体，粘度大的液体，不会产生被漂浮物卡死的故障。

可对生活污水池及生产废水池的水位进行测量，当然也可对清水池、水箱及水塔的水位进行测量。

一个浮球可测一个液位，也可测两个液位。

一个接线盒最多可接4个浮球。

本产品可与UQKX系列液位控制箱配套，对液位进行显示、控制及报警。

Brief IntroductionUQK-61Series Suspended Type Float ball Liquid Level Controller is the liquidlevel controller that sends signal by using the Touching point enclosed in the float ball, in which a sliding EMIFIL and a transferring Touching point of the main spring are sealed.The lead is a three-core soft cable with rubber coat.When the liquid reaches the given level,the float ball rolls over quickly,and the EMIFIL makes the Touching point work.The fixed level of float ball and the scope of the action can be adjusted according to the demands.This controller is especially applicable to the liquid containing solid and semi-solid float material or liquid of high viscosity;meanwhile,the controller can't be jammed by the float material.The product is applied to measure the water level in the sanitary sewage pools and production waste pools.It can also be used to measure the water level in the clean water pools,water tanks and water towers.One float ball can measure one or two liquid levels.One junction box can be connected up to4float balls.This product can be used together with in the UQKX Series liquid level controlling case to display,control and alarm the liquid level.型号Mode l主要技术性能Key Technical Performance1.控制范围1.Controlling Scope0.15〜10m2.控制精度2.Controlling Precision±0.02m3.工作条件3.Working Condition介质温度Medium TemperatureS球-10~+55°CBall S-10~+55°CG球-40~+150°CBall G-40~+150°C工作压力：‘’.Working Pressure:球常压Ball Normal Pressure球0.6MPaBall0.6MPa球材质F460.6MpaBall Material F460.6Mpa材质F40.25MPaMaterial F40.25MPa被测介质比重：0.65〜1.5Specific Gravity of Measured Medium:0.65~1.5触点输出：Output of Touching Point:触点形式常开、常闭、或转换型Type of Touching Point:Normally Open,Normally Closed or Switch Type触点容量220V.DC,1A220V.AC.1A(阻性）Capacity of Touching Point220V.DC’1A220V.AC.1A(Electric Resistance)主要部件材质：Materials of Main Components浮球S型ABS塑料Mode S ABS PlasticsG型不锈钢（lCrl8Ni9Ti)Mode G Stainless Steel1Crl8Ni9TiF型聚全氟乙丙烯（F46)或F4Mode F Perfluoro propene(F46)or F4重锤碳钢或铸铁，外涂保护漆（防腐型外涂4mm厚的F46材料）Movement Weight made of carbon steel or cast iron,with painted coating(anticorrosive F46material,thickness of4mm)coated outside)悬索尼龙绳（防腐型外套F4套管）Suspended Wire made of nylon rope(anticorrosive coating with F46sleeve)导线双芯软塑料护套线（出厂长度为6m，但可按用户要求加长）Lead double-corded soft plastic-sheathed flexible cord(with the producing length of6m,or longer than that in accordance with thedemands of customers)安装与接线安装图参见图5-1〜5-3有三种安装方法：1.让球体成垂直状态，电缆穿在硬塑料管或钢管中（底端需露出100〜150mm长的电缆)，然后固定在指定的液位上（参见图5-2a)2.把球体直接抛入液体中，球体上端约100〜150mm处夹有一个控制液位的重锤，将球体顶端的电缆某处固定在指定的液位上，使浮球成自然垂直状态（参见图5-2b).3.把多个球体上的电缆分别穿在固定管或角钢的指定的位置上（端部需露出WO〜150mm长的电缆)，然后将固定管或角钢固定好（参见图5-1)。

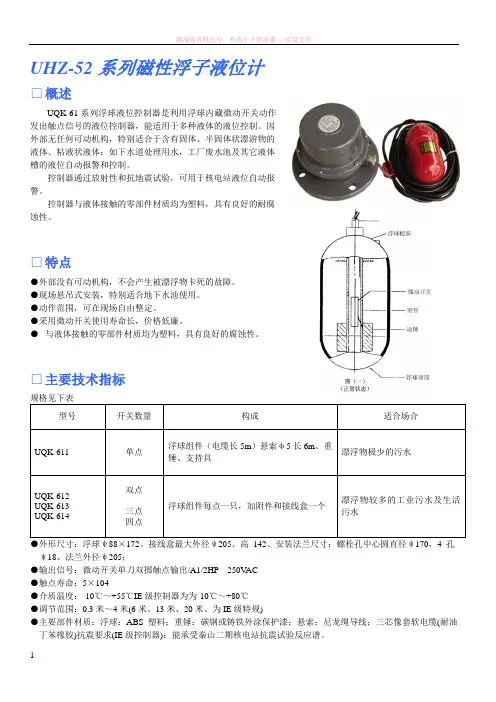

uqk-61型浮球液位控制器

UHZ-52系列磁性浮子液位计□概述UQK-61系列浮球液位控制器是利用浮球内藏微动开关动作发出触点信号的液位控制器，能适用于多种液体的液位控制。

因外部无任何可动机构，特别适合于含有固体、半固体状漂游物的液体、粘液状液体：如下水道处理用水，工厂废水池及其它液体槽的液位自动报警和控制。

控制器通过放射性和抗地震试验，可用于核电站液位自动报警。

控制器与液体接触的零部件材质均为塑料，具有良好的耐腐蚀性。

□特点●外部没有可动机构，不会产生被漂浮物卡死的故障。

●现场悬吊式安装，特别适合地下水池使用。

●动作范围，可在现场自由整定。

●采用微动开关使用寿命长，价格低廉。

●与液体接触的零部件材质均为塑料，具有良好的腐蚀性。

□主要技术指标型号开关数量构成适合场合UQK-611 单点浮球组件（电缆长5m）悬索φ5长6m、重锤、支持具漂浮物极少的污水UQK-612 UQK-613 UQK-614 双点三点四点浮球组件每点一只，加附件和接线盒一个漂浮物较多的工业污水及生活污水ψ18、法兰外径ψ205；●输出信号：微动开关单刀双掷触点输出/A1/2HP250V AC●触点寿命：5×104●介质温度：-10℃～+55℃IE级控制器为为-10℃～+80℃●调节范围：0.3米～4米(6米、13米、20米、为IE级特规)●主要部件材质：浮球：ABS塑料；重锤：碳钢或铸铁外涂保护漆；悬索：尼龙绳导线；三芯像套软电缆(耐油丁苯橡胶)抗震要求(IE级控制器)：能承受秦山二期核电站抗震试验反应谱。

●放射性(IE级控制器)：2×10000GY□外型尺寸和安装尺寸接线盒外外型尺寸和安装尺寸图浮球外型尺寸和安装尺寸图□接线端子图□附件导线ψ8×10M(每点) 、悬索ψ5×6M 、重锤一只、夹持具一个(每点)。

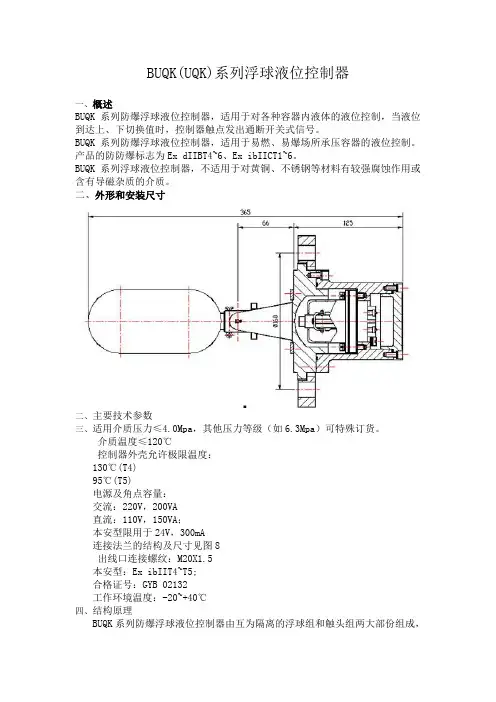

BUQK(UQK)系列浮球液位控制器

BUQK(UQK)系列浮球液位控制器一、概述BUQK系列防爆浮球液位控制器，适用于对各种容器内液体的液位控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。

BUQK系列防爆浮球液位控制器，适用于易燃、易爆场所承压容器的液位控制。

产品的防防爆标志为Ex dIIBT4~6、Ex ibIICT1~6。

BUQK系列浮球液位控制器，不适用于对黄铜、不锈钢等材料有较强腐蚀作用或含有导磁杂质的介质。

二、外形和安装尺寸二、主要技术参数三、适用介质压力≤4.0Mpa，其他压力等级（如6.3Mpa）可特殊订货。

介质温度≤120℃控制器外壳允许极限温度：130℃(T4)95℃(T5)电源及角点容量：交流：220V，200VA直流：110V，150VA；本安型限用于24V，300mA连接法兰的结构及尺寸见图8出线口连接螺纹：M20X1.5本安型：Ex ibIIT4~T5;合格证号：GYB 02132工作环境温度：-20~+40℃四、结构原理BUQK系列防爆浮球液位控制器由互为隔离的浮球组和触头组两大部份组成，详见图结构原理图当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2下、上摆动，通过磁力作用，排斥安装在外壳4内的同性磁极3，使其上、下摆动，其另一端的动触点5便在静触头6间连通或断开。

使外接的控制线路发出报警信号或驱动（停止）电动泵（执行器）等工作，从而达到液位控制目的。

对于BUQKa自检式浮球液位控制器，若检查仪表是否正常工作，则可将检测手柄转动90°，置于检测指示位置，锁块也随之转动，通过磁钢上的拔销将浮球固定于极限位置，使浮球象液位一样到达动作位置切换一次，以检查控制器系统是否正常工作。

五、安装使用注意事项浮球液位控制器应有标牌，标牌上有防爆合格证号方能在爆炸性混合物场所中使用。

● 浮球液位控制器的安装方式如图10所示。

● 浮球液位控制器内外接地螺钉应与大地可靠联接。

● 浮球液位控制器接线应采用外径10mm五芯橡皮套软线或橡皮电缆，其中一芯为内接地线。

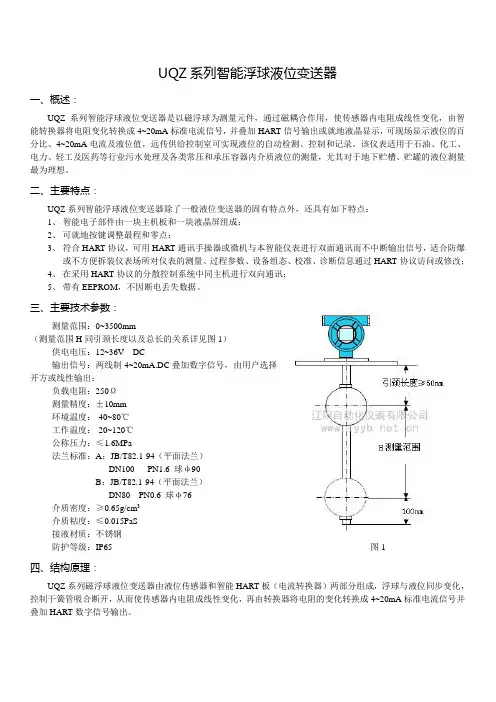

UQZ智能浮球液位变送器使用说明书

UQZ系列智能浮球液位变送器一、概述：UQZ系列智能浮球液位变送器是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。

该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量最为理想。

二、主要特点：UQZ系列智能浮球液位变送器除了一般液位变送器的固有特点外，还具有如下特点：1、智能电子部件由一块主机板和一块液晶屏组成；2、可就地按键调整最程和零点；3、符合HART协议，可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或修改；4、在采用HART协议的分散控制系统中同主机进行双向通讯；5、带有EEPROM，不因断电丢失数据。

三、主要技术参数：测量范围：0~3500mm（测量范围H同引颈长度以及总长的关系详见图1）供电电压：12~36V DC输出信号：两线制4~20mA.DC叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±10mm环境温度：-40~80℃工作温度：-20~120℃公称压力：≤1.6MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ76介质密度：≥0.65g/cm3介质粘度：≤0.015PaS接液材质：不锈钢防护等级：IP65图1四、结构原理：UQZ系列磁浮球液位变送器由液位传感器和智能HART板（电流转换器）两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

UQK-300 型浮球液位控制器使用说明书

UQK-300FLOAT LEVEL SWITCHUQK-300型浮球液位控制器使用说明书UQK-300-DT-JS-1018-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过输入版本号下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有产品自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

1 安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。

(4)1.2过程泄漏可能导致严重伤害或死亡。

(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(4)2 产品说明 (4)2.1产品主要结构 (4)2.2工作原理 (5)2.3包装 (5)2.4吊装运输 (5)2.5仓储 (5)3技术特性 (6)3.1主要性能 (6)3.2主要参数 (6)4外形尺寸示意图 (6)5开箱及检查 (7)5.1开箱验货注意事项 (7)5.2检查内容 (7)6安装 (7)6.1安装工具 (7)6.2安装技术要求 (7)6.3安装操作过程 (8)7调试 (8)7.1调试准备 (8)7.2电气接线 (8)7.3调试操作过程 (8)8注意事项 (9)9 故障分析与排除 (9)10拆卸 (9)10.1警告 (9)10.2废物清除 (9)11产品认证 (9)1 安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。

FOXC UQK6XXX高温高压浮球(浮筒)液位开关说明书

操作手册OPERATION MANUAL高温高压浮球(浮筒)液位开关HIGH TEMPERATURE HIGH PRESSURE FLOAT(DISPLACER) LEVEL SWITCHUQK6XXX上海星申仪表有限公司SHANGHAI XINGSHEN INSTRUMENT CO.,LTDTEL ：+86-021-********，58309977 FAX ：+86-021-******** E-mail: 8800@厂址：上海市浦东新区行南路349弄50号 P.C.：200122CAT. NO.VER. NO.UQK6000-2009XSKG-001UQK-6XXX系列浮球(浮筒)液位开关一、概述UQK-6000/6100系列浮球液位开关和UQK-6200系列浮筒液位开关是根据高温高压使用场合设计制造的，产品引用ANSIB31.1标准设计，采用先进的三磁机构开关，结构合理、可靠性高、能在恶劣工况条件下准确识别液位，进行开关动作。

适用于石油、化工、电力、食品、医药等行业对生产过程中各种的高温、高压及敞口容器液位的控制、报警和故障联锁等。

UQK系列产品在设计制造时，充分考虑石油化工行业引进设备中过程连接形式的不同，设计多种安装方式，结构多样是欧美同类开关的理想替代产品。

二、工作原理UQK-6000系列浮球液位开关是基于阿基米德浮力原理工作，浮球（浮筒）随液位同步变化，使与浮球刚性连接的磁性轴套也作相应变化，进入磁场作用区间，通过磁耦合引起对应磁钢驱动开关吸合，发出开关通断信号。

液位下降，磁钢在弹簧作用下释放，开关触点恢复常态，从而实现对液位控制、报警、故障联锁等功能。

UQK-6100系列浮球液位开关是基于阿基米德浮力原理工作，当浮球随液位上升或下降时，一级磁铁在压力管内部上下运动。

在表壳内压力管的外面安装有一个可上下调整的机械开关，一级磁铁上下运动，通过磁力耦合带动二级磁铁动作，磁驱动使三级磁铁随之动作来操作开关的关断动作。

安徽天康（集团） UQC系列顶装式磁性浮球液位计说明书

UQC 系列顶装式磁性浮球液位计使用说明书安徽天康（集团）股份有限公司Ａｎｈｕｉ　Ｔｉａｎｋａｎｇ（Ｇｒｏｕｐ）Ｓｈａｒｅｓ　Ｃｏ．，Ｌｔｄ地址：安徽省天长市仁和南路２０号ＡＤＤ：Ｎｏ．２０ｓｏｕｔｈ　Ｒｅｎｈｅ　ｒｏａｄ，Ｔｉａｎｃｈａｎｇ，Ａｎｈｕｉ邮编（ＺＩＰ）：２３９３００网址Ｅ－Ｍａｉｌ：ｔｉａｎｋａｎｇｚｃｈ＠１２６．ｃｏｍ:z 概述UQC 系列顶装式磁性浮球液位计,适用于测量各种不便于侧面安装液位计的容器,特别是地下贮槽及地下贮罐内的液位测量。

液位计主要分为就地显示、远传变送器及上、下限液位报警器等几部分。

它们之间相互组合,能实现液位信号就地显示、远传数字显示、报警和远距离控制。

因此,广泛适用于石油、化工、治金、电力、轻工及医药等行业和部门。

z 结构组成及工作原理UQC 系列顶装式磁性浮球液位计主要由本体部份、就地指示器、远传变送器及上、下限液位报警器等几部分组成(结构见图1):- 1 -本体部分:包括筒体、接口法兰和磁性浮球传感器等三部分,作用是利用连通器的原理将工艺容器内的液位或界位的升降转换为磁性浮球在筒体内的上、下移动。

翻板指示器:固定在筒体上与本体部分共同组成就地指示仪表。

利用了磁耦合原理,靠磁性浮球内的磁钢驱动筒体外的双色翻板指示器转动。

从而实现液位的就地指示。

远传变送器:主要由壳体、传感器电路、转换器电路和显示表等四部分组成。

筒体内磁性浮球随液位的上、下移动使传感器电路内的阻值线性变化,再通过转换器电路将阻值变化转换为4～20mA标准DC信号,并通过显示表显示出来再通过输出端输出到控制室,实现液位的远距离监视及控制。

(远传变送器的电气原理图及电气接线图分别见图2及图3。

)图1 顶装式磁性浮球液位计结构尺寸图图2远传变送器电气原理图图3远传变送器电气接线图上、下限液位报警器:是一套单独挂于筒体外侧的独立的报警控制器系统,能直观地通过翻板指示器上的刻度设定上、下限的报警液位来实现远传报警或直接启停控制电路。

浮球液位计说明书

一.工作原理：
UHZ-230插入式磁浮子液位计是把磁簧开关与精密电阻均匀地固定在密闭的非导磁的导管内，当内部中空且固定有环形磁钢的浮球在液体浮力的作用下、沿导管上下浮动时，磁簧开关在磁力的作用下改变电路的电阻值，电路内的分析处理元件检测这一电阻变化，实现LED就地显示并转换成4~20mA的标准信号输出，实现液位的连续控制。

独特的线路设计，自动温度补偿，使产品稳定可靠并不受温度的影响！
二.技术参数：
1．电源：24VDC；
2．输出：4~20mA两线制；
3．测量范围：2.3m；
4．精度：10mm；
5．工作温度：-20~80℃、-20~150℃；
6．工作压力：max3MPa；
7．接液材质：SUS、PP、PVDF等；
8．过程连接：法兰、螺纹等；
9.防护等级：IP65
10.LED就地显示（可选）
一
.安装注意事项：
1.避免大力碰撞液位计，以免损坏液位计；
2.远传接线时，模块中的+IN-IN以及M已经接好，请不要动，+和-即是
电源线又是信号线。

3.请勿随意调整ZERO（零点）和SPAN（满量程），出厂
时已按照要求调整好，不需再调试.
开箱及检查
1.包装应完好无损。

2.开箱时若发现产品损坏或部件脱落松动，请及时通知本公司。

1.装箱内容：
a)产品
b)说明书1份
c)合格证1份上海翔舜自动化成套设备有限公司浮球液位计使用说明书。

液位计操作方法说明书

液位计操作方法说明书一、简介液位计是一种用于测量液体高度的设备，通常用于工业生产和实验室等领域。

本操作方法说明书旨在向操作人员介绍如何正确操作液位计，以便准确测量液体的高度。

二、操作前准备1. 检查液位计的外观是否完好无损，确保仪器无任何损坏。

2. 确保仪器已正确安装并连接到所需设备或容器。

3. 根据实际需求，选择和设置合适的仪器参数，如量程范围和单位。

三、操作步骤以下是液位计的基本操作步骤，应根据实际情况进行适当调整：1. 打开电源使用指定电源连接液位计，并确保电源供应稳定。

打开电源开关，仪器开始工作。

2. 启动仪器按下启动按钮或者根据仪器说明书中的具体操作要求进行操作，启动液位计。

3. 校准仪器在开始测量前，应进行仪器校准。

校准液位计旨在确保仪器的准确性，并消除任何可能的误差。

校准方法可以根据具体型号和品牌的要求进行。

4. 执行测量将液体缓慢倒入待测容器，同时观察液位计读数的变化。

在液面稳定后，记录读数并停止倒液。

确保读数的准确性和稳定性。

5. 停止仪器当测量完成后，根据仪器说明书中的具体要求，停止液位计的工作。

6. 关闭电源关闭电源开关，断开液位计与电源的连接。

四、注意事项1. 操作人员在使用液位计前，应熟悉仪器的操作说明书，并按照说明书中的操作步骤进行操作。

2. 在操作过程中，请保持仪器周围的环境安静和干燥，以免影响液位计的测量精度。

3. 如果遇到任何故障或异常情况，请立即停止操作，并联系维修人员进行排查和修复。

4. 定期对液位计进行维护和保养，以确保其良好的工作状态。

5. 操作人员应时刻保持警惕，防止操作中发生意外事故。

五、常见故障及排除方法以下是一些常见故障及其可能的排除方法，仅供参考：1. 仪器无法启动- 检查仪器是否连接到正确的电源，并确保电源供应正常。

- 检查仪器连接是否牢固，并排除任何可能的松动或损坏。

2. 仪器读数异常或不稳定- 检查液位计是否正确校准，是否存在误差或偏移。

UQD.Z 型智能浮球液位变送器说明书

UQD.Z型智能浮球液位变送器使用说明书辽制06000138号★ 概述UQD.Z型智能浮球液位变送器是我公司研制开发的智能型仪表之一，是模拟、数字与微处理器相结合的产品。

是将模拟电压信号转换成4～20mA两线制电流输出信号，且加载HART协议通讯的智能变送器。

由于采用了HART总线技术，具有高精度，低漂移，抗干扰能力强等特点。

并可以实现对仪表的远程组态、监测、维护、及校准等功能。

可构成生产过程测量、监督管理系统。

机械测量结构分为普通型、大转角型（专利号:ZL96225811.3）、外浮球型。

变送器具有现代流行壳体设计，造型美观且各工作腔室隔离等特点。

★ 主要性能及技术指标1.性能：. 设置各种变量：现场磁开关、手持器和调试软件来设置。

. 液晶显示：显示有关变量信息。

. 读过程变量：两线制4～20mA电流输出加载HART协议通讯。

. 读取和诊断信息：超出量程报警各种故障诊断且具有防震防磁干扰强等特点。

. 具有零点、满度校准及零点和量程迁移功能。

. 防护等级：IP65。

2.技术指标. 工作电压：24VDC. 引入口为：M20X1.5. 负载电阻：≤600Ω. 浮球直径：φ230mm. 变送器法兰：材质:ZG230～450或ZG304规格: JB/T82.2-94 DN250；PN4.0或PN6.3MPa 凸面. 精度：1.5% FS. 工作温度：-40℃～225℃(无散热片)；225℃～450℃(带散热片). 阻尼时间选择：0～32秒3.防爆形式、防爆标志、防爆证号。

防爆形式防爆标志防爆证号本质安全型 ExibⅡCT4GYB02165隔爆型 Ex dⅡCT4GYB0216414.测量范围测量内容量程普通型 400～1200mm大转角型 450～1600mm★ 电原理框图★机械传动示意图高液位时平衡锤低液位时球杆表头浮球当液位在低液位状态时，浮球处于下限，通过球杆带动角位移传感器旋转，放大器检测并变换输出4mA。

UQZ-2指针浮球液位计说明书

UQZ-2型浮球液位计产品说明书一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。

仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。

仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。

该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。

二、结构和原理液位计结构原理见图一。

当容器内被液位升降时，浮球1随之升降，通过连杆2带动一对简化齿轮3动作，从而使与齿轮同轴的一块π型磁钢4产生转动。

通过磁力的作用带动位于表头内的另一块π型磁钢5作相应的转动，与5同轴的指针6便便在度板7上指示一定的液位值。

图一 UQZ-2型结构原理图1.浮筒2.连杆3.简化齿轮4.5.π型磁钢 6.指针7.度板三、主要技术数据精度等级：2.5级被测介质温度：＜120℃（特制＜350℃）环境温度：-40～+50℃安装形式：侧置式法兰连接。

仪表的各项指标均符合一九八一年二月原国家劳动总局颁发的《液化石油气汽车槽车安全管理规定》中液面计的有关要求。

1型号、规格及适用范围四、安装、使用及维护1、用户应自配管道法兰B（JB83-59，平焊法兰），亦可直接用具有相应密封面的凸缘代替图三中的接管式连接。

具体步骤：①从人工孔进入罐内焊接导轨（不用导轨时省略）②将仪表管和罐孔焊接，或法兰连接③罐内浮球导杆过导轨安装浮球（不用导轨时省略）④调试浮球位置和表盘指针指示量程相同即可。

（无人工孔时，在罐外调试好安装）2、槽车在使用时，可在图板上方的弧形环内分段涂上规定的颜色标记，醒目地表示容器内不同的充装区域。

如V＞10%内涂黑色，表示起始区，10%≤V≤80%内涂绿色，表示安全区，80%≤V≤85%涂黄色，表示禁界区，85%≤V涂红色，表示危险区。

3、液位计安装位置一般应选择在量程之半，还应保证在连杆摆角范围内没有妨碍摆动机构运动的支架或构件。

UQK-71说明书

一、用途UQK-71系列液位显示控制仪，由显示仪表和传感器组成，适用于各种导电、非导电液位液体的位式测量和远传指示，对各类开口密封容器和地下水池槽的液位能在仪表控制室内进行显示，报警和控制：该控制仪主要优点，是仪表对液位测量信号是由磁力线产生的，测量机构密封于不锈钢管内。

传感器不锈钢管采用表面涂覆塑料工艺具有极高的防腐能力，特别适用于酸碱槽强腐蚀性液体的液位的测量。

该液位控制仪还具有测量范围大的特点，适宜对深水池，水箱水塔及各种化工液体贮藏的液位测量，并广泛用于电站、石油、化工、轻工、纺织、钢铁、冶金、建筑、建材、机电、矿山等行业。

二、主要技术参数1、传感器见图一。

2、测量范围LK（mm）0-500，0-100，0-1500，0-2000，0-2500，0-3500，0-4000，0-4500，0-5000，0-5500。

UQK-71-2型UQK-71-型UQK-71-10型UQK-71-50型0-2000起始（亦可按用户要求制造，请提供实用尺寸）。

3、测量盲区Ln 160mm4、非测量盲区LP 250mm。

（可根据用户要求按实际需要提供上述尺寸）5、测量点数2点、4点、10点、50点四种。

6、工作温度：-10℃—110℃(不锈钢)，-10℃—+60℃（ABS管）。

7、被测介质比重：>600kg/m2 被测介质粘度：<1.25st。

8、安装形式：仪表屏嵌入式、现场插入式。

9、安装法艺按CB9123。

2-88标准。

10、传感器材质：304不锈钢制造。

11、工作电流AC220±10% 、50Hz功耗15Ｗ。

12、仪表重量0.9Kg 仪表屏开孔尺寸75+1mm×152+1mm。

三、工作原理UQK-71-2型传感器中有3只干簧管，分别为下限、上限、上下越限报警。

UQK-71-4型有5只干簧管，比UQK-71-2型多一点液面显示，装有磁钢的浮球随液位上下时使不动位置的干簧管动作，通过显示表内相应继电器的吸合将液位正确位置指示出来，下限上限有继电器触点输出，上限越限时能发出声光报警信号，而无继电器触点输出。

上海新瑞UQD系列电动内浮球液位变送器-使用说明书

U Q D系列电动内浮球液位变送器
安装使用说明书
INSTALLATION ＆ OPERATING INSTRUCTIONS
上海奉城新瑞自动化仪表有限公司
SHANGHAI FENGCHENG XINRUI AUTO INSTRUMEN......................................................................................................................... 1
.................................................................................................................... 7
UQD系列电动内浮球液位变送器 ■ 概述
安装使用说明书
出线口： M2 0×1.5（内螺纹）电气外壳：压铸铝合金粉末喷涂。浮球最大运行角度：小角度型：35° 大角度型：80° 接液部分材质：标准型特殊型 ICr18N i9Ti； 316 L，3 16。
本安型浮筒液位计安全使用注意事项：（1）、工作电压 24 VDC （2）、产品的使用环境温度范围为-2 0～+60℃ 。（3 ）、该液位计的本安参数为： Ui=2 8V I i=90 mA Pi=0.8 W L i=0 Ci=0.03μF （4 ）、现场不存在对产品外壳有腐蚀作用的气体。（5 ）、产品与安全栅本安端之间的连接电缆为二芯屏蔽电缆（电缆必须有绝缘护套），芯线截面积＞0 .5mm 2，其屏蔽层在安全场所接地。电缆布线应尽可能排除电磁干扰的影响。当产品与安全栅共同构成防爆系统时，必须同时满足下列要求： Uo≤Ui Io≤I i Po≤Pi Co≥Ci＋Cc Lo≥Li＋Lc 注：Uo、Io、Po、Co和Lo分别代表安全栅的本安输出参数及外部允许参数；Cc、Lc分别代表连接电缆的分布电容和电感。（6）、安全栅必须安装在安全场所，其安装使用应遵守该安全栅的使用说明书。（7）、产品安装、使用和维护应同时遵守本说明书、GB383 6.15-19 97 “ 爆炸性气体环境用电气设备第13部分：爆炸性环境用电气设备的检修 ” 、 GB3836 .1 5-200 0“ 爆炸性气体环境电气设备第1 5部分：危险场所电气安装（煤矿除外） ” 和GB502 5-199 6“ 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范”的有关规定。

液位计操作说明书

液位计操作说明书
一、仪表接线
表壳后共四个接线端子分别为“+”“—”“ +”“—”。

两线制接法为+24V DC接第三个端子“+”。

+(4~20)mA接第二个端子“—”。

二、调试
设定状态下的按键功能：
菜单操作分4部分：
（一、）基本参数项目表：
（二、）输出电流校准项目表：
（三、）修改频率项目表：
（四、）零点量程迁移项目表：（此项的零点量程必须同时迁移）
调试状态下的按键功能：
1、显示当前电压：
同时按下ZS按键2秒，液晶屏幕显示当前测量电压。

注意：如果是用增益，则电压为放大后的电压。

按C键退出显示电压，进入正常模式其代表界面如下：
2、零点调试：
零点调试：将液位放空至零点位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试零点。

其代表界面如下：
这时按下Z键2秒，调试零点结束。

3、量程调试
量程调试：将液位加满至量程位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试量程。

其代表界面如下：
这时按下S键2秒，调试量程结束。
