变压器的容量等级及性能参数

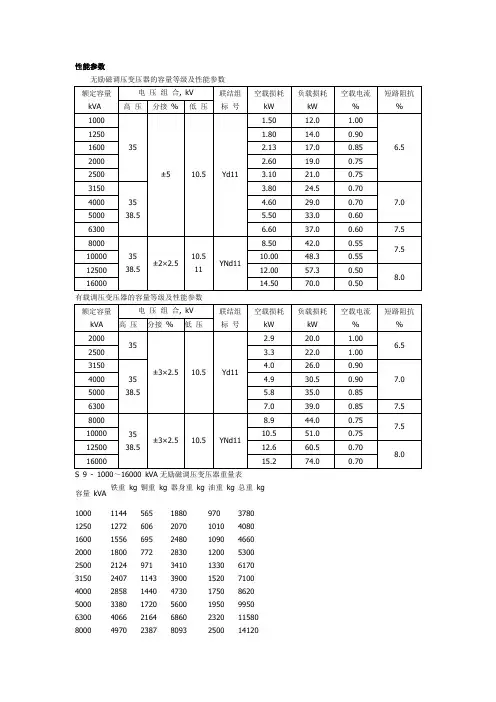

变压器的容量等级及性能参数
5020
2000×1435
SFS11-25000/110
25000
24.6
126.4
0.60
27890
13280
51050
5750
4920
5130
2000×1435
SFS11-31500/110
31500
29.4
149.2
0.60
35600
17200
63400
6040
4930
5120
2000×1435
2500
3.10
21.0
0.75
3150
35
38.5
3.80
24.5
0.70
7.0
4000
4.60
29.0
0.70
5000
5.50
33.0
0.60
6300
6.60
37.0
0.60
7.5
8000
35
38.5
±2×2.5
10.5
11
YNd11
8.50
42.0
0.55
7.5
10000
10.00
48.3
0.55
26600
11100
45200
6190
4740
5010
2000×1435
SFZ11-31500/110
31500
27
126.4
0.64
28600
12500
49600
6565
4470
5365
2000×1435
SFZ11-40000/110
40000
32.3
148.2

变压器规格型号

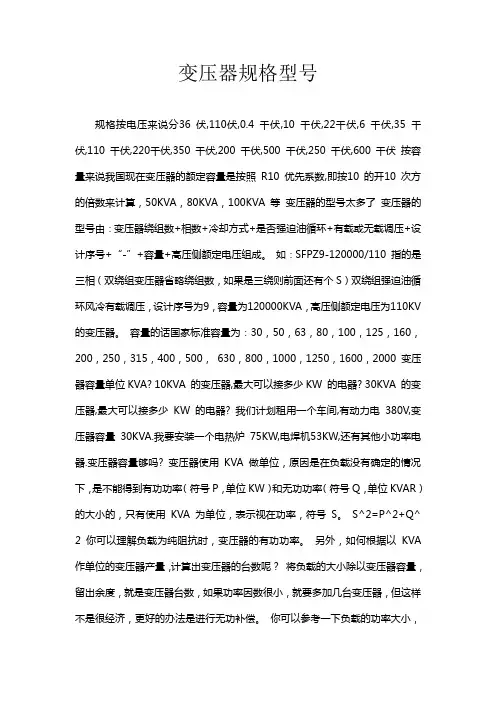

变压器规格型号

变压器规格型号规格按电压来说分36 伏,110伏,0.4 千伏,10 千伏,22千伏,6 千伏,35 千伏,110 千伏,220千伏,350 千伏,200 千伏,500 千伏,250 千伏,600 千伏按容量来说我国现在变压器的额定容量是按照R10 优先系数,即按10 的开10 次方的倍数来计算,50KVA,80KVA,100KVA 等变压器的型号太多了变压器的型号由:变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。

如:SFPZ9-120000/110 指的是三相(双绕组变压器省略绕组数,如果是三绕则前面还有个S)双绕组强迫油循环风冷有载调压,设计序号为9,容量为120000KVA,高压侧额定电压为110KV 的变压器。

容量的话国家标准容量为:30,50,63,80,100,125,160,200,250,315,400,500,630,800,1000,1250,1600,2000 变压器容量单位KVA? 10KVA 的变压器,最大可以接多少KW 的电器? 30KVA 的变压器,最大可以接多少KW 的电器? 我们计划租用一个车间,有动力电380V,变压器容量30KVA.我要安装一个电热炉75KW,电焊机53KW,还有其他小功率电器.变压器容量够吗? 变压器使用KVA 做单位,原因是在负载没有确定的情况下,是不能得到有功功率(符号P,单位KW)和无功功率(符号Q,单位KVAR)的大小的,只有使用KVA 为单位,表示视在功率,符号S。

S^2=P^2+Q^ 2 你可以理解负载为纯阻抗时,变压器的有功功率。

另外,如何根据以KVA 作单位的变压器产量,计算出变压器的台数呢?将负载的大小除以变压器容量,留出余度,就是变压器台数,如果功率因数很小,就要多加几台变压器,但这样不是很经济,更好的办法是进行无功补偿。

你可以参考一下负载的功率大小,以及功率因数,如果功率因数没有的话,可以估计取0.8,(电力变压器一般是110KV、220KV、500KV)问题补充:110KV 的变压器,是不是指它输出的最高电压为110KV?不是最高输出电压,而是额定输出电压。

涨姿势了!变压器容量选择大揭秘

涨姿势了!变压器容量选择大揭秘

变压器容量的选择变压器容量的选择变压器的容量等级(单位KVA):30KVA、50KVA、63KVA、80KVA、100KVA、125KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000 KVA、1250 KVA、1600 KVA、2000KVA、2500KVA等。

通常,容量为630KVA及以下的变压器统称为小型变压器;800~6300KVA的变压器称为中型变压器;8000~63000KVA的变压器称为大型变压器;90000KVA以上的变压器称为特大型。

常用变压器有:160KVA、250KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA等,还有更大的。

输入端电压常用有:220KV、110KV、35KV、10KV。

输出端电压有:35KV、10KV、6KV,0.4KV。

常用是输入、输出电压是10KV / 0.4KV。

电压等级是由当地的供电线路所决定的。

规格按电压来说分36伏,110伏,0.4千伏, 6千伏,10千伏,22千伏,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏。

额定容量就是变压器的视在功率,它表示在额定条件下,变压器输出功率的能力。

10KV级的标准容量(单位KVA):30KVA、50KVA、63KVA、80KVA、100KVA、125KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA、2000KVA、2500KVA。

电力变压器产品型号其它的字母排列顺序及含义。

(1)绕组藕合方式,涵义分:独立(不标);自藕(O表示)。

(2)相数,涵义分:单相(D);三相(S)。

(3)绕组外绝缘介质,涵义分;变压器油(不标);空气(G):气体(Q);成型固体浇注式(C):包绕式(CR):难燃液体(R)。

变压器规格容量

变压器规格容量

规格按电压来说分36 伏,110伏, 千伏,10 千伏,22千伏,6 千伏,35 千伏,110 千伏,220千伏,350 千伏,200 千伏,500 千伏,250 千伏,600 千伏按容量来说我国现在变压器的额定容量是按照R10 优先系数,即按10 的开10 次方的倍数来计算,50KVA,80KVA,100KVA 等变压器的型号太多了变压器的型号由:变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。

如:SFPZ9-120000/110 指的是三相(双绕组变压器省略绕组数,如果是三绕则前面还有个S)双绕组强迫油循环风冷有载调压,设计序号为9,容量为120000KVA,高压侧额定电压为110KV 的变压器。

容量的话国家标准容量为:30,50,63,80,100,125,160,200,250,315,400,500, 630,800,1000,1250,1600,2000 变压器容量单位KVA 10KVA 的变压器,最大可以接多少KW 的电器 30KVA 的变压器,最大可以接多少KW 的电器我们计划租用一个车间,有动力电 380V,变压器容量 30KVA.我要安装一个电热炉 75KW,电焊机53KW,还有其他小功率电器.变压器容量够吗变压器使用KVA 做单位,原因是在负载没有确定的情况下,是不能得到有功功率(符号P,单位KW)和无功功率(符号Q,单位KVAR)的大小的,只有使用KVA 为单位,表示视在功率,符号S。

S^2=P^2+Q^ 2 你可以理解负载为纯阻抗时,变压器的有功功率。

另外,如何根据以KVA 作单位的变压器产量,计算出变压器的台数呢将负载的大小除以变压器容量,留出余度,就是变压器台数,如果功率因数很小,就要多加几台变压器,但这样不是很经济,更好的办法是进行无功补偿。

你可以参考一下负载的功率大小,以及功率因数,如果功率因数没有的话,可以估计取,(电力变压器一般是110KV、220KV、500KV)问题补充:110KV 的变压器,是不是指它输出的最高电压为110KV 不是最高输出电压,而是额定输出电压。

变压器国家标准容量

变压器国家标准容量

变压器国家标准容量变压器是电力系统中常见的电气设备,其作用是将电能从一个电路传送到另一个电路,同时改变电压和电流的大小。

变压器的国家标准容量是指在标准工况下,变压器能够承受的最大容量。

国家标准容量的确定对于变压器的选择和使用至关重要,下面将对变压器国家标准容量进行详细介绍。

首先,国家标准容量的确定是根据变压器的额定容量和负载率来确定的。

变压器的额定容量是指变压器在标准工况下能够承受的最大容量,通常以千伏安(kVA)为单位。

负载率是指变压器实际使用时的负载与其额定容量之比,通常以百分比表示。

国家标准容量的确定需要考虑变压器的额定容量和负载率,以确保变压器在实际使用中能够正常工作。

其次,国家标准容量的确定还需要考虑变压器的温升和短时过载能力。

变压器在工作时会产生一定的损耗,导致温度升高,因此需要考虑变压器的温升情况。

同时,变压器还需要具有一定的短时过载能力,以应对瞬时负荷的变化。

国家标准容量的确定需要考虑这些因素,以确保变压器在实际使用中能够安全可靠地工作。

此外,国家标准容量还需要考虑变压器的使用环境和工作条件。

不同的使用环境和工作条件会对变压器的容量要求产生影响,因此需要根据实际情况确定国家标准容量。

例如,在高海拔地区或高温环境下使用的变压器,其国家标准容量需要进行相应的调整,以确保其能够正常工作。

总之,变压器国家标准容量的确定需要考虑多种因素,包括变压器的额定容量、负载率、温升、短时过载能力以及使用环境和工作条件等。

只有综合考虑这些因素,才能确定合理的国家标准容量,确保变压器在实际使用中能够安全可靠地工作。

希望本文对您了解变压器国家标准容量有所帮助。

变压器的型号

变压器的型号

变压器的型号变压器的规格型号:①按电压等级分:1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20K V,10KV,6KV等。

②按绝缘散热介质分:干式变压器,油浸式变压器,其中干式变压器又分为:SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。

③按铁芯结构材质分:硅钢叠片变压器,硅钢卷铁芯变压器,非晶合金铁芯变压器。

④按设计节能序列分:SJ,S7,S9,S11,S13,S15。

⑤按相数分:单相变压器,三相变压器。

⑥按容量来说我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算,10KV A;20KV A ;30KV A ;50KV A ;80KV A ;100KV A ;125KV A ;160KV A ;200KV A;250KV A;315KV A;400KV A;500KV A;630KV A;800KV A;1000KV A;1250KV A;1600KV A;2000KV A;2500KV A;3150KV A;4000KV A;5000KV A;6300KV A;8000KV A;10000KV A;12500KV A;16000KV A;20000KV A;25000KV A;31500KV A。

变压器的选择变压器容量的选择对综合投资效益有很大影响。

变压器容量选得过大,出现"大马拉小车"现象,不仅一次性投资大,空载损耗也大。

变压器容量选得过小,变压器负载损耗增大,经济上不合理,技术上也不可行。

变压器的最佳负载率(即效率最高时的负载率),不是在额定状态下,而是在40%~70%之间,负载率过高,损耗明显增大;另一方面,由于变压器容量裕度小,负荷稍有增加,便需更换大容量箱变,频繁增容势必会增加投资,影响供电。

选择变压器容量,要以现有的负荷为依据,适当考虑负荷发展,选择变压器容量可以按照5年电力发展计划确定。

变压器规格容量

变压器规格容量

规格按电压来说分36 伏,110伏,0、4 千伏,10 千伏,22千伏,6 千伏,35 千伏,110 千伏,220千伏,350 千伏,200 千伏,500 千伏,250 千伏,600 千伏按容量来说我国现在变压器的额定容量就是按照R10 优先系数,即按10 的开10 次方的倍数来计算,50KV A,80KV A,100KV A 等变压器的型号太多了变压器的型号由:变压器绕组数+相数+冷却方式+就是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。

如:SFPZ9-120000/110 指的就是三相(双绕组变压器省略绕组数,如果就是三绕则前面还有个S)双绕组强迫油循环风冷有载调压,设计序号为9,容量为120000KV A,高压侧额定电压为110KV 的变压器。

容量的话国家标准容量为:30,50,63,80,100,125,160,200,250,315,400,500, 630,800,1000,1250,1600,2000 变压器容量单位KV A? 10KV A 的变压器,最大可以接多少KW 的电器? 30KV A 的变压器,最大可以接多少KW 的电器?我们计划租用一个车间,有动力电380V,变压器容量30KVA、我要安装一个电热炉75KW,电焊机53KW,还有其她小功率电器、变压器容量够不? 变压器使用KV A 做单位,原因就是在负载没有确定的情况下,就是不能得到有功功率(符号P,单位KW)与无功功率(符号Q,单位KV AR)的大小的,只有使用KV A 为单位,表示视在功率,符号S。

S^2=P^2+Q^ 2 您可以理解负载为纯阻抗时,变压器的有功功率。

另外,如何根据以KVA 作单位的变压器产量,计算出变压器的台数呢?将负载的大小除以变压器容量,留出余度,就就是变压器台数,如果功率因数很小,就要多加几台变压器,但这样不就是很经济,更好的办法就是进行无功补偿。

您可以参考一下负载的功率大小,以及功率因数,如果功率因数没有的话,可以估计取0、8, (电力变压器一般就是110KV、220KV、500KV) 问题补充:110KV 的变压器,就是不就是指它输出的最高电压为110KV?不就是最高输出电压,而就是额定输出电压。

常用变压器容量规格

常用变压器容量规格
