0.05级活塞式压力计标准装置操作程序

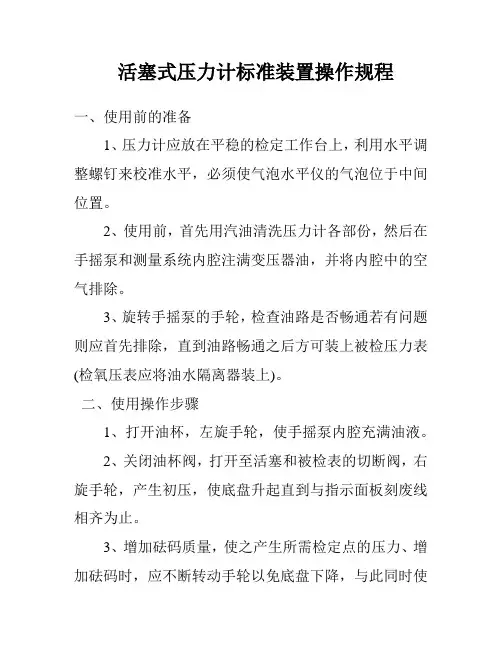

活塞式压力计标准装置操作规程
活塞式压力计标准装置操作规程一、使用前的准备1、压力计应放在平稳的检定工作台上，利用水平调整螺钉来校准水平，必须使气泡水平仪的气泡位于中间位置。
2、使用前，首先用汽油清洗压力计各部份，然后在手摇泵和测量系统内腔注满变压器油，并将内腔中的空气排除。
3、旋转手摇泵的手轮，检查油路是否畅通若有问题则应首先排除，直到油路畅通之后方可装上被检压力表(检氧压表应将油水隔离器装上)。
二、使用操作步骤1、打开油杯，左旋手轮，使手摇泵内腔充满油液。
2、关闭油杯阀，打开至活塞和被检表的切断阀，右旋手轮，产生初压，使底盘升起直到与指示面板刻废线相齐为止。
3、增加砝码质量，使之产生所需检定点的压力、增加砝码时，应不断转动手轮以免底盘下降，与此同时使砝码以不小于30r/min的角速度顺时针转动，以克服摩擦力矩影响。
4、当回检时，应先降压至接近被检分度线，在卸下砝码。
5、检验完毕后，打开油杯阀，卸去全都磁码，并将手轮右旋至顶端。
三、使用维护注意亭项1、使用砝码应轻放、以免损伤。
2、使用的变压器油，应该经过过滤，不许混入杂质或脏物，且使用一定时期后，须更换新油。
3、被检压力表的测量范围不得超过活塞式压力计的测量范围。
4、活塞、杆和活塞筒是精密器件，不准拆卸其他部分应分应分别定期清洗，清洗及安装时必须小心谨慎防止赃物混入。
5、活塞式压力计及其配套设备应定期送法定计量机构检定。
配热电阻用测温仪表标准装置操作规程一、使用前的准备工作按装置的工作原理，接好连接导线，并事先旋转几次标准电阻箱的各旋钮，使其接触稳定可靠。
二、使用操作无论是用于检定电子平衡电桥或动圈式仪表，只须旋转标准电阻箱上的上的旋钮，按旋钮上的指示数值再X倍率，其总和便是标准电阻箱输出的总和。
三、使用维护注意事项1、装置中的电阻箱只做检定仪表时使用，不能做其它测量使用。
2、使用中电阻箱的各旋钮不得旋转过快。
3、装置中的专用外线电阻必须按被检仪表的规定正确使用。
4、电阻箱应定期依法定计量机构检定。
活塞式压力计的操作
活塞式压力计的操作活塞式压力计是一种测量压力的仪器，主要由压力计体、活塞、压力弹簧、观察窗等组成。
该仪器采用活塞推压量的原理来测量压力大小，因此操作时需要注意一些重要的步骤。
操作步骤1.对仪器进行检查：在进行测量前，先要对仪器进行检查，确认压力计体是否完好无损、活塞是否灵活运动，并检查压力弹簧是否变形或老化。
2.压力计体放置：将压力计体放在平稳的水平面上，以保证其在使用时的稳定性。
3.调整压力弹簧：使用调节机构可以调整压力弹簧的预紧量，根据需要调整预紧量，以使得测得的压力值更加准确。
4.插入被测管路：将被测管路直接插入到压力计的观察窗口中，注意管路的紧密连接，以避免漏气的影响。
5.进行压力测量：插入被测管路后，使用手拉动活塞，进行压力测量。
在操作时，要注意使用适当的力量，避免过度用力导致读数不准确。
6.读取压力值：在压力计压过程中，可以通过观察压力计体内的活塞位置，来读取不同压力值时的位置数据。
根据读数指示值，即可得到被测管路内的压力值。
7.记录测量数据：在完成压力测量后，要及时记录测量数据，包括测量时间、测量值等信息。
同时，也要将测量仪器及时清洗，准备下一次的使用。
注意事项1.保持清洁：在使用活塞式压力计时，要注意保持清洁，避免尘土等物质进入压力计体内，影响测量的准确性。
2.避免过度用力：在操作活塞式压力计时，也需要注意力度的控制，避免过度用力导致测量数据不准确。
3.避免温度影响：活塞式压力计对温度的敏感性较高，在操作前需要保证仪器和被测物品的温度相同，以避免温度影响测量结果。
4.正确存放：在使用完活塞式压力计后，要将其正确地存放在干燥通风的地方，以防止仪器内的松弛过度，影响压力计的准确性。
结论活塞式压力计是一种简单、易于操作的压力测试仪器，可以广泛应用于各种压力测量领域。
在进行操作时，需要注意保持稳定性、力度控制、温度影响等因素，以确保测量结果的准确性。
活塞式压力计的操作步骤
活塞式压力计的操作步骤活塞式压力计是广泛应用于工业生产和实验室测试中的一种压力测量工具。
本文将介绍活塞式压力计的操作步骤，帮助初学者快速上手使用该仪器。
仪器简介活塞式压力计是一种机械式压力计，其测量原理是利用活塞在管道中移动受到压力的变化而引起的位移，通过测量位移的大小来判断管道中的压力大小。
该仪器有以下特点：•量程广，可测量范围从0至1000bar；•手动操作，无需电源；•体积小，便于携带和使用。
操作步骤步骤一：检查仪器在使用前，需要检查仪器是否运作正常，包括检查活塞的密封性能、指针指示准确性和量程范围等。
步骤二：准备工作将活塞式压力计置于平稳的水平面上，松开活塞锁紧螺母，将活塞转至最低处。
准备好压力管道和相关附件装置。
步骤三：连接仪器将压力管道与仪器连接，注意保持连接紧密、稳定，以免产生泄露。
步骤四：充气打开压力源，让气体流入仪器中，观察压力表的指针是否随着气体的增压而上升。
当指针停止运动时，记录下气体达到的压力值。
步骤五：读取数据一旦压力稳定并且已记录压力值，就可以从仪器的压力表上读取该值。
如果需要多次测量，重复步骤四和步骤五直至可靠数据收集。
步骤六：释放气体关闭压力源并缓慢松开活塞锁紧螺母，放松活塞并释放气体。
注意事项在使用活塞式压力计时，需要注意以下事项，以确保测量的准确性和安全性：•不要使用超出仪器量程的压力；•不要用手直接转动活塞，以免受伤；•注意维护仪器密封性，保持仪器清洁；•在使用前，需要仔细阅读说明书并遵循正确的操作流程。
结论活塞式压力计是一种重要的测量工具，广泛应用于工业生产和实验室测试中。
本文介绍了活塞式压力计的操作步骤，希望能够帮助初学者了解该仪器的基本使用方法。
在使用时，需要注意细节，并遵循正确的操作流程，以确保仪器的准确性和安全性。
0.05级活塞式真空压力计技术报告
计量标准技术报告
计量标准名称级活塞式压力真空计标准
装置
计量标准负责人陈湘萍
建标单位名称（公章贵州博学测试科技有限公司填写日期2015年10月
目录
一、建立计量标准的目的…………………………………………………… ( 2 )
二、计量标准的工作原理及其组成……………………………………( 2 )
三、计量标准器及主要配套设备…………………………………………( 3 )
四、计量标准的主要技术指标 (4)
五、环境条件……………………………………………………………( 4 )
六、计量标准的量值溯源和传递框图………………………………………( 5 )
七、计量标准的重复性试验…………………………………………………( 6 )
八、计量标准的稳定性考核……………………………………………………( 7 )
九、检定或校准结果的测量不确定度评定…………………………………( 8 )
十、检定或校准结果的验证…………………………………………………( 10 ) 十一、结论……………………………………………………………………( 11 ) 十二、附加说明…………………………………………………………………( 11 )。
活塞式压力计操作指导
活塞式压力计操作指导一、正确使用活塞式压力计(1)对新购置的活塞压力计要用高标汽油对活塞系统、压力泵、油杯、管路进行反复清洗。
清洗完毕．待汽油全部挥发后，注入清洁的工作介质(变压器油或药用蓖麻油)。
(2)活塞压力计应安置在便于操作，牢固无振动的工作台上，台面用坚固且富有弹性的材料制成。
除放置压力计和砝码外，台面上还应留有适当的空间方便记录和放置必要的工具。
(3)活塞压力计须用水准器进行调整，使承重盘平面处于水平位置，同时保证活塞杆的垂直度。
(4)活塞压力计使用时应缓慢升压和降压，如急速加，减压力．不仅会冲击活塞，面且会有危险。
特别是在活塞有负荷的情况下，用打开帅杯阀门进行减压，则更具危险，这种操作应当禁止。
(5)活塞上加、减砝码时，应轻拿轻放，上下砝码应人槽中。
若砝码偏心，不仅会引起测量误差，而且会加速活塞系统的磨损。
(6)使用活塞压力计时，应接顺时针方向以30～60r／mirl初速度转动砝码，并使承重盘底面对准限止器基面。
(7)压力计使用时环境温度要求：O. 05级、0．2级活塞压力计，使用温度为(20±5)℃。
(8)活塞压力计的检定周期最长为2年。
(9)活塞压力计不使用时，应用防尘罩罩好，以防止灰尘和异物落在仪器上。
二、活塞式压力计的日常维护1.应经常保持压力计清洁，压力计不放在湿度过大的环境中，以免锈蚀。
2.快速接头和活塞缸下端O形圈较易损坏，、若发现泄漏应予以更换。
3.油杯中液面应经常高于油杯过滤器罩子上端面，若一时疏忽，空气将进入预压泵中，造成预压泵失效。
这时应拧松预压泵进油接头，使空气随液体流出而流。
三、工作介质25MPa 以下为变压器油或变压器油与煤油的混合油20 ℃时运动粘度9 ~12 厘池酸值不大于0.05 毫克KOH/ 克。
25MPa 以上（含25MPa ）为癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度20 ~ 25 厘池，酸值不大于0.05 毫克KOH/ 克。
0.05级活塞式压力计计量标准技术报告
计量标准技术报告目录一、建立计量标准的目的…………………………………（3 ）二、计量标准的工作原理及其组成………………………（3 ）三、计量标准器及主要配套设备…………………………（4 ）四、计量标准的主要技术指标……………………………（5 ）五、环境条件………………………………………………（5 ）六、计量标准的量值溯源和传递框图……………………（6 ）七、计量标准的重复性考核………………………………（7 ）八、计量标准的稳定性考核………………………………（8 ）九、检定或校准结果的测量不确定度评定………………（9 ）十、检定或校准结果的验证 (13)十一、结论 (14)十二、附加说明 (14)七、计量标准的重复性试验用该装置，对一只0.25级测量范围(0~60)MPa 的精密压力表，在正常工作条件下，在10.0MPa 点,等精度测量10次，测得值如下： 单位：MPa序号 测量值X iU ＝X i －U 21 10.04 0.00 02 10.04 0.00 03 10.02 -0.02 4×10-4 4 10.04 0.00 05 10.04 0.00 06 10.06 0.02 4×10-47 10.04 0.00 08 10.04 0.00 09 10.06 0.02 4×10-4 10 10.04 0.000 求和 100.42 1.2×10-3求平均值10.04s ＝1)(2--∑n X Xi＝9102.13-⨯＝0.011MPa 该装置的测量重复性为0.011MPa 。
0.05级活塞式压力计标准装置操作程序
0.05级活塞式压力计标准装置操作程序0.05级活塞式压力计标准装置操作程序1．适用范围本操作程序依据《弹性元件式一般压力表、压力真空表和真空表》检定规程和活塞式压力计使用说明书编写。
规定了0.05级活塞压力计标准装置使用时的准备工作要求、项目操作程序和使用后的整理保养要求。
适用于0.05级活塞式压力计标准装置的操作。
2、准备工作及要求2．1、0.05级活塞式压力计应安装在稳定、无震动的工作台上。
2．2、操作前应调整好压力计的水平；检查油量是否充足、油中是否有杂质和污物；将压力计内腔中的空气排除，并检查油路是否畅通。
2．3选择合适的接头、垫圈及板子等配件和工具。
2．4压力计的工作环境温度为（20±5）℃，相对湿度不大于85%，周围空气不得含有腐蚀性气体。
3、项目及操作程序3．1安装好被检压力表，将压力计油杯阀门打开，左旋手轮，使手摇泵的汽缸充满油液。
3．2关闭油杯阀门，打开活塞及被检表的进油阀门，右旋手轮（或上下掀动手柄），产生初压，使底盘升起到与指示板上端相齐为止（YS —6型压力计到活塞杆上的刻线与红漆线相重合为止）。
3．3、增加砝码重量，使之产生所需要的检验压力。
3．4、操作时，需使底盘及砝码以不下于30转/分的角速度按顺时针方向旋转，以克服摩擦阻力的影响。
3．5、操作过程中，应缓慢加压或减压，砝码应轻拿轻放。
增加砝码时，应不断转动手轮，以免底盘下降；减少砝码时应首先降低压力。
3．6操作过程中，如压力计出现故障或需加入介质时，必须先降压，使活塞回到初始位置，待处理完毕后再重新开始检定。
3．7、检定完毕，左旋手轮，使压力下降并逐步卸去砝码，最后打开油杯阀门。
4、整理及保养4．1、将压力计擦拭干净，盖上防尘罩；将砝码放在干燥处并码放整齐。
4．2、压力计每半年应至少进行一次维护保养。
活塞式压力计操作规程
活塞压力计操作规程
一、使用前调整底座螺丝,使压力计处于水平位置,然后向油杯注入变压器或蓖麻油,油位最好达油杯深度的5／6。
二、将被检表与压力计校验接头接好,不得有渗漏,打开油杯进油阀,逆时针退回手轮,将油抽入活塞腔内,关闭进油阀。
三、根据被检仪表的刻度,在砝码盘上加相应的砝码,用手缓慢顺时针旋转手轮,直至砝码上升到刻度线,再用手轻轻转动砝码盘,转速约30转／分,此时被检表的指示值与砝码值之差即为被检表的误差。
每次加砝码后加压时,要用手轻轻转动托盘一次。
四、检定完毕后应先把油抽回,然后打开进油阀,关闭被检表阀门及砝码盘的阀门,取下砝码,当活塞上压力未降到零时,不准先取下砝码。
五、使用完毕一定要将手轮沿顺时针方向旋转到极限位置,砝码及托盘一定要擦干净,不得有任何东西附于上面。
六、压力计真空计在检定真空表时,应将砝码盘往下转180℃,使其处于水平位置,将真空泵上接头从空气输出接头换到抽真空接头上。
七、压力计真空计使用完毕应将剩余的空气(疏空)排掉,切断真空泵电源。
八、在仪器上装卸被检表时,不得一手狞住表,另一手板手轮(或丝杆)以免扭弯丝杆。
九、长期不使用时,在砝码及托盘上涂一层凡士林油防止绣蚀。
摘自：中国石油天然气第六建设公司机械设备安全技术操作规程Q/ZYLJ 05.01-2005。
活塞式压力计操作规程
活塞式压力计操作规程
《活塞式压力计操作规程》
一、前言
活塞式压力计是一种常用的压力测量仪器，广泛应用于各种工业领域。
正确操作活塞式压力计可以保证测量的准确性，提高工作效率，避免事故的发生。
因此，本规程制定了活塞式压力计的操作规程，以确保每位操作人员都能正确使用该压力计。
二、操作步骤
1.准备工作
（1）检查压力计的外观是否完好，有无损坏及严重腐蚀；（2）确认压力计的刻度盘是否清晰可见，刻度是否准确；（3）检查压力计的连接管路是否密封良好，无泄漏现象；（4）准备好所需的压力计标定器具。
2.测量操作
（1）将压力计连接至待测设备的压力管路上，注意连接处应保持干净，并确保连接牢固；
（2）打开被测设备的压力阀门，将压力传递至压力计内；（3）观察刻度盘，记录读数，并确保读数稳定后再进行下一步操作；
（4）关闭被测设备的压力阀门，释放压力，将压力计从测量管路上拆下。
3.记录和存储
（1）将测量所得数据及时记录在测量记录表中；
（2）将测量记录表存档，便于日后查阅和分析。
三、注意事项
1.在操作过程中，应注意安全，避免因操作不慎导致意外伤害发生；
2.操作前应认真检查压力计及其连接管路，确保完好无损；
3.在撤除压力计时应先关闭被测设备的压力阀门，避免剩余压力对操作人员造成伤害；
4.测量记录表的存档要求整齐，方便查阅。
通过对《活塞式压力计操作规程》的认真遵守和执行，可以保证每台活塞式压力计的正常运行和准确测量，为工程设计、设备维护和安全防护提供科学数据支持。
0.05级数字压力计标准装置技术报告
平均值为：P=EP/n=0.401MPa
∑(^-p)2
单次实验标准差S(服从t分布)为：s=»"T=3.16×10-3MPa
任意选取3块同类型的压力表在每块0.4MPa，0.8MPa,1.2MPa处连续测量10
次共得9组测量列，分别按上述计算得到单次实验标准差，如下表:
9组实验标准差计算结果
合并样本标准差SP为：
二、计量标准的工作原理及其组成
压力表工作原理是基于介质通过接头进入弹簧管内在介质压力作用下，迫使弹簧管自由端产生位移，此位移通 过拉杆齿轮传动机构放大，并带动指针遂将被测压力值杂表盘上指示出来。
本标准装置遵循静压平衡原理，使精密表与被检表在一介质压力作用下进
行示值直接比较。整个标准装置由精密压力表和高压压力泵和气压压力泵等配套设备组成。
0.05级数字压力计标准装置技术报告
计量标准技术报告
计量标准名称
0.05级数字压力计标准装置
计量标准负责人
建标单位名称（公章）且
填写日期
一、建立计量标准的目的
（3 ）
二、计量标准的工作原理及其组成
（3 ）
三、计量标准器及主要配套设备
（4 ）
四、计量标准的主要技术指标 （5 ）
五、环境条件
（5 ）
六、计量标准的量值溯源和传递框图 （6 ）
U<y±
由于2
3成立，可忽略力的影响，则上式成为：
IXF≤α
带入前述得出数据有：
M-q=0.004MPa,U==0.035MPa A=2
故存忆-XlWU成立。
计量标准的测量不确定度得到验证，故本装置检定结果的验证符合JJFI033∙2008《计量标准考核规范》要求。
H—、结论
活塞压力计操作规程
活塞式压力计操作规程1、压力计应放在便于操作和坚固的无震的平台上。
2、操作前首先利用水平调节螺丝来校准水平，即须使水平泡的气泡位于中心位置。
3、压力计的工作环境温度为20±10℃，相对湿度80%以下，周围空气不得含有腐蚀气体。
当温度超过20±5℃时应用下式进行温度校正；△P2=P（a1+a2）（20-t）（MPa）式中：P－测量的压力值（MPa）a1，a2－活塞和活塞缸材料的线膨胀系数。
a1=11.7×10-6 /℃a2=17.6×10-6 /℃t－环境温度4、初使用时，首先用汽油清洗压力计各部分，然后在手摇压力泵和测量系统的内腔注满传压介质，并将内腔中的空气排除。
传压介质的油液必须经过过滤，不许混有杂质和污物。
5、压力计中的活塞杆和活塞缸均是精密零件，平时不得轻易拆卸。
其他各部件则应定期清洗和调换传压介质的油液。
清洗和安装时都必须谨慎小心，防止污物和擦布纤维混入。
6、旋转手摇泵的手轮，检查油路是否通畅；若无问题，则即可装上被检查压力表。
其操作步骤：（1）打开油杯阀门，左旋手轮，使手摇压力泵的油缸充满油液。
（2）关闭油杯阀门，打开针形阀，右旋手轮，产生初压，使承重底盘升起，直到与定位指示筒的墨线刻度相齐为止。
（3）增加砝码重量，使之产生所需的检验压力。
增加砝码时，需相应转动压力泵手轮，以免承重底盘下降。
操作时，必须使底盘按顺时针方向旋转，角速度保持在30~120转/分之间。
借以克服摩擦阻力的影响。
（4）检验完毕，左旋手轮，逐步卸去砝码，最后打开油杯阀门，卸去全部砝码。
7、在关闭压力计上的阀门时，务必顺势关闭之（以无泄露现象为准），切勿用力过甚。
操作程序-0.05级活塞
湖南省计量检测研究院作业指导书文件名称：0.05级活塞式压力计标准装置操作程序文件编号：XJEU-03A-14编写：审核：批准：1适用范围本程序适用于精密压力表、数字压力计、压力传感器、压力变送器等的检定（或校准）。
2 依据JJG49-1999《弹簧管式精密压力表和真空表》JJG875-2005《数字压力计》JJG882-2004《压力变送器》JJG860-94《压力传感器（静态）》3 标准器及配套设备0.05级活塞式压力计，真空泵，气体压力源、数字多用表、100Ω标准电阻、电阻箱、直流稳压电源等。
4 被检对象精密压力表、数字压力计、压力传感器、压力变送器等。
5 环境条件要求5.1 环境温度精密压力表：0.4,0.6级，（20±3）℃；0.16,0.25级，（20±2）℃压力变送器：（20±5）℃压力传感器：（20±3）℃数字压力计：（20±5）℃5.2 环境湿度相对湿度85%以下。
5.3 其它条件5.3.1压力变送器，数字压力计所处环境应无影响输出稳定的机械振动。
5.3.2 电动压力变送器，数字压力计周围除地磁场外，应无影响其正常工作的外磁场。
6 操作程序6.1测量前的准备在5.1及5.2环境条件下，至少静止2h方可检定。
被检表检定前，按规程检查外观必须符合要求。
然后安装在被检接口上，并检查密封性。
根据压力输出口平面进行液位高度差修正。
6.2测量过程6.2.1根据检定的点把砝码加在承重套筒托盘上，保证承重套筒与砝码在中间位置，砝码凸台与砝码凹槽配合好（目测以砝码与套筒中间的缝隙均匀为准）。
6.2.2确认所有开关在“开”的位置上，然后关闭泄压阀门。
6.2.3手泵造压，再用压力调节器造压至接近测量值。
6.2.4 缓慢旋转砝码活塞，同时观察活塞转动是否平稳，确认活塞旋转正常时，继续旋转活塞，使得活塞转速在30~60转/分钟之间。
6.2.5确认活塞旋转正常时，增加砝码，顺时针旋转压力调节器增加压力至所测量压力值，同时观察承重套筒和砝码旋转是否平稳。
计量标准技术报告 0.05级数字压力计
计量标准技术报告计量标准名称：0.05级数字压力计标准装置计量标准负责人：胡海利建标单位名称（公章）：滦南县质量技术监督检验所填写日期：2019年12月05日目录一、建立计量标准的目的……………………………………………………….…. ……….……….( 1 )二、计量标准的工作原理及其组成…………………………………………….…. ……….……….( 1 )三、选用的计量标准器及主要配套设备……………………………………….…. ….…………….( 2 )四、计量标准的主要技术指标………………………………………………..…….……………….( 3 )五、环境条件…………………………………………………………………….……..…………….( 4 )六、计量标准的量值溯源和传递框图……………………………………………...……………….( 5 )七、计量标准的测量重复性考核……………………………………………..…….……………….( 6 )八、计量标准的稳定性考核…………………………………………………………………………….( 7 )九、检定或校准结果的测量不确定度评定……………………………………………...………….( 8 )十、检定或校准结果的验证……………………………………………………………..………….( 9 ) 十一、结论………………………………………………………………………………..………….( 10 ) 十二、附加说明……………………………………………………………..……………………….( 11 )六、计量标准的量值传递框图上级计量标准本级计量标准工作用计量器具计量标准名称：0.02级活塞式压力计标准装置准确度等级：0.02级保存机构：唐山市计量测试所计量标准名称：0.05级数字压力计标准装置测量范围：（-0.1～60）MPa准确度等级：0.05级直接比较法直接比较法实际测量情况为在重复性条件下测量1次，以测量算术平均值为测量结果，则可得到：标准不确定度：自由度：()(1)9(101)81v p m n =-=⨯-=被 3.2 输入量p 标的标准不确定度()u p 标的评定输入量p 标的标准不确定度的来源主要是标准数字压力计的不确定度，标准器选用（0～4）MPa 、0.05级数字压力计。
0.05级活塞式压力计标准装置
0.05级活塞式压力计标准装置近年来，随着工业技术的不断进步和压力测量的不断需求，活塞式压力计标准装置作为一种高精度、可靠性强的压力测量设备，得到了广泛的应用。
其中，0.05级活塞式压力计标准装置更是在各个领域中发挥了重要作用。
本文将针对0.05级活塞式压力计标准装置进行深入探讨，从其原理、特点、应用领域等多个角度进行全面评估，以便读者能够全面、深入地了解这一主题。
一、原理0.05级活塞式压力计标准装置是利用活塞在密闭容器内的压缩空气来实现压力测量的。
通过测量活塞的位移和受力情况，可以准确地获取被测压力的数值。
其原理简单清晰，且具有高度的精度和稳定性。
二、特点1. 高精度：0.05级活塞式压力计标准装置具有非常高的测量精度，能够满足对压力测量精度要求较高的场合。
2. 可靠稳定：由于其采用了活塞和密闭容器等关键部件，因此具有较高的可靠性和稳定性，能够在恶劣的工作环境下长期稳定运行。
3. 大量程：0.05级活塞式压力计标准装置的测量范围广，能够满足不同工况下的大量程压力测量需求。
三、应用领域0.05级活塞式压力计标准装置在工业领域中有着广泛的应用，包括但不限于以下几个方面：1. 石油化工：在炼油、化工等领域中，对压力的精准测量是保证生产安全和生产质量的重要环节，0.05级活塞式压力计标准装置能够满足这一领域的高精度压力测量需求。
2. 航空航天：在飞机、火箭等航空航天设备的研发和生产过程中，需要对各种关键部件的压力进行准确测量，0.05级活塞式压力计标准装置能够提供可靠的测量支持。
3. 汽车制造：在汽车发动机、变速箱等部件的生产中，需要对液压系统、气动系统等部件的压力进行精确测量，0.05级活塞式压力计标准装置能够发挥重要作用。
4. 机械制造：在各类机械设备的制造和维护中，压力测量是不可或缺的环节，而0.05级活塞式压力计标准装置能够提供高精度、可靠稳定的测量支持。
总结回顾通过本文对0.05级活塞式压力计标准装置的详细探讨，读者可以全面地了解这一主题。
0.05 级活塞式压力真空计标准装置维护操作规程
0.05级活塞压力真空计标准装置操作维护规程1设备简介0.05级活塞式压力计，用于检验0.2级活塞式压力计及精密压力表。
压力计的工作原理是基于活塞本身重量和加在活塞上的专业砝码重量，作用在活塞面积上所产生的压力与液压容器内产生的压力平衡。
压力计由检验泵和测量系统两部分组成。
2 主要技术参数活塞式压力计/YS-2.5：（-0.1～0.25）MPa活塞式压力计/YS-6：（0.04～0.6）MPa活塞式压力计/YS-60：（0.1～6）MPa；活塞式压力计/YS-600：（0.1～60）MPa准确度等级：0.05级3操作规程3.1 压力计应放在便于操作的工作台上，利用调整螺钉（4）来校准水平，必须使气泡水平仪的气泡位于中间位置。
3.2 压力计的工作环境温度为（20±2）℃，周围空气不得含有腐蚀性气体。
3.3 砝码应放在干燥地点。
3.4 使用前，首先用汽油清洗压力计各部件，然后再手摇泵和测量系统的内腔注满传压介质，并将内墙中的空气排除。
3.5 旋转手摇泵手轮，检查油路是否通畅，若无问题，即可装上被检精密压力表。
3.6 打开油杯（9），作旋手轮，使手摇泵的气缸充满油液。
3.7 关闭油杯（9），打开（6）、（7）、（8）、三个阀，右旋手轮，产生初压，使盘底升起，到与指示板的上端相齐为止。
3.8 增加砝码重量，使之产生所需之检验压力。
增加砝码时，应不断转动手轮，以免使底盘下降；操作时，必须使底盘及砝码以不小于30rad/min的初角速度按顺时针方向旋转，借以克服摩擦力的影响。
3.9 检查完毕，左旋手轮，逐步卸去砝码；最后打开油杯，卸去全部砝码。
4维护4.1 压力计除活塞杆和活塞筒使精密零件，不得轻易拆卸外，其他各部件应定期清洗。
清洗及安装时都必须谨慎小心，防止赃物或檫布纤维混入。
4.2 油液必须过滤，不许混有杂质或赃物；经使用一定时间后，必须重新换油。
4.3 不用时必须盖上防尘罩，以免尘埃进入压力计内。
0.05级双活塞压力真空计标准装置技术报告(双活塞压力计)
③环境温度引起的不确定度分量 。
5.2标准活塞压力计示值标准不确定度 由下列不确定度分量构成：
①标准活塞压力计的准确度引起的不确定度分量 。
②测量时，标准活塞压力计的活塞下端面与精密压力表指针轴之间的液位高度差影响引起的不确定度分量 。
四、标准不确定度评定
1、被测精密压力表重复测量引起的不确定度分量
2. 环境条件：① 温度：（20±2）℃
② 湿度：（40～75)%RH
③ 环境压力：大气压
3. 本次评定所使用的测量仪器：
①名称：活塞式压力计； 型号 ：BHY-0.6B 量程：（0.04～0.6） MPa
②名称：活塞式压力计； 型号 ：BHY－6B 量程：（0.1～6 ）MPa
③名称：活塞式压力计； 型号 ：BHY－60B 量程：（1～60） MPa
设精密压力表的最小分度值为DMPa，检定规程规定，检定人员可以估计到最小分度值的1/10，均匀分布，B类评定，由精密压力表估计误差所引入的不确定度分量： （MPa）
3.环境温度引起的不确定度分量
本实验室，精密压力表的实际检定温度为（20±2）℃，该温度对标准器的影响已包含在标准器的不确定度内，此处不需分析，这里只考虑温度对被检精密压力表的影响，温度影响所产生的最大误差为± ，这里温度系数 0.0004/℃，Pmax为精密压力表的测量上限值，均匀分布，则该精密压力表由环境温度引起的不确定度分量 为：
按规程要求对被测精密压力表测量上限值Pmax处测量10组，0.4级、0.6级上下行程测量一次（N=2），取其平均值做为测量值；0.16级、0.25级上下行程测量二次，取其平均值做为测量值(N=4)；测量数据经以下公式计算，A类评定：
计量标准技术报告-(活塞)
计量标准技术报告
计量标准名称 0.05级活塞压力计标准装置计量标准负责人
建标单位名称有限公司填写日期年月
目录
一、建立计量标准的目的 (1)
二、计量标准的工作原理及其组成 (2)
三、计量标准器及主要配套设备 (3)
四、计量标准的主要技术指标 (4)
五、环境条件 (5)
六、计量标准的量值溯源和传递框图 (6)
七、计量标准的重复性试验 (7)
八、计量标准的稳定性考核 (8)
九、检定或校准结果的测量不确定度 (9)
十、检定或校准结果的验证 (10)
十一、结论 (11)
十二、附加说明 (12)
1
2
3
4 四．计量标准的主要技术指标
（一）计量标准：
1．二等活塞式压力计：型号/规格：BHY-0.6B测量范围：（-0.04~0.6）MPa 2．二等活塞式压力计：型号/规格：BHY-6B测量范围：（0.1~6）MPa 3．二等活塞式压力计：型号/规格：BHY-60B测量范围：（1~60）MPa
准确度：0.05级
制造厂家：太原太航
五．环境条件
项目要求实际情况结论温度（20±5）℃（17～23）℃合格湿度（60%～80%）RH（60%～75%）RH 合格
5
6
7
八、计量标准器稳定性考核
8
9
10
11
12。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.05级活塞式压力计标准装置操作程序
1．适用范围
本操作程序依据《弹性元件式一般压力表、压力真空表和真空表》检定规程和活塞式压力计使用说明书编写。
规定了0.05级活塞压力计标准装置使用时的准备工作要求、项目操作程序和使用后的整理保养要求。
适用于0.05级活塞式压力计标准装置的操作。
2、准备工作及要求
2．1、0.05级活塞式压力计应安装在稳定、无震动的工作台上。
2．2、操作前应调整好压力计的水平；检查油量是否充足、油中是否有杂质和污物；将压力计内腔中的空气排除，并检查油路是否畅通。
2．3选择合适的接头、垫圈及板子等配件和工具。
2．4压力计的工作环境温度为（20±5）℃，相对湿度不大于85%，周围空气不得含有腐蚀性气体。
3、项目及操作程序
3．1安装好被检压力表，将压力计油杯阀门打开，左旋手轮，使手摇泵的汽缸充满油液。
3．2关闭油杯阀门，打开活塞及被检表的进油阀门，右旋手轮（或上下掀动手柄），产生初压，使底盘升起到与指示板上端相齐为止（YS —6型压力计到活塞杆上的刻线与红漆线相重合为止）。
3．3、增加砝码重量，使之产生所需要的检验压力。
3．4、操作时，需使底盘及砝码以不下于30转/分的角速度按顺时针方向旋转，以克服摩擦阻力的影响。
3．5、操作过程中，应缓慢加压或减压，砝码应轻拿轻放。
增加砝码时，应不断转动手轮，以免底盘下降；减少砝码时应首先降低压力。
3．6操作过程中，如压力计出现故障或需加入介质时，必须先降压，使活塞回到初始位置，待处理完毕后再重新开始检定。
3．7、检定完毕，左旋手轮，使压力下降并逐步卸去砝码，最后打开油杯阀门。
4、整理及保养
4．1、将压力计擦拭干净，盖上防尘罩；将砝码放在干燥处并码放整齐。
4．2、压力计每半年应至少进行一次维护保养。
