JJG592007《活塞式压力计》检定规程实施过程中应(参考Word)

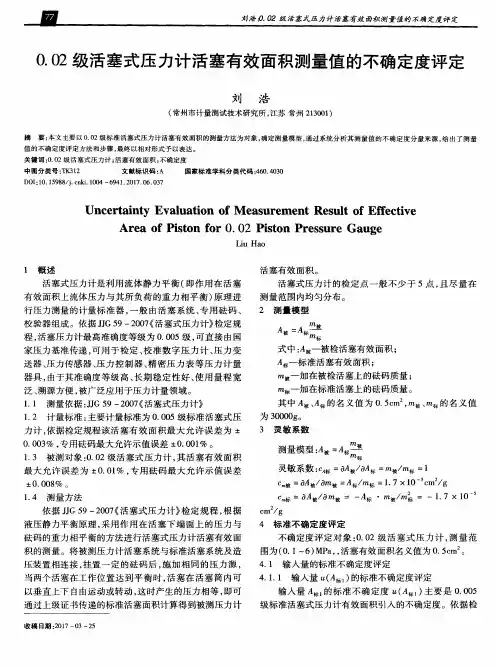

0.02级活塞式压力计活塞有效面积测量值的不确定度评定
Ｏ ． 级 活 塞 式压 力计 活 塞 有效 面 积测 量 值 的不确 定 度 评 定
刘 浩
（ 常州市计量测试技术研究所 ， 江苏 常州 ２ １ ３ ０ ０ １ ）
摘 要： 本文主要 以０ ． ０ ２级标准活塞式压力 计活塞有效 面积的测量方法 为对象 ， 确定测量模型 ， 通过系统分析其 测量值 的不确 定度分量来 源， 给出 了测量
４ 标 准不确 定 度评定
不 确定度 评 定 对 象 ： ０ ． ０ ２级 活 塞 式 压 力 计 ， 测 量 范
围为 （ ０ ． １～ ６ ） ＭＰ ａ ， ， 活塞 有效 面积 名义 值 为 ０ ． ５ ｃ ｍ 。 。
积 的测 量 。将被 测压 力计 活 塞系 统与 标准 活塞 系统 及造 压装 置 相连 接 ， 挂置一定的砝码后 ， 施 加 相 同 的压 力 源 ， 当两个 活塞 在工 作位 置 达 到 平 衡 时 ， 活 塞 在 活 塞筒 内可 以垂直 上下 自由运 动或转 动 ， 这 时产 生 的压 力 相等 ， 即 可 通 过上 级证 书传 递 的标 准活 塞面 积计算 得 到被 测压 力计
±０ ． ０ ０８％ 。
３ 灵敏 系数 测 量模 型 ： Ａ 被＝ Ａ 标
… 标
灵 敏系数 ： ｃ ＾ 标＝Ｏ Ａ 被 ／ Ｏ Ａ 标＝ｍ被 ／ ｍ标＝ １
Ｃ ｍ 被 ＝ａ Ａ被／ａ ， 被 ＝Ａ标／ ， 扎 标 ＝１ ． ７ ×１ ０一 ｛ ３ ｍ ／ｇ
ｃ
ｅ ｌ Ｔ ｌ ／ｇ
《 ｒ 计量与澍试技术》 ２ ０ １ ７丰第４ ４墓ａ ｔ ６期
定规 程 ， ０ ． ０ ０ ５级 活 塞 式 压 力 计 有 效 面 积 最 大 允 许 示 值 误差 为 ±０ ． ０ ０ ３ ％， 因 此采 用标 准不 确 定 度 的 Ｂ类 方 法
一、二等活塞式压力计检定操作规程
一等标准活塞式压力计检定操作规程一：检定前准备工作1、启动空调，室温设臵为20℃，并根据实验室内实测相对湿度值，开启加湿器，控制室内相对湿度在45—75%之间。
2、被检一等标准活塞式压力计进行管路清洗、调装后灌充好工作介质，与DH型压力标准装臵正确连接，并臵于上述恒温下至少4个小时。
3、检查DH压力标准装臵各阀状态、传压介质油是否干净和充分，并将压力伺服器与伺服控制面板电源打开预热。
4、用标准水平仪进行被检压力计与标准压力计水平调整工作。
5、操作各阀与加压泵，进行导压管路排空作业。
6、准备好其它辅助设备（包括：一类一级、三级标准天平，二等工作砝码，千分表，秒表等）。
二：进行被检压力计的外观检查1、记录名称、器号、测量范围、准确度、制造厂家与出厂年月。
2、检查活塞压力计的承重盘、活塞筒应安装正确、配合良好，器号与专用砝码号一致。
3、用手拨转活塞，活塞应灵活旋转，不得有明显卡阻、频变现象。
其表面应光滑，无影响计量性能的锈点。
4、活塞、承重盘与专用砝码无砂眼和明显损伤。
三：进行承重盘平面对活塞轴线垂直度的检查1、将水平仪放于承重盘中心处，在不转动承重盘的情况下，将水平仪水平或转动90°摆放调整压力计水平调整螺钉，反复进行承重盘水平调整。
2、分别将水平仪放在0°或90°的位臵上，在每个位臵上将承重盘转动90°和180°，观察水平仪气泡位臵的偏移量不应超出计量检定规程对该指标的要求。
四：活塞转动延续时间的测量1、加压至被检压力计量程的50%，并使被检活塞处于工作平衡位臵。
2、以每10秒20转的初旋转速度顺时针转动活塞，并开始计时，至活塞完全停止时记录转动延续时间。
3、如此反复3次，其中须有两次的记录值满足检定规程对该项指标的要求。
五：活塞下降速度的测量1、加压至被检压力计的量程上限，并使被检活塞处于工作平衡位臵。
2、关闭活塞传压截至阀，并以每分钟60转的速度顺时针转动活塞承重盘与砝码。
2007年第95号
JJG727-1991
JJG160-2007
标准铂电阻温度计检定规程
2007-06-14
2007-12-14
代替JJG160-1992
JJG716-1991
JJG859-1994
JJG194-2007
方箱检定规程
2007-06-14
2007-12-14
代替JJG194-1992
JJG272-2007
空盒气压表和空盒气压计检定规程
2007-06-14
2007-12-14
代替JJG272-1991
JJG274-2007
双管水银压力表检定规程
2007-06-14
2007-12-14
代替JJG274-1981
JJG370-2007
在线振动管液体密度计检定规程
2007-06-14
2007-12-14
2007年第95号
关于发布《活塞式压力计检定规程》等
15个国家计量技术法规的公告
根据《中华人民共和国计量法》有关规定，现批准《活塞式压力计检定规程》等15个国家计量技术法规发布实施。
编 号
名 称
批准日期
实施日期
备 注
JJG59-2007
活塞式压力计检定规程
2007-06-14
2007-12-14
代替JJG59-1990
技术法规 公告
印送：各省、自治区、直辖市质量技术监督局，各全国专业计量技术委员会
国家质检总局办公厅2007年6月25日印发
2007-12-14
代替JJG749-1997
JJG1025-2007
恒定加力速度建筑材料试验机检定规程
2007-06-14
热工实验室建标
0.24 0.16 0.1 0.064 0.04 0.024 0.016 0.01 0.0064 0.004 0.0024 0.0016 0.001 0.00064 0.0004 0.00024 0.0004
14.3 9.1 5.7 3.4 2.3 1.4 0.9 0.6 0.3 0.2 0.1 0.1 0指针式压力表检定方案
• 压力泵配套标准数字压力计 准确度范围0.02%FS或0.05%FS • 配合软件完成半自动压力校准 • 功能 校准低等级压力表 校准变送器 • 2700G - 标准数字压力计
压力范围：-100kPa ~ 70MPa 准确度：0.02%FS
• 比较法——以标准温度计为参考
• 工业铂铜热电阻 • 工业热电偶 • 标准水银/玻璃温度计 • ……
Fluke Calibration
4
检定方法和依据——温度
• 热电偶的检定 – 检定规程主要为
• JJG 351-1996 《工作用廉金属热电偶》（最常用） • JJG 75-1995 《标准铂铑10-铂热电偶》 • JJG 833-2007 《标准组铂铑10-铂热电偶》
Fluke Calibration
6
工业热电阻、热电偶检定需要考虑的问题
• 电测仪器的性能
• 工业铂电阻检定要求达到0.005级（电阻测量准确度50ppm） • 数字表量程固定项量程误差不能忽略：0.00x%读数+0.000x%量程 • 电流换向、三线制测量 • 热电偶毫伏测量仪表容易获得，冷端补偿问题
热工计量实验室的建标方案 及应考虑的问题
Fluke Calibration
1
介绍内容
热工实验室——温度、压力
• 开展的检定工作 • 检定方法和依据 • 需要考虑的问题 • 建标解决方案
活塞式压力计操作规程

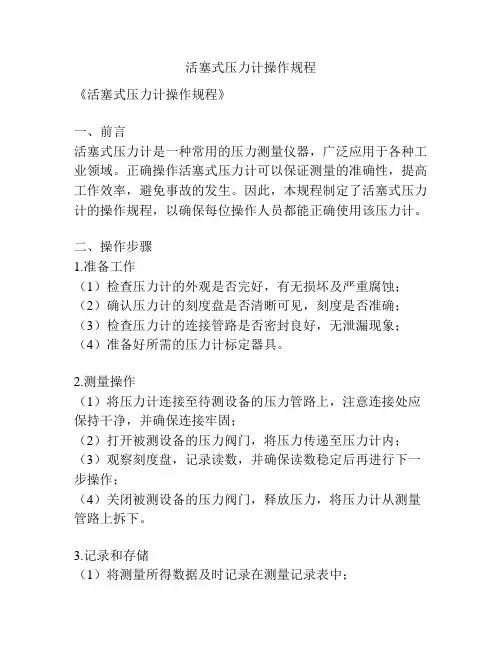

活塞式压力计操作规程
《活塞式压力计操作规程》
一、前言
活塞式压力计是一种常用的压力测量仪器，广泛应用于各种工业领域。
正确操作活塞式压力计可以保证测量的准确性，提高工作效率，避免事故的发生。
因此，本规程制定了活塞式压力计的操作规程，以确保每位操作人员都能正确使用该压力计。
二、操作步骤
1.准备工作
（1）检查压力计的外观是否完好，有无损坏及严重腐蚀；（2）确认压力计的刻度盘是否清晰可见，刻度是否准确；（3）检查压力计的连接管路是否密封良好，无泄漏现象；（4）准备好所需的压力计标定器具。
2.测量操作
（1）将压力计连接至待测设备的压力管路上，注意连接处应保持干净，并确保连接牢固；
（2）打开被测设备的压力阀门，将压力传递至压力计内；（3）观察刻度盘，记录读数，并确保读数稳定后再进行下一步操作；
（4）关闭被测设备的压力阀门，释放压力，将压力计从测量管路上拆下。
3.记录和存储
（1）将测量所得数据及时记录在测量记录表中；
（2）将测量记录表存档，便于日后查阅和分析。
三、注意事项
1.在操作过程中，应注意安全，避免因操作不慎导致意外伤害发生；
2.操作前应认真检查压力计及其连接管路，确保完好无损；
3.在撤除压力计时应先关闭被测设备的压力阀门，避免剩余压力对操作人员造成伤害；
4.测量记录表的存档要求整齐，方便查阅。
通过对《活塞式压力计操作规程》的认真遵守和执行，可以保证每台活塞式压力计的正常运行和准确测量，为工程设计、设备维护和安全防护提供科学数据支持。
活塞压力计检定规程
活塞压力计检定规程活塞压力计是一种用于测量液体或气体压力的仪器。
在工业生产和实验室中广泛应用，能够准确地测量压力，并将压力转化为可读的数值或信号输出。
为了确保活塞压力计的准确性和可靠性，在使用前需要进行检定。
活塞压力计的检定是指通过与已知准确度的标准压力计进行比较，来验证和校正活塞压力计的测量准确度。
检定的目的是确保活塞压力计的测量结果与实际压力值相符，以保证生产和实验的质量和安全性。
活塞压力计的检定规程主要包括以下几个环节：1. 检定前准备在进行检定之前，需要确认活塞压力计的型号、量程和精度等参数，并准备好所需的标准压力计和校验装置。
同时，需要检查活塞压力计的外观是否完好，管路连接是否紧密，以及是否存在损坏或漏气等情况。
2. 校验装置的选择校验装置是与活塞压力计连接的仪器，用于提供已知准确度的标准压力值。
校验装置的选择应根据活塞压力计的量程范围和准确度要求进行确定。
常用的校验装置包括标准压力表、压力发生器和压力控制器等。
3. 检定方法根据活塞压力计的工作原理和要求，选择合适的检定方法。
常用的检定方法包括静态法、动态法和比较法等。
静态法是通过逐渐增加或减小压力，观察活塞压力计的指针或显示屏上的数值变化来确定其准确度。
动态法是通过在一定时间内改变压力，并记录活塞压力计的输出变化，来评估其稳定性和响应速度。
比较法是将活塞压力计与标准压力计同时连接到同一校验装置上，通过对比两者的输出值来判断活塞压力计的准确度。
4. 数据记录与分析在进行检定过程中，需要记录活塞压力计和标准压力计的输出值，并进行比较和分析。
数据记录应包括压力值、时间、环境温度等相关信息。
通过对比和分析数据，可以评估活塞压力计的准确度和稳定性，以及是否需要进行校准或维修。
5. 检定结果的评估与报告根据检定结果，对活塞压力计的准确度和稳定性进行评估。
如果检定结果符合要求，则活塞压力计可以继续使用；如果检定结果不符合要求，则需要进行校准或维修。
JJG59-2007《活塞式压力计》检定规程简释
１ 规 程将 旧规程 合 并 为一 个规 程 ， 大 了适 用 覆 ． 新 增
盖面。
２新 规程 将 原来适 用 范 围的 量限 扩展 到５ ０ ａ ． ０ ＭＰ 。 ３新规 程对 活塞 式压 力计 准确 度等级 提 出 了新 的 分 ．
类方 式 ：． ５ 、．１ 、．２ 、．５ 。 ００ 级 ００ 级 ００ 级 ００ 级 较之 旧规程 ， ０ 不 再 提 工作 基 准 、 等 、 等 的 说法 ， 一 二 且增 加 了Ｏ０ 级 ， ．ｌ 删 除 了原 三等 （ ．级 ） ０２ 。 ４新规 程对 活塞式 压 力计测 量下 限提 出 了要求 和相 ． 应考 核 的技 术 指 标 ，厂家 在 产 品 出厂 时 标 明 的 测量 下
究 院共 同承担 。 经起 草 小组 共 同努 力 ， 时两年 ， 历 新规 程
在 新规 程颁 布 之前 。 国压 力量传 系 统 中使 用 的各 我
级 标 准器 都 采 用 和２ 世 纪５ 年 代 苏 联 制 造 的 活塞 式 压 ０ ０ 力计相 同结 构 和 材质 的活 塞式 压力 计 。 该 类 型的 活塞 而 式 压 力 计 存 在 不 少 缺 陷 ，例 如 ：旧 规 程 规 定 ： １ ６ （ ～ ０）
技术篇 Ｉ技 术 培 训
ＪＧ ９２０（ Ｊ ５—０７活塞式压力计》 检定规程简释
口 屠 立 猛
一
、
起 草 说 明
际建 议要求 的活 塞式 压力 计 ， 能满 足压 力量 值 传递 的 并 需 求 。０４ ， ２ ０ 年 由全 国压 力计 量技 术委 员 会提 出 申请 ， 经 国家质 检 总局批 准 立项 修 订《 塞式 压力 计》 定规 程 。 活 检
（ 别 力 ）以及活 塞 自由转动 的延 续 时间 等技 术 指标 都 鉴 受 到很 大影 响 ， 而直 接 影响 测量 的 准确 度 。 如 ： 从 下 ：
JJG59—2007活塞式压力计规程解读
０
．
压力值 在 测量范 围下 限 以下 时 ，
为 测量 范 围下 限 的
－
压 力值在 测量 范 围内 时，为
实际测量 压力 值 的 ±０ ０ ％ ．１ 压 力值在 测量 范 围内 时，为 实际测 量压 力值 的 ±０ ０ ％ ．２
计。
二 是 新 版 规 程 对 活 塞 等级 提 出
新 规 程 中 给 出 了 各 准 确 度 等级
规程 针对 液体 （ ）介质 简单 活塞压 新 的分 类 方 式 ， 即 以级 划分 ，分 别 下的最 大允许 误差 ： 油
力 计 。随 着 活 塞 式压 力计 研 究 和 生 产 水 平 的 提 高 ，参 考 国 际建 议 ，我 国于 ２ ０ 年颁 ０７
型 活 塞 压 力 计 和 可 控 间 隙 活 塞 压 力 体 （ ） 质 活 塞 压 力 计 ，量 程 直 到 动 是 为 便 于 量 传 ０ ０ 级 的数 字 压 力 油 介 ．２
计 ；按照 介质可 分为 液体 介质活 塞式 压力 计和 气体 介质 活塞 式压 力计 。本
５ Ｍ Ｐａ。 ００
布 了 Ｊ Ｇ５ －２ ０ 活 塞 式 压 Ｊ ９ ０７ 力 计 国家 计 量 检 定 规 程 ，
准确 度 等级
最 大允 许误差
０
．
Hale Waihona Puke ０５ ０ 级 ０ 级 １压 力值 在测 量范 围下 限以下 时 ，
为测 量范 围下 限的 ±０ ０ ５ ．０ ％
压力 值在 测量 范 围内 时，为
一
（ ． ０ 级 ）、 Ｊ Ｇ１ ９ ９ ０ 的提 法 ，这是符 合计量 器 具等级 使用 ００ ５ Ｊ ２ －１ ９ （ ０ 原 则的 ，即等 用于 加修正值 使 用 ，级 ０． ２
2007《活塞式压力计》检定规程释义
以上两条解释引用自JJF1001-1998《通用计量术语及定义》，可以看出，简单活塞式压力计有起始压力，那么从起始压力到压力范围上限可以称为标称范围；而简单活塞式压力计的测量范围可以解释为能满足规定极限要求的压力范围。所以，旧规程规定测量上限的10%则应是测量范围的下限。
4.新规程对活塞式压力计测量下限提出了要求和相应考核的技术指标，厂家在产品出厂时标明的测量下限，必须考虑是否符合新规程规定的技术指标和要求，从而避免名义上量程覆盖而实际上却无法正常进行量传，不能保证量值的准确一致。
5.新规程对活塞转动延续时间的指标和检定方法作了较大改动，将负荷压力从过去测量上限的一半，降至测量范围下限，从而保证在使用时，压力计在整个测量范围都能保持良好的技术状态和计量性能。
6.3检定方法
6.3.6活塞转动延续时间检定
按测量范围下限(测量范围下限无法确定的按测量范围上限的10%计算)的负荷压力用校验器造压使活塞处于工作位置，并以(20±1)r/10s的角速度按顺时针方向转动。活塞自开始转动至完全停止的时间间隔为活塞转动延续时间。活塞转动延续时间检定3次，取其平均值。
7.新规程对活塞式压力计密封性提出了较高的要求。
8.新规程规定，在检定活塞有效面积时，可采用起始平衡法和直接平衡法。
9.由于质量测量手段的提高，新规程对专用砝码质量不确定度提出了较高的要求。并对准确度等级高的活塞式压力计的专用砝码明确了材质要求，如:考虑磁力对压力计的影响，0.02级以上(含0.02级)的活塞式压力计专用砝码应采用无磁金属材料。
Δ=±(0.05%×0.2MPa)=±0.001MPa；若0.1MPa压力最大允许误差为±0.001MPa，就是±0.1%，达不到±0.05%的要求。而压力在(0.2～6)MPa时，最大允许误差:
活塞式压力计专用砝码质量计算及量值溯源问题分析
变化较 大 的地 区 ， 如 乌鲁木 齐 ， 这 种差 异更 为 明显 。
附录 Ｄ 中， 乌 鲁 木 齐 市 的重 力 加 速 度 为 ９ ． ８ ０ １ ５
Ｉ Ｉ １～
，
通 过公 示 （ １ ） 计 算 出 的乌 鲁木 齐 自治 区计 量 院 的重
函
计 量与 测 试 技术 Ｄ ７ ５丰 ４ ２卷第 ５ 瑚
活 塞 式 压 力计 专 用砝 码 质 量 计算 及 量值 溯 源 问题 分 析
高 颖 暴 鑫 吕 伟 郑 金 娟
（ 中国飞行试 验研究 院 ， 陕西 西安 ７ １ ０ ０ ８ ９ ）
摘 要： 本文重点分析 了液体活塞式压力计专用砝码质量在计算过程及量值溯 源过程 中存在 的问题 ， 并针对问题提出 了合理性 的建 议或解决方法 ， 有 助于
Ｊ Ｊ Ｇ ５ ９—２ ０ ０ ７ （ （ 活塞 式压 力计 检定规 程 》 中， 分 别给 出 了检 定 上 限 为 ６ ＭＰ ａ以下 （ 含６ ＭＰ ａ ） 及 测 量 上 限 大 于
２ ５ ＭＰ ａ （ 含２ ５ ＭＰ ａ ）的 活塞式压 力计 专用 砝码 、 活塞 及其 连 接件 的质 量 计 算 公 式 。在 两 个公 式 中 ， 重力加速度 ｇ 为一 重要影 响参 量 。
式压 力计输 出标 准压 力 的精度 。
１ 重力加 速度 对活 塞 式压 力计 专 用 砝码 质 量 计 算 结果
的影 响分 析
ｍ ） 及距其约 ６ ０公 里 的 阎 良 （ 取 其 实 测 重 加 速 度
９ ． ７ ９ ４ ８ ｓ ｍ ） 地 区为例 ， 计算某一测 量范 围 （ ０ ． １～６） ＭＰ ａ 、 活 塞有 效 面积 Ａ 。＝０ ． ５ ０ ０ ５ ９ ３ ３ ｃ ｍ 、 准 确 度 等 级 为 ０ ． ０ ５级活 塞式 压力 计 的一 块 不锈 钢 砝码 的真 空质 量 ， 计
活塞压力计检定规程宣贯讲义
活塞式压力计检定规程宣贯讲义二○○八年九月目录一、概述二、规程调研说明三、规程修订说明四、规程内容及解释一、概述JJG59-2007《活塞式压力计》国家计量检定规程2007版已颁布，它是将JJG59-1990《二、三等标准活塞式压力计》、JJG129-1990《一等标准活塞式压力计》和JJG727-1991《工作基准活塞式压力计(试行)》三个检定规程合并。
由中国计量科学研究院、上海市计量测试技术研究院和江苏省计量测试技术研究院为主要起草单位修订本规程。
二、调研情况1．生产情况：当前国内生产活塞压力计的公司、企业主要有：上海自动化仪表四厂、天津技术监督局试验工厂（天津普润科技发展有限公司）、上海敏榆实业、太航仪表厂、西仪压力仪表厂等厂家。
生产的活塞压力计等级包括0.05级，0.02级，0.01级以及0.005级。
主要产品为油介质活塞压力计、部分厂家在生产气、水或其它介质活塞压力计。
产品的量程范围从真空直到500MPa。
油介质活塞压力计的主要形式为简单活塞、顶置砝码、手动操作、活塞组材质多为工具钢、介质多为煤-变混合油以及蓖麻油（高压）。
2．使用情况：目前国内使用的活塞压力计大部分是国产，主要是油介质活塞，部分特需企业、事业单位在使用水介质、气体介质活塞压力计。
主要使用单位有省市各级计量单位、大型国有企业计量部门、传感器/变送器/数字压力计生产厂家、学校（大专院校）与研究院所。
国内部分用户在使用进口活塞压力计，使用的活塞压力计类型也从最早的国内没有生产的高等级气体活塞压力计、超高压活塞压力计，到现在的进口与国内量程、等级相似的活塞压力计。
3．开展工作情况：在使用活塞压力计的用户中，省市计量部门以及重要的专业计量站/所主要用于量值传递工作，部分计量站/所用于直接测量压力值，厂矿计量部门主要用于直接检测压力表、数字压力计或压力传感器/变送器。
学校与研究院所的主要用途为实验研究。
4．起草人在2004年、2005年多次与天津技术监督局试验工厂周子奇厂长（天津普润科技发展有限公司）、上海敏榆实业有限公司王廷锷经理、以及太航仪表厂、西安仪表厂等同事沟通与面谈，并与各计量院所同事广泛交流。
活塞式压力计通用技术规范
活塞式压力计通用技术规范本规范对应的专用技术规范目录活塞式压力计采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写技术规范专用部分中“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
5、技术规范专用部分由项目单位根据工程情况编写，其中带“××”的文字和技术参数及“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写；表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“—”表示。
6、投标人应逐项响应技术规范专用部分中相应内容。
填写投标人响应部分，应严格按技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供相应试验报告。
7、货物需求一览表中数量各项目单位和设计院必须填写，如不能确定准确数量，可以填写估算数量。
目录1总则 .............................................................................................................................. 错误!未定义书签。
活塞式压力计检定和使用中相关问题探讨
活塞式压力计检定和使用中相关问题探讨摘要：作为一种比较理想的压力计量仪器，活塞式压力计具有非常明显的优点，包括使用便利、测量范围广、性能稳定性强、准确度高等。
本文对活塞式压力计检定和使用中的相关问题进行了简要的探讨，并分析了活塞式压力计的检定造成影响的因素，希望能够保障活塞式压力计的检定和使用过程中的准确性。
关键词：活塞式压力计；使用；检定引言活塞式压力计在量值传递和压力计量中都具有显著的优势，在合理保管的情况下，活塞式压力计的使用寿命可以达到三十年，而且具有良好的稳定性。
活塞式压力计的量值可以达到0.002%，具有较高的准确性。
并且具有广泛的测量范围，其能够测量-0.1MPa至2500MPa的范围。
2007年国家质量监督检验总局颁布并实施了JJG59-2007《活塞式压力计》检定规程，活塞式压力计的性能指标都有所提升。
近几年来，国内外活塞式压力计型号较多，活塞的尺寸也千差万别，仅仅根据检定规程得到的活塞式压力计检定结果和实际情况有很大差异，这将直接影响到压力量值传递。
1.活塞式压力计的工作原理活塞式压力计的工作理论基础是流体静力学和帕斯卡定律。
在活塞面积确定的情况下，测量的压力和专用砝码、砝码托盘和活塞之间会产生相互平衡的力，这样就能对压力进行测量。
2.活塞式压力计的检定和使用在活塞式压力计的检定过程中，活塞有效面积的检定是最为重要的一项，它还包括活塞有效面积的周期变化率、活塞转动的密封性、活塞的鉴别力、转动的下降速度和持续时间、活塞的垂直度、专用砝码的质量等[1]。
在活塞式压力计的检定和使用中，活塞的有效面积是最重要的检定项目。
在活塞杆和活塞筒之间的流动介质的中立面面积就是所谓的活塞组件的有效面积。
一般情况下活塞有效面积约为二分之一的活塞间隙面积和活塞杆面积。
作为一个压力和温度函数，在计算活塞组件的有效面积时要对其进行换算，换算成20℃和零压力条件下的活塞组件有效面积。
在对活塞组件有效面积进行检定时，主要的检定方法就是在用一个检验器上安装标准活塞式压力计和被检活塞式压力计，也可以使用管路来连接标准活塞式压力计和被检活塞式压力计，并对活塞的垂直位置进行调整。
活塞式压力计维护检修规程
活塞式压力计维护检修规程1 用途1.1 适用于弹簧管式精密压力表的检定。
2 技术特性2.1 测量范围：0~60MPa.2.2 精度：0.05级3 准备工作3.1 将砝码擦净，放于活塞压力计旁边。
3.2 检查油路是否漏油、堵塞。
3.3 擦拭被检表表面的灰尘、油迹，对压力表接头做清洁处理之后，再将被检表装于活塞压力计的表接头上，如是氧气表则应用油水隔离器使氧气表与活塞压力计的介质隔离开。
3.4 检查油杯内盛油情况，油位最好达到油杯深度的5/6。
3.5 调整活塞压力计底部旋钮使压力计达到水平位置。
3.6 排净油路内的气泡。
3.7 目测被检表,看其外观是否良好。
4 操作步骤4.1 打开进油口阀门，反时针转动手轮，使油吸入气缸内。
4.2 关闭进油阀，打开通往活塞和被检表的油路阀门，把所需的砝码平稳地放在托盘上，顺时针转动手轮，缓缓加压，同时转动砝码托盘，使其以不小于30转/分的速度顺时针转动。
4.3 当砝码托盘升起，并与定位指示办刻度线平齐时，停止加压，此时即可对精密压力表进行检定。
4.4 检定点的确定，把被检表的表盘分度分成不少于10点的等分点，作为检定点。
4.5 零点检定，打开进油阀，使压力计输出压力为零，轻敲表壳，记下轻敲表壳前后被检表的示数并填入记录表中。
4.6 第二个检定点的检定，关闭进油阀，将相当于第二个检定点的压力的砝码放在托盘上转动手轮加压并转动砝码托盘，直至托盘浮起并与指示板刻度线平齐，停止加压，记下读数填入记录表中，轻敲表壳后再次读数并填表。
4.7 其他各检定点的检定。
依次按所确定的检定点进行加压，检定方法同上。
4.8 当达到测量上限后，停止加压，轻敲表壳，记下前后两次的示数，并将其填入表格中，耐压3分钟后，按原检定点降压回检。
4.9 降压回检第一个检定点的检定，逆时针转动手轮，降压、取下相应的砝码，使压力检定倒数第二个检定点，读取轻敲表壳前后的示值，并填入表中。
4.10 按原检定点依次降压，反时针旋转手轮，读数并填表，当压力降为接近常压时，打开进油口阀门，顺时针转动手轮，使其恢复原位，取下砝码盒被检表。
校准和测量能力CMC的表示方式培训资料
校准和测量能力CMC的表示方式培训资料一、CMC的特点和表示方式校准和测量能力（CMC）在国际计量局（BIPM）和区域计量组织（RMO）框架内的各国家计量院签发的校准和测量证书互认活动中经常采用校准和测量能力（Calibration and Meas U rement Capability , CMC）。
校准和测量能力是通常提供给用户的校准和测量水平，它一般用置信概率p=95％的扩展不确定度U95或用包含因子k=2的扩展不确定度U 表示。
校准和测量能力是在常规条件下的校准中可获得的最小的测量不确定度，有时也称为最佳测量能力。
获认可的校准实验室在证书中报告的测量不确定度，不得小于（优于）认可的CMC。
CMC和建标报告中的不确定度的区别在建立计量标准时，JJF 1033一2008《计量标准考核规范》规定，应在《计量标准技术报告》中给出不确定度。
这时的检定和校准，测量仪器、测量方法和测量程序是固定不变的，测量对象是类似的，并且满足一定要求。
测量人员可以不同，但均是经过培训的合格人员。
同时测量过程是在由检定规程、校准规范等技术文件所规定的重复性条件下进行的。
一般说来，这时的测量不确定度会受测量条件改变的影响。
但由于测量条件已被限制在一定的范围内，只要满足这一规定的条件，其测量不确定度就能满足使用要求。
对于这类常规的测量工作，进行测量不确定度评定时应假设其环境条件正好处于合格条件的临界状态。
这样评定得到的测量不确定度是在规定条件下可能得到的最大不确定度。
也就是说，在实际的测量中只要测量条件满足要求，测量不确定度肯定不会大于此值。
通常就将此不确定度提供给用户，这样做的好处是不必对每一个测量结果单独评定其不确定度，除非用户对测量不确定度另有更高的要求。
（CMC）的表示方式：特别注意当被测量的值是一个范围时，CMC通常可以用下列一种或多种方式表示。
a) CMC用整个测量范围内都适用的单一值表示；b) CMC用范围表示。
JJG59-2007《活塞式压力计》检定规程实施过程中应注意的问题
JJG59-2007《活塞式压力计》检定规程实施过程中应注意的
问题
孙晓全;吴非洋
【期刊名称】《中国计量》
【年(卷),期】2009()12
【摘要】一、JJG59—2007实施后原有活塞式压力计的更新或改造 JJG59—2007《活塞式压力计》检定规程（以下简称“新规程”）已于2008年11月1日起实施。
按照国家质检总局质检办量函[2008]1号文的要求，各计量院所及有关单位需要按照新规程有关要求对原有活塞式压力计标准装置进行更换或改造。
根据新规程的有关技术要求．原有活塞式压力计可以按照以下方案进行更新或改造。
【总页数】2页(P96-97)
【关键词】活塞式压力计;检定规程;国家质检总局;标准装置;改造;计量院
【作者】孙晓全;吴非洋
【作者单位】河南省计量科学研究院;河南省大气探测技术保障中心
【正文语种】中文
【中图分类】TH823.2;U473.8
【相关文献】
1.检定活塞式压力计应注意当地重力加速度值 [J], 周棣华
2.活塞式压力计检定弹性元件式精密压力表注意的问题 [J], 罗涛
3.执行现行活塞式压力计检定规程应注意的问题 [J], 许新民
4.JJG59-2007《活塞式压力计》检定规程简释 [J], 屠立猛;
5.JJG59-2007《活塞式压力计》检定规程中存在的问题 [J], 戴孝华
因版权原因，仅展示原文概要，查看原文内容请购买。
使用活塞式压力计进行压力测量时需注意的几个问题
使用活塞式压力计进行压力测量时需注意的几个问题冯齐斌;秦亭亭;洪扁;徐煦【摘要】介绍了活塞式压力计的原理、结构及特点,讨论了使用活塞式压力计进行压力测量时,专用砝码质量、使用地点重力加速度、高度差、压力变形等因素对压力量值的影响,从而保证测量的准确可靠.【期刊名称】《仪器仪表用户》【年(卷),期】2019(026)010【总页数】3页(P35-37)【关键词】活塞式压力计;专用砝码;重力加速度;高度差;压力变形【作者】冯齐斌;秦亭亭;洪扁;徐煦【作者单位】上海市计量测试技术研究院,上海 201203;上海市计量测试技术研究院,上海 201203;上海市计量测试技术研究院,上海 201203;上海市计量测试技术研究院,上海 201203【正文语种】中文【中图分类】TH0 引言活塞式压力计是以帕斯卡定律和流体静力学力平衡原理为基础进行测量压力的计量器具。
其工作原理的计算公式为p = F/A，即由已知活塞有效面积A、已知专用砝码质量F，通过计算求得压力量值p。
活塞式压力计主要由活塞系统、专用砝码和校验器组成[1]，其中活塞系统包含活塞和活塞筒。
其原理结构图如图1 所示。
由于活塞的有效面积和专用砝码质量可以精确测量，所以活塞式压力计的准确度较高，且具有良好的稳定性，在压力计量技术中，通常作为压力计量标准器使用。
1 活塞式压力计在压力量值传递中需注意的几个问题活塞式压力计在使用前都需要送计量技术机构进行溯源，计量技术机构依据检定规程的要求进行各个项目的检定或校准，检定合格出具检定证书，校准证书一般给出活塞的有效面积值、砝码的实测值及其测量不确定度。
工作中遇到很多企业的技术人员，他们都能按照计量管理的要求将设备按时送检，但由于缺乏对活塞式压力计的了解，认为拿到证书就能使用了，导致在使用活塞式压力计进行压力量值传递时引入了多种系统误差，使得产品的计量性能出现偏差，从而在产品的型式评价、质量抽查、委托计量检定中出现问题，造成经济损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JJG59-2007《活塞式压力计》检定规程实施过程中应注意
一、JJG59-2007实施后原有活塞式压力计的更新或改造
JJG59-2007《活塞式压力计》检定规程(以下简称“新规程”)已于20 08年11月1日起实施。
按照国家质检总局质检办量函[2008]1号文的要求，各计量院所及有关单位需要按照新规程有关要求对原有活塞式压力计标准装置进行更换或改造。
根据新规程的有关技术要求，原有活塞式压力计可以按照以下方案进行更新或改造。
1.原一等(0.02级)及以上的活塞式压力计由于专用砝码材质及部分
工作介质都有所变更，因此，这些活塞式压力计必须更换成符合新规程要求的活塞式压力计。
2.原二等(0.05级)活塞式压力计的更新或改造又可以分为以下几种
情况:
(1)测量上限为25MPa及以上的活塞式压力计由于工作介质有所变更，必须更换。
这是因为新规程对于高压活塞式压力计使用的工作介质提出了新的要求，将原来的蓖麻油改为癸二酸二脂或癸二酸异辛脂。
该条的实施对活塞式压力计的生产工艺提出了更高的要求，同时也提高了高压活塞式压力计工作时的灵敏性，原有活塞式压力计如果仅仅只更换工作介质会使其下降速度和密封性两项指标达不到要求。
(2)测量上限为0.6MPa和6MPa的活塞式压力计虽然工作介质没有变更，但是新规程对活塞式压力计的延续时间和下降速度提出了更高的要求。
我们对此进行了大量的实验。
实验结果证明，不进行改造就能够符合新规程要求的可能性不大。
为此，我们对0.6MPa和6MPa活塞式压力计进行了大量的改造试验。
从试验数据来看，通过对活塞底盘、活塞杆和活塞套筒的改造，有部分活塞可以达到新规程的要求，这些活塞式压力计的校验器和专用砝码经改造后可以继续使用，比购置新仪器节约一定的费用。
二、关于以数字压力计作为主标准器建标的问题
由于活塞式压力计需要进行更换或改造，部分使用单位提出了以数字压力计替代活塞式压力计作为主标准器进行建标的问题，对此提出如下建议:
1.根据国家有关规定，可以使用数字压力计作为计量标准主标准器，这一点在计量标准名称代码目录和JJG875-2005《数字压力计》检定规程中都有所体现。
与活塞式压力计相比，数字压力计具有重量轻、便于携带、能够连续显示压力值等优点，在现场检定和微压检定方面具有明显的优势，但是活塞式压力计作为传统的基(标)准仪器，在稳定性、耐用性和经济性方面的优势是其他压力计无法替代的。
例如:活塞式压力计的允许误差是相对误差，而数字压力计的允许误差为引用误差，常用的4台活塞式压力计测量范围可以达到(-0.1～60)MPa，
同样的测量范围需要配备十几台数字压力计或压力模块才能覆盖。
另外，活塞式压力计的
后续检定周期为2年，数字压力计的后续检定周期为1年，所以活塞式压力计的溯源费用也比数字压力计低。
虽然国家质检总局没有禁止使用数字压力计替代活塞式压力计作为主标准器，但是由于各地计量部门的社会公用计量标准担负着保证本地区压力量值准确稳定的重任，因此，对于计量部门我们推荐保留活塞式压力计标准装置，同时在经常用于现场检定的量程段增加一些数字压力计或压力模块，这样既可保持本地区量值的准确和稳定又便于开展现场检定工作。
对于企业内部建立的计量标准，则可以根据自己的实际情况选择主标准器。
2.为了保证作为主标准器的数字压力计的稳定性，JJG875-2005中专门增加了一项稳定性试验，如果稳定性试验不合格则要将其检定周期缩短为半年，同时在检定证书中注明该仪器不能作为主标准器进行量值传递。
因此，在选用数字压力计作为主标准器时，一定要选用质量过关、性能稳定的产品。
三、新规程实施后活塞式压力计检定注意事项
1.活塞转动延续时间
活塞转动延续时间的技术要求及测量方法都有较大改动，过去的测量点为测量上限的一半，新规程则要求在测量范围下限进行延续时间的检定。
2.密封性
此项为首次检定的必检项目，技术要求变化较大，主要是为了保证检定的正常进行以及活塞式压力计的正常使用。
该项试验方法是，将工作介质充满校验器内腔和各导管，先在其中一个接头上装上精密压力表，关闭通往大气、油杯和造压泵的阀门，关闭通往检测口的阀门，按规定的试验压力进行15min的密封性试验，从第11min开始，计算后5min的压力下降值。
再以同样的方法在其余接头上进行密封性检定。
3.下降速度
检定方法:按规定的负荷压力先排除校验器内的空气，用校验器造压使活塞处于工作位置，关闭通向活塞的阀门，在专用砝码中心放置百分表(或千分表)，使表的触头垂直于专用砝码水平面且升高(3～5)mm，然后以约(30～60)r/ min的角速度使活塞顺时针方向自由转动，保持3min后，再观察百分表(或千分表)指针移动距离，同时用秒表测量时间，每次测量时间不少于1min，记录1mi n活塞下降的距离，检定3次，取其最大值。
此项指标与规程修订前的要求相比也有所变化，实际负荷压力为压力计的测量范围上限。
注意要先将空气排干净，再将活塞升至工作位置保持3min，3 min内活塞会有所下降，然后再将活塞升至工作位置进行检定。
4.活塞有效面积的检定方法
一般应采用直接平衡法，只有当标准活塞式压力计与被检活塞式压力计的活塞系统材料、形状尺寸都基本相同，或者被检压力计的准确度要求在0.02级及以下时才能够采用起始平衡法。
5.专用砝码
新规程中专用砝码质量的最大允许误差如表1所示。
表1 专用砝码质量的最大允许误差
此条比规程修订前的技术要求有所提高。
应重新计算现有天平的允许误差，不符合要求的需另行购置。
0.02级活塞式压力计专用砝码应使用无磁或低磁金属材料，而0.02级以上的必须使用无磁金属材料(一般情况下使用不锈钢材料)；0.05级活塞式压力计还允许使用现有的钢制砝码。
因此，目前使用的0.02级和0.005级的活塞式压力计的配套专用砝码需要更换。
测量上限大于25MPa(包括25MPa)的活塞式压力计用于测量压力值时，配套的专用砝码必须作压力变形修正,按顺序号放置使用，但是如果活塞杆和活塞筒材料为硬质材料(如碳化钨)，则可以不考虑压力变形修正。
6.活塞有效面积周期变化率
检定后，活塞式压力计活塞有效面积周期变化率的要求如表2所示。
表2 活塞式压力计活塞有效面积周期变化率的要求
此项目是新增项目，也是考核活塞稳定性的一个重要指标。
尤其对于计量标准考核来说非常重要，作为主标准器其稳定性需要着重考察。
检定时要求送检单位提供上一周期检定证书或其复印件，若活塞有效面积周期变化率不合格，则应缩短检定周期，一般缩短至1年。
活塞有效面积周期变化率如果两次不合格，则判定该活塞式压力计不合格，并出具检定
结果通知书。
作者单位【孙晓全河南省计量科学研究院、吴非洋河南省大气探测技术保障
中心】
