施耐德变频器常见故障及其维修方案
施耐德变频器常见故障及其维修方案导语：查查变频器和面板的版本是不是不兼容，是不是同一时期生产的，你可以看看变频器的编号，哪年生产的；◆施耐德变频器分类施耐德变频器ATV11系列施耐德变频器ATV12系列施耐德变频器ATV21系列◆施耐德变频器常见故障及其维修方案1、故障ERR7：ERREURLS的解决方法（1）、首先下电,然后换一显示模块或拆下显示模块再安上,再次上电观察；若显示ERR7,就可以排除显示模块与控制板接触不良的可能性；另外要检查一下控制板的波特率是否被更改；如需硬件复位,操作如下：（2）、下电后,将选频开关拨到60HZ方位；（3）、上额定电压,变频器RDY后，下电；（4）、再将选频开关拨到50HZ方位,即可；（5）、查查变频器和面板的版本是不是不兼容，是不是同一时期生产的，你可以看看变频器的编号，哪年生产的；（6）、查查控制电源是否过压；（7）、看看控制卡和电源板之间的通讯有无问题；控制卡就是操作面板下面那个板。
（8）、先把操作面板的塑料螺丝解下；（9）、再把下面的那块板子换了；备注：这块控制卡是通用的，更换板子后，上电会报故障CFF，按一下ENT键即可解除更换板子后报的这个故障。
（10）、也有可能是你的两个板子之间的几根线松了，拆下板子后先看线有没有松动。
（11）、另外可以看看风扇是否都在转，可能是风扇不转引起；2、施耐德变频器LFF故障的解决方案（1）、检查AI2输入端的4-20mA信号是否缺失；（2）、检查给定电路的连接维修特色:维修企业化运作，给客户提供持续的保障免费检查、先核维修价，经用户认可再进行维修。
备件充足、交货迅速。
所有维修变频器经负载试验、质量保证，电路板级维修价格优惠。
可提供上门服务，速度快、价格优。
维修流程:第一步：询问用户变频器的故障。
第二步：根据用户的故障描述，分析造成此类故障的原因。
第三步：打开被维修的设备，确认被损坏的器件，分析维修恢复的可行性。
第四步：根据被损坏器件的工作位置，阅读及分析电路工作原理，从中找出损坏器件的原因。

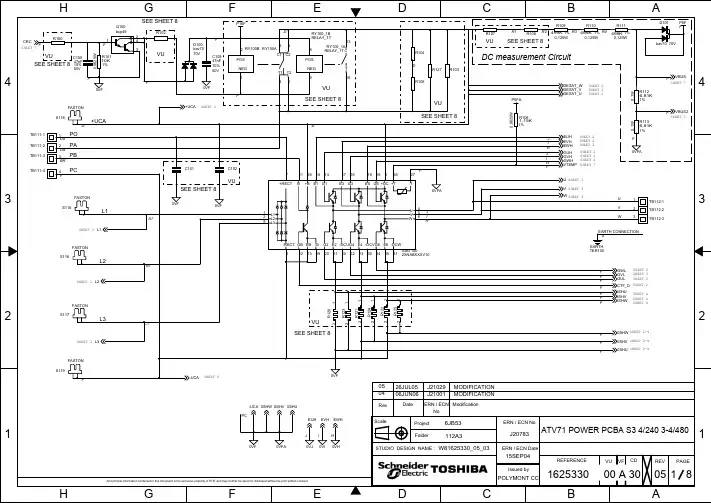

施耐德变频维修图纸
F
4,7K 5% 0,0625W
F C217 150pF 10% 50V 0VF
1
SEE SHEET 8
0,0625W
N.C
F
SEE SHEET 8
3
VU
H
EWH SHEET 1 R223
R237 10K 1% F 4
IC209B 5 F
R224
mc33151 Q200 mmbt3904lt1 2
VU
F R236 10K 1%
CTF_D SHEET 1
I
0,0625W C228 + 22uF 25V 20% R207 10K 1% C206 47nF 50V 10% D203 IC204 mc33153d 6 VCC FB_DI FAULT OUT IN_ SENSE GND VEE C207 150pF 10% 50V I 0VI 3 C208 150pF 10% 50V 8 5 1 2 bav70 70V
VCC NC1 NC2 GND 3
1
TP213
TP215
0VF
0VF
1625330
00 A 30
05 2 8
All technical information contained in this document is the exclusive property of STIE and may neither be used nor disclosed without its prior written consent.
1
IC209C mc33151 6 1 F VCC NC1 NC2 GND 3 8 F C223 47nF 10% 50V + C231 4,7uF 35V 20%
施耐德ATV61_71变频器维修
施耐德ATV61/71变频器问题锦集1、ATV61，71欠压管理中欠压故障电压与欠压保护电压有什么区别？欠压故障电压对应欠压管理功能（USB），即达到故障电压，可以选择R1故障继电器动作或分配给其他逻辑输出或继电器发出报警信号。
2、ATV71变频器的TCC为三线控制，控制通道是HMI，为什么按下启动时一直显示NST而无法启动？因为即使是HMI控制，三线控制的停止信号对变频器仍然有效。
需要将LI1与+24短接。
3、为什么ATV61变频器设置AI2端子时，无法设置成功？因为ATV61变频器出厂设置时，AI2端子已经被设置为给定4、ATV61/71变频器如果加装可选卡对变频器的发热有什么影响？ATV61/71变频器每加装一张可选卡变频器的耗散功率会增加7W。
5、ATV61/71变频器热状态THD是用一个百分数表示的，这个数值与实际温度是什么对应关系？60 % => 50°C70 % => 60°C90 % => 80°C118 % => 100°C6、ATV61/71宏设置时如何才能改变宏选项？设置时需要2秒钟以上的确认时间。
7、用户反映ATV71HC40N4变频器的输入电源端，有两个端子L1A、L2A、L3A和L1B、L2B、L3B，拿万用表量，两组端子相互不通，为什么？是否可以只接一组端子？因为ATV71HC40N4和ATV71HC50N4内部有两个整流桥，8、ATV61变频器恢复出厂设置以后，给起动命令，电机没有按照给定速度运行，而是直接运转到50Hz，为什么有时会出现这种情况?原因是恢复出厂设置并不会改变宏配置，在恢复出厂设置之前，已经设置了"PID调节"宏配置，那么就会出现上述情况。
如果不需要PID调节功能，可以手动将宏配置改为"标准起/停"，上述现象就不会出现；如果使用PID调节功能，注意给变频器反馈信号，也不会出现上述现象。
施耐德变频器ATV71系列维修资料
P24M
0VM P20D
0VD P15F
P7F
0VF
N18F P17FW 0VFW N11FW P17FV 0VFV N11FV P17FU 0VFU N11FU P17FB 0VFB N11FB
Commande chopper de
freiange
Commande de voie basse 4
Commande de voie basse 6
Commande de voie basse 2
Safe ( Power Removal)
P25J - 0VJ
Commande de voie haute 1
Comparateur courant ICC -
-
Sommateurs ( Iu + Iv + Iw ) > 0 ( Iu + Iv + Iw ) < 0
+
V BICCB
IW
Comparateur courant LIC +
-
V BlicH
+
IV
Comparateur courant LIC -
-
58/68 Output Current
Nominal 60sec
2sec
A
A
A
2.3
3.1
3.3
4.1
5.6
5.9
5.8
7.9
8.4
7.8 10.6
11.2
10.5 14.3
15.1
13
17.7
18.7
17.6
24
25.3
24.2 32.9
34.8
33
施耐德变频器维修实例祥解

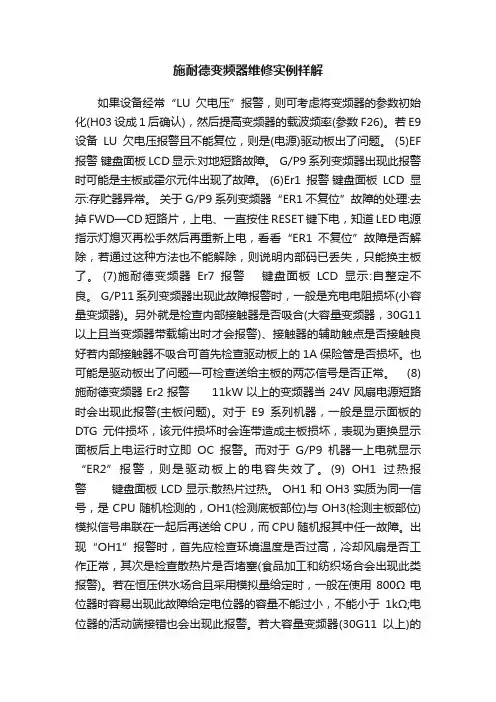

施耐德变频器维修实例祥解如果设备经常“LU欠电压”报警，则可考虑将变频器的参数初始化(H03设成1后确认)，然后提高变频器的载波频率(参数F26)。
若E9设备LU欠电压报警且不能复位，则是(电源)驱动板出了问题。
(5)EF 报警键盘面板LCD显示:对地短路故障。
G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。
(6)Er1报警键盘面板LCD显示:存贮器异常。
关于G/P9系列变频器“ER1不复位”故障的处理:去掉FWD—CD短路片，上电、一直按住RESET键下电，知道LED电源指示灯熄灭再松手然后再重新上电，看看“ER1不复位”故障是否解除，若通过这种方法也不能解除，则说明内部码已丢失，只能换主板了。
(7)施耐德变频器Er7报警键盘面板LCD显示:自整定不良。
G/P11系列变频器出现此故障报警时，一般是充电电阻损坏(小容量变频器)。
另外就是检查内部接触器是否吸合(大容量变频器，30G11以上且当变频器带载输出时才会报警)、接触器的辅助触点是否接触良好若内部接触器不吸合可首先检查驱动板上的1A保险管是否损坏。
也可能是驱动板出了问题—可检查送给主板的两芯信号是否正常。
(8)施耐德变频器Er2报警11kW以上的变频器当24V风扇电源短路时会出现此报警(主板问题)。
对于E9系列机器，一般是显示面板的DTG元件损坏，该元件损坏时会连带造成主板损坏，表现为更换显示面板后上电运行时立即OC报警。
而对于G/P9机器一上电就显示“ER2”报警，则是驱动板上的电容失效了。
(9) OH1过热报警键盘面板LCD显示:散热片过热。
OH1和OH3实质为同一信号，是CPU随机检测的，OH1(检测底板部位)与OH3(检测主板部位)模拟信号串联在一起后再送给CPU，而CPU随机报其中任一故障。
出现“OH1”报警时，首先应检查环境温度是否过高，冷却风扇是否工作正常，其次是检查散热片是否堵塞(食品加工和纺织场合会出现此类报警)。
施耐德ATV31变频器常见故障

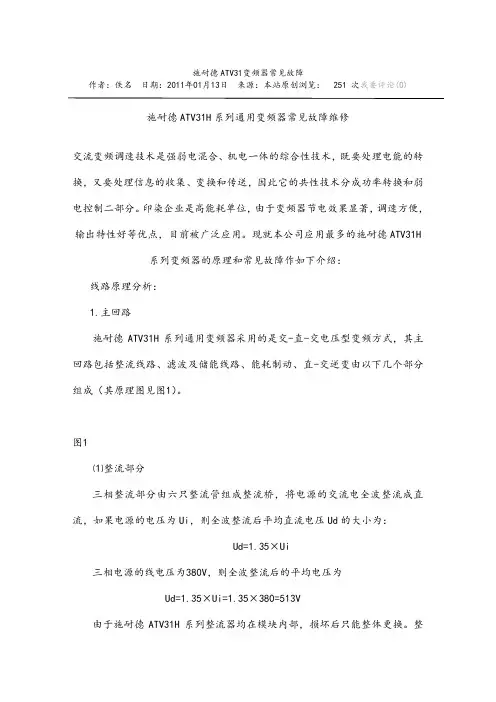

施耐德ATV31变频器常见故障作者：佚名日期：2011年01月13日来源：本站原创浏览： 251 次我要评论(0)施耐德ATV31H系列通用变频器常见故障维修交流变频调速技术是强弱电混合、机电一体的综合性技术，既要处理电能的转换，又要处理信息的收集、变换和传送，因此它的共性技术分成功率转换和弱电控制二部分。
印染企业是高能耗单位，由于变频器节电效果显著，调速方便，输出特性好等优点，目前被广泛应用。
现就本公司应用最多的施耐德ATV31H 系列变频器的原理和常见故障作如下介绍：线路原理分析：1.主回路施耐德ATV31H系列通用变频器采用的是交-直-交电压型变频方式，其主回路包括整流线路、滤波及储能线路、能耗制动、直-交逆变由以下几个部分组成（其原理图见图1）。
图1⑴整流部分三相整流部分由六只整流管组成整流桥，将电源的交流电全波整流成直流，如果电源的电压为Ui，则全波整流后平均直流电压Ud的大小为：Ud=1.35×Ui三相电源的线电压为380V，则全波整流后的平均电压为Ud=1.35×Ui=1.35×380=513V由于施耐德ATV31H系列整流器均在模块内部，损坏后只能整体更换。
整流器的好坏可以用万用表电阻挡测量。
⑵滤波部分电容C1和C2是将整流后的脉动直流电滤平电压纹波并储能。
变频器功率越大所配备的电容容量越大。
施耐德ATV31变频器的部分型号电容配置见下表：变频器型号变频器功率电容容量（μF）电容数量（只）总容量（μF）ATV31H075N4A0.75KW390 2 780ATV31HU15N4A 1.5KW550 2 1100ATV31HU22N4A 2.2KW550 2 1100ATV31HU55N4A 5.5KW390 8 3120ATV31HU75N4A7.5KW550 8 4400有如下情况时，要检查电容是否损坏：当容量下降到80%时就要更换电容。
使用四年以上的变频器要检查容量是否下降。
施耐德变频器维修资料
+
