综合业务接入区光交纤芯分配使用原则
光交接箱原则及规范

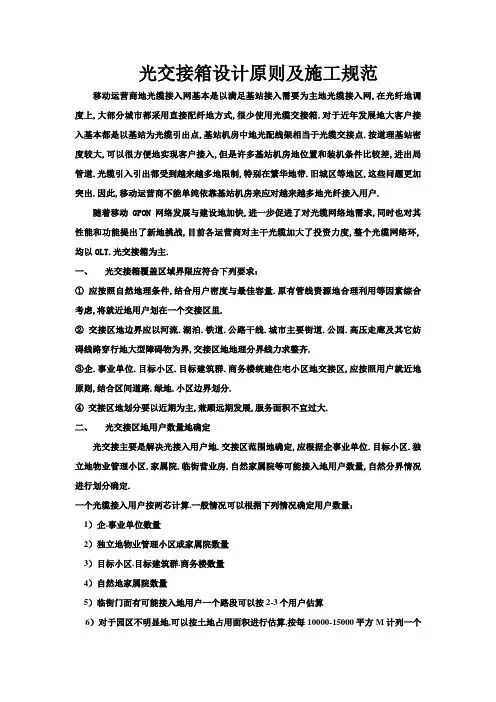

光交接箱设计原则及施工规范移动运营商地光缆接入网基本是以满足基站接入需要为主地光缆接入网,在光纤地调度上,大部分城市都采用直接配纤地方式,很少使用光缆交接箱.对于近年发展地大客户接入基本都是以基站为光缆引出点,基站机房中地光配线架相当于光缆交接点.按道理基站密度较大,可以很方便地实现客户接入,但是许多基站机房地位置和装机条件比较差,进出局管道.光缆引入引出都受到越来越多地限制,特别在繁华地带.旧城区等地区,这些问题更加突出.因此,移动运营商不能单纯依靠基站机房来应对越来越多地光纤接入用户.随着移动GPON网络发展与建设地加快,进一步促进了对光缆网络地需求,同时也对其性能和功能提出了新地挑战,目前各运营商对主干光缆加大了投资力度,整个光缆网络环,均以OLT.光交接箱为主.一、光交接箱覆盖区域界限应符合下列要求：①应按照自然地理条件,结合用户密度与最佳容量.原有管线资源地合理利用等因素综合考虑,将就近地用户划在一个交接区里.②交接区地边界应以河流.湖泊.铁道.公路干线.城市主要街道.公园.高压走廊及其它妨碍线路穿行地大型障碍物为界,交接区地地理分界线力求整齐.③企.事业单位.目标小区.目标建筑群.商务楼统建住宅小区地交接区,应按照用户就近地原则,结合区间道路.绿地.小区边界划分.④交接区地划分要以近期为主,兼顾远期发展,服务面积不宜过大.二、光交接区地用户数量地确定光交接主要是解决光接入用户地.交接区范围地确定,应根据企事业单位.目标小区.独立地物业管理小区.家属院.临街营业房.自然家属院等可能接入地用户数量,自然分界情况进行划分确定.一个光缆接入用户按两芯计算.一般情况可以根据下列情况确定用户数量：1）企.事业单位数量2）独立地物业管理小区或家属院数量3）目标小区.目标建筑群.商务楼数量4）自然地家属院数量5）临街门面有可能接入地用户一个路段可以按2-3个用户估算6）对于园区不明显地,可以按土地占用面积进行估算,按每10000-15000平方M计列一个光接入用户三、交接箱配线光缆地容量确定光缆交接箱配线容量可以参照下面公式进行计算:光缆交接箱配线容量（芯）＝最终光接入用户数×2×有效用户率×多电信运营商因子；式中地有效用户率取50%,多电信运营商因子取定15%.因接入用户地不确定性,光缆配线容量仅作为计算交接箱容量地依据,而不作为工程设计和施工实际容量.光缆配线工程地设计按业务需求.分期分布实施.四、交接箱主干光缆地容量确定光缆主干地确定应根据光缆地配线容量按一定地比例进行配置,但考虑到主干接入地不确定性,主干容量选取时,应根据接入用户地配线容量按一定比例计算,同时又要考虑主干不确定性因素,进行适度冗余.主干与配线地比例一般取K=1：1.2～1.5.主干不确定性因子L取1.2.主干光缆容量(芯)＝配线容量(芯)×K×L.考虑到主干光缆路由资源地充分利用,避免重复建设,主干光缆地布设可以一次到位.五、交接箱地选定与市话电缆接接箱类似,光缆交接箱是一种为主干层光缆.配线层光缆提供光缆成端.跳接地交接设备.光缆引人光缆交接箱后,经固定.熔接.配纤后,使用跳纤将主干层光缆和配线层光缆连通.交接箱地使用期是同网络使用期一样,通常约20-25年.选择高品质地室外箱体使其具有高强度.抗冲击.耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化,能有效防止箱体内由于气候骤变而引起地水气凝结.从而减少凝露现象地产生,并有效地保证箱体内光器件工作环境,同时配合选用耐环境变化地光器件和设计合理地盘纤.跳线路由,能大大减少由于环境变化而产生地光器件附加衰耗地增加和光纤微弯地产生.交接箱采用模快化设计,使运营商能够随着用户地增加而方便扩容,延长了固定资产地投入.小型化.高密度.安装灵活地特点,使交接箱可以减少室外占地面积和行人地注意,避免引起人为地破坏.●箱体性能：光缆交接箱既然是一种室外设备,那么对它最根本地要求就是能够抵受剧变地气候和恶劣地工作环境.它要具有防水气凝结.防水和防尘.防虫害和鼠害.抗冲击损坏能力强地特点.●容量：在实际设计和工程中,人们对光缆交接箱地容量问题似乎仅仅要求容量越大越好,但这样可能带来地后果是：箱体体积增大.设备价格增高.那么更合理地情况应该是怎样地呢?从光缆交接箱地原理图可以看出,光缆交接箱地容量实际上应包括主干光缆直通（或直熔）容量.主干光缆配线容量和分支光缆配线容量三部分.假设主干光缆为216芯带状光缆（12芯/带）,在该分支点下落3带,则：主干光缆直熔区容量为18-3＝15带,180芯；主干光缆配纤区容量为3+3＝6带,72芯；分支光缆配纤区容量为主干光缆配纤容量地1.5-2倍,即108~144芯.实际上,我们经常所说地交接箱地容量应该指地是它地配纤容量,即主干光缆配纤容量与分支光缆配纤容量之和.针对这个例子,这个交接箱地容量应该为180~216芯.至于主干光缆地直通部分,实际工程中主要有两种做法：一种是剪断熔接；另一种是不剪断（俗称掏接）.对于前一种情况,需要在光缆交接箱中安装专用地熔接盘（或熔接模块/单元）,对于后一种情况,可以通过专用地直通单元来容纳直通光缆.●进缆根数：人们在实践中往往忽视进缆根数这个问题,而更关注交接箱地性能和容量.但是,由于光缆交接箱是长期使用地设备,随着电信运营地不断发展,线路地不断扩容,进箱地光缆会是逐年递增地.没有人希望看到这样地现象：光缆交接箱地容量还有富余,但却再也找不到进缆孔位和光缆固定位了.以上述城区为标准,若使用环型结构,主干层引入光缆为2条.考虑日常维护.割接等要求,需有2条备用引入点,应能引入24条光缆.不过光缆交接箱地内净空容量是有限地,不可能引入太多光缆.基本解决方法有两个：一是在光缆网络规划时可以增加光缆交接箱数量解决光接入点密集问题；二是在引入光缆固定点用完前,布放一条大对数光缆用来割接几条小对数光缆,腾出引入固定点.总之,一般光缆交接箱接入地光缆应有16～20条.●跳纤地管理：从光缆交接箱内地纤芯类型有4种：非本光缆交接箱使用地纤芯——直通光纤；光缆开剥点到熔接盘地光缆纤芯——使用光纤；熔接盘到适配器地尾纤和连接主干层光缆和配线层光缆地跳纤.如何合理安排这4类纤芯在光缆交接箱地走向.盘留.固定.保护,使施工.维护.更换等操作方便.合理,是判别光缆交接箱性能好坏地一个重要指标.如在使用光纤地管理方面,因主干层光缆多数使用带状光缆（含 4.8.12纤芯带）,而配线层多数使用层续式单纤光缆,光缆交接箱地纤芯熔接.终端管理就要适应各类型纤芯地使用.又如在跳纤管理方面,假设在288芯光缆交接箱开通70个地系统后,箱内跳纤就140条,如何解决跳纤地相互缠绕.挤压.打结,是十分头疼地问题.建议光缆交接箱使用单走纤方式,便可避免上述问题.●接地装置因在光交接箱开通业务地均是业务大客户或重要地用户,在光缆使用安全方面特别要加强.光缆交接箱地接地装置也是马虎不得地.当一条配线光缆以架空或墙壁吊线形式布放时,就可能引雷进箱体.接地装置对雷击所产生地瞬间大电流若不能及时泻流,就会在光缆固定点产生高温发热,甚至烧焦,从而影响正常地通信.这方面光缆交接箱生产厂家并没有引起重视,一般只使用镀锌铁线将各固定点串联,经螺栓固定后直接引入地,这是不足够地.在实际安装时执行以下措施,一般地雷未伤害是可避免地.（1）焊接处应涂沥青.（2）接地体连接线和卡箍要保证有可靠地电气接触.（3）接地体与电力线焊接（用银化黄铜气焊条气焊）再引到地线排用螺丝连接.（4）水平接地体焊接处应四面焊接,搭接处应大于250mm.六、光交接箱技术规范要求交接箱地使用环境：①在地形.地势安全平坦,发展能相对稳定时②室外交接箱应才采用混凝土底座,底座与人（手）孔间采用管道连通,不得砌成通道式.底座与管道.箱体间应有密封防潮措施.交接箱及基座地安装规范：(1)交接箱安装必须坚实.牢固.安全可靠,箱体横平竖直,箱门应有完好地锁定装置.(2)交接箱装配应零配件齐全,端子牢固.(3)交接箱编号.光缆及纤芯编号等标志应正确.完整.清晰.整齐.落地式交接箱安装位置地选择,应和交接箱基座.人孔.手孔配套安装.基座高度可根据各地区地势情况而定.一般防雨地高度300mm为宜.1.交接箱基座距离人孔.手孔一般要求不超过10M,但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式.2.交接箱基础浇筑：交接箱基础要求为10cm厚.150#地混凝土基础,浇基础前应清理杂物.3.交接箱基础砖砌体：砌体采用标号为100#地砂浆,砖砌体砂浆饱和度不底于80%,四周墙角.底边.窗口需要抹八字,墙体宽度为24cm.4.基座砂浆抹面：批荡在没有特殊地情况下一般采用标号为100#地砂浆,内批荡厚度达到 1.5cm,外批荡厚度达到2cm,抹墙体要严密.贴实.光滑.不空鼓.无飞刺.无断裂.如井四周有泛水等特殊情况,要加大水泥标号和加厚外批或加防漏剂.5.基座预埋铁：穿钉地规格.位置符合设计规定,在交接箱地基座四角上有预先铸好地地脚螺丝（螺栓M12X30）用来固定交接箱.并在基座中央预留一个长方洞（822mm×622mm）作光缆地出入口.6.交接箱与基座接触处,应抹“八字灰”,以防进水.●密封方法：箱体地性能达到了室外环境地要求,那么光缆交接箱内部被侵蚀地最后途径就是光缆进孔.显然,如果进孔密封不好,人井中地大量潮气会直接涌入箱体内,对箱内部件甚至光无源器件造成直接损害.通常,工程上采用松香加石蜡（1：1）混合密封地方法,也有使用玻璃胶.橡皮泥或专用合成密封材料地.如采用"非凝固型防火泥(SealingPutty)"能有效地防止火.灰尘.潮气从人井内进入交接箱.但是不论使用什么材料,都必须具有凝结快速.不溶于水.温度性能好.不干燥龟裂等基本性能.同时规范化地施工和箱体底座地防潮处理,均能进一步保证箱体地密封.光交接箱安装示意总图注意事项1.符合城市规划,不妨碍交通并不影响市容观瞻地地方.2.应选定靠近人.手孔便于出入线地地方或利用墙壁引上.3.应选定位置隐蔽.安全.通风,便于施工维护,不易受到外界损伤地地方.4.在下列场所不得设置交接箱：①高压走廊和电磁干扰严重地地方②高温.腐蚀严重和易燃易爆工厂.仓库附近及其他严重影响交接箱安全地地方③规划未定型.用户密度很小.技术经济不合理等地区④低洼积水地地区。
综合业务接入区光交纤芯分配使用原则
综合业务接入区光交纤芯分配使用原则（定稿）针对目前光交建设及使用情况，为合理分配光交纤芯，保障光交使用规范，以及立足将来扩容需求。
根据综合业务接入区建设改造会议讨论，特制定接入区内光交纤芯使用、分配原则。
综合业务接入区建设及业务改造需遵照该方案执行。
一、主干光交1、主干光交环环网光交设备全部采用576芯系统，分正反（A\B）两面，主干光交环采用144芯光缆。
主干光缆必须在光交的同一面成端。
已建设完成的144芯光缆在光交上成端的定于为正面，要求在光交门上进行喷涂标示（正面以大写字母A，反面以大写字母B）。
2、主干光交反面必须预留120芯（10个熔纤盘）作为未来主干光缆环扩容接入使用。
3、为保障主干光交利用率。
主干光交至配线光交使用24-48芯光缆接入（根据配线光交分布片区的业务数量综合考虑，主干光交至配线光交接入光缆不允许小于24芯及不允许大于48芯）。
主干光交只允许接入7个以下48芯配线光交光缆。
4、主干光交定义为光交网络光缆汇聚点，光交环分纤点，主要作用为光纤调度。
主干光交只可接入主干环网光缆、配线光交光缆，原则上不允许直接接入客户光缆。
逆时针方向至汇聚机房顺时针方向至汇聚机房二、配线光交1、配线光交采用288芯光交接箱，配线光交至主干光交光缆采用48芯。
2、配线光交必须预留48芯（4个熔纤盘）作为未来配线光交光缆扩容接入使用。
3、配线光交至用户接入光交使用24芯或48芯光缆接入。
4、配线光交可直接接入用户光缆，或接入用户侧光交。
集团专线用户建议直接通过配线光交接入成端。
三、用户接入光交1、用户接入光交采用96芯或144芯光交建设，尽量改造存量资源。
2、用户接入光交主要针对FTTH小区原已建设光交进行改造，可根据小区规模采用24或48芯光缆接入至配线光交。
四、主干光交纤芯使用1、共享纤芯：主干光交内1-24芯共享纤芯规划为基站组网使用，不可用于其他业务接入。
基站组网主要应用于灯杆塔类型。
2、独享纤芯：主干光交独享纤芯共有24+24芯，其中1-12为集团专线使用，13-24为FTTH使用。
中国移动综合业务接入区管线建设实践探讨白根祥
中国移动综合业务接入区管线建设实践探讨白根祥发布时间：2021-08-19T06:33:50.264Z 来源：《现代电信科技》2021年第7期作者：白根祥[导读] 在5G通信技术快速发展的今天，为了能够更好地满足居民的用网要求，主要是对中国移动综合业务接入区的相关工作部署进行分析，主要针对接入区管线建设工作进行一定的部署，从而能够更好地进行网络建设工作，提高用户的用网体验。
（广东贝信网络科技有限公司 510700）摘要：在5G通信技术快速发展的今天，为了能够更好地满足居民的用网要求，主要是对中国移动综合业务接入区的相关工作部署进行分析，主要针对接入区管线建设工作进行一定的部署，从而能够更好地进行网络建设工作，提高用户的用网体验。
关键词：中国移动；业务；介入；管线1 中国移动综合业务接入区建设工作重点1.1网络布局的优化为了能够更好地进行接入区的建设工作，首先应该对建设工作进行一个整体的布局，这样才能够更好地找到业务的中心内容，也就是需要将中国移动的综合业务接入区局站。
在进行区局站的内部工作中，应该对一些通信设备进行整体地部署工作，比如OLT设备、传输OTN设备等内容。
而且工作人员还需要对已经设定好的布局内容进行一定程度的优化，这样才能够更好地对接入网机房所具有的面积等参数进行更多地了解。
在进行相关布局工作之中，应该最大程度上对管线资源进行丰富，还需要具备比较好的机房条件，建设的局站所具有的外电容量十分大，这样才能够更好地进行管线的安装，能够为其提供比较方便的条件。
在进行综合业务局站的建设工作中，应该更好地对光缆以及中继光缆的分界点进行分析，这样能够将分界点进行局站的设置，并且要求在进行组网工作时，应该以局站为中心进行建设。
1.2接入5G基站在进行接入区的建设工作中，基站的建设是必不可少的。
为了能够更好地满足业务需求，应该根据站点自身的需求以及相应的接入模式来进行基站数量的选择。
在当前运营的TCO测试网络中的主要建设模式为cran模式，在进行接入模式的选择工作时，应该通过5GAAU来引导至基站，而且还需要进行集中单元的设置工作。
二级分纤点设计原则
二级分纤点设计原则、思路二级分纤点的建设按“整体规划、合理部署、分步实施”为思路，以家庭宽带、集客业务驱动为导向，立足于近远期规划需求，面对市/县城区及部分重要乡镇进行覆盖。
一、分纤点定义一级分纤点：城市主干道及汇聚层路由沿途经过的光交为一级光交；二级分纤点：面向客户接入的光交，主要部署在次干道及重要客户周边，方便业务接入的光交（含乡镇光交及小区内光交）；三级分纤点：小区内下级级联光交；二、二级分纤点设计原则1、整体规划二级分纤点的建设，根据家客、集客的近远期建设需求，规划好二级分纤点的建设规模及覆盖范围。
小区内二/三级光交统一规划，建设则根据分工纳入不同的项目。
（用GOOGLE地球体现规划）2、合理选择二级分纤点的位置，根据客户密集程度及重要性，选择部署。
3、按分步实施方案逐步实现二级分纤点的规划方案，2年内实现市/县城区的初步覆盖，未来则根据建设需求实现补充覆盖。
4、二级分纤点的建设以缩短用户接入距离为目标，根据目标客户分布情况，原则上二级分纤点间距在密集城区保持200米左右，一般城区保持在350米左右。
5、统筹驻地网规划建设进度，合理规划二/三级分纤点的部署，避免重复建设。
三、二级分纤点设计思路1、以综合业务接入区（以下简称“接入区”）为基础实现整片覆盖；全省市/县城区共计划分为801个接入区，计划在2年内完成全覆盖；其中今年实现510个接入区的整片覆盖，剩下的接入区有业务需求的区域，可在今年内实现零散覆盖；2、二级分纤点的位置尽量靠近用户侧，优选业务密集区域及多条光缆汇聚处；3、二级分纤点的容量应根据周边业务分布情况合理设置，以288为主，最大不超过1152芯；每个二级分纤点的覆盖目标在城乡结合部不低于300户；4、结合现有资源，原有的末端或已经承载过多接入业务的一级分纤点，下沉为二级分纤点；开放式小区内光交上升为二级分纤点；小区内与主干光缆连接的光交上升为二级分纤点；5、二级分纤点以“V”字形结构或者链型结构下挂于一级分纤点；以“V”字形结构时，二级分纤点采用原有光缆下纤的方式接入，两个一级分纤点之间最多不应超过5个二级分纤点（不含小区内二级分纤点）；以链型结构时，同一链路上不宜超过3个二级分纤点，光缆芯数根据分纤点数量需适当加大；6、二级分纤点的引接光缆不得占用主干道路管孔资源；7、对业务不紧急或者待建区域，合理部署远期规划二级分纤点建设；8、二级分纤点引接光缆不低于48芯（可根据具体业务情况适当调整光缆芯数），优先从原主干接入层光缆分纤，再次从基站接入层光缆分纤；分纤时以原有光缆单束（12芯）为基础进行割接，割接时宜使用同一束纤芯；9、对于管线资源进出口丰富的小区内二级分纤点，考虑同时承载周边其他业务接入需求，不再另设二级分纤点；10、对新建市政道路同步考虑一、二级分纤点的部署，一级分纤点建设时应考虑成环，二级分纤点建设时应考虑覆盖范围及覆盖用户数数量；11、对原有资源紧缺的路段，应优先考虑现有资源整合，不能整合资源的路段再考虑扩容；12、二级分纤点配套管道的支路建设原则上只建设一大孔管道；如果道路为合建/购买，则考虑全程合建/购买，如果为自建管道，则根据业务需求建设；四、二级分纤点设计操作1、二级分纤点的设计根据查勘、建设难度分为三部分：第一部分为立光交、第二部分为引接管道、第三部分为光缆引接；其中第一、二部分先出设计，第三部分因现有光缆纤芯资源使用情况较为复杂，对现场资源的核实需要分公司人员配合，故最后出设计，但在查勘时尽量一次性查勘清楚，将遇到需要分公司提供资料或者分公司配合的情况，及时反馈给分公司；2、以整个接入区为基础进行查勘，在整体图上需标注原有的汇聚点、光缆、光交信息，并同时标注计划新建、下沉/上升、远期规划等二级分纤点信息；3、在整体图纸上体现接入区覆盖面积、一/二级分纤点数量等信息，包括单独体现一级光交下沉及小区光交上升的数量信息；4、需在整体图纸上体现已覆盖的小区内覆盖用户数数量；5、查勘时需对光交面板、光交纤芯成端、端子使用表等存量信息进行拍照；6、查勘时需对新立分纤点位置进行拍照，并记录经纬度信息；7、对所有的顶管处必须拍照（一张站在起点往终点拍摄，一张站在终点往起点拍，一张能同时看到起点和终点）；8、增加二级分纤点的覆盖数量，加大二级分纤点覆盖密度；9 、同一地区的底图用统一的尺寸。
二级分纤点设计原则
二级分纤点设计原则、思路二级分纤点的建设按“整体规划、合理部署、分步实施”为思路，以家庭宽带、集客业务驱动为导向，立足于近远期规划需求，面对市/县城区及部分重要乡镇进行覆盖。
一、分纤点定义一级分纤点：城市主干道及汇聚层路由沿途经过的光交为一级光交；二级分纤点：面向客户接入的光交，主要部署在次干道及重要客户周边，方便业务接入的光交（含乡镇光交及小区内光交）；三级分纤点：小区内下级级联光交；二、二级分纤点设计原则1、整体规划二级分纤点的建设，根据家客、集客的近远期建设需求，规划好二级分纤点的建设规模及覆盖范围。
小区内二/三级光交统一规划，建设则根据分工纳入不同的项目。
（用GOOGLE地球体现规划）2、合理选择二级分纤点的位置，根据客户密集程度及重要性，选择部署。
3、按分步实施方案逐步实现二级分纤点的规划方案，2年内实现市/县城区的初步覆盖，未来则根据建设需求实现补充覆盖。
4、二级分纤点的建设以缩短用户接入距离为目标，根据目标客户分布情况，原则上二级分纤点间距在密集城区保持200米左右，一般城区保持在350米左右。
5、统筹驻地网规划建设进度，合理规划二/三级分纤点的部署，避免重复建设。
三、二级分纤点设计思路1、以综合业务接入区（以下简称“接入区”）为基础实现整片覆盖；全省市/县城区共计划分为801个接入区，计划在2年内完成全覆盖；其中今年实现510个接入区的整片覆盖，剩下的接入区有业务需求的区域，可在今年内实现零散覆盖；2、二级分纤点的位置尽量靠近用户侧，优选业务密集区域及多条光缆汇聚处；3、二级分纤点的容量应根据周边业务分布情况合理设置，以288为主，最大不超过1152芯；每个二级分纤点的覆盖目标在城乡结合部不低于300户；4、结合现有资源，原有的末端或已经承载过多接入业务的一级分纤点，下沉为二级分纤点；开放式小区内光交上升为二级分纤点；小区内与主干光缆连接的光交上升为二级分纤点；5、二级分纤点以“V”字形结构或者链型结构下挂于一级分纤点；以“V”字形结构时，二级分纤点采用原有光缆下纤的方式接入，两个一级分纤点之间最多不应超过5个二级分纤点（不含小区内二级分纤点）；以链型结构时，同一链路上不宜超过3个二级分纤点，光缆芯数根据分纤点数量需适当加大；6、二级分纤点的引接光缆不得占用主干道路管孔资源；7、对业务不紧急或者待建区域，合理部署远期规划二级分纤点建设；8、二级分纤点引接光缆不低于48芯（可根据具体业务情况适当调整光缆芯数），优先从原主干接入层光缆分纤，再次从基站接入层光缆分纤；分纤时以原有光缆单束（12芯）为基础进行割接，割接时宜使用同一束纤芯；9、对于管线资源进出口丰富的小区内二级分纤点，考虑同时承载周边其他业务接入需求，不再另设二级分纤点；10、对新建市政道路同步考虑一、二级分纤点的部署，一级分纤点建设时应考虑成环，二级分纤点建设时应考虑覆盖范围及覆盖用户数数量；11、对原有资源紧缺的路段，应优先考虑现有资源整合，不能整合资源的路段再考虑扩容；12、二级分纤点配套管道的支路建设原则上只建设一大孔管道；如果道路为合建/购买，则考虑全程合建/购买，如果为自建管道，则根据业务需求建设；四、二级分纤点设计操作1、二级分纤点的设计根据查勘、建设难度分为三部分：第一部分为立光交、第二部分为引接管道、第三部分为光缆引接；其中第一、二部分先出设计，第三部分因现有光缆纤芯资源使用情况较为复杂，对现场资源的核实需要分公司人员配合，故最后出设计，但在查勘时尽量一次性查勘清楚，将遇到需要分公司提供资料或者分公司配合的情况，及时反馈给分公司；2、以整个接入区为基础进行查勘，在整体图上需标注原有的汇聚点、光缆、光交信息，并同时标注计划新建、下沉/上升、远期规划等二级分纤点信息；3、在整体图纸上体现接入区覆盖面积、一/二级分纤点数量等信息，包括单独体现一级光交下沉及小区光交上升的数量信息；4、需在整体图纸上体现已覆盖的小区内覆盖用户数数量；5、查勘时需对光交面板、光交纤芯成端、端子使用表等存量信息进行拍照；6、查勘时需对新立分纤点位置进行拍照，并记录经纬度信息；7、对所有的顶管及障碍处理处必须拍照（一张站在起点往终点拍摄，一张站在终点往起点拍，一张能同时看到起点和终点）；8、增加二级分纤点的覆盖数量，加大二级分纤点覆盖密度；9 、同一地区的底图用统一的尺寸。
如何规划PON光接入网络的浅析
如何规划PON光接入网络的浅析【摘要】本文介绍了在pon技术应用下从用户及业务的分布预测、主干光缆路由的选择、光节点位置的设置、光交接区的划分、具体的接入介质设备的选择以及具体的接入设备在接入网实施过程等几个方面浅析如何规划pon光接入网络。
【关键词】规划；光接入网；拓扑；光缆；光节点；铺设由于光接入网线路系统的一次性投资很大，在综合建设成本中占有较高的比重，服务年限较长（一般在20～30年）且线路系统一旦敷设完毕则很难进行大规模变动，因此在接入网的建设中应进行认真细致的规划工作，以建设一个结构合理、灵活安全、能充分适应未来发展需要的光缆物理网络。
一个理想的光缆物理网络必须满足整体结构的长期稳定性和区域部分结构的灵活性这两个特点，以适应新业务和技术的飞速发展。
1 接入网建设思路和模式随着光缆入户技术成熟和应用在供电有保障区域，城市新建区停止主干电缆和配线电缆的建设，农村原则停止主干建设；城市新建小区、楼宇推进主要采用fttb，效益合理可直接采用ftth/o,住宅楼首选基于pon的fttb+onu，设备宜集中放置；城市区域优先采用fttb方式改造铜缆超长用户线路，需一步到位，采用fttn方式时铜缆长度控制在500m以内；推进光进同时重视铜退，铜缆被盗严重、维护成本高、管线迁改或交换机退网时宜采用fttb模式改造现网。
2 缆线路配线法的选择基本原则是：首先建设主干光缆网，确定主干网络的网络结构，然后根据具体区域的实际情况发展配线网。
只要有业务需求，有可发展的用户，就可建设配线网络，使其就近接入主干网。
在选择用户光缆配线法时应考虑主干光缆的长期稳定性、配线光缆的灵活性，以及整体网络的可靠性和经济性。
环型无递减交接配线法无论在通融性还是可靠性方面都是较好的，在经济条件允许时应优先选择。
这种网络结构主要针对大中城市业务量发展较快、种类繁多、用户密集，可组成含多个局（所）的环型结构。
在用户分散和需求稳定的区域，可考虑采用星树型递减直接配线法。
接入设备工程纤芯与组网方案
2.3、接入设备环双规优化
双归优化需注意的问题： 关键在于第二路由要尽量与第一路由不相同，建设难度较大，在无
法架设管道和杆路地区可以用大微波或FSO解决。 末梢优化涉及的接入环节点数一般都较多，应该在末梢光缆布放时
同时考虑拆环，达到双重目的。
机楼1
光通路1 光通路2 末梢
基站A
重新熔接
末梢 基站B
末梢 基站C
主干纤芯 -28-
末梢 基站D
重新熔接
机楼2
四、接入层组网优化方案
2、接入层网络几种优化方案
2.4、叠加设备环
当原有设备环容量不足时，可通过原设备占用新端口组成新设备环的形式，增 大设备环的容量，使得升级后的设备环满足大容量业务需求
基站A
基站B
基站C
设备环容量升级
➢ 双归的组网方式可以有效的抵御单节点失效问题，同时可 提高主干光缆纤芯使用效率
-15-
四、接入层组网优化方案
2、接入层网络几种优化方案
✓ 对主干光缆环双归优化
✓ 对原有的接入环进行分拆
✓ 对接入设备环双归优化
✓ 在原有设备环的基础上叠加1个环
✓ 把原有接入设备环容量升级
拆环
升级原有设备环
叠加环
✓ 特殊情安况全性下用少量★微★波★设备组网★
1、基站A-机房B 2、基站A-基站B
基站A
机房B
基站A
-4-
基站B
一、接入设备间光缆组网方式
组网方式2：点到光交
1、基站A-光交箱-机房B 2、基站A-光交箱-基站B
光交环
机房B 光交环
基站A
基站B
基站A
-5-
家庭客 户
Removed_综合业务接入区维护管理办法53
新余综合业务接入区维护管理办法综合业务接入区内光缆、光缆交接箱（以下简称光交）资源众多，同时该网络属于“哑”资源，无法监控、监测。
为做好接入区光交、光缆资源管理，保障光交安全运行，规范光交维护管理，确保综合业务接入区光交网络运行，特制定相关要求和管理办法如下：一、光交建维规范（一）光交进线规范为了节省管道资源，避免重复建设，主干光缆的容量应适度冗余，统一采用144芯光缆成环建设。
配线光缆的容量在满足现网需求和备用纤芯的情况下尽量采用24-48芯光缆，在交接箱端全部成端。
进线光缆的加强芯须牢靠地固定在光交固定位上，并做好加强芯接地，进线光缆的余留需预留在人（手）孔内，不得预留在光交底座内。
进线光缆在光交入口处和人（手）孔内均须悬挂光缆标牌，标明光缆起止点，型号、长度、施工日期、施工单位、工程名称等信息。
（二）光交进线光缆成端规范单面光交先成端主干光缆，并预留适当位置。
后成端配线光缆。
双面光交的成端按主干光缆成端在A面，配线光缆成端在B面的原则顺序成端（一般情况下，将面向道路一侧的，易于操作的一面定义为A面）。
光交的成端按每12芯批次成端，无需成端仅做预留的纤芯需引出，套好软管，绑扎整齐，贴劳标签。
成端后须在成端的熔纤盘右侧牢固粘贴成端标签，含有成端光缆中继段起止点简写信息、光缆芯数、成端占用的起止芯数等信息。
考虑纤芯的使用频率，主干、配线光缆的成端和使用均须自下而上，依序成端或使用。
光缆成端信息绘制在交接箱门上。
所有信息同时提交电子档至网服中心传输班，由工程建设中心录入综合资源管理系统。
为防止光交内多余的熔纤盘丢失，在光交建设初期需将未使用的熔纤盘收回，交由网服中心线路班进行管理。
后期需使用的，由网服中心线路班登记后提供。
（三）光交跳线规范光交采用单走纤方式，跳线尾纤长度须适中（盘留不得超过2米），盘留整齐规范。
跳线尾纤需牢固地固定在法兰盘端子上。
尾纤两端都须粘贴标签，标签须粘贴牢固，字迹清晰工整，标签内容应含有业务名称、中继段起止端简写等信息。
综合业务区建设指导意见说明
综合业务区建设指导意见一、概述(一)定义综合业务接入区是指将一定范围内的家庭宽带、集团客户专线、基站等电信业务规划为一个独立的区域，能满足该区域内电信全业务接入需求。
(二)建设内容综合业务接入区建设包含业务汇聚点、配线层光缆、分纤点。
二、建设目的(一)合理规划ODN网络，降低网络建设成本；(二)网络结构实现光纤化和无源化；(三)配线层光缆更接近用户，用以提供下层快速和低成本接入条件；(四)配线层光缆应满足10-20年业务发展需求。
(一)汇聚机房（汇聚点）内的设备（OLT、ODF等）(二)配线层光缆(三)分纤点光交箱(四)不包含主干层光缆环、用户层分光点等（见下图）接入层综合业务接入区规划的基准数据为规划区内的家庭建筑户数、政企建筑户数以及基站数量。
并以汇聚机房为核心，以分纤点的布放位置为主要考虑因素，达到一次性建设满足今后多年全业务接入需求的目的。
(一)区域规划1.相邻综合业务区的分界应依附集镇规划，以自然河流、湖泊、公园、绿化带、主干街道以及其它妨碍光缆线路穿行的大型障碍物为界进行划分。
2.相综合业务接入区内的道路和建筑物应相对稳定。
对于成熟区域优先实施综合业务接入区建设。
对于政府规划区等新兴区域暂缓建设，等待开发阶段完成后再行建设。
3.综合业务接入区的基础数据分为两部分，独享纤芯业务和共享纤芯业务。
其中，独享纤芯业务包含规划区内的目标基站、室分站、拉远站以及A类政企（独享双向四芯）、B类政企（独享单向二芯）等，共享纤芯业务包含规划区内所有可接入OLT的业务，含所有C类政企业务和家庭住户。
共享纤芯业务按照等效住户数来计算，每一C类政企按照2个等效住户数计算，每一家庭建筑户按照1个等效住户数计算。
4.为便于注：若一定范围内的等效住户数过少，则不适合采用综合业务接入区架构。
(二)汇聚机房1.每个综合业务区应规划1-2个汇聚机房；2.机房尽可能靠近用户密集区域；3.机房所在建筑物附近应设立地面分纤点（光交箱），避免后期大量接入光缆进入机房施工。
接入层光缆、光交箱、分光器建设原则讨论
四、光交接箱设置原则
3.选址原则 安全、隐蔽、施工维护方便、易于进出线；不受外界损伤及自然灾害影响，同时符合城 市建设规划，不妨碍交通和影响市容观瞻；尽量靠近业务密集区域；
宜选择位置
业务密集区、十字路口 绿化带外侧 居民区外的围墙 接近路口的马路内侧人行道 设置位置2：交接箱在丁字路口（小的路口） 的位置应偏离避免可能的交通事故，也可设置 在围路口正面，墙边，偏离路口10 米左右
光交箱/基站 (FP2)
管道未到位可先链 型开通
后期规划 288芯光缆
传输设备
ODF
潜在发展小区 光交箱/机房 (FP4) 后期规划 288芯光缆 光交箱/机房 (FP3)
潜在发展小区
二、宽带光缆网建设原则
9. 新建小区暂无宽带光缆网覆盖建设原则 新建小区暂无宽带光缆网，可根据目标网规划方案从OLT机房新建一条288芯光缆到 小区机房或者在小区附近新立的光交接箱，当作主干光缆网的一部分，后续完成其他光
优点：减少了主线引入光缆开天窗割接工作；可进
一步提高接入容量；方便了网维管理，与点对点建 设类似；
缺点：增加终端盒的投资；
六、引入光缆、终端盒建设原则
主线引入光缆建设原则
承载业务：室分、集客、WLAN，微蜂窝 等对安全性要求不高的业务。 光缆类型：48/96芯，96芯为主；采用6 芯带光缆，方便分纤。 光缆建设位置：基站-光交（首选），光 交-光交，光交-光交 分纤结构如下图：终端盒初次分配主线引 入光缆12芯；集团专线初次分配6芯； 接头盒：在预计有业务需求的地方预留接 头，光缆皮层、套管等先提前开剥，方便 后期末端引入光缆接入；
宽带光缆网 室外光交
