电路实验 实验七 多级负反馈放大电路
负反馈放大电路的实验报告
负反馈放大电路的实验报告负反馈放大电路的实验报告引言负反馈放大电路是电子工程领域中常见的一种电路结构，它通过将一部分输出信号反馈到输入端，以达到提高电路性能的目的。
本实验旨在通过搭建负反馈放大电路并进行实验验证，深入理解负反馈放大电路的原理和应用。
实验原理负反馈放大电路是通过将一部分输出信号反馈到输入端，形成一个反馈回路，从而改变电路的输入-输出关系。
其中最常见的一种负反馈方式是电压负反馈，它通过将输出电压与输入电压之间的差异进行放大，从而实现对电路增益的调节。
实验步骤1. 准备实验所需的电路元件和仪器设备，包括放大器、电阻、电容等。
2. 根据实验要求，搭建负反馈放大电路。
3. 连接信号源和示波器，确保电路正常工作。
4. 调节放大器的参数，如增益和带宽，观察输出信号的变化。
5. 测量并记录实验数据，包括输入信号的幅值、输出信号的幅值、增益等。
6. 对实验结果进行分析和总结，验证负反馈放大电路的性能。
实验结果与分析通过实验我们得到了一系列实验数据，并进行了分析和总结。
首先，我们观察到在负反馈放大电路中，输出信号的幅值相对于输入信号的幅值有所减小。
这是因为负反馈放大电路通过将一部分输出信号反馈到输入端，降低了电路的增益，从而实现了对信号的调节。
其次，我们还观察到在负反馈放大电路中，输出信号的频率响应更加平坦。
这是因为负反馈放大电路通过反馈回路，降低了电路的频率响应，使其更加稳定。
这对于一些需要稳定输出信号的应用场景非常重要。
此外，我们还发现负反馈放大电路可以提高电路的线性度。
通过调节反馈回路的参数，我们可以使输出信号更加接近输入信号，从而减小非线性失真。
这对于音频放大器等需要高保真度的应用非常重要。
结论通过本次实验，我们深入理解了负反馈放大电路的原理和应用。
负反馈放大电路通过将一部分输出信号反馈到输入端，实现了对电路增益、频率响应和线性度的调节。
这种电路结构在电子工程领域中具有广泛的应用，如音频放大器、运算放大器等。
负反馈放大电路实验总结
负反馈放大电路实验总结
在本次实验中，我们研究了负反馈放大电路的原理和性能。
负反馈放大电路是一种常见的电路拓扑结构，可用于增强放大器的线性度、稳定性和频率响应。
我们配置了一个基本的负反馈放大电路，包括一个放大器和一个反馈网络。
实验中使用了运放作为放大器，并选择合适的电阻和电容构成反馈网络。
通过调整反馈电路中的元件值，我们能够调节放大器的增益和频率响应。
我们测量了该负反馈放大电路的增益特性。
通过输入不同幅值和频率的信号，并测量输出信号的幅度，我们可得到放大器的频率响应曲线。
实验结果显示：负反馈放大电路可以改善放大器的频率响应，使其在更广泛的频率范围内保持较为稳定的增益。
我们还研究了负反馈对放大器的失真和稳定性的影响。
实验中使用了不同的反馈方式，如电压串联反馈和电流并联反馈，并对比其对放大器性能的影响。
实验结果表明，负反馈可以有效地减小放大器的非线性失真，提高整体的线性度和稳定性。
本次实验通过搭建负反馈放大电路，并对其性能进行测量和分析，探讨了负反馈对放大器性能的影响。
我们深入了解了负反馈放大电路的工作原理和应用场景，以及如何通过调整反馈网络来改善放大器的性能。
这为我们进一步研究和设计放大器电路提供了基础和启示。
多级放大及负反馈电路
实验七 多级放大及负反馈电路一、实验目的用实验箱上两级放大模块，通过测量在输出波形不失真的情况下电压开环增益和接入负反馈后的电压闭环增益，比较有无负反馈电路的性能指标，一是电压增益和通频带宽度BW 比较，二是输入输出电阻的比较。
关注三极管静态工作点与输出波形的失真情况？二、实验仪器实验箱、示波器、电源、导线三、实验原理图9-1为带有负反馈的两级阻容耦合放大电路，在电路中通过Rf 把输出电压Uo 引回到输入端，加在晶体管T1的发射极上，在发射极电阻Rf1上形成反馈电压Uf 。
T1T2Rb330kRc12.4kRs 1kRc22.4kRe11k Rf 1100RL 2.4kRb1680kC110μC210μCe1100μCf 22μRb210k Re21kRf 8.2kCe2100μC30.1μUs UiUo+12GND图9-12基本放大器1)在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令Uo ＝0，此时Rf 相当于并联在Rf1上；2)在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端(T1管的射极)开路，此时(Rf+Rf1)相当于并接在输出端。
可近似认为Rf 并接在输出端。
四、实验内容给电路输入端接入正弦波，输入Vpp=1mV ，f=100hz ～100Khz 。
（由于1mV 电压太小，信号源无法提供，示波器也无法看清波形，故输入端加了一个分压比为1：100的调压电路，这样输入信号可以提升到Vpp=100mV ）注意事项：在两个三极管级联前，先调节第一个三极管的静态工作点，使之输出波形不失真，Vce1取值3-4V 为好。
级联之后，若是调节第二个三极管的静态工作点波形仍然失真，就又要返回调节第一个三极管的静态工作点。
实验电路图：T1T2Rb330kRc12.4kRs 1kRc22.4kRe11kRf 1100RL 2.4kRb1680kC110μC210μCe1100μRb210kRe21kRf 8.2kCe2100μC30.1μUsUiUoRf 8.2kRf 1100+12GND实验数据记录： V ofpp =0.23V V opp =1.17V V ipp =4.1mV静态工作点开环增益：2851041.017.12=⨯=Av F=V ofpp/V opp =0.198V CE I R2 U R1 I R1 I B U R3 I C 9.332v 0.133mA2.775V0.13857mA 0.00575mA 1.937v0.646mAV CE ’ I R6 U R6 I R5 I B ’ U R5 I C ’ U R7 6.534V0.358mA1.789V0.387mA0.029mA1.935V1.559mA4.677V闭环增益：96.41=⋅+=AvF Av通频带宽：开环：200Hz-500Hz 闭环：120Hz-7MHz。

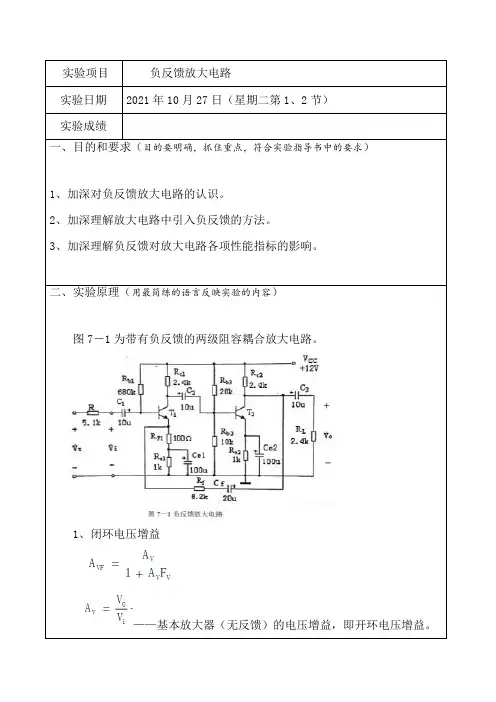

负反馈放大电路实验
二、实验原理（用最简练的语言反映实验的内容）
图7－1为带有负反馈的两级阻容耦合放大电路。
1、闭环电压增益
——基本放大器（无反馈）的电压增益，即开环电压增益。
1＋A V*F V——反馈深度，它的大小决定了负反馈对放大电路性能改善的程度。
2、反馈系数
3、输入电阻
R if＝(1＋A V*F V)R i
R i——基本放大器的输入电阻
4、输出电阻
R o——基本放大器的输出电阻
A vo——基本放大器R L=∞时的电压增益
号，输出端接示波器，逐渐增大输入信号的幅度，使输出波形开始出现失真，记下此时的波形和输出电压的幅度。
2）再将实验电路改接成负反馈放大电路形式，增大输入信号幅度，使输出电压幅度的大小与1）相同，比较有负反馈时，输出波形的变化。
输入端接入f＝1KHz，V S=6mV的正弦信号
四、实验记录（记录实验过程中所见到的现象、实验结果和得到的有关数据，可以插入图、表、关键程序代码等）
五、实验结论（对实验结果和数据进行分析和解释，并通过信息综合得出有效的实验结论）
1、将基本放大电路和负反馈放大电路动态参数的实测值和理论估算值列表进行比较。
负反馈放大电路实验报告
开环时������i = 91kΩ > 90kΩ
以反馈电阻作为负载时的电压放大倍数|������u| = 169.1 > 120
闭环时������usf = −9.38 ≈ −10
经验证，实验数据均能满足参数设计要求。
2．数据比较及误差分析
（1）开环
理论值 仿真值 实测值
Au1 0.79 0.678 -0.76
负反馈放大电路实验报告
班级 姓名 学号
一、 实验目的
1．了解N 沟道结型场效应管的特性和工作原理。 2．熟悉两级放大电路的设计和调试方法。 3．理解负反馈对放大电路性能的影响。 4．学习使用Multisim 分析、测量负反馈放大电路的方法。
二、 实验内容
（一）必做内容 设计和实现一个由共漏放大电路和共射放大电路组成的两级电压并联负反馈放大电路。 1. 测试 N 沟道结型场效应管 2N5486 的特性曲线（只做仿真测试）
Au -149.3 -138 -169.1
Ri 90.8k 93.5k 91.0k
RO 3.29k 2.92k 2.84k
fL / 178Hz /
fH / 4.16MHz /
两级电压放大倍数 Au 的误差较大，其余各动态参数误差较小。影响电路整体放大倍数
的因素较多。
（2）电压并联负反馈
Ausf
Rif
Rof
fL
fH
理论值
-10.0
690
358
/
/
仿真值
-10.0
728
312.6
15Hz
28.4MHz
实测值
-9.39
659
210.4
/
/
闭环中 Rof 的硬件实验值与仿真和理论计算存在较大误差，可能原因包括电阻值偏差，
7、实验七：电压串联负反馈放大电路
7、实验七：电压串联负反馈放大电路实验目的：1.了解电压串联负反馈电路的基本概念及作用；2.研究电压串联负反馈放大电路的放大性能；3.掌握组建电压串联负反馈放大电路的方法及电路调试技巧。
实验原理：电压串联负反馈电路由放大器和反馈电阻两部分组成，如图所示。
在此电路中，输出信号经过电压分压器R1和R2，形成反馈信号vF，该信号与输入信号相比较后，通过反馈电阻Rf回到放大器的负输入端，形成负反馈电路。
电压串联负反馈电路的作用是保证电路的稳定性和线性性，提高放大器的增益稳定度和频率响应，同时减小失真。
电压串联负反馈电路的反馈系数β=Fb/F0，其中Fb是反馈信号，F0是放大器输入信号。
反馈系数β 越大，输出信号与输入信号的差别就越小，电路的放大增益就越小，失真也越小。
电压串联负反馈电路的放大倍数A=(1+Rf/R1)×A0/(1+βA0)，其中A0是放大器的开环电压增益，A为电压串联负反馈电路的闭环电压增益。
实验内容：(1) 用示波器测量极管放大电路的直流工作点(电阻落)；(2) 测量极管放大电路的直流放大倍数 Av；(3) 将放大电路改为有源负载方式并提高放大倍数；(4) 将电路改为电压串联负反馈电路并调节 Rf，使放大倍数改变，说明负反馈的作用；(5) 计算负反馈系数β 和放大倍数 A。
实验仪器：电压信号源，二分频用的 RC 滤波器，示波器，音量表，万用表等。
实验步骤：1.将极限放大电路接到示波器输入终端上，调节电路电源使频率为1kHz，滑动电位器RP0，调整示波器上下限位置，测量峰峰值Epp和直流信号值Eoff；2.计算电路的直流放大倍数Av=Epp/2Eoff/α(V/V)；3.将放大电路改为有源负载，调整RP1，使交流放大倍数提高到大于1赫兹的100±5倍；4.将电路改为电压串联负反馈电路，调整反馈电阻Rf，记录测量结果；5.根据实验数据，计算出负反馈系数β，验证对放大倍数的影响。
负反馈放大器实验报告
负反馈放大器实验报告
本实验旨在通过实际操作，了解负反馈放大器的工作原理和性能特点，同时掌
握相应的实验技术和方法。
在实验中，我们使用了负反馈放大器电路，通过测量电压增益、频率响应和失调电压等参数，对负反馈放大器的性能进行了评估和分析。
首先，我们搭建了负反馈放大器电路，并根据实验要求选择了合适的电阻和电
容数值。
随后，我们进行了直流工作点的测量和调整，确保电路正常工作。
在这一过程中，我们注意到负反馈放大器相对于非负反馈放大器具有更稳定的直流工作点，能够减小器件参数的影响，提高放大器的稳定性和可靠性。
接下来，我们进行了交流性能的测试。
通过输入信号的变化，我们观察到负反
馈放大器的电压增益随着频率的增加而逐渐减小，且相位特性较为平稳。
这表明负反馈放大器能够有效地抑制频率特性的变化，提高整个放大器的频率响应。
在实验过程中，我们还测量了负反馈放大器的失调电压，并对其进行了分析。
我们发现，负反馈放大器的失调电压明显减小，这与负反馈的作用原理相吻合。
负反馈能够通过比例放大器和反馈网络的配合，抑制失调电压的产生，提高放大器的线性度和稳定性。
综合实验结果，我们得出了以下结论，负反馈放大器相对于非负反馈放大器具
有更好的直流工作点稳定性、频率响应特性和失调电压表现。
负反馈放大器在实际应用中能够有效地提高放大器的性能和可靠性，是一种重要的放大器结构。
总之，通过本次实验，我们深入理解了负反馈放大器的工作原理和性能特点，
掌握了相关的实验技术和方法。
这对我们今后的学习和科研工作具有重要的指导意义，也为我们进一步深入研究和应用负反馈放大器奠定了坚实的基础。
负反馈放大电路设计实验报告
负反馈放大电路设计实验报告
负反馈放大电路设计实验报告
本次实验的目的是设计，组装，安装并测试具有负反馈的放大电路。
实验操作序号、实验操作的具体内容以及实验结果分别如下所示。
1.确定放大器的最小特性和参量灵敏度：从设计仿真程序中获取所需参数。
2.组装放大器：通过给定的电路原理图以及所需元件组装放大器。
3.安装放大器：将放大器安装到实验板上，并对连接线及板上元件进行连接。
4.建立反馈网络：将负反馈装置根据电路板上的原理图连接到输出和输入部分。
5.测试放大器：根据电路板上的参量灵敏度，使用台架仪器测试实际放大器的最小特性以及负反馈网络 .
实验结果表明，负反馈放大器的最小特性与预期一致，参量灵敏度也符合实验要求，可知该放大器正常运行并实现预期功能。
通过本次实验，使用者可以了解负反馈放大器的结构、特性及其灵敏度，从而掌握放大器的基础知识，能够用此技术来设计更多更复杂的电路以满足不同应用的要求。
负反馈放大电路实验报告
负反馈放大电路实验报告班级姓名学号一、实验目的1．了解N沟道结型场效应管的特性和工作原理。
2．熟悉两级放大电路的设计和调试方法。
3．理解负反馈对放大电路性能的影响。
4．学习使用M ultisim分析、测量负反馈放大电路的方法。
二、实验内容（一）必做内容设计和实现一个由共漏放大电路和共射放大电路组成的两级电压并联负反馈放大电路。
1. 测试N沟道结型场效应管2N5486 的特性曲线（只做仿真测试）在Multisim设计环境下搭接结型场效应管特性曲线测试电路，利用“直流扫描分析（DC Sweep Analysis）”得到场效应管的输出特性和转移特性曲线。
测出I DSS和使i D等于某一很小电流（如5μA）时的u GS(off)。
2N5486 的主要参数见附录。
2. 两级放大电路静态和动态参数要求（1）放大电路的静态电流I DQ和I CQ均约为2mA；结型场效应管的管压降U GDQ < - 4V，晶体管的管压降U CEQ = 2～3V。
（2）开环时，两级放大电路的输入电阻R i要大于90kΩ；以反馈电阻作为负载时的电压放大倍数A u≥120。
（3）闭环时，电压放大倍数A usf = U O/U S≈ -10。
3．参考电路（1）电压并联负反馈放大电路方框图如图1所示，R模拟信号源的内阻；R f为反馈电阻。
（2）两级放大电路的参考电路如图2所示。
R g1、R g2取值应大于100kΩ。
考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入和输出端分别并联反馈电阻R f，理由详见附录。
4．实验方法与步骤（1）两级放大电路的测试（a）调整放大电路静态工作点第一级电路：设计与调节电阻R g1、R g2、R s参数，使I DQ约为2mA、U GDQ < - 4V，记录U GSQ、U A、U S、U GDQ。
第二级电路：调节R b2，使I CQ约为2mA，U CEQ = 2～3V。
记录U CEQ。
（b）测试放大电路的主要性能指标输入信号的有效值U s ≈ 5mV，频率f 为10kHz，测量A u1=U O1/U S、A u=U O/U S、R i、R o和幅频特性。
含负反馈的多级晶体管放大电路实验
2．模拟电子技术实验实验2.2 含负反馈的多级晶体管放大电路实验目的实验思路实验原理实验步骤实验报告要求一、实验目的1．构建多级共射极放大电路，对静态工作点、放大倍数进行调节，使其满足设计要求。
2．测量多级放大电路的放大倍数、输入电阻、输出电阻和频率特性。
3．在多级放大电路中引入电压串联负反馈。
4．测量负反馈电路的放大倍数、输入电阻、输出电阻和频率特性等，并与开环放大电路相应的技术指标进行比较。
5．更换第一级放大电路的晶体管，观察负反馈对电路性能的影响。
2．模拟电子技术实验实验2.2 含负反馈的多级晶体管放大电路实验目的实验思路实验原理实验步骤实验报告要求二、实验思路实验2.1是一个最简单的单级晶体管放大电路，教科书上还有另外几种单级晶体管放大电路。
由于这些电路都是阻容耦合的，在级联以后，多级之间的静态工作点互不干扰，因此，简单地将多个单级放大电路串连，就可以实现多级放大。
这样，从表面看，通过对多个单级放大电路的适当级联，可以实现任意倍数的放大。
似乎放大电路已经没有什么可以研究的了。
但是，问题并不是这么简单。
同学们在进行晶体管单级放大电路实验后，可能会发现，这样一个看似简单的电路，却蕴涵着复杂性。
首先静态工作点与放大倍数是互相影响的，其次，放大倍数与输出电阻也可能互相影响，第三，输入电阻与放大倍数也可能互相影响。
这样，就造成了一个现象：在一个已经调试好的放大电路中，晶体管的损坏、要求的改变，都需要对电路参数进行调整，而一旦改变某个参数，设计者就必须全面考虑其它参数的被动改变。
这种设计电路的复杂性，对于电路的推广使用，是非常不利的。
比如，一个正常使用了很久的电路，其晶体管损坏了，不要以为简单更换一个晶体管就可以了，你必须在更换上晶体管后，对电路的静态工作点、放大倍数、输入输出电阻、截止频率等参数，进行全面的重新调整，这是相当麻烦的。
多级晶体管放大电路更是如此。
在电路中引入负反馈，可以解决这个问题。
负反馈放大电路设计实验报告
负反馈放大电路设计实验报告无07 李杭 2010011147一.实验目的（1）通过实验，学习并初步掌握负反馈放大电路的设计及电路安装、调试方法。
（2）学习用CAD 工具PSpice （或EWB ）设计较复杂电路的方法。
（3）深入理解负反馈对放大电路性能的影响。
（4）巩固放大电路主要性能指标的测度方法。
二.实验任务按实验室给定的晶体管型号、参数以及电阻、电容系列值，设计一个负反馈电压放大电 路。
其输入、输出采用电容耦合。
设负载电阻2.2 R L = k Ω ，信号源内阻50 R S = Ω。
主要性能要求如下：vf i o A 40(10%)10R 15k R 10010,?1L H f Hz f MHz =±≥Ω≤Ω≤ ≥，反馈深度不低于，频率响应。
三.实验原理（1）负反馈的类型根据输入端基本放大电路和反馈网络的连接方式有并联和串联2 种，输出端取样方式 有电压取样和电流取样2 种，所以负反馈放大电路有4 种类型，即：电压串联负反馈、电 压并联负反馈、电流串联负反馈、电流并联负反馈。
（2）负反馈对放大电路性能的影响①负反馈降低增益 ②负反馈提高增益稳定性 ③负反馈影响输入输出电阻④负反馈展宽频带⑤负反馈改善非线性失真（3）消除自激的方法①加入补偿电容。
缺点：对放大电路的频率响应的影响很大。
只是要想实现放大电路的稳定，必然要牺牲一部分频带的指标。
②在射极跟随器的基极串入电阻抵消负阻效应。
对放大电路的频率特性有影响。
判断是否是由于负阻效应引起的振荡可以把示波器的探头的衰减器从´1档变为´10档，如果振荡减弱即是由于负阻引起的。
③电路要有良好的接地，尽量加粗接地线，消除干扰信号通过地线引起的影响。
这个方法只对设计印刷电路板有指导作用。
④插入电源去耦电路，抵消反馈的影响。
这种方法是最有效的，且是对放大电路的性能指标影响最小的。
⑤消除外界干扰。
如果前面的措施都解决不了的时候，就要考虑振荡的根源不是出自于自身，而是由外界传入的。
负反馈放大电路实验总结
负反馈放大电路实验总结在本次实验中，我们研究了负反馈放大电路的基本原理和特性。
负反馈放大电路是一种常见的放大电路，可以通过改变电路的反馈方式来提高电路的性能，例如增加稳定性、降低失真等。
本实验通过搭建负反馈放大电路并进行电路参数测量，验证了负反馈放大电路的特性。
实验步骤：1. 准备工作：搭建实验电路所需的电路板、电阻、电容等元件。
2. 搭建负反馈放大电路：按照实验要求连接电路板上的元件，搭建负反馈放大电路。
3. 测量电路参数：使用信号发生器提供输入信号，通过示波器测量放大电路的输入和输出信号，记录幅度和相位差。
4. 改变反馈方式：通过改变电路中的反馈元件，比较不同反馈方式下电路的性能差异。
实验结果：通过实验测量，我们得到了负反馈放大电路的输入输出特性曲线。
在实验中，我们可以观察到以下几个重要的特性：1. 增益稳定性：负反馈放大电路能够通过反馈路径将输入信号的一部分反馈到输入端，从而抑制电路的增益变化。
通过改变反馈比例，我们可以得到不同的增益值。
实验结果表明，增加反馈比例可以显著提高电路的增益稳定性。
2. 频率特性：在实验中，我们还可以观察到负反馈放大电路的频率特性。
通过测量输入和输出信号的幅度和相位差，我们可以得到电路的频率响应曲线。
实验结果表明，在一定频率范围内，负反馈放大电路的频率响应是平坦的，增益基本保持不变。
3. 失真情况：负反馈放大电路可以有效降低电路的失真。
在实验中，我们可以通过测量电路输入和输出信号的波形来观察电路的失真情况。
实验结果表明，负反馈放大电路的失真程度较低，能够更好地保持输入信号的准确度。
实验总结：通过本次实验，我们深入了解了负反馈放大电路的原理和特性。
负反馈放大电路的特点在于增加了电路的稳定性、降低了失真等方面的优点。
实验结果表明，通过改变反馈比例和反馈方式，可以调整电路的性能，以满足不同应用场景的需求。
在实际应用中，负反馈放大电路被广泛应用于音频放大器、运算放大器等领域。
电路实验实验七多级负反馈放大电路
电子实验报告院系班级学号姓名实验名称多级及负反馈放大电路日期 2014/5/151、实验目的1、了解多级放大作用原理及负反馈原理2、学会正确使用示波器调节、测量输入输出波形3、学会正确使用函数信号发生器、数字交流毫伏表。
4、学习使用Multisim 电子电路仿真软件。
2．实验仪器设备三极管，直流稳压电源，导线，电位器、数字万用表，示波器，函数信号发生器，实验箱3、实验内容1、在实验箱上搭接两级放大电路，输入信号Vs=500mV，f=5KHz、偏移量=0V 的交流正弦波。
2、调整电路的静态工作点，使得输出电压Vpp最大且波形不失真，记录输入输出波形，计算Av，测量各级三极管的静态工作点相关参数。
（Vb、Vc、Ve、Vce、Vbe）3、在两级放大电路的基础上增加电压串联负反馈支路，其中Rf=5.1K，C=10uF。
记录输入输出波形，测量该电路AvF4、比较和总结多级负反馈电路。
四、实验原理单级放大电路的放大倍数有时不能满足我们的需要，为此我们需要把若干个基本的放大电路连接起来，组成多级放大电路。
多级放大电路之间的连接称为耦合，它的方式有多种。
实际中我们常用的耦合方式有三种，即阻容耦合、直接耦合和变压器耦合。
多级放大电路的指标计算：电压放大倍数Au=多级放大电路的倍数等于各级放大电路倍数的乘积。
输入电阻和输出电阻：对于多级放大电路来说：输入级的输入电阻就是输入电阻；输出级的输出电阻就是输出电阻。
负反馈：用输出端的电压减弱输入端的电压实验电路图如下：5、实验数据多级放大饱和未失真波形图：Vs=520mV vi=5.2mV vo=1.61V第一三极管第二三极管Vb:V 3.8667 2.9574 Vc:V 3.4094 3.3672 Ve:V 3.2219 2.3218 Vbe:V 0.64305 0.64257Vce:V 0.20792 1.03416 Av1=1.71v/5.2mv=329失真波形图：负反馈波形图：Vs=520mV vi=5.2mV vo=260mV第一三极管第二三极管Vb:V 3.8396 2.9503反馈系数f=260mv/1.61v=0.1615Av2= Av1/(1+f* Av1)=6.1六、实验结论输入电压为500mv，直接通过多级放大会超过电器元件负载，在输入端加一相差100倍串联电阻便可使函数发生器降低一百倍后作为输入信号输入通过对开环、闭环两次数据的比较之后，可以明显地发现：负反馈会降低电压的放大倍数，但能提高电压增益的稳定性。
模电实验多级负反馈放大电路
多级负反馈放大电路一、实验目的（1）掌握用Multisim 13仿真研究多级负反馈放大电路。
（2）学习集成运算放大器的应用，掌握多级集成运放电路的工作特点。
（3）研究负反馈对放大器性能的影响，掌握负反馈放大器性能指标的测试方法。
（4）测试开闭环的电压放大倍数、输入电阻、输出电阻、反馈网络的电压反馈系数和通频带。
（5）比较电压放大倍数、输入电阻、输出电阻和通频带在开闭环时的差别。
（6）观察负反馈对非线性失真的改善作用。
二、实验原理1.基本电路实验电路如图。
该放大电路由两级运放构成的反相比例器组成，在末级的输出端引入反馈网络f C ，1f R 和2f R ，构成交流电压串联负反馈电路。
反馈对放大器性能的改善程度，取决于反馈量的大小。
反馈深度是衡量反馈强弱的重要物理量，记为1+AF 。
式中，A 为开环增益；F 为反馈系数。
若引入负反馈后的闭环增益为f A ，则f A A AF =+1。
从上面的分析可知，引入负反馈会使放大器增益的降低。
负反馈虽然牺牲了放大器的放大倍数，但它改善了放大器的其他性能指标，因此负反馈在放大器中仍得到广泛的应用。
2.放大器基本参数（1）开环参数。
将负反馈支路中的开关P 和B 点相连，便可得到开环时的放大电路。
由此可测出开环时的放大电路的电压放大倍数V A 、输入电阻i R 、输出电阻o R 、反馈网络的电压反馈系数F 和通频带BW f ，即iLV V V A =Ni i i V V R V R -=1L L o o R V V R ⎪⎪⎭⎫ ⎝⎛-=1Lf V V F =L H BW f f f -=（2）闭环参数。
通过开环时放大电路的电压放大倍数V A 、输入电阻i R 、输出电阻o R 、反馈网络的电压反馈系数F 和上、下限H f ，L f ，可计算求得多级负反馈放大电路的闭环电压放大倍数Vf A 、输入电阻if R 、输出电阻of R 和通频带BW f 的理论值为VV VVf F A A A +=1()V V i if F A R R +=1V V o of F A R R '1+=，io V V V A ='()VV LV V H Lf Hf BW F A f F A f f f f +-+=-=11测量放大电路的闭环特性时，应将反馈支路中的开关P 与A 点相连。
负反馈放大电路实验报告
负反馈放大电路实验报告物理与电子信息学院学年论文负反馈放大电路实验报告李耀光(学号:20121104736)(物理与电子信息学院 12级电子信息工程3班，内蒙古呼和浩特 010022) 指导教师:段国俊摘要:负反馈在电子线路中有着非常广泛的应用～采用负反馈是以降低放大倍数为代价的～目的是为了改善放大电路的工作性能～如稳定放大倍数、改变输入和输出电阻、降低电路增益、减少非线性失真、展宽通频带等～所以在实用放大器中几乎都引入负反馈。
而在各种放大电路中～其主要用于稳定静态工作点、稳定放大倍数、防止自激振荡、补偿温度漂移等。
关键词:负反馈,性能,稳定1.实验目的1.1通过实验，学习并初步掌握负反馈放大电路的设计及调试方法。
2.2深入理解负反馈对放大电路性能的影响。
1.3巩固放大电路主要指标的测试方法。
2.实验任务采用双极型晶体管以及电阻、电容系列，设计一个负反馈电压放大电路，输入、输出采用电容耦合。
要求当时:A,40(1,10%)，反馈深度不低于10 R,2k,vfLR,15k,，R,100,io频率响应。
f,10Hz,f,1MHzLH,当负载RL=2.2k时:(有效值) V,1.0Vo3.实验原理3.1反馈的类型在输出端，取样方式分为电压取样(电压反馈)和电流取样(电流反馈)，在输入端，比较方式分为串联比较(串联反馈)和并联比较(并联反馈)。
因此负反馈放大电路有四种类型:电压串联、电压并联、电流串联、电流并联。
3.2负反馈对放大电路性能的影响学年论文题目 3.2.1引入负反馈使增益下降闭环增益表达式为,,A A,f,,1，AF,,D,1，AF其中为反馈深度。
深度负反馈D>>1条件下,1 A,f,F3.2.2负反馈提高增益的稳定性易得,,,dAdAdA11f ,,,,,,,,,DA，AFAA1f上式表明，反馈越深，闭环增益的稳定性越好。
3.2.3负反馈对输入电阻和输出电阻的影响串联负反馈使 R增加，并联负反馈使 R下降。
多级负反馈放大器实验报告
2.5 多级负反馈放大器的研究一. 实验目的（1）掌握用仿软件研究多级负反馈放大电路。
（2）学习集成运算放大器的应用，掌握多级集成运放电路的工作特点。
（3）研究负反馈对放大器性能的影响，掌握负反馈放大器性能指标的测试方法。
1）测试开环和闭环的电压放大倍数、输入电阻、输出电阻、反馈网络的电压反馈系数和通频带。
2）比较电压放大倍数、输入电阻、输出电阻、反馈网络的电压反馈系数和通频带。
3）观察负反馈对非线性失真的改善。
二．实验原理1.实验基本原理及电路（1）基本概念。
在电子电路中，将输出量（输出电压或输出电流）的一部分或全部通过一定的电路形式作用到输出回路，用来影响其输出量（放大电路的输入电压或输入电流）的措施成为反馈。
若反馈的结果使净输入量减小，则称之为负反馈；反之，称之为正反馈。
若反馈存在于直流通路，则称为直流反馈；若反馈存在于交流通路，则称为交流反馈。
交流负反馈有四种组态：电压串联负反馈，电压并联负反馈，电流串联负反馈，电流并联负反馈。
若反馈量取自输出电压，则称之为电压反馈；以电流形式相叠加，称为并联反馈。
在分析反馈放大电路市，“有无反馈”决定于输出回路和输入回路是否存在反馈支路。
“直流反馈或交流反馈”决定于反馈支路存在于直流通路还是交流通路：“正负反馈”的判断可采用瞬时极性法，反馈的结果使净输入量减小的为负反馈，使净输入量增大的为正反馈；“电压反馈或电流反馈”的判断可以看反馈支路与输出支路是否有直接接点，如果反馈支路与输出支路有直接接点则为电压反馈，否则为电流反馈；“串联反馈或并联反馈”的判断可以看反馈支路与输入支路是否有直接直接接点，如果反馈支路与输入支路有直接接点则为并联反馈，否则为串联反馈。
引入交流反馈后，可以改善放大电路多方面的性能：提高放大倍数的稳定性、改变输入电阻和输出电阻、展宽通频带、减小非线性失真等。
实验电路如图所示。
该放大电路由两级运放构成的而反相比例器组成，在末级的输出端引入了反馈网络Cf 、Rf2和 Rf1，构成了交流电压串联负反馈电路。
