管道焊接拍片数量确定
工艺管道焊接知识及拍片比例
工业管道焊接及拍片比例管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。
2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。
4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5.管口焊前预热和焊后热处理要求见表2。
注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。
规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。
6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。
（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。
注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费壁变，材料费乘0.5系数。
⑵片子有效长度按片长减去搭接每边25毫米计算。
⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。
如设计无规定时，按表5规定计算。
注：每条管线上最低探伤不得少于一个焊口。
碳钢管、无缝钢管焊口拍X光片数量
③管道焊口透视拍片的张数=管道等级规定的探伤百分比*焊口数量*张数.
④摘自《石油建设安装工程预算定额》中的工程量计算规则.
工艺管道(不同管径)每焊口X光片数量
管径
DN
15
20
25
32
40
50
65
80
X光片
张
2
2
2
2
2
2
2
2
管径
DN
100
125
150
200
250
300
350
400
X光片
张
3
3
3
4
4
45Leabharlann 5管径DN
450
500
600
700
800
900
1100
1200
X光片
张
6
7
8
9
10
12
13
15
管径
DN
1400
1600
1800
2000
2200
2400
2600
2800
X光片
张
18
20
23
25
28
30
33
35
管径
DN
3000
X光片
张
38
注:①公称直径80毫米以下的管道焊缝X光透视检查拍片,一个焊口要求至少两张片.定额中采用的胶片为85*300毫米的,实际上可用85*150毫米的胶片,执行定额时,人工和机械使用费不变,材料费乘以0.9系数.

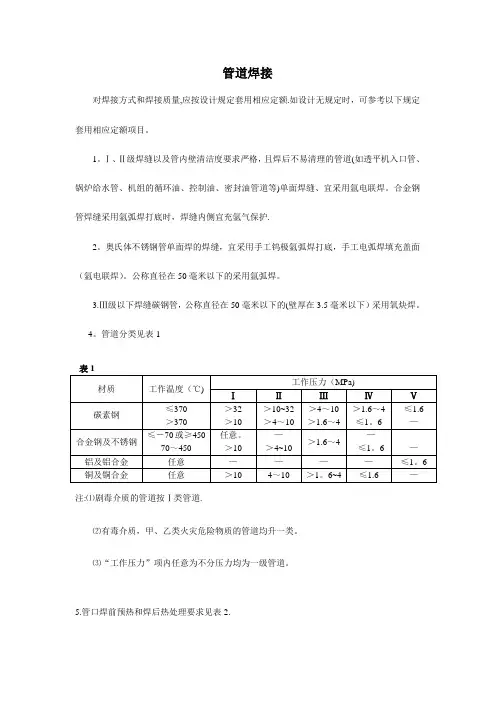

管道焊接拍片数量确定
管道焊接对焊接方式和焊接质量,应按设计规定套用相应定额.如设计无规定时，可参考以下规定套用相应定额项目。
1。
Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道(如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等)单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护.2。
奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的(壁厚在3.5毫米以下）采用氧炔焊。
4。
管道分类见表1表1注:⑴剧毒介质的管道按Ⅰ类管道.⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5.管口焊前预热和焊后热处理要求见表2.表2注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感.规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理.6.管口焊缝无损探伤计算规定数据：（1)管口焊接含量取定见表3。
（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。
表4注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费不变，材料费乘0。
5系数.⑵片子有效长度按片长减去搭接每边25毫米计算。
⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）(3）管道各级焊缝射线探伤数量，应按设计规定计算。
如设计无规定时，按表5规定计算。
表5注：每条管线上最低探伤不得少于一个焊口。
工艺管道焊接知识及拍片比例
工业管道焊接及拍片比例管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。
2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。
4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5.管口焊前预热和焊后热处理要求见表2。
注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。
规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。
6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。
（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。
注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费壁变，材料费乘0.5系数。
⑵片子有效长度按片长减去搭接每边25毫米计算。
⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。
如设计无规定时，按表5规定计算。
注：每条管线上最低探伤不得少于一个焊口。

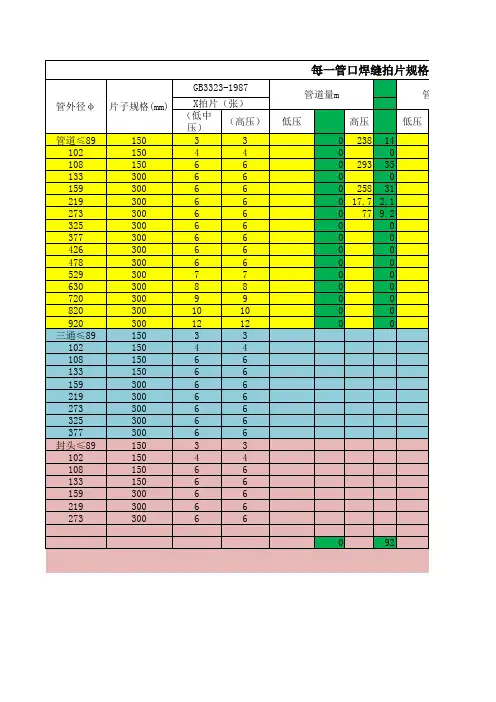

焊口探伤拍片数量(根据规范)
0
1
0.2
0
0
1
0.2
0
0
1
0.2
0
0
1
0.2
0
200
0
1
0.2
0
0
1
0.2
0
0
1
0.2
0
0
1
0.2 29.664
0
1
0.2
0
0
1
0.2
7.416
0
1
0.2
0
0
1
0.2
3.708
0
1
0.2
0
0
1
0.2
0
0
1
0.2
0
0
1
0.2
0
0
1
0.2
0
0
1
0.2
0
0
1
0.2
ቤተ መጻሕፍቲ ባይዱ
6.18
0
1
0.2
1.236
0
1
0.2
3.708
0
316.8
0
0
408.564
所规定的加热速率、温度下的恒温时间及冷却速率公式计算的，并考虑了必要的辅助时
工乘以系数0.87 石棉布保温石棉布的消耗量与高硅（氧）布相同，人工可不在增加。 石布和高硅（氧）布相为一次性消耗材料外。其他各种材料均按摊销量计入定额。
3 3 3 4 5 7 9 10 12 13 15 17 20 23 26 29
0 17.7 2.1
0 77 9.2
0
0
0
0
0
0
0
0
0
0
焊口拍片规定
每个管口焊缝X光拍片张数，如无规定者可按计算。
* e& H( q9 b/ w. @2 \# W! U4 J0 j( A; `3 _, |- o* S0 e* ?管径Dg 15 20 25 32 40 50 65 80d* c* a7 x/ W) g! bX光片张2 2 2 2 2 2 2 27 {! |* l* P0 \3 h: @管径Dg 100 125 150 200 250 300 350 4003 m* X, j$ A8 c9 A* sX光片张3 3 34 4 45 58 j- K4 ~ g8 B6 U1 j: o0 w& c管径Dg 450 500 600 700 800 900 1000 1200* p( m/ \( g! zX光片张6 7 8 9 10 12 13 159 f+ N2 \1 T8 E6 G4 J" ^管径Dg 1400 1600 1800 2000 2200 2400 2600 2800- R0 K& Y x ^* M0 O6 {X光片张18 20 23 25 28 30 33 356 u' H, Q: H$ W- [% D. f管径Dg 3000 / n7 o" P& b, f @# PX光片张38 ! a! m) G. o( X& j注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费不变，材料费乘0.5系数。
; B s" x) W3 g& u: x+ p ⑵片子有效长度按片长减去搭接每边25毫米计算。
本文来自: 造价新家园论坛() 详细出处参考：/thread-9274-1-1.html说明一、本定额的主要和适用范围为：1、厂区范围内的车间、装置、站、罐区及相互之间各种生产用介质输送管道。
管道焊缝无损探伤拍片数量的确定
管道焊缝无损应按设计文件或规范要求进行，工程量按现场实际拍片数量计算。拍片数量如设 计有要求时，按设计规定计算，如无规定，参照下表执行： 每一管口焊缝拍片规格及数量参考表 管外径(mm) ≤89 102 108 133 159 219 273 325 377 426 478 529 片子规格(mm) 150 150 150 150 300 300 300 300 300 300 300 300 X射线拍片（张/口） 低、中压管 2 4 6 6 6 6 6 6 6 6 6 7 高压管 2 4 8 8 8 8 8 8 8 7 7 7 γ 射线拍片（张/口） 高压管 2 4 6 6 6 6 6 6 6 6 6 7
注：1、DN600以上的管道焊缝无损探伤按管口周长计算工程量，片子的有效长度按片长减去搭 接每边25mm计算。 2、当管道外径小于或等于φ 89mm时，采用双壁双投影法透照；管道外径大于φ 108mm时， 其焊缝采用双壁单投影法透照。
片数量如设ຫໍສະໝຸດ
管道焊接知识及拍片比例表
管道焊接知识及拍片比例表管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。
2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。
4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5.管口焊前预热和焊后热处理要求见表2。
表2注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。
规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。
6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。
（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。
注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费壁变，材料费乘0.5系数。
⑵片子有效长度按片长减去搭接每边25毫米计算。
⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。
如设计无规定时，按表5规定计算。
表5注：每条管线上最低探伤不得少于一个焊口。
工艺管道焊接知识及拍片比例
工业管道焊接及拍片比率管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规准时，可参照以下规定套用相应定额项目。
1.Ⅰ、Ⅱ级焊缝以及管内壁洁净度要求严格，且焊后不易清理的管道（如透平机进口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采纳氩电联焊。
合金钢管焊缝采纳氩弧焊打底时，焊缝内侧宜充氩气保护。
2.奥氏体不锈钢管单面焊的焊缝，宜采纳手工钨极氩弧焊打底，手工电弧焊填补盖面（氩电联焊）。
公称直径在50 毫米以下的采纳氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50 毫米以下的（壁厚在 3.5 毫米以下）采纳氧炔焊。
4.管道分类见表 1表 1材质工作温度工作压力（ MPa）（℃）ⅠⅡⅢⅣⅤ≤ 370 ＞32＞ 10～＞4～10＞～≤碳素钢32 ＞＞～＞ 370 ＞10 4 ≤—4～ 10 4合金钢及不锈≤－ 70 或≥随意 . —＞～——450钢＞10 ＞4～10 4 ≤—70～450铝及铝合金随意————≤铜及铜合金随意＞10 4～ 10 ＞～≤—4注：⑴剧毒介质的管道按Ⅰ类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内随意为不分压力均为一级管道。
5.管口焊前预热和焊后热办理要求见表 2。
表 2钢号焊前预热焊后热办理壁厚（ mm ） 温度（℃）壁厚（ mm ） 温度（℃）10～20 ≥26100～200＞36600～650 ZG2516Mn600~650 15MnV ≥15150~200＞20520~570 12CrMo650~70015CrMo ≥10 150~200≥6＞10670~700ZG 20CrMo 200~30012CrMoV200~30020≥6＞6 700~750ZG CrMoV250~300ZG 15CrMoV12Cr 2MoWVB3≥6 250～350 随意 750～78012Cr MoWVSiTiBCr 5Mo铝及铝合金 随意 150～200 — — 铜及铜合金随意350～550——注：⑴当焊接环境温度低于零度时， 除规定壁厚一定作预热要求的金属外， 其他金属壁厚也均应作适合的预热， 使被焊接母材有手温感。
焊口探伤拍片数量(根据规范)
2.热处理的有效时间是依据《工业管道工程施工及验收规范》GB50235-1997所规定的加热速率、温度下的恒温时间及冷却速率公式计算的，并考虑了必要的辅助时间、拆除和回收用料等工作内容。
3.当焊接工序完成后，立即进行焊口局部热处理工作时，焊后热处理定额人工乘以系数0.87
4.电加热片加热进行焊前预热或焊后局部热处理的工作时，如要求增加一层石棉布保温石棉布的消耗量与高硅（氧）布相同，人工可不在增加。
5.用电加热片或电感应法加热进行焊前预热或焊后局部热处理的项目中，除石布和高硅（氧）布相为一次性消耗材料外。
其他各种材料均按摊销量计入定额。
6.电加热片式按履带式考虑的，如实际与定额不符时可按实调整。
管道焊接拍片数量确定
管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1.1、n级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。
2•奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3•川级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。
4. 管道分类见表1注：⑴剧毒介质的管道按类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5. 管口焊前预热和焊后热处理要求见表2。
也均应作适当的预热，使被焊接母材有手温感。
规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。
6. 管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。
）每个管口焊缝光拍片张数，如无规定者可按表计算。
注：⑴公称直径毫米以下的管道焊缝光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85X 300毫米的，实际上可用85X 150毫米的胶片，执行定额时，人工和机械使用费不变，材料费乘0.5系数。
⑵片子有效长度按片长减去搭接每边25毫米计算。
⑶管道焊口透视拍片的张数=管道等级规定的探伤百分比X焊口数量X张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。
如设计无规定时，按表5规定计算。
表5。
管道焊接拍片数量确定复习课程
管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。
2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。
4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5.管口焊前预热和焊后热处理要求见表2。
注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。
规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。
6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。
表3（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。
表4注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费不变，材料费乘0.5系数。
⑵片子有效长度按片长减去搭接每边25毫米计算。
⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。
如设计无规定时，按表5规定计算。
注：每条管线上最低探伤不得少于一个焊口。
工艺管道射线探伤拍片数量计算
工艺管道射线探伤拍片数量的计算根据《承压设备无损检测》NB/T47013-2015标准规定，射线透照时透照厚度比K不得大于1.1。
在满足K值要求，对不同规格管道焊缝每道焊口的拍片数量的计算公式如下：一、计算公式θ=cos-1K-1η=sin-1[Dsinθ/(2F-D)]α=θ+ηN=180°/α式中：K----透照厚度比；K=1.1θ----横裂检出角η----有用的半辐射角D----工件直径F----透照焦距；F=工件直径+200mmα----与有效片长之半对应的圆心角N----透照张数二、计算1、φ219×17.5mm管道焊缝透照张数θ=cos-1K-1=cos-11.1-1=24.6°η=sin-1[Dsinθ/(2F-D)]=sin-1[219sin24.6°/(2×419-219)]=8.4°α=θ+η=24.6°+8.4°=33.0°N=180°/α=180°/33.0°=5.45圆整后取N=62、φ356×17.5mm管道焊缝透照张数θ=cos-1K-1=cos-11.1-1=24.6°η=sin-1[Dsinθ/(2F-D)]=sin-1[356sin24.6°/(2×556-356)]=11.3°α=θ+η=24.6°+11.3°=35.9°N=180°/α=180°/35.9°=5.03圆整后取N=6同理，φ273的管道焊缝也是透照6张φ325以上的管道焊缝也是透照8张级满足NB/T47013.2-2015标准的要求。
通过以上计算，可以看出，上述管道焊缝根据NB/T47013.2-2015标准，φ273只需要透照6张φ325以上的管道只需要透照8张即可满足标准要求。
管道焊接热处理及拍片比例表
管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。如设计无规定时，可参考以下规定套用相应定额项目。1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电
管道焊接
对焊接方式和焊接质量，应按设计规定套用相应定额。如设计无规定时，可参考以下规定套用相应定额项目。
12CrMoV
ZG20CrMoV
ZG15CrMoV
≥6
200~300
250~300
＞6
700~750
12Cr2MoWVB
12Cr3MoWVSiTiB
Cr5Mo
≥6
250～350
任意
750～780
铝及铝合金
任意
150～200
—
—
铜及铜合金
任意
350～550
—
—
注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
6.000
铝合金管
1.27
22.10
6.000
铝合金板卷管
1.27
21.50
6.000
无缝铜管
1.27
22.40
6.000
铜板卷管
2.00
22.60
5.000
（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。
表4
管径
Dg
15
20
25
32
40
50
65
80
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道焊接
对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。
2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在毫米以下）采用氧炔焊。
4.管道分类见表1
表1
注：⑴剧毒介质的管道按Ⅰ类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5.管口焊前预热和焊后热处理要求见表2。
表2
注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。
规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。
6.管口焊缝无损探伤计算规定数据：
（1）管口焊接含量取定见表3。
表3
（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。
表4
注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费不变，材料费乘系数。
⑵片子有效长度按片长减去搭接每边25毫米计算。
⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。
如设计无规定时，按表5规定计算。
表5
注：每条管线上最低探伤不得少于一个焊口。
