管道焊接施工工艺标准..
压力管道焊接施工工艺标准
压力管道焊接施工工艺标准酒店群工程部2014年3月目录一、不锈钢焊接工艺标准 (3)1、施工准备 (3)2、焊接操作要点 (4)3、质量标准 (10)二、碳钢焊接工艺标准 (11)1、施工准备 (11)2、焊接操作要点 (12)3、质量标准 (16)一、不锈钢焊接工艺标准1、施工准备1.1材料要求:1.1.1 施工现场必须配有符合要求的固定焊条库或流动焊条库。
1.1.2焊材必须具有质量证明书或材质合格证,焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行,焊条的烘干工艺按生产厂家说明书提供的参数进行,如无则按以下参数进行烘干:1.1.3焊丝使用前,必须去除表面的油脂、锈等杂物。
1.1.4保温材料性能必须符合预热及其热处理要求。
1.2 机具要求:1.2.1 焊机为直流焊机,焊机完好、性能可靠、双表指示灵敏且在校准周期内。
1.2.2 预热及热处理的设备完好,性能可靠,检测仪表在校准周期内。
1.2.3 焊工所用的焊条保温筒,刨锤、钢丝刷齐全。
1.3 作业条件1.3.1 人员资格:焊工必须持有相必须施焊对象的合格证。
1.3.2环境条件:施焊前必须确认环境符合下列要求:1)风速:焊条电弧焊小于8m/S;氩弧焊小于2m/S2)相对湿度:相对湿度小于90%3)坏境温度:当环境温度小于0℃时,对不预热的管道焊接前必须在始焊处预热15℃以上,当环境温度低于-20℃时,必须采取保暖措施。
当坏境条件不符合上述要求时,必须采取挡风、防雨等有效保护措施。
2、焊接操作要点2.1焊接坡口形式及对口要求见:QDICC/QB126-2002。
2.2组对时质量要求:内壁整齐,其错口量不超过下列规定:SHA级管道小于O.5mm;SHB级管道不超过1mm;其它管道小于 1.5mm。
组对前必须打磨坡口及两侧各20mm范围内油污、铁锈等,直至露出金属光泽,且于焊前在坡口两侧100mm范围内必须涂上防飞溅涂料。
2.3焊接方法:1)管径小于等于DN50或壁厚小于4mm的对接焊缝采用氩弧焊进行焊接;2)管径大于DN50的管道采用氩弧焊打底,焊条电弧焊盖面。
工业管道的焊接标准及施工工艺

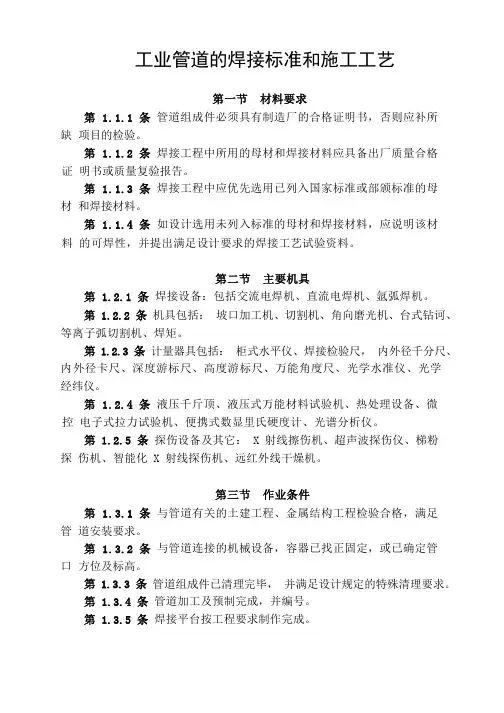

工业管道的焊接标准和施工工艺1.1.1管道组成件必须具有制造厂的合格证明书,否则应补所缺项目的检验。
1.1.2焊接工程中所用的母材和焊接材料应具备出厂质量合格证明书或质量复验报告。
1.1.3焊接工程中应优先选用已列入国家标准或部颁标准的母材和焊接材料。
1.1.4如设计选用未列入标准的母材和焊接材料,应说明该材料的可焊性,并提出满足设计要求的焊接工艺试验资料。
1.2.1焊接设备:包括交流电焊机、直流电焊机、氩弧焊机。
1.2.2机具包括:坡口加工机、切割机、角向磨光机、台式钻诃、等离子弧切割机、焊矩。
1.2.3计量器具包括:柜式水平仪、焊接检验尺,内外径千分尺、内外径卡尺、深度游标尺、高度游标尺、万能角度尺、光学水准仪、光学经纬仪。
1.2.4液压千斤顶、液压式万能材料试验机、热处理设备、微控电子式拉力试验机、便携式数显里氏硬度计、光谱分析仪。
1.2.5探伤设备及其它: X 射线擦伤机、超声波探伤仪、梯粉探伤机、智能化 X 射线探伤机、远红外线干燥机。
1.3.1与管道有关的土建工程、金属结构工程检验合格,满足管道安装要求。
1.3.2与管道连接的机械设备,容器已找正固定,或已确定管口方位及标高。
1.3.3管道组成件已清理完毕,并满足设计规定的特殊清理要求。
1.3.4管道加工及预制完成,并编号。
1.3.5焊接平台按工程要求制作完成。
备料施焊1.4.1 工艺流程:1.4.2 焊工1.压力管道所用焊工必须取得由长沙市技术监督局批准颁发的《锅炉 压力容器焊工合格证》,且只限于焊接《合格证》内规定的项目。
2 .“压力容器焊工合格证”有效期为三年,超过有效期后必须重新办 理,否则视为无效。
3.焊工累计合格项目满足 GB235-82 中表 4.4.1 规定的所有材质的焊 接。
4.焊工操作评定:焊工操作评定考试的技术要求,由技术人员制订, 要求符合有关规范、标准、管理法令及用户的技术条件。
每一焊工都应有 鉴别的编号,且对焊工应不断观察其操作状况与重新评定的需要。
工艺标准管道焊接工艺标准要求

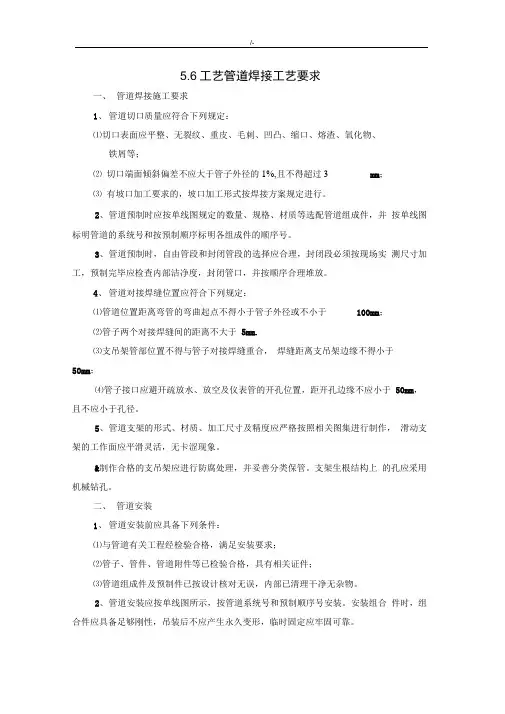

5.6工艺管道焊接工艺要求一、管道焊接施工要求1、管道切口质量应符合下列规定:⑴切口表面应平整、无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等;⑵ 切口端面倾斜偏差不应大于管子外径的1%,且不得超过3 mm;⑶ 有坡口加工要求的,坡口加工形式按焊接方案规定进行。
2、管道预制时应按单线图规定的数量、规格、材质等选配管道组成件,并按单线图标明管道的系统号和按预制顺序标明各组成件的顺序号。
3、管道预制时,自由管段和封闭管段的选择应合理,封闭段必须按现场实测尺寸加工,预制完毕应检查内部洁净度,封闭管口,并按顺序合理堆放。
4、管道对接焊缝位置应符合下列规定:⑴管道位置距离弯管的弯曲起点不得小于管子外径或不小于100mm;⑵管子两个对接焊缝间的距离不大于5mm.⑶支吊架管部位置不得与管子对接焊缝重合,焊缝距离支吊架边缘不得小于50mm;⑷管子接口应避开疏放水、放空及仪表管的开孔位置,距开孔边缘不应小于50mm,且不应小于孔径。
5、管道支架的形式、材质、加工尺寸及精度应严格按照相关图集进行制作,滑动支架的工作面应平滑灵活,无卡涩现象。
&制作合格的支吊架应进行防腐处理,并妥善分类保管。
支架生根结构上的孔应采用机械钻孔。
二、管道安装1、管道安装前应具备下列条件:⑴与管道有关工程经检验合格,满足安装要求;⑵管子、管件、管道附件等已检验合格,具有相关证件;⑶管道组成件及预制件已按设计核对无误,内部已清理干净无杂物。
2、管道安装应按单线图所示,按管道系统号和预制顺序号安装。
安装组合件时,组合件应具备足够刚性,吊装后不应产生永久变形,临时固定应牢固可靠。
3、管道水平段的坡度方向以便于疏放水和排放空气为原则确定。
4、管道连接时,不得用强力对口,加热管子,加偏垫或多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。
5、管子或管件的坡口及内外壁10-15mm范围内的油漆、垢、锈等,在对口前应清除干净,显示出金属光泽。
管道焊接施工工艺标准...
管道焊接施工工艺标准1. 适用范围本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。
2. 引用标准2.1 《特种设备焊接工艺评定》JB4708-20082.2 《工业金属管道工程施工及验收规范》GB50235-972.3 《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.4 《电力建设施工及技术验收规范》(火力发电厂管道篇)DL5031-19942.5 《电力建设施工及技术验收规范》(火力发电厂焊接篇)DL5007-19922.6 《化工金属管道工程施工及验收规范》HG20225-952.7 《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-20012.8《西气东输管道工程焊接施工及验收规范》1(2010年6月4日)2.9 《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-20002.10 《石油和天然气管道穿越工程施工及验收规范》SY/T4079-19952.11 《钢质管道焊接及验收》SY/T 4103-20052. 1 2 《输油输气管道线路工程施工技术规范》Q/CVNP 59-20012.13 《工业设备及管道绝热工程施工及验收规范》GBJ126-892.1 4 《给水排水管道工程施工及验收规范》GB50268-20082.15 《钢制压力容器焊接工艺评定》JB4708-20002.16 《焊接工艺评定规程》(电力行业)DL/T868-20042.17 《火力发电厂锅炉压力容器焊接工艺评定规程》(电力行业)SD340-19892.18 《核电厂相关焊接工艺标准》(ASME ,RCC-M)2.19 《核电厂常规岛焊接工艺评定规程》(核电)DL/T868-20042.20 《锅炉焊接工艺评定》JB4420-19892.21 《蒸汽锅炉安全技术监察规程》附录I (锅炉安装施工焊接工艺评定)(1999版)2.22 《石油天然气金属管道焊接工艺评定》SY/T0452-20022.23 《工业金属管道工程质量检查评定标准》GB50184-932.24 《锅炉压力容器焊接考试管理规则》(国家质监总疫局2002 版)2.25 《承压设备无损检测》JB4730-2005.1,2,3,4,5 各分册3. 术语.3.1 焊接电弧焊:指用手工操作电焊条的一种电弧焊焊接方法。
管道焊接工艺要求

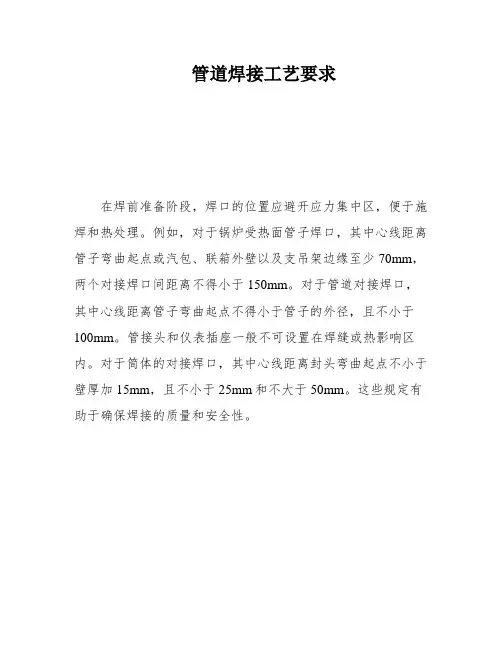

管道焊接工艺要求在焊前准备阶段,焊口的位置应避开应力集中区,便于施焊和热处理。
例如,对于锅炉受热面管子焊口,其中心线距离管子弯曲起点或汽包、联箱外壁以及支吊架边缘至少70mm,两个对接焊口间距离不得小于150mm。
对于管道对接焊口,其中心线距离管子弯曲起点不得小于管子的外径,且不小于100mm。
管接头和仪表插座一般不可设置在焊缝或热影响区内。
对于筒体的对接焊口,其中心线距离封头弯曲起点不小于壁厚加15mm,且不小于25mm和不大于50mm。
这些规定有助于确保焊接的质量和安全性。
7. 焊件对口时一般应做到内壁齐平,如有错口,则其错口值应符合以下要求:1. 对于单面焊的局部错口,其值不应超过壁厚的10%,且不大于1mm。
对于双面焊的局部错口,其值不应超过焊件厚度的10%,且不大于3mm。
对于不同厚度的焊件对口时,应按规定方法处理其厚度差。
2. 当焊口的局部间隙过大时,应设法修整至规定尺寸,严禁在间隙内加填塞物。
焊条、焊丝和焊剂应存放于干燥、通风良好、温度大于5℃,且相对空气湿度小于60%的库房内。
使用前应按其说明书要求进行烘焙不得超过两次。
焊丝使用前应清除锈垢和油污,至露出金属光泽。
对于重要部件的焊条,使用时应装入温度保持在100~150℃的专用保温箱筒内,随用随取。
存放一年以上的焊条用于重要部件焊接时,如对其质量发生怀疑,应重新做出鉴定,符合要求后方可使用。
3. 在焊接组装时,应将待焊工件垫置牢固,以防止在焊接和热处理过程中产生变形和附加应力。
除设计规定的冷拉口外,其余焊口应禁止用强力对口,更不允许利用热膨胀法对口,以防引起附加应力。
焊接场所应采取防风、防雨、防雪、防寒等措施。
在焊接施工过程中,包括对口装配、施焊、热处理和检验等四个重要工序。
本道工序符合要求后方准进行下道工序,否则禁止下道工序施工。
4. 合格焊工在施焊锅炉受热面管前,应进行与实际条件相适应的模拟练,并经折断面检查符合要求后方可正式焊接。
管道焊接施工工艺标准
全面讲解管道焊接施工工艺标准1、焊接方法优缺点及主要使用场合2、焊接材料3、手工电弧焊及CO2 气体保护焊3.1 适用范围本焊接方法适用于无缝钢管及焊接钢管的焊接。
3.2 两种工艺的特点3.3.焊接要领(1)二氧化碳气体保护半自动焊焊接示意图如下所示。
(2)焊接燃弧点位置如果燃弧位置过小时,背面成型焊缝有呈漏出现象不是熔合焊缝且成型焊缝两交界有明显的凹痕界线未有过渡熔合。
当间隙过大时,即产生焊瘤,甚至焊穿无法正常成型,所以燃弧点位置掌握非常关健的操作技术,燃弧点每次焊接都要在距底部1~2mm 处进行连续燃弧焊接。
(3)用月牙形横向摆动手法,在两边坡口处稍作停留运条焊接,当装配间隙大于4mm 时,可采用月牙形增大往后回复弧度摆动手法,使背面焊缝能正常成型,可视对背部面焊缝的技术要求而定。
(4)根部击穿小孔在0.5~1mm 范围内击穿小孔是确保背面焊透成型的重要方法,其根部击穿小孔,即可控制背面成型焊缝高度尺寸。
(5)层焊缝接头方法:应在弧坑前2~3mm 处引弧后焊至弧坑前方边界时即把焊枪向下压1~2mm使焊缝增加重力,背面焊缝接头处重新熔出接上,不会产生内凹或脱节现象,也可在弧坑上进斜削打磨,减薄弧坑也可接上。
(6)当管道焊接环形密封接头时,应先在已焊弧坑处用砂轮打磨一个斜度,当焊接此斜度时焊枪向下压1~2mm即可接上背面成型焊缝无内凹和脱节现象。
(7)为使焊接稳定,焊机选用NBK—350 焊机和使用较轻巧的焊枪,操作灵活。
(8)由于在坡口内焊接根部时,焊丝伸出长度会增加,此时焊枪导电与喷嘴内缩为0.5~1mm 以便使焊接过程稳定。
(9)若使用混合气体,Ar+CO2 混合比80%∶20%焊接可使焊接电弧更稳定和飞溅明显减少,且颗粒细小。
(10)由于采用短路过渡小电流低电压,规范焊接其焊机的外部接线必须牢固可靠尤其接工件回路线。
(11)采用反极性接法:即“-”接工件,“+”接焊枪,否则极点压力增大产生严重飞溅。
管道组对和焊接施工工艺标准
管道的组对和焊接施工工艺标准1.适用范围本章适用于工作压力不大于1.0MPa 的民用及一般工业建筑的室内给水(包括热水)、消防、室内外供热管网手工电弧焊、手工钨极氩弧焊和氧—乙炔焊的焊接施工工艺标准。
2.施工准备2.1 原材料、半成品的检验及验收:2.1.1焊接工程所采用的材料必须具有制造厂的质量证明书,其质量不得低于国家现行标准的规定;2.1.2焊条的化学成分、机械强度应与母材相同且匹配,兼顾工作条件和工艺性;2.1.3焊条质量应符合现行国家标准《碳钢焊条》GB5117、《低合金焊条》GB5118的规定,同时焊条应干燥。
2.1.4焊丝应符合现行国家标准《焊接用钢丝》GB1300的规定;2.1.5施工现场的焊接材料贮存场所及烘干、去污设施,应符合国家现行标准《焊条质量管理规程》JB3223的规定,并应建立保管、烘干、清洗、发放制度。
2.1.6氩弧焊所采用的氩气应符合现行国家标准《氩气》GB4842的规定,且纯度不应低于99.96% 。
2.1.7氧乙炔焊所采用的氧气纯度不应低于98.5%,乙炔气的纯度和气瓶中的剩余压力应符合现行国家标准《溶解乙炔》GB6819的规定。
2.2 主要工机具:2.2.1焊机,砂轮锯,切割机,焊条烘干箱,焊条保温桶,焊钳,氩弧焊把,面罩和滤光玻璃,焊缝检验尺,管道坡口机,管道对口器等。
2.3 作业条件:2.3.1 焊接前应对被焊材料进行焊接工艺评定;2.3.2焊工必须持有相应项目的资格证书,现场施焊的钢材种类,焊接方法,焊接位置,有效期等均应与焊工本人的焊工证书相符。
2.3.3需焊的管节应先修口、清根,管端端面的坡口角度、钝边、间隙等应符合要求;钢管对口检查合格后,方可进行点焊;2.3.4在寒冷或恶劣环境下焊接应符合下列规定:2.3.4.1清除管道上的冰、雪、霜等;2.3.4.2当工作环境的风力大于5级、雪于或相对湿度大于90%时,应采取保护措施施焊;2.3.4.3焊接时,应使焊缝可自由伸缩,并应使焊口缓慢降温;2.3.4.4冬季焊接时,当焊件温度低于0℃时,所有钢材应在施焊处100 mm范围内预热到15℃以上。
管道与管道焊接国家标准
管道与管道焊接国家标准管道及管道焊接是工业生产中常见的工艺,其质量直接关系到工程的安全和稳定运行。
为了保障管道及管道焊接的质量,我国制定了一系列的国家标准,对于管道及管道焊接的设计、材料、施工、检验等方面进行了规范。
本文将对管道与管道焊接国家标准进行详细介绍,以便工程技术人员和相关从业人员能够更好地理解和应用这些标准。
首先,国家标准对于管道的设计和选材提出了明确的要求。
在设计方面,标准要求应根据工程需要确定管道的材料、尺寸、压力等级和温度等参数,并且应符合相关的国家标准和规范。
在选材方面,标准规定了各种类型管道应选用的材料,以及材料的化学成分、力学性能、加工工艺等方面的要求,以确保管道材料的质量和可靠性。
其次,国家标准对于管道的施工和焊接工艺也进行了详细的规定。
在施工方面,标准要求施工单位应按照设计要求进行施工,并且应符合相关的施工工艺规范。
在焊接工艺方面,标准规定了各种类型焊接工艺的要求,包括焊接方法、焊接材料、预热温度、焊接层次、焊接工艺评定等内容,以确保焊接接头的牢固性和密封性。
此外,国家标准还对管道的检验和验收提出了严格的要求。
在检验方面,标准规定了对于管道材料、管道焊接接头、管道外观和尺寸等方面的检验方法和标准,以确保管道的质量符合设计要求。
在验收方面,标准要求施工单位应对管道的质量进行全面的验收,并且应出具相应的验收报告,以确保管道的质量符合国家标准和合同要求。
总之,国家标准对管道与管道焊接进行了全面的规范,涵盖了设计、选材、施工、焊接工艺、检验和验收等方面。
遵循国家标准,能够保障管道及管道焊接的质量,提高工程的安全性和可靠性,对于工程技术人员和从业人员来说具有重要的指导意义。
希望相关人员能够深入学习和理解国家标准,严格按照标准要求进行工作,共同为工程质量和安全保驾护航。
管道对口焊接工艺标准
管道对口焊接工艺标准火电工程工艺标准版本№.1 专业焊接标准号权法Q/GHG-104-02.16-2002 工艺标准名称管道对口焊接工艺标准工艺质量目标以施工过程焊接缺陷预防为主,确保受监焊口无损探伤一次合格率达96%以上,实现安装管道无焊口渗漏。
施工工艺过程施工工艺标准图示说明序号工艺步骤1 施工班组填写《焊接施工任务委托单》施工部门技术人员按要求填写表格,提前三天委托焊接部门。
管道焊前模拟练习位置5G2 焊接部门主管下发《焊接施工任务单》焊接技术人员按要求填写表格,由部门主管签发焊接施工班组。
3 专业人员依《焊接施工作业指导书》向施工人员技术交底焊接技术人员在项目开工前依有关标准和焊接工艺评定编写《焊接施工作业指导书》、并在开工前与有关专业管理人员一起向施工人员技术交底。
2G 6G图一序号坡口形式焊件厚度适用范围4 焊接机具及焊材准备和领用根据施工需求合理布置焊接机具,按《焊材管理细则》进行焊材准备和领用5焊前模拟练习对应项目合格焊工按施工技术交底要求,进行各种位置的模拟焊接,结构件模拟练习1G、2G、3G、4G四种位置。
管道模拟练习5G、6G、2G三种位置。
(见图一)并经无损探伤合格后方可上岗工作。
mm1 I形<3容器和一6 焊接对口要求及检查1.对口人员按图纸设计要求加工坡口,如设计无要求时,可按管壁厚度采用机械法(合金管或壁厚大于16mm以上管道)加工为I、V、X、U、U+V、V+V型坡口。
(见表一)2.并对坡口及其附近10-15mm范围内用电动磨光机清理至无油漆、锈、水、垢、氧化铁等,直至露出金属光泽.3.对口管口偏斜度≤0.5-2mm,(详见图二和表二)错口值≤10%且≯1 mm。
4.施工钳工对对口尺寸记录并签字,焊工签字认可。
般钢结构2V形≤16管道,压力容器,六道,承重钢结构3U形≤60中、厚壁汽5.氩弧焊场所必须搭设防风雨寒工棚,且管内无穿堂风。
水管道4双V形16/60中、厚壁汽水管道5V+U形>60中、厚壁汽水管道6 X>16双面焊接接头基本形式及适用范围形 焊接的大型容器和结构 7 T 形≤20管座和构件表一管子外径(mm ) Δƒ (mm ) ≤60 0. 5 >60――1591Δƒ图二7 4Mpa以下一般中低压焊口对口执行对口要求第6条规定。
碳钢管道焊接施工工艺标准
碳钢管道焊接施工工艺标准QJ/JA0607-20061.目的为了规范公司压力管道焊接施工工艺,保证焊接质量,特制定本工艺标准。
2.适用范围本工艺标准适用于公司承接的碳钢管道焊接施工。
焊接方法包括:钨极氩弧焊、焊条电弧焊、埋弧自动焊等。
本工艺标准与下列技术条件同时使用:a)产品图样;b)有关焊接技术条件。
3.引用标准GB50236 《现场设备、工业管道焊接工程施工及验收规范》QJ/JA113.1 《一级库焊接材料管理制度》QJ/JA113.2 《二级库焊接材料管理制度》QG/JA33.01 《压力管道安装质量保证手册》《锅炉压力容器压力管道焊工考试与管理规则》4.施工准备:4.1焊工要求焊工必须预先经过焊接基本知识和操作技能培训,并按《锅炉压力容器压力管道焊工考试与管理规则》进行考试,取得相应焊接方法、钢材种类、厚度、焊缝位置的特种设备作业人员资格项目,方能上岗施焊。
4.2 机具要求4.2.1焊接设备满足焊接工艺要求,电流表、电压表等仪表处于正常工作状态。
4.2.2 焊工所用的焊条保温筒、角向磨光机、刨锤、钢丝刷齐全。
4.3 材料要求4.3.1焊接材料应有产品质量证明书,并符合相应标准的规定。
有受潮、雨淋、破损现象的焊条不得入库。
4.3.2 焊条必须在干燥通风良好的室内仓库中存放。
施工现场应配有符合要求的固定或移动焊条库。
焊条的贮存与保管按QJ/JA113.1《一级库焊接材料管理制度》中的规定执行。
4.3.3 焊条使用前必须烘干,烘干工艺和领用要求按QJ/JA113.2《二级库焊接材料管理制度》中的有关规定执行。
4.3.4 焊丝使用前,应去除表面的油、锈等污物。
4.3.5氩气纯度要求在99.95%以上。
4.4环境要求4.4.1焊接环境出现下列任一情况时,须采用有效的防护措施,否则禁止施焊。
a)风速:气体保护焊时大于2m/s,其它焊接方法大于10m/s;b)相对湿度大于90%;c)雨雪环境;d)焊件温度低于-20℃;4.4.2 当焊件温度为0~-20℃时,应在始焊处100mm范围内预热到15℃以上。
管道工程施工标准与焊接要求
管道工程施工标准与焊接要求随着工业的快速发展和城市化进程的加速,管道工程在各领域中扮演着重要的角色。
为确保管道系统的安全运行和功能性能,施工标准和焊接要求变得尤为重要。
本文将探讨一些常见的管道工程施工标准和焊接要求,以加深对该领域的理解。
一、施工标准1.设计与选材:在进行管道工程施工之前,必须进行合理的设计和选材。
设计要考虑到管道的用途、负荷、流量等因素,以确保管道系统的稳定运行。
选材时需要根据设计要求选择适当的管材材料,包括金属管、塑料管等。
2.施工准备:在施工前需要进行一系列的准备工作,包括场地平整、勘测测量、施工方案制定等。
同时,还需要进行相应的安全措施,包括设置警示标志、建立施工现场临时堆放区等。
3.安装与布置:根据设计要求,进行管道的安装和布置。
施工人员需要按照相关的标准进行测量、切割、焊接等操作,确保管道的连接紧密、流畅。
4.测试与检验:在管道安装完成后,需要对其进行测试与检验,确保管道的质量和安全性。
常见的测试方式包括压力测试、水密性测试等。
5.防腐与维护:在管道工程完成后,还需要进行防腐和维护工作。
防腐处理可以保护管道免受腐蚀等外界因素的影响,维护工作则可以延长管道的使用寿命。
二、焊接要求1.焊接设备与工艺:在进行管道焊接时,需要选择适当的焊接设备和工艺。
常见的焊接设备包括电弧焊机、氩弧焊机等,而焊接工艺则包括手工电弧焊、气体保护焊等。
2.焊接操作规程:在进行管道焊接时,需要按照相关的操作规程进行操作。
这些规程包括焊缝准备、焊接参数控制、焊接技术要求等。
3.焊缝检查与评定:在焊接完成后,需要对焊缝进行检查和评定。
常见的检查方法包括目测、放射检测、超声波检测等,评定方法则采用焊缝评级标准。
4.焊接人员资质:在进行管道焊接时,需要由具备相关资质的焊接人员进行操作。
这些焊接人员需要接受专业培训,并通过相关的考试合格。
5.焊接质量控制:为确保焊接质量,需要采取一系列的控制措施。
例如,控制焊接参数、保证焊接环境清洁等。
长输管道焊接施工工艺标准
长输管道焊接施工工艺标准1 目的为了规范公司长输管道下向焊接施工工艺,提高焊接效率,确保焊接质量,特制定本工艺标准。
2 适用范围本工艺标准适用于公司承接的大口径长输管道工程的下向焊接施工。
焊接工艺方法包括:①全纤维素焊条下向手工焊;②纤维素焊条下向手工根焊、热焊,再用低氢焊条下向手工焊填充、盖面;③纤维素焊条下向手工根焊,药芯焊丝自保护半自动下向焊填充、盖面。
本工艺标准与下列技术条件同时使用:a)产品图样;b)工程技术标准中有关的焊接技术条件。
3 引用标准GB50369 《油气长输管道工程施工及验收规范》SY/T4071 《管道下向焊接工艺规程》SY/T4103 《钢质管道焊接及验收》SY-0401 《输油输气管道线路施工及验收规范》4 施工准备:4.1 焊工资格焊工应具有相应的资格证书。
焊工能力应符合SY/T4103-1995《钢质管道焊接及验收》中的有关规定。
4.2 机具要求4.2.1 管道焊接设备的性能应满足焊接工艺要求,并具有良好的安全性能,适合于野外工作条件。
4.2.2 手弧焊应配备满足纤维素焊条对电源静特性要求的直流弧焊机,焊机应达到小电流打底焊时不断弧,熄弧时不粘条,焊接过程中电弧稳定等。
目前一般选用满足上述要求的逆变式手弧焊机。
4.2.3 药芯焊丝自保护半自动焊目前主要是选用国外进口设备,一般选用美国林肯(LINCOLN)公司生产的DC-400、DC-600电源及LN-23P送丝机和米勒(MILLER)公司生产的XMT304电源和SP32封闭式送丝机。
用于返修焊的焊机一般选用燃油弧焊机。
4.2.4 焊件组对采用内对口器或外对口器。
4.2.5 焊工所用的焊条保温筒、角向磨光机、砂轮片、钢丝轮、锉刀齐全。
4.3 材料要求4.3.1 管道焊接用焊条和焊丝,必须有产品合格证和同批号的质量证明书。
4.3.2 管道全位置下向焊接用国外焊条的选用,应符合SY/T4071-93 《管道下向焊接工艺规程》附录B的要求。
管道焊接、安装技术标准
管道焊接、安装及支架加工、安装标准一、技术准备1.技术准备2.熟悉和审查图纸,参加设计交底,同时取得各项技术资料及有关图集,制定施工技术措施,组织技术交底。
3.了解管道的总体布置,对每个管道的规格、材质、连接形式及垫片的选用、防腐、保温等应做到心中有数。
4.施工依据《工业金属管道工程施工及验收规范》GB20235—97;《现场设备工业管道焊接工程施工及验收规范》GB50236-98;《工业设备及管道绝热工程施工及验收规范》GBJ126—89;《工业金属管道工程质量检验评定标准》GB50184-93;《工业设备及管道绝热工程施工质量检验评定标准》GB50185—93;《钢结构、管道涂装技术规程》YB/T9256—95;《建设工程防腐管材技术标准》Q/BGJ015-2002;施工图纸及有关技术文件上的技术、质量要求。
二、材料的要求1.对材料进行货到检验和验收检查,检验材质证明、生产厂家、规格型号,确认原材料与设计图纸、规程要求无误后方可进行切割、组装焊接.2.固定支架、导向支架、滑动支架的制作和安装应有技术交底,根据技术交底下料,组装焊接。
3.各工序应按施工技术标准进行质量控制,每道工序完成后应进行检查,合格后方可进行下道工序施工。
三、施工机具汽车起重机、载重汽车、直流电焊机、氩弧焊机、砂轮切割机、空气压缩机、坡口机、焊条烘干箱、手握砂轮机、电动试压泵、导链、千斤顶、气焊工具、扳手、水平尺、铅锤、直角尺、手锤。
四、质量要求(一)焊接质量要求1.在施工过程中,焊接质量检验应按下列次序进行:(1)对口质量检验;(2)表面质量检验;(3)无损探伤检验;(4)强度和严密性试验;2.对口质量应检验坡口质量、对口间隙、错边量、纵焊缝位置,检验标准应符合表3-2和3-3的规定。
3.焊缝表面质量检验应符合下列规定:(1)检查前,应将焊缝表面熔渣清理干净;(2)焊缝尺寸应符合设计要求,焊缝表面应完整,高度不应低于母材表面,并与母材圆滑过度;(3)不得有表面裂纹、气孔、夹渣及融合性飞溅物等缺陷;(4)咬边深度应小于0.5mm,且每道焊缝的咬边长度不得大于该焊缝总长度的10%;(5)表面加强面的高度不得大于该管道壁厚度的30%,且小于或等于5mm,焊缝加强面宽度应焊出坡口边缘2—3mm。
管道对口焊接工艺标准
管道对口焊接工艺标准火电工程工艺标准版本№.1 专业焊接标准号权法Q/GHG-104-02.16-2002 工艺标准名称管道对口焊接工艺标准工艺质量目标以施工过程焊接缺陷预防为主,确保受监焊口无损探伤一次合格率达96%以上,实现安装管道无焊口渗漏。
施工工艺过程施工工艺标准图示说明序号工艺步骤1 施工班组填写《焊接施工任务委托单》施工部门技术人员按要求填写表格,提前三天委托焊接部门。
管道焊前模拟练习位置5G2 焊接部门主管下发《焊接施工任务单》焊接技术人员按要求填写表格,由部门主管签发焊接施工班组。
3 专业人员依《焊接施工作业指导书》向施工人员技术交底焊接技术人员在项目开工前依有关标准和焊接工艺评定编写《焊接施工作业指导书》、并在开工前与有关专业管理人员一起向施工人员技术交底。
2G 6G图一序号坡口形式焊件厚度适用范围4 焊接机具及焊材准备和领用根据施工需求合理布置焊接机具,按《焊材管理细则》进行焊材准备和领用5焊前模拟练习对应项目合格焊工按施工技术交底要求,进行各种位置的模拟焊接,结构件模拟练习1G、2G、3G、4G四种位置。
管道模拟练习5G、6G、2G三种位置。
(见图一)并经无损探伤合格后方可上岗工作。
mm1 I形<3容器和一6 焊接对口要求及检查1.对口人员按图纸设计要求加工坡口,如设计无要求时,可按管壁厚度采用机械法(合金管或壁厚大于16mm以上管道)加工为I、V、X、U、U+V、V+V型坡口。
(见表一)2.并对坡口及其附近10-15mm范围内用电动磨光机清理至无油漆、锈、水、垢、氧化铁等,直至露出金属光泽.3.对口管口偏斜度≤0.5-2mm,(详见图二和表二)错口值≤10%且≯1 mm。
4.施工钳工对对口尺寸记录并签字,焊工签字认可。
般钢结构2V形≤16管道,压力容器,六道,承重钢结构3U形≤60中、厚壁汽5.氩弧焊场所必须搭设防风雨寒工棚,且管内无穿堂风。
水管道4双V形16/60中、厚壁汽水管道5V+U形>60中、厚壁汽水管道6 X>16双面焊接接头基本形式及适用范围形 焊接的大型容器和结构 7 T 形≤20管座和构件表一管子外径(mm ) Δƒ (mm ) ≤60 0. 5 >60――1591Δƒ图二7 4Mpa以下一般中低压焊口对口执行对口要求第6条规定。
管道焊接、安装技术标准
管道焊接、安装及支架加工、安装标准一、技术准备1.技术准备2.熟悉和审查图纸,参加设计交底,同时取得各项技术资料及有关图集,制定施工技术措施,组织技术交底。
3.了解管道的总体布置,对每个管道的规格、材质、连接形式及垫片的选用、防腐、保温等应做到心中有数。
4.施工依据《工业金属管道工程施工及验收规范》GB20235-97;《现场设备工业管道焊接工程施工及验收规范》GB50236-98;《工业设备及管道绝热工程施工及验收规范》GBJ126-89;《工业金属管道工程质量检验评定标准》GB50184-93;《工业设备及管道绝热工程施工质量检验评定标准》GB50185-93;《钢结构、管道涂装技术规程》YB/T9256-95;《建设工程防腐管材技术标准》Q/BGJ015-2002;施工图纸及有关技术文件上的技术、质量要求。
二、材料的要求1.对材料进行货到检验和验收检查,检验材质证明、生产厂家、规格型号,确认原材料与设计图纸、规程要求无误后方可进行切割、组装焊接。
2.固定支架、导向支架、滑动支架的制作和安装应有技术交底,根据技术交底下料,组装焊接。
3.各工序应按施工技术标准进行质量控制,每道工序完成后应进行检查,合格后方可进行下道工序施工。
三、施工机具汽车起重机、载重汽车、直流电焊机、氩弧焊机、砂轮切割机、空气压缩机、坡口机、焊条烘干箱、手握砂轮机、电动试压泵、导链、千斤顶、气焊工具、扳手、水平尺、铅锤、直角尺、手锤。
四、质量要求(一)焊接质量要求1.在施工过程中,焊接质量检验应按下列次序进行:(1)对口质量检验;(2)表面质量检验;(3)无损探伤检验;(4)强度和严密性试验;2.对口质量应检验坡口质量、对口间隙、错边量、纵焊缝位置,检验标准应符合表3-2和3-3的规定。
3.焊缝表面质量检验应符合下列规定:(1)检查前,应将焊缝表面熔渣清理干净;(2)焊缝尺寸应符合设计要求,焊缝表面应完整,高度不应低于母材表面,并与母材圆滑过度;(3)不得有表面裂纹、气孔、夹渣及融合性飞溅物等缺陷;(4)咬边深度应小于0.5mm,且每道焊缝的咬边长度不得大于该焊缝总长度的10%;(5)表面加强面的高度不得大于该管道壁厚度的30%,且小于或等于5mm,焊缝加强面宽度应焊出坡口边缘2-3mm。
管道焊接施工工艺
管道焊接施工工艺1. 管道焊接概述管道焊接是一种常见的管道连接方法,它可以保证管道连接的牢固性和密封性。
管道焊接施工工艺是指在管道焊接过程中所采用的具体施工方法和步骤。
2. 管道焊接施工工艺的步骤2.1 准备工作在开始管道焊接施工之前,需要进行一些准备工作,包括:- 检查焊接设备的完好性和工作状态;- 清洁和准备管道接口,确保无杂质和污垢。
2.2 管道焊接工艺选择根据具体的管道材料、管道直径和工程要求,选择合适的管道焊接工艺,常见的管道焊接工艺包括手工电弧焊、气体保护焊、埋弧焊等。
2.3 管道焊接参数设定根据管道焊接工艺选择,设置合适的焊接参数,包括焊接电流、焊接电压、焊接速度等。
这些参数的设定需要根据具体情况进行调整和优化。
2.4 管道焊接施工操作按照设定的焊接参数,进行管道焊接施工操作,包括:- 对接口进行焊前处理,如割嘴坡口、砂轮磨边等;- 进行焊接接头的对位和固定;- 进行焊接操作,保持稳定的焊接电弧和移动速度。
2.5 焊后处理完成管道焊接后,进行相应的焊后处理工作,包括:- 对焊缝进行外观检查,确保无裂纹和缺陷;- 清理焊接区域,清除焊渣和焊缝处的杂物。
3. 管道焊接施工工艺的注意事项- 注意焊接安全,保证操作人员的人身安全;- 严格按照焊接工艺规范进行施工,确保焊接质量;- 定期对焊接设备进行维护和检修,保证设备的正常运行;- 进行焊接前的材料检验,确保材料的质量符合要求。
以上是管道焊接施工工艺的基本概述,根据具体情况和要求,施工中还需根据实际情况灵活调整和优化工艺步骤和操作方法。
GB50236现场设备工业管道焊接工艺施工及验收规范
GB50236现场设备工业管道焊接工艺施工及验收规范1. 引言本文档旨在规范现场设备工业管道焊接工艺的施工与验收,确保焊接工艺的质量与安全,达到相关标准要求。
2. 施工准备2.1 焊接人员焊接人员应持有相关资格证书,具备良好的焊接技能与经验,且熟悉现场设备工业管道焊接工艺的施工流程。
2.2 设备与材料施工所需设备与材料应满足相关国家标准与技术规范要求,确保其安全、可靠性和质量。
2.3 焊接工艺评定施工前应进行焊接工艺评定,根据相关标准确定适合的焊接方法与工艺参数,并对评定结果进行记录与备案。
3. 施工流程3.1 焊接前准备- 清理管道外表面,确保无污染物。
- 选择合适的焊材与焊接工艺,使其与管道材料相容。
- 预热管道,确保焊接区域温度符合要求。
3.2 焊接操作- 采用合适的焊接方法进行管道连接,保持一定的焊接电流与电压,并严格控制焊接速度。
- 在焊接过程中,及时检查与消除焊接缺陷,确保焊接质量。
3.3 焊后处理- 对焊缝进行除渣、清理和打磨,确保焊接表面光洁。
- 进行必要的无损检测,如射线或超声波检测,以验证焊接质量。
4. 验收标准4.1 外观验收焊缝应无裂纹、夹渣、气孔、结合不良等缺陷,并符合相关焊接标准的外观要求。
4.2 尺寸验收焊接管道的外径、壁厚、长度等尺寸应符合设计要求,并进行测量与记录。
4.3 物理性能验收根据相关标准,对焊缝和母材进行拉伸强度、硬度、冲击性能等物理性能的检测,结果应符合要求。
5. 文件管理施工过程中的焊接操作记录、焊接工艺评定结果、焊接质量检测报告等文件应进行归档与保存,以备日后管理与查阅。
6. 现场安全措施施工人员应严格遵守相关安全规范,佩戴必要的防护装备,确保施工过程的人身安全与设备安全。
以上为GB现场设备工业管道焊接工艺施工及验收规范的基本要求与流程。
在实际施工过程中,还需结合具体情况进行调整与补充。
希望本文档能够为焊接工艺施工和验收提供参考和指导。
耐热钢管道焊接施工工艺标准
耐热钢管道焊接施工工艺标准1 目的为了规范公司压力管道焊接施工工艺,保证焊接质量,特制定本工艺标准。
2 适用范围本工艺标准适用于公司承接的15CrMo、12Cr1MoV等耐热钢管道焊接施工。
焊接方法包括:手工钨极氩弧焊、焊条电弧焊等。
本工艺标准与下列技术条件同时使用。
a)产品图样;b)有关焊接技术条件。
3 引用标准GB50236《现场设备、工业管道焊接工程施工及验收规范》QG/JA33.01《压力管道安装质量保证手册》QJ/JA113.1《一级库焊接材料管理制度》QJ/JA113.2《二级库焊接材料管理制度》《锅炉压力容器压力管道焊工考试与管理规则》4 施工准备:4.1 焊工要求焊工必须预先经过焊接基本知识和操作技能培训,并按《锅炉压力容器压力管道焊工考试与管理规则》进行考试,取得相应焊接方法、钢材种类、厚度、焊缝位置的特种设备作业人员资格项目,方能上岗施焊。
4.2 机具要求4.2.1 焊接设备满足焊接工艺要求,电流表、电压表等仪表处于正常工作状态。
4.2.2 预热及热处理设备完好,性能可靠,检测仪表处于正常工作状态。
4.2.3 焊工所用的焊条保温筒、角向磨光机、刨锤、钢丝刷齐全。
4.3 材料要求4.3.1 焊接材料应有产品质量证明书,并符合相应标准的规定。
有受潮、雨淋、破损现象的焊条不得入库。
4.3.2 焊条必须在干燥通风良好的室内仓库中存放。
施工现场应配有符合要求的固定或移动焊条库。
焊条的贮存与保管按QJ/JA113.1《一级库焊接材料管理制度》中的规定执行。
4.3.3 焊条使用前必须烘干,烘干工艺和领用要求按QJ/JA113.2《二级库焊接材料管理制度》中的有关规定执行。
4.3.4 焊丝使用前,应去除表面的油、锈等污物。
4.3.5 氩气纯度要求在99.95%以上。
4.3.6 保温材料性能应符合予热及其热处理要求。
4.4 环境要求4.4.1焊接环境出现下列任一情况时,须采用有效的防护措施,否则禁止施焊。
关于压力管道的焊接施工工艺标准[详]
关于压力管道的焊接施工工艺在生产系统中,动力介质管道,特别是氧气、氮气、氩气、煤气的施工焊接,对于将来生产系统的正常运行,使用的安全十分重要。
根据本人在施工中积累的有关压力管道的施工焊接,总结如下(以氧气管道为例):根据氧气管道的施工规要求,其施工工艺为:材料进场→材料检验→管子酸洗除锈、脱脂→阀门试验→管托制安→管道安装→防雷、防静电接地安装→管道吹扫→管道试压→涂漆。
根据管道的施工工艺,在整个施工流程过程中,电焊工必须严格的配合,保证氧气的施工质量。
一、管道酸洗前的配合:在材料进厂后,在材料的检验合格后,由于氧气管道在安装之前,必须对管道进行酸洗除锈,然后再进行脱脂,防止管道部再次造成污染。
一般采用:槽式酸洗法,在酸洗时根据管道根据锈蚀的程度进行分类,对酸液进行配比。
在管道酸洗之前,焊工必须首先对管道进行处理,对管道进行坡口加工,在坡口加工合格后,方可进行管道的酸洗、脱脂。
管道脱脂时,应首先对加工完毕的管道进行脱脂,然后进行封口。
焊工应注意,提醒施工人员根据焊接要求,严禁采用四氯化碳对用于氧气管道的不锈钢弯头进行脱脂。
二、管道安装过程中的配合:在管道脱脂完成,运输到现场后,焊工对管道进行预加工、安装时必须对管道进行检查,必须符合以下规定:A.对管道的密封进行检查,确认两头密封合格,同时管道的两头贴有脱脂合格的标签(或别的标志);B.焊工用于施工操作的手套不含有油脂一类的东西;C.对管道进行加工时,设置维护结构,防止风把地面的杂物,含有油脂的物品吹入管道部;对于采用移动式管子坡口机或电动车管机、角向磨光机等机械加工方法加工的坡口,保证将凹凸不平处打磨平整,其坡口侧壁应平滑无锐边、毛刺。
在加工完毕后,把管道两侧的飞溅物清理干净,把管道部的飞溅物清理干净,同时采用脱脂液对而次加工后的管口进行脱脂处理;D.在管道加工完成、管道施工间歇,焊工必须采用材料对管口进行封口,防止管道部污染;E.根据管道工对管道的排列,对管道焊口进行编号,同时对焊工进行编号,在焊接时对焊口进行钢号标记。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
管道焊接施工工艺标准1.适用范围本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。
2.引用标准2.1《特种设备焊接工艺评定》JB4708-20082.2《工业金属管道工程施工及验收规范》GB50235-972.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.4《电力建设施工及技术验收规范》(火力发电厂管道篇)DL5031-19942.5《电力建设施工及技术验收规范》(火力发电厂焊接篇)DL5007-19922.6《化工金属管道工程施工及验收规范》HG20225-952.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-20012.8《西气东输管道工程焊接施工及验收规范》1(2010年6月4日)2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-20002.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-19952.11《钢质管道焊接及验收》SY/T 4103-20052.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-20012.13《工业设备及管道绝热工程施工及验收规范》GBJ126-892.14《给水排水管道工程施工及验收规范》GB50268-20082.15《钢制压力容器焊接工艺评定》JB4708-20002.16《焊接工艺评定规程》(电力行业)DL/T868-20042.17《火力发电厂锅炉压力容器焊接工艺评定规程》(电力行业)SD340-19892.18《核电厂相关焊接工艺标准》(ASME ,RCC-M)2.19《核电厂常规岛焊接工艺评定规程》(核电)DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-19892.21《蒸汽锅炉安全技术监察规程》附录I(锅炉安装施工焊接工艺评定)(1999版)2.22《石油天然气金属管道焊接工艺评定》SY/T0452-20022.23《工业金属管道工程质量检查评定标准》GB50184-932.24《锅炉压力容器焊接考试管理规则》(国家质监总疫局2002版)2.25《承压设备无损检测》JB4730-2005.1,2,3,4,5各分册3.术语.3.1焊接电弧焊:指用手工操作电焊条的一种电弧焊焊接方法。
管道焊接常用上向焊和下向焊两种。
3.2自动焊:指用焊接机械操作焊丝的一种电弧焊焊接方法。
管道焊接常用热丝熔化极氩弧焊、涂层焊丝氩弧焊、药芯焊丝富氩二氧化碳焊混、(半)自动下向焊、二氧化碳(半)自动焊、埋弧自动焊等焊六种。
3.3钨极氩弧焊:指用手工操作焊丝的一种惰性气体保护焊焊接方法。
4.施工准备由现场施工项目经理组织,项目部管理人员参与,按准备工作计划,有序做好人力、物资、技术(含施工图深化设计)等准备工作,将施工准备工作贯穿于施工全过程(阶段施工准备、专业施工准备、工序施工准备)。
4.1技术准备4.1.1熟悉技术图纸、讨论并进行技术交底。
4.1.2组织技术人员了解焊接工艺、质量的详细要求并提出焊接方案。
4.1.3编制焊接技术资料,包括:焊接工艺评定和焊接工艺规程或焊接作业指导书和焊接质量(含热处理、探伤、耐压试验等)控制资料等。
4.1.4焊工培训(操作技能、安全操作等)。
4.2物资准备4.2.1管材、焊材、预热器材、焊接及热处理设备与器材、探伤设备与器材、耐压试验设施。
4.2.2验收所提供的各类物资的质量合格证。
4.3施工设施准备4.3.1切割设备:砂轮切割机、火焰切割设备、等离子切割设备。
4.3.2焊接设备:各种焊接设备。
各类手工、自动焊接设备。
主要有:各种逆变焊机、交流焊机、直流焊机、焊接工装等。
4.3.3预热设备:火焰预热器、喷灯、履带块和绳式电加热设备、中高频感应加热器、野外作业特殊预热专用预热高频电阻炉等。
4.3.4热处理设备:适用于野外管道作业的配有履带块和绳式电加热设备、中高频感应加热器和热处理测温温控控制箱、自动记录仪等热处理成套设备;适用于大直径管道预制及其弯头附件工厂焊接热处理的炉式热处理设施或热处理炉和局部热处理所用的配有履带块和绳式电加热设备、中高频感应加热器和热处理测温温控控制箱、自动记录仪等热处理成套设备等。
4.3.4焊后残余应力消除设备:普通黑色金属管道热处理设备、特厚壁普通黑色金属管道振动法和爆炸法等消应力设备、不锈钢管道焊缝固溶处理设备等。
4.3.5探伤设备:包括RT、UT、MT、PT等常用的种无损检测设备及其辅助器材以及特殊的新型双衍射超声波探伤等设备等。
4.3.6检验、检测、试验工具与设备等。
4.3.7耐压试验设施。
4.4作业条件准备4.4.1焊接资质:焊接工程师证、焊工合格证,无损检测证。
4.4.2焊材库:必须达到焊接材料二级库管理的有关库房及其配套设施标准规定。
包括:通风机、温度和湿度测量计、焊条烘焙箱及保温桶、焊材堆放架、焊材库焊材管理制度等。
4.4.3焊接环境:焊接劳保用品,焊接施工防风、防雨篷布、预热热处理密闭棚(配暖气)、风速计、测温计、冬雨季焊接措施等。
4.4.4为了保证管道安装的质量,加快施工进度,提高组对、焊接、加工的精度,管道的加工、预制应在现场加工、预制,使管道的加工、预制、安装达到设计要求。
管道加工、预制要配备好相应的机具、设备。
