工艺管道安装焊接施工方案
工艺管道安装工程施工方案

工艺管道安装工程施工方案本工程中管道安装在土建施工中穿插进行,分段吊装到位。
工艺管道采用钢管,工艺管道与设备之间采用法兰连接,管道连接采用焊接。
钢管除锈达到Sa2.5级后内壁涂刷饮水容器内壁环氧防腐涂料2底2面,外壁刷防锈底漆4道、面漆4道。
加药采用UPVC管,管道连接采用粘接;压缩空气管道DN25以上采用镀锌钢管、DN25以下采用铜管,压缩空气管道镀锌钢管采用丝接,镀锌钢管外壁涂刷银粉2道。
铜管采用焊接;消防给水管道采用镀锌钢管;室内给水管采用PP-R管;室内排水管道采用U-PVC排水管。
一、工艺管道安装的工艺流程:测量放线一管道支撑一管道就位一管道连接一管道防腐一管道试压一管道冲洗与消毒二、管材、管件及阀门的检验1、管材、管件的检验:工程中使用的管材、管件,必须具有制造厂产品合格证,其表面要求无裂纹、气孔、夹渣、严重的锈蚀及其它机械损伤,尺寸偏差均应符合规范要求。
安装前按设计要求核对规格、材质、型号并按不同使用的管材、管件分类堆放。
2、阀门的检验:工程中使用的阀门,应具有制造厂的产品合格证。
阀门安装前应做强度、严密性试验。
强度试验压力为工作压力的L5倍,严密性试验压力为设计压力的1.1倍,5分钟无泄漏为合格。
三、管道安装1、管道焊接前的检查管道内的泥、油渍清理干净,管口边缘和焊口两侧10-15ιImI范围内的表面除锈、露出金属光泽。
钢管的表面无裂缝、锈蚀、起皮和压延等不良现象。
2、钢管的切割钢管切割选用自爬式电动割管机和气割相结合的切割方法。
3、管道的焊接(1)、焊缝要求:管道焊接采用单面焊接。
纵向焊缝放在管道中心线上半圆的45度左右。
(2)、对口要求:纵向焊缝错开,其间距不小于IOOmm。
对口时检查内壁是否平整,其错口的允许偏差不大于2mm,不允许在对口间隙帮条夹焊或用加热法去缩小间隙及强力接焊。
环向焊缝距支架净距不小于100mm,直管管段两相临环向焊缝的间距不小于200mm,不在管道任何位置焊有十字焊缝。
管道焊接施工方案

管道焊接施工方案一、引言管道焊接是工业和建筑领域中常见的施工方式之一,广泛应用于石油化工、能源、建筑、自动化等行业。
本文将介绍一种常用的管道焊接施工方案,旨在确保施工过程安全高效、焊接质量可靠。
二、施工准备1. 材料准备:根据设计要求和施工图纸,准备好需要焊接的管道材料、焊接材料(如焊条、焊丝)、气体等。
2. 设备准备:检查焊接设备,确保其正常工作,包括焊接机、气瓶、割炬等。
3. 施工场地准备:清理施工区域,确保无杂物、防止火灾和工作事故的发生。
三、工艺流程1. 计划布置:根据施工图纸,合理确定管道的安装位置和连接方式,并确定焊接点的数量和位置。
2. 清理管道表面:使用钢丝刷等工具清理管道表面的铁锈、污垢和残留物,确保焊接接头的质量。
3. 辅助定位:根据设计要求和施工图纸,采用支架、夹具、定位器等辅助装置对管道进行定位,以确保焊接连接的准确度。
4. 执行焊接:根据焊接工艺规程,采用合适的焊接方法和焊接材料进行管道的焊接工作。
a) 准备焊接设备:根据管道材料、管道直径和焊接位置,调整焊接机的电流、电压和焊接速度等参数。
b) 预热焊接区域:对于特定材料和厚度的管道,需要进行预热处理以确保焊接质量。
c) 进行焊接:根据管道的连接方式和焊接工艺,采用适当的焊接方法,如手工电弧焊、气焊或埋弧焊等。
在进行焊接时,应确保焊钳与工件的触角、电弧长度等符合标准要求。
d) 检查焊缝质量:焊接完成后,应检查焊缝是否存在瑕疵、焊接质量是否符合要求。
如有不合格的焊缝,应进行修复处理。
四、质量控制1. 焊接前检查:在进行管道焊接前,应对焊接设备、焊接材料和工件进行检查,确保其满足施工要求。
2. 焊接过程控制:焊接过程中,应根据焊接工艺规程和操作规范,控制焊接电流、电压、焊接速度等参数,以确保焊接质量。
3. 焊接后检查:焊接完成后,应对焊缝进行外观检查、尺寸检查和无损检测等,以确保焊缝质量和连接强度。
4. 焊接记录和追溯:对焊接工作进行记录,包括焊缝型式、焊接参数、焊接材料等,以便追溯焊接质量及时发现和解决问题。
工艺管道及设备安装施工方案

工艺管道及设备安装施工方案工艺管道及设备的安装施工方案是一个重要的工程文档,用于指导施工人员在施工过程中实施管道和设备的安装工作。
它包括工艺管道和设备的布置、安装方法、材料要求、施工步骤、安全措施等内容。
下面是一个关于工艺管道及设备安装施工方案的示例:一、工程概况本工程是化工厂的生产线改造项目,主要包括工艺管道和设备的安装工作。
工程总投资为XXXX万元,总工期为XX个月。
二、设备布置根据工艺设计要求和现场情况,我们将对设备进行合理的布置。
首先,我们会根据工艺流程确定设备的位置,确保设备之间的连接管道能够顺利进行。
然后,我们会考虑设备的安全运行,确保设备之间有足够的间距,并设置适当的操作空间。
三、工艺管道布置在设备布置确定后,我们将根据工艺要求对管道进行布置。
我们会考虑管道的走向、尺寸、材质等因素,确保管道可以满足工艺流程的要求。
同时,我们也会考虑管道的维修和检修便利性,确保未来的维修工作可以顺利进行。
四、材料要求在进行管道和设备的安装施工过程中,我们会严格按照相关标准和规范进行材料的选择。
我们会选择符合要求的钢材,保证其质量和耐用性。
同时,我们也会选择合适的密封材料,确保管道的密封性。
五、施工步骤1.准备工作:(1)组织施工人员进行安全教育和培训,确保施工人员具备相关技能和知识;(2)组织施工人员进行现场勘察和测量,确定设备和管道的布置位置;(3)准备施工所需的材料和工具。
2.设备安装:(1)根据设备布局图纸,将设备安装在预定位置上;(2)根据设备的安装要求,进行设备的固定和校正;(3)安装设备的附属设施,如管道支架、阀门等。
3.管道安装:(1)根据管道布置图纸,进行管道的剪切和焊接;(2)安装管道支架,并对管道进行固定;(3)进行管道的试压和泄漏检测,确保管道的安全性。
4.设备和管道的连接:(1)根据设备和管道的连接要求,进行连接的准备工作;(2)进行设备和管道的连接,并进行密封处理;(3)进行连接的试压和泄漏检测,确保连接的安全性。
工艺管道工程施工方案

一、工程概况本工程为某化工项目工艺管道施工,包括管道安装、焊接、防腐、保温等工作。
管道材质主要为不锈钢、碳钢、合金钢等,管道规格从DN10至DN600,管道总长度约5000米。
二、施工准备1. 施工组织(1)成立项目组,明确项目经理、技术负责人、施工负责人等岗位责任。
(2)编制施工组织设计,明确施工流程、进度安排、资源配置等。
2. 材料准备(1)按照设计要求,采购符合国家标准的管道、阀门、法兰等材料。
(2)对材料进行检验,确保质量符合要求。
3. 施工设备准备(1)准备焊接设备、切割设备、吊装设备、防腐设备、保温设备等。
(2)对设备进行检查、调试,确保设备运行正常。
4. 施工人员准备(1)组织施工人员进行技术培训,提高施工技能。
(2)对施工人员进行安全教育培训,提高安全意识。
三、施工工艺1. 管道安装(1)按照设计图纸,进行管道定位、测量。
(2)采用吊装设备将管道吊至指定位置,进行安装。
(3)对管道进行试压、吹扫,确保管道无泄漏。
2. 焊接(1)按照焊接工艺规程,进行焊接操作。
(2)对焊接质量进行检验,确保焊接质量符合要求。
3. 防腐(1)根据管道材质和介质,选择合适的防腐材料。
(2)对管道进行除锈、清洗,确保防腐层施工质量。
4. 保温(1)根据管道介质和温度要求,选择合适的保温材料。
(2)对管道进行保温层施工,确保保温效果。
四、施工进度安排1. 施工前期准备(1周)2. 管道安装(2周)3. 焊接(1周)4. 防腐(1周)5. 保温(1周)6. 系统调试与试运行(1周)五、质量保证措施1. 严格按照国家相关标准和规范进行施工。
2. 对施工人员进行技术交底,确保施工人员了解施工要求。
3. 对施工过程进行全程监控,确保施工质量。
4. 对施工完成后的管道进行检验,确保管道质量符合设计要求。
六、安全措施1. 严格执行施工现场安全管理制度。
2. 对施工人员进行安全教育培训,提高安全意识。
3. 加强施工现场安全巡查,及时发现并消除安全隐患。

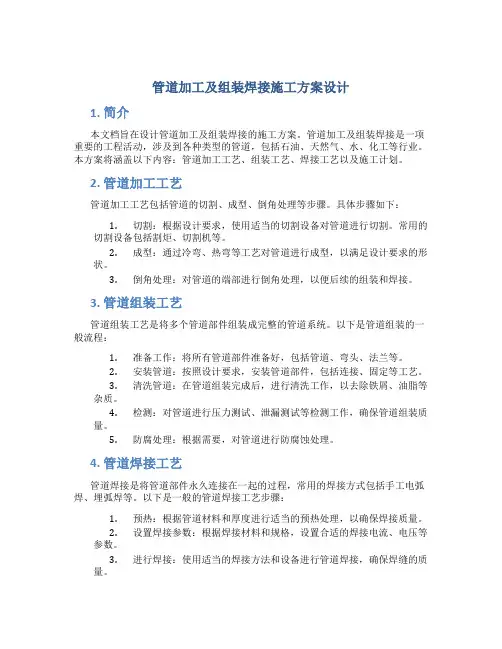

管道加工及组装焊接施工方案设计

管道加工及组装焊接施工方案设计1. 简介本文档旨在设计管道加工及组装焊接的施工方案。
管道加工及组装焊接是一项重要的工程活动,涉及到各种类型的管道,包括石油、天然气、水、化工等行业。
本方案将涵盖以下内容:管道加工工艺、组装工艺、焊接工艺以及施工计划。
2. 管道加工工艺管道加工工艺包括管道的切割、成型、倒角处理等步骤。
具体步骤如下:1.切割:根据设计要求,使用适当的切割设备对管道进行切割。
常用的切割设备包括割炬、切割机等。
2.成型:通过冷弯、热弯等工艺对管道进行成型,以满足设计要求的形状。
3.倒角处理:对管道的端部进行倒角处理,以便后续的组装和焊接。
3. 管道组装工艺管道组装工艺是将多个管道部件组装成完整的管道系统。
以下是管道组装的一般流程:1.准备工作:将所有管道部件准备好,包括管道、弯头、法兰等。
2.安装管道:按照设计要求,安装管道部件,包括连接、固定等工艺。
3.清洗管道:在管道组装完成后,进行清洗工作,以去除铁屑、油脂等杂质。
4.检测:对管道进行压力测试、泄漏测试等检测工作,确保管道组装质量。
5.防腐处理:根据需要,对管道进行防腐蚀处理。
4. 管道焊接工艺管道焊接是将管道部件永久连接在一起的过程,常用的焊接方式包括手工电弧焊、埋弧焊等。
以下是一般的管道焊接工艺步骤:1.预热:根据管道材料和厚度进行适当的预热处理,以确保焊接质量。
2.设置焊接参数:根据焊接材料和规格,设置合适的焊接电流、电压等参数。
3.进行焊接:使用适当的焊接方法和设备进行管道焊接,确保焊缝的质量。
4.检测:对焊缝进行无损检测,以确定焊接质量是否合格。
5.后处理:对焊缝进行研磨、打磨等后处理工作,以使焊接接头光滑平整。
5. 施工计划制定合理的施工计划是管道加工及组装焊接工作的关键。
以下是一般的施工计划:1.资源准备:确定所需的人力、设备和材料等资源,并安排相应的采购和准备工作。
2.工程分解:将整个工程划分成多个阶段或任务,确定各个阶段的工期和顺序。

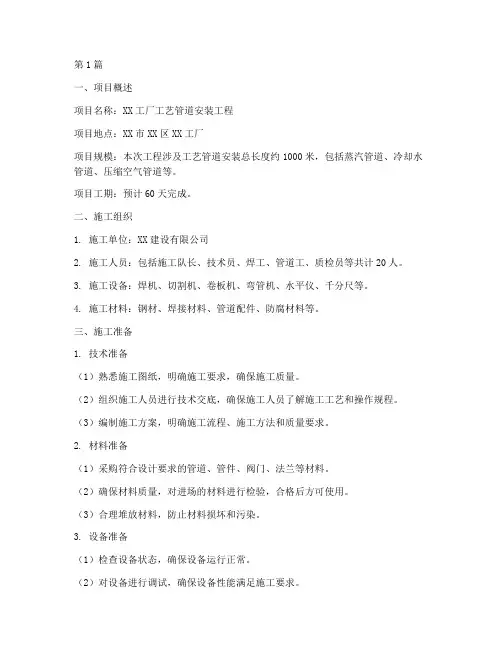

工艺管道安装施工方案(3篇)

第1篇一、项目概述项目名称:XX工厂工艺管道安装工程项目地点:XX市XX区XX工厂项目规模:本次工程涉及工艺管道安装总长度约1000米,包括蒸汽管道、冷却水管道、压缩空气管道等。
项目工期:预计60天完成。
二、施工组织1. 施工单位:XX建设有限公司2. 施工人员:包括施工队长、技术员、焊工、管道工、质检员等共计20人。
3. 施工设备:焊机、切割机、卷板机、弯管机、水平仪、千分尺等。
4. 施工材料:钢材、焊接材料、管道配件、防腐材料等。
三、施工准备1. 技术准备(1)熟悉施工图纸,明确施工要求,确保施工质量。
(2)组织施工人员进行技术交底,确保施工人员了解施工工艺和操作规程。
(3)编制施工方案,明确施工流程、施工方法和质量要求。
2. 材料准备(1)采购符合设计要求的管道、管件、阀门、法兰等材料。
(2)确保材料质量,对进场的材料进行检验,合格后方可使用。
(3)合理堆放材料,防止材料损坏和污染。
3. 设备准备(1)检查设备状态,确保设备运行正常。
(2)对设备进行调试,确保设备性能满足施工要求。
(3)做好设备维护保养工作。
4. 施工现场准备(1)清理施工现场,确保施工环境整洁。
(2)搭建临时设施,如操作台、脚手架等。
(3)设置安全警示标志,确保施工安全。
四、施工方法及工艺1. 施工流程(1)管道加工:根据施工图纸和现场实际情况,进行管道切割、弯曲、焊接等加工。
(2)管道安装:按照施工图纸和施工方案,进行管道的安装。
(3)管道试压:对安装完成的管道进行试压,确保管道质量。
(4)管道防腐:对管道进行防腐处理,提高管道使用寿命。
(5)管道保温:对管道进行保温处理,降低能源消耗。
2. 施工工艺(1)管道加工1)切割:采用切割机进行切割,确保切割面平整。
2)弯曲:采用弯管机进行弯曲,确保弯曲半径符合要求。
3)焊接:采用电弧焊进行焊接,确保焊接质量。
(2)管道安装1)定位:根据施工图纸和现场实际情况,确定管道位置。
工艺管道安装工程方案

工艺管道安装工程方案
一、工程概况
本工程是按照XXX公司要求对YYY车间的气管路进行新安装,由于原有的气管路为老旧工艺,采用螺纹连接方式,安装不规范,运行不稳定,经过综合分析,确定为新建安装工艺管道,并采用焊接安装,以保证良好的操作环境,确保安全生产。
设计方案具体如下:
二、主要设计内容
1、管道材料选用:根据气体的性质,管道材料采用热镀锌焊管,外径为DN50mm,壁厚为2.5mm,材质为Q235B;
2、管道布置:气管路安装采用焊接安装,采用成型道路设计,采用Y型管道布置,设计规定每条管道长度不超过20m,转弯处应增加四通;
3、管道支持:管道射流支持采用金属支撑,在水泥支撑点应采用彩钢管、木架等进行加固;
5、管道安装:管道焊接安装工序采用管道分层安装,安装过程应留出空腔,并安装保温层;
6、气阀安装:气体阀门安装位置采用标准尺寸,安装方向应与管路方向一致,方便操作;
7、改造措施:原有管道改造时应按设计要求,采用机加工加工,避免出现接口渗漏、气阀位置不合理等问题;。
工艺管道安装工程施工方案

工艺管道安装工程施工方案一、工程概述工艺管道安装工程是指在建筑物、工业设施等场所中进行管道系统的安装与布置工作。
本施工方案主要针对水、气、油、蒸汽等流体的输送管道进行安装。
本工程的主要内容包括管道材料选用、安装方法、施工组织设计、质量控制等。
二、工程准备1.施工人员准备:组建专业施工队伍,配备必要的工人和技术人员,要求施工人员具备相关的工作经验和技能。
2.施工设备准备:准备必要的施工设备,包括管道切割机、弯管机、焊接设备等。
3.施工材料准备:根据工程需要,准备好各种规格的管道、管件、螺栓、密封垫片等材料,并进行质量检验。
三、工程组织设计1.施工方案编制:根据设计图纸和施工要求,编制详细的施工方案,确定施工的步骤和方法。
2.施工人员培训:组织施工人员进行相关培训,熟悉施工方案和施工工艺。
3.安全措施:制定安全措施,确保施工过程中的安全。
四、工程施工1.管道布置:根据设计要求和管道布置图,将管道敷设在指定的位置上,包括水平敷设和垂直敷设。
2.管道切割:按照需要对管道进行切割,确保尺寸和质量要求。
3.管件连接:采用合适的方法对管件进行连接,包括螺纹连接、焊接连接等。
4.管道支架安装:根据设计要求,安装管道支架,确保管道的稳定性。
5.管道焊接:对需要焊接的管道进行焊接,确保焊缝的质量和密封性。
6.管道试压:对管道进行试压,确保无泄漏。
7.管道绝缘:对需要绝缘的管道进行绝缘处理,包括保温和防腐处理。
8.管道保温:根据设计要求,对管道进行保温处理,以保证介质的温度稳定。
9.管道油漆:对需要油漆的管道进行油漆处理,以保护管道表面。
10.清理、验收:清理施工现场,确保管道安装工程的质量和安全。
五、质量控制1.施工质量检查:对施工过程中的关键环节进行质量检查,确保施工符合设计要求和相关规范。
2.施工记录和报告:及时记录施工过程中的相关数据和问题,并编写施工报告,以备日后参考。
3.施工协调与合作:与其他施工工序进行协调与合作,确保整个工程施工顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4.3.1管道预制前应进行下列检查
4.3.1.1管道图纸审查:将单线图、平面布置图、流程图、单线图所附材料表互相核对,发现问题及时提出、解决。当管道平面布置图与管段图有差异时,以管段图为准。
4.3.1.2检查管道材料标记、规格、型号、材质是否符合图纸要求,材料质量评定记录是否齐全。无标记或标记不全、不清的材料不得使用。
4.2.6.4阀门的壳体试验压力不得小于公称压力的1.5倍,试验时间不少于5min,以壳体填料无渗漏为合格,密封试验室以公称压力进行,以阀瓣密封面不漏为合格。
4.2.6.5试验合格的阀门,应及时排尽内部积水,并吹干。除需要脱脂的阀门外,密封面上应涂防锈油,关闭阀门,封闭出入口,做出明显标记,并填写阀门试验记录。
4.2.6阀门检验
4.2.6.1供货的阀门型号、规格、铭牌、编号、材质、压力等级等均应符合图纸设计要求。
4.2.6.2外部和可见的内部表面、螺纹、密封面应无损伤、锈蚀现象,安全阀的铅封应良好。
4.2.6.3阀门进入现场后,应按规范要求进行阀门的耐压试验,低压阀门应按每批同制造厂、同规格、同型号抽查10%,但不得少于2个,公称直径小于40的低压阀门仅做外观检查,高、中压和有毒及易燃易爆介质用的阀门应逐个进行试验。
4.2.7支吊架弹簧的检验
管道支、吊架弹簧应有合格证书,其外观及几何尺寸应符合下列要求:
a、弹簧表面不应有裂纹、折迭、分层、锈蚀等缺陷。
b、尺寸偏差应符合图纸要求。
c、工作圈数偏差不应超过半圈。
d、在自由状态下,弹簧各圈节距应均匀,其偏差不得超过平均节距的10%。
e、弹簧两端支承面应与弹簧轴线垂直,其偏差不得超过自由高度的2%。
4.3.1.3检查管道施工机具是否完好,尤其是焊接设备及计量器具应在检定周期内。
4.3.1.4检查管内有无石头、砂子、铁屑等杂物,若有,及时清理干净。
4.3.2下料
4.3.2.1下料前必须按图纸要求核对钢管的材质、规格及材料标记,并进行材料标记移植。
20#
20G
0Cr18Ni9
00Cr17Ni14Mo2
镀锌
阀门
工程量
98m
18945m
585m
1183m
166m
1974个
330m
1.3管道施工的主要特点
苯酐装置属于典型的石油化工装置,其管道材质多,高温、高压、剧毒、易爆介质均有,因此技术和质量要求高。同时,装置中管道布置紧凑、密集,管道形式多样,如热动力管线、传动设备管线、夹套管、伴热管等均有设计,因此,施工难度大,对施工技术和施工组织均提出了较高要求。
上海焦化有限公司4万吨/年苯酐项目
工艺管道安装、
焊接施工方案
中国化学工程第六建设公司
二○○三年三月
1编制说明
2编制依据
3施工程序
4管道安装的一般技术要求
5夹套管施工
6焊接及焊接检验
7管道系统压力试验
8管道系统吹洗
9安全技术措施
10劳动力配置
11施工组织措施
12工、机具及手段材料计划
13检验、测量器具配备表
4.1.2与管道连接的设备找正合格,固定完毕。
4.1.3设计及其它相应技术文件齐全,施工图纸业经会审。
4.1.4施工方案业经审批,技术交底和必要的技术培训已完成。
4.1.5管道施工图纸已按施工需要进行了预处理,焊口标记明确,探伤比例已确定。
4.1.6施工执行标准、规范和验评标准已经确定。
4.1.7各种材质的焊接工艺评定合格,焊工已经资格考试。
图3-1管道安装流程图
3.2.3管道就位前应安装好支、吊架。
3.2.4管道上的仪表接头应在管道予制时完成。
3.2.5伴热管线原则上应在工艺管道安装完试验合格后方可安装。
3.2.6管道系统试压应在焊缝检验和应力消除、热处理合格后进行。
4管道安装的一般技术要求
4.1管道安装前一般应具备下列条件
4.1.1与管道有关的土建工程经检查合格,满足安装要求。
2编制依据
2.1《工业管道工程施工及验收规范》(金属管道篇)GBJ50235-97
2.2《现场设备、工业管道焊接工程施工及验收规范》GBJ50236-97
2.3《夹套管施工及验收规范》FJJ211-86
2.4上海焦化有限公司4万吨/年苯酐工程招标文件
2.5我公司已往施工经验
3施工程序
3.1管道安装的施工程序见图3-1
1编制说明
1.1根据招标文件提供的资料,本装置共有工艺管道21445m,管道材质主要有碳钢(Q235-A、20#、20G)、不锈钢(0Cr18Ni9、00Cr17Ni14Mo2)。管道最高设计压力7.0MPa,最高设计温度390℃,最大管径φ1200。
1.2主要工程量汇总见表1-1
工程量一览表
材质
Q235-A
4.2.2管子、管件、阀门在领料及使用前首先应核对其规格、型号、材质是否符合设计要求,然后进行外观检查,要求为:
a、无裂纹、缩孔、夹渣、折迭、重皮等缺陷。
b、无超过壁厚负偏差的锈蚀或凹陷。
c、验收合格后,不锈钢与碳素钢应分开贮存,不得与碳素钢接触。
4.2.3紧固件检验
4.2.3.1对所有到货的螺栓紧固件仔细合应良好,无松动,卡等现象。
4.1.8工程材料的检验、试验工作完成,并已作好相应材质的标记。
4.1.9施工记录和质量评定记录表格齐全。
4.1.10现场三通一评已满足施工要求,工、机具,手段用料能满足需要。
4.2材料检验
4.2.1管子、管件、阀门、紧固件及卷管板材必须有制造厂的合格证明书,其指标应符合本装置设计及其指定的规范和标准的要求。
4.2.3.2检查紧固件的规格、材质的标记,印记在齐全,正确,并符合设计及产品质量证明书的规定。
4.2.3.3合金钢螺栓、螺母应每批各取两个进行光谱检验,当有不合格时,应逐个进行检验。
4.2.3.4高压螺栓、螺母应从每批中各取两个进行硬度检验,当有不合格时,该批螺栓、螺母不能使用。
4.2.4法兰检验
4.2.4.1合金钢法兰应对每批进货(同制造厂、同规格、同型号、同时到货)进行材质复查,并应做标记。
4.2.4.2法兰验收应分清型式,其密封面应平整光洁,不得有毛刺及径向沟槽,凸凹面法兰及松套法兰应能自然嵌合。
4.2.5非金属垫片应质地柔韧,无老化分层现象,表面不应有折损,皱纹等缺陷,金属垫片的加工尺寸,光洁度和硬度应符合要求,表面不得有裂纹、毛刺、凹槽、径向划痕及锤斑等缺陷。
