实验八电涡流式传感器的应用(一)电涡流式传感器的静态标定一、实验目的了解电涡流传感器的结构、原理、工作特性。
二、实验原理电涡流传感器由平面线圈和框架组成，它和被测体两部分组成测试系统。
当线圈中通以高频交变电流后，与其平行的金属片上产生电涡流，电涡流的大小影响线圈的阻抗Z，而涡流的大小与金属涡流片的电阻率、导频率、厚度、温度以及与线圈的距离X有关，当平面线圈、被测体（涡流片）、激励源已确定，并保持环境温度不变，阻抗Z只与X距离有关，将阻抗变化经涡流变换器变换成电压V输出，则输出电压是距离X的单值函数。
三、所需部件1电涡流传感器2金属涡流片3电涡流变换器4测微头5示波器6电压表四、实验电路五、实验步骤及内容1安装好电涡流线圈和金属涡流片，注意两者必须保持平行。
安装好测微头，将电涡流线圈接入涡流变换器输入端。
涡流变换器输出端接电压表20V档。
差放增益适中。
2开启仪器电源，用测微头将电涡流线圈与涡流片分开一定距离，此时输出端有一电压值输出。
用示波器接涡流变换器输入端观察电涡流传感器的高频波形，信号频率约为1MHz。
3用测微头带动振动平台使平面线圈完全贴紧金属涡流片，此时涡流变换器输出电压为零，涡流变换器中的振荡电路停振。
然后调节WD使电压表的读数为零。
4旋动测微头使平面线圈离开金属涡流片，电压表开始有读数，每位移0.5mm 记录一个读数，并用示波器观察变换器的高频振荡波形。
将对应的输出电压V的读数填入下表，作出V-X曲线，求出灵敏度。
当涡流变换器接入电涡流线圈处于工作状态时，接入示波器会影响线圈的阻抗，使变换器的输出电压减小。
或是使传感器在初始状态有一死区。
(二)电涡流传感器的振幅测量及其电机转速测试一、实验目的1通过实验掌握用电涡传感器测量振幅和电机转速的原理和方法。
2了解电涡流式传感器的实际应用。
二、实验所需部件1电涡流传感器2涡流变换器3直流稳压电源（±4V）4电桥5差动放大器6示波器7激振器8低频振荡器9测速电机及转盘10电压/频率表三、实验原理1 电涡流传感器振动测量的原理：由于振动，使平面线圈与被测体的相对距离发生周期性的变化，引起被测体上的涡流量发生周期性的变化，导致线圈的阻抗发生周期性的变化，经过涡流变换器使之转换成周期性的电压变化。
电涡流传感器在电厂中的应用

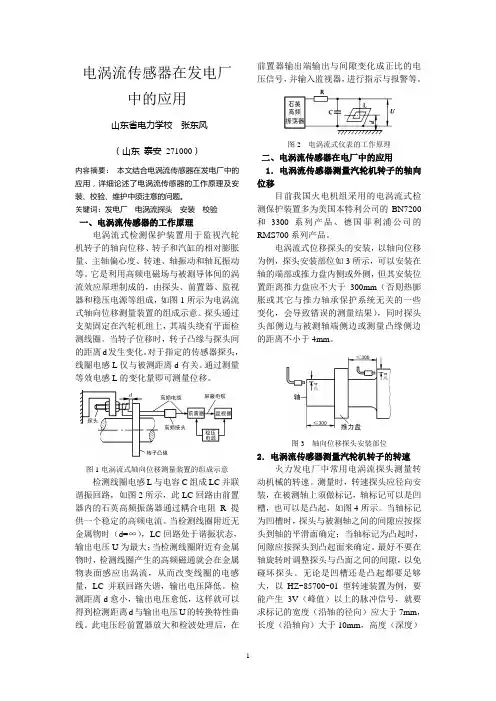

电涡流传感器在发电厂中的应用山东省电力学校张东风（山东泰安271000）内容摘要：本文结合电涡流传感器在发电厂中的应用，详细论述了电涡流传感器的工作原理及安装、校验、维护中须注意的问题。
关键词：发电厂电涡流探头安装校验一、电涡流传感器的工作原理电涡流式检测保护装置用于监视汽轮机转子的轴向位移、转子和汽缸的相对膨胀量、主轴偏心度、转速、轴振动和轴瓦振动等。
它是利用高频电磁场与被测导体间的涡流效应原理制成的，由探头、前置器、监视器和稳压电源等组成，如图1所示为电涡流式轴向位移测量装置的组成示意。
探头通过支架固定在汽轮机组上，其端头绕有平面检测线圈。
当转子位移时，转子凸缘与探头间的距离d发生变化。
对于指定的传感器探头，线圈电感L仅与被测距离d有关。
通过测量等效电感L的变化量即可测量位移。
图1电涡流式轴向位移测量装置的组成示意检测线圈电感L与电容C组成LC并联谐振回路，如图2所示，此LC回路由前置器内的石英高频振荡器通过耦合电阻R提供一个稳定的高频电流。
当检测线圈附近无金属物时（d=∞），LC回路处于谐振状态，输出电压U为最大；当检测线圈附近有金属物时，检测线圈产生的高频磁通就会在金属物表面感应出涡流，从而改变线圈的电感量，LC并联回路失谐，输出电压降低。
检测距离d愈小，输出电压愈低，这样就可以得到检测距离d与输出电压U的转换特性曲线。
此电压经前置器放大和检波处理后，在前置器输出端输出与间隙变化成正比的电压信号，并输入监视器，进行指示与报警等。
图2 电涡流式仪表的工作原理二、电涡流传感器在电厂中的应用1．电涡流传感器测量汽轮机转子的轴向位移目前我国火电机组采用的电涡流式检测保护装置多为美国本特利公司的BN7200和3300系列产品、德国菲利浦公司的RMS700系列产品。
电涡流式位移探头的安装，以轴向位移为例，探头安装部位如3所示，可以安装在轴的端部或推力盘内侧或外侧，但其安装位置距离推力盘应不大于300mm（否则热膨胀或其它与推力轴承保护系统无关的一些变化，会导致错误的测量结果），同时探头头部侧边与被测轴端侧边或测量凸缘侧边的距离不小于4mm。
电涡流传感器应用
